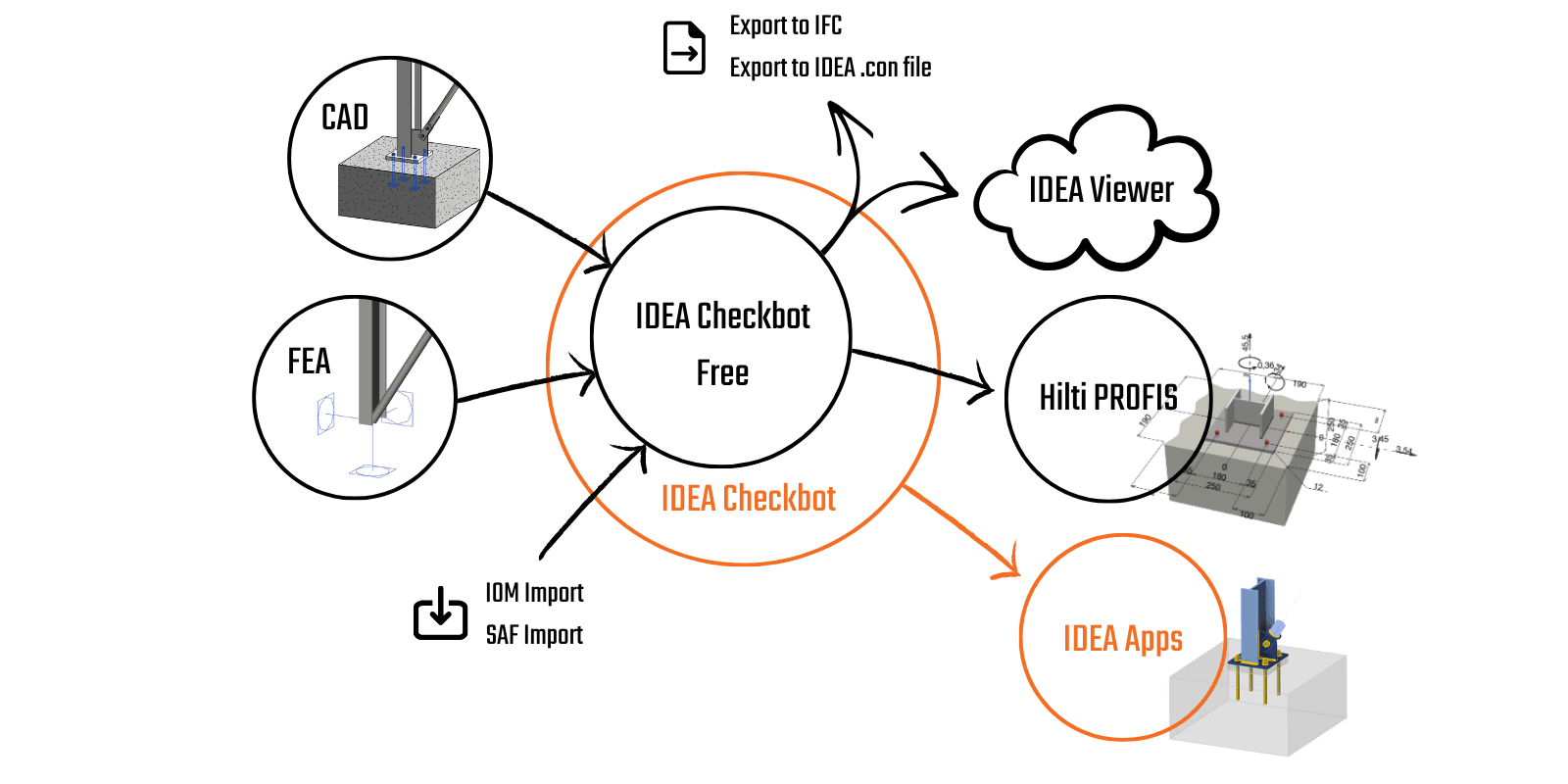

IDEA StatiCa Checkbot는 BIM 워크플로우를 관리하며 다음을 제공합니다:
- 검토 완료/미완료 상태를 포함한 모든 가져온 항목의 명확한 목록
- 분석 및 검토된 모든 항목에 대한 보고서
- 가져온 부재 및 하중의 3D 시각화
- 재료 및 단면의 변환 테이블
- 하중 조합 관리
Checkbot은 상업용 유료 라이선스와 무료 Basic 라이선스 모두에서 사용할 수 있습니다. 유일한 차이점은 Checkbot Free에서는 Connection, Member, Detail 등 다른 앱에서 설계 항목을 설계하고 계산할 수 없다는 것입니다.
이 도구의 주요 장점은 원래 구조의 기하학적 형상뿐만 아니라, 더 중요하게는 해석에서 도출된 하중 및 내력을 이해한다는 점입니다. 한 해석에서 다른 해석으로 내력을 변환하는 모든 엔지니어는 모든 힘을 적절한 좌표계에서 유지하는 것이 얼마나 까다로울 수 있는지 잘 알고 있습니다. Checkbot은 지원되는 소프트웨어에서 생성된 수백 개의 하중 조합과 수십 개의 서로 다른 도구에 대해 이를 수행할 수 있습니다.
Checkbot으로 데이터 가져오기
1) BIM 링크
Checkbot은 독립 실행형 애플리케이션으로 작동하며, 사용자가 BIM 링크를 사용하여 타사 소프트웨어에서 직접 구조 설계를 열 수 있습니다. 가져오기 명령 표시줄은 소스 프로그램이 CAD 또는 FEA(유한요소 해석 소프트웨어) 유형인지에 따라 약간 다릅니다. 강구조 CAD/FEA 소프트웨어의 지원 통합 및 알려진 제한 사항을 항상 확인하고, 지원되는 타사 애플리케이션 버전 목록을 확인할 수 있습니다.
단계별 튜토리얼을 따라 IDEA StatiCa와 다른 소프트웨어 간의 BIM 링크를 사용하여 연결부 및 부재를 설계하고 규정 검토하는 방법을 배울 수 있습니다.
- ... 그 외 다수
BIM 링크를 활용하여 Checkbot 프로젝트가 생성되면, 연결부 또는 부재를 가져오기 위해 노드와 부재를 선택해야 합니다.
연결부/부재 가져오기
- Connection – 선택한 노드와 연결된 부재만 Checkbot 애플리케이션으로 가져옵니다.
- Member (해석 소프트웨어 전용) – 선택한 노드와 보를 가져오며, 이는 IDEA StatiCa 부재 모듈 애플리케이션에서의 검증에 필수적입니다.
2) SAF/IOM
CAD/FEA 소프트웨어에서 데이터를 가져오는 또 다른 방법은 IDEA Open Model(IOM)을 사용하는 것입니다. 이를 통해 널리 사용되는 구조 해석 형식(SAF)의 가져오기 및 처리도 가능합니다. SAF 파일은 SCIA Engineer, Dlubal 소프트웨어, FEM-Design, SOFiSTiK, Risa 3D, FRILO, Allplan, AxisVM, ConSteel 및 기타 다수에서 내보낼 수 있습니다.
변환
가져오기 중 단면 또는 재료가 자동으로 인식되지 않는 경우, 새 변환 탭이 나타나 단면/재료 라이브러리에서 수동으로 지정할 수 있습니다. 이러한 쌍은 사용자 계정 내에서 향후 사용을 위해 저장되므로 다시 정의할 필요가 없습니다.
단면 매핑이 잘못 생성되었거나 조정이 필요한 경우, 더하기 버튼을 클릭하여 새 매핑을 추가하거나 마우스 오른쪽 버튼을 클릭하고 삭제를 선택하여 기존 매핑을 제거할 수 있습니다.
Checkbot에서 사용되는 모든 재료는 재료 탭에 나열됩니다. 가져온 모든 재료 및 단면은 변경이 비활성화되어 있습니다. 매개변수를 수정하려면 복사본을 만들거나 완전히 새로운 재료를 추가해야 합니다.
변환 탭은 각 설계 코드에 대해 다음 폴더의 별도 .XML 파일로 저장됩니다:
C:\Users\YOURUSERNAME\AppData\Local\IdeaStatiCa
여기서 변환 파일을 수동으로 수정하거나, 완전히 삭제하거나, 백업하거나, 다른 사용자와 공유할 수 있습니다.
번호 매기기 및 국부 좌표계
Checkbot과 타사 소프트웨어에서 부재의 번호 매기기 및 국부 좌표계가 다를 수 있습니다. Checkbot은 하중 매핑 알고리즘을 기반으로 하므로 걱정할 필요가 없습니다. Checkbot은 해당 부재를 인식하고 식별하여 올바른 하중 효과를 신뢰성 있게 할당합니다.
Checkbot 사용 방법
하중 구성
하중 구성기는 가져온 하중 케이스와 하중 조합을 표시합니다. 첫 번째 열에는 연결된 FEA 모델에서 가져온 모든 하중 케이스와 조합이 나열됩니다. 두 번째 열에는 Checkbot 프로젝트의 계산에 사용되는 결과 클래스의 하중 케이스와 하중 조합이 표시됩니다. 기본적으로 모든 하중 조합을 포함하는 하나의 결과 클래스가 사용됩니다. 또한 세 번째 열에는 현재 선택된 항목의 상세 설명이 표시됩니다.
가져온 하중 효과는 결과 클래스에 수동으로 재할당할 수 있습니다. 결과 클래스는 하중 효과를 특정 그룹으로 분류하여 설계 프로세스를 단순화하고 가속화하기 위한 것입니다. 결과 클래스는 "+" 아이콘을 사용하여 추가하고 마우스 오른쪽 버튼 클릭으로 제거할 수 있습니다. 하중 케이스와 조합은 첫 번째 열에서 두 번째 열의 적절한 결과 클래스 아래로 드래그하여 결과 클래스에 할당할 수 있습니다.
Checkbot은 가져온 조합의 내력도 시각화합니다. 연결부/부재를 마우스 오른쪽 버튼으로 클릭하거나 모두 선택한 후 표시할 하중 조합과 내력을 선택합니다.
FEA 소프트웨어에 따라 모든 하중 조합이 Checkbot과 호환되지 않을 수 있습니다(예: 동적 조합, 비선형 조합). 일부 조합은 하중 케이스로 가져올 수 있으나, 이는 결과에 영향을 미치지 않습니다. 각 BIM 링크의 알려진 제한 사항을 항상 확인하십시오:
- STAAD.Pro
하중 구성기를 통해 복잡한 구조에서 임계 효과 평가*를 활성화할 수 있습니다. 이 기능은 최대 및 최소 하중 효과를 가진 하중 케이스와 조합을 선택하고 나머지를 필터링합니다. 규정 검토 계산을 가속화하기 위해 단면의 상단 및 하단 섬유의 응력을 고려합니다.
* 임계 효과 평가 기능은 버전 25.1.2부터 제거되고 하중 극값 계산 기능으로 대체되었습니다.
하중 극값 계산 기능
노드와 하중 조합이 많은 프로젝트에서는 매우 유사한 하중 효과를 가진 유사한 연결부가 반복적으로 해석됩니다. 계산 프로세스를 가속화하기 위해 하중 극값 계산 버튼을 사용하여 임계 하중 효과를 포함하는 하중 극값만 정의할 수 있습니다. 이를 통해 검토되는 하중 효과의 수와 계산 시간을 줄일 수 있습니다. 이 문서에서 자세히 읽어보십시오.
동적 그룹화
그룹화 기능은 유형 및/또는 단면을 기반으로 자동으로 그룹을 생성합니다. 그룹은 연결된 부재의 수를 기준으로 가장 단순한 것부터 가장 복잡한 것 순으로 정렬됩니다. 모든 그룹은 트리에서 밑줄로 표시된 기준 연결부로 대표되며, 이는 전체 그룹의 설계를 주도하는 상위 연결부로 작동합니다. 다른 모든 연결부는 하위 연결부로 처리됩니다.
- 기준 연결부 (밑줄 표시된 것) - 여기서 연결부의 설계 및 설정을 생성합니다
- 하위 연결부 (그룹 내 나머지 모두) - 편집이 비활성화되며, 설계 및 설정은 기준 연결부에서 가져옵니다
기준 연결부에 추가된 모든 작업은 프로젝트 설정, 하중 위치 및 모델 유형을 포함하여 반복 작업을 방지하기 위해 하위 연결부에 자동으로 복제됩니다. 하위 연결부의 조정은 비활성화됩니다. 조정이 필요한 경우 연결부를 마우스 오른쪽 버튼으로 클릭하고 그룹에서 제거를 선택합니다. 연결부가 그룹 해제되면 기준 연결부에서 복사된 모든 작업도 삭제됩니다.
기준 연결부는 가져오기 중 전체 구조 모델에서 해당 그룹에 대해 처음 선택된 노드로 결정되며, 그룹 내 최대 하중을 기준으로 결정되지 않습니다. 하위 연결부는 기준 연결부보다 더 큰 하중을 가질 수 있습니다.
기준 연결부를 변경하려면 그룹을 분해하고, 기준으로 원하는 단일 연결부로 새 그룹을 만든 다음 나머지 연결부를 이 그룹에 할당해야 합니다.
사용자 정의 그룹
또한 사용자는 자체 그룹을 생성하여 추가적인 사용자 정의와 특정 프로젝트 요구에 따른 구성을 가능하게 할 수 있습니다.
특정 연결부를 기준으로 정의하려면 원하는 기준 연결부만 포함하는 그룹을 먼저 생성합니다. 하나의 기준 연결부로 그룹이 생성되면 다른 연결부를 그룹에 추가합니다. 여러 연결부를 선택하고 한 번의 클릭으로 그룹을 변경할 수 있습니다.
트리에서의 그룹화
없음은 그룹에 따라서만 연결부를 정렬합니다.
유형 그룹화는 부재의 수와 상대적 위치(보-보, 보-기둥)를 고려합니다. 부재의 회전은 고려하지 않습니다. 동적 그룹도 고려됩니다.
유형, 단면(배치) 그룹화는 설계된 단면 유형에 따라 유형 그룹을 구분합니다. 예를 들어, HEB 200과 HEB 220은 하나의 단면 유형 아래에 있습니다. 유형 및 배치에 따른 그룹화가 기본값으로 설정됩니다. 동적 그룹도 고려됩니다.
출시 버전: IDEA StatiCa 버전 25.0.
단면에 의한 부재 정렬
단일 선택, 다중 선택 또는 영역 선택을 통해 사용자는 Checkbot으로 가져온 전체 구조 모델에서 부재의 표면이 일치하도록 국부 및 전체 편심을 효과적으로 입력하고 부재를 정렬할 수 있습니다.
이는 기하학이 단순화된 FEA 소프트웨어에서 가져온 전체 모델과 기하학이 실제 설계와 일치하는 IDEA StatiCa Connection의 CAD 기반 설계 모델 사이에서 필요한 단계입니다.
영역 선택을 수행하려면 3D 장면에 있는 영역 선택으로 여러 부재 선택 아이콘을 클릭하고 부재를 선택합니다. 왼쪽에서 오른쪽으로 드래그하면 선택 영역 내부의 부재만 포함되고, 오른쪽에서 왼쪽으로 드래그하면 선택 영역과 교차하는 부재도 포함됩니다. 아이콘을 다시 클릭하거나 ESC 키를 눌러 영역 선택을 해제합니다.
단일 또는 여러 부재에 대해 한 번에 편심을 입력할 수 있습니다. 국부 또는 전체 좌표계를 선택하고 X, Y 또는 Z 방향으로 부재의 시작점과 끝점에 대한 양 또는 음의 편심을 입력합니다.
부재를 정렬하려면 함께 정렬할 부재를 선택하고 삽입점 옵션을 선택하여 예를 들어 상단 표면, 무게 중심, 좌측 표면 등으로 정렬합니다.
삽입점을 통해 부재 단면의 여러 점을 선택할 수 있습니다. FEA 프로그램은 일반적으로 삽입점에 대한 약어를 사용하며, Checkbot 목록에서 다음과 같이 변환됩니다:
| G | 무게 중심 | Tr | 우상단 | C | 중심 |
| Gt | 상단 | Tl | 좌상단 | Ct | 중심 상단 |
| Gb | 하단 | Br | 우하단 | Cb | 중심 하단 |
| Gl | 좌측 | Bl | 좌하단 | Cl | 중심 좌측 |
| Gr | 우측 | Cr | 중심 우측 |
참고: 내력은 정렬 또는 추가된 편심에 따라 업데이트되지 않습니다. 이로 인해 기하학적 배치 변경의 결과로 영향을 받은 부재에 추가적인 휨 모멘트가 발생할 수 있습니다. 이를 방지하려면 Checkbot으로 가져오기 전에 FEA 전체 모델에서 정렬 및 편심을 적절히 설정해야 합니다.
이 기능은 FEA 생산자 또는 제3자가 IDEA StatiCa와의 BIM 링크를 개발한 FEA 소프트웨어에서는 제한될 수 있습니다 – 지원 통합 목록을 확인하십시오.
출시 버전: IDEA StatiCa 버전 25.1.
부재 병합
경우에 따라 해석 소프트웨어 모델에서 하나의 부재가 여러 부재로 분할되어 있지만 실제로는 하나의 연속 부재인 경우가 있습니다. 이러한 경우 병합 기능으로 수정할 수 있습니다. 병합하려는 분할된 부재 중 하나를 마우스 오른쪽 버튼으로 클릭하고 연결하려는 다른 부재를 선택합니다. 동일한 X 벡터를 따라 정렬된 부재만 병합할 수 있습니다.
또한 병합을 취소해야 하는 경우 분할 버튼을 사용하여 이미 병합된 부재를 원래 상태로 다시 분리할 수 있습니다.
연결부 병합
하나의 연결 모델(하나의 접합부)에서 해석되어야 하는 여러 구조 노드가 서로 가까이 있는 연결 구성은 두 개의 별도 연결부로 가져올 수 있으며, 이는 일반적으로 편심 대각재에서 나타납니다.
3D 장면의 박스를 마우스 오른쪽 버튼으로 클릭하거나 트리 목록에서 선택하여 하나를 제외한 빈 박스로 표시된 모든 연결 항목(구조 노드)을 삭제합니다. 연결 부재 매개변수 옆의 화살표 아이콘(빨간색으로 강조 표시)을 사용하여 하나의 연결에 속하는 모든 부재를 추가합니다.
연결 관리자
프로젝트의 체계적인 개요를 위해 Checkbot은 총 연결부 수, 아직 설계가 필요한 수, 검토 완료된 수를 표시하는 요약 프로젝트 상태를 제공합니다. 또한 규정 검토를 통과하거나 실패한 연결부 수를 표시하여 사용자가 프로젝트 진행 상황을 한눈에 파악할 수 있습니다.
개요에 접근하려면 트리에서 연결부를 클릭하면 모든 데이터가 표시됩니다.
또한 모든 연결부는 빠른 개요를 제공하기 위해 다음 아이콘으로 표시됩니다.
- 톱니바퀴 – 설계되지 않음
- 체크 표시가 있는 톱니바퀴 – 계산 준비 완료
- 녹색 체크 – 계산 완료 및 규정 검토 통과
- 빨간색 X – 계산 완료되었으나 규정 검토 실패
- 유효하지 않은 설계 – 구조 모델의 동기화 또는 업데이트로 인해 하위 연결부가 더 이상 기준 연결부의 매개변수를 충족하지 않습니다. 설계 업데이트 또는 재그룹화가 필요합니다.
3D 장면에서 박스의 색상
선택된 연결 항목은 3D 장면에서 주황색 와이어 프레임으로 강조 표시됩니다. 선택된 연결부와 동일한 그룹에 속하는 모든 연결부는 노란색 와이어 프레임으로 강조 표시됩니다.
연결부의 상태는 위에서 언급한 트리 목록뿐만 아니라 3D 장면에서도 직접 확인할 수 있으며, 다음 색상으로 표시됩니다:
- 없음 - 설계 필요
- 파란색 - 계산 준비 완료
- 녹색 - 계산 완료 및 규정 검토 통과
- 빨간색 - 계산 완료되었으나 규정 검토 실패
출시 버전: IDEA StatiCa 버전 25.0.
모든 연결부에 대한 좌굴 해석 계산
좌굴 해석은 선택된 연결 그룹에 대해 일괄적으로 계산할 수 있습니다. 기본적으로 좌굴 해석은 꺼져 있습니다. 좌굴 해석을 켜려면 기준 연결부를 선택하고 좌굴 콤보박스를 체크합니다.
최소 좌굴 계수는 Checkbot 창의 전체 결과 탭에 표시되며 보고서에도 추가됩니다.
출시 버전: IDEA StatiCa 버전 25.1.
Checkbot과 Connection 창 동시 작업
특히 두 개의 디스플레이가 있는 컴퓨터에서 작업할 때, Checkbot에서 Connection 앱 창이 열리면 닫지 마십시오. Checkbot 앱으로 돌아가서 다른 연결 항목을 열면 됩니다. Connection 창이 빠르게 다시 로드됩니다. 이는 검토하는 각 연결 항목마다 Connection 창을 닫고 여는 것보다 훨씬 빠릅니다.
일괄 보고서
보고서는 프로젝트의 모든 연결부에 대해 한 번에 생성하거나 선택된 연결부에 대해서만 생성할 수 있습니다. 세부 수준, 포함된 챕터 수 및 그림이 포함된 추가 수기 메모는 보고서 탭에서 조정할 수 있습니다. 보고서를 조정하는 방법은 이 문서에서 설명합니다.
Connection으로 내보내기
Checkbot이 BIM 링크를 통해 타사 소프트웨어에 연결된 경우 부재의 기하학 및 속성을 편집할 수 없으며 편집이 비활성화됩니다. 이러한 변경이 필요한 경우 Checkbot에서 임의의 연결 항목을 단일 IDEA StatiCa Connection 파일로 내보내고 모델의 모든 부분을 편집할 수 있습니다. 하나의 연결부를 내보내거나 여러 연결부를 한 번에 선택하여 내보낼 수 있습니다.
내보낸 단일 Connection 파일은 Checkbot 프로젝트와 독립적입니다. 따라서 FEA 구조 모델과의 추가 동기화 또는 Checkbot에서의 관리는 불가능합니다.
출시 버전: IDEA StatiCa 버전 25.0.
IFC로 내보내기
IFC(Industry Foundation Classes) 형식은 데이터 공유를 가능하게 하는 개방형 데이터, 벤더 중립 형식입니다. Checkbot을 사용하면 선택된 모든 연결부를 하나의 IFC 모델로 내보내거나 특정 폴더에 개별 IFC 파일로 내보낼 수 있습니다.
내보내기에는 연결점의 전체 좌표, 즉 프로젝트에서 연결부의 실제 위치가 포함됩니다.
Hilti PROFIS Engineering으로 내보내기
Hilti PROFIS Engineering Suite 는 앵커를 설계하고 해석하기 위한 사용자 친화적인 클라우드 기반 소프트웨어입니다. 하나의 앵커 부재가 있는 노드를 선택하면 사용자는 내보내기 버튼을 사용하여 데이터를 Hilti PE로 직접 내보낼 수 있으며, 추가 해석을 위한 관련 구조 데이터의 정확한 전송을 보장합니다.
이 전체 워크플로우는 IDEA StatiCa Basic 라이선스로도 사용할 수 있으며, 즉 무료로 사용할 수 있습니다. 플러그인 사용 방법은 다음 문서에 단계별로 설명되어 있으며, Checkbot의 자세히 알아보기 버튼에서도 접근할 수 있습니다.
동기화
필요한 모든 항목을 가져온 후 동기화 버튼을 사용하면 소스 프로젝트의 변경 사항을 IDEA StatiCa 모델에 쉽게 감지하고 적용할 수 있습니다. 이러한 변경 사항에는 두께, 단면 업데이트 또는 용접 및 볼트 속성 수정이 포함될 수 있습니다. 그러나 업데이트에는 플레이트, 부재, 위치가 변경된 요소 또는 하중 조합과 같은 새로운 또는 삭제된 구성 요소는 포함될 수 없다는 점에 유의해야 합니다. 이러한 경우 현재 Checkbot 프로젝트(폴더)를 삭제하고 다시 가져와야 합니다.
IDEA StatiCa의 동기화는 소스 프로그램에서 IDEA StatiCa로의 단방향으로 작동하며, 그 반대는 아님을 유의하십시오.
- FEA 솔루션 – 동기화는 설계 작업(절단, 엔드 플레이트 등)에 영향을 미치지 않습니다
- CAD 솔루션 – 동기화는 하중 효과에 영향을 미치지 않습니다(해석 모델과 결과를 보유할 수 있는 Revit 제외)
나중에 타사 소프트웨어 모델에서 변경 사항이 있는 경우 Checkbot 프로젝트를 다시 열고 동기화 버튼을 눌러 타사 소프트웨어 모델의 모든 업데이트가 Checkbot에 반영되도록 해야 합니다. 동기화 버튼은 Checkbot 파일이 타사 애플리케이션을 통해 열려 있는 경우에만 활성화됩니다.
동기화 버튼은 Checkbot이 타사 소프트웨어의 BIM 링크를 통해 열린 경우에만 활성화됩니다.
IDEA StatiCa에서 직접 수행한 모든 수정(예: 단면, 편심, 하중 조합 또는 작업)은 소스 프로젝트와의 동기화 중에 덮어쓰여집니다. 편심이 IDEA StatiCa에서 수정된 경우에도 동일한 규칙이 적용됩니다.
예를 들어, Tekla Structures에서 처음 가져온 IDEA StatiCa Connection의 연결 설계를 조정한 후 동기화하면 IDEA StatiCa의 변경 사항이 Tekla Structures의 최신 설계 데이터로 대체됩니다.
출시 버전: IDEA StatiCa 버전 25.0, 업데이트 버전: IDEA StatiCa 버전 25.1.
