현재 이 링크는 다양한 연결/접합부에 대해 작동합니다. 다만, 아직 지원되지 않는 기능이 있음을 참고하시기 바랍니다.
제한 사항: 헌치 단부 또는 다른 형태의 원추형이나 기타 형상의 빔 단부를 내보내는 것은 불가능합니다.
해결 방법: 헌치는 무시되며, 이후 IDEA StatiCa에서 모델링할 수 있습니다

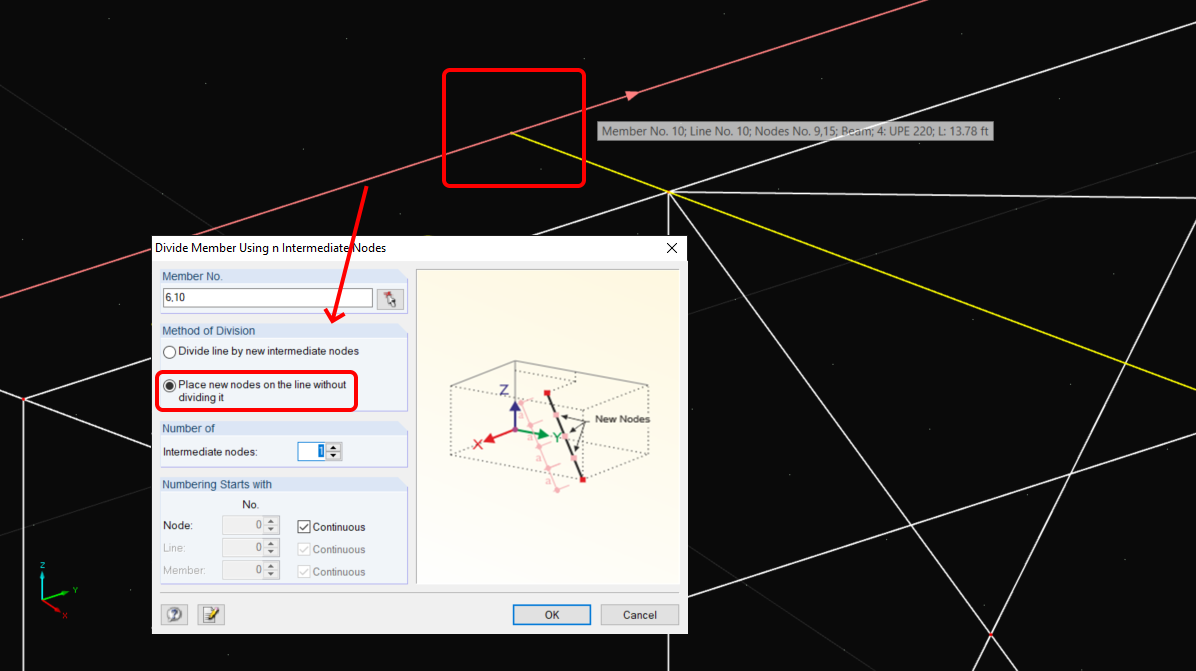

제한 사항: 중간 노드가 없는 연속 부재에서 연결을 내보내는 것은 작동하지 않습니다.

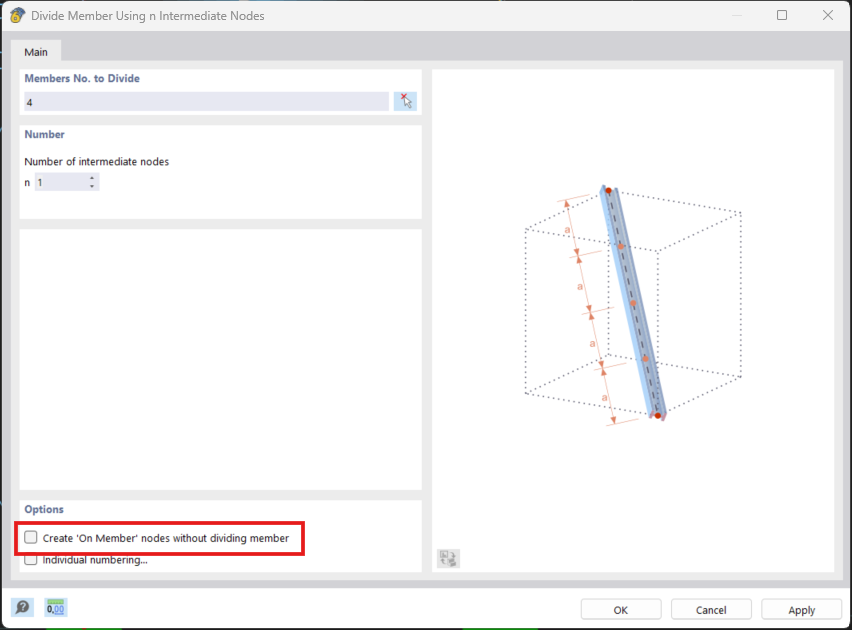

해결 방법: 부재에 대한 "n개의 중간 노드를 사용하여 부재 분할" 명령을 사용하여 중간 노드를 추가하세요. 부재를 연속으로 유지하기 위한 "분할하지 않고 새 노드 배치/생성" 옵션은 RFEM 5에서만 작동합니다. Checkbot 애플리케이션은 "Standard" 노드 유형만 인식할 수 있으며, "On Member" 또는 "On Line" 노드 유형은 인식되지 않습니다.
RFEM 6:
RFEM 5:

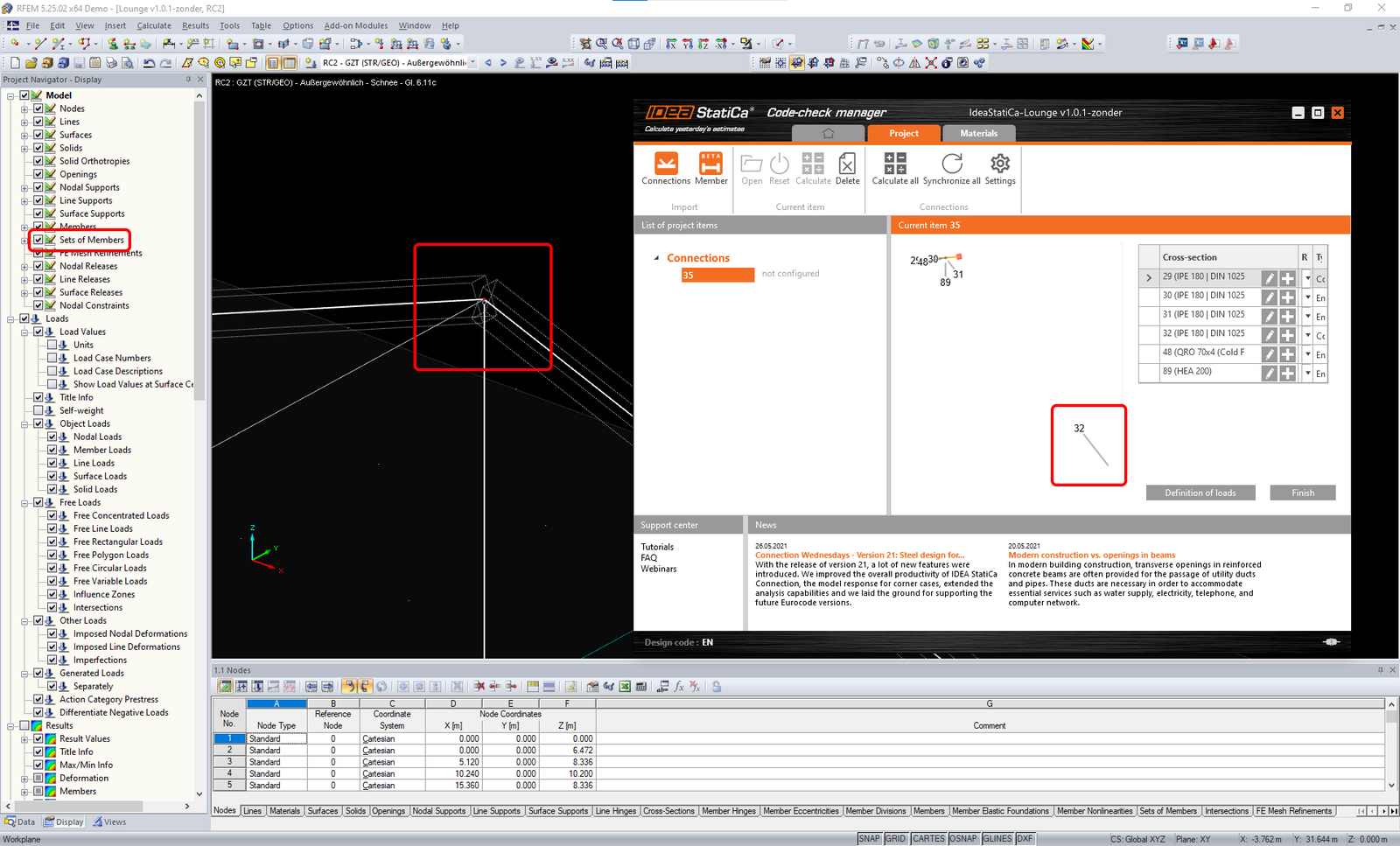

제한 사항: 표시 설정 "Sets of member"가 켜져 있을 때 노드를 내보내면 일부 부재 단면에 대해 데이터 전송이 잘못되거나 추가 부재가 잘못 임포트되거나 오류 메시지가 발생할 수 있습니다.
해결 방법: "Sets of member"를 끄고 노드 내보내기를 다시 수행하세요.
제한 사항: 기하학적 편심 – 접합부 노드가 중심점에 위치하지 않습니다.

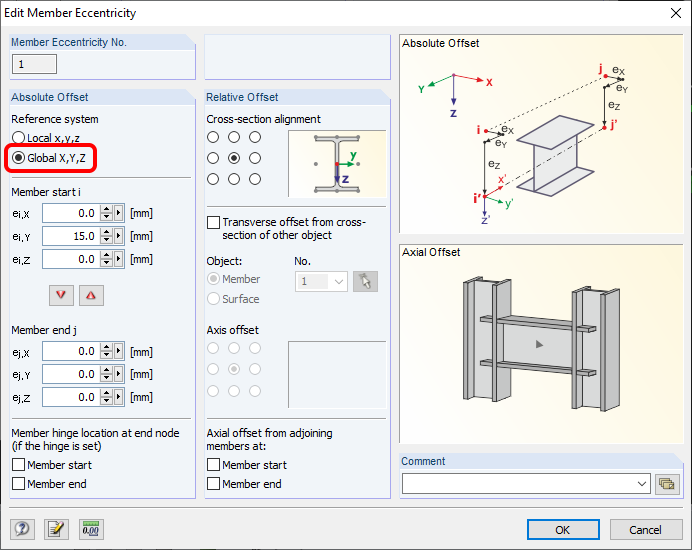

해결 방법: RFEM/RSTAB은 편심 입력에 대해 여러 방법을 제공합니다. Local x,y,z 좌표를 사용한 편심 입력은 RFEM/RSTAB의 다양한 좌표계 옵션으로 인해 IDEA StatiCa로 데이터를 변환하는 데 어려움을 초래합니다. 이 경우 대신 Global X,Y,Z 좌표 편심 입력을 사용하세요.

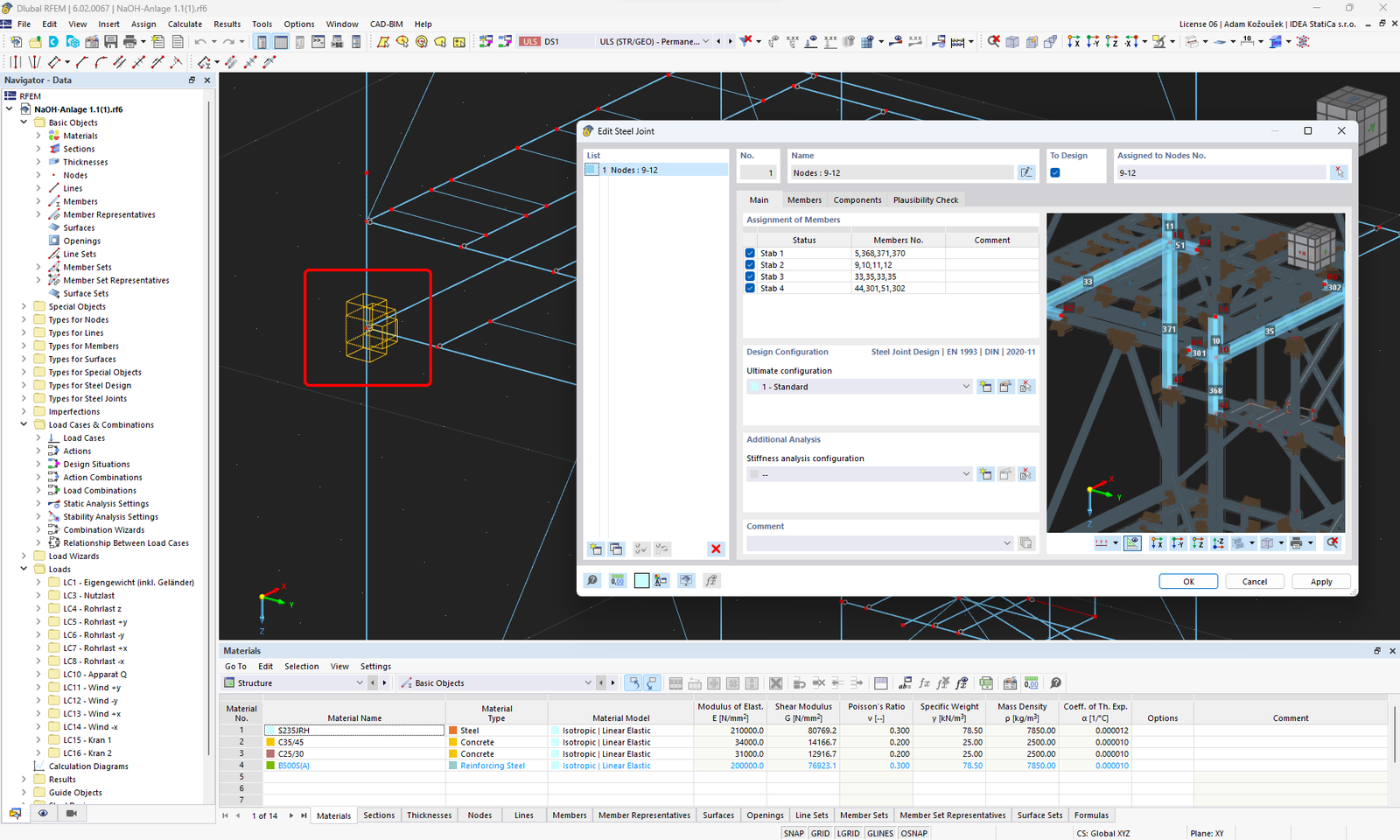

제한 사항: "Joint" 객체는 데이터 전송이 지원되지 않으며, Checkbot으로의 연결 형상 및 하중 임포트를 차단합니다.
해결 방법: "Joint" 객체를 삭제하고, 모델을 재계산한 후 연결을 임포트하세요.

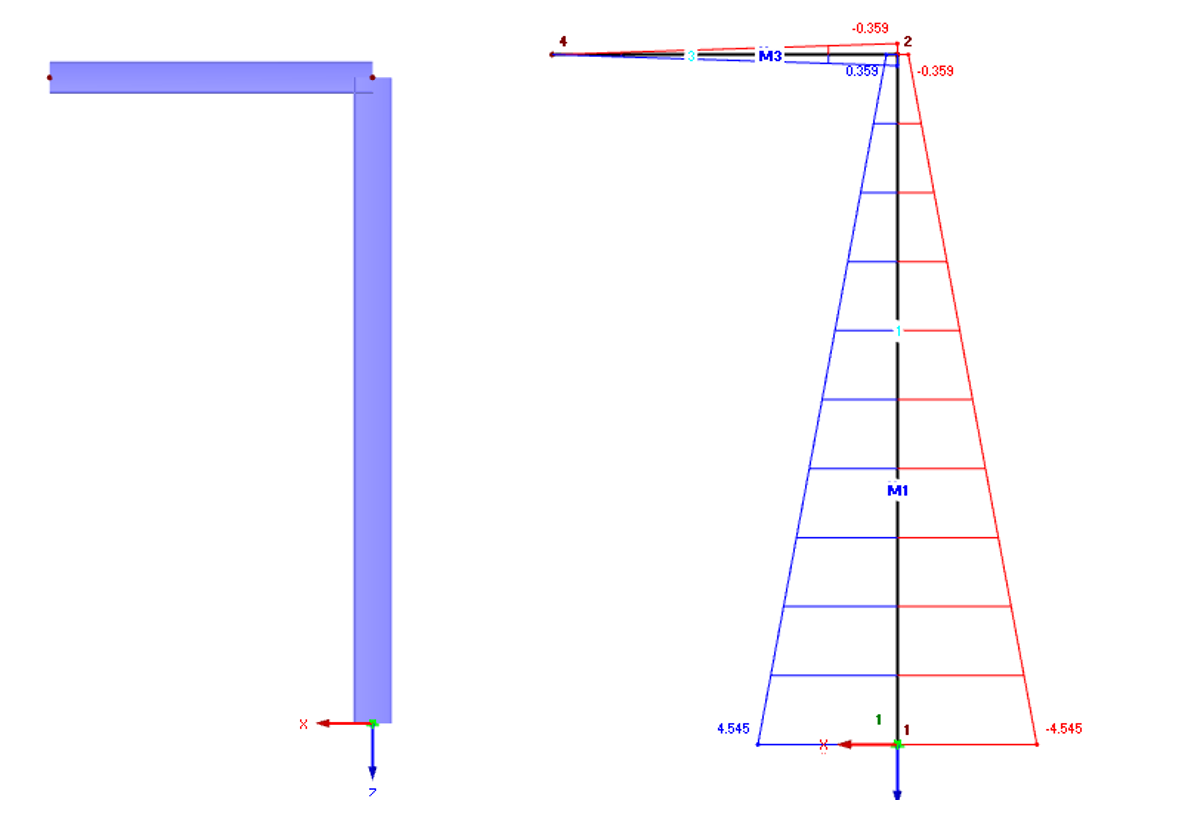

제한 사항: 동적 하중 케이스 및 동적 하중을 포함하는 하중 조합의 임포트는 지원되지 않습니다.
해결 방법: RFEM/RSTAB에서 동적 하중 케이스의 정의를 각 진폭 방향을 개별적으로 갖는 표준 하중 케이스로 변경하거나, IDEA StatiCa에서 내력을 수동으로 입력하거나 XLS 임포트를 사용하세요.

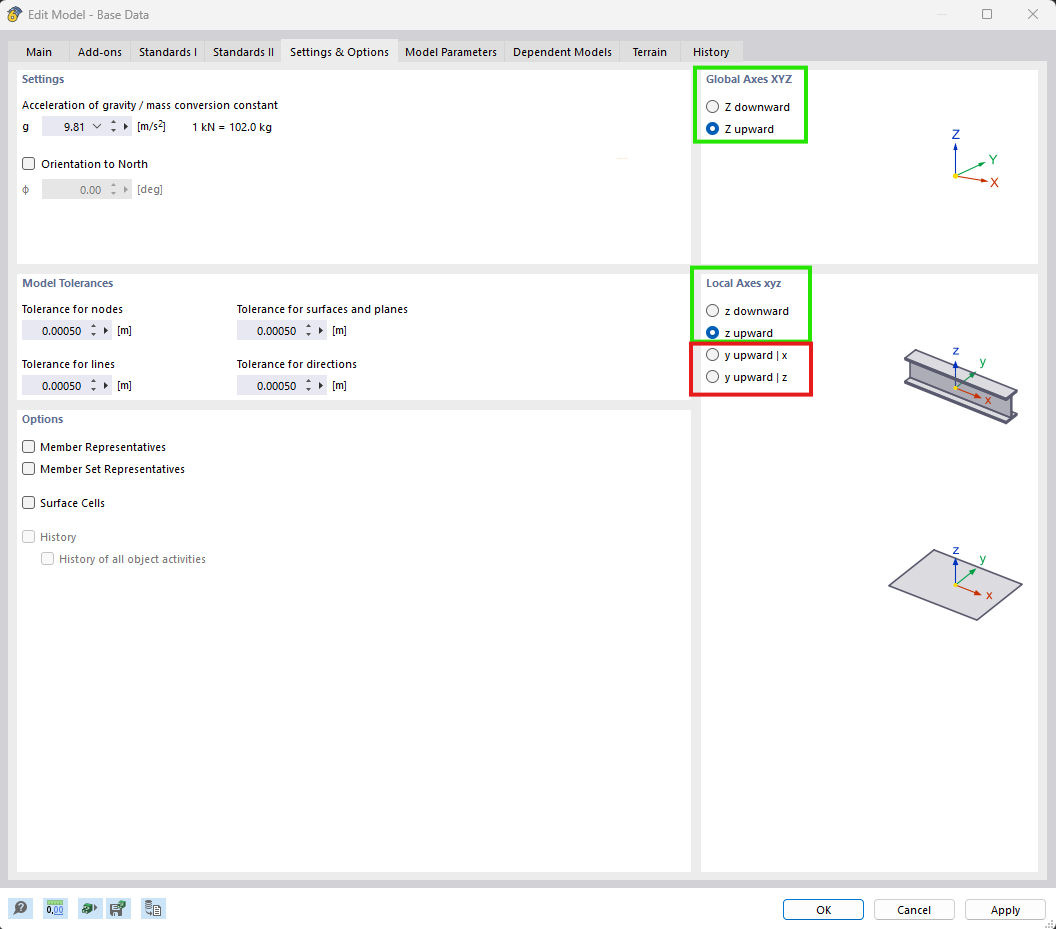

제한 사항: 비표준 LCS(국부 좌표계)의 임포트는 지원되지 않습니다.
해결 방법: 지원되는 Local Axes xyz 설정만 사용하세요.
다음 그림을 참조하세요:
- 초록색 = 지원되는 설정
- 빨간색 = 지원되지 않는 설정

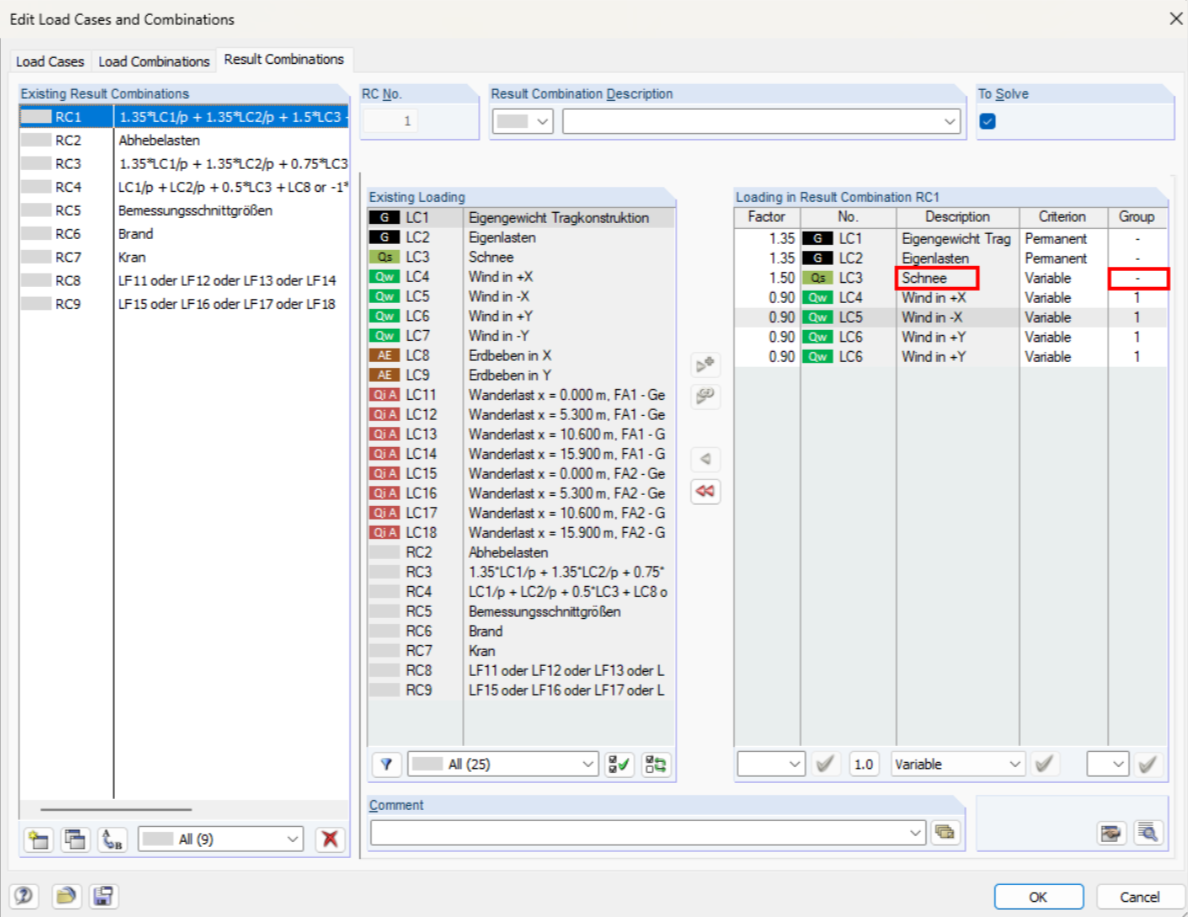

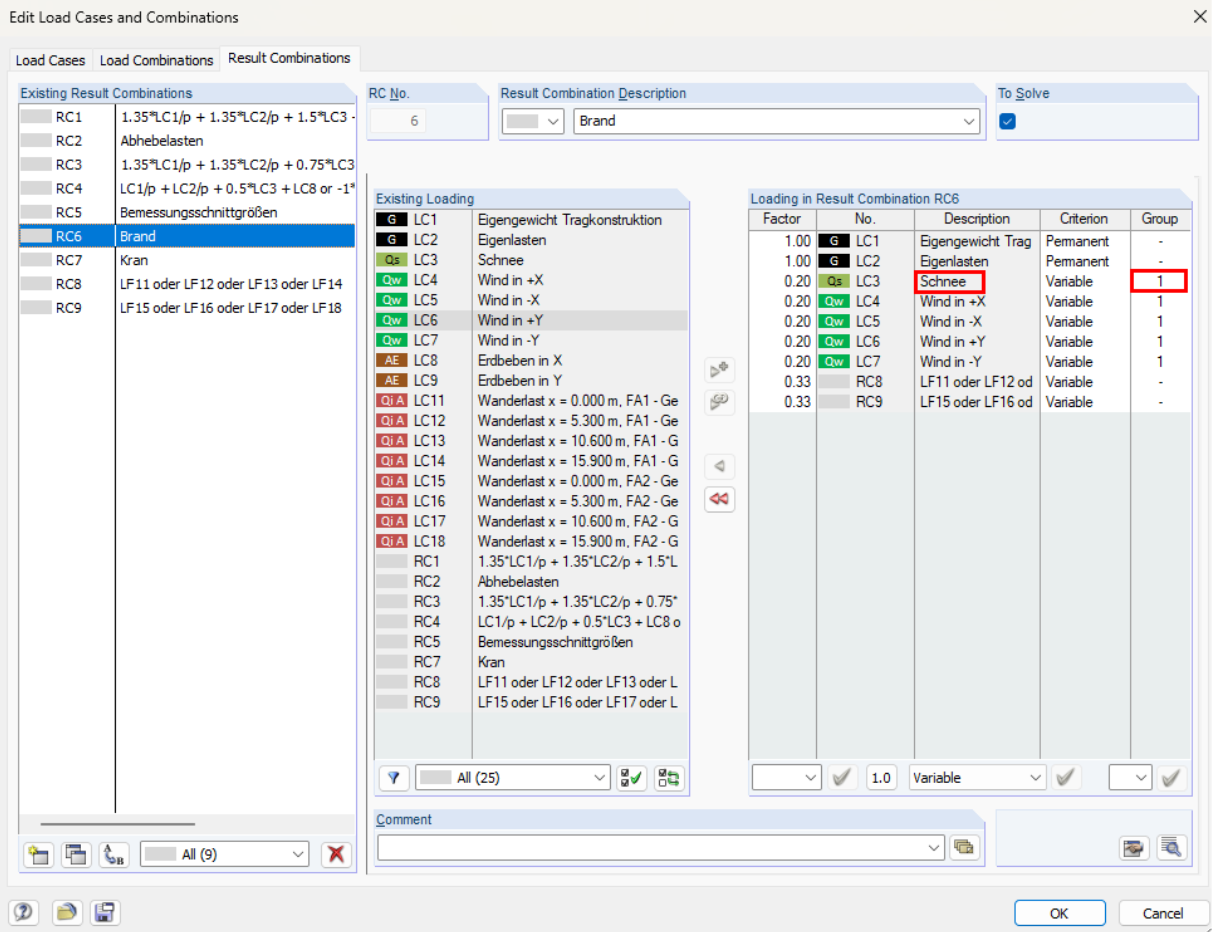

RFEM5/RSTAB8의 제한 사항: 서로 다른 결과 조합(Result Combination)에 대해 다양한 하중 그룹에 할당된 하중 케이스.
즉, IDEA StatiCa에서는 각 하중 케이스가 모든 조합에 대해 하나의 하중 그룹에만 할당되지만, Dlubal에서는 하나의 하중 케이스가 서로 다른 결과 조합에서 다른 그룹에 할당될 수 있습니다.
해결 방법: 모든 결과 조합에 대해 항상 동일한 하중 그룹에 하중 케이스를 할당하세요. 또는 "Load Combinations" 도구를 사용하여 정확한 조합을 만들 수 있습니다.

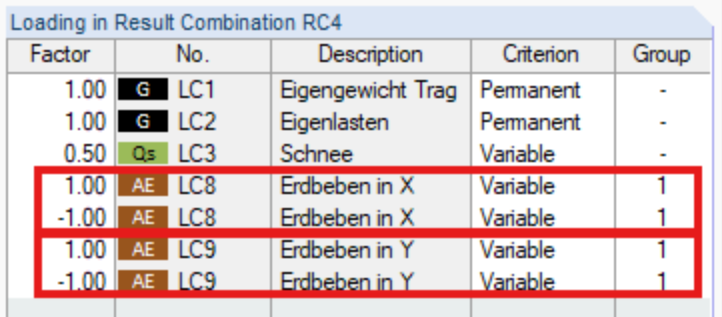

RFEM5/RSTAB8의 제한 사항: 동일한 이름을 가진 모든 하중 케이스의 영향(즉, 결과 조합에서 여러 번 나열된 경우)은 Checkbot에서 해당 계수와 함께 합산됩니다. 이로 인해 특정 하중 케이스가 두 배로 늘어나거나(예: 1*LC7 +1*LC7=2*LC7) 조합 내 다른 하중 케이스가 상쇄될 수 있습니다(예: 1*LC9 -1*LC9= 0*LC9)!
해결 방법: RFEM 또는 RSTAB의 동일한 결과 조합에서 동일한 하중 케이스를 두 번 이상 사용하지 마세요. RFEM 및 RSTAB에서 하중 그룹을 사용하고 동일한 하중 케이스를 결과 조합에 한 번은 양의 부호로, 한 번은 음의 부호로 할당하려는 경우, 2개의 독립적인 결과 조합 또는 하중 조합을 사용하여 다르게 처리하세요.

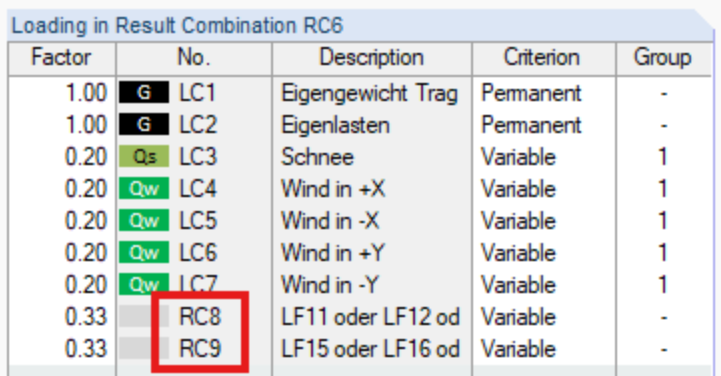

제한 사항: 결과 조합 내에서 다른 결과 조합을 참조하는 것은 Checkbot으로의 임포트에서 지원되지 않습니다.
해결 방법: 다른 결과 조합을 추가하는 대신 하중 케이스를 결과 조합에 추가하세요.

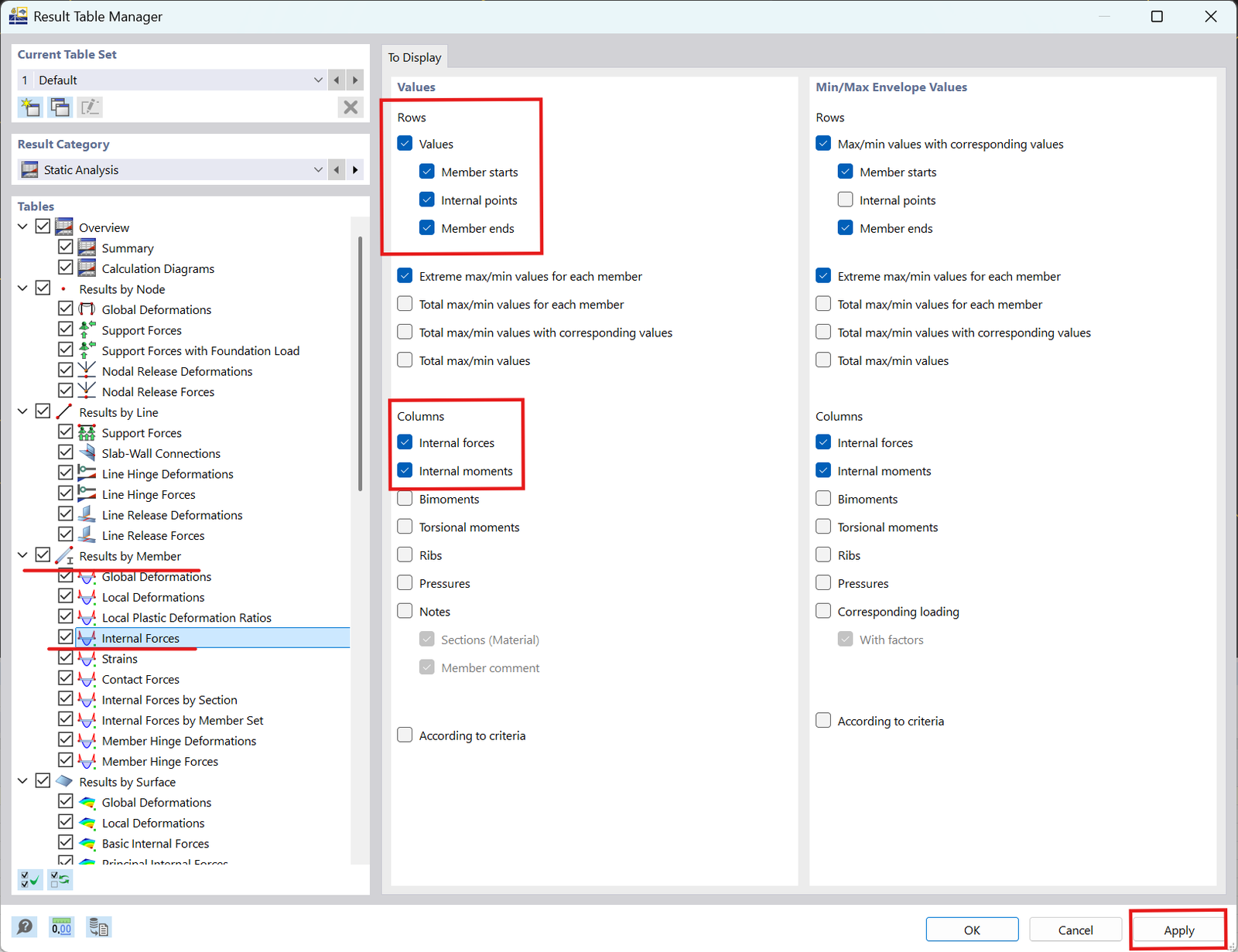

제한 사항: 해당 결과 값이 Result Table Manager에서 비활성화되어 있으면 내력이 Checkbot으로 임포트되지 않습니다.
해결 방법: Results → Result Table Manager를 열고 필요한 값을 활성화하세요. 다음 옵션이 활성화되어 있는지 확인하세요:
- 행(Rows): Member starts, Internal points, Member ends
- 열(Columns): Internal forces, Internal moments
제한 사항: "Estimation of CO2 emissions"이 활성화된 상태로 재료를 임포트하면 Checkbot은 재료의 ID(Dlubal 재료 번호에 해당)만 읽을 수 있습니다.

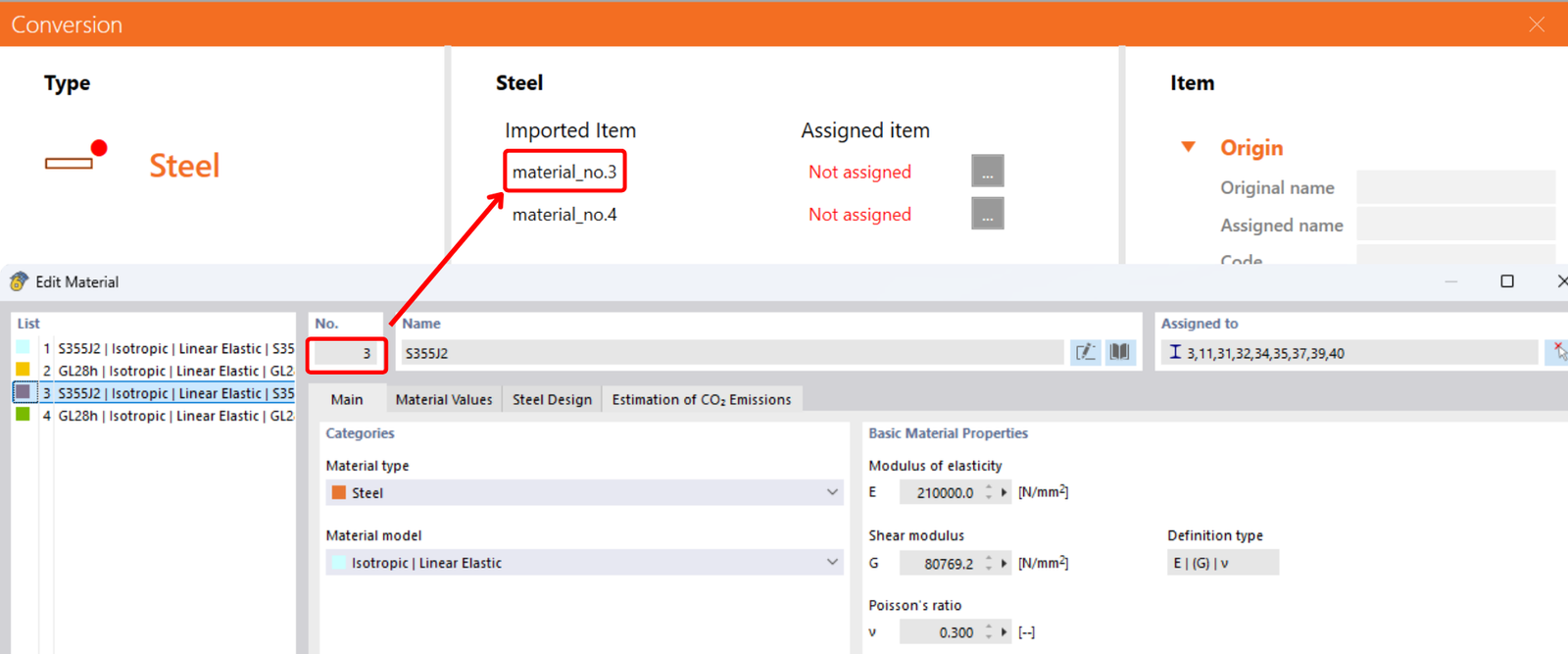

해결 방법: 변환 테이블을 사용하여 임포트된 재료의 ID를 기준으로 재료 속성을 수동으로 매핑하세요.
