关于项目
塔林教育中心是一座四层建筑，旨在以现代化多功能建筑取代老旧设施。建筑总建筑面积为 13,566 m²，高 18 米，主要采用混凝土、钢材和砌体作为主要材料。竖向承重体系主要由混凝土柱和砌体墙组成，不仅提供必要的支撑，还有助于增强建筑的整体刚度。水平承重构件主要由预制梁支承的空心楼板组成，部分区域采用现浇平板以提供额外的结构支撑。
第四层及屋顶结构转向钢结构体系，采用钢柱和钢梁以提高灵活性并减轻自重。建筑由 831 根桩基支撑，总桩长 21,000 米，确保在复杂地质条件下具有坚实的基础。结构中使用的混凝土总量（不含桩基）为 3,560 m³，钢构件总重约 430,000 kg。
\[ \textsf{\textit{\footnotesize{Architectural visualization of the Educational center}}}\]
工程挑战
本项目的主要挑战之一是设计一根长达 80.70 米的蜂窝梁。该梁需要跨越三层楼的大跨度空间，按照建筑设计理念实现无柱开放空间。除了保证大跨度开放空间的结构完整性外，该梁还需在其结构内部为通风管道系统提供穿越通道。

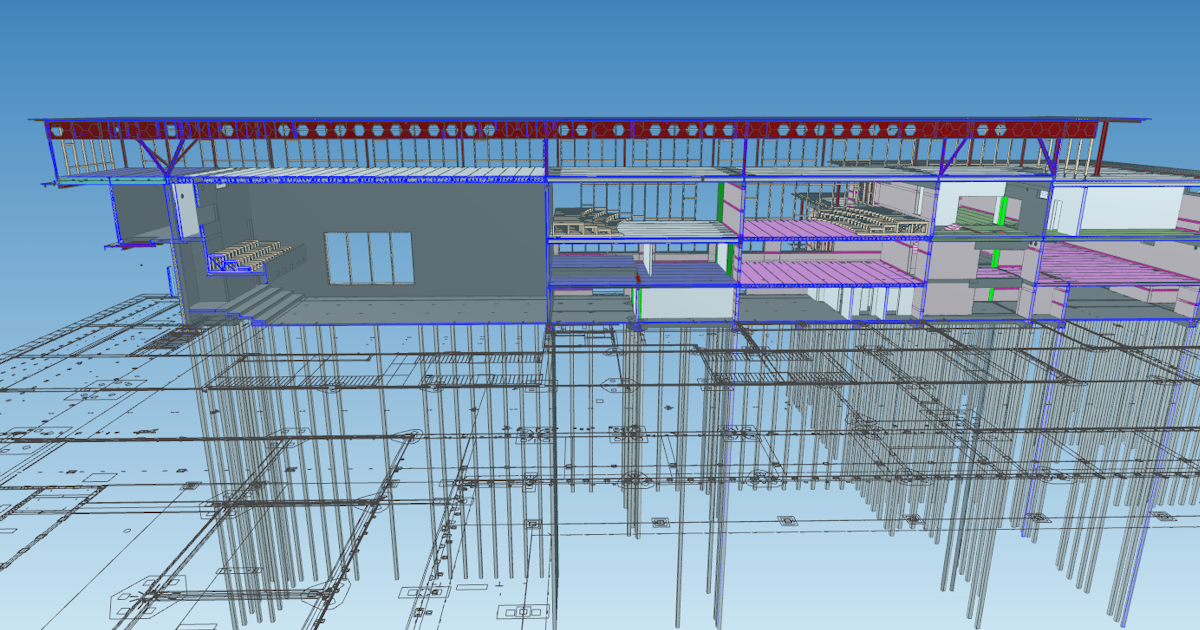

\[ \textsf{\textit{\footnotesize{Section view on the castellated beam in IFC reader software}}}\]
工程复杂性进一步加大，因为需要在整个顶层支承六个跨度，其中最长跨度达 27.49 米。此外，该梁的最后一个跨度设计为悬臂，不仅向外延伸，还支承下方楼板的一部分，增加了显著荷载，需要进行精细的结构分析与设计。
在综合评估所有输入条件后，项目工程师 Martin Truuts 和 Karl Kimmel 确定蜂窝梁是最优方案。蜂窝梁的设计天然为管道系统提供了穿越开口，其较大的有效高度在材料用量相对较少的情况下实现了显著的承载能力。
选择蜂窝梁显然是最佳方案，但也带来了额外挑战，尤其是在确保结构抵抗侧扭屈曲及其他形式屈曲的稳定性方面。作为连续梁，在支承区域稳定下翼缘至关重要。通常情况下，会采用斜向约束来解决这一问题，但由于通风管道的布置及相邻空间的建筑要求，该方案不可行。因此，采用垂直于蜂窝梁的"次梁"来提供必要的稳定支撑。
解决方案与成果
免责声明：
如前所述，稳定性问题通过将"次梁"连接至蜂窝梁两侧来解决。设计充分利用次梁的抗弯刚度，通过稳健的节点设计将该刚度传递至蜂窝梁的下翼缘，从而有效稳定下翼缘。实质上，次梁与蜂窝梁之间的节点如此稳固且刚性，使得相邻跨度的次梁如同连续梁一样工作，从而影响荷载和内力的分布，在本案例中也意味着将更多荷载传递至蜂窝梁。
蜂窝梁设计带来了相当大的挑战，但借助 IDEA StatiCa，我们能够对整体结构进行有效的建模与分析。该软件的强大功能使我们能够在确保结构稳定性和功能性的同时，合理布置构件内所需的管线与系统。
Karl Kimmel
结构工程师 – EstKONSULT
爱沙尼亚
为解决稳定性问题并将节点刚度纳入设计，工程师们将 IDEA StatiCa 的系列软件——Checkbot、Member 和 Connection——整合到其工作流程中。工程师 Karl Kimmel 和 Martin Truuts 遵循了以下结构化方法：
整体模型创建：首先在 Robot Structural Analysis（RSA）软件中建立整体模型，并引入荷载和荷载组合。
BIM 链接集成：Karl 随后使用 BIM 链接将整个结构（包括所有荷载组合的内力）导入 IDEA StatiCa Checkbot。

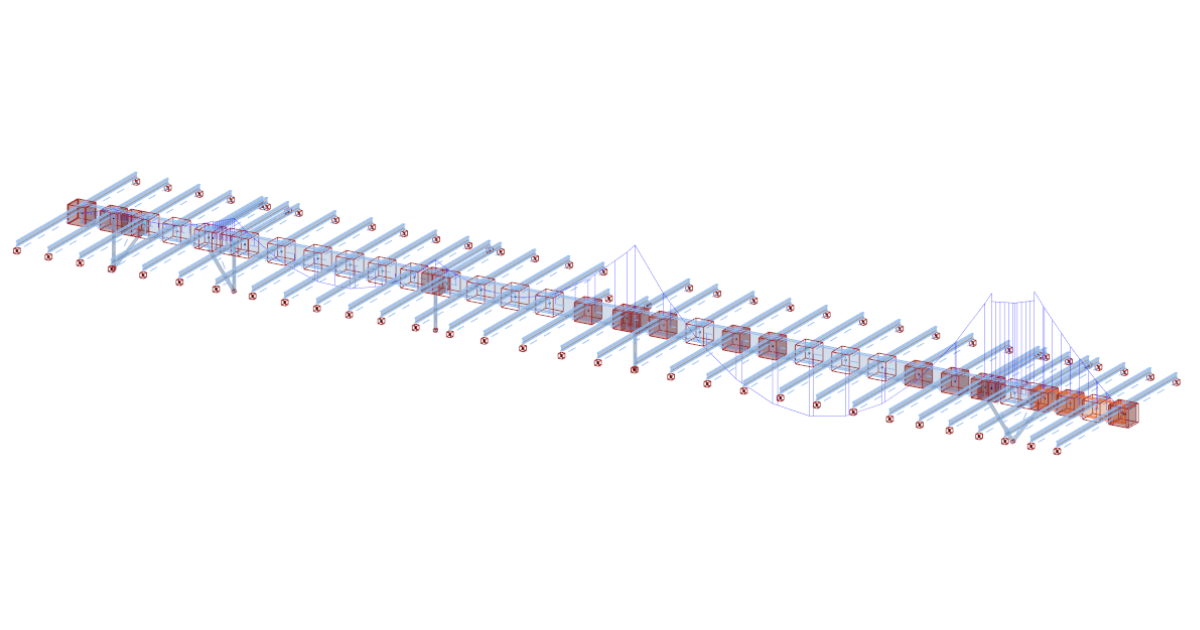

\[ \textsf{\textit{\footnotesize{The model imported into Checkbot with internal forces}}}\]
节点设计与刚度计算：在 IDEA StatiCa Connection 中，对各节点进行设计，并计算这些节点的刚度。随后将该刚度重新引入 RSA 模型，影响蜂窝梁的弯矩图及相关柱的受力行为。
两根"次"梁与蜂窝梁的节点
两根"次"梁与蜂窝梁的节点
次梁与蜂窝梁的节点
两根"次"梁与蜂窝梁的节点
\[ \textsf{\textit{\footnotesize{Connection designs used in the model in Member application}}}\]
构件建模：随后在 IDEA StatiCa Member 中从头重建模型。所有梁均建模为"分析构件"，采用壳单元进行精细表达。节点被建模并分配至相应位置，并对模型施加关键荷载进行最终分析。
\[ \textsf{\textit{\footnotesize{Various views on the model in Member application}}}\]
构件分析：在 IDEA StatiCa Member 中，通过线性屈曲分析识别屈曲模态及相应的临界屈曲系数。随后对临界屈曲模态赋予初始缺陷，并采用含缺陷的几何和材料非线性分析（GMNIA）进行进一步分析。该过程有助于识别设计中的薄弱环节，从而进行必要的调整。上述步骤为迭代过程，每次循环均对设计进行优化，以提升稳定性和性能。
Karl 和 Martin 分析了约六种屈曲模态，主要关注整体屈曲模态，因为局部屈曲模态较少。他们通过设置加劲板消除局部屈曲问题，从而在设计中加以解决。

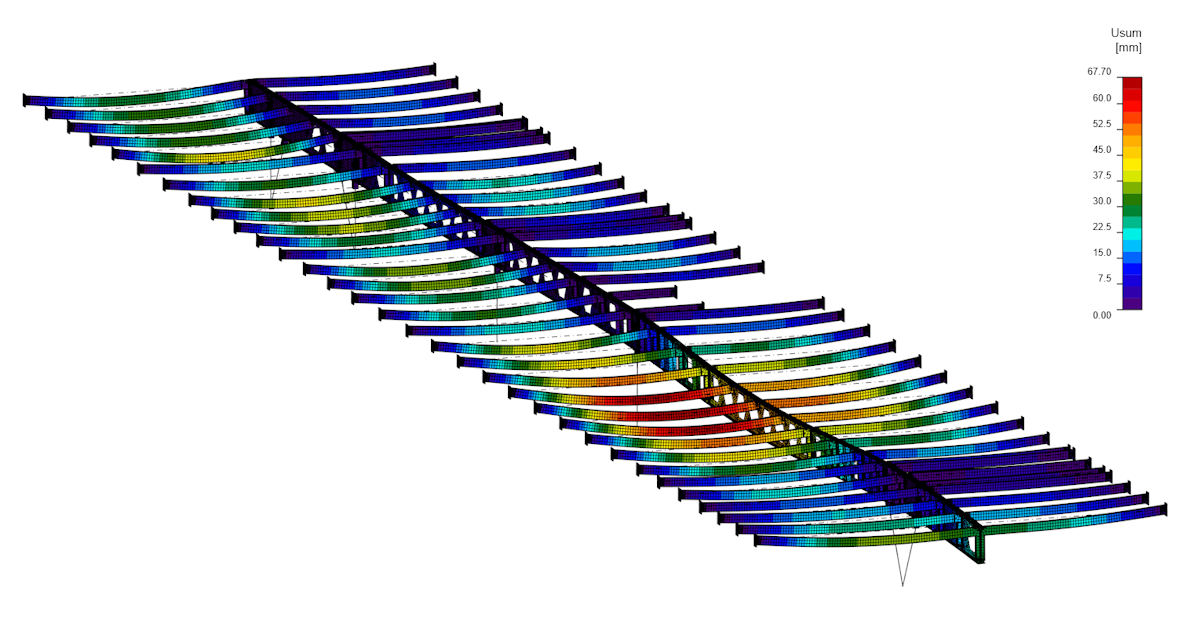

\[ \textsf{\textit{\footnotesize{Deflections on members from GMNIA analysis}}}\]
成果：设计优化至满意程度后，GMNIA 分析确认最终设计的变形、应力和塑性应变均在可接受范围内。

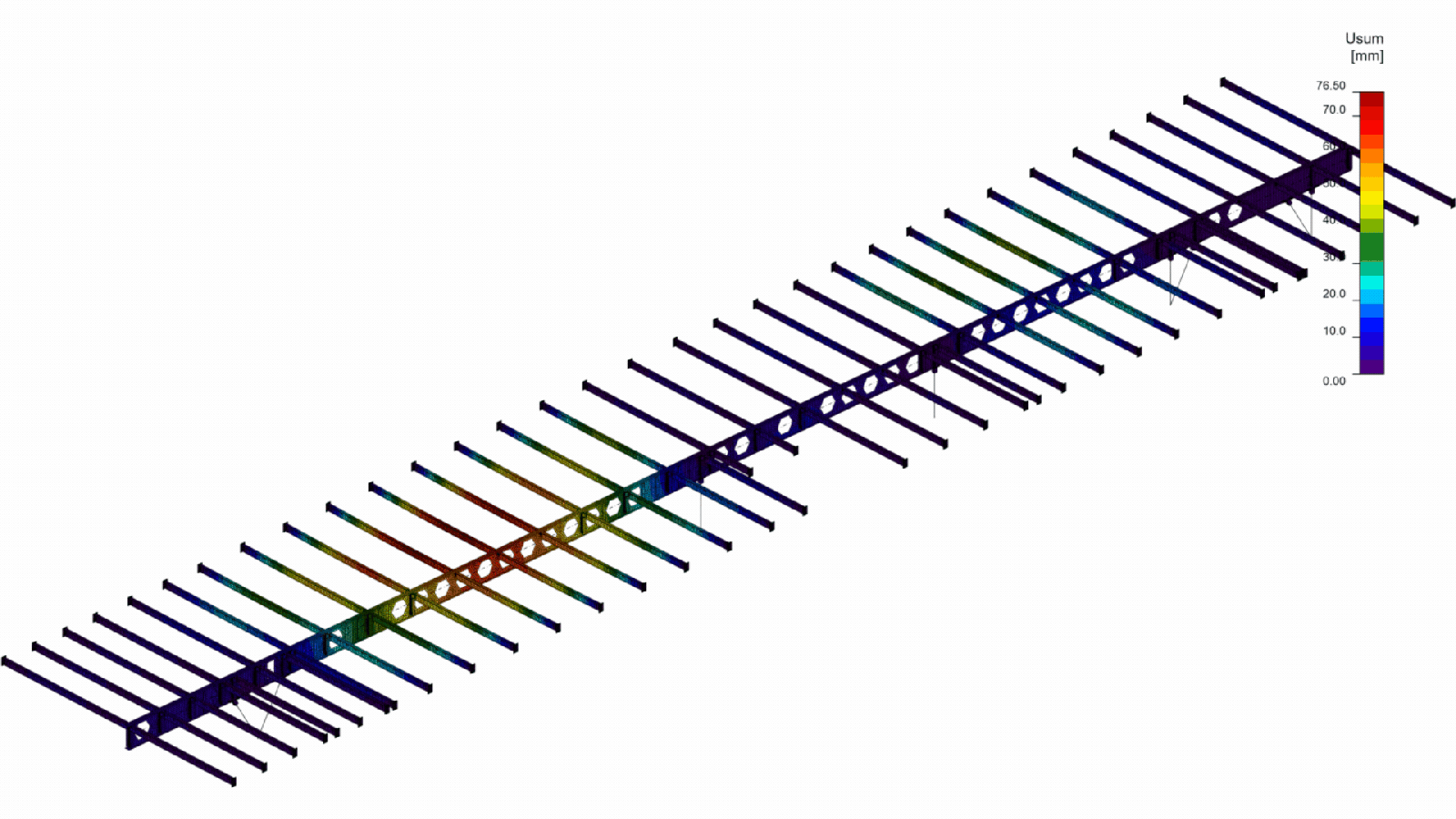

\[ \textsf{\textit{\footnotesize{Visualization of the deformation under load}}}\]
复核与验证：为确保准确性，对 RSA 与 IDEA StatiCa Member 之间的内力进行了对比，实现对结果的双重校核。
我们将 IDEA StatiCa Connection 和 Member 软件配合使用，以确定节点的刚度和蜂窝梁的稳定性。此外，我们还利用 Connection 软件设计建筑中的其他钢结构节点，并使用 Member 软件的混凝土模块分析细长钢筋混凝土柱。
Martin Truuts
高级结构工程师 – EstKONSULT
爱沙尼亚
工程师们充分发挥 IDEA StatiCa Member 软件的功能，从线性屈曲分析（LBA）开始，逐步推进至含缺陷的几何和材料非线性分析（GMNIA）——这是静力荷载下最先进的分析类型。在 GMNIA 中，所有潜在缺陷——如板厚变化、初始弯曲、残余应力、材料不均匀性及支座偏差——均通过等效几何缺陷加以表达。这些缺陷通过 LBA 计算得到的屈曲模态形状进行设定，用户可选择屈曲模态形状的最大幅值作为缺陷值。
此外，工程师 Karl Kimmel 还将 IDEA StatiCa Member 软件用于防火设计分析，充分发挥该工具的全部功能，确保结构满足所有防火安全要求。这一全面分析有助于确认梁在火灾工况下的性能，进一步强化了整体设计。
结论
塔林新教育中心项目充分体现了先进结构工程与创新设计的强大力量。借助 IDEA StatiCa 的强大功能，EstKonsult 工程团队克服了重大挑战，建造出一座坚固、灵活且现代化的设施，满足社区需求。本项目充分展示了在结构工程中将尖端工具与技术同创新工程思维相结合的重要性，从而实现宏伟的建筑愿景，并确保复杂结构的安全性与功能性。
