构件分析 - MNA 与 GMNIA 结果解读

承载能力极限状态

当易屈曲构件的应变达到 5%，或求解器因达到最大荷载而停止收敛时，即达到承载能力极限状态。

通过 LBA 分析，系数 α_cr （小于或大于 15）可判断是否仅需使用 MNA 分析或同时需要 GMNIA 分析。

LBA >15：仅需 MNA（材料非线性分析）（100% 施加），且 MNA 板件结果须小于 5%。

LBA <15：必须进行 MNA，同时需要 GMNIA（含缺陷的几何与材料双重非线性分析），且 GMNIA 板件结果（含缺陷）须小于 5%。

正常使用极限状态

设计规范对正常使用极限状态下的挠度规定了限值。可通过将被分析构件的挠度与限值进行比较来进行校核。

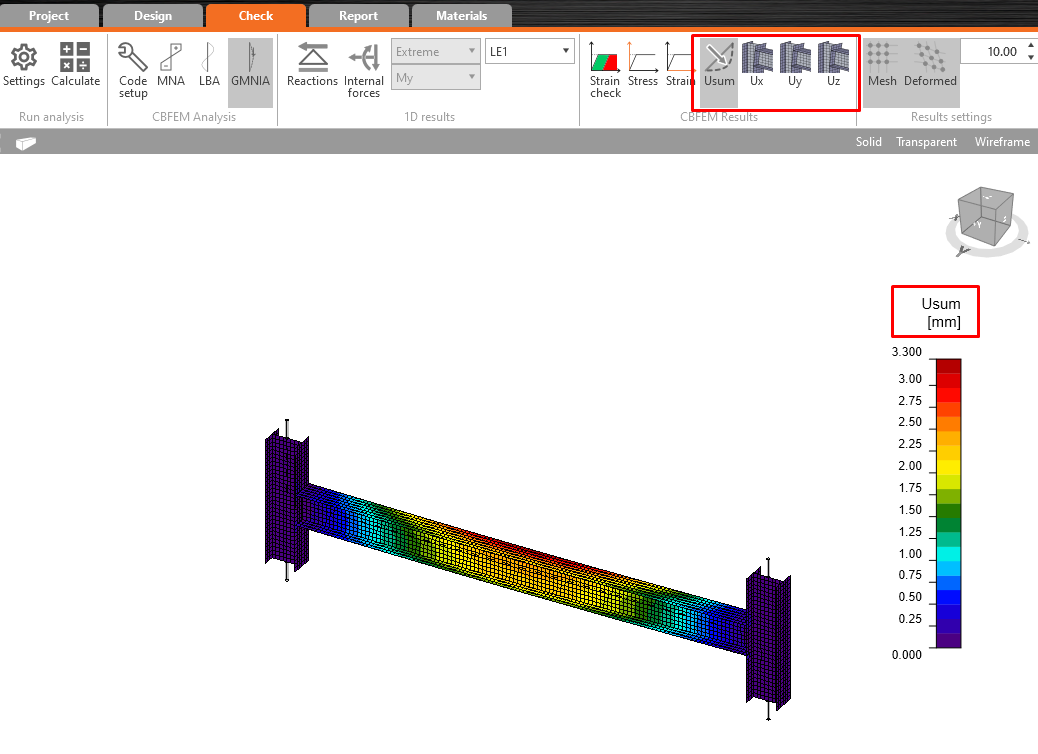

u_sum - 给定点处挠度的矢量和（u_x、u_y、u_z）
