Proje hakkında
Zwarts & Jansma Architects, tüm stadyumun etrafına bir ceket veya şemsiye gibi oturacak, mevcut yapıya fazla kuvvet uygulamayacak şekilde kendi taşıyıcı sistemine sahip yeni bir çatı tasarladı. Stadyumun iç mekanının optimum kullanımına önem verildi; bu nedenle çatının stadyumun içine çok daha fazla uzanması ve yağmur ile rüzgara karşı daha fazla koruma sağlaması gerekiyordu.
ASK Romein, AFAS stadyumunun yeni çatısını BAM Bouwtechniek İnşaat Teknolojisi ile iş birliği içinde inşa etti ve tüm çelik yapının mühendisliği, üretimi, korunması ve montajından sorumlu oldu.
Büyüklüğü ve son derece karmaşık yapısı nedeniyle inşaatın aynı zamanda rüzgar ve hava koşullarına karşı yüksek dayanımlı olması gerekiyordu.
İnşaatın en dikkat çekici unsuru, Molenaar seyirci tribününü kapsayan ve çatısı olarak hizmet eden 600 tonluk, 170 metre uzunluğundaki kafes kiriş – devasa bir kemer konstrüksiyonudur.
Buna megakafes diyoruz. Tüm saha uzunluğunu ve daha fazlasını kapsıyor. Mevcut yapının bu kadar üzerine uzanabilen ve yine de kendi kendine ayakta durabilen bir yapı tasarlamak gerçekten zordu.
Alexander van Beelen
İnşaat Mühendisi – SOR ROMEIN
Hollanda

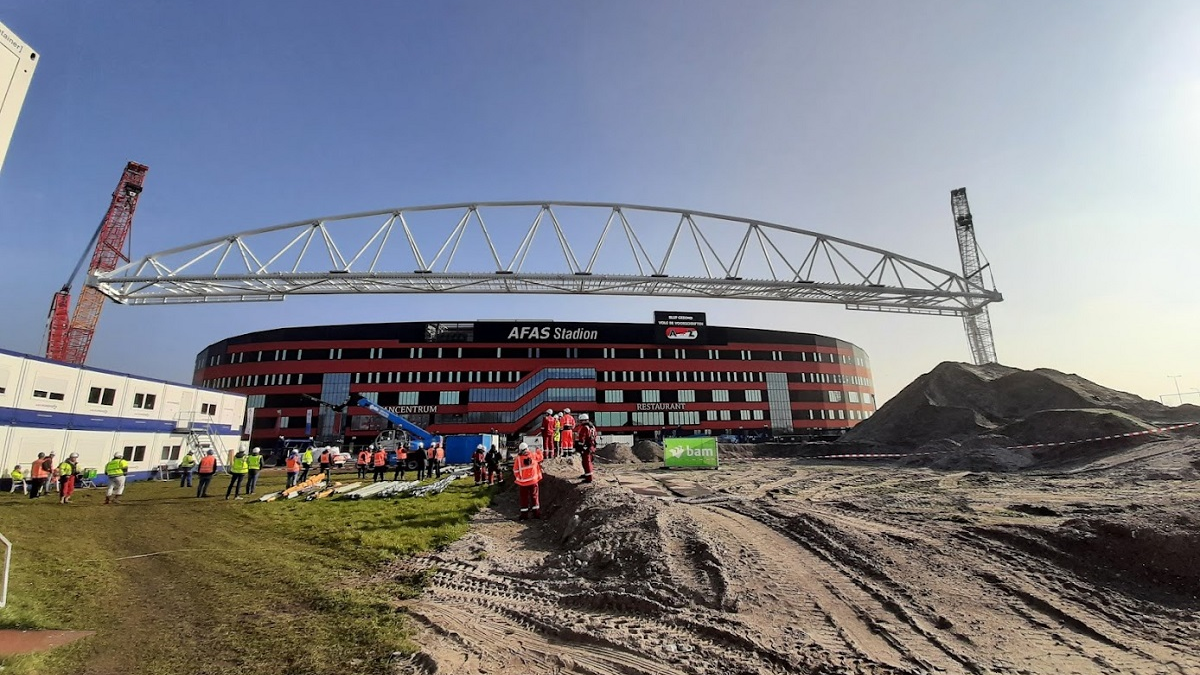

Yapı, Fransa'dan getirilmesi ve yerinde kurulması gereken iki devasa paletli vinç tarafından ustalıkla yerine kaldırıldı. 600 ton çeliğin dengelenmesi için gereken çok sayıda parçanın teslimi için 100 kamyon gerekti.
Mega kafes kiriş, dairesel içi boş kesitlerden oluşmakta olup birleşimleri kısmen kaynaklı, kısmen cıvatalıdır.
SCIA Engineer'dan tüm kuvvetleri doğrudan IDEA StatiCa Connection'a aktararak ayrıntılı hesaplamalarımızı gerçekleştirdik. Bu süreç gerçekten çok iyi işledi. Özellikle çok sayıda birleşim kirişi ve birbirinden farklı kuvvetler söz konusu olduğunda, doğrudan dışa aktarma özelliği son derece kullanışlıdır.
Alexander van Beelen
İnşaat Mühendisi – SOR ROMEIN
Hollanda
Mühendislik zorlukları
Tahmin edilebileceği gibi, mega kafes kiriş inşaatın en büyük zorluğuydu. Uçlarındaki mesnetler birbirinden farklıydı – bir tarafta sabit bağlantılı, diğer tarafta ise bağlantılı ve kayar mesnetli olup bu durum IDEA StatiCa ve bazı elle hesaplamalar gerektiren zorlu bir koşul oluşturuyordu.
Bir diğer büyük zorluk ise yapının hareket edebilmesi ve farklı çatıların hareketini absorbe edebilmesi gerektiğiydi.
Çatının bu kadar geniş bir açıklığa sahip olması ve mevcut yapının üzerine inşa edilmesi nedeniyle hareketler oldukça büyüktü. Farklı bina bölümlerinin birbirinden bağımsız hareket edebilmesi gerekiyordu. Bu, projede gerçek bir zorluğtu. Bunu başarmamıza yardımcı olmak için IDEA StatiCa'yı kullandık.
Alexander van Beelen
İnşaat Mühendisi – SOR ROMEIN
Hollanda
İki yönde yer değiştirme için çeşitli yaratıcı kayar mesnetler tasarlandı; aynı zamanda aşamalı göçmeye karşı direnç sağlamak amacıyla çekme kuvvetleri bağlandı. Birleşimlerin bazı durumlarda her iki yönde 250 milimetreye kadar serbestçe kayabilmesi gerekiyordu. Bu, toleranslar için ek pay dahil yarım metrelik bir kayma uzunluğuna karşılık gelmektedir.
Ekip, her kirişin kayar plakasında kauçuk diskler ve özel bir yağlama malzemesi kullandı; böylece kirişler iki yönde serbestçe hareket edebildi. Bir durumda, bir kirişin bir yönde, ikinci kirişin ise diğer yönde hareket edebildiği ve birbirini sürüklemediği "timsah ağzı" tasarımı oluşturuldu.
Tüm detaylar, kayma mesafesinin farklı konumlarında IDEA StatiCa Connection ile kontrol edildi.
Çok sıkı bir zaman çizelgesi nedeniyle, tasarım ve detay hesapları neredeyse eş zamanlı yürütüldü. Bu nedenle, tasarımda her değişiklik olduğunda detay hesaplarını ve çizimleri güncellememiz gerekiyordu. IDEA StatiCa bu süreçte gerçekten çok yardımcı oldu; yeni kuvvetleri içe aktarıp yeniden hesaplayabiliyorsunuz. Başka hiçbir şeyi değiştirmenize gerek kalmıyor.
Alexander van Beelen
İnşaat Mühendisi – SOR ROMEIN
Hollanda
Çözümler ve Sonuçlar
Yeni çatıyı oluşturmak için yaklaşık 2.500 ton çelik mühendislik hesapları yapılarak üretildi, korundu ve monte edildi. Tasarımdan tamamlanmaya yalnızca bir yıl geçtikten sonra AFAS Stadyumu tamamlandı ve seyircilere yeniden açıldı.
Yeni çatının daha yüksek olması ve tüm cephelerde stadyumun içine dört metre daha uzanması sayesinde artık yaklaşık 2.500 daha fazla seyirci kapasitesine ulaşıldı; bu durum daha fazla koltuğun sahaya yakın ve hava koşullarından korunaklı olmasını sağladı. Işık direkleri, çatının kenarına güzel bir şekilde entegre edilmiş sürdürülebilir LED aydınlatmayla değiştirildi.
Yenilenen stadyum artık daha büyük ve daha etkileyici görünmektedir. Uzaktan bakıldığında, güneybatı cephesindeki devasa parlak beyaz kirişin etkileyici omurgası AFAS Stadyumu'nun kimliğini güçlendirmekte; vinç kolları ise görkemli yapıya daha da fazla güç ve çekicilik katmaktadır.
ASK Romein hakkında
2000 yılında kurulan ASK Romein, Belçika ve Hollanda'da ofisleri bulunan bir inşaat şirketi grubudur. Tamamen çelik, endüstriyel, açık deniz, köprü ve anahtar teslim inşaat alanlarında uzmanlaşmıştır.
Teknik uzmanlıkları ve tamamlayıcı inşaat faaliyetlerine yaptıkları yatırım sayesinde ASK Romein ekibi, dünya genelindeki müşterilerine her türlü inşaat projesini tasarlayıp teslim etmektedir.
Firma, IDEA StatiCa Excellence Awards 2021'de EDGE Amsterdam West projesiyle altyapı, endüstriyel & rekreasyon yapıları kategorisinde ödül kazandı.
Mühendisin proje hakkındaki görüşlerini öğrenin
Megatruss
AFAS Stadium

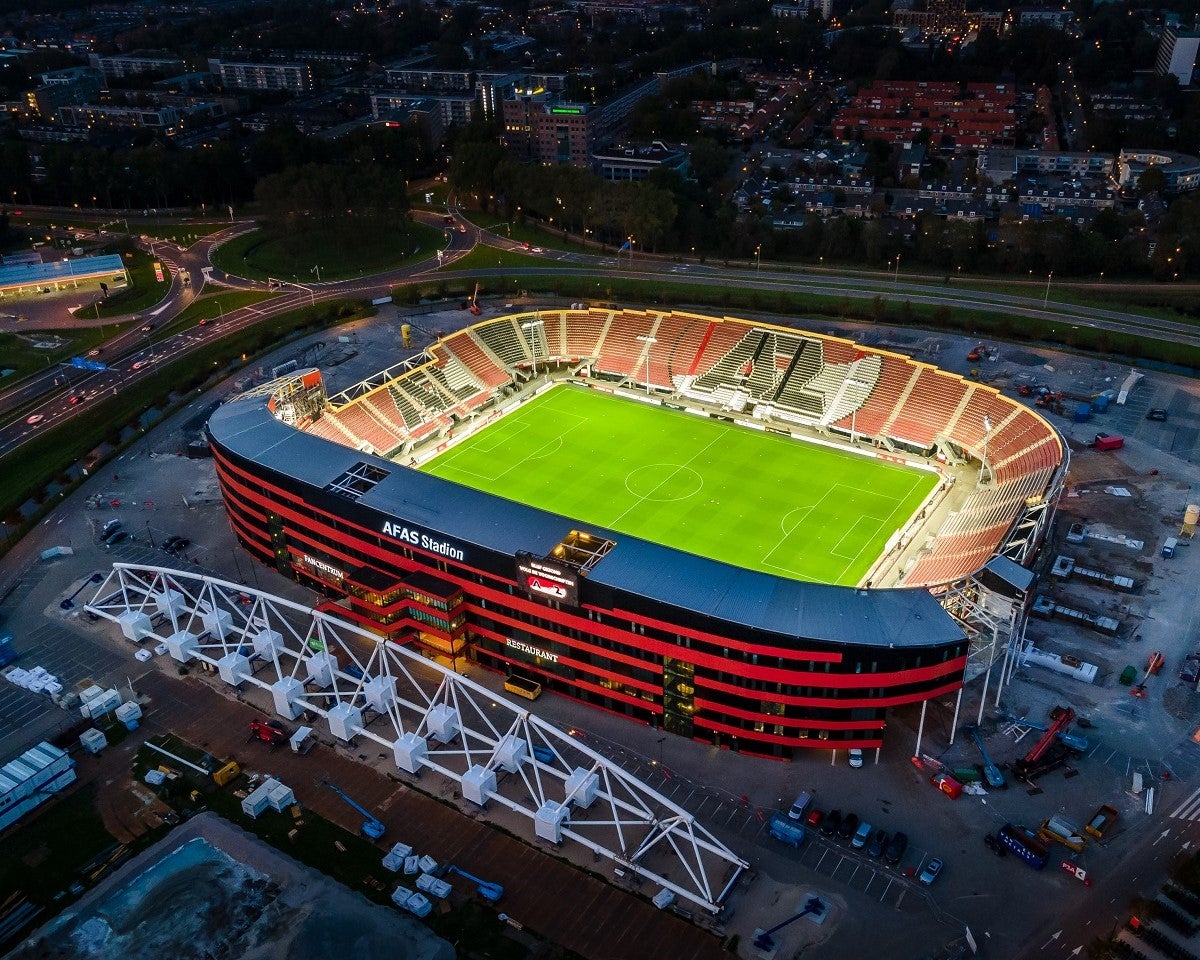

Megatruss
Megatruss

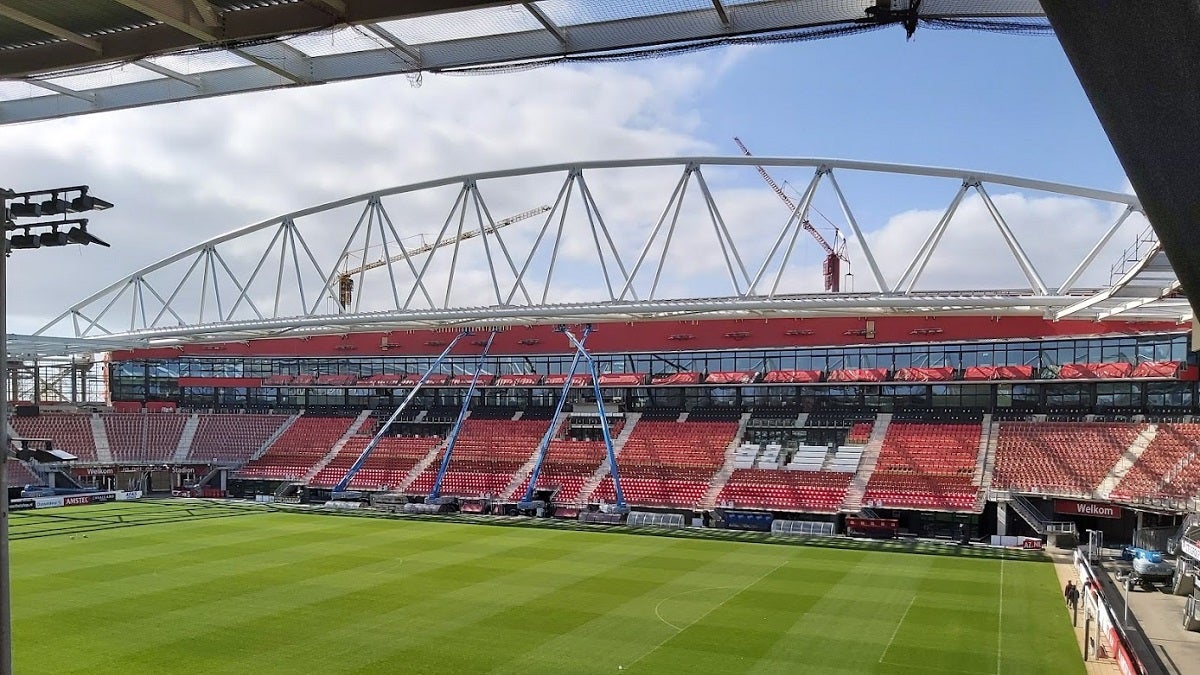

Stadyum çatı inşaatı
