Sobre o projeto
A Zwarts & Jansma Architects projetou uma nova cobertura que assentaria como um casaco ou guarda-chuva em torno de todo o estádio e teria a sua própria estrutura de suporte, de modo a não exercer demasiada força sobre o edifício existente. Foi dada ênfase à utilização otimizada do espaço interior do estádio, pelo que a cobertura precisava de avançar muito mais para o interior do estádio, oferecendo maior proteção contra a chuva e o vento.
A ASK Romein construiu a nova cobertura para o estádio AFAS em colaboração com a BAM Bouwtechniek Construction technology, sendo responsável pela engenharia, produção, conservação e montagem de toda a estrutura de aço.
Devido à sua dimensão e construção extremamente complexa, a estrutura também tinha de ser altamente resistente ao vento e às intempéries.
O ponto alto da construção é a treliça de 600 toneladas e 170 metros de comprimento – uma enorme construção em arco que atravessa a bancada Molenaar e serve como sua cobertura.
Chamamos-lhe a megatreliça. Abrange todo o comprimento do campo e ainda mais. Foi realmente desafiante construir uma estrutura que pudesse alcançar tão longe sobre a estrutura existente e ainda se sustentar por si própria.
Alexander van Beelen
Engenheiro Estrutural – PERGUNTAR A ROMEIN
Países Baixos

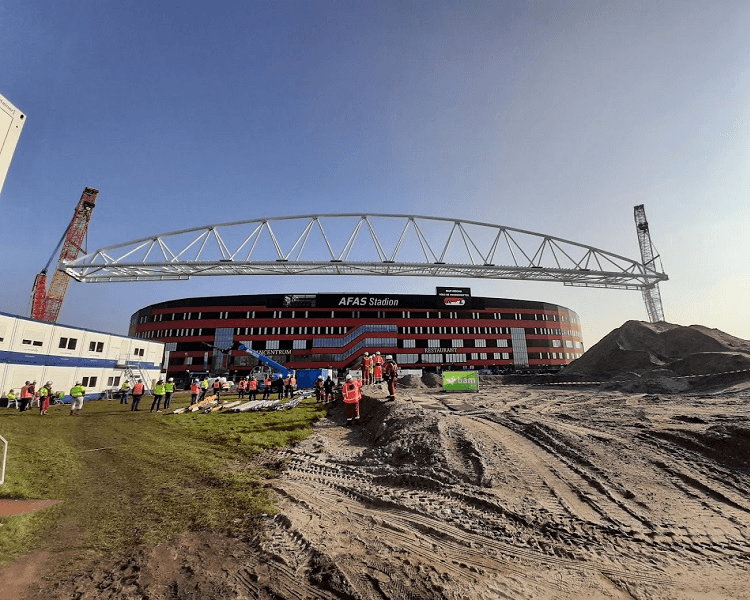

A estrutura foi habilmente içada para o seu lugar por duas gigantescas gruas de rastos que tiveram de ser trazidas de França e montadas no local. Foram necessários cerca de 100 camiões para entregar o grande número de peças necessárias para contrabalançar as 600 toneladas de aço.

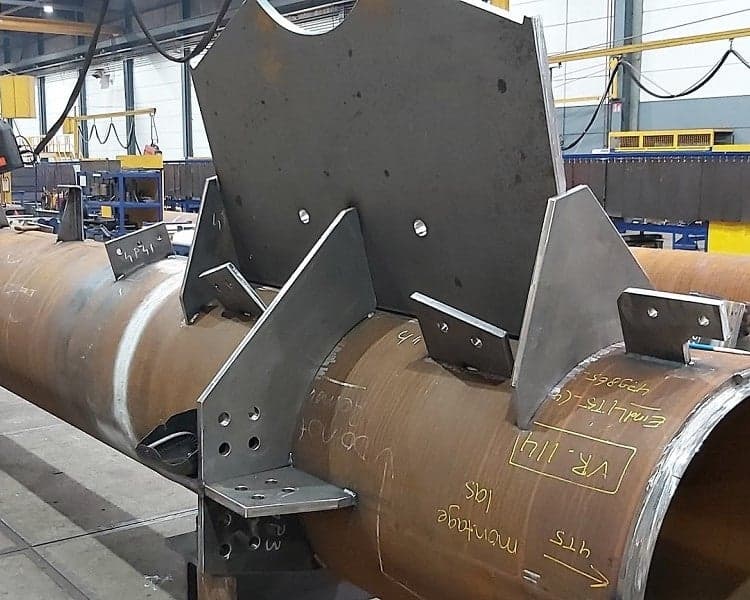

A mega treliça é construída a partir de secções ocas circulares, e as suas ligações são parcialmente soldadas e parcialmente aparafusadas.
Exportámos todas as forças do SCIA Engineer diretamente para a ligação IDEA StatiCa para realizar os nossos cálculos detalhados. E isso funcionou muito bem. Certamente, quando se tem muitas vigas de ligação com muitas forças diferentes, ter uma exportação direta é muito útil.
Alexander van Beelen
Engenheiro Estrutural – PERGUNTAR A ROMEIN
Países Baixos
Desafios de engenharia
Como se pode imaginar, a mega treliça foi o maior desafio da construção. Os apoios nas suas extremidades eram diferentes – de um lado estavam ligados, e do outro estavam ligados e deslizantes, o que apresentou uma situação difícil que exigiu o IDEA StatiCa mais alguns cálculos manuais.
Outro grande desafio foi que a estrutura deveria ser capaz de se mover e absorver o movimento das diferentes coberturas.
Porque a cobertura tinha um vão tão largo e foi construída sobre a estrutura existente, os movimentos eram bastante grandes. E as diferentes partes do edifício tinham de ser capazes de se mover de forma independente umas das outras. Esse foi um verdadeiro desafio neste projeto. Utilizámos o IDEA StatiCa para nos ajudar a alcançar isto.
Alexander van Beelen
Engenheiro Estrutural – PERGUNTAR A ROMEIN
Países Baixos

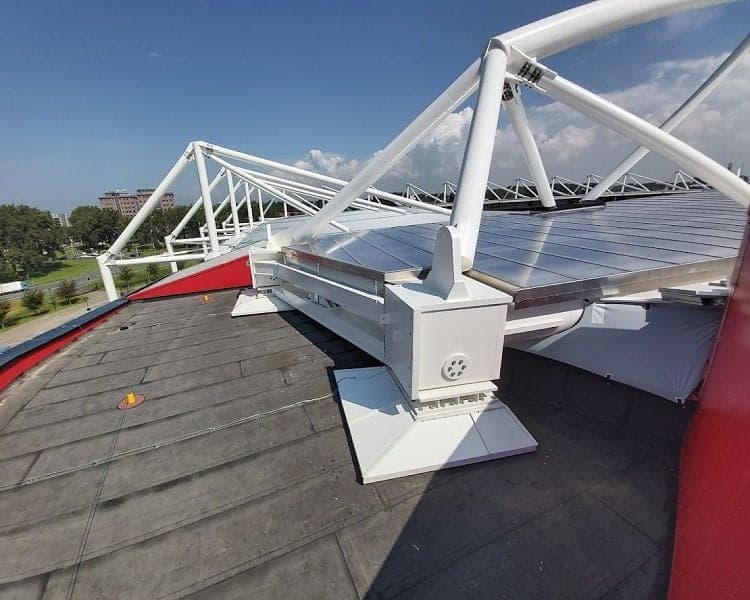

Foram projetados vários apoios deslizantes criativos para deslocamentos em duas direções, mantendo ao mesmo tempo forças de tirante para resistir ao colapso progressivo. As juntas tinham de poder deslizar livremente, em alguns casos até 250 milímetros em ambas as direções. Isso representa meio metro de comprimento de deslizamento mais extra para tolerâncias.
A equipa utilizou discos de borracha e um material de lubrificação especial na placa deslizante de cada viga para que pudessem mover-se livremente em duas direções. Num caso, construíram um design de "boca de crocodilo" em que uma viga podia mover-se numa direção e a segunda viga noutra direção, cada uma sem arrastar a outra consigo.
Todos os detalhes foram verificados no IDEA StatiCa Connection em diferentes posições da distância de deslizamento.
Devido ao prazo muito apertado, os cálculos de projeto e de pormenorização decorreram quase em simultâneo. Assim, sempre que algo mudava no projeto, tínhamos de ajustar os cálculos de pormenorização e os desenhos. O IDEA StatiCa foi realmente útil porque basta importar as novas forças e recalcular. Não é necessário alterar nada.
Alexander van Beelen
Engenheiro Estrutural – PERGUNTAR A ROMEIN
Países Baixos
Soluções e Resultados
Aproximadamente 2.500 toneladas de aço foram projetadas, produzidas, conservadas e montadas para criar a nova cobertura. E após apenas um ano desde o projeto até à conclusão, o Estádio AFAS está completo e novamente aberto aos espetadores.
De facto, pode agora acomodar cerca de 2.500 espetadores adicionais graças à nova cobertura ser mais alta e estender-se quatro metros mais para o interior do estádio em todos os lados, permitindo mais lugares mais próximos do relvado e protegidos das intempéries. Os postes de iluminação foram substituídos por iluminação LED sustentável, integrada de forma elegante na borda da cobertura.
O estádio renovado parece agora maior e mais imponente. Visto de longe, a impressionante espinha dorsal da gigantesca viga branca brilhante no lado sudoeste reforça a identidade do Estádio AFAS, e os braços de grua conferem ainda mais poder e atração à imponente estrutura.
Sobre a ASK Romein
Fundada em 2000, a ASK Romein é um grupo de empresas de construção com escritórios na Bélgica e nos Países Baixos. Especializam-se em construção total em aço, industrial, offshore, de pontes e turnkey.
Graças à sua experiência técnica e investimento em atividades de construção complementares, a equipa da ASK Romein projeta e entrega todos os tipos de projetos de construção aos seus clientes em todo o mundo.
A empresa ganhou a categoria de infraestruturas, estruturas industriais & recreativas nos IDEA StatiCa Excellence Awards 2021 com o projeto EDGE Amsterdam West.
Descubra o que o engenheiro diz sobre o projeto

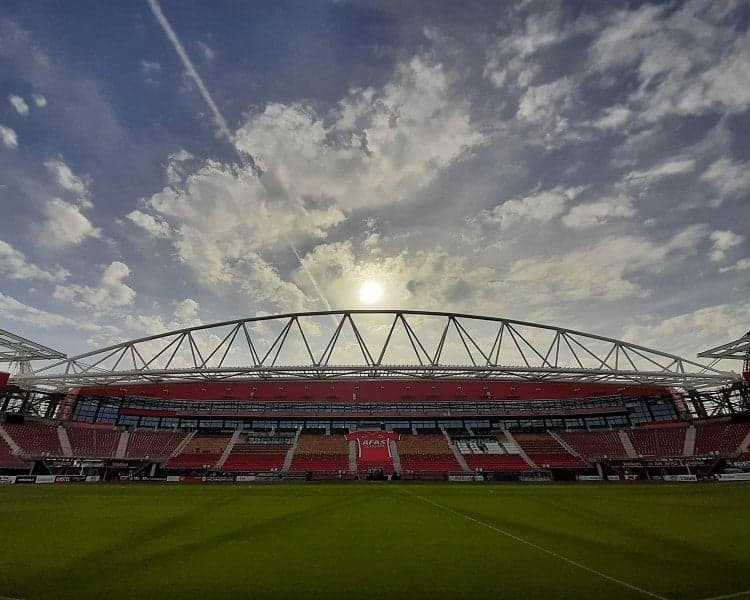

Megatreliça

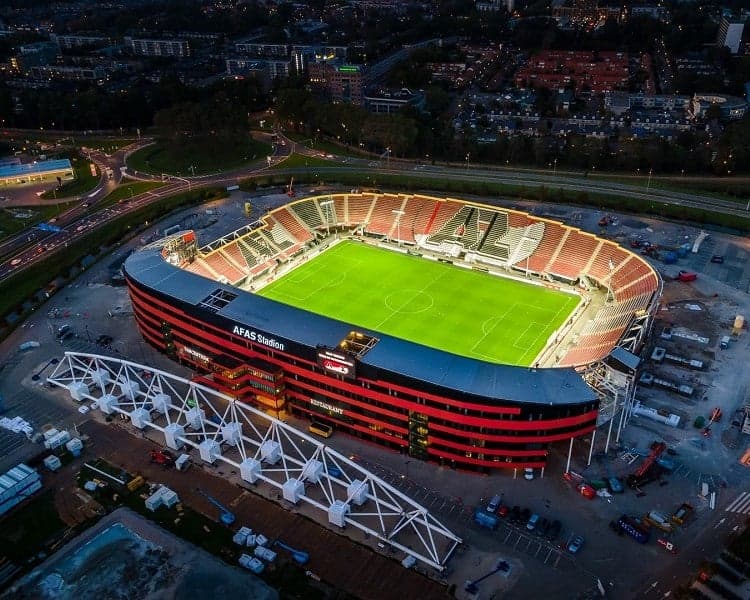

Estádio AFAS

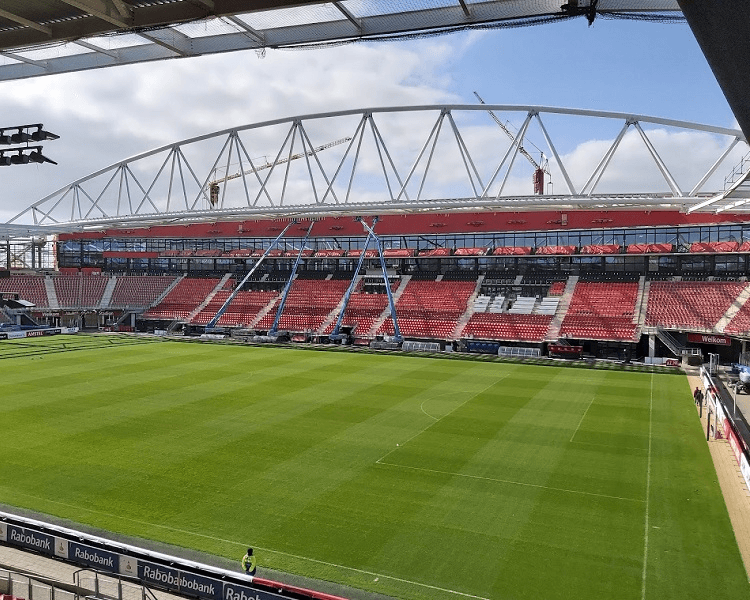

Megatreliça
Megatreliça
Construção de cobertura de estádio

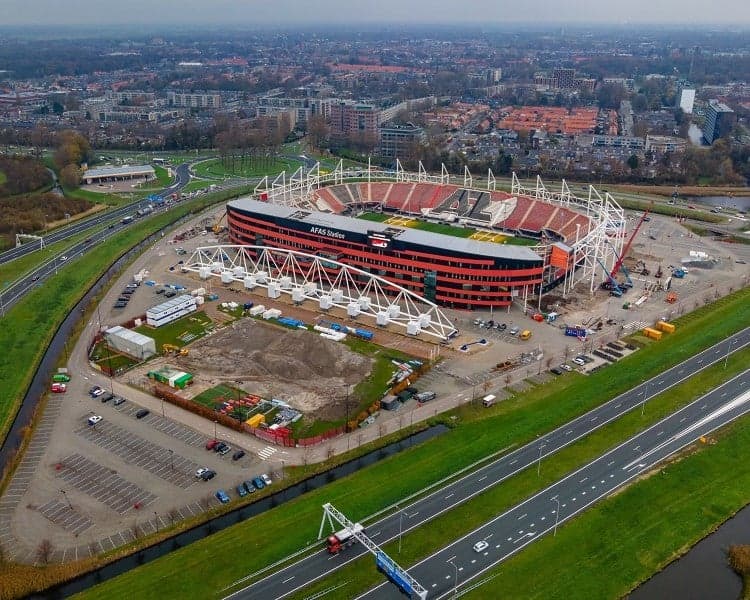

AFAS Stadium

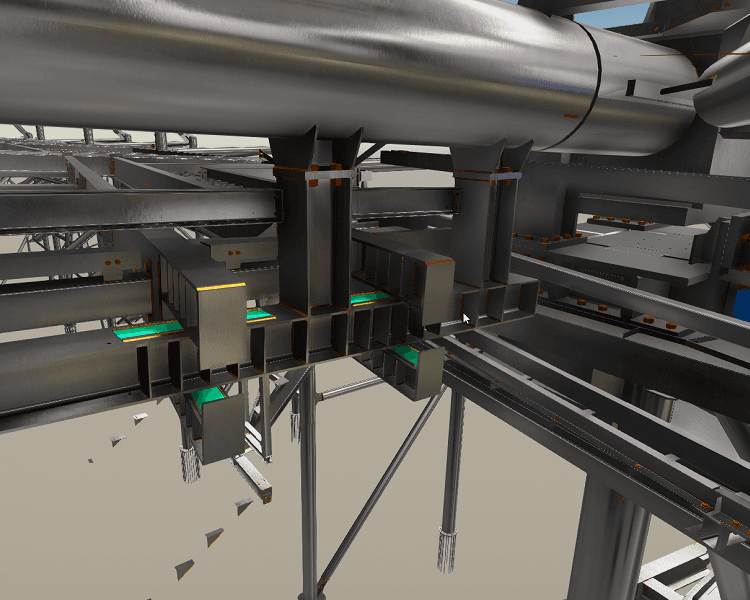

Pormenor de construção
Detalhe da ligação
Pormenor de construção
