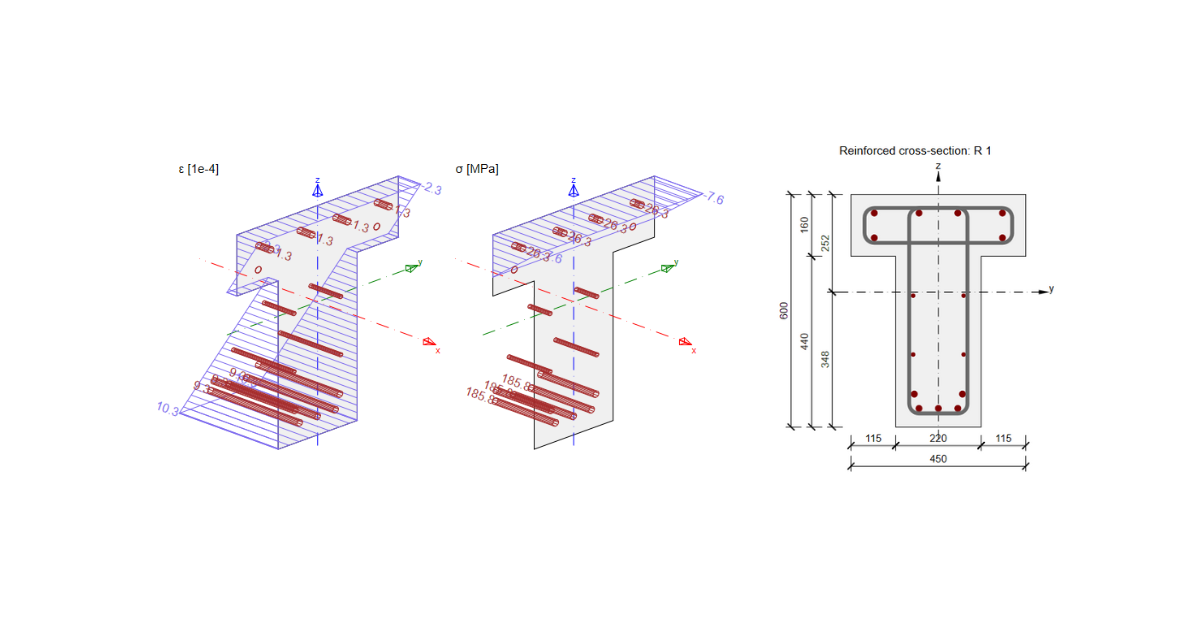

正常使用极限状态在 RCS 中的结果 - 应力限制、裂缝宽度、构造要求

应用程序中有四个专注于正常使用极限状态结果的选项卡。

• 总体结果
• 应力限制
• 裂缝宽度
• 构造要求

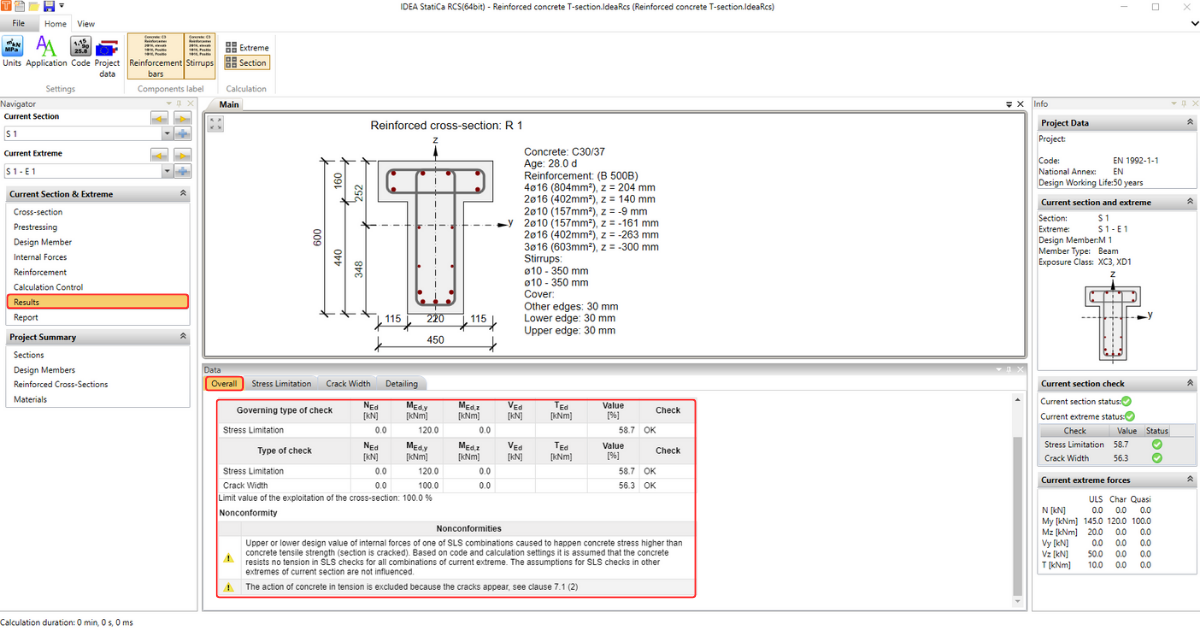

在第一个选项卡中，您可以找到总体结果的简要概览。您将只看到通过计算控制所选分析的结果。

其余选项卡专用于各项校核。但在查看这些内容之前，我们需要了解计算的假设条件。因此，请阅读以下文章：正常使用极限状态的计算假设。掌握这些知识后，我们可以继续逐步了解各项结果。

应力限制

首先是应力限制校核。该计算将计算所得应力与欧洲规范规定的限值进行比较。具体数值的获取方式以及我们所处理的基本情况（就应力限值而言），可在以下文章中找到：应力限制校核。

在了解布局和显示选项后，我们将探讨如何使用结果以及如何对其进行调整。

布局

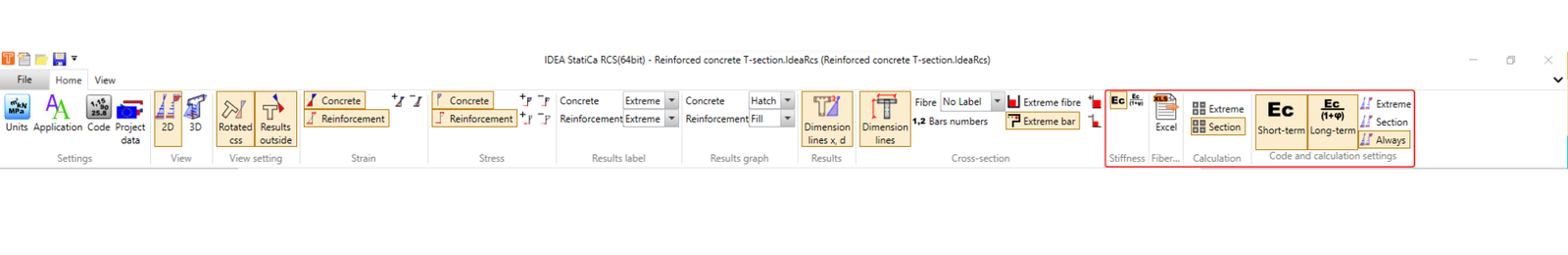

查看顶部功能区，"设置"部分专用于规范和项目数据，对工作流程的所有步骤均相同。

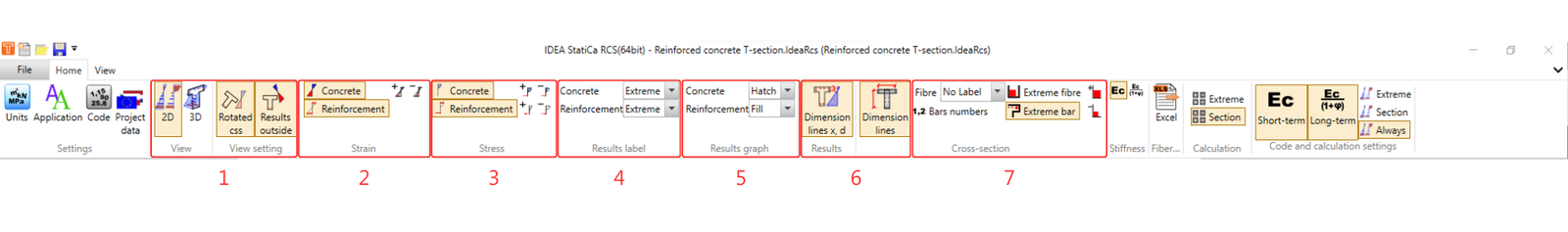

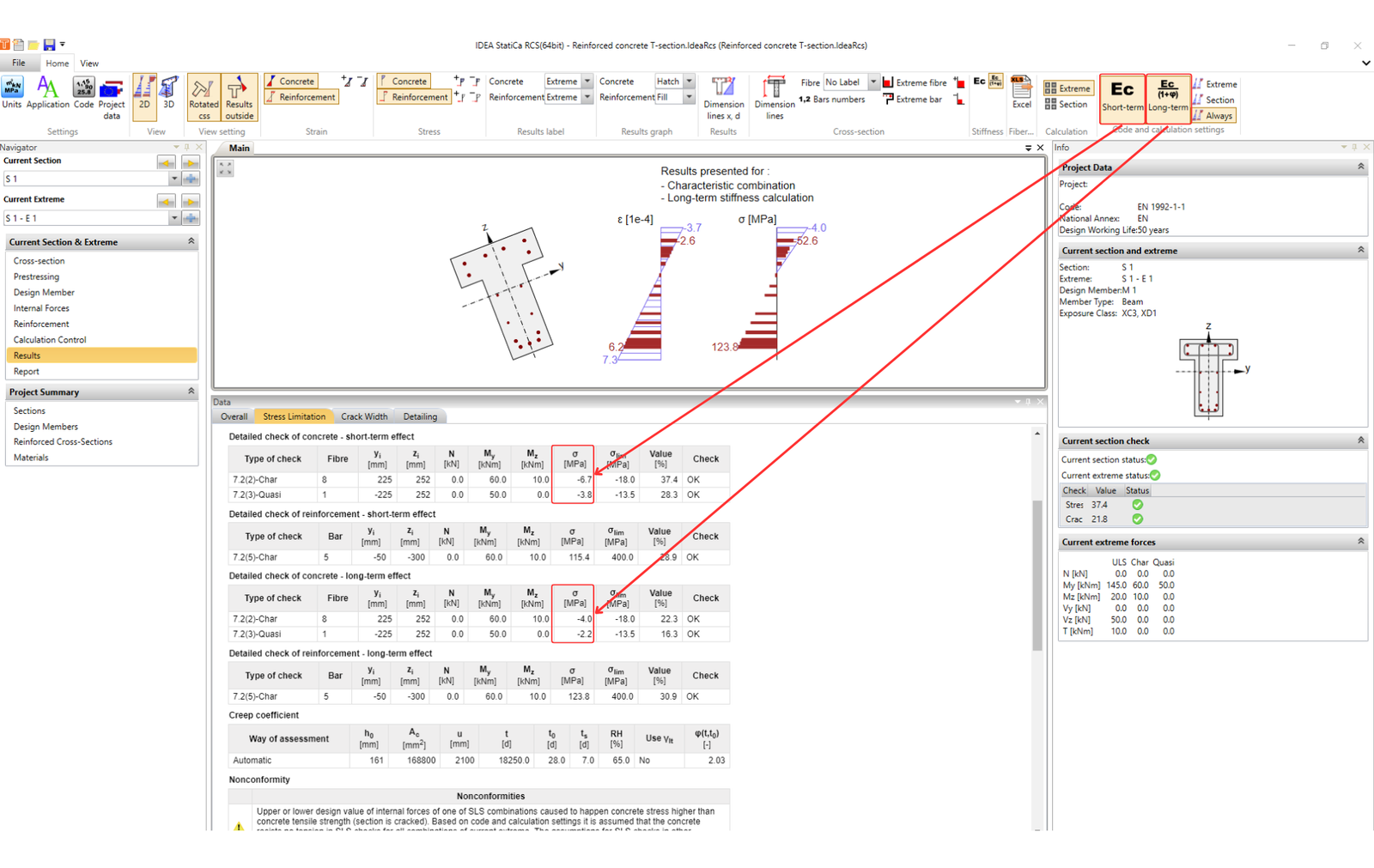

以下部分则有所不同。请注意下图，图中标注了用于调整结果图形显示的选项：

选项说明：

1. 在 2D 和 3D 视图之间切换的选项。对于 2D 视图，可以选择是否显示旋转后的截面，或截面内部/外部的结果。
2. 该选项卡用于开启/关闭混凝土和钢筋截面的应变图及其尺寸调整。
3. 该选项卡用于开启/关闭混凝土和钢筋截面的应力图及其尺寸调整。
4. 显示图表极值的选项，可选择全部显示或全部不显示。
5. 接下来，可以修改图表的填充方式。
6. 以下两个按钮用于开启/关闭尺寸标注线。
7. 最后一部分专用于截面。可以选择显示钢筋和纤维编号并调整其位置，也可以显示极值钢筋和纤维。

计算

顶部功能区中其余按钮与计算本身相关。

对于应力限制，如本章开头所述，共有 4 项规范校核。根据 7.2 (2) 和 7.2 (3) 进行的前两项校核，分别针对两种情况：考虑或不考虑长期效应（混凝土流变）的影响。

对于短期效应，采用弹性模量 E_cm。

对于长期效应，采用有效弹性模量 E_c,eff = E_cm/(1+φ)。其中 φ 为徐变系数。

长期效应因此包含在徐变中。

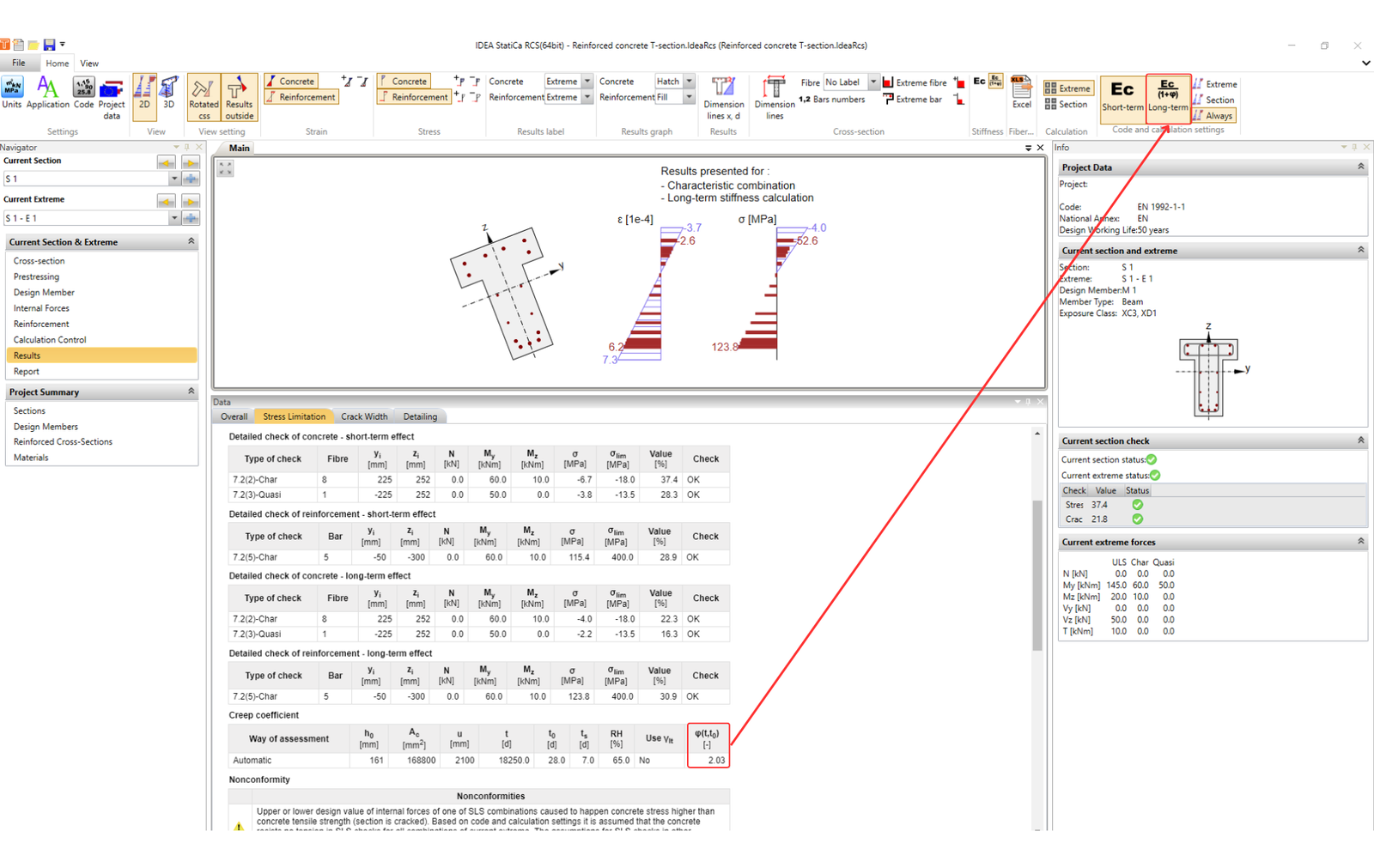

徐变系数可由软件计算（默认选项），也可在 设计构件 中手动设置。请注意，在 RCS 中，徐变系数采用线性计算。

规范校核通过将混凝土和钢筋中计算所得应力与 EN 1992-1-1 第 7.2 条规定的限值进行比较来实现。

高级用户提示

当 7.2 (3) 的限值被超出时，有一种方法可以影响结果。当考虑非线性徐变系数计算时，允许采用较高的 k₂ 系数值。

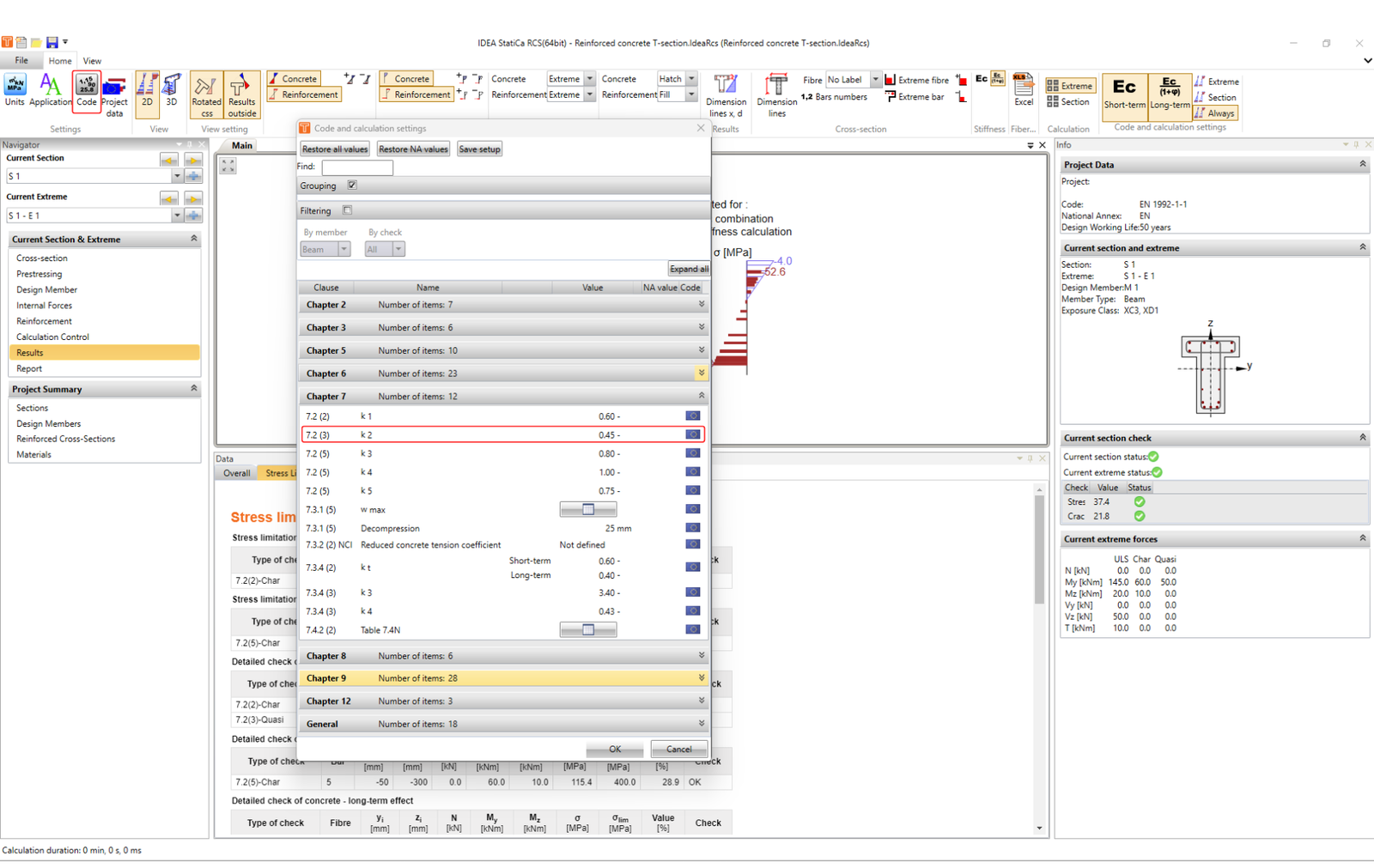

可在规范设置中修改 k₂ 的值：

但请记住，此时需要更精确地确定徐变系数。

让我们总结一下可用的选项：

• 徐变系数由软件采用线性计算得出。此时必须使用系数 k₂ = 0.45（默认设置）。
• 徐变系数设为用户输入值。当考虑非线性徐变时，可将系数提高至 k₂ = 0.6。

裂缝宽度

若混凝土应力高于混凝土抗拉强度，则该截面被视为开裂截面。正常使用极限状态校核中的下一项规范校核为裂缝宽度。

有关理论、假设以及裂缝宽度计算在 RCS 中的实现方式，请参阅 理论背景 - 裂缝。

为全面理解，还建议阅读以下文章：大保护层厚度截面的裂缝宽度校核。

裂缝宽度的规范校核通过将计算所得裂缝宽度 w_k 与根据第 7.3.1 (5) 条规定的限值 w_lim 进行比较来实现。

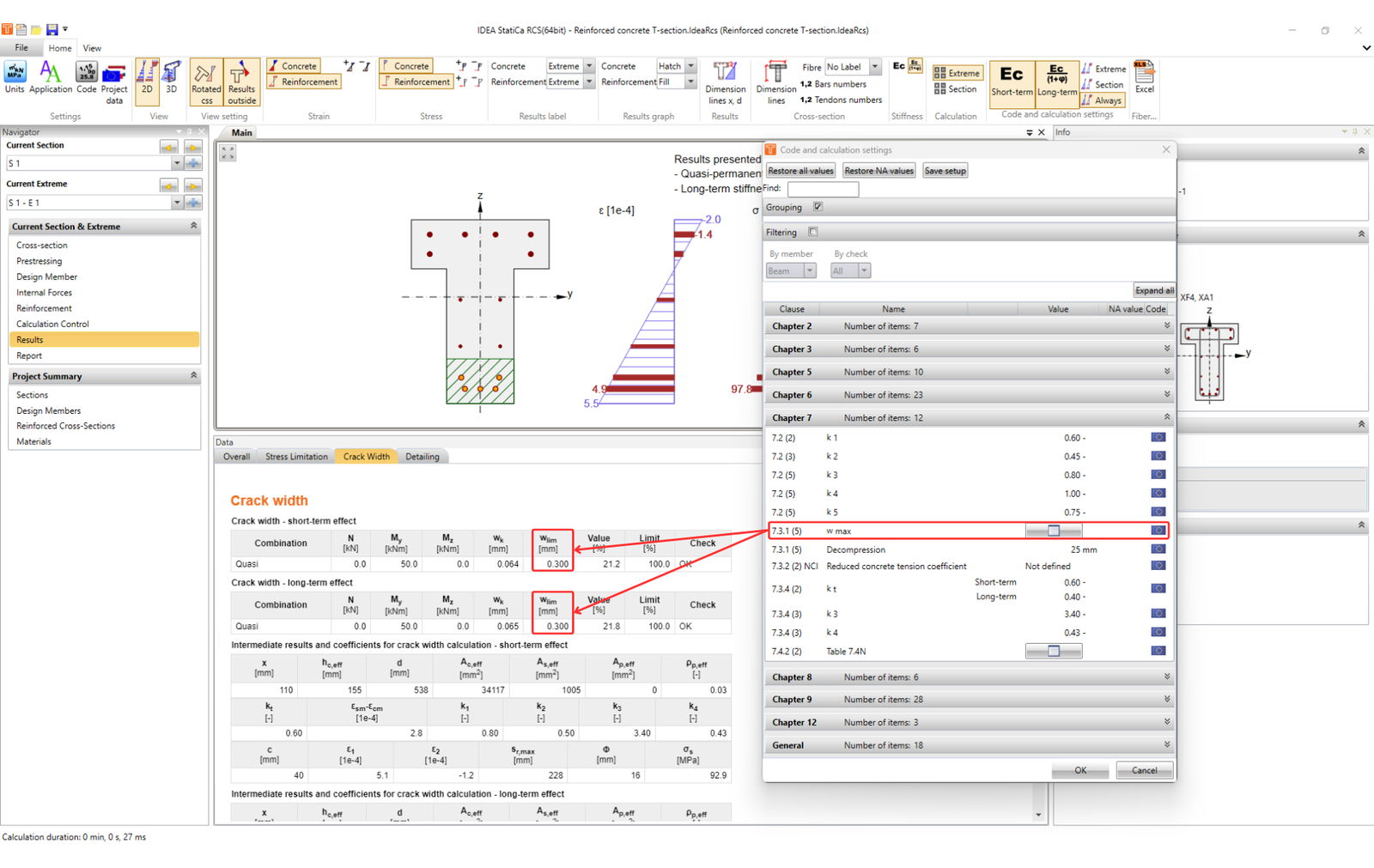

已实现的限值可在规范设置中找到。

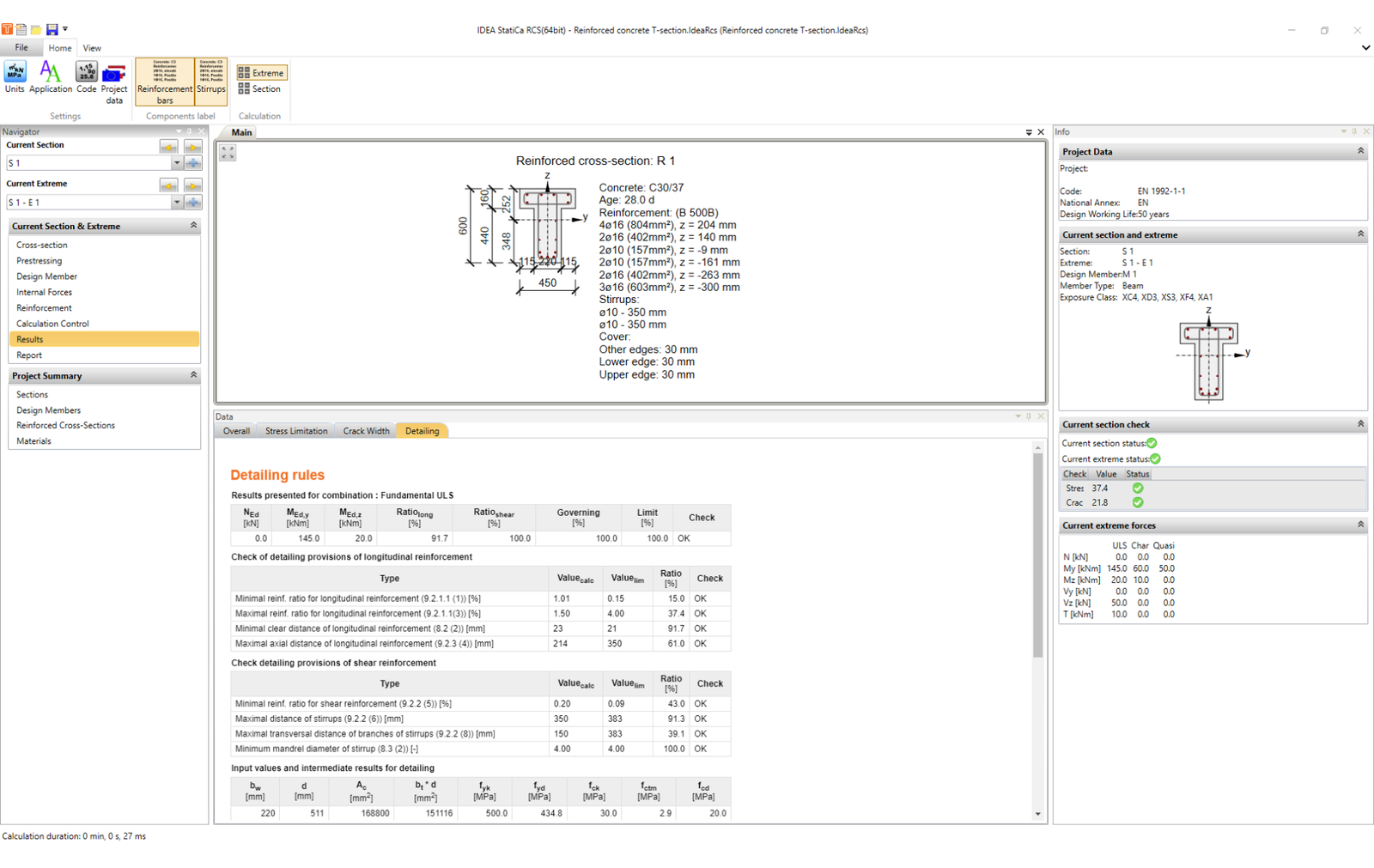

构造要求

构造要求是正常使用极限状态校核中的最后一项规范校核。

进行校核所依据的内力列于表格开头。

以下为校核条件，均取自欧洲规范，每项条件标题旁均注明了具体条款的参考编号。

其后为基于输入数据在计算中所用数值的信息。

高级用户提示

为加快设计速度，有时会在 RCS 中输入简化的钢筋方案。在这种情况下，建议在计算控制中关闭构造要求校核，并根据更详细的图纸手动进行校核。
