首先，让我们详细了解此功能如何影响校核。顾名思义，它是对相互作用校核的一种修改。您可以通过以下链接了解更多关于该校核本身的内容。
在链接文章中，您将发现该校核涉及剪力、扭矩和弯矩之间的相互作用。有限相互作用校核功能影响来自剪力的纵向力 ΔFtd,s 的使用方式，该力与来自扭矩的纵向力 ΔFtd,t 叠加，并在相互作用校核中与弯矩组合。
在以下文章中，您可以了解来自剪力的纵向力 ΔFtd,s 如何应用于截面以进行相互作用评估。
简而言之：计算纵向剪力 ΔFtd,s 。
\[\Delta F_{td,s} = V_{ed}(cot \theta -cot \alpha ) \]
然后将其施加到抗剪截面的重心处，若无法确定抗剪截面，则施加到整个截面的重心处。接下来，确定纵向扭转力，并在相互作用校核中对截面进行 N+My+Mz+ΔFtd,s+ΔFtd,t 组合的评估。
现在，我们终于要介绍此功能的作用了。如果勾选了有限相互作用校核复选框，则在特定条件下，来自剪力的纵向力将不在相互作用校核中考虑。因此，让我们先了解此排除功能在 RCS 软件中的工作方式，然后再了解在 Beam 软件中的工作方式。
RCS 软件中的有限相互作用校核
以下内容以单独使用 RCS 软件的示例为参考。该功能可在设计构件部分找到。
若启用该功能，来自剪力的纵向力 ΔFtd,s 将不应用于项目中的任何截面或极值工况。同时还需记住为其定义适用的承载能力极限状态组合。
Beam 软件中的有限相互作用校核
在 Beam 软件中，您可以在混凝土设计 1D – 数据中找到此功能。
若启用，将在梁上距支座 d（截面有效高度）范围内定义区域，在该区域内来自剪力的纵向力 ΔFtd,s 被排除。
这意味着，如果您在该区域内定义校核位置，并在 RCS 软件中通过顶部功能区的"详细"按钮查看规范校核结果，您将看到这些截面的 ΔFtd,s 值为零。区域外的截面将包含 ΔFtd,s 力进行校核。
在下图中，截面 1、2 和 5 将在排除 ΔFtd,s 的情况下进行校核。
图示为一个分阶段梁（包含施工阶段）的示例，其中直接定义了校核位置。对于钢筋混凝土梁，其中定义了所谓的钢筋区域，代表单一的配筋截面，并自动搜索设计极值，靠近支座的这些钢筋区域将被划分为子区域（从支座起长度为 d）。然后分别在各子区域内搜索极值，从而产生更多的极值工况。
我们将以一个仅定义了一个钢筋区域的简支梁为例进行说明。
若关闭有限相互作用校核（默认设置），将在该区域内搜索所有内力的极值，并对所有极值包含 ΔFtd,s 力进行截面评估。
若启用有限相互作用校核，该区域将被划分为三个子区域，各子区域独立搜索极值。在 RCS 的详细结果中，我们可以看到，对于落在最外侧子区域的极值，ΔFtd,s 被排除；对于中间子区域的极值，ΔFtd,s 被包含在相互作用校核中。
与欧洲规范的关联

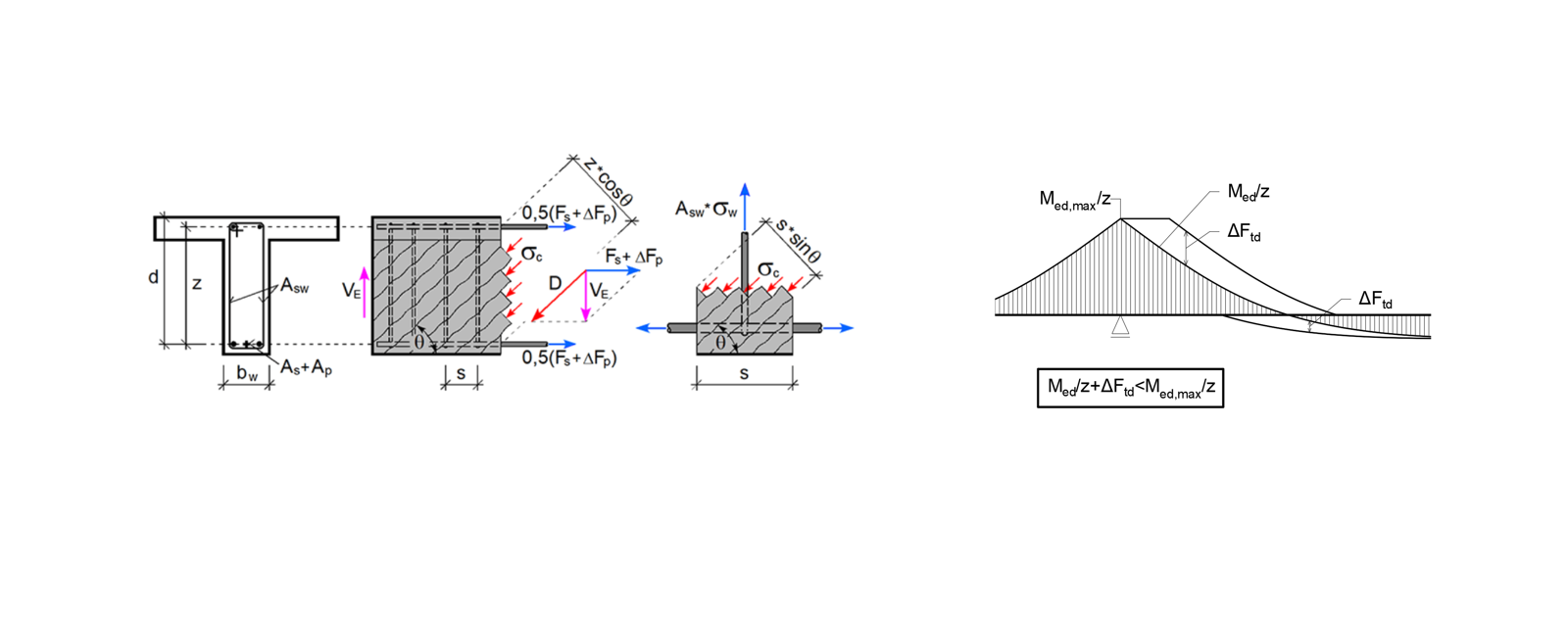

EN 1992-1-1 第 6.2.3 (7) 条规定，必须将纵向拉力计入受拉腹板纵向钢筋中，但条件是不得超过 MEd,max/z 的值。另一方面，Beam 软件假定该力将出现在第一根斜压杆之后的梁拉压杆模型中。若假设第一根斜压杆的角度为 45°，则第一根斜压杆将在上述距离 d 处终止。条件 (MEd/z) + ΔFtd ≤ MEd,max/z 未被直接控制，因此可能出现在距支座略大于 d 的位置，施加的来自剪力的纵向力大于规范要求值的情况。
