Sobre o Projeto

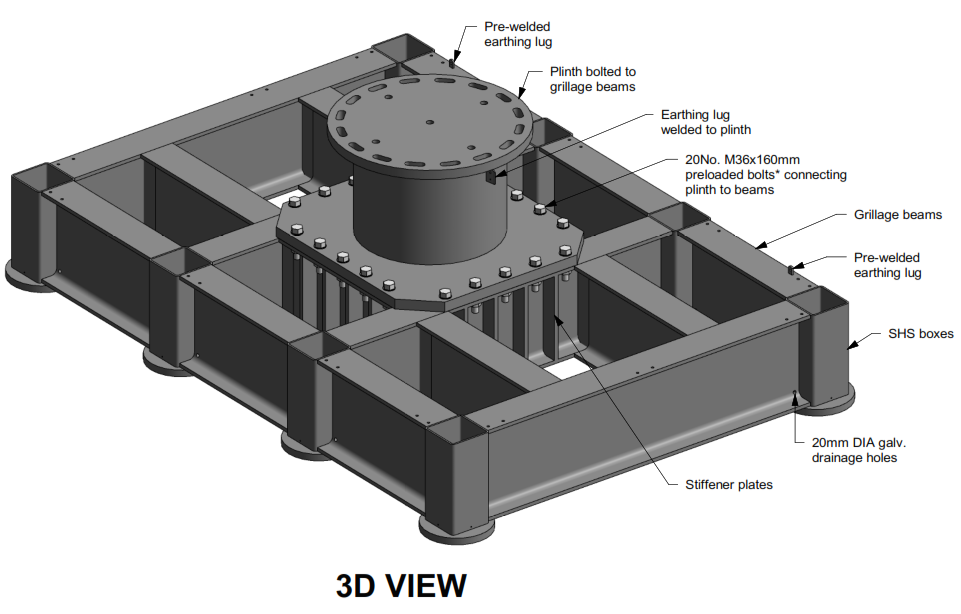

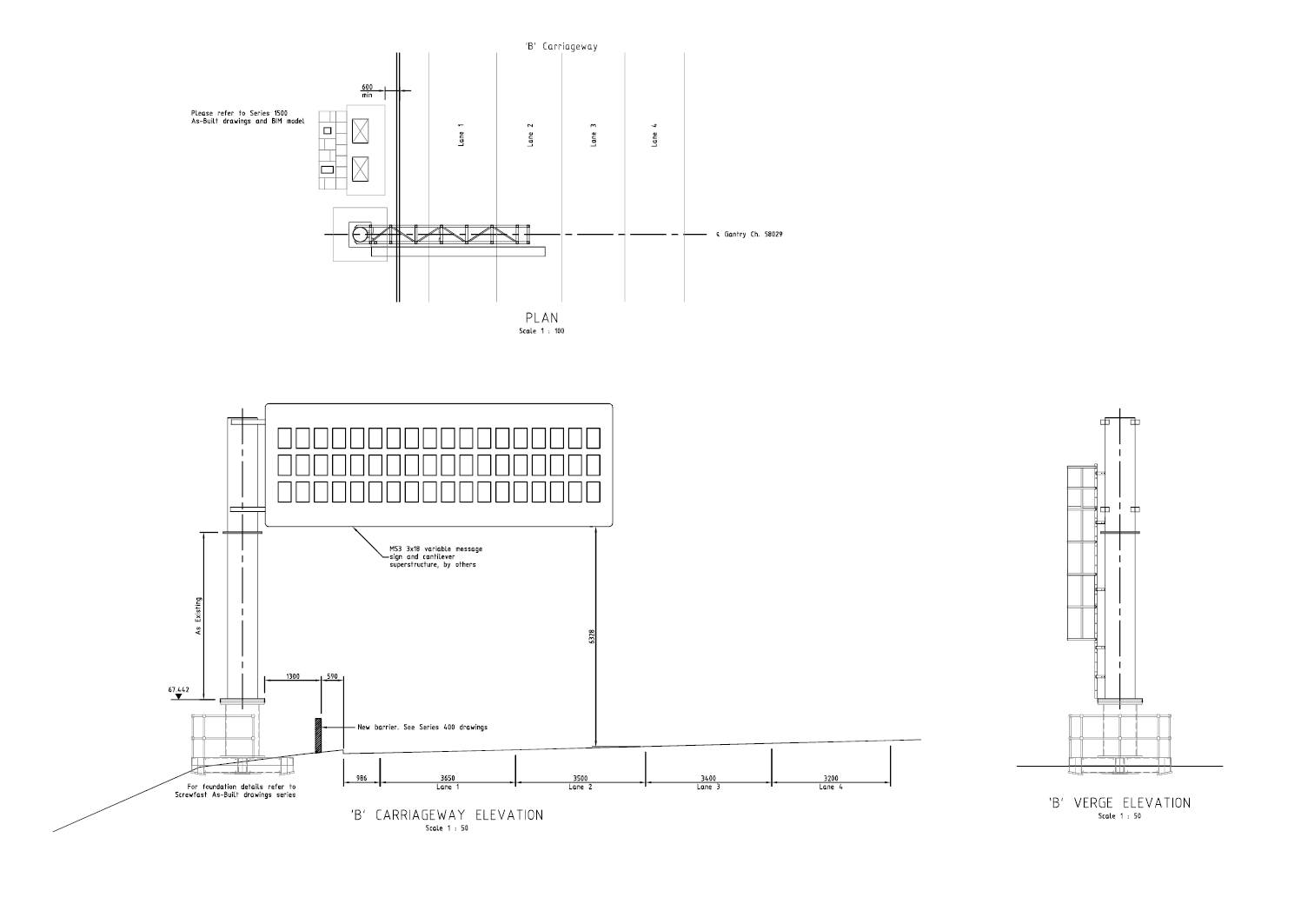

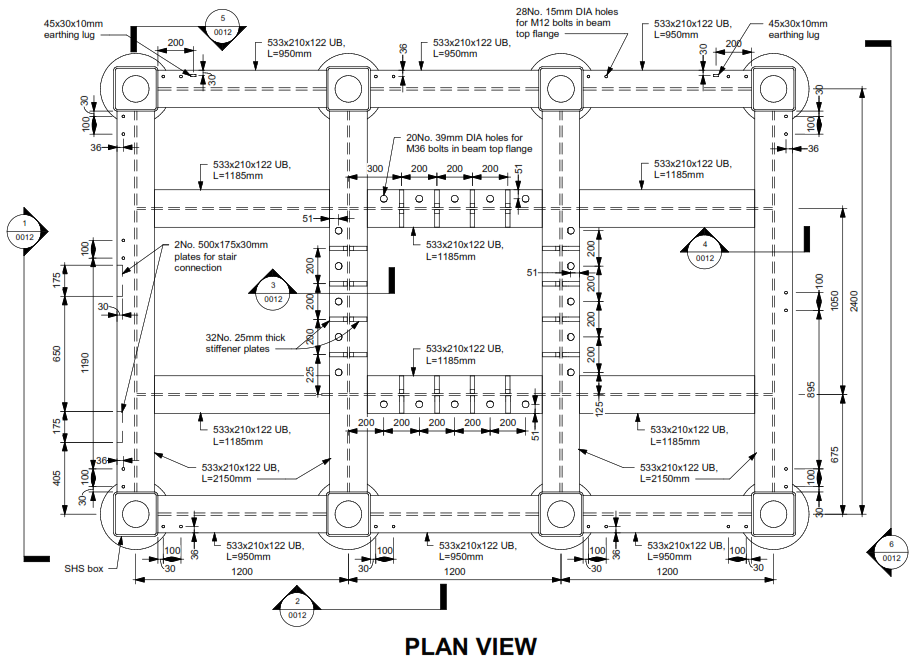

A modernização da sinalização da autoestrada M1 exigiu uma estrutura em anel em consola suportada por uma subestrutura de grelha de aço, fixada com estacas helicoidais num talude de aterro. Posicionado sobre uma das autoestradas mais movimentadas de Inglaterra, este projeto de verificação independente exigiu cálculos e modelação meticulosos para garantir que a estrutura cumpria os rigorosos requisitos das normas Eurocode, nomeadamente em matéria de fadiga sob condições de tráfego intenso.
A Richter Associates, uma empresa de engenharia com sede na Polónia especializada em obras temporárias e engenharia geotécnica, assumiu o projeto. A equipa, liderada pelo Engenheiro Principal Maciej Adamczyk, combinou experiência em obras temporárias e dimensionamento de ligações para apresentar uma solução eficiente e precisa. Este projeto destacou a capacidade da Richter Associates de integrar ferramentas inovadoras como o IDEA StatiCa nos seus fluxos de trabalho, alcançando tanto a excelência técnica como a satisfação do cliente.
Desafios de Engenharia

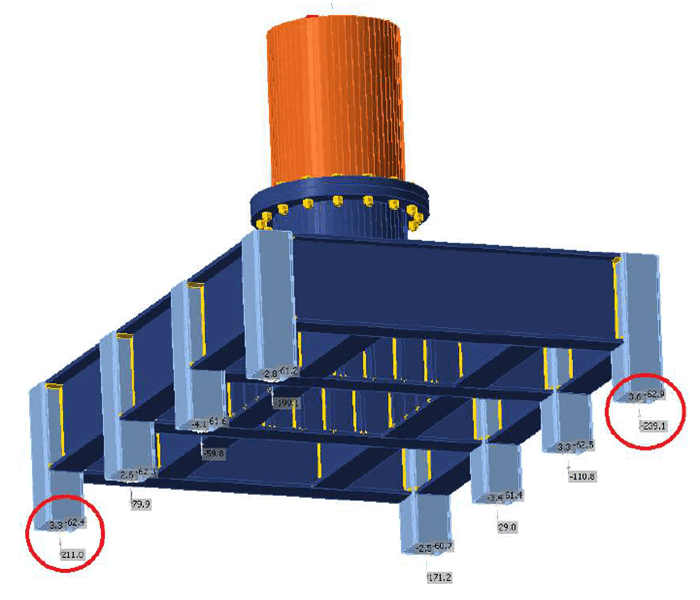

Este projeto apresentou uma série de desafios técnicos e logísticos. A estrutura em anel em consola, localizada num talude de aterro, tinha de suportar cargas repetitivas induzidas pelo tráfego e forças de colisão acidental, cumprindo simultaneamente os rigorosos requisitos de fadiga e robustez definidos na CD 365 e nas normas Eurocode. Foram necessárias verificações de fadiga para todos os elementos estruturais e chapas, em particular soldaduras, parafusos e enrijecedores, onde os picos de tensão com elevada utilização eram mais prováveis. O IDEA StatiCa foi determinante para determinar de forma rápida e precisa as gamas de tensão em todas as partes, uma capacidade sem equivalente noutros programas.
As verificações de fadiga para todos os elementos estruturais e chapas do pórtico foram cruciais. O IDEA StatiCa permitiu-nos determinar de forma muito rápida e precisa as gamas de tensão em todas as partes, incluindo as soldaduras, o que nenhum outro software conseguia alcançar nos prazos exigidos
Maciej Adamczyk
Engenheiro Principal – Richter Associates
Polônia
As forças de colisão, que não faziam parte da especificação de projeto original, introduziram complexidade adicional. Estas forças afetaram significativamente a utilização das chapas de aço e dos parafusos, exigindo uma análise sofisticada para garantir a conformidade sem sobredimensionamento. A estrutura assentava também em 12 estacas helicoidais para estabilizar e distribuir as cargas em condições de solo variáveis, complicando ainda mais o processo de verificação.
Inicialmente, a equipa planeou verificar cada ligação individualmente. No entanto, dado o número de elementos interdependentes, esta abordagem revelou-se ineficiente. Em alternativa, a equipa adotou uma abordagem de modelação global com o IDEA StatiCa, permitindo analisar todas as ligações simultaneamente e simplificar o processo. O ritmo acelerado do mercado de obras temporárias no Reino Unido acrescentou pressão adicional, tornando necessária uma solução capaz de entregar resultados dentro de prazos apertados sem comprometer a precisão ou a conformidade.
Utilizar o IDEA StatiCa neste projeto permitiu-nos poupar tempo significativo, respondendo rapidamente a todos os requisitos de tensão e fadiga. No mercado britânico, onde a rapidez de execução é crucial, isto foi uma mudança de paradigma.
Maciej Adamczyk
Engenheiro Principal – Richter Associates
Polônia
Soluções e Resultados

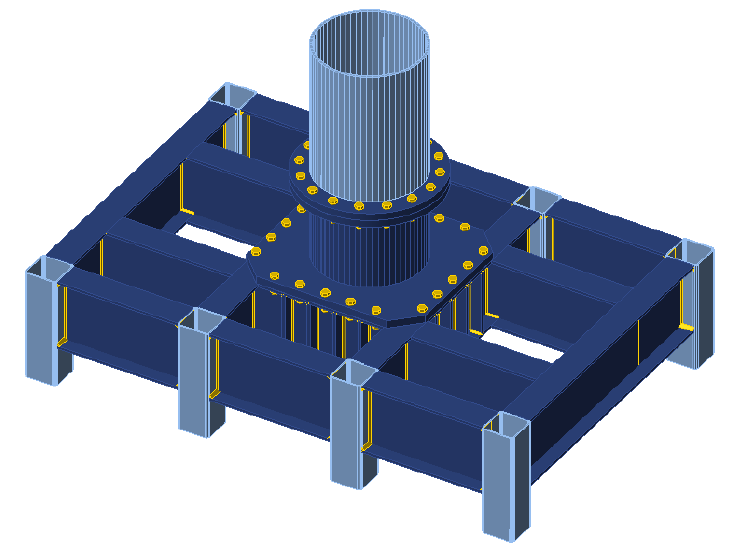

O fluxo de trabalho começou com o Tekla Structural Designer para a modelação de base, que forneceu informações sobre as distribuições de carga e as reações das estacas em condições normais. Desde o início, a equipa planeou utilizar o IDEA StatiCa Connection para verificações detalhadas de ligações, mas à medida que o projeto evoluiu, o âmbito alargou-se para cobrir todos os elementos estruturais num único modelo. Esta transição para um modelo global, facilitada pelo Método dos Elementos Finitos Baseado em Componentes (CBFEM) do IDEA StatiCa, permitiu à Richter Associates analisar de forma abrangente combinações de carga complexas, picos de tensão e efeitos de fadiga.
A flexibilidade do IDEA StatiCa na configuração de ligações com elementos e chapas de enrijecimento revelou-se inestimável. Estas ferramentas permitiram à equipa definir pormenores complexos e avaliar o seu comportamento sob condições de carga específicas, garantindo a conformidade com as normas de fadiga da CD 365 e do Eurocode. Uma das funcionalidades mais destacadas do programa foi a sua capacidade de consolidar múltiplas verificações de ligações num único modelo, melhorando significativamente a eficiência do fluxo de trabalho e a precisão. Ao adotar esta abordagem, a equipa não só poupou tempo considerável como também garantiu resultados consistentes em todos os elementos da estrutura.
A capacidade de analisar secções inteiras da estrutura com múltiplas ligações num único modelo tornou o processo de dimensionamento mais rápido e preciso.
Maciej Adamczyk
Engenheiro Principal – Richter Associates
Polônia

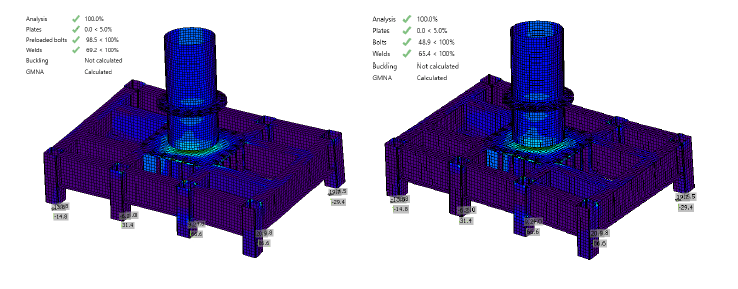

O programa abordou também os desafios relacionados com os requisitos de robustez. O pórtico foi verificado para forças de impacto aumentadas sem necessidade de redesenho ou reforço, evitando custos e atrasos desnecessários. Os relatórios automáticos do IDEA StatiCa melhoraram ainda mais o processo, fornecendo resultados profissionais e de elevada qualidade que superaram as expectativas do cliente, simplificando a comunicação e reforçando a confiança das partes interessadas.
Este projeto demonstrou a eficiência do IDEA StatiCa quando necessitamos de verificações normativas precisas sob ações complexas. A sua utilidade para trabalhos de verificação independente não tem paralelo.
Maciej Adamczyk
Engenheiro Principal – Richter Associates
Polônia
Este projeto sublinhou o valor único do IDEA StatiCa como mais do que uma simples ferramenta de dimensionamento de ligações. A sua capacidade de analisar secções inteiras de uma estrutura com múltiplas ligações num único modelo tornou-o uma solução indispensável para projetos complexos. A combinação de flexibilidade, rapidez e precisão, aliada às suas capacidades de relatório automático, demonstrou como o IDEA StatiCa pode transformar fluxos de trabalho e responder aos requisitos mais exigentes de um projeto.
Sobre a Richter Associates Poland
Fundada em 1990, a Richter Associates é especializada no dimensionamento de obras temporárias, embora a sua vasta experiência lhes permita oferecer serviços de engenharia altamente desenvolvidos para todos os projetos de construção. Com uma grande experiência em edifícios, pontes, obras geotécnicas, obras marítimas, reabilitações, caminhos de ferro, infraestruturas e demolições, não há desafio de construção que não consigam aceitar. Reúnem os engenheiros e administradores, parceiros e gabinetes que compõem a sua equipa numa organização unificada e profundamente colaborativa. A Richter Associates (Polónia) foi criada em 2021 e é considerada uma das melhores dentro do Richter Group, executando projetos no Reino Unido, Alemanha, Noruega e Polónia. São conhecidos por assumir e concluir os projetos mais complexos, sendo a sua competência de engenharia e cultura empresarial uma força motriz por detrás deste sucesso.
