Giới thiệu về Dự án

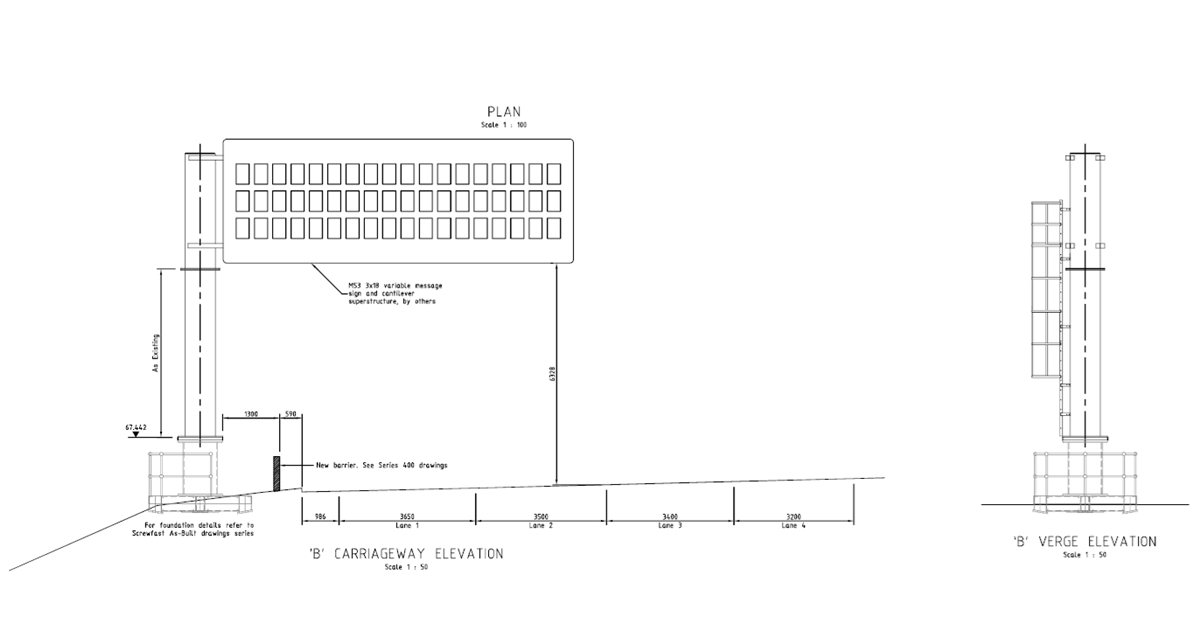

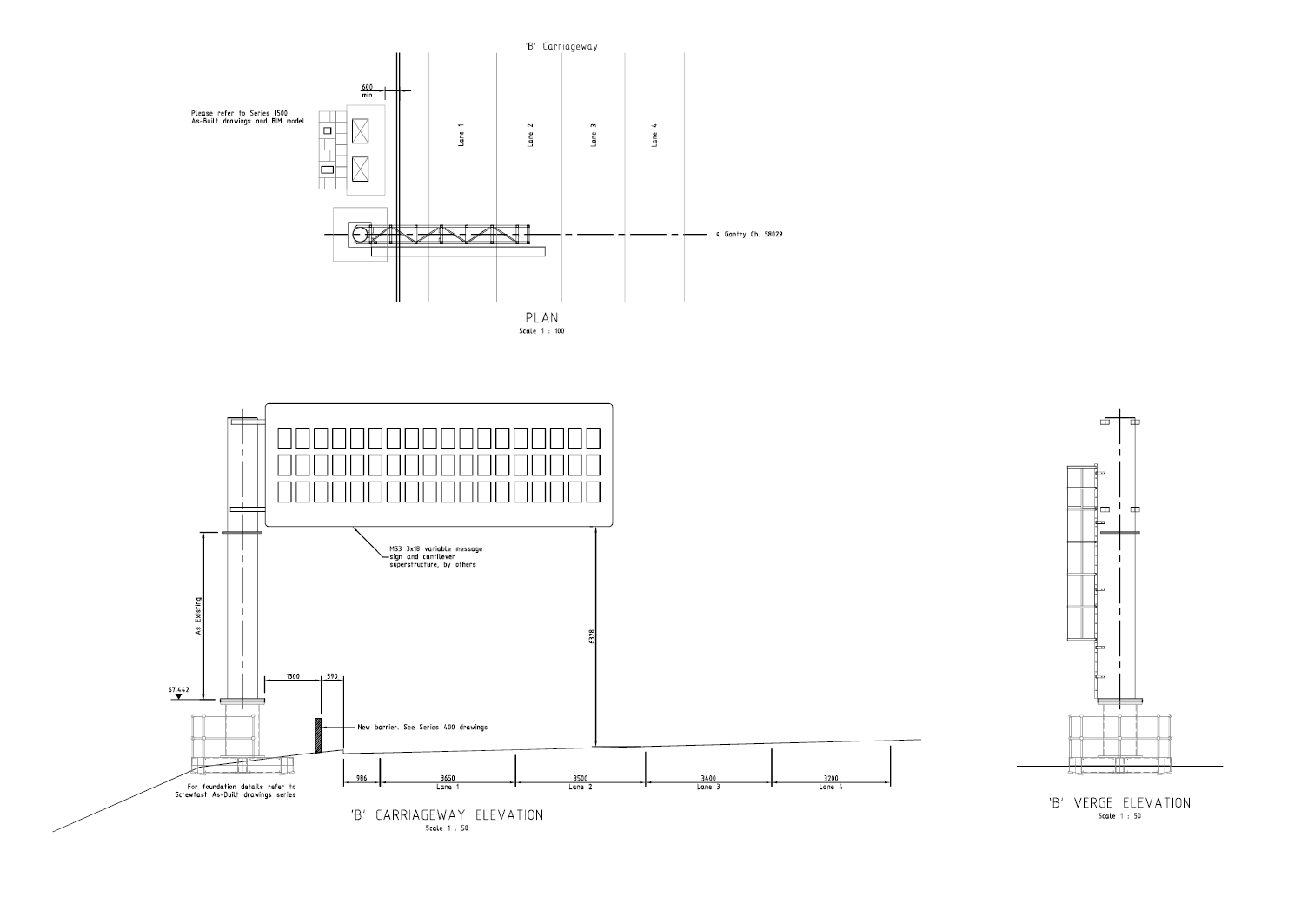

Việc nâng cấp hệ thống biển báo trên đường cao tốc M1 đòi hỏi một kết cấu vòng công xôn được đỡ bởi kết cấu phụ dạng lưới thép, được cố định bằng cọc vít trên mái dốc đắp. Được bố trí trên một trong những đường cao tốc bận rộn nhất nước Anh, dự án kiểm tra độc lập này yêu cầu tính toán và mô hình hóa tỉ mỉ để đảm bảo kết cấu đáp ứng các tiêu chuẩn Eurocode nghiêm ngặt, đặc biệt là về mỏi dưới điều kiện tải trọng giao thông cao.
Richter Associates, một công ty kỹ thuật có trụ sở tại Ba Lan chuyên về công trình tạm thời và kỹ thuật nền đất, đã thực hiện dự án này. Nhóm kỹ sư, do Kỹ sư Chính Maciej Adamczyk dẫn dắt, đã kết hợp chuyên môn về công trình tạm thời và thiết kế liên kết để đưa ra giải pháp hiệu quả và chính xác. Dự án này làm nổi bật khả năng của Richter Associates trong việc tích hợp các công cụ tiên tiến như IDEA StatiCa vào quy trình làm việc của họ để đạt được cả sự xuất sắc về kỹ thuật lẫn sự hài lòng của khách hàng.
Thách thức Kỹ thuật

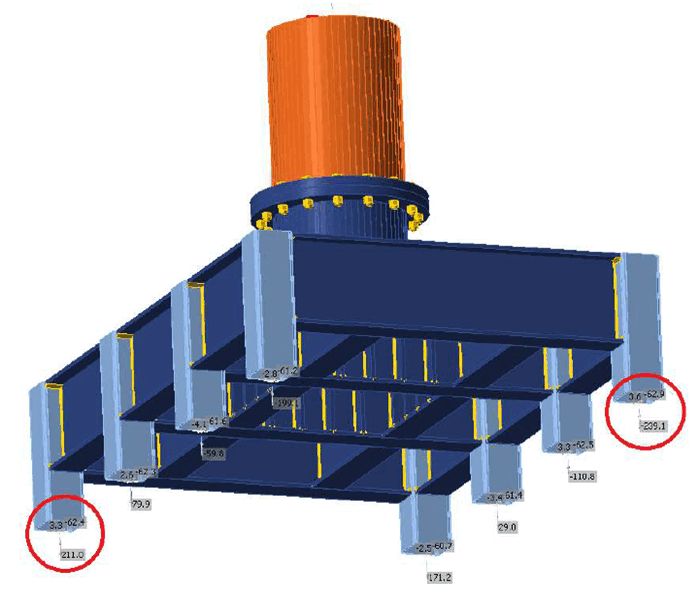

Dự án này đặt ra nhiều thách thức kỹ thuật và hậu cần. Kết cấu vòng công xôn, nằm trên mái dốc đắp, cần chịu được các tải trọng lặp lại do giao thông gây ra và lực va chạm bất ngờ, đồng thời đáp ứng các yêu cầu nghiêm ngặt về mỏi và độ bền vững được quy định trong CD 365 và các tiêu chuẩn Eurocode. Kiểm tra mỏi được yêu cầu cho tất cả các cấu kiện và bản thép, đặc biệt là mối hàn, bu lông và sườn tăng cứng, nơi các đỉnh ứng suất có hệ số sử dụng cao có khả năng xảy ra nhất. IDEA StatiCa đóng vai trò then chốt trong việc xác định nhanh chóng và chính xác dải ứng suất trong tất cả các bộ phận, một khả năng mà các phần mềm khác không thể sánh được.
Kiểm tra mỏi cho tất cả các cấu kiện kết cấu và bản thép của cổng trục là vô cùng quan trọng. IDEA StatiCa cho phép chúng tôi xác định nhanh chóng và chính xác phạm vi ứng suất trong tất cả các bộ phận, bao gồm cả các mối hàn, điều mà không có phần mềm nào khác có thể thực hiện được trong khung thời gian yêu cầu
Maciej Adamczyk
Kỹ sư chính – Richter Associates
Ba Lan

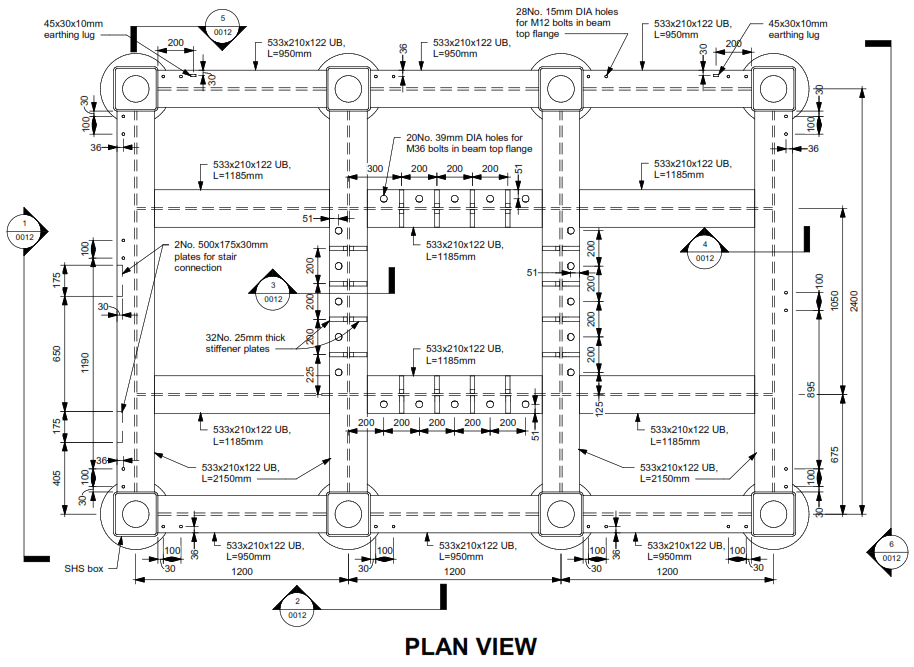

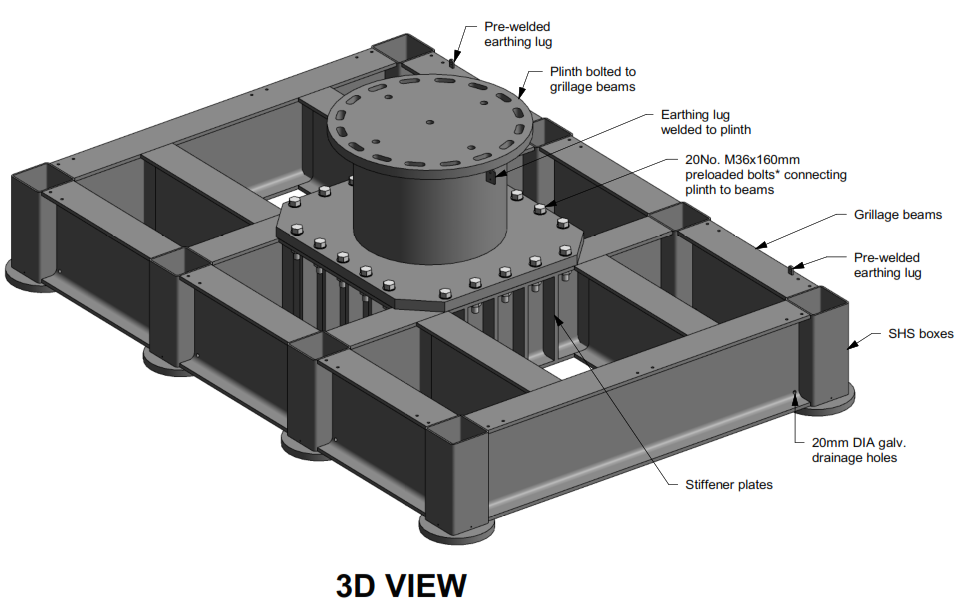

Lực va chạm, vốn không nằm trong thông số kỹ thuật thiết kế ban đầu, đã tạo thêm sự phức tạp. Các lực này ảnh hưởng đáng kể đến hệ số sử dụng của các bản thép và bu lông, đòi hỏi phân tích phức tạp để đảm bảo tuân thủ tiêu chuẩn mà không thiết kế dư thừa. Kết cấu cũng dựa vào 12 cọc vít để ổn định và phân phối tải trọng trên các điều kiện đất biến đổi, làm phức tạp thêm quá trình kiểm tra.
Ban đầu, nhóm kỹ sư dự định kiểm tra từng liên kết riêng lẻ. Tuy nhiên, do số lượng các phần tử phụ thuộc lẫn nhau, cách tiếp cận này tỏ ra không hiệu quả. Thay vào đó, nhóm đã áp dụng phương pháp mô hình hóa tổng thể sử dụng IDEA StatiCa, cho phép họ phân tích tất cả các liên kết đồng thời và hợp lý hóa quy trình. Thị trường công trình tạm thời tại Anh với nhịp độ nhanh đã tạo thêm áp lực, đòi hỏi một giải pháp có thể cung cấp kết quả trong thời hạn chặt chẽ mà không ảnh hưởng đến độ chính xác hay sự tuân thủ tiêu chuẩn.
Việc sử dụng IDEA StatiCa cho dự án này đã giúp chúng tôi tiết kiệm đáng kể thời gian, nhanh chóng đáp ứng tất cả các yêu cầu về ứng suất và mỏi. Tại thị trường Anh, nơi tiến độ nhanh là yếu tố then chốt, đây là một bước ngoặt thực sự.
Maciej Adamczyk
Kỹ sư Chính – Richter Associates
Ba Lan
Giải pháp và Kết quả

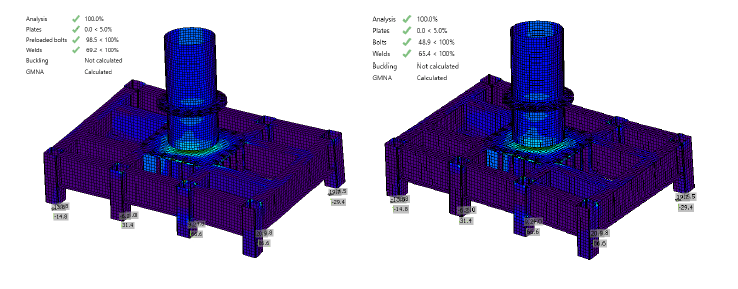

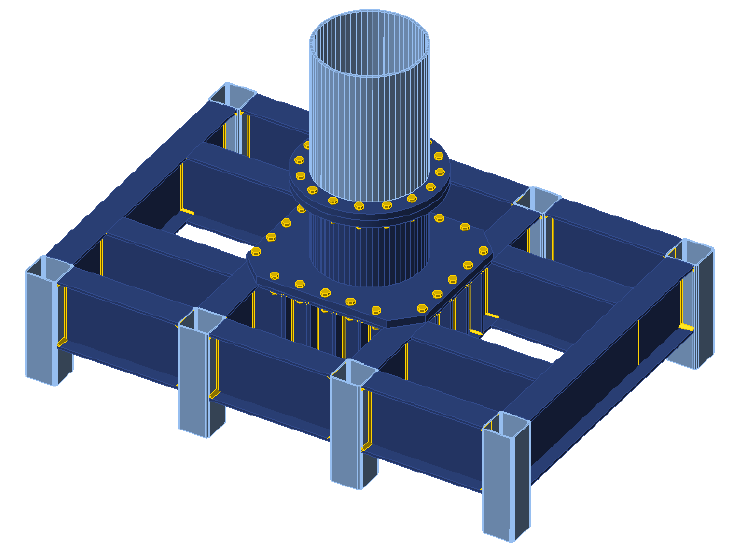

Quy trình làm việc bắt đầu với Tekla Structural Designer để mô hình hóa cơ bản, cung cấp thông tin về phân phối tải trọng và phản lực cọc trong điều kiện tiêu chuẩn. Ngay từ đầu, nhóm đã lên kế hoạch sử dụng IDEA StatiCa Connection để kiểm tra liên kết chi tiết, nhưng khi dự án phát triển, phạm vi mở rộng để bao gồm tất cả các cấu kiện kết cấu trong một mô hình duy nhất. Sự chuyển đổi sang mô hình tổng thể này, được thực hiện bởi phương pháp CBFEM (phương pháp phần tử hữu hạn dựa trên cấu kiện) của IDEA StatiCa, cho phép Richter Associates phân tích toàn diện các tổ hợp tải trọng phức tạp, đỉnh ứng suất và hiệu ứng mỏi.
Tính linh hoạt của IDEA StatiCa trong việc tạo hình các liên kết bằng cách sử dụng các cấu kiện và bản tăng cứng đã tỏ ra vô cùng hữu ích. Các công cụ này cho phép nhóm xác định các chi tiết phức tạp và đánh giá hành vi của chúng trong các điều kiện tải trọng cụ thể, đảm bảo tuân thủ các tiêu chuẩn mỏi CD 365 và Eurocode. Một trong những tính năng nổi bật của phần mềm là khả năng hợp nhất nhiều kiểm tra liên kết vào một mô hình duy nhất, cải thiện đáng kể hiệu quả quy trình làm việc và độ chính xác. Bằng cách áp dụng phương pháp này, nhóm không chỉ tiết kiệm được thời gian đáng kể mà còn đảm bảo kết quả nhất quán trên tất cả các phần tử của kết cấu.
Khả năng phân tích toàn bộ các đoạn kết cấu với nhiều liên kết trong một mô hình đã giúp quá trình thiết kế nhanh hơn và chính xác hơn.
Maciej Adamczyk
Kỹ sư chính – Richter Associates
Ba Lan
Phần mềm cũng giải quyết các thách thức liên quan đến yêu cầu về độ bền vững. Cổng biển báo được kiểm tra với lực va chạm tăng cao mà không cần thiết kế lại hay gia cường, tránh được các chi phí và sự chậm trễ không cần thiết. Tính năng lập báo cáo tự động của IDEA StatiCa đã nâng cao hơn nữa quy trình bằng cách cung cấp các kết quả đầu ra chuyên nghiệp, chất lượng cao vượt quá mong đợi của khách hàng, đơn giản hóa việc giao tiếp và tăng cường sự tin tưởng của các bên liên quan.
Dự án này cho thấy IDEA StatiCa hiệu quả như thế nào khi chúng ta cần kiểm tra tiêu chuẩn chính xác dưới các tải trọng phức tạp. Khả năng sử dụng của phần mềm này cho công việc kiểm tra độc lập là không thể so sánh.
Maciej Adamczyk
Kỹ sư trưởng – Richter Associates
Ba Lan
Dự án này nhấn mạnh giá trị độc đáo của IDEA StatiCa không chỉ là một công cụ thiết kế liên kết. Khả năng phân tích toàn bộ các phần của kết cấu với nhiều liên kết trong một mô hình duy nhất đã biến nó thành giải pháp không thể thiếu cho các dự án phức tạp. Sự kết hợp giữa tính linh hoạt, tốc độ và độ chính xác, cùng với khả năng lập báo cáo tự động, đã chứng minh cách IDEA StatiCa có thể chuyển đổi quy trình làm việc và đáp ứng các yêu cầu dự án khắt khe nhất.
Giới thiệu về Richter Associates Poland
Được thành lập vào năm 1990, Richter Associates chuyên về thiết kế công trình tạm thời, mặc dù chuyên môn rộng rãi của họ có nghĩa là họ cung cấp các dịch vụ kỹ thuật phát triển cao cho tất cả các dự án thi công. Với kinh nghiệm phong phú làm việc trên các công trình nhà ở, cầu, công trình địa kỹ thuật, công trình biển, cải tạo, đường sắt, hạ tầng và phá dỡ, không có thách thức thi công nào mà họ không thể tiếp nhận. Họ tập hợp các kỹ sư và quản trị viên, cùng các đối tác và đơn vị tạo nên đội ngũ của họ thành một tổ chức thống nhất, hợp tác sâu sắc. Richter Associates (Poland) được thành lập vào năm 2021 và được coi là một trong những đơn vị tốt nhất trong Richter Group, thực hiện các dự án tại Anh, Đức, Na Uy và Ba Lan. Họ được biết đến với việc tiếp nhận và thực hiện các dự án phức tạp nhất, và năng lực kỹ thuật cùng văn hóa công ty là động lực thúc đẩy thành công này.
