Sarokvarrat fedőkötésben

Leírás

E fejezet célja a sarokvarrat fedőkötésben alkalmazott komponensalapú végeselem-módszer (CBFEM) ellenőrzése a komponensmódszerrel (CM). Két lemezt három konfigurációban kapcsolnak össze: harántvarrással, hosszirányú varrással, valamint harántvarrat és hosszirányú varrat kombinációjával. A varrat hossza és torokvastagsága a vizsgálat változó paraméterei. A tanulmány kiterjed a hosszú varratokra is, amelyek teherbírása a feszültségkoncentráció miatt csökkentett. A kapcsolatot normálerő terheli.

Analitikai modell

A sarokvarrat az egyetlen vizsgált komponens a tanulmányban. A varratokat úgy tervezték, hogy azok legyenek a kapcsolat leggyengébb komponensei. A varratot az EN 1993-1-8:2005 szerint tervezték. A sarokvarrat méretezési teherbírását az EN 1993-1-8:2005 4.5.3.2 pontjában megadott iránymódszerrel határozták meg. A sarokvarrat szilárdságának ellenőrzésére rendelkezésre álló számítási módszerek azon egyszerűsítő feltételezésen alapulnak, hogy a feszültségek egyenletesen oszlanak el a sarokvarrat torokkeresztmetszetében, ami a 4.1.1. ábrán látható normálfeszültségekhez és nyírófeszültségekhez vezet, az alábbiak szerint:

• σ_⊥ a torokkeresztmetszetre merőleges normálfeszültség;
• σ_∥ a varrat tengelyével párhuzamos normálfeszültség a keresztmetszetben;
• τ_⊥ a varrat tengelyére merőleges nyírófeszültség (a torokkeresztmetszet síkjában);
• τ_∥ a varrat tengelyével párhuzamos nyírófeszültség (a torokkeresztmetszet síkjában).

A tengellyel párhuzamos σ_∥ normálfeszültséget a varrat méretezési teherbírásának ellenőrzésekor nem kell figyelembe venni.

$$\textsf{\textit{\footnotesize{Fig. 4.1.1 Stresses in a throat section of a fillet weld}}}$$

A sarokvarrat méretezési teherbírása elegendő, ha az alábbi feltételek mindegyike teljesül:

$$\sqrt{\sigma_{\perp}^2 + 3 \cdot ( \tau_{\perp}^2 + \tau_{\perp}^2 )} \le \frac{f_\textrm{u}}{\beta_\textrm{w} \gamma_\textrm{M2}}$$

$$\sigma_{\perp} \le \frac{0.9 f_\textrm{u}}{\gamma_\textrm{M2}}$$

A $150 \cdot a$-nál hosszabb fedőkötéseknél a $\beta_{\mathrm{Lw,1}}$ csökkentési tényező:

$\beta_{\mathrm{Lw,1}} = 1.2 - \frac{0.2 L_\textrm{j}}{150 a}$  de   $\beta_{\mathrm{Lw,1}} \le 1.0$

Numerikus modell

A CBFEM varratkomponensét az Általános elméleti háttér és az EN elméleti háttér ismerteti. Ebben a tanulmányban a varratokhoz nemlineáris rugalmas-képlékeny anyagmodellt alkalmaztak. A határképlékeny alakváltozás a varrat hosszabb részén éri el a határértéket, és a feszültségcsúcsok átrendeződnek.

Teherbírás ellenőrzése

A vizsgált példák és az anyagtulajdonságok áttekintése a 4.1.1. táblázatban található. A varrat-konfigurációk: T a harántvarratra, P a párhuzamos varratra, TP a kettő kombinációjára; lásd a geometriát a 4.1.2. ábrán. Az acélminőség S235 volt (f_y = 235 MPa, f_u = 360 MPa, E = 210 GPa, β_w = 0,8). A részleges biztonsági tényezők: γ_M0 = 1,0, γ_M2 = 1,25. A modell geometriája a 4.1.2. ábrán látható. A lemezek vastagsága 20 mm. A kapcsolat szimmetrikus, és a lemezt a hegesztett toldáskapcsolatból húzzák ki. A lemezek hosszát és szélességét a párhuzamos és harántvarrat hosszának megfelelően igazítják. A varrat teherbírása mindig a mérvadó tönkremeneteli mód. A varrat torokvastagsága 3 mm. A harántvarrat és a párhuzamos varrat hossza változó ebben a paraméteres vizsgálatban.

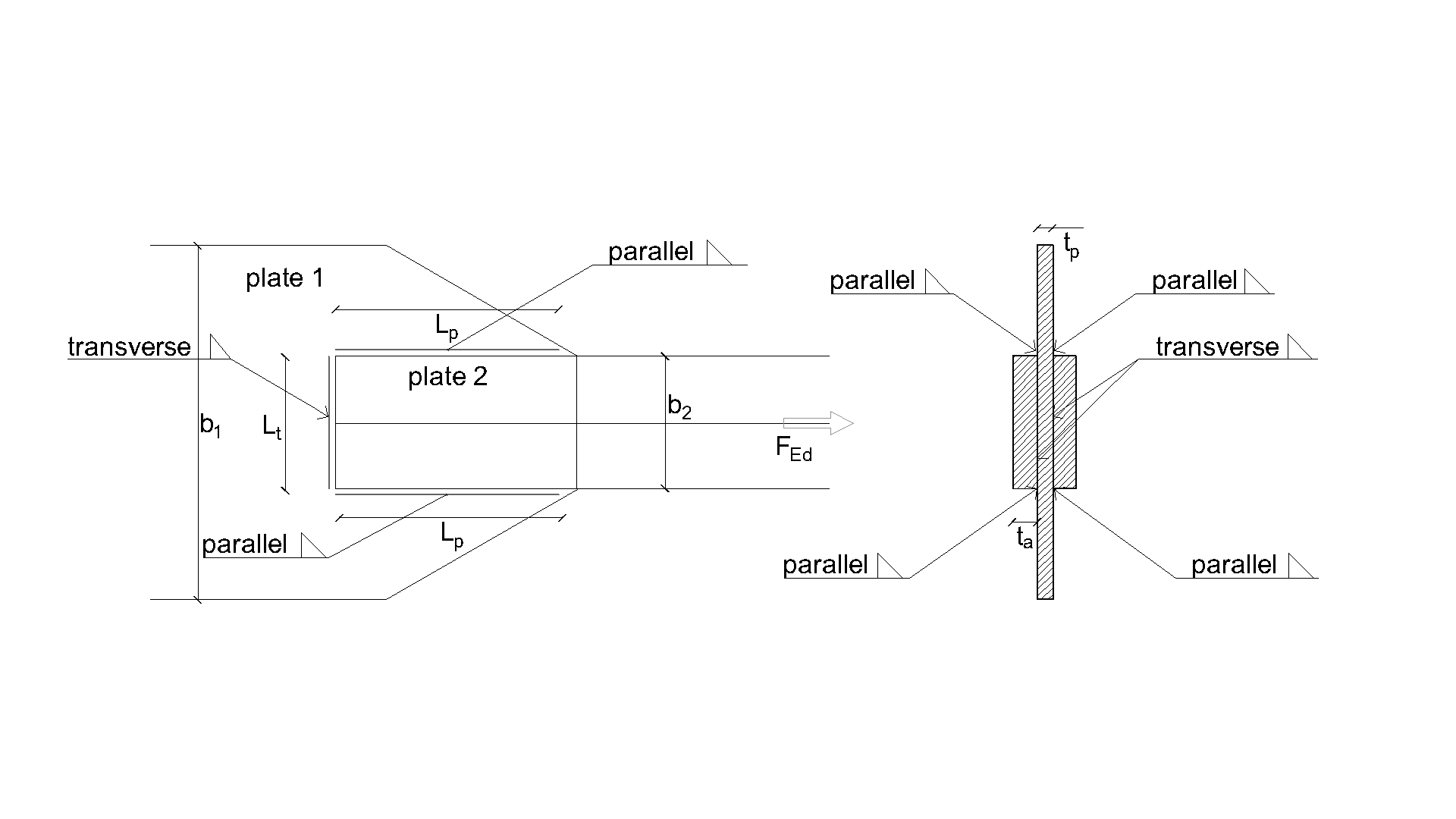

$$\textsf{\textit{\footnotesize{Drawing 4.1 Joint geometry with dimensions}}}$$

A CBFEM által számított méretezési varrat-teherbírást a CM eredményeivel hasonlítják össze. Az eredmények a 4.1.1–4.1.3. táblázatokban és a 4.1.3–4.1.5. ábrákon láthatók.

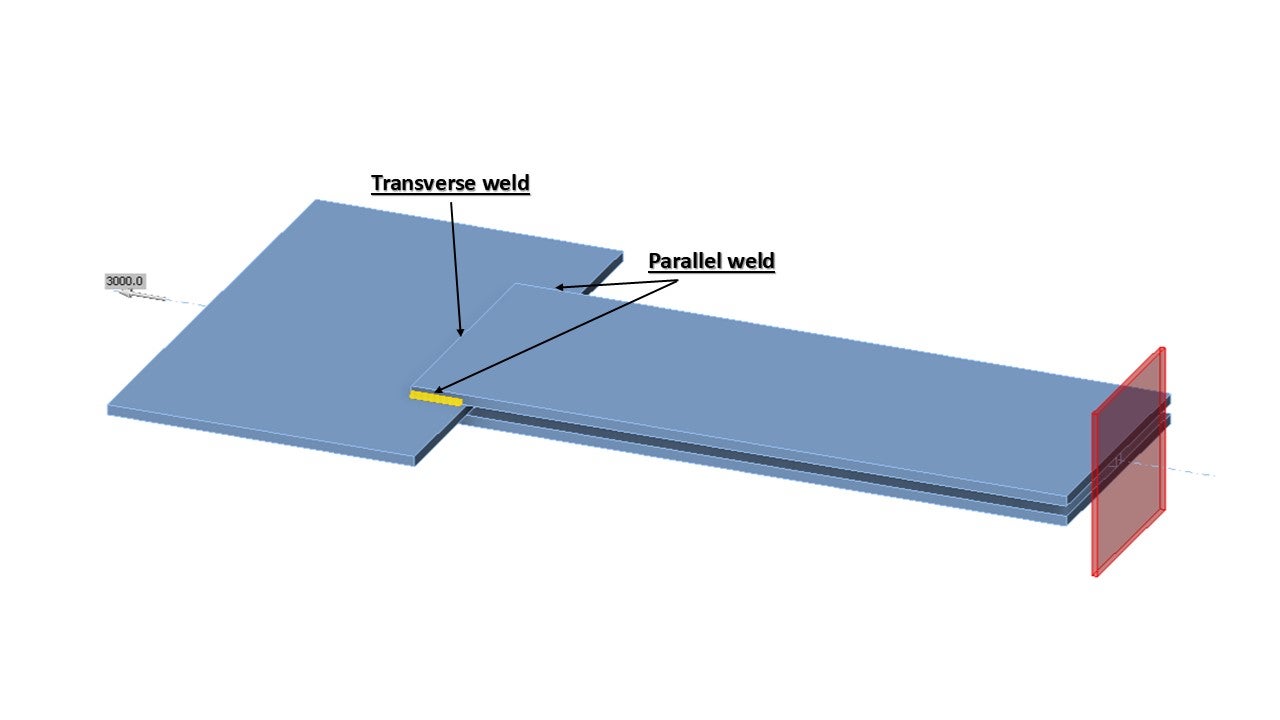

$$\textsf{\textit{\footnotesize{Fig. 4.1.2 Specimen geometry}}}$$

Harántvarrat teherbírásának számítása

$$\sqrt{ \sigma_{\perp}^2 + 3 \cdot \left( \tau_{\perp}^2 + \tau_{\parallel}^2\right)} \leq \frac{f_\textrm{u}}{\beta_{\textrm{w}} \cdot \gamma_{\textrm{M2}}}$$

$$\sigma_{\perp} = \tau_{\perp} = \frac{\sigma_\textrm{N}}{\sqrt{2}} = \frac{N}{L_{\textrm{t}} \cdot a}\cdot \frac{1}{\sqrt{2}}$$

$$\tau_{\parallel} = 0$$

$$\sqrt{ \left( \frac{\sigma_\textrm{N}}{\sqrt{2}} \right)^2 + 3 \cdot \left( \frac{\sigma_\textrm{N}}{\sqrt{2}} \right)^2} \leq \frac{f_\textrm{u}}{\beta_{\textrm{w}} \cdot \gamma_{\textrm{M2}}}$$

$$\sqrt{ \left( \frac{N}{L_{\textrm{t}}\cdot a}\cdot \frac{1}{\sqrt{2}} \right)^2 + 3 \cdot \left( \frac{N}{L_{\textrm{t}}\cdot a}\cdot \frac{1}{\sqrt{2}} \right)^2} \leq \frac{f_\textrm{u}}{\beta_{\textrm{w}} \cdot \gamma_{\textrm{M2}}}$$

$$N \leq \frac{f_\textrm{u} \cdot L_{\textrm{t}}\cdot a }{\beta_{\textrm{w}}  \cdot  \gamma_{\textrm{M2}}  \cdot  \sqrt{2}}$$

$$\sigma_{\perp}= \frac{N}{L_{\textrm{t}} \cdot a}\cdot \frac{1}{\sqrt{2}} \leq \frac{f_\textrm{u}  \cdot  0.9}{ \gamma_{\textrm{M2}}}$$

$$N \leq \frac{f_{u}  \cdot L_{\textrm{t}}\cdot  a  \cdot  0.9  \cdot  \sqrt{2}}{ \gamma_{\textrm{M2}} }$$

Ahol:

$a$ - varrat torokvastagsága

$N$ - a szerkezeti elemen ható normálerő

$L_{\textrm{t}}$ - harántvarrat teljes hossza

$\beta_{\mathrm{w}}$ - korrelációs tényező az EN 1993-1-8 4.1. táblázatából

$f_\textrm{u}$ - az összekapcsolt gyengébb rész névleges szakítószilárdsága

$\gamma_{\mathrm{M2}}$ - varratokra vonatkozó részleges biztonsági tényező

Párhuzamos varrat teherbírásának számítása

$$\sqrt{ \sigma_{\perp}^2 + 3 \cdot \left( \tau_{\perp}^2 + \tau_{\parallel}^2\right)} \leq \frac{f_\textrm{u}}{\beta_{\mathrm{w}} \cdot \gamma_{\mathrm{M2}}}$$

$$\sigma_{\perp} = \tau_{\perp} = 0$$

$$\tau_{\parallel} = \frac{V}{L_{\textrm{p}}  \cdot  a}$$

$$\sqrt{  3 \cdot \left( \tau_{\parallel} \right)^2} \leq \frac{f_\textrm{u}}{\beta_{\mathrm{w}} \cdot \gamma_{\mathrm{M2}}}$$

$$\sqrt{  3 \cdot \left(  \frac{V}{L_{\textrm{p}} \cdot a}\right)^2} \leq \frac{f_\textrm{u}}{\beta_{\mathrm{w}} \cdot \gamma_{\mathrm{M2}}}$$

$$V = \frac{f_\textrm{u}  \cdot  L_{\textrm{p}} \cdot  a  \cdot  \beta_{\mathrm{Lw1}}}{\beta_{\mathrm{w}}  \cdot  \gamma_{\mathrm{M2}}  \cdot  \sqrt{3}}$$

Ahol:

$a$ - varrat torokvastagsága

$V$ - a szerkezeti elemen ható nyíróerő

$L_{\textrm{t}}$ - párhuzamos varrat teljes hossza

$\beta_{\mathrm{w}}$ - korrelációs tényező az EN 1993-1-8 4.1. táblázatából

$\beta_{\mathrm{Lw1}}$ - hosszú varrat csökkentési tényezője, EN 1993-1-8 4.9. képlet

$f_\textrm{u}$ - az összekapcsolt gyengébb rész névleges szakítószilárdsága

$\gamma_{\mathrm{M2}}$ - varratokra vonatkozó részleges biztonsági tényező

Harántvarrat és párhuzamos varrat kombinált számítása

A harántvarrat és párhuzamos varrat kombinációjára kézzel számított teherbírás egyszerűen a fenti egyenletekből levezetett harántvarrat- és párhuzamos varrat-teherbírások összege.

Eredmények bemutatása

$$\textsf{\textit{\footnotesize{Tab. 4.1.1 Parallel welds results}}}$$

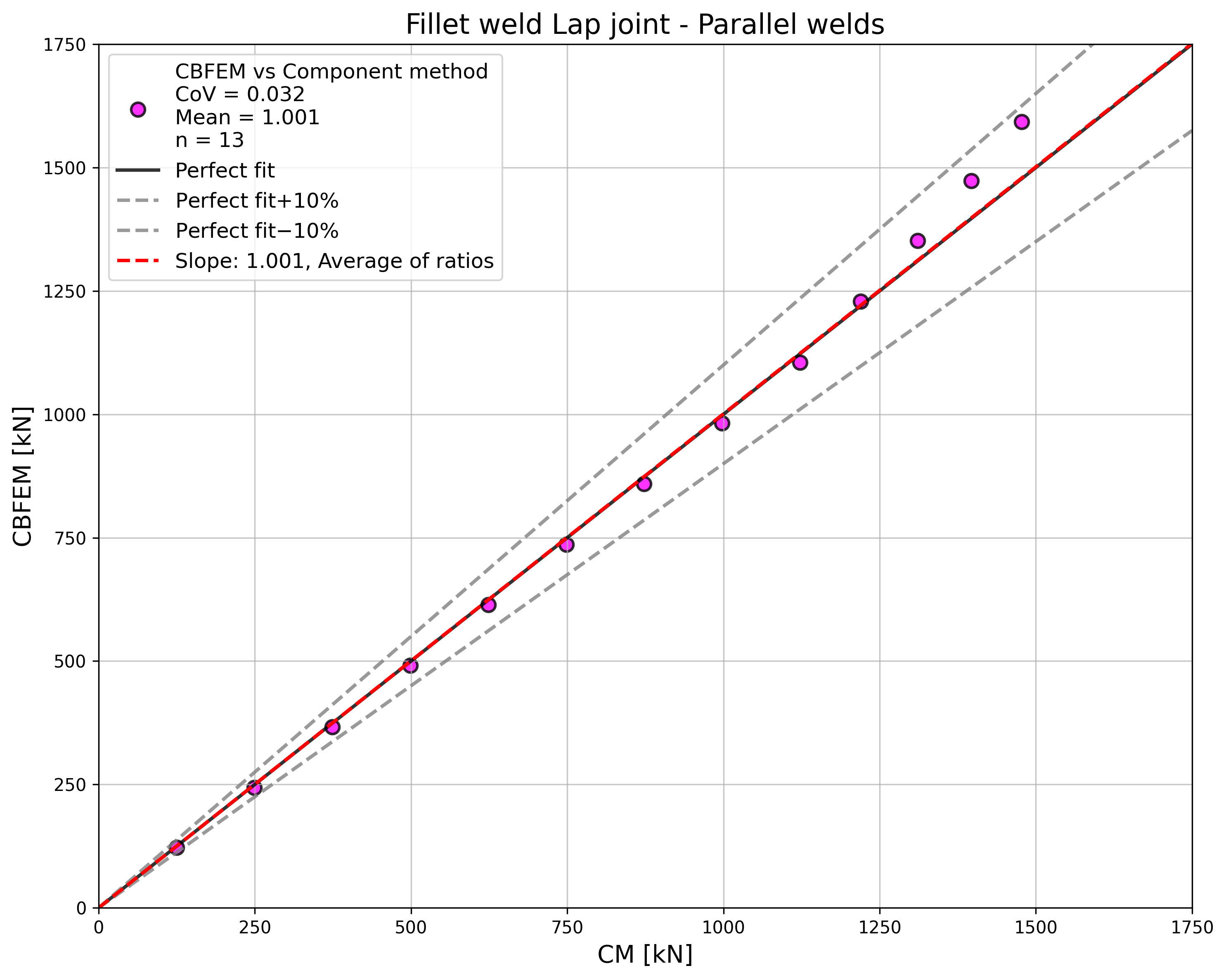

$$\textsf{\textit{\footnotesize{Fig. 4.1.3 Comparison of load resistances of parallel welds}}}$$

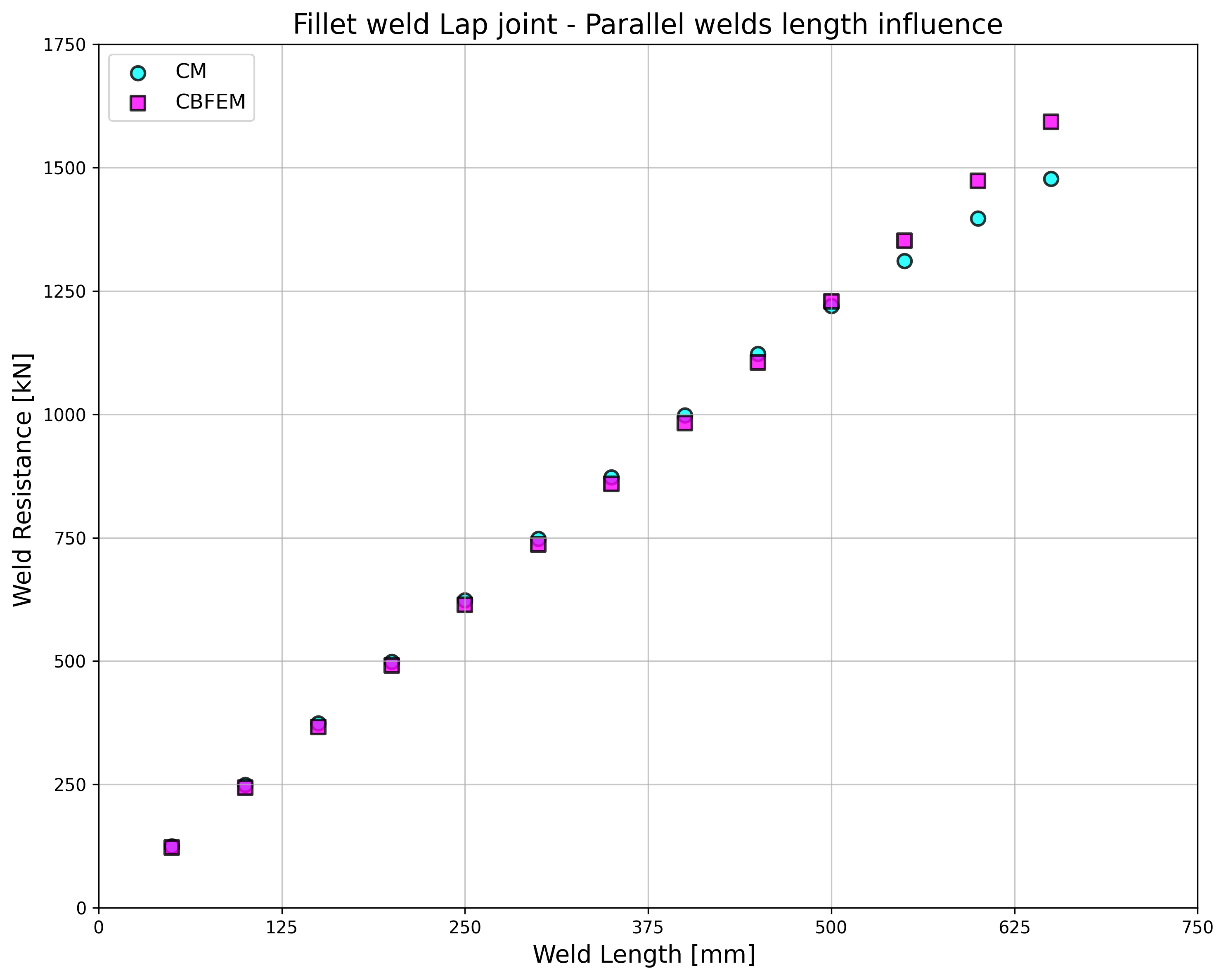

$$\textsf{\textit{\footnotesize{Fig. 4.1.3.a Influence of weld length on resistance}}}$$

$$\textsf{\textit{\footnotesize{Tab. 4.1.2 Transverse welds}}}$$

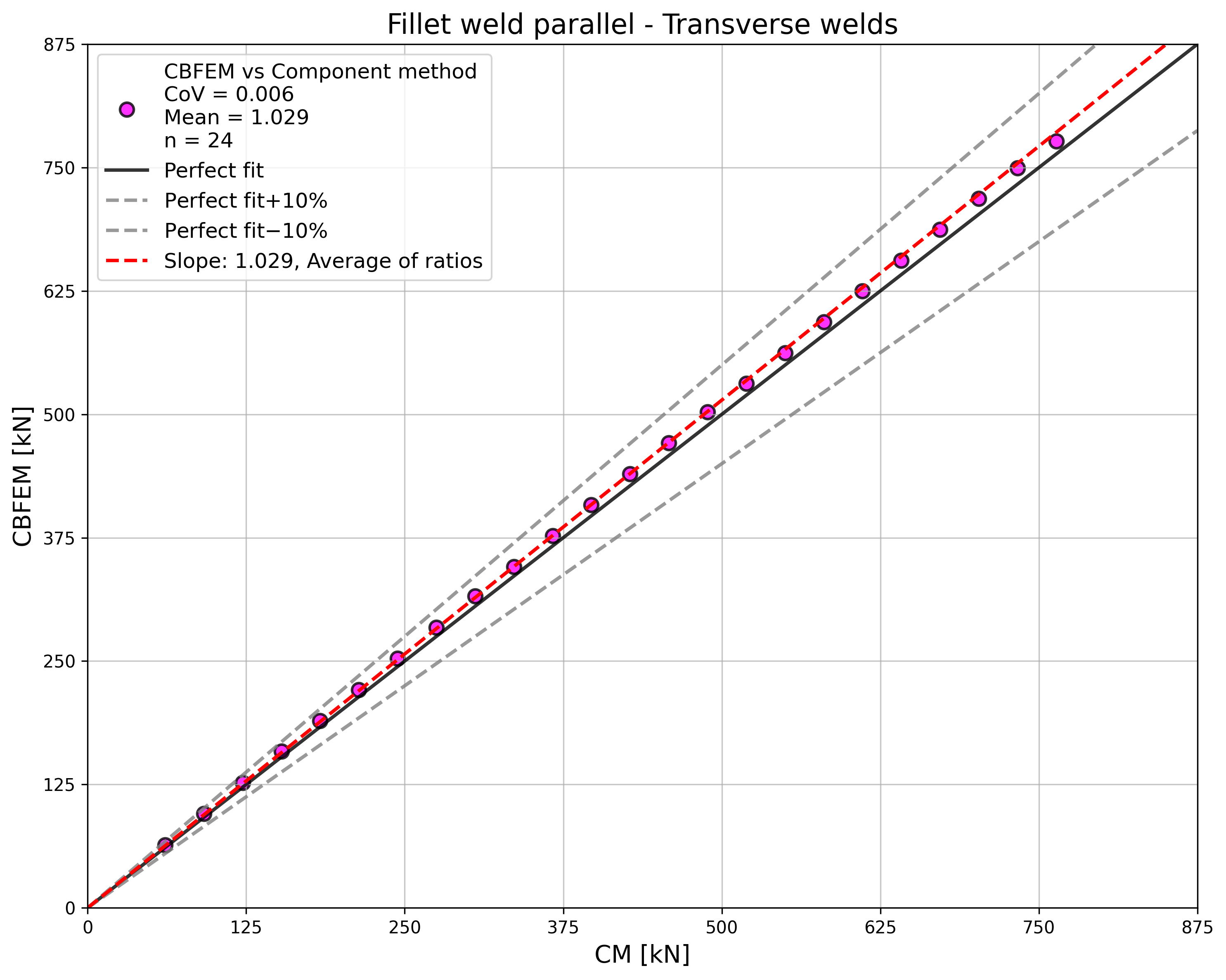

$$\textsf{\textit{\footnotesize{Fig. 4.1.4 Comparison of load resistances of transverse welds}}}$$

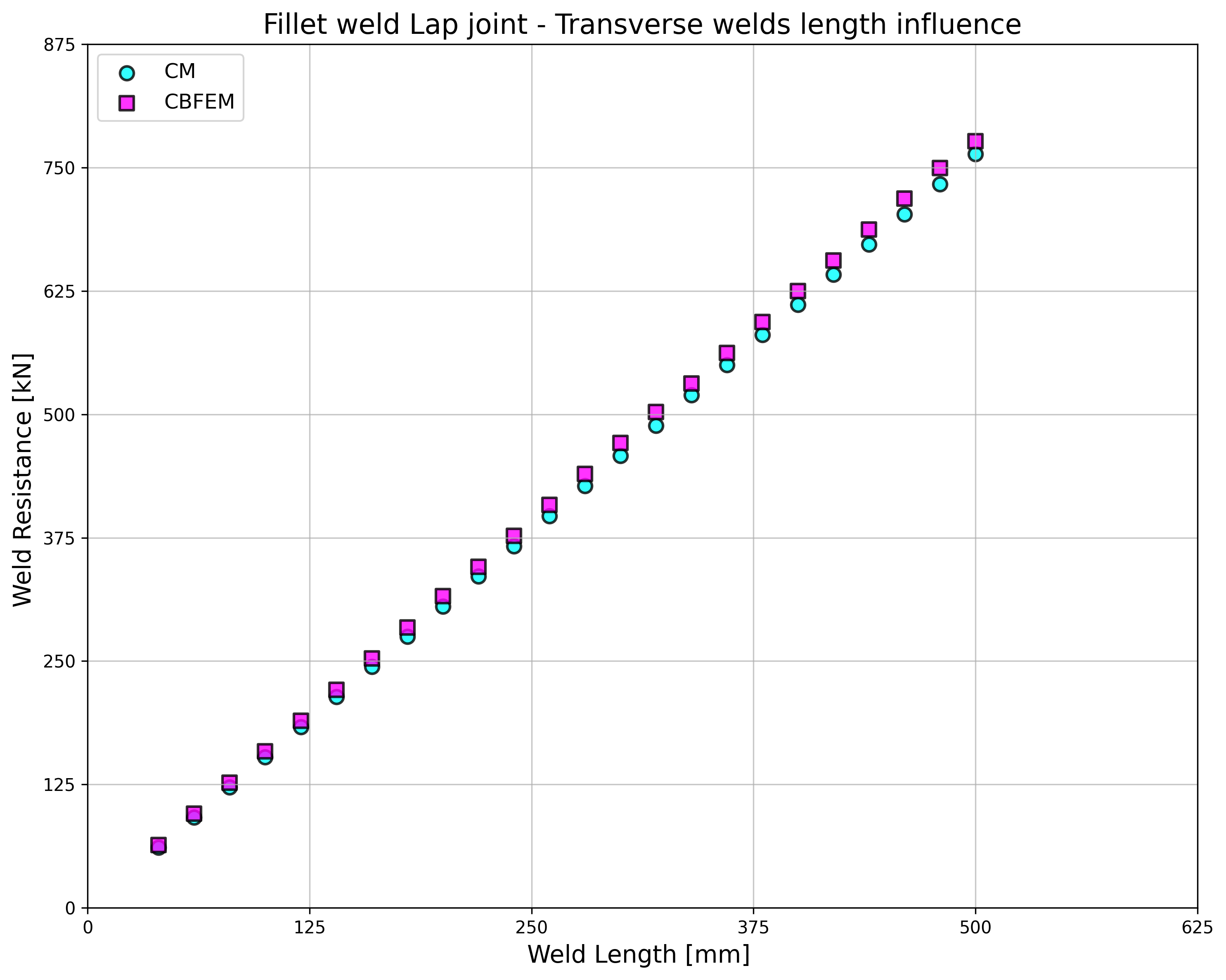

$$\textsf{\textit{\footnotesize{Fig. 4.1.4.a Influence of weld length on resistance}}}$$

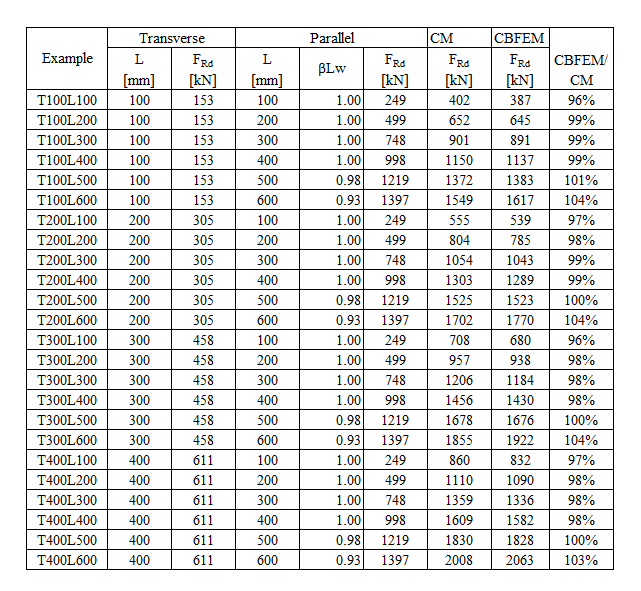

$$\textsf{\textit{\footnotesize{Tab. 4.1.3 Grouped welds}}}$$

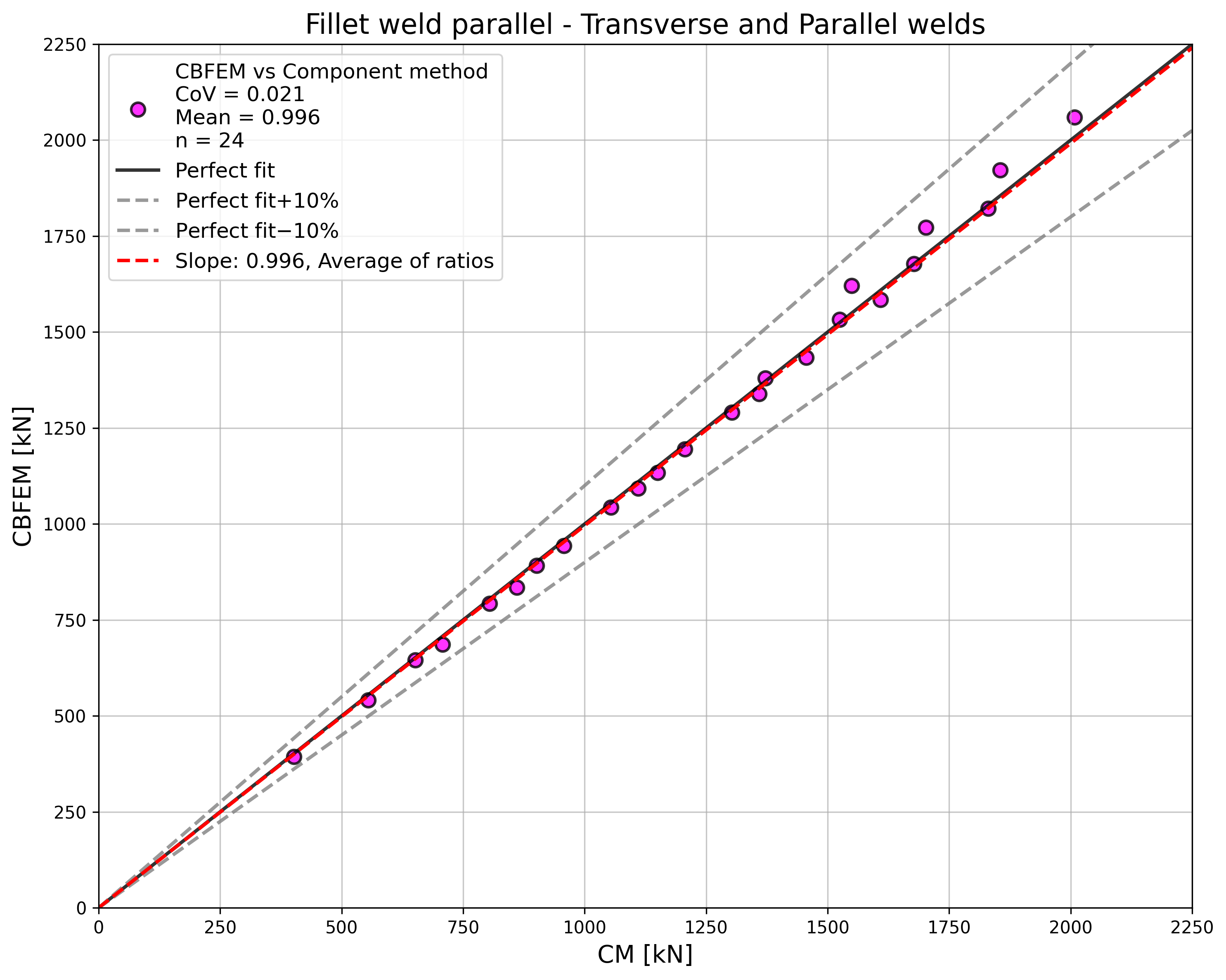

$$\textsf{\textit{\footnotesize{Fig. 4.1.5 Comparison of load resistances of group}}}$$

A párhuzamos varrat, a harántvarrat és a vegyes irányú varratcsoportok teherbírása a CM és a CBFEM szerint közel azonos. A tanulmányban a legnagyobb eltérés a teherbírásban 6%.

A párhuzamos varratokra vonatkozó CBFEM-eredmények kissé konzervatívak, de hosszú varratok esetén kezdenek eltérni. A hosszú varratokból adódó teherbírás-csökkentést a CBFEM nem veszi figyelembe, azonban nem várható, hogy 200×torokvastagságnál hosszabb varrat előforduljon bármely kapcsolatban, és ezen hosszig az eredmények még nagyon közel vannak egymáshoz.

Harántvarratoknál a CBFEM nagyon következetes eredményeket ad, 2–4%-kal magasabb teherbírással.

Benchmark példa

Bemeneti adatok

1. szerkezeti elem – Iw60x500

• Lemezekből hegesztve, vastagsággal t = 20 mm

• Szélesség b = 500 mm

• A gerinc eltávolítva Nyílás gyártási művelettel

• S235 acél

2. szerkezeti elem – Lemez 20x1000

• Vastagság t = 20 mm

• Szélesség b = 1000 mm

• S235 acél

• Eltolás e_x = –90 mm

Harántirányú sarokvarrat a 2. szerkezeti elem mindkét oldalán

• Torokvastagság a = 3 mm

• Varrat hossza L_t = 100 mm

Párhuzamos sarokvarrat a 2. szerkezeti elem mindkét oldalán

• Torokvastagság a = 3 mm

• Varrat hossza L_p = 100 mm

Eredmény

• Méretezési húzási teherbírás F_Rd = 387 kN (Megjegyzendő, hogy a teherbírást a „Megállás határalakváltozásnál" funkció alkalmazásával számították. Következésképpen a tényleges CBFEM-teherbírás marginálisan magasabb lehet.)
