A projektről
A Bem Center, amely a Duna-parti Bem tér fölé magasodik, a 19. századra nyúlik vissza, és Budapest egyik legjelentősebb műemléke. Az épület főrésze, a Radetzky-laktanya tanúja volt az 1956-os magyar forradalom egyik kulcsfontosságú eseményének, így a város emlékezetének szimbólumává és szerves részévé vált.
Több évtizedes pusztulás után a leromlott állapotú épületet végül a Bem Projekt keretében tervezték felújítani, amelynek célja, hogy a volt laktanyából és a szomszédos épülettömbből új épületegyüttest hozzanak létre. Minden részt egy modern egységgé kell összekötni, amely megfelel a 21. század igényeinek, ugyanakkor tiszteleg a történelem előtt. 2023-tól az együttes szállodaként és irodaházként fog működni, részben nyitott átjárójában üzletek és kávézók kapnak helyet. A Bem tér felújítása szintén részét képezi a projektnek, hogy a hely ismét élénk társadalmi találkozóponttá válhasson a helyiek és a Budapestre látogató turisták számára egyaránt.
Mérnöki kihívások
A Bem Center történelmi és építészeti értékére tekintettel a historizáló homlokzat és díszítmények megőrzése volt a projekt elsődleges prioritása. Az épület belseje azonban leromlott állapotban volt és bontásra ítéltetett, ezért ideiglenes megoldásra volt szükség a homlokzat megtámasztásához. Ez számos jelentős kihívást vetett fel.
Mindenekelőtt a szerkezetnek a homlokzatot kellett megtartania, miközben az épület többi részét elbontották, emellett megbízható védelmet kellett nyújtania a helyszínen előforduló földrengések és erős szelek ellen. Az épület előtt azonban nem volt lehetőség a szerkezet megtámasztására a közművezetékek – szennyvízcsövek, víz-, gáz-, villamos energia (beleértve a nagyfeszültségű hálózatot), távközlés és közlekedési lámpák kábelezése – sűrű föld alatti hálózata miatt. Még vékony külső megtámasztásra sem volt elegendő hely, ezért különleges műszaki megoldást kellett tervezni.
A fenti követelményeken és kényszerfeltételeken túl régészeti feltárásokat is terveztek a területen, ezért a megtámasztó szerkezetnek lehetővé kellett tennie további oldalirányú merevítés alkalmazását az eltávolított talajrétegek kompenzálására.
Megoldások és eredmények

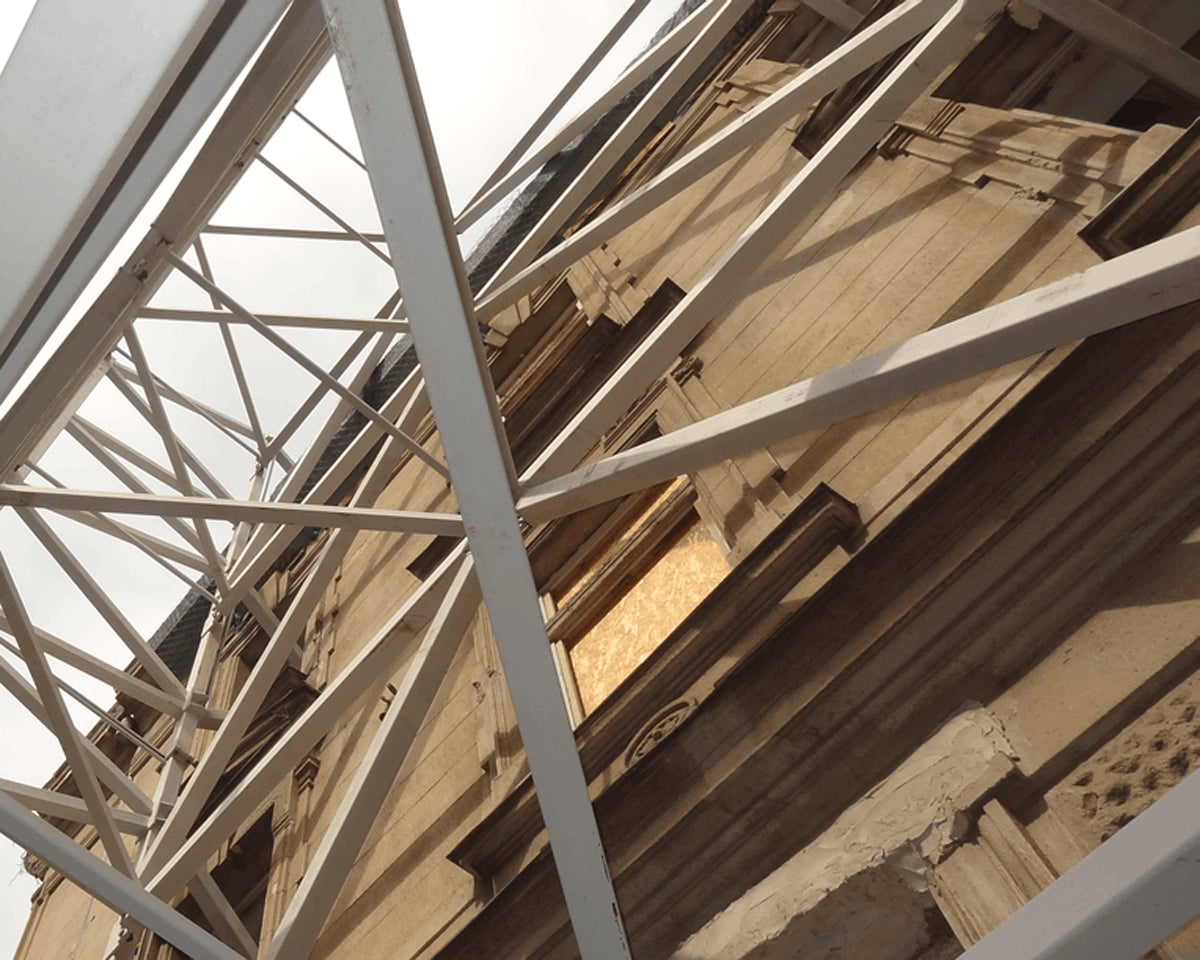

Mint említettük, az épület előtt nem volt lehetőség az acélszerkezet föld alatti lehorgonyzására. A szükséges merevség elérése érdekében a STEELEXPERT ortogonális rácskeretes rendszer (függőleges és vízszintes) alkalmazása mellett döntött. A trükkös rész az volt, hogy a teljes szerkezetet az épület belsejéből kellett megtámasztani; erre a célra függőleges oszlopokat helyeztek el a fal mögött a talajban, amelyeket V-alakú merevítőkkel kötöttek össze az elülső szerkezettel a homlokzati ablakokon keresztül.
Az ortogonális szerkezeti rendszer – függőleges és vízszintes rácsok, közvetlenül a falazott falhoz csatlakoztatva – 40 km/h szélsebességig képes biztosítani a régi falazott fal stabilitását és épségét. A projekt építési szakasza azonban akár másfél évig is eltarthatott, ami elegendő idő volt ahhoz, hogy ez alatt heves vihar vagy szeizmikus tevékenység következzen be, ezért további intézkedésekre volt szükség a fal szerkezeti épségének fenntartásához szélsőségesebb körülmények között. Ennek érdekében a STEELEXPERT három tartót épített be az erők elosztására a függőleges keretek között, valamint öt hosszú átlós megtámasztót a homlokzat hátsó oldalán, cölöpalapokba lehorgonyozva.
A homlokzatot tartó teljes acélszerkezet tömege 110 tonna volt, és körülbelül 20 különböző típusú kapcsolatot tartalmazott. A STEELEXPERT ezeket IDEA StatiCa segítségével tervezte meg. A legösszetettebb csomópontok a vízszintes tartók és az átlós megtámasztók közötti, valamint a tartók és a V-alakú merevítők közötti kapcsolatok voltak, amelyek a tartókat az elülső rácskerethez kötötték. A sok különböző szög és excentricitás miatt ezeket kézzel rendkívül nehéz lett volna elvégezni.
A kapcsolatok egy részének olyan összetett geometriája volt, hogy IDEA StatiCa nélkül a helyes számítások és különösen az optimalizálások egyáltalán nem lettek volna lehetségesek.
Bán Csaba
Vezető statikus mérnök, vezérigazgató és tulajdonos – STEELXPERT Ltd.
Magyarország
Az építési munkák egyes szakaszaiban néhány megtámasztót az excavátorok és a kiterjedt föld alatti munkák elvégzése érdekében el kellett távolítani. Ezt az ideiglenes egyenlőtlen erőeloszlást be kellett számítani a számításokba. Az IDEA StatiCa segített a STEELEXPERT-nek abban, hogy az építés optimálisan merev legyen, és ezeket a fázisokat is kibírja.
Sok évnyi kézi számítás után végre van egy szoftvereszközünk, amely valóban segít leküzdeni az előttünk álló kihívásokat.
Csaba Bán
Vezető statikus mérnök, vezérigazgató és tulajdonos – STEELXPERT Ltd.
Magyarország
Az IDEA StatiCa gazdag sablonkínálatot kínál, ami megkímélte a STEELEXPERT mérnökeit attól, hogy a kapcsolatokat a nulláról tervezzék meg, a geometria és a végső szabványellenőrzés bemutatása pedig egyszerűbb volt az IDEA StatiCa jelentésgenerátor segítségével.
Az egyéb csapatokkal való együttműködés zökkenőmentesen zajlott az IDEA StatiCa online megjelenítőjének köszönhetően. Az acélszerkesztő megkapta a STEELEXPERT teljes tervét, és azt kényelmesen megtekinthette 3D-ben, forgatással, az összes részlettel együtt, a praktikus online eszközben.
Összességében az IDEA StatiCa előnyei jelentősen felgyorsították a munkát. A teljes acéltervezési fázis két-három hónapig tartott, és a STEELEXPERT mérnökei egyetértenek abban, hogy az összes kapcsolat nulláról való megtervezése és az összes számítás kézi elvégzése 1,5 hónappal több munkát eredményezett volna. Más szóval, a teljes projekt ideje megduplázódott volna. Rámutatnak arra is, hogy néhány összetett csomópont helyes kiszámítása egyáltalán nem lett volna lehetséges, ami azt jelentette volna, hogy nem optimális megoldást kellett volna választani. Az IDEA StatiCa lehetővé tette az összes kihívás kompromisszumok nélküli megoldását.
Az IDEA StatiCa egy kiváló eszköz, és sokat segített nekünk. A szoftver és annak munkaszintű ismerete nélkül nem lehet versenyképes ezen a piacon.
Bán Csaba
Vezető statikus mérnök, vezérigazgató és tulajdonos – STEELXPERT Ltd.
Magyarország
A STEELEXPERT-ről
A STEELEXPERT Kft. egy budapesti székhelyű acéltervező cég. Alapítója és vezérigazgatója, Bán Csaba, vezető statikus mérnök, aki több mint 25 éves tapasztalattal rendelkezik az acélszerkezeti tervezés, valamint a szerkezeti dinamika, törés és fáradás numerikus szimulációja terén. Szakterületei közé tartozik az acéllal való megerősítés és felújítás, különleges acélszerkezetek, valamint gépészeti berendezések elemzése. A cég büszke a mérnöki kihívások holisztikus megközelítésére, kiváló analitikai képességeire és magas színvonalú eredményeire.
