O projektu
Centrum Bem, s výhledem na náměstí Bem u řeky Dunaj, pochází z 19. století a je jednou z nejvýznamnějších dominant Budapešti. Hlavní část budovy, kasárna Radeckého, byla svědkem klíčové demonstrace Maďarské revoluce v roce 1956, čímž se stala symbolem a nedílnou součástí paměti města.
Po několika desetiletích chátrání byla zchátralá budova konečně zařazena do plánu přestavby v rámci projektu Bem, jehož cílem je vytvořit nový stavební komplex z bývalých kasáren a přilehlého bloku budov. Všechny části mají být propojeny do moderního celku, který odpovídá 21. století, ale zároveň vzdává hold historii. Od roku 2023 bude komplex sloužit jako hotel a kancelářská budova a jeho částečně otevřený průchod by měl pojmout obchody a kavárny. Součástí projektu je také obnova samotného náměstí Bem, aby se toto místo mohlo opět stát živým společenským místem pro místní obyvatele i turisty navštěvující Budapešť.
Inženýrské výzvy

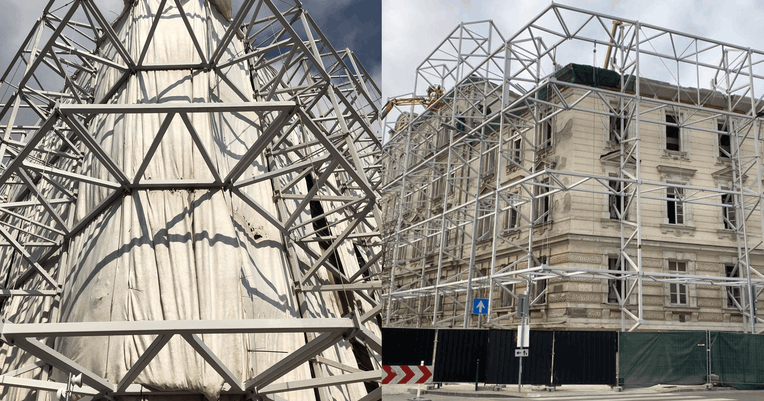

Vzhledem k historické a architektonické hodnotě centra Bem byla zachování historizující fasády a ozdob prioritou projektu. Interiér budovy byl však ve špatném stavu a byl určen k demolici, takže bylo zapotřebí dočasné řešení pro udržení fasády na místě. To přineslo řadu významných výzev.
Především musela konstrukce podpírat fasádu po dobu odstraňování zbytku budovy a zároveň poskytovat spolehlivou ochranu před zemětřesením a silnými větry vyskytujícími se na místě stavby. Nebylo však možné podpírat konstrukci před budovou kvůli hustému podzemnímu vedení veřejných sítí, jako jsou odpadní potrubí, voda, plyn, elektřina (včetně vysokonapěťového přívodu), telekomunikace a kabeláž semaforů. Nebylo dostatek místa ani pro tenkou vnější podporu, takže bylo nutné navrhnout speciální technické řešení.
Kromě výše uvedených požadavků a omezení byly v dané oblasti při této příležitosti plánovány archeologické vykopávky, takže podpůrná konstrukce musela umožňovat dodatečné boční ztužení jako náhradu za odstraněné vrstvy zeminy.
Řešení a výsledky

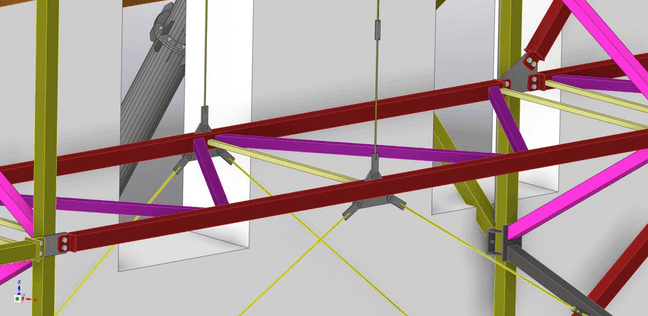

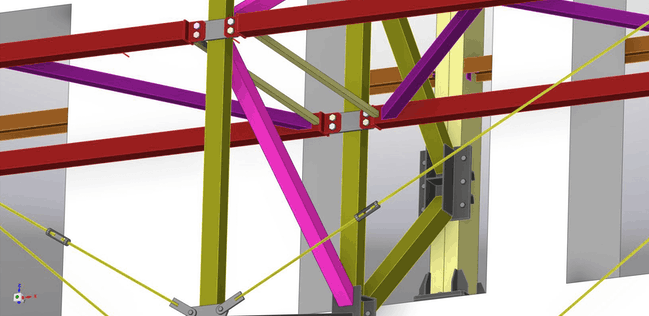

Jak bylo uvedeno, nebylo možné použít podzemní kotvení ocelové konstrukce před budovou. Pro dosažení požadované tuhosti se společnost STEELEXPERT rozhodla použít ortogonální příhradové rámy (svislé a vodorovné). Složitou částí bylo podepření celé konstrukce zevnitř budovy; za tímto účelem byly za zdí osazeny svislé sloupy a spojeny s přední konstrukcí V-tvarovými ztužidly procházejícími okny fasády.

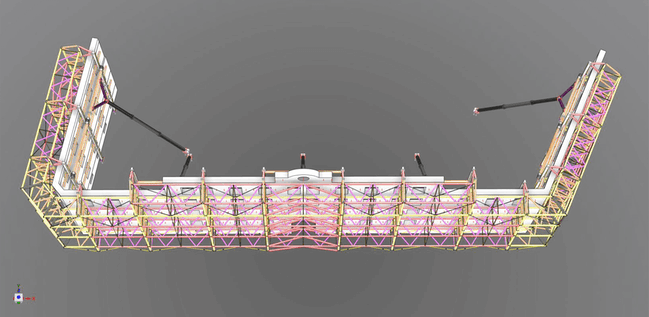

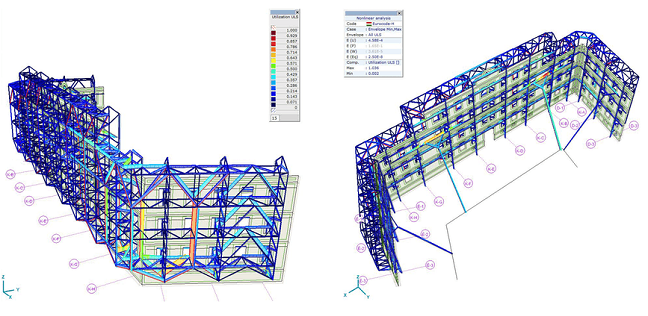

Ortogonální konstrukční systém – svislé a vodorovné příhradové nosníky přímo spojené se zdivem – může zajistit stabilitu a celistvost staré zděné stěny při rychlosti větru až 40 km/h. Stavební část projektu však byla naplánována na rok a půl, což byla dostatečně dlouhá doba na to, aby během ní mohla nastat silná bouře nebo seizmická aktivita, a proto byla zapotřebí další opatření k zachování konstrukční integrity stěny za extrémnějších podmínek. Za tímto účelem společnost STEELEXPERT instalovala tři nosníky pro rozdělení sil mezi svislé rámy a pět dlouhých diagonálních vzpěr na zadní straně fasády, ukotvených do pilotových základů.

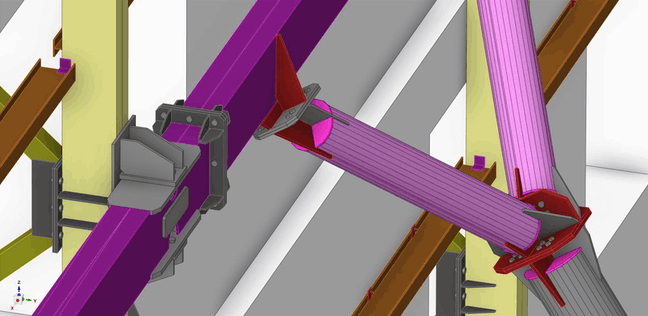

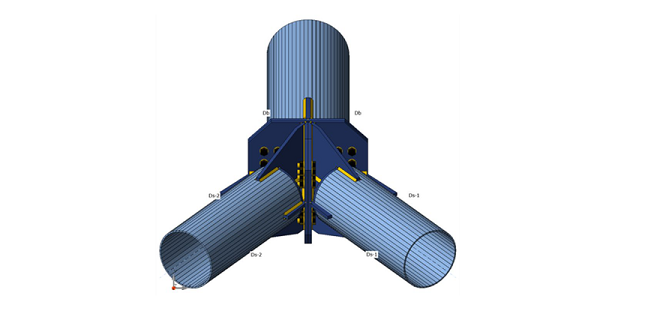

Celá ocelová konstrukce podpírající fasádu vážila 110 tun a obsahovala přibližně 20 různých typů přípojů. Společnost STEELEXPERT je navrhla pomocí IDEA StatiCa. Nejsložitější byly styčníky mezi vodorovnými nosníky a diagonálními vzpěrami, jakož i styčníky mezi nosníky a V-tvarovými ztužidly spojujícími nosníky s příhradovými rámy v přední části. S mnoha různými úhly a excentricitami by bylo jejich ruční provedení mimořádně obtížné.
"Některé přípoje měly tak složitou geometrii, že bez aplikace IDEA StatiCa by některé výpočty a zejména pak optimalizace nebyly vůbec možné."
Csaba Bán
Hlavní statik, CEO – STEELXPERT Ltd.
V určitých fázích stavebních prací bylo plánováno odstranění některých vzpěr, aby byl uvolněn prostor pro rypadla a rozsáhlé podzemní práce. Toto dočasné nerovnoměrné rozdělení sil muselo být zahrnuto do výpočtů. IDEA StatiCa pomohla společnosti STEELEXPERT zajistit, aby byla konstrukce optimálně tuhá a mohla tyto fáze rovněž zvládnout.
"Po letech manuálních výpočtů jsme konečně získali nástroj, který nám skutečně pomáhá efektivně překonat problémy, kterým musíme čelit."
Csaba Bán
Hlavní statik, CEO – STEELXPERT Ltd.

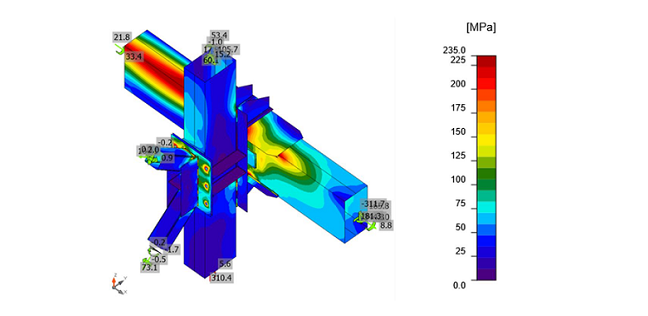

IDEA StatiCa nabízí bohatý výběr šablon, které ušetřily inženýrům společnosti STEELEXPERT starosti s navrhováním přípojů od nuly, a následná prezentace geometrie a závěrečné posouzení bylo snazší díky generátoru zpráv IDEA StatiCa.
Spolupráce s ostatními týmy probíhala hladce díky online prohlížeči IDEA StatiCa. Projektant ocelových konstrukcí mohl získat kompletní návrh od společnosti STEELEXPERT a pohodlně jej prohlížet ve 3D, s možností otáčení včetně všech detailů, v praktickém online nástroji.
Celkově přínosy IDEA StatiCa výrazně urychlily postup práce. Celá fáze návrhu ocelové konstrukce trvala dva až tři měsíce a inženýři společnosti STEELEXPERT se shodují, že navrhování všech přípojů od nuly a provádění všech výpočtů ručně by znamenalo o 1,5 měsíce práce navíc. Jinými slovy, celková doba projektu by se zdvojnásobila. Také poukazují na to, že správný výpočet některých složitých styčníků by vůbec nebyl možný, což by znamenalo nutnost zvolit suboptimální řešení. IDEA StatiCa umožnila vyřešit všechny výzvy bez kompromisů.
IDEA StatiCa je skvělý nástroj, který nám velmi pomohl. Bez tohoto softwaru a jeho praktické znalosti nemůžete být na tomto trhu konkurenceschopní.
Csaba Bán
Hlavní stavební inženýr, generální ředitel a majitel – STEELXPERT Ltd.
O společnosti STEELEXPERT
STEELEXPERT Ltd. je společnost zabývající se návrhem ocelových konstrukcí se sídlem v Budapešti, Maďarsko. Její zakladatel a generální ředitel Csaba Bán je vedoucí stavební inženýr s více než 25 lety zkušeností v oblasti navrhování ocelových konstrukcí a numerické simulace konstrukční dynamiky, lomové mechaniky a únavy. Oblasti odbornosti zahrnují zesílení a rekonstrukce s využitím oceli, speciální ocelové konstrukce a analýzu strojního zařízení. Společnost se pyšní holistickým přístupem k inženýrským výzvám, vynikajícími analytickými schopnostmi a vysoce kvalitními výsledky.
Zjistěte, co inženýři říkají o projektu

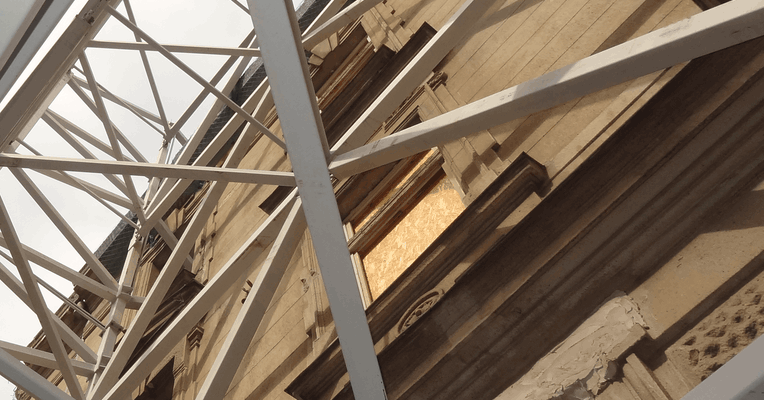

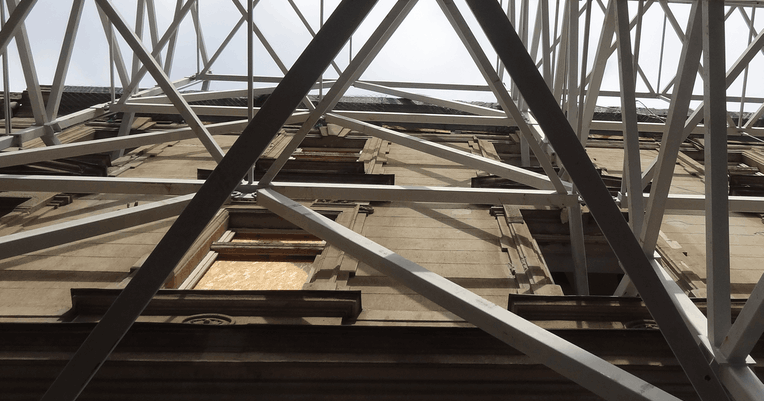

Podpůrná konstrukce fasády
Podpůrná konstrukce fasády
Podpůrná konstrukce fasády

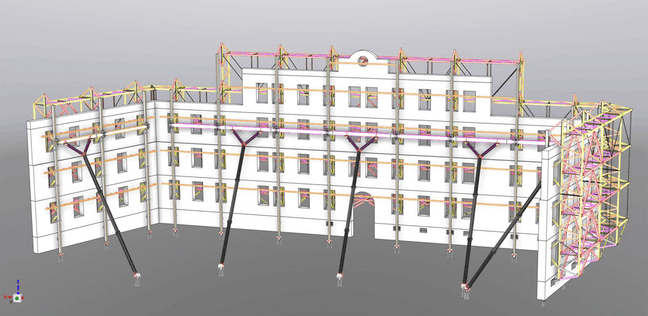

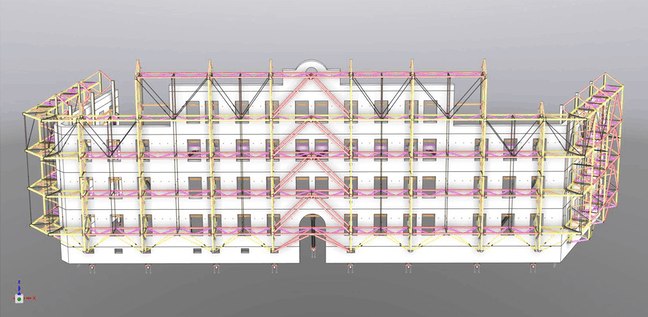

3D vizualizace
