Sobre el proyecto
El Centro Bem, con vistas a la Plaza Bem junto al río Danubio, data del siglo XIX y es uno de los monumentos más importantes de Budapest. La parte principal del edificio, el Cuartel Radetzky, fue testigo de una manifestación clave de la Revolución Húngara de 1956, convirtiéndose así en un símbolo y parte integral de la memoria de la ciudad.
Tras varias décadas de deterioro, el ruinoso edificio fue finalmente programado para su rehabilitación como parte del Proyecto Bem, cuyo objetivo es crear un nuevo complejo edificatorio a partir del antiguo cuartel y el bloque de edificios adyacente. Todas las partes deben conectarse en una unidad moderna que se adapte al siglo XXI pero que también rinda homenaje a la historia. A partir de 2023, el complejo funcionará como hotel y edificio de oficinas, y su pasaje parcialmente abierto albergará tiendas y cafeterías. La restauración de la propia Plaza Bem también forma parte del proyecto, para que el lugar pueda volver a convertirse en un animado punto de encuentro social tanto para los residentes locales como para los turistas que visitan Budapest.
Retos de ingeniería
Dado el valor histórico y arquitectónico del Centro Bem, la preservación de la fachada historicista y sus ornamentos fue la prioridad del proyecto. Sin embargo, el interior del edificio se encontraba en mal estado y estaba previsto su derribo, por lo que se necesitaba una solución temporal para mantener la fachada en su lugar. Esto planteó una serie de retos significativos.
Ante todo, la estructura debía sostener la fachada mientras se demolía el resto del edificio, además de proporcionar una protección fiable frente a los terremotos y los fuertes vientos que se producen en el emplazamiento. Sin embargo, no era posible apoyar la estructura frente al edificio debido al denso trazado subterráneo de servicios públicos, como tuberías de residuos, agua, gas, electricidad (incluido el suministro de alta tensión), telecomunicaciones y cableado de semáforos. No había espacio suficiente ni siquiera para un apoyo exterior delgado, por lo que hubo que diseñar una solución técnica especial.
Además de los requisitos y restricciones anteriores, estaban previstas excavaciones arqueológicas en la zona con motivo de las obras, por lo que la estructura de apoyo debía permitir un arriostramiento lateral adicional para compensar las capas de suelo eliminadas.
Soluciones y resultados

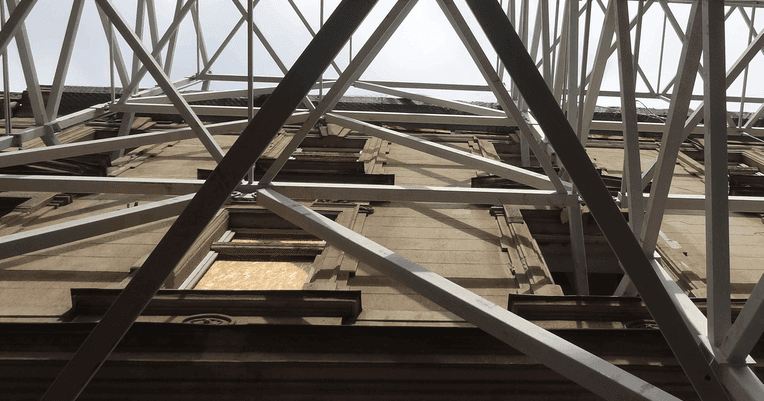

Como se ha señalado, no era posible utilizar un anclaje subterráneo de la estructura de acero frente al edificio. Para lograr la rigidez requerida, STEELEXPERT decidió utilizar un entramado de celosía ortogonal (vertical y horizontal). La parte complicada consistía en apoyar toda la estructura desde el interior del edificio; para ello, se colocaron columnas verticales en el terreno detrás del muro y se conectaron a la estructura frontal mediante arriostramientos en forma de V a través de las ventanas de la fachada.
El sistema estructural ortogonal —celosías verticales y horizontales, conectadas directamente al muro de mampostería— puede garantizar la estabilidad e integridad del antiguo muro de mampostería con velocidades de viento de hasta 40 km/h. Sin embargo, la fase de construcción del proyecto estaba prevista para durar hasta año y medio, tiempo suficiente para que se produjera una gran tormenta o actividad sísmica, por lo que se necesitaban medidas adicionales para mantener la integridad estructural del muro en condiciones más extremas. Para lograrlo, STEELEXPERT implementó tres vigas para distribuir las fuerzas entre el entramado vertical, y cinco largas diagonales de empuje en la parte posterior de la fachada, ancladas a cimentaciones sobre pilotes.

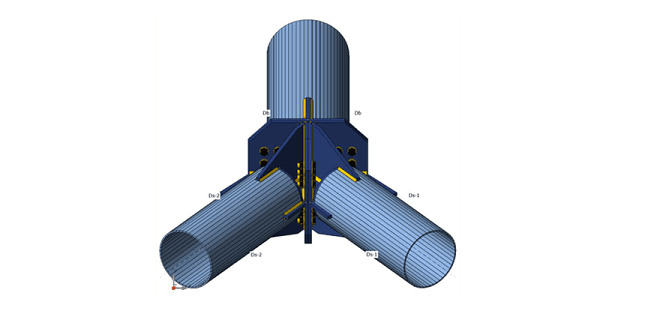

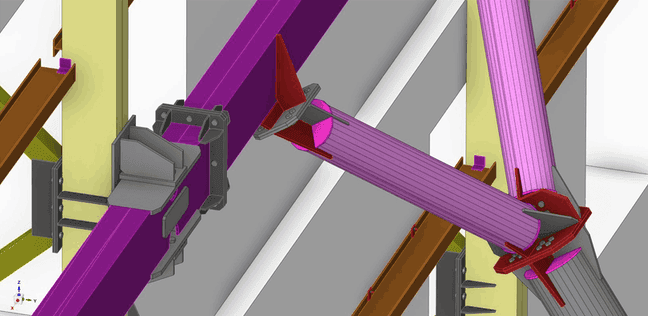

La estructura de acero completa que sostenía la fachada pesaba 110 toneladas y contaba con alrededor de 20 tipos diferentes de uniones. STEELEXPERT las diseñó utilizando IDEA StatiCa. Las más complejas fueron las juntas entre las vigas horizontales y las diagonales de empuje, así como las existentes entre las vigas y los arriostramientos en forma de V que conectan las vigas con el entramado de celosía en la parte frontal. Con tantos ángulos y excentricidades diferentes, habría sido extremadamente difícil realizarlas manualmente.
Algunas de las uniones tenían una geometría tan compleja que sin IDEA StatiCa, los cálculos correctos y, especialmente, las optimizaciones no habrían sido posibles en absoluto.
Csaba Bán
Ingeniero Estructural Sénior, CEO y Propietario – STEELXPERT Ltd.
Hungría

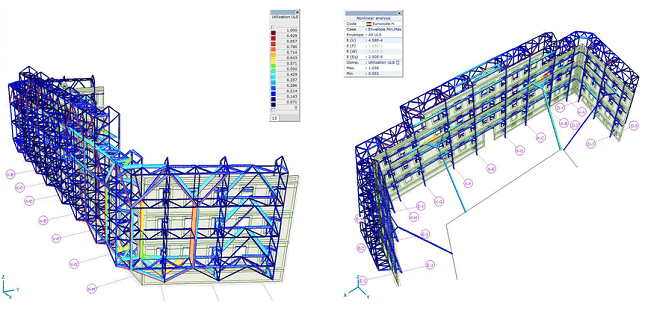

En determinadas fases de la construcción, estaba previsto retirar algunas de las diagonales de empuje para dar paso a excavadoras y a extensos trabajos subterráneos. Esta distribución temporal desigual de fuerzas tuvo que incluirse en los cálculos. IDEA StatiCa ayudó a STEELEXPERT a garantizar que la construcción fuera óptimamente rígida y pudiera soportar también estas fases.
Después de muchos años de cálculos manuales, finalmente tenemos una herramienta de software que realmente nos ayuda a superar los desafíos a los que nos enfrentamos.
Csaba Bán
Ingeniero Estructural Sénior, CEO y Propietario – STEELXPERT Ltd.
Hungría
IDEA StatiCa ofrece una amplia selección de plantillas, lo que ahorró a los ingenieros de STEELEXPERT el trabajo de diseñar las uniones desde cero, y la posterior presentación de la geometría y la verificación final resultó más sencilla con el generador de informes de IDEA StatiCa.
La cooperación con otros equipos se desarrolló sin problemas gracias al visor en línea de IDEA StatiCa. El delineante de estructuras de acero podía obtener un diseño completo de STEELEXPERT y visualizarlo cómodamente en 3D, con rotación e incluyendo todos los detalles, en la práctica herramienta en línea.
En general, las ventajas de IDEA StatiCa permitieron que el trabajo avanzara mucho más rápido. Toda la fase de diseño de la estructura de acero duró entre dos y tres meses, y los ingenieros de STEELEXPERT coinciden en que diseñar todas las uniones desde cero y realizar todos los cálculos a mano habría supuesto 1,5 meses adicionales de trabajo. En otras palabras, el tiempo total del proyecto se habría duplicado. También señalan que el cálculo correcto de algunas de las juntas más complejas no habría sido posible en absoluto, lo que les habría obligado a optar por una solución subóptima. IDEA StatiCa hizo posible resolver todos los retos sin compromisos.
IDEA StatiCa es una gran herramienta y nos ha ayudado mucho. Sin el software y el conocimiento práctico del mismo, no se puede ser competitivo en este mercado.
Csaba Bán
Ingeniero Estructural Sénior, CEO y Propietario – STEELXPERT Ltd.
Hungría
Sobre STEELEXPERT
STEELEXPERT Ltd. es una empresa de diseño de estructuras de acero con sede en Budapest, Hungría. Su fundador y director general, Csaba Bán, es ingeniero estructural principal con más de 25 años de experiencia en diseño de ingeniería de estructuras de acero y simulación numérica de dinámica estructural, fractura y fatiga. Sus áreas de especialización incluyen el refuerzo y la rehabilitación con acero, estructuras de acero especiales y análisis de equipos mecánicos. La empresa se enorgullece de su enfoque holístico ante los retos de ingeniería, sus superiores capacidades analíticas y sus resultados de alta calidad.
Descubra lo que los ingenieros dicen sobre el proyecto

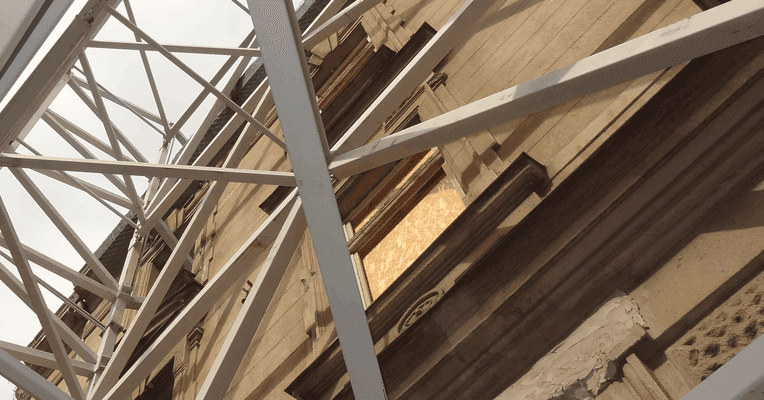

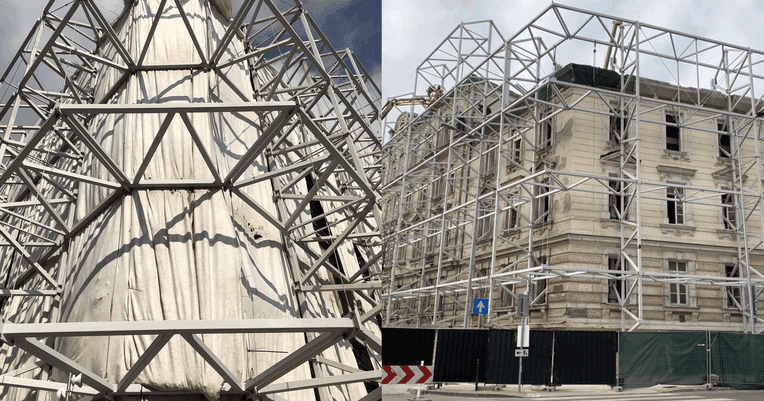

Retención de fachada
Retención de fachada
Retención de fachada

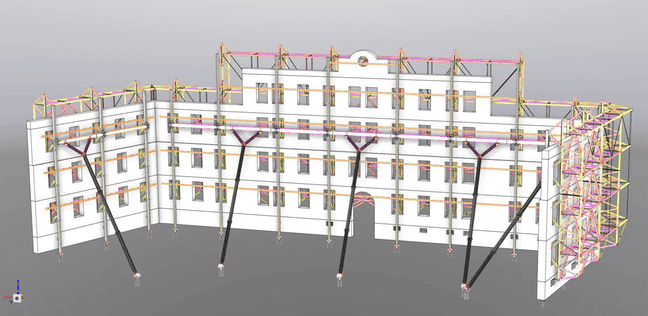

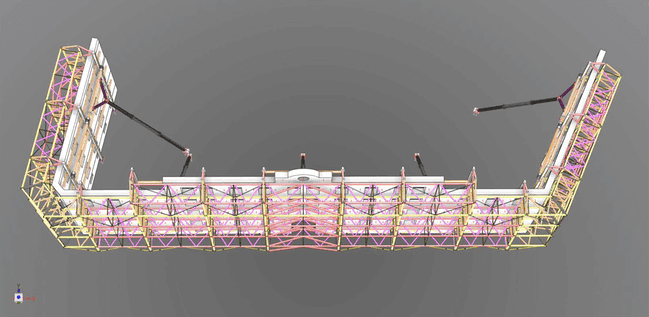

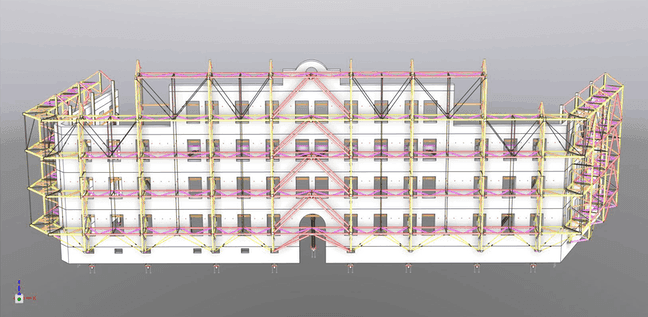

Visualización 3D
Visualización 3D
Visualización 3D

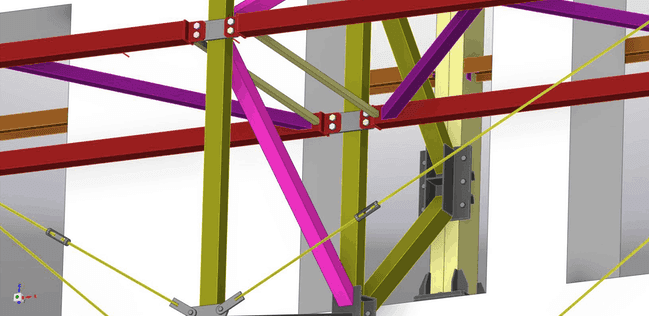

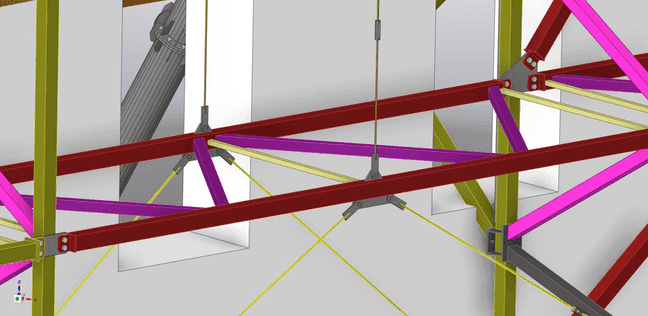

Modelo 3D
Modelo 3D
Modelo 3D

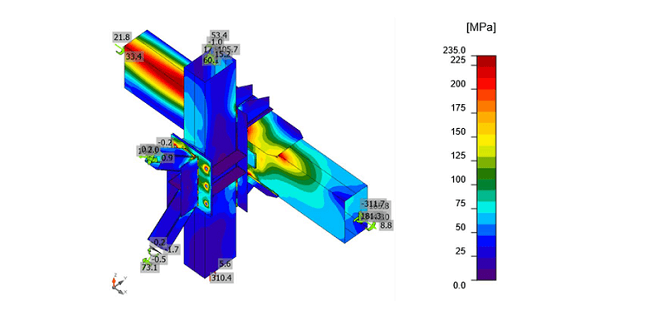

Diseño y verificación normativa de uniones
