O projektu
Projekt přestavby EDGE o rozloze 60 000 m² vedla původní architektonická kancelář Architekten Cie, v jehož rámci byla vnitřní zahrada zastřešena gigantickou kupolovou střechou o ploše 4 400 m² s rozpětím 76 m.
Poradenská společnost G&S Bouw pověřila stavební firmu ASK Romein dodávkou a montáží gigantické nosné ocelové konstrukce pro pozoruhodnou skleněnou kupoli budovy.
Kupole, jejíž koncept vytvořili Architects Cie ve spolupráci se SIDstudio, byla navržena tak, aby navazovala na tvar stávající budovy a odrážela jej, přičemž ji zároveň modernizuje a připravuje na budoucnost.
Oktagonální hlavní konstrukce kupole s výškou 12 metrů a rozpětím 76 m je tvořena kruhovými dutými profily o průměru 324 mm s proměnnou tloušťkou stěny, které vytvářejí trojúhelníkovou síť (s délkou strany přibližně 8,3 m). Sekundární trojúhelníková konstrukce (radiály první sítě) vytváří plochy přemostěné skleněnými panely.
Tahový prstenec vyrovnává trvalé vodorovné síly kupole a je k ní připojen ve čtyřech místech, čímž vytváří spolehlivou druhou přenosovou cestu zatížení.
Inženýrský návrh, výroba a montáž ocelové konstrukce kupole trvaly přibližně jeden rok.
Mikro-geometrický design kupole je odkazem na původní návrh Oyevaara a budova se nyní může pochlubit impozantním zeleným atriem, otevřenými schodišti a světlými kancelářskými podlažími.
Inženýrské výzvy
Společnost ASK Romein čelila při realizaci tohoto krásného a složitého návrhu mnoha výzvám.
Jednou z největších bylo shromažďování a zpracování velkého množství datových listů (o prvcích, uzlech, profilech, silách atd.) s cílem přetvořit je v konstrukci, kterou by bylo skutečně možné realizovat na stavbě.
Inženýři provedli praktickou analýzu dat a rozdělili hlavní 3D model do tří typů uzlů (např. místa, kde se sbíhalo šest nebo osm prvků), přičemž pro každý uzel vypočítali přibližně 20 různých typů uzlových detailů s pěti rozhodujícími kombinacemi.

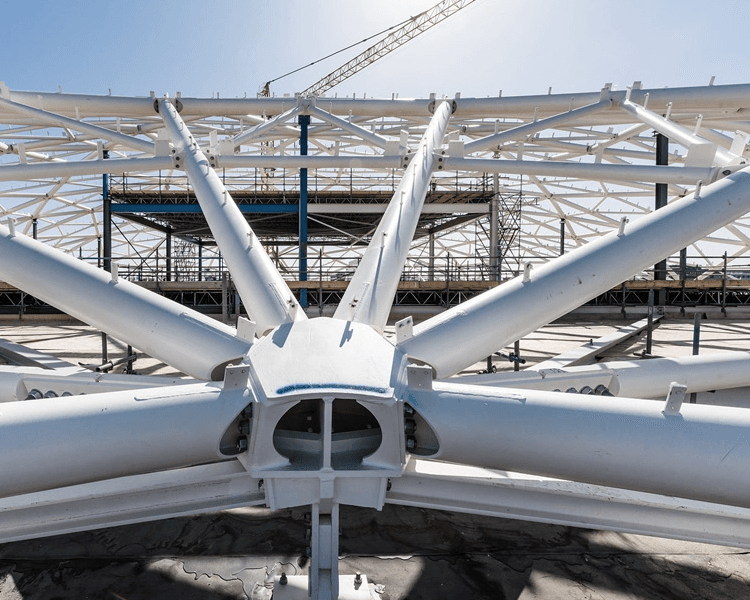

Pro klíčové části konstrukce se rozhodli použít přípoj typu „buben pračky" (viz obrázek níže). Zde je uzel pevný a opakující se část a pruty jsou spojeny prostřednictvím přípoje s čelní deskou.
Vzhledem ke složitosti návrhu bylo nutné, aby prvky svíraly v každé situaci mírně odlišné úhly, nebo se lišily profily, jakož i síly v těchto profilech.
Některé z těchto výpočtů nelze skutečně provést ručně. Když máte jeden nosník k připojení, je to jednoduché – máte jednu sílu, jednu situaci. Ale když se sbíhá osm nosníků s různými silami a různými momenty ve všech směrech… Bez IDEA Connection bych nebyl schopen vypočítat některé body nebo přípoje se stejnou spolehlivostí a přesností.
Alexander van Beelen
Stavební inženýr – ZEPTEJTE SE ROMEINA
Nizozemsko
Odchylky byly zpracovány v čelních deskách trubek. Důvodem pro toto řešení je, že trubky lze strojově řezat, čímž lze dosáhnout mnohem přesnějších tolerancí a odchylky jsou minimalizovány. Montážní uzly byly posouzeny pomocí IDEA StatiCa Connection importem orientací prutů z výkresového modelu a sil z filtrovaných tabulek hlavního výpočetního modelu v Oasys GSA.
Tým se rozhodl, že pro každý uzel vytvoří vektor (průměr všech prvků), který bude ukazovat směr, v němž by se uzly měly nacházet pro každou polohu (pomocí šipek směřujících ke středu).
Standardní principy standardních uzlů byly řádně modelovány pouze jednou a poté mohly být zkopírovány a aplikovány na mnoho importovaných situací. Tímto způsobem bylo možné s jistotou konstatovat, že všechny normativní situace byly vypočteny a ověřeny.
Další velmi důležitou věcí pro tým bylo zvýšit předvídatelnost konstrukce volbou standardního detailu, o němž se domnívali, že bude dostatečně únosný, a jeho následným ověřením v IDEA, aby se potvrdilo, že tomu tak bude v každé situaci.
Další velkou výzvou bylo zajištění stability konstrukce během výstavby, pro niž byl IDEA StatiCa Connection nepostradatelný.
Dále byl za účelem výstavby ocelové konstrukce kupole v atriu instalován samostavitelný stavební jeřáb, který procházel dočasnou pracovní plošinou a střechou. Před úplným uzavřením kupole bylo samozřejmě nutné jej demontovat.
Nelze překlenout 76 metrů najednou. Proto jsme použili výškově nastavitelné sloupy k vybudování dočasné podpůrné konstrukce uvnitř atria. Tímto způsobem jsme mohli budovat kupoli přes celé rozpětí s podpěrami na místě a odstranit je až po dokončení.
Alexander van Beelen
Stavební inženýr – ZEPTEJTE SE ROMEINA
Nizozemsko
Řešení a výsledky
Projekt ocelové konstrukce EDGE Amsterdam West byl dokončen ve třetím čtvrtletí roku 2021, pouhý rok po zahájení prací.
Dříve nevyužívaná vnitřní zahrada se nyní proměnila v nové srdce budovy – inspirativní světlem zalité atrium, které slouží jako funkční prostor vhodný pro schůzky i jako zelená městská oáza, kde mohou zaměstnanci navazovat kontakty, relaxovat a načerpat novou energii. Skvělým místem pro zážitek z atria a kupole jsou velké terasy v prvním patře, které rovněž slouží jako prostory pro setkávání.
Osm kulatých šachet bylo přeměněno na světlíky, aby bylo do každého z podlaží o rozloze 6 700 m2 přivedeno ještě více přirozeného denního světla, a čtyři impozantní schodiště nahradila výtahové šachty, aby nájemníky vedla ke zdravějším volbám.
Všechny fasády budovy byly kompletně zrekonstruovány a okna byla nahrazena vysokými otvory s vysoce kvalitním sklem. Charakter původní budovy byl však zachován díky návrhu, který respektuje rytmus cihel, arkýřů a vodorovných hliníkových lamel.
EDGE Amsterdam West, postavený tak, aby splňoval nejvyšší standardy udržitelnosti, technologií a zdraví, je nyní místem, kde se setkává historie, technologie a moderní architektura a kde vzniká biofylické, udržitelné a inspirativní kancelářské prostředí.
O společnosti ASK Romein
Společnost ASK Romein, založená v roce 2000, je skupinou stavebních firem s pobočkami v Belgii a Nizozemsku, specializující se na komplexní, ocelové, průmyslové, offshore, mostní a na klíč dodávané stavby.
Díky vlastním technickým znalostem a investicím do doplňkových stavebních činností navrhují a realizují pro své zákazníky po celém světě všechny typy stavebních projektů.
Firma získala cenu v kategorii Velká budova za tento projekt kupole Edge v rámci IDEA StatiCa Excellence Awards 2021.
