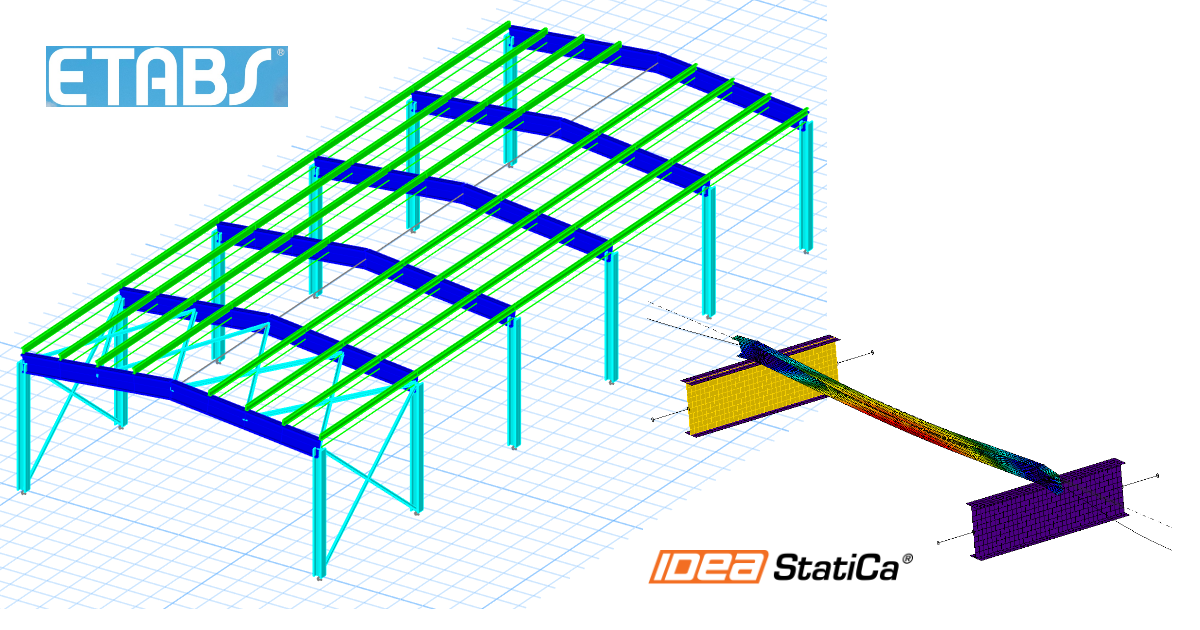

- 下载并安装最新版本的 IDEA StatiCa
- 确保您使用的是有限元分析软件的受支持版本
IDEA StatiCa 在安装过程中会将 BIM 链接集成到您的有限元分析软件中。您可以通过运行 IDEA StatiCa 并打开 BIM links 来检查状态，并根据需要集成更多 BIM 链接。请注意，某些有限元分析软件需要额外步骤才能完全激活其与 IDEA StatiCa 的 BIM 链接。
可能会出现"您是否允许此应用对您的设备进行更改？"的通知，如果出现，请点击 是 按钮确认。
点击 安装 后，所选软件的 BIM 链接即完成集成。界面同时显示其他 BIM 链接的状态。
在 ETABS 中还需要一些额外的手动步骤来完成集成流程：

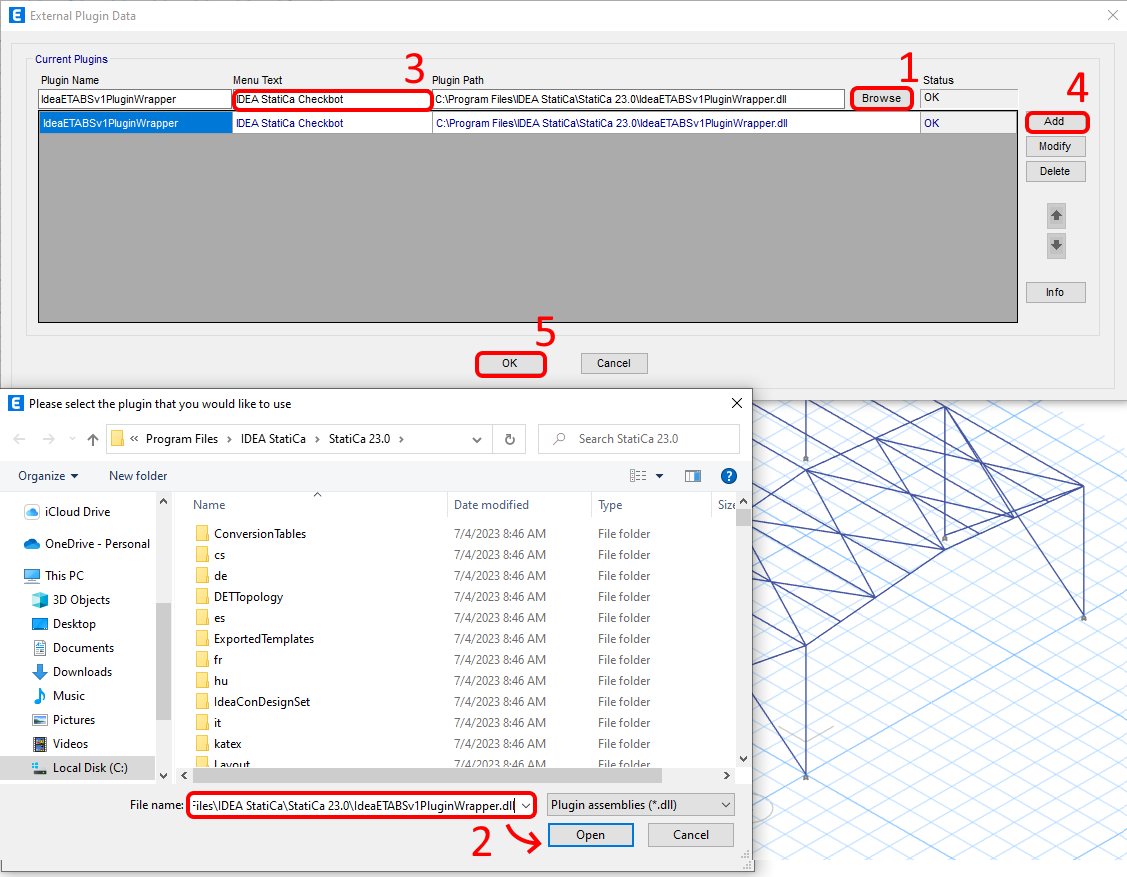

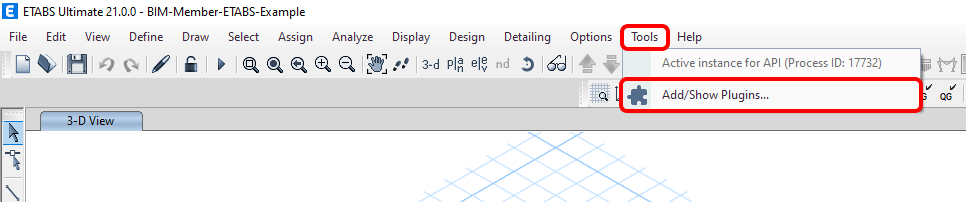

启动 ETABS，点击工具 > 添加/显示插件，打开插件管理器对话框。此选项允许您将加载项（程序）安装到 ETABS 菜单的相应位置。
浏览至：
C:\Program Files\IDEA StatiCa\StatiCa 24.1\net48\IdeaETABSv1PluginWrapper.dll
（对于旧版本的 IDEA StatiCa：C:\Program Files\IDEA StatiCa\StatiCa 23.0\IdeaETABSv1PluginWrapper.dll
或 C:\Program Files\IDEA StatiCa\StatiCa 22.1\ETABSv18PlugIn_IDEAStatiCa.dll）。
您可以编辑下拉菜单中显示的插件名称为 IDEA StatiCa Checkbot，然后点击添加。
备注
如果未出现 IDEA StatiCa Checkbot 窗口，请前往 C:\Program Files\Computers and Structures\ETABS 22，以管理员身份运行文件 RegisterETABS.exe。
如何使用链接

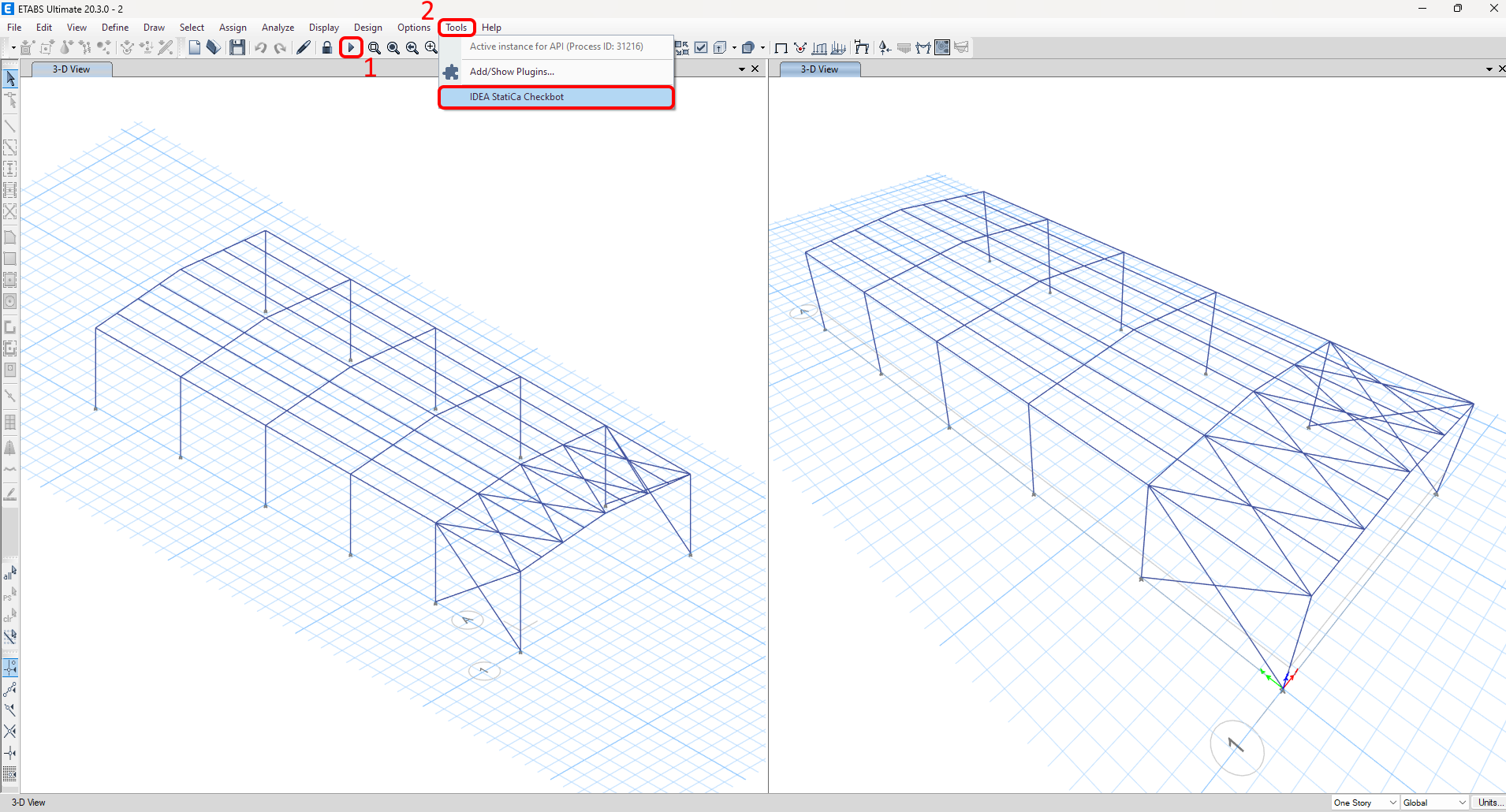

下载附件项目，在 ETABS 中打开，并运行计算以获取结构的内力。
BIM 链接已集成完毕，位于顶部功能区的工具 -> IDEA StatiCa Checkbot 下。
随后您将看到关于使用插件的警告提示，请确认以继续操作。

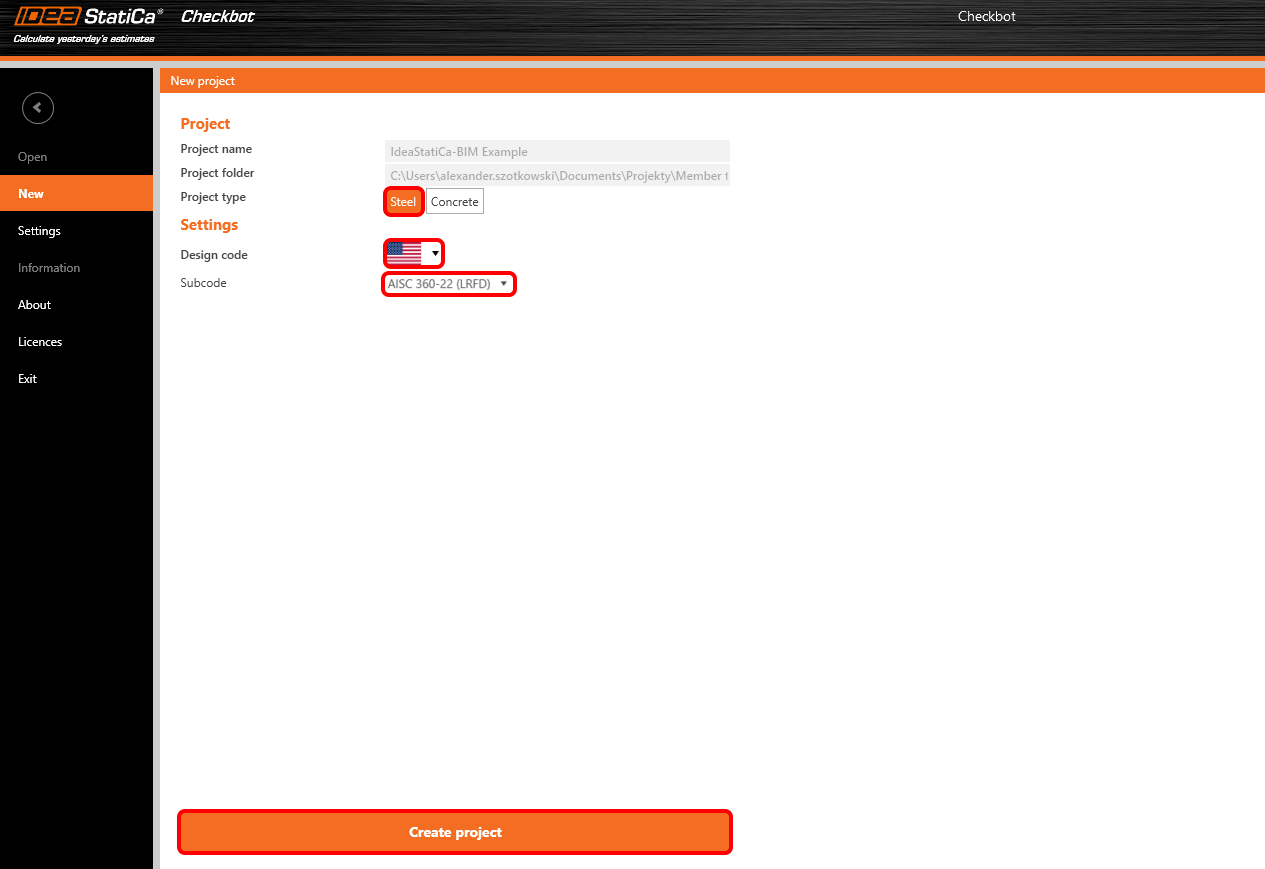

选择新建选项，项目类型选择钢结构，设计规范选择 AISC LRFD 360-22，然后点击创建项目。
新的 Checkbot 项目已准备好从 ETABS 导入构件。

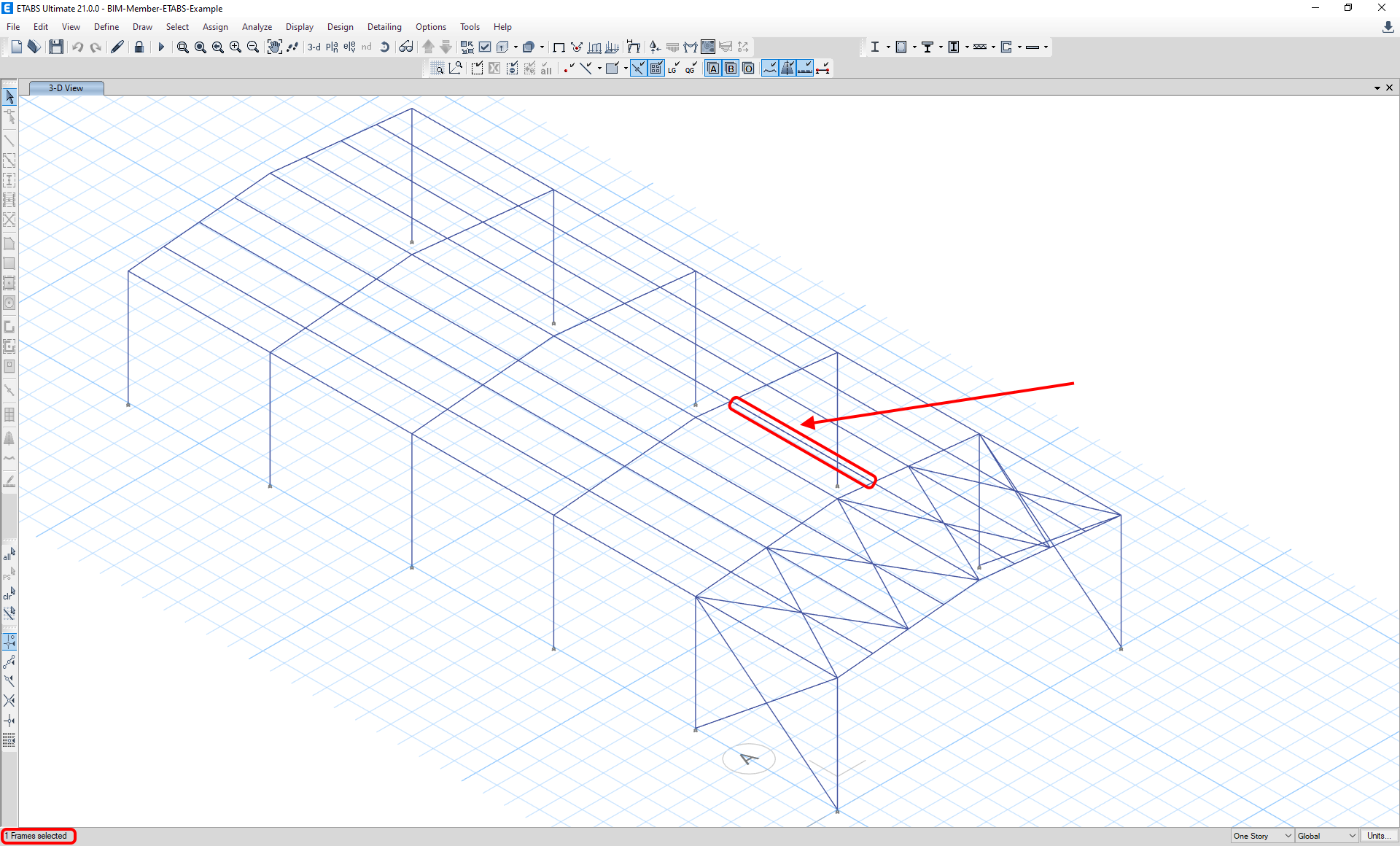

在 ETABS 中，选择其中一个内部构件。在屏幕左下角，您将看到已选择的单元数量以及将导入到 Checkbot 的数量。
然后在 Checkbot 中选择 Member。
这将把梁及其荷载效应导入 Checkbot——坐标、方向和截面尺寸与有限元/BIM 模型保持一致。
请注意，您的节点和构件编号可能有所不同。
如您所见，所选构件及所有相关构件已被导入。

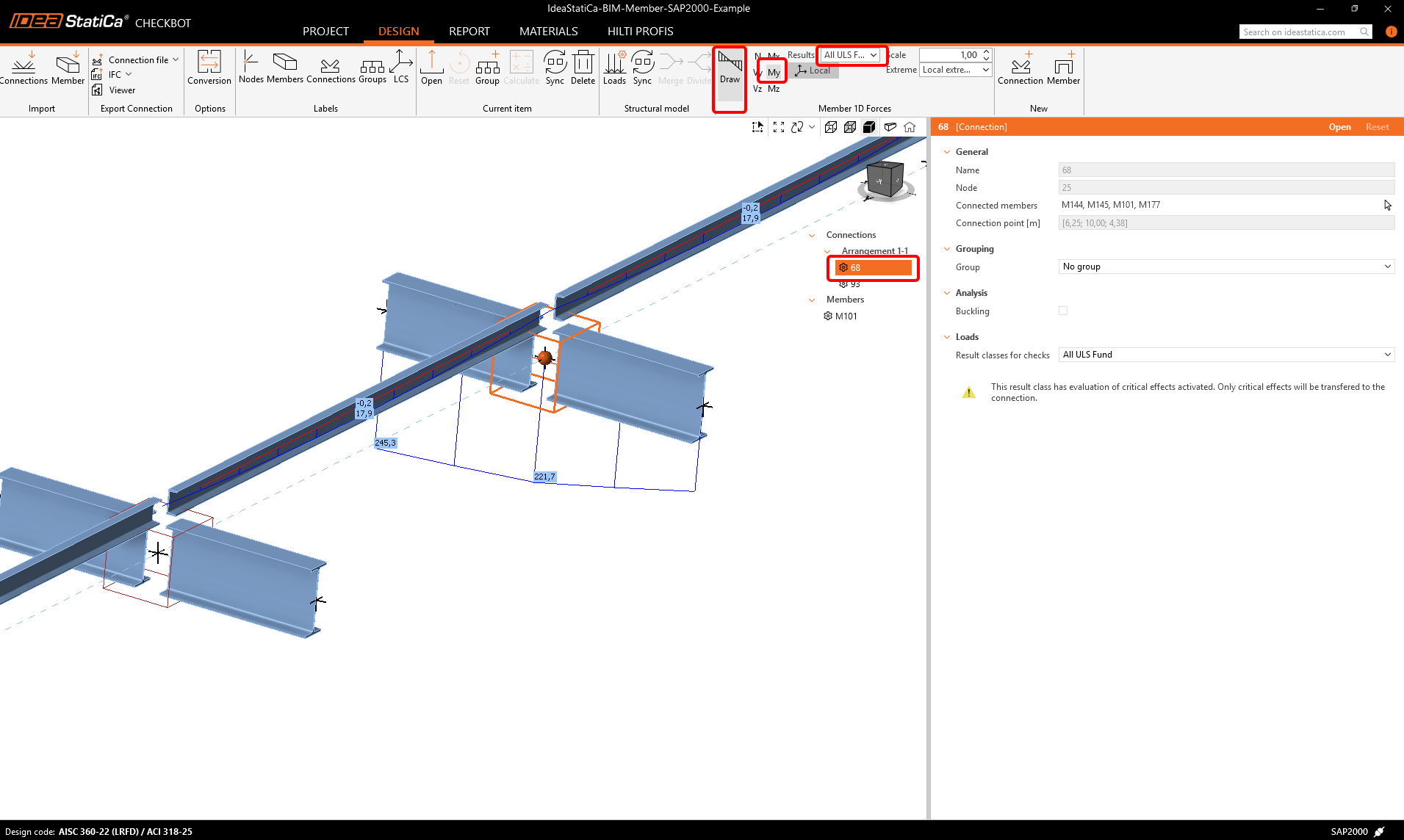

您可以查看内力。选择 Draw，然后选择所需的内力和组合，左键单击节点框，并按照下图所示步骤操作。
可以直接在 Checkbot 中将构件合并，合并后在 Member 软件中它们将成为一个连续的单一构件。

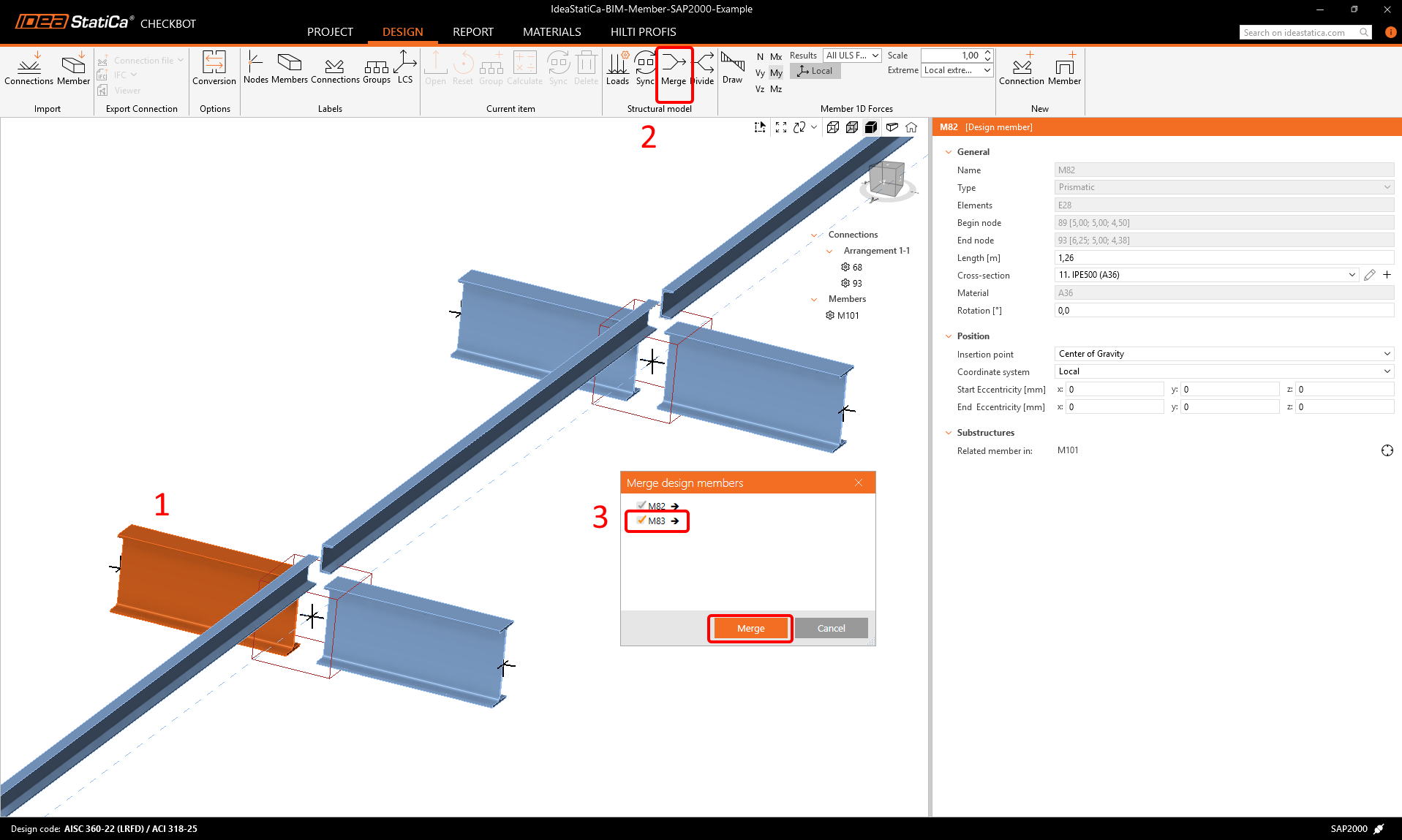

合并两个垂直相关构件。左键单击 I 型截面构件 M-82，选择合并操作，然后在合并设计窗口中勾选 M83 复选框，并按照图示步骤操作。
在此窗口中，您将看到关于即将执行的操作的提示信息，请确认接受。

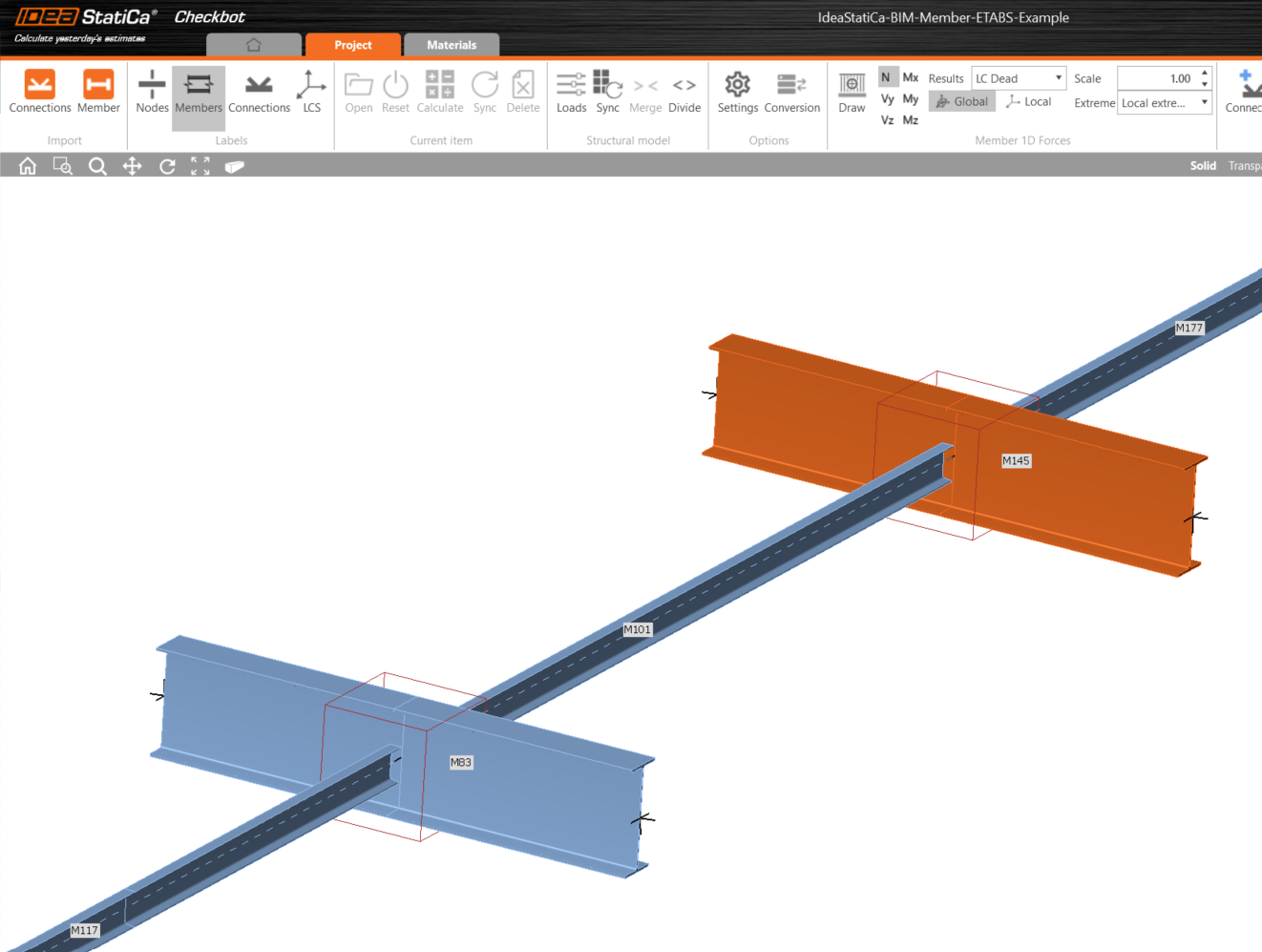

对另一组 I 型截面构件执行相同的合并操作。 更改后，模型应如下图所示。
您可以通过单击"荷载"并管理用于校核的结果类别，来控制将哪个荷载工况或组合加载到 Member 软件中。
此外，默认情况下，评估关键效应功能已开启，该功能会筛选出具有最不利效应的荷载工况，以加快计算速度。该功能也可在 荷载设置中关闭。

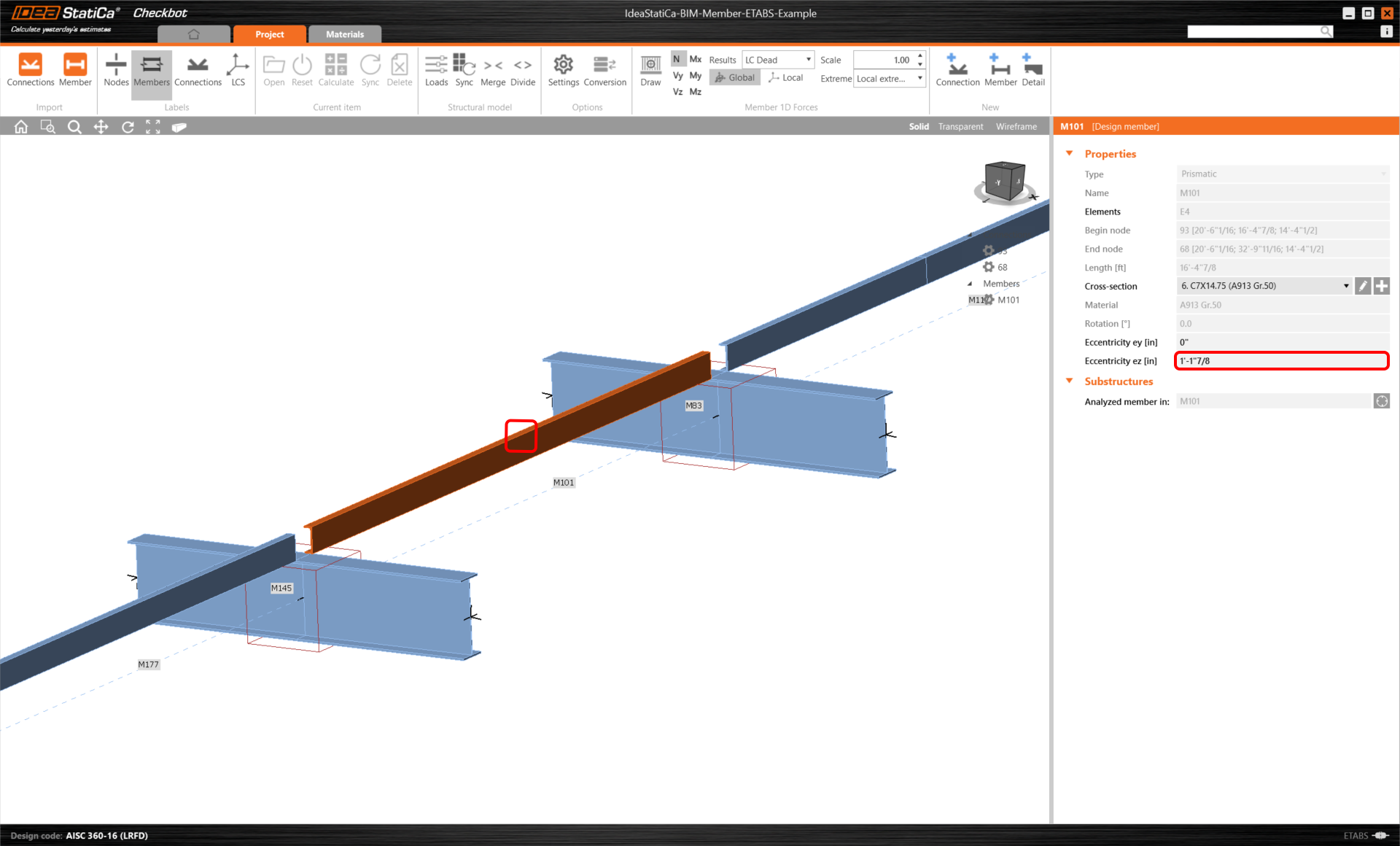

如已知限制一文所述，梁的偏心距不会传递到 IDEA StatiCa 中。因此，我们手动将檩条设置到正确位置。该值计算为 1/2 (20.8 + 7) = 13.9 in。
此值还必须设置到所分析梁左右两侧的相关构件上。
在打开 Member 模块之前，我们需要根据 AISC 360-16 设置正确的拉压弹性模量和剪切模量值。

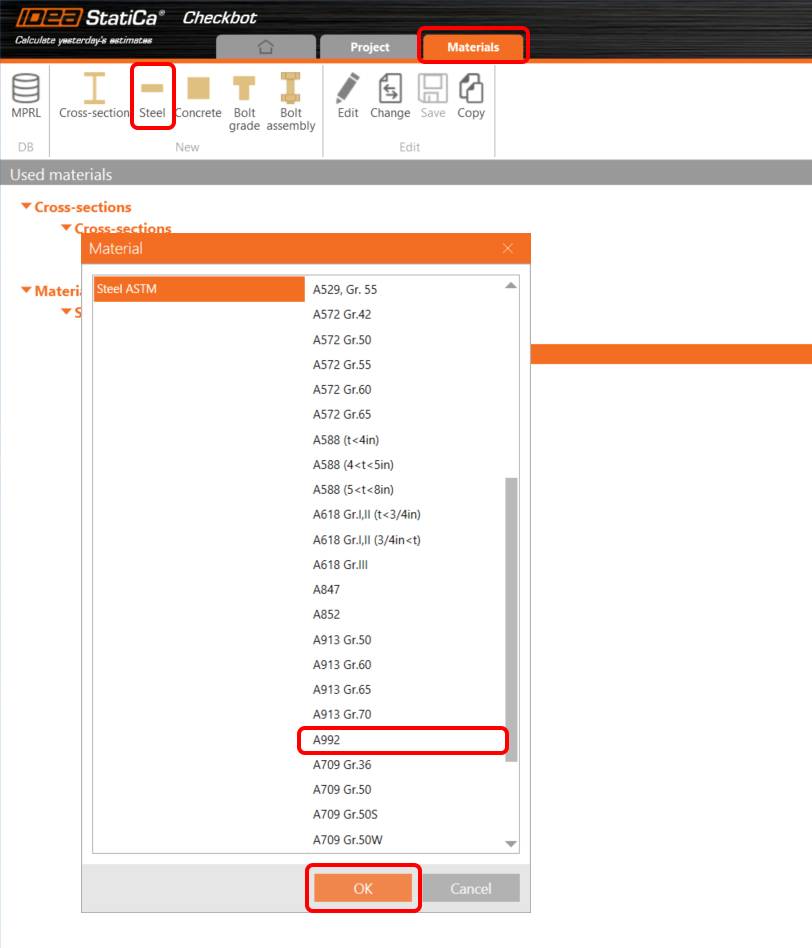

首先，在项目的材料选项卡中添加新的钢材等级，选择钢材 A992。

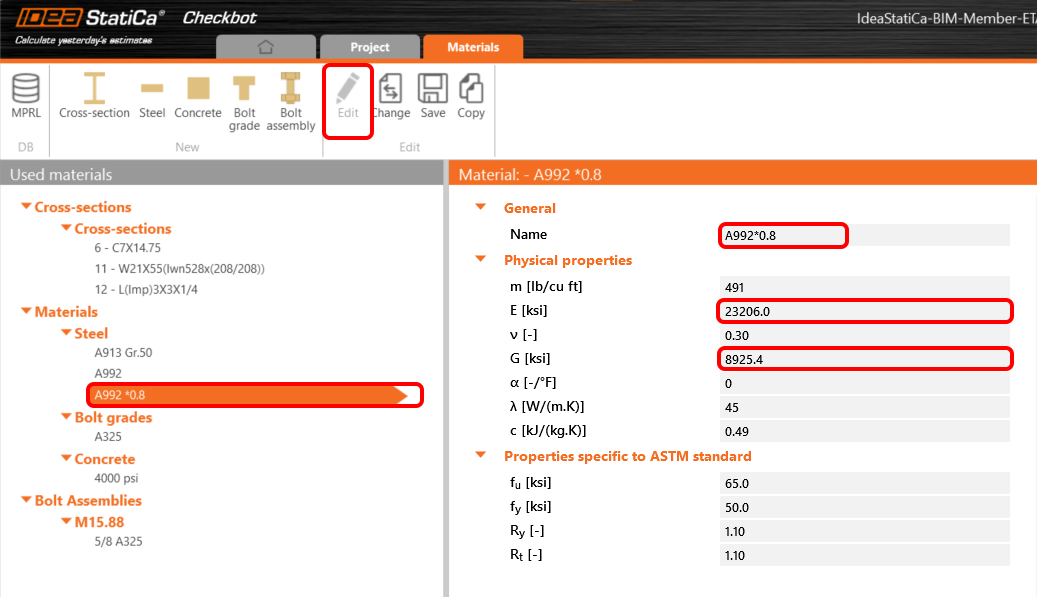

然后，通过编辑按钮，按照下图修改钢材属性。拉压弹性模量和剪切模量均乘以折减系数 0.8。

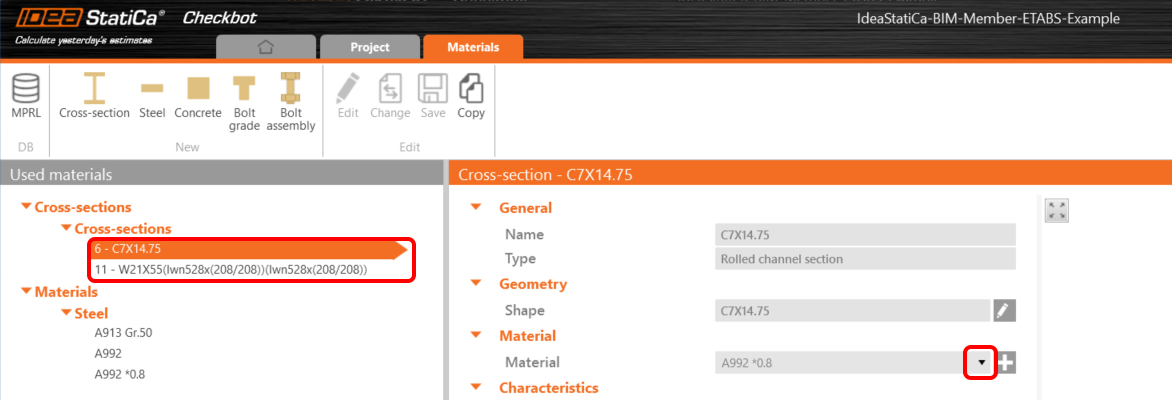

之后，逐一选择各截面，并按照下图为其设置正确的材料值。
现在我们可以打开 Member 软件。只需左键单击打开。

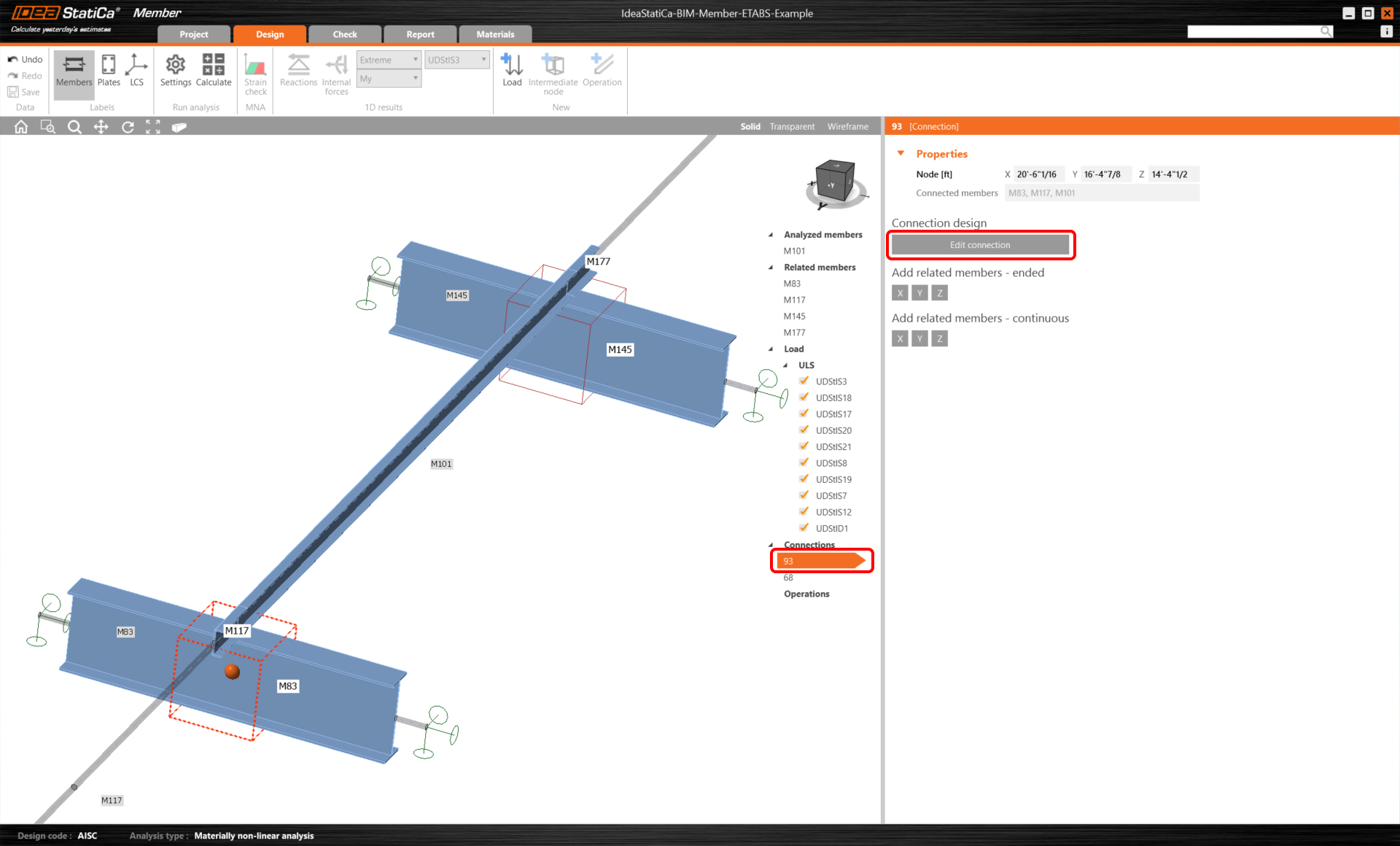

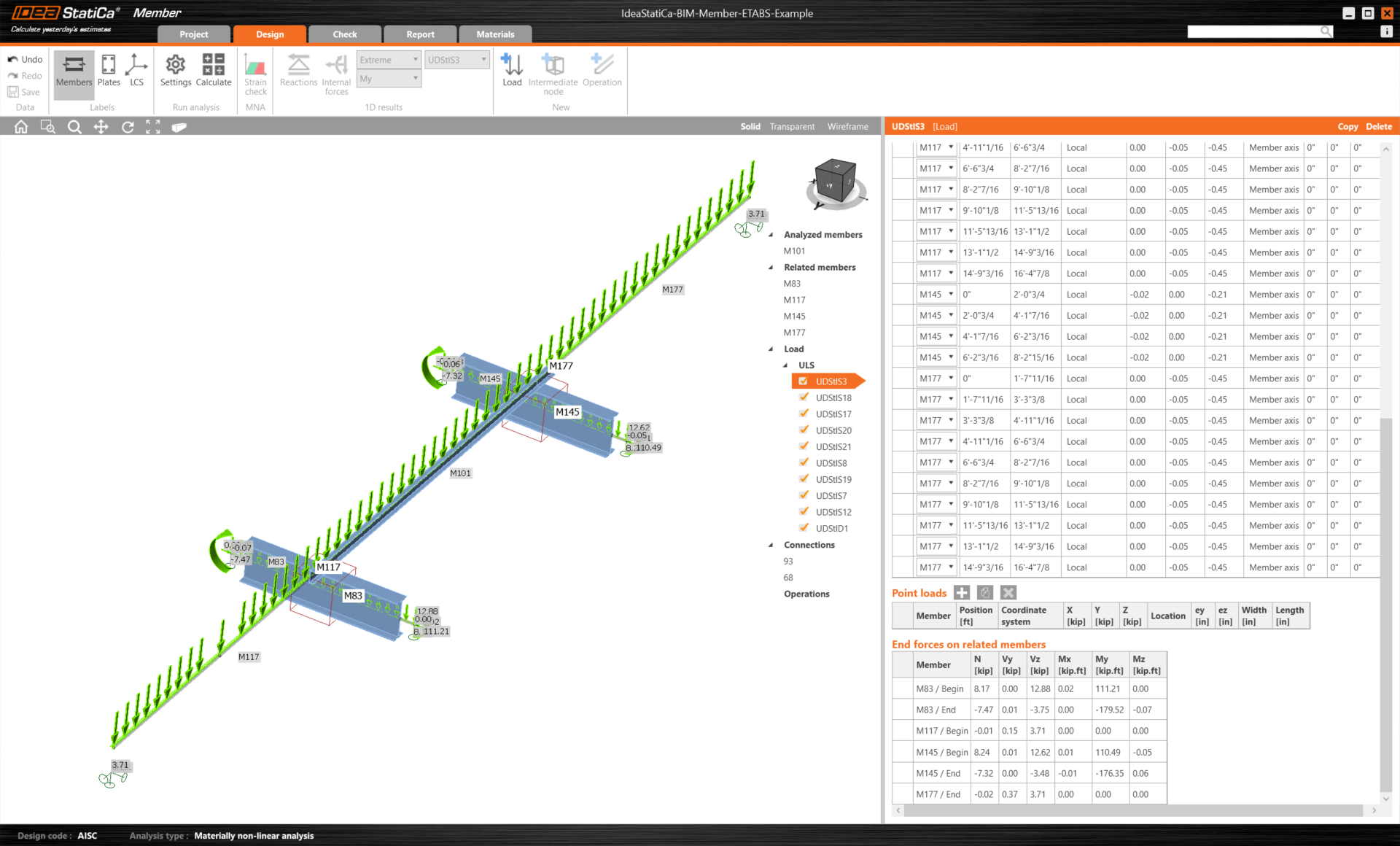

在下图中，您可以看到 Member 软件启动后的初始界面。
首先，让我们设计构件 U 型截面的节点，请选择第一个节点并单击编辑节点。如您所见，由于我们进行了合并操作，I 型截面现在由一个单元表示。

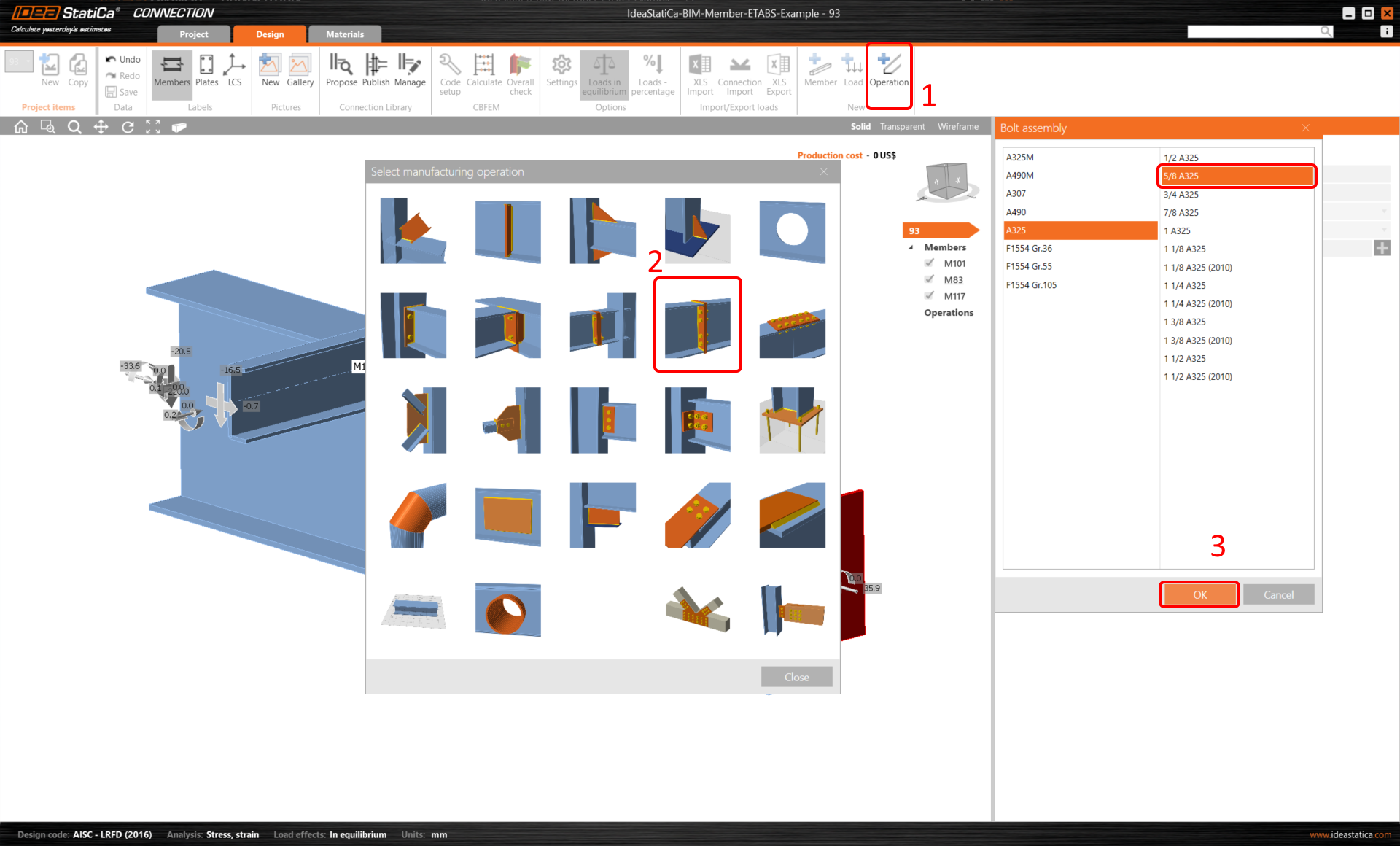

点击操作并选择板与板。选择螺栓 A325 3/8 规格。

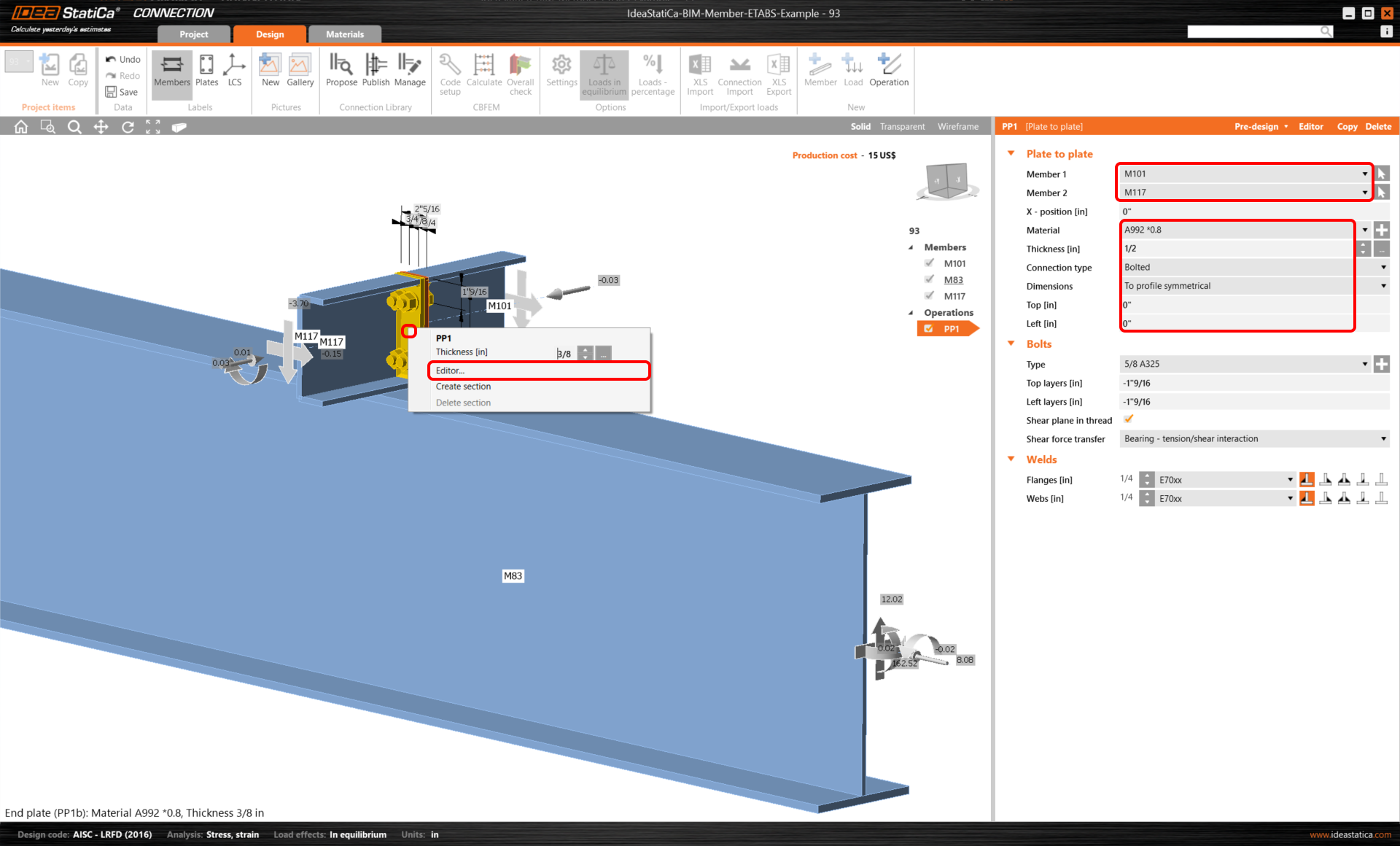

根据下图修改参数值。 请注意，根据 AISC 360-16，应使用弹性模量（拉压及剪切）乘以折减系数 0.8 后的材料参数。 完成后，点击编辑器。

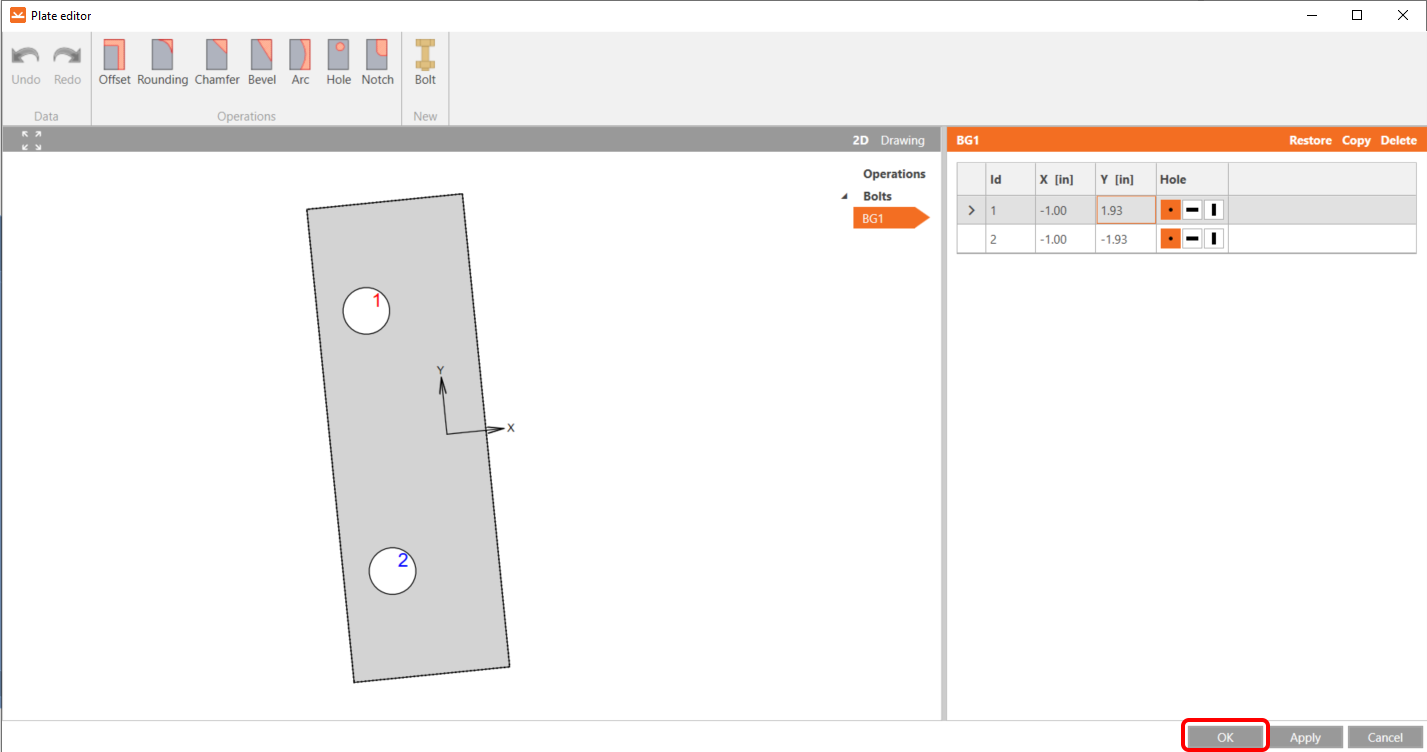

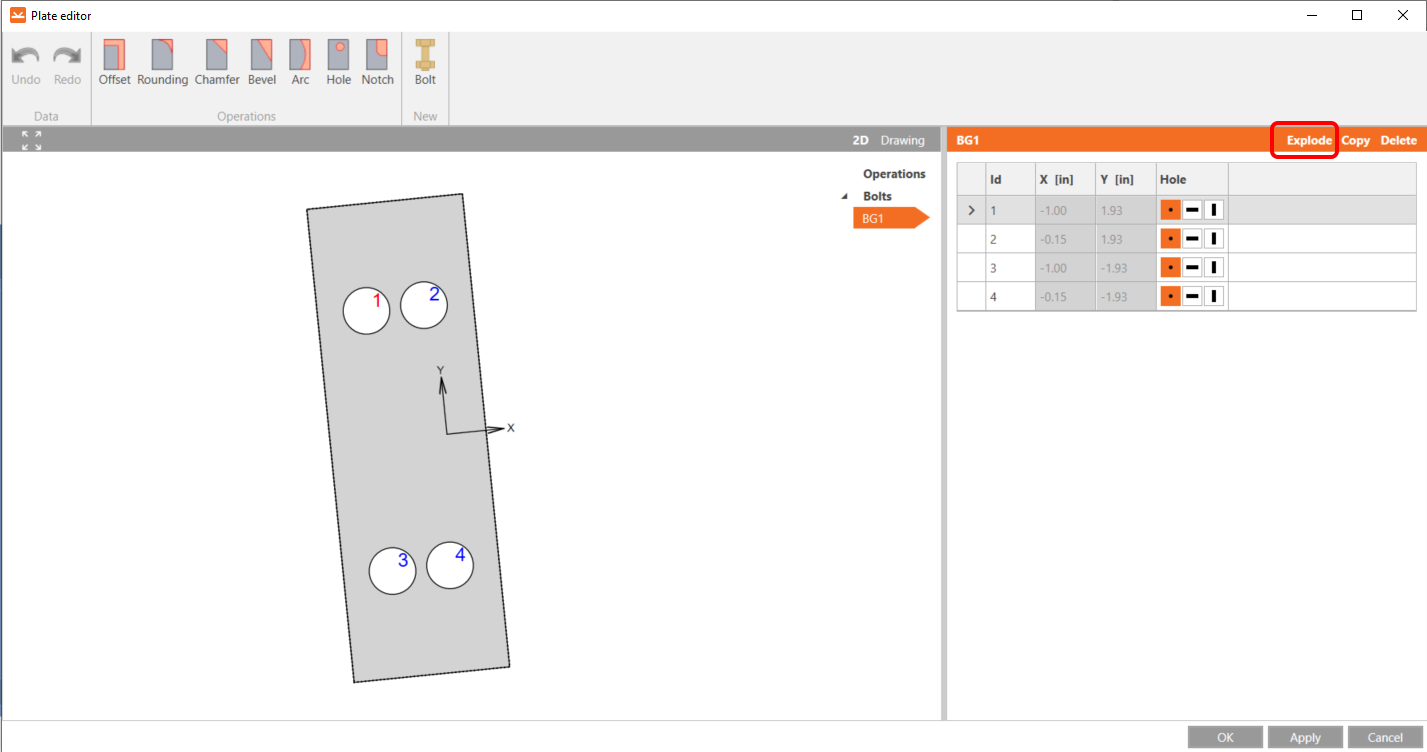

点击分解，删除第 2 和第 4 号螺栓，然后点击确定。
完成修改后，构件应如图所示。点击确定继续。

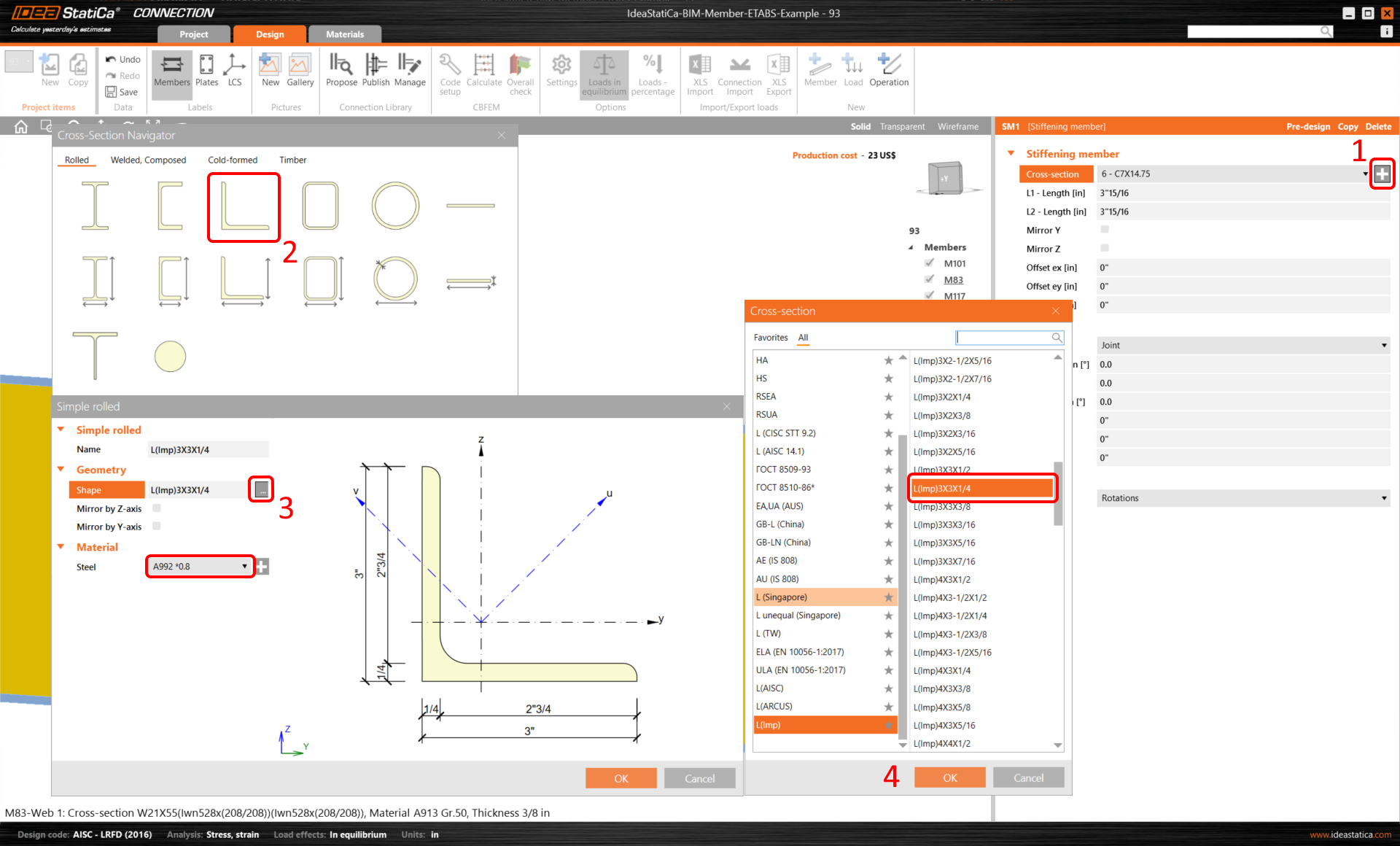

下一个操作是加劲构件，首先按照图中步骤添加新的 L 型截面 L(Imp)3x3x1/4。

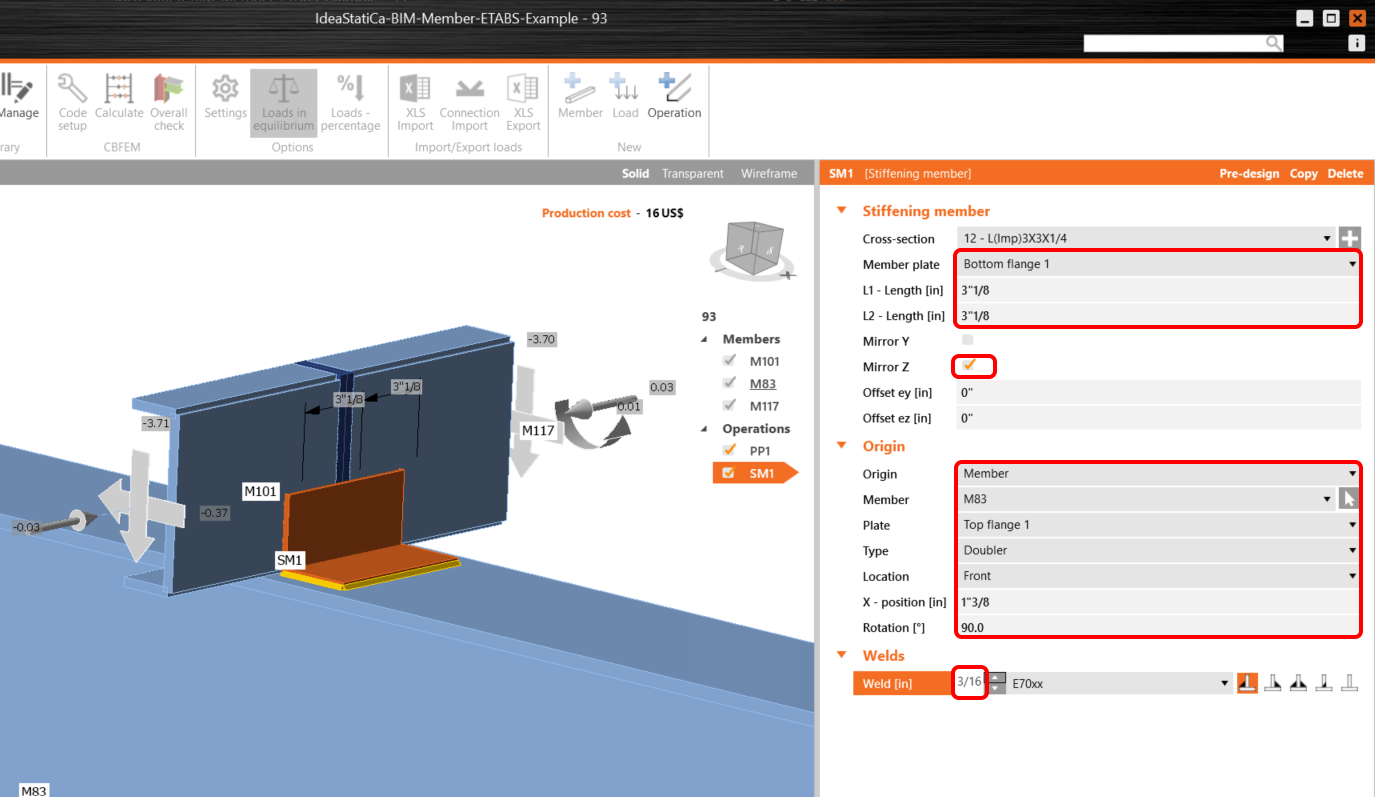

然后根据以下说明修改参数值，加劲构件应按图示位置放置。

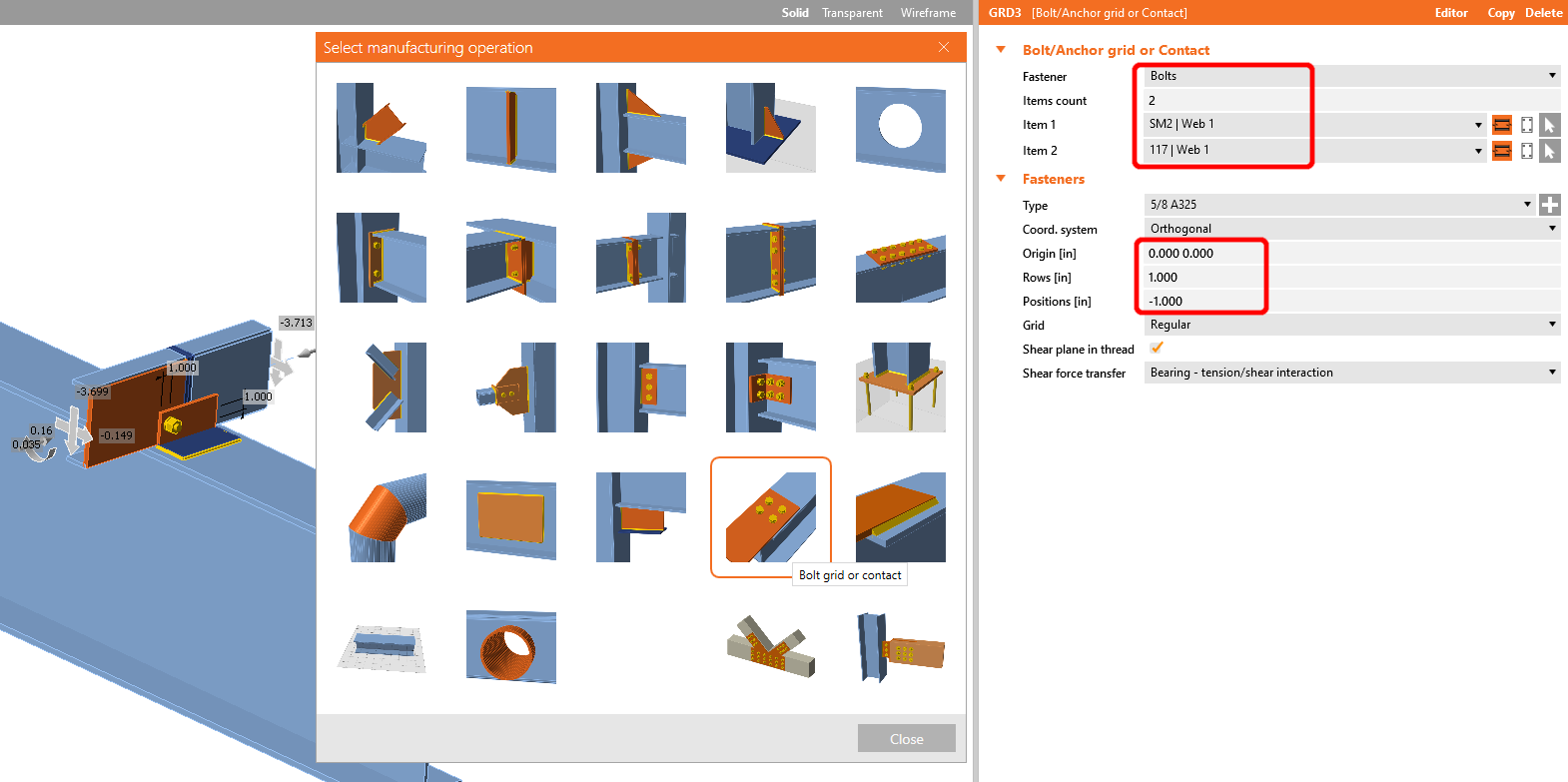

按以下参数值添加螺栓/锚栓网格操作。

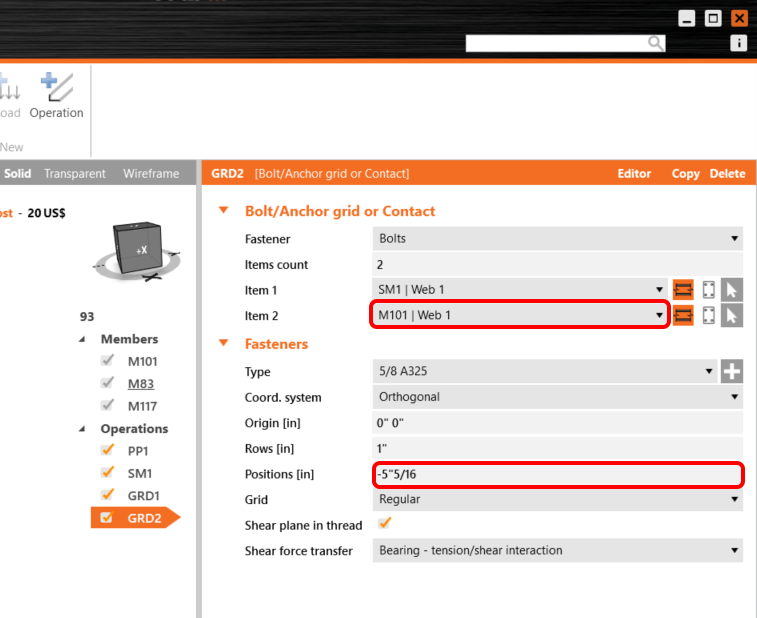

复制 GRD1 操作并按图示修改所选参数值。

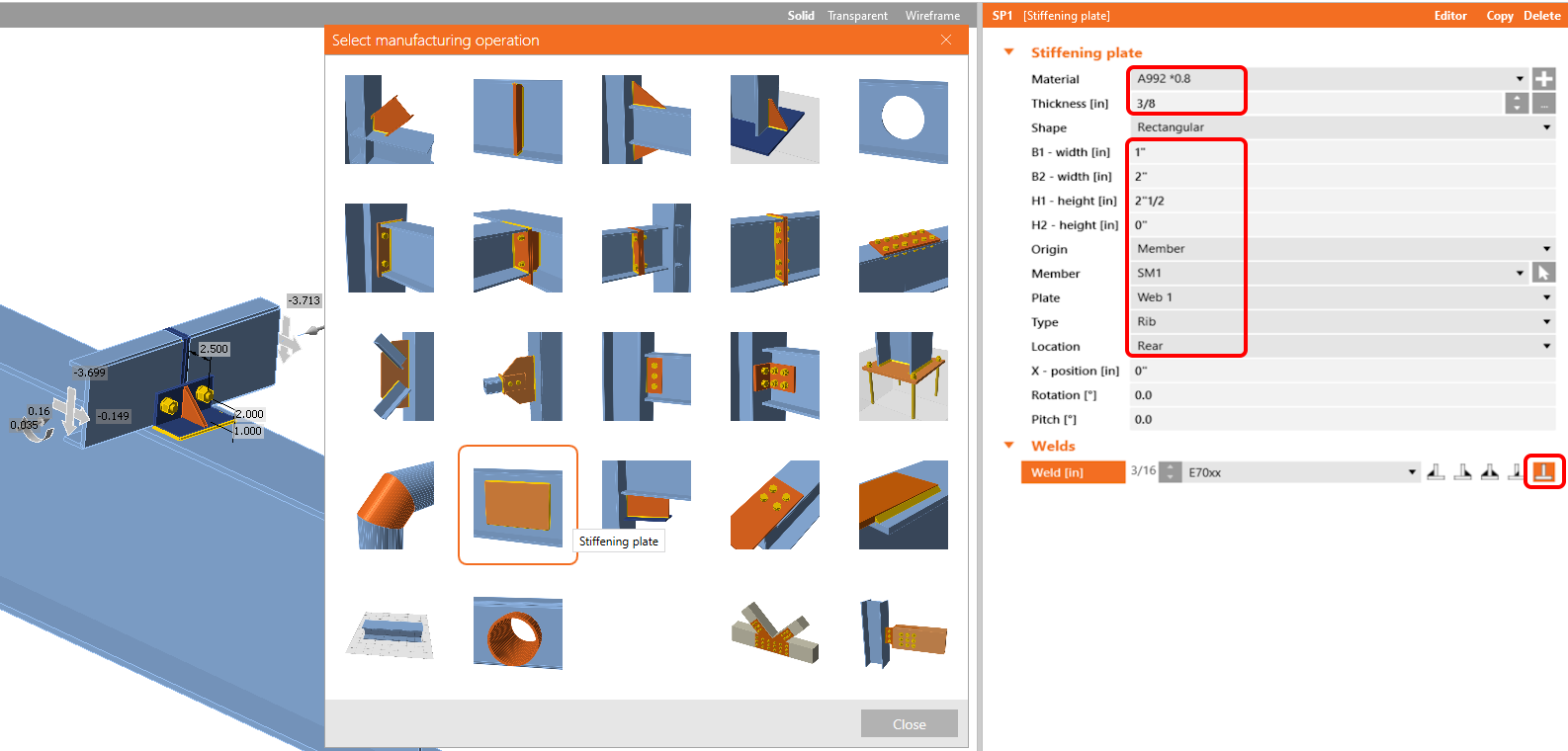

现在按以下参数值向节点添加加劲板。

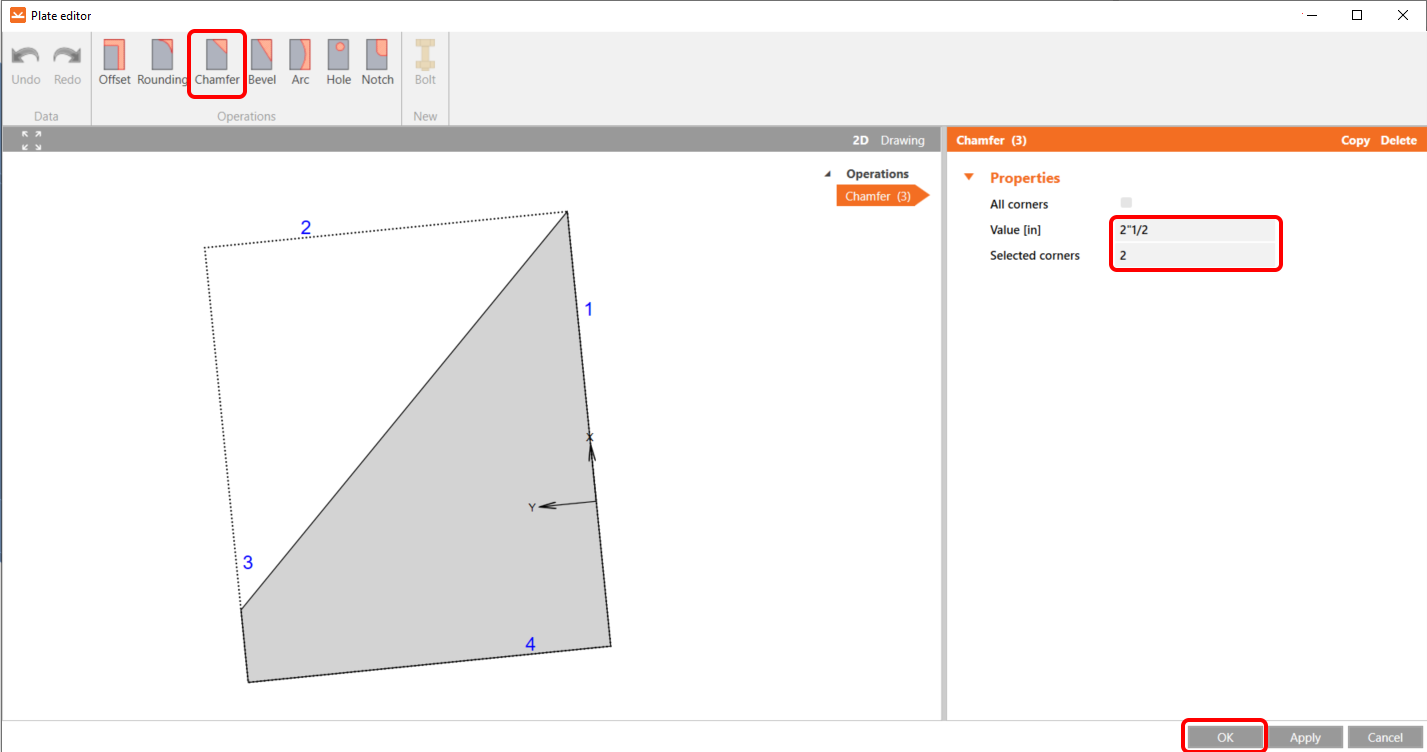

完成后，在编辑器中使用倒角操作进行修改，并按图示进行设置。

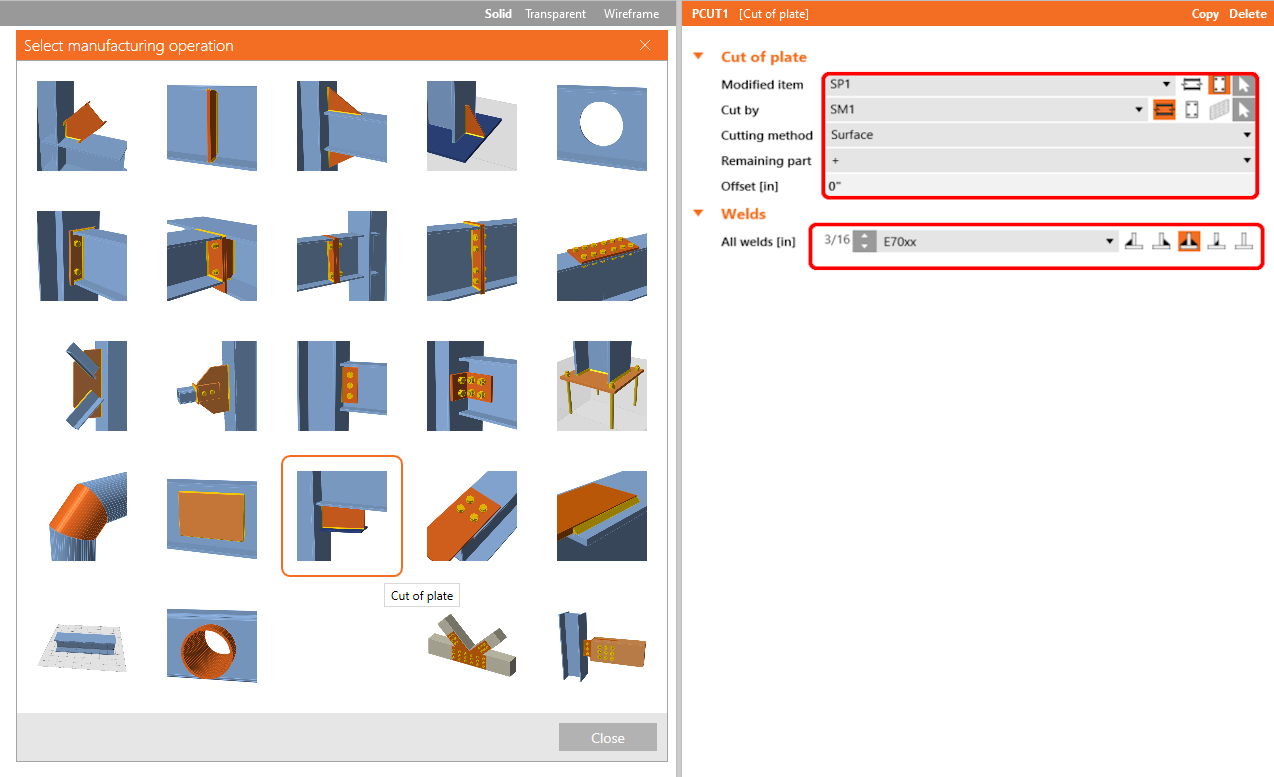

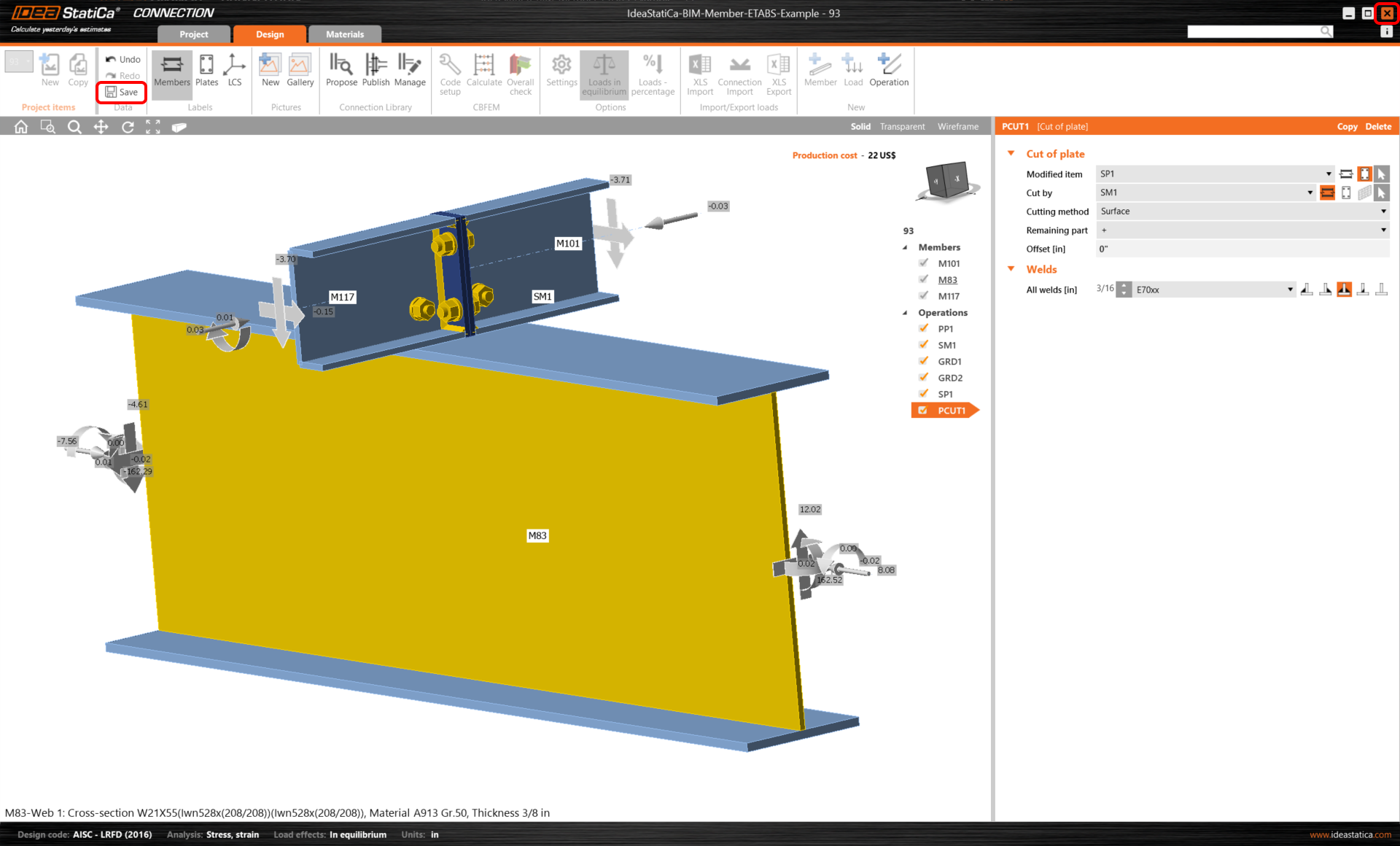

最后一个操作是板的切割操作，通过该操作将加劲板与加劲构件以焊缝连接。
现在点击保存并关闭 Connection 模块。

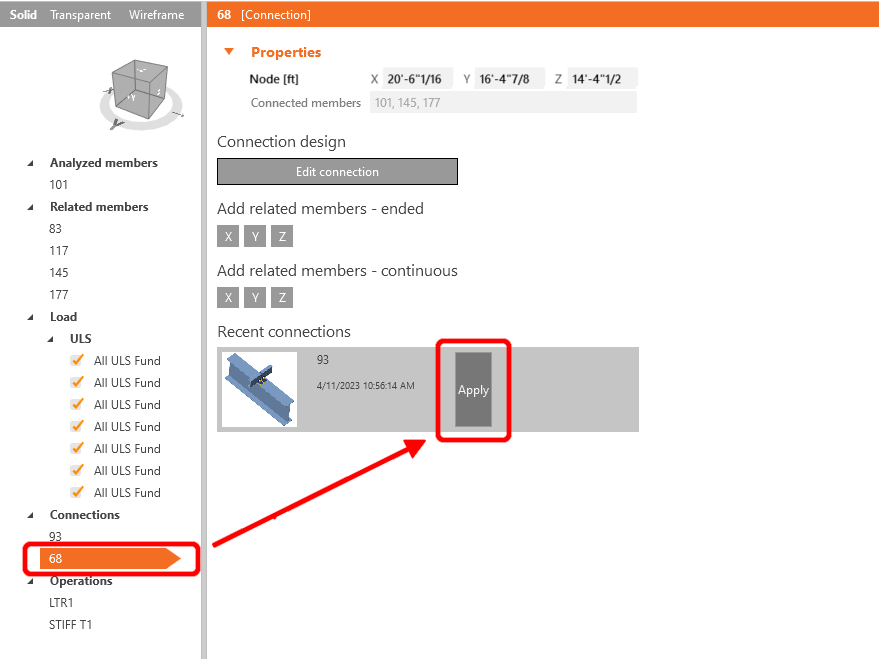

由于构件两侧存在相似的节点，您可以将第一个节点的操作复制到另一个节点。选择另一个节点，然后点击应用。

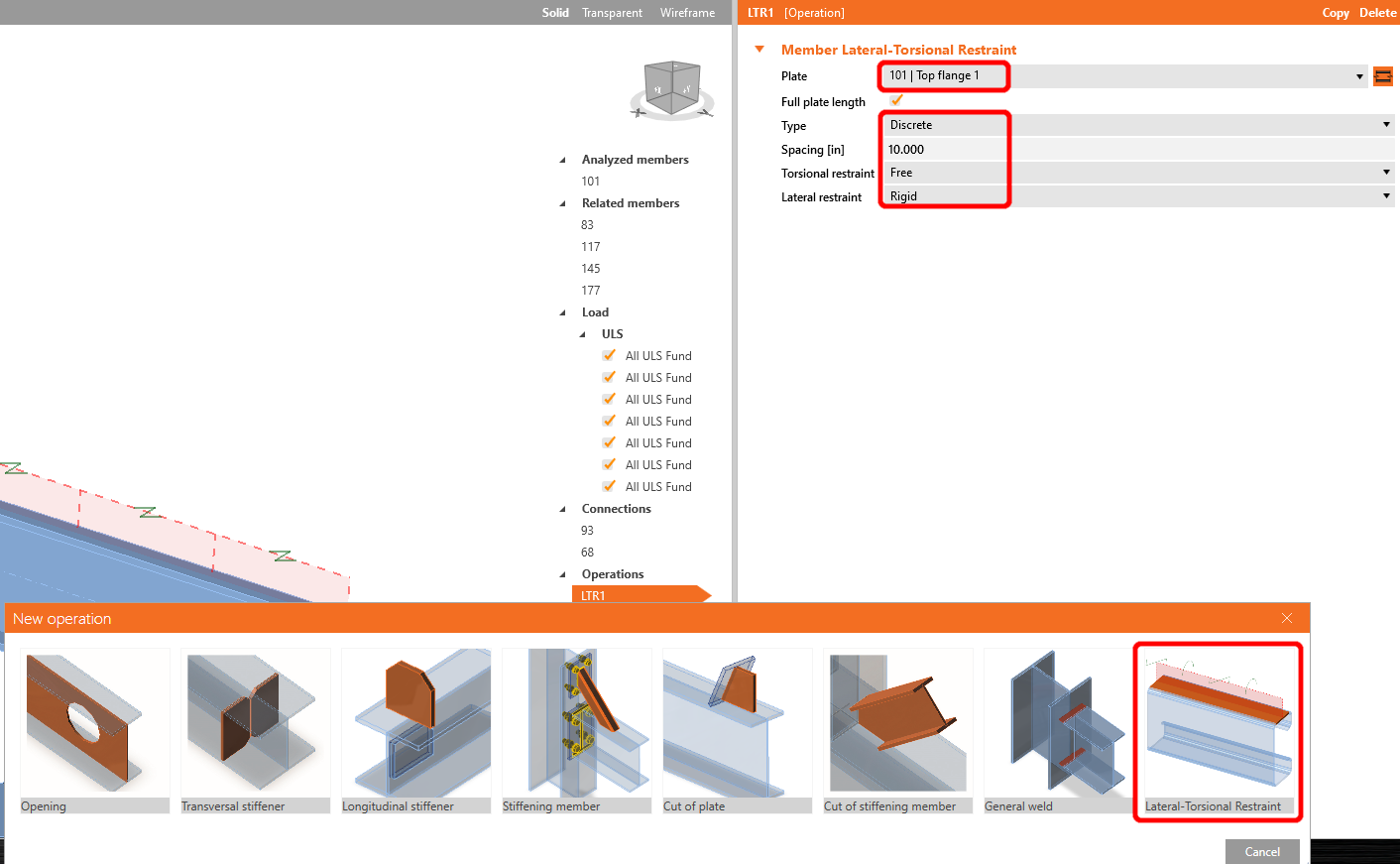

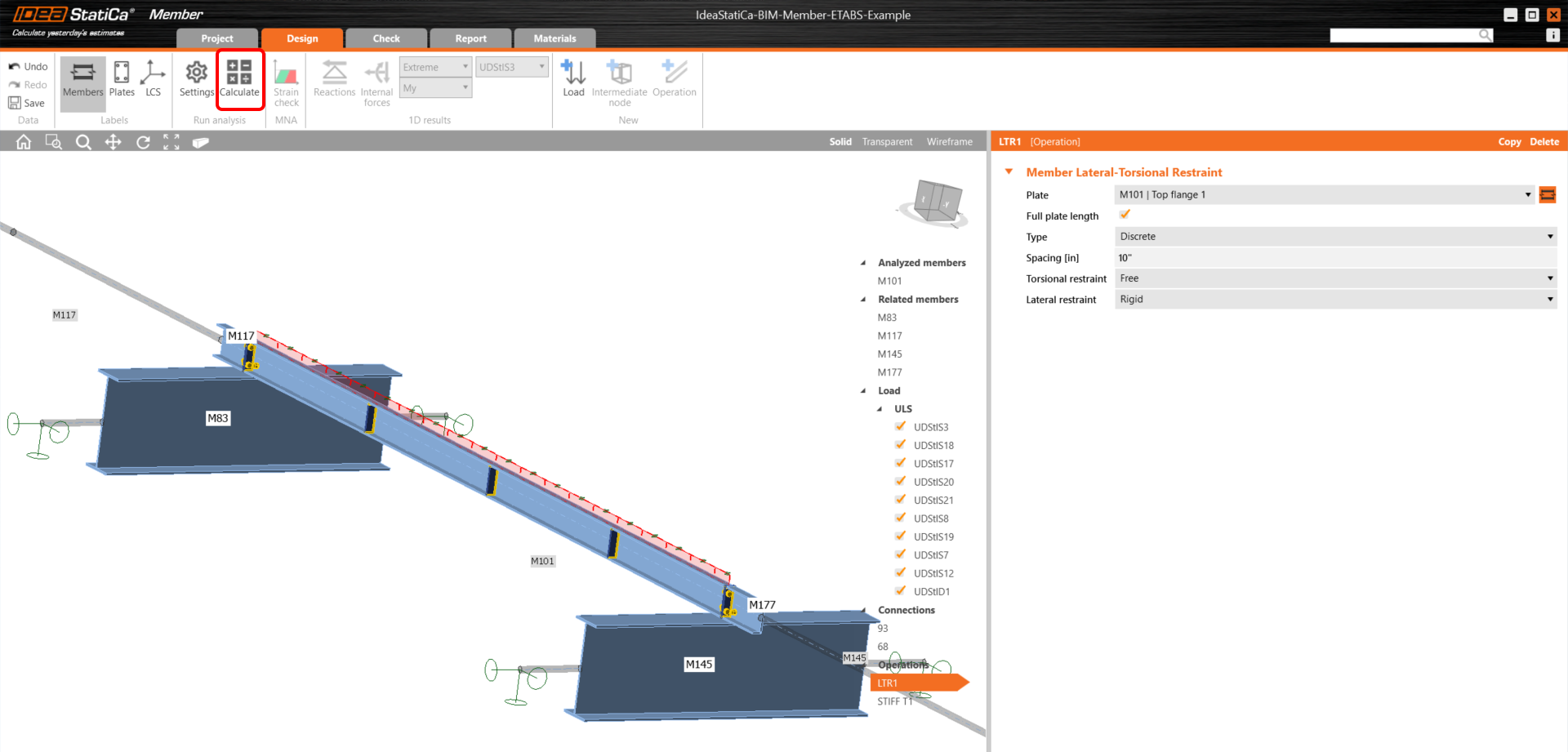

在开始分析之前，首先左键单击 U 形构件，添加操作侧向约束，并根据图示设置参数值。

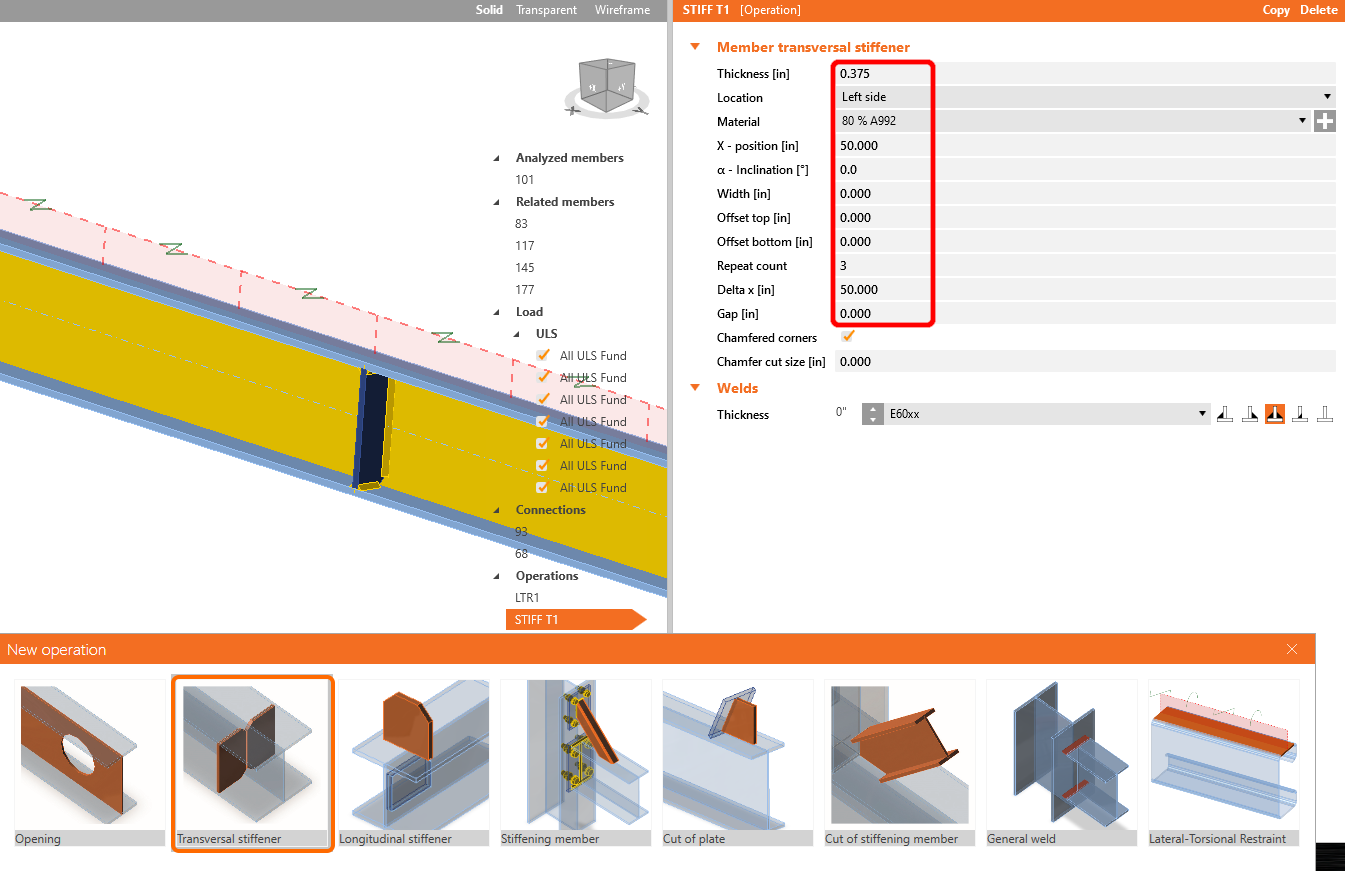

在下一步中，以与上一步相同的方式添加操作加劲板 ，并按图示配置参数值。

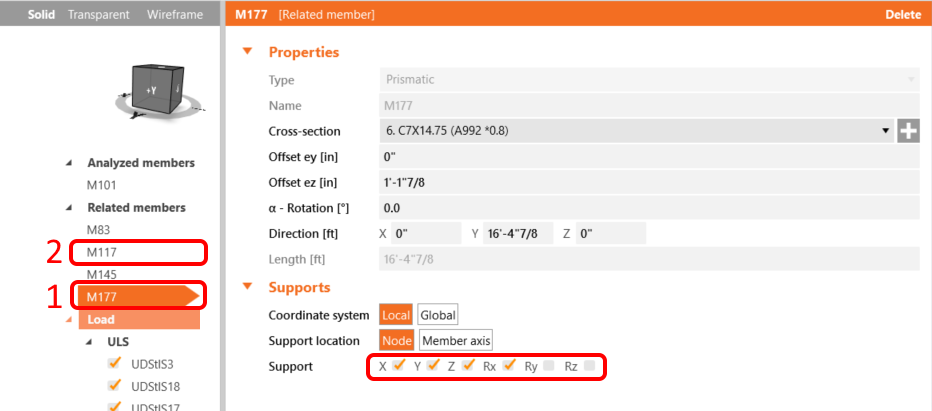

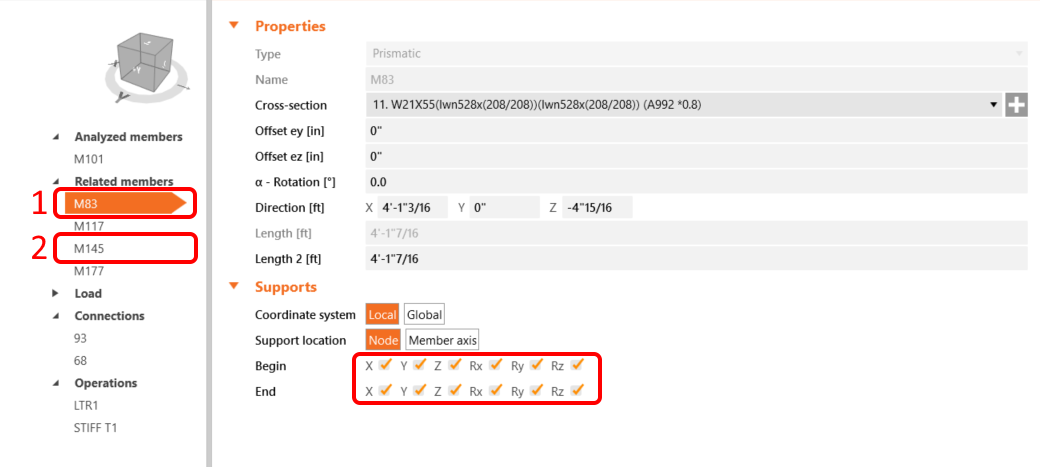

为真实反映相关构件的受力行为，将177 和 117 的支座约束限制为 X、Y、Z 和 Rx。
同样，将145 和 83 的支座约束限制为 X、Y、Z 和 Rx、Ry、Rz。
现在构件已准备好进行分析。点击计算，将运行 MNA（材料非线性）分析。

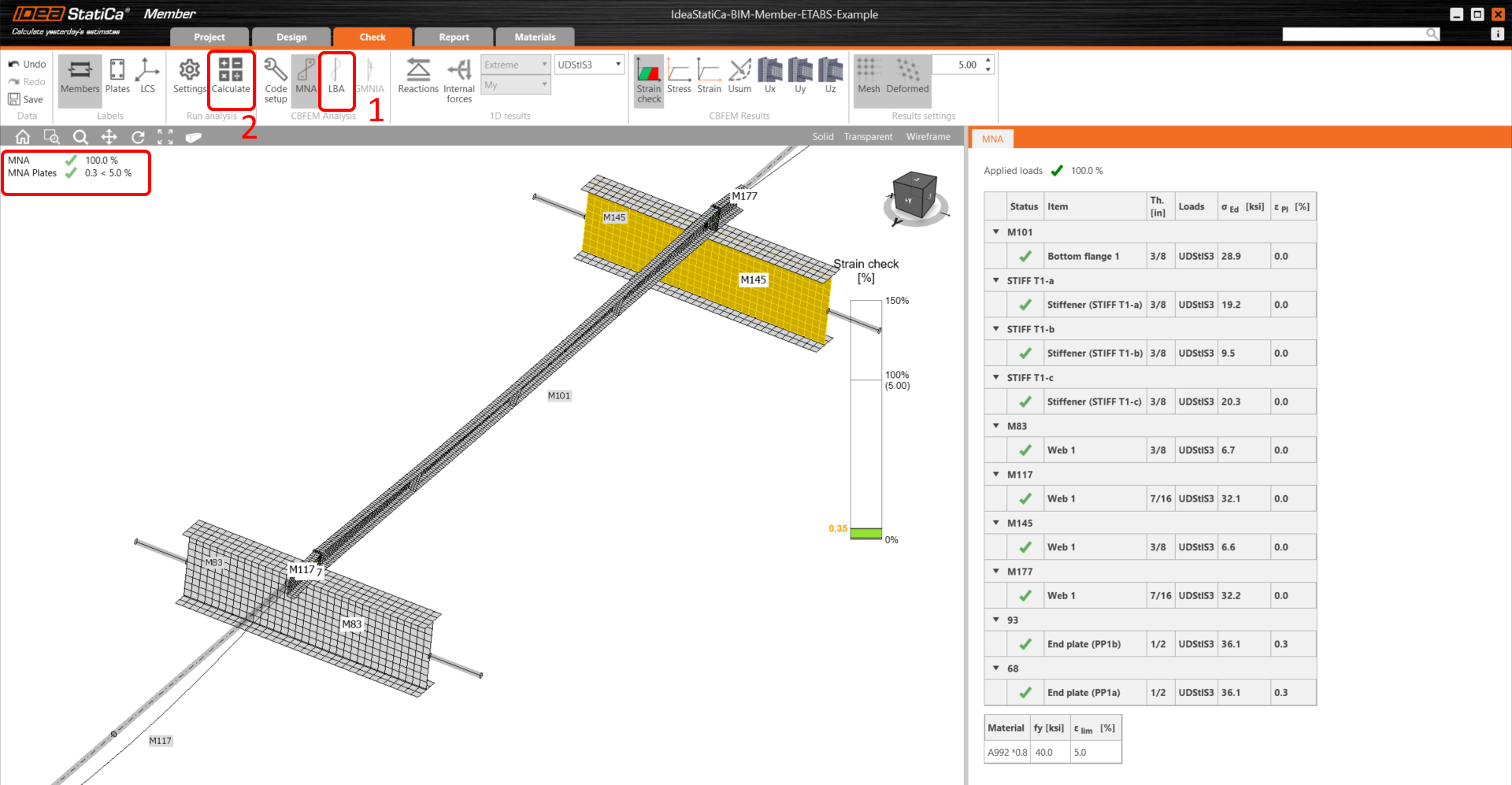

之后，您将看到计算结果，然后选择校核选项卡，首先点击 LBA 按钮，随后点击计算。
第二项分析为 LBA （侧向屈曲分析），所得临界系数小于 15。
该结果表明有必要运行 GMNIA（几何与材料双重非线性分析）。
由于需要考察侧扭屈曲，可采用系数 k0 = 0.5。将幅值 0.5 • 16,4 • 12 / 200 = 0,492 英寸施加于第一阶屈曲模态。

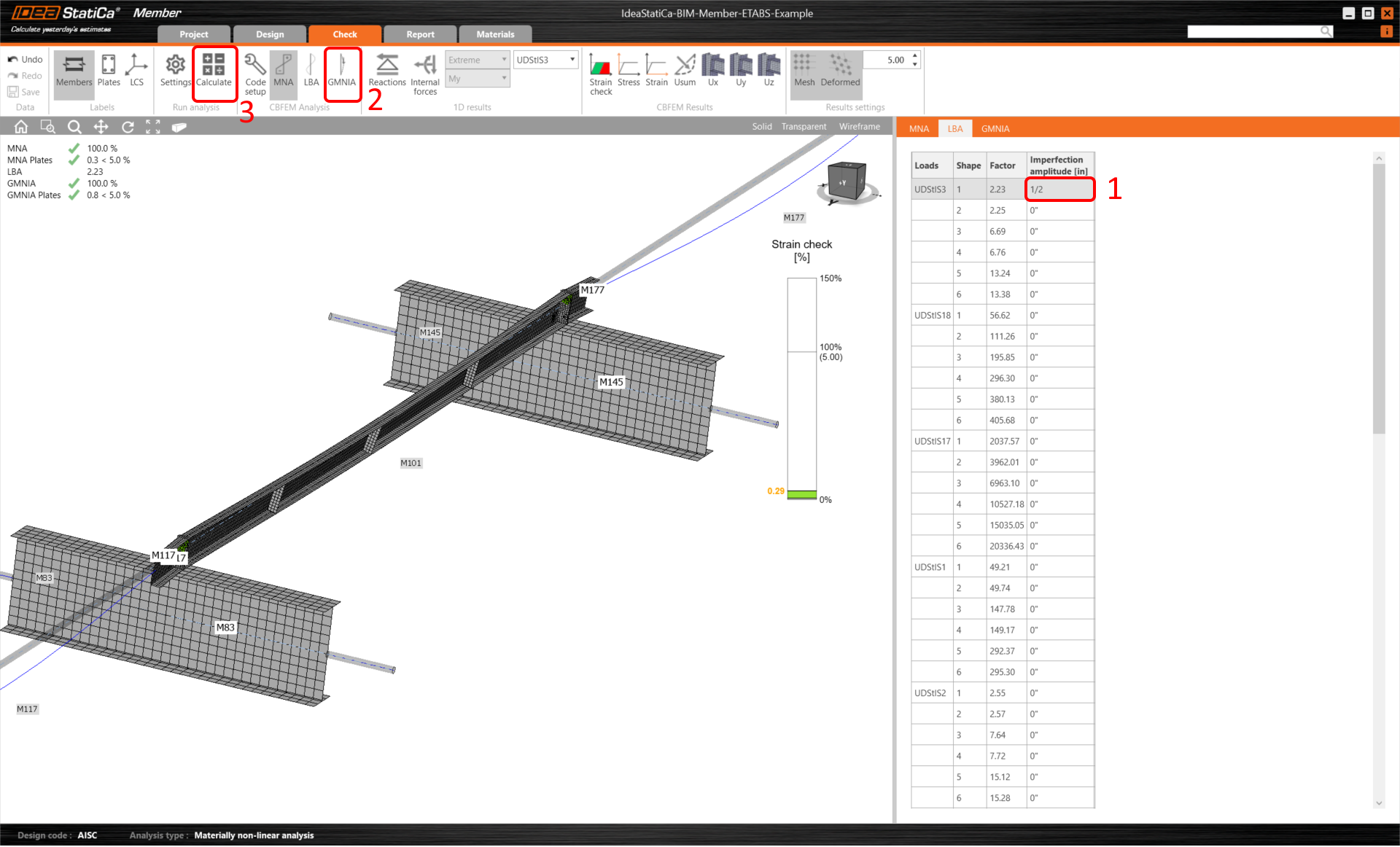

点击临界屈曲系数的初始缺陷输入框，在该行中填入上述计算所得值，如下图所示。此后即可运行最后一项 GMNIA（几何与材料双重非线性）分析。
如需进一步了解构件稳定性，请参阅 IDEA StatiCa Member。

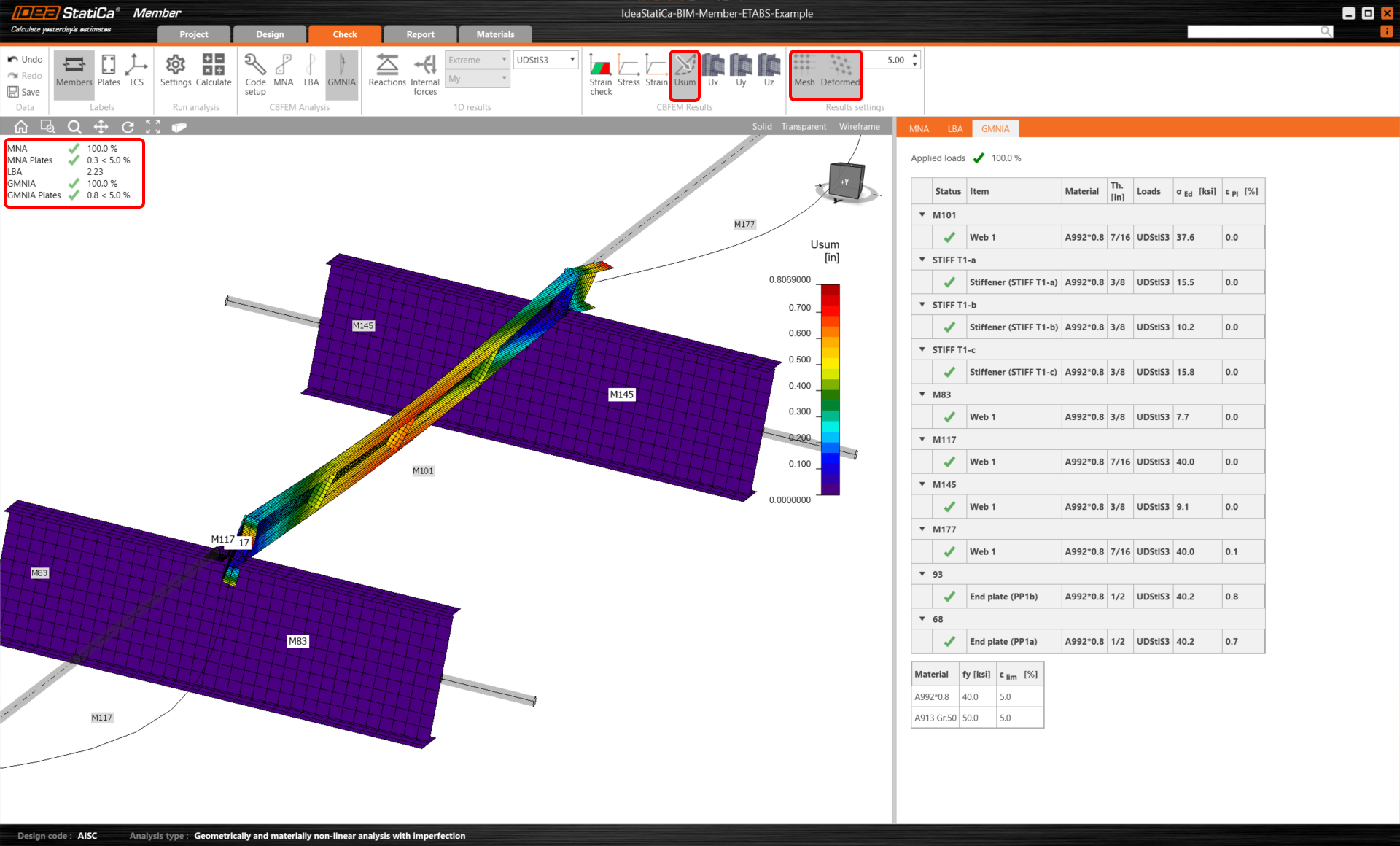

此处可以看到满足要求的结果，表明计算成功。
您可以通过点击 Usum 查看构件的总变形，如下图所示。
我们已成功从 ETABS 导入并完成了檩条单元的规范校核。
我们已成功从 ETABS 导入并完成了一根檩条的规范校核。
