关于项目
Kalaranna 住宅区是一个占地六公顷的现代化住宅区，由 12 栋住宅楼组成，配有餐厅和商业空间，所有建筑通过地下停车场相连。该大型项目的第三期工程包括四栋五层建筑，由结构公司 Innopolis Insenerid OÜ 承接。Innopolis 是一家提供全方位服务的建筑与工程公司，专注于为北欧和波罗的海地区提供综合数字化建筑设计解决方案。
该结构采用钢筋混凝土设计。竖向承重体系由具有一般形状的预制混凝土墙组成，水平承重体系则由空心楼板构成，由预制混凝土构件或钢构件支承。部分建筑临街，需对潜在车辆撞击及其对结构整体性的影响进行规范校核。
\[ \textsf{\textit{\footnotesize{Architectural visualization of the Kalaranna District}}}\]
工程挑战
业主要求整个结构采用预制构件设计，尽量减少现浇混凝土工作量，以保障施工现场安全并节省时间和成本。整个设计过程难度较大，不仅因为混凝土构件形状复杂，还因为工程团队面临按时完成所有设计的巨大压力。此外，深化设计阶段与施工阶段存在重叠，需要实时调整，同时不得更改已审批的建筑方案——该方案已锁定，不允许任何例外。

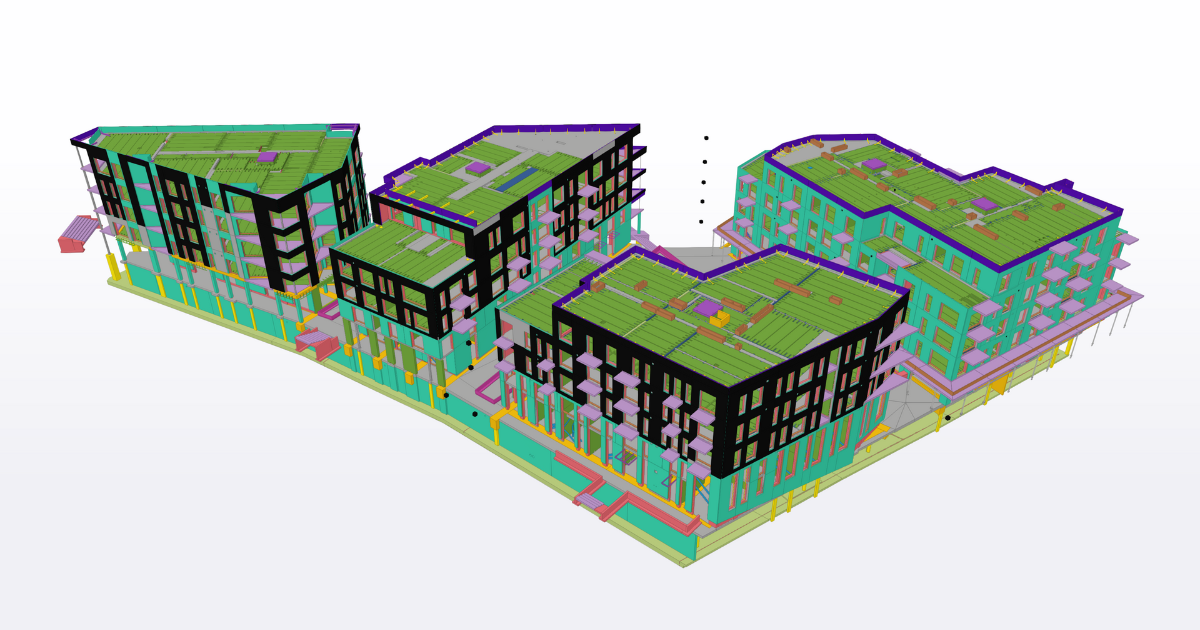

\[ \textsf{\textit{\footnotesize{Model of the third stage of the project}}}\]
该设计面临的主要工程挑战之一是处理不连续区域，尤其是暖通空调系统的开洞，这些开洞在构件中形成薄弱点。项目中还包含高达 8 米的异常高预制墙，墙上设有大尺寸窗洞。另一个重大挑战是不同楼层墙体形状各异，使得荷载向下层传递的方式更加复杂，需要进行详细分析以确保荷载路径得到妥善处理。
\[ \textsf{\textit{\footnotesize{8-meter-high precast walls }}}\]
地下结构中出现了另一项挑战：上层楼板的墙体将荷载直接传递至柱上，且无法对承重结构进行重新设计。这是因为结构布置在初步设计阶段已经锁定，深化设计阶段几乎没有调整余地。在某一情况下，工程师不得不设计定制钢箱梁以支承大开洞，确保墙体在承受较大荷载的情况下仍能保持结构整体性。

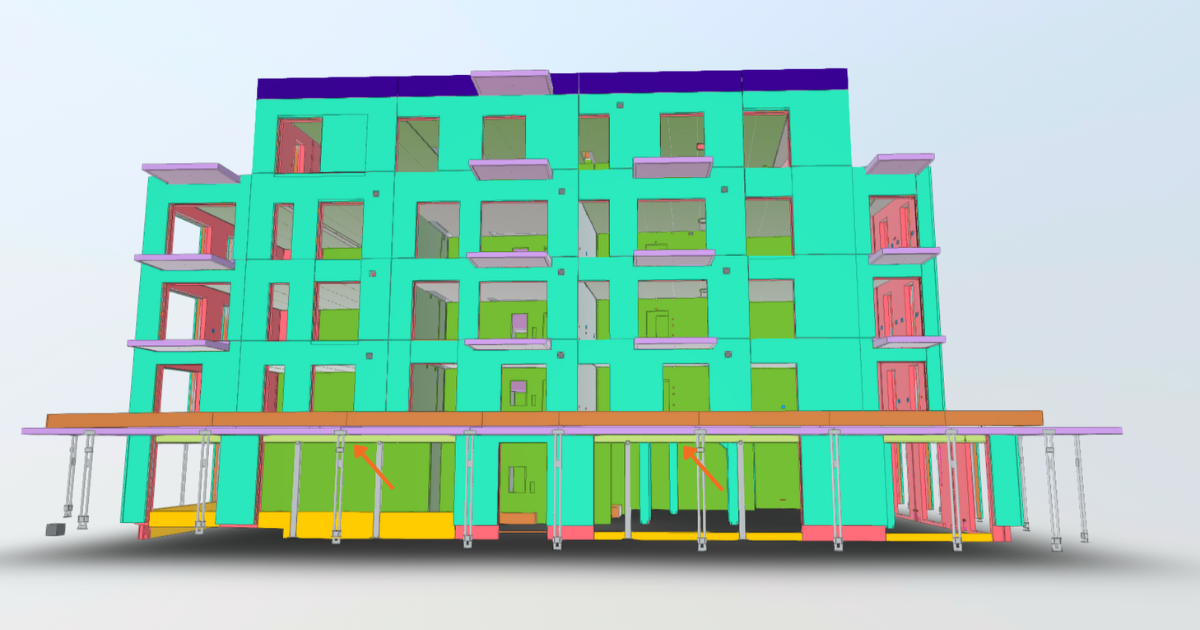

\[ \textsf{\textit{\footnotesize{Steel box beams supporting walls with large openings}}}\]
解决方案与成果
为应对此类项目的挑战，Innopolis Insenerid OÜ 在工作流程中引入了 IDEA StatiCa 软件，以最大限度地加快设计进程。具体而言，IDEA StatiCa Detail 软件被用于对含不连续区域的复杂深梁进行建模。
与其他软件相比，我更喜欢 IDEA StatiCa 的简洁性及其对日常应用的专注。借助 IDEA StatiCa，我能够清晰地了解墙体在实际应力下的行为，尤其是对于复杂的解决方案。
Artur Andersalu
结构工程师 – Innopolis Insenerid OÜ
爱沙尼亚

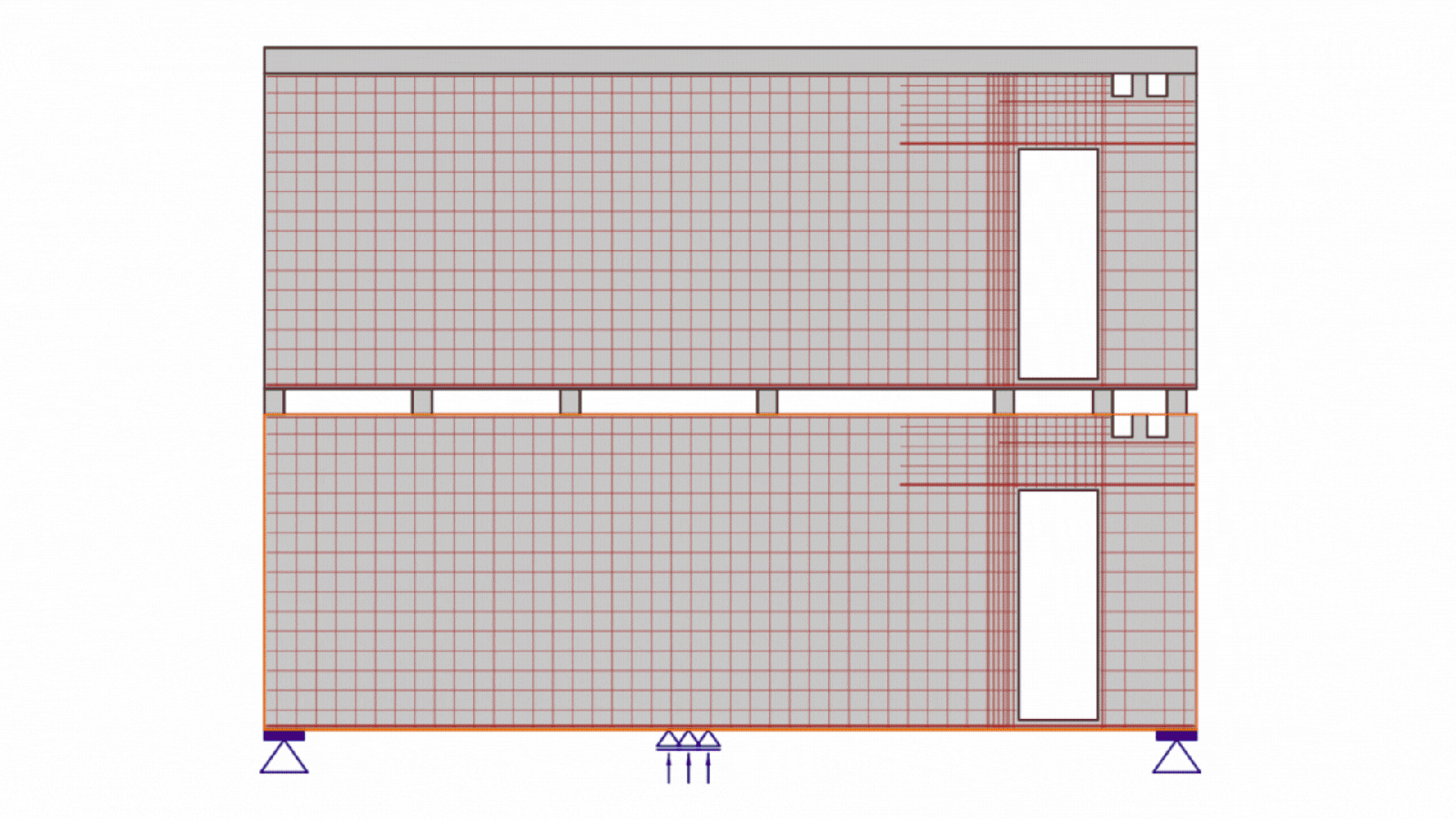

工程师 Artur Andersalu 对因门窗开洞而削弱的墙体进行了分析。他能够方便地确定边界条件，例如以仅受压弹簧支座表示的钢柱，以及以点支座承压板表示的支承墙体。他还对楼板进行了建模，以考虑上层楼板竖向荷载的分布，从而根据几何形状和荷载更准确地模拟应力流。角部出现了显著应力，因此需要增加附加钢筋以避免宽裂缝。此外，他还能够确定并对变形进行规范校核。
为确保设计的准确性，该工程师还采用拉压杆方法对 IDEA StatiCa Detail 的计算结果进行了验证。对比分析在无开洞深梁上进行，以评估内力分布情况。通过交叉核验结果，工程师确认了该软件分析的可靠性。

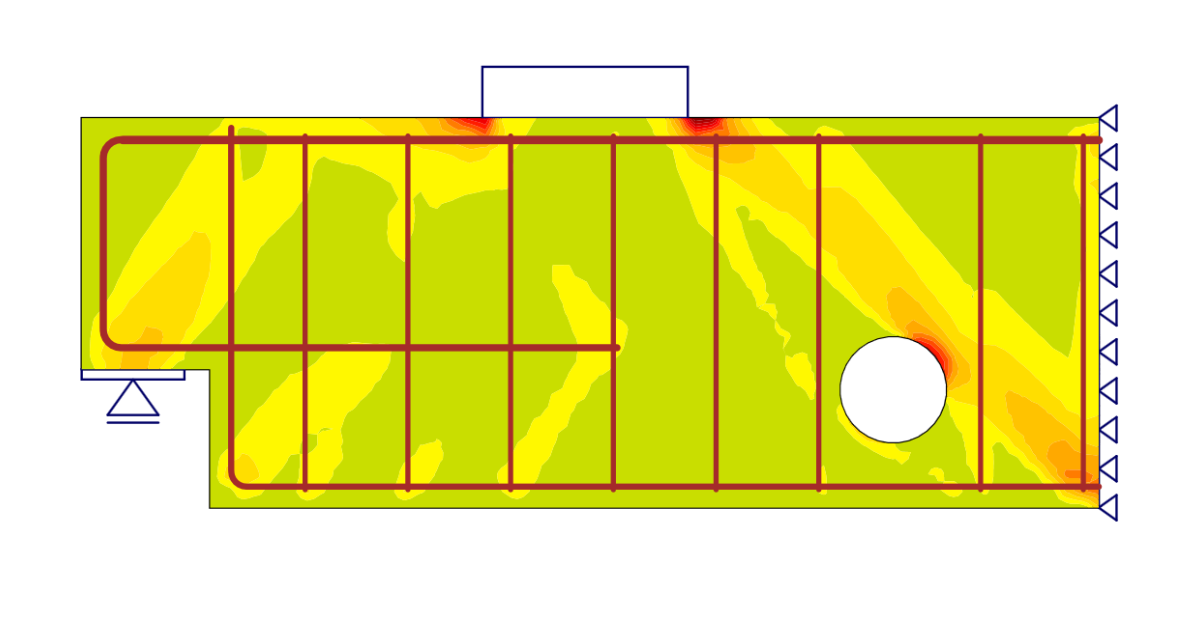

设计中还包含开洞位置靠近边缘的混凝土梁，由于这些区域剪力较大，给设计带来了挑战。为确保梁能够承受这些应力，工程团队使用 IDEA StatiCa 分析荷载分布并优化钢筋配置。

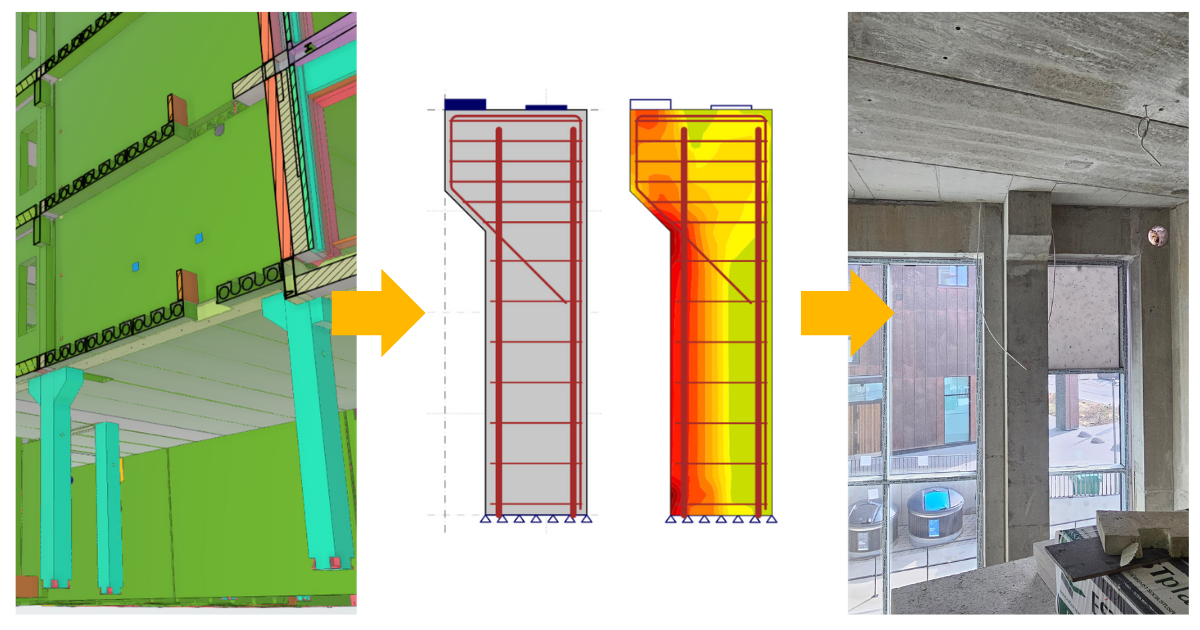

为解决上层楼板集中荷载直接传递至地下结构柱上的问题，工程团队设计了带牛腿的柱。这些牛腿在墙体构件支座处提供了更好的应力分布，避免了正常使用极限状态应力控制方面的问题。通过设置牛腿，工程师能够在不改变原有建筑设计的前提下维持荷载路径的结构整体性，这对项目至关重要，因为该项目不允许对结构进行任何更改。
结论
爱沙尼亚塔林住宅综合体的建设是一个要求严苛的项目，需要精心协调和先进的结构设计。IDEA StatiCa Detail 是对带牛腿柱及含显著不连续区域深梁进行规范校核的重要工具，使团队能够克服不规则荷载路径和开洞周边剪力等挑战。
