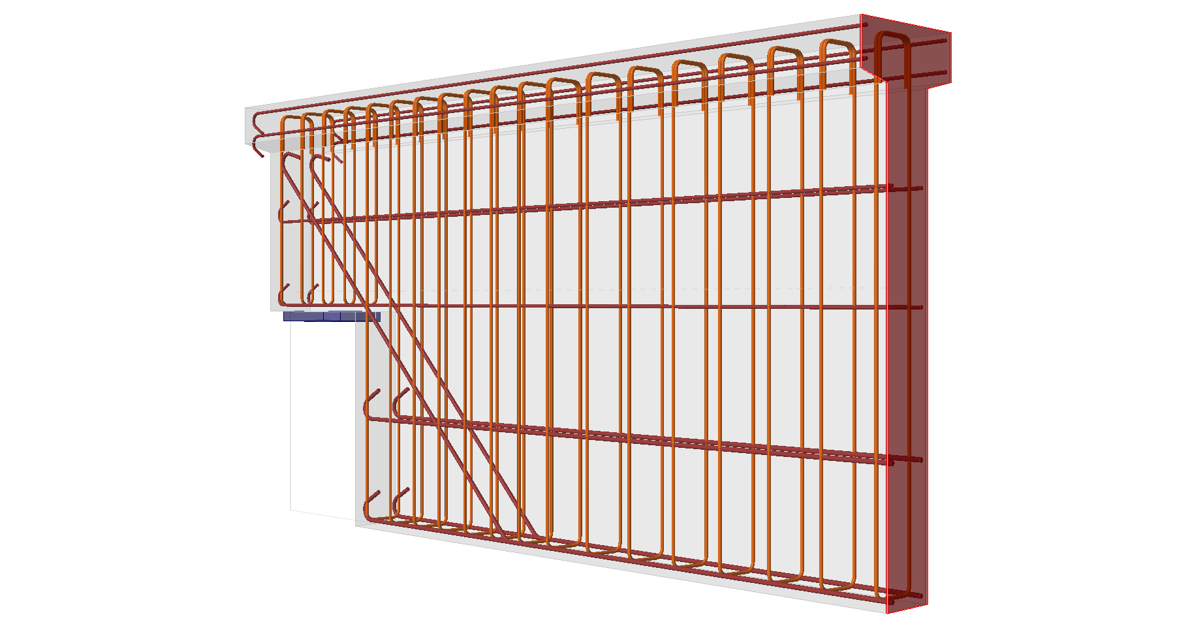

Định nghĩa cốt thép trong Detail application

Có một số loại cốt thép được định nghĩa sẵn cho các cấu kiện tường bê tông cốt thép:

• Nhóm thanh thép
• Lưới thép hàn
• Thanh thép nghiêng
• Lồng thép quanh lỗ mở
• Lồng thép quanh gối/tải phân bố
• Thép treo quanh gối/tải phân bố

Và một số loại bổ sung dành riêng cho các cấu kiện dầm bê tông cốt thép:

• Thanh thép uốn cong
• Nhóm đai thép

Để hiểu rõ hơn sự khác biệt giữa cấu kiện tường và cấu kiện dầm, xem bài viết Các loại hình học trong Detail.

Bây giờ, hãy cùng xem xét kỹ hơn từng loại một.

Nhóm thanh thép

Định nghĩa thanh thép & hình dạng

Khi sử dụng đối tượng này, bạn cần đặt đường kính thanh thép, số lượng thanh trong một lớp (theo phương ngoài mặt phẳng), số lớp (theo phương trong mặt phẳng) và khoảng cách giữa các lớp. Xem hình dưới đây để biết các thiết lập được hiển thị.

Việc định nghĩa hình dạng thanh thép rất quan trọng cho kiểm tra neo. Có thể thực hiện theo các cách:

• Theo hai điểm
• Trên đường biên hoặc cạnh lỗ mở
• Trên nhiều cạnh
• Theo đường gấp khúc

Sử dụng các tùy chọn này có thể giúp bạn định nghĩa các hình dạng khác nhau của thanh thép. Xem các ví dụ thực tế bên dưới.

\[ \textsf{\textit{\footnotesize{Reinforcement defined by two points}}}\]

\[ \textsf{\textit{\footnotesize{Reinforcement defined on outline or opening edge}}}\]

\[ \textsf{\textit{\footnotesize{Reinforcement defined on more edges}}}\]

\[ \textsf{\textit{\footnotesize{Reinforcement defined by polyline}}}\]

Việc đặt đúng loại neo là điều cần thiết cho thiết kế. Tìm hiểu thêm về điều này trong bài viết Các loại phần tử hữu hạn.

Vị trí trên cạnh

Khi định nghĩa nhóm thanh thép trên đường biên hoặc cạnh lỗ mở, có bốn cách để đặt vị trí:

• Toàn bộ chiều dài
• Một phần cạnh từ đầu
• Một phần cạnh từ cuối
• Toàn bộ chiều dài và phần kéo dài

Hơn nữa, tùy chọn cuối cùng - Toàn bộ chiều dài và phần kéo dài có ba khả năng thiết lập:

• Không kéo dài
• Kéo dài đến cạnh ngoài
• Kéo dài theo chiều dài

Để giải thích rõ hơn, tất cả các tùy chọn được hiển thị trong các hình ảnh bên dưới.

\[ \textsf{\textit{\footnotesize{Whole length}}}\]

\[ \textsf{\textit{\footnotesize{Part edge from beginning}}}\]

\[ \textsf{\textit{\footnotesize{Part edge from end}}}\]

\[ \textsf{\textit{\footnotesize{Extended up to outer edge}}}\]

\[ \textsf{\textit{\footnotesize{Extended by length}}}\]

Nhóm thanh thép có thể được áp dụng cho tất cả các loại hình học. Cách tốt nhất để hiểu tất cả các tùy chọn và khả năng là mở ứng dụng và thử các cách tiếp cận khác nhau trên các ví dụ thực tế. Dễ hơn bạn nghĩ!

Lưới thép hàn

Sử dụng lưới thép hàn có thể giúp bạn mô hình hóa cốt thép nhanh hơn so với việc định nghĩa bằng nhóm thanh thép. Tuy nhiên, cần lưu ý rằng loại này chỉ có thể áp dụng cho các cấu kiện tường trong dự án.

Đường kính và khoảng cách giữa các thanh có thể được đặt riêng cho cả hai phương. Bạn có thể định nghĩa vị trí bằng điểm chủ và tọa độ, và cuối cùng là độ nghiêng của cốt thép.

Thanh thép nghiêng

Sử dụng các thanh thép nghiêng có thể giúp bạn mô hình hóa cốt thép nhanh hơn so với việc định nghĩa từng thanh trên nhiều cạnh của cấu kiện.

Đối với các cấu kiện tường, thanh thép nghiêng chỉ có thể được áp dụng xung quanh các lỗ mở. Bạn cần định nghĩa một số thông số.

Phần đầu tiên là định nghĩa hình dạng thanh thép - phần mềm phân biệt hai loại - thanh thẳng được định nghĩa bởi hai điểm, hoặc thanh uốn cong.

Sau đó bạn cần định nghĩa cấu kiện chủ - trong trường hợp này là lỗ mở. Và tiếp tục với điểm chủ, chiều dài thanh, và cuối cùng là góc nghiêng.

Khi bạn mô hình hóa kết cấu sử dụng cấu kiện dầm, định nghĩa thanh thép nghiêng chỉ khả dụng cho các kết cấu có đầu cắt hoặc lỗ mở. Các điều kiện về cơ bản giống như đối với tường.

Lồng thép quanh lỗ mở

Lồng thép quanh lỗ mở có thể được định nghĩa cho mọi lỗ mở, kể cả lỗ mở được định nghĩa bằng đa giác cho mọi loại kết cấu. Một lần nữa, bạn cần đặt tất cả các thông số cơ bản. Xem ví dụ thực tế trong hình ảnh bên dưới.

Lồng thép quanh gối/tải phân bố

Loại cốt thép được định nghĩa sẵn này giống như lồng thép quanh lỗ mở hình tròn.

Thép treo quanh gối/tải phân bố

Loại cốt thép này cho phép bạn sử dụng hình dạng điển hình được định nghĩa sẵn của cốt thép.

Thanh thép uốn cong

Các thanh thép nghiêng như thế này thường được sử dụng để chịu lực cắt thay cho đai thép. Góc nghiêng của chúng làm cho chúng hiệu quả hơn đai thép. Thanh thép uốn cong chỉ có thể được áp dụng cho các loại hình học dầm.

Bạn có thể xem các thiết lập cần thiết trong hình ảnh bên dưới.

Nhóm đai thép

Đai thép chỉ có thể được mô hình hóa trong các kết cấu có cấu kiện dầm. Cũng như bất kỳ cốt thép nào khác, bạn phải đặt các thông số cần thiết.

Bạn có thể định nghĩa số nhánh của đai thép - dù là một nhánh, hai nhánh, v.v. Hơn nữa, điều quan trọng là phải đặt khoảng cách chính xác giữa các đai thép. Có một số cách để thực hiện điều này. Xem ví dụ trong hình ảnh sau.

Phần quan trọng cuối cùng là định nghĩa neo của đai thép. Phần mềm cung cấp ba tùy chọn:

• Đai thép với móc tiêu chuẩn
• Đai thép với uốn tiêu chuẩn
• Đai thép kín với các nhánh chồng lên nhau

\[ \textsf{\textit{\footnotesize{Standard hook}}}\]

\[ \textsf{\textit{\footnotesize{Standard bend}}}\]

\[ \textsf{\textit{\footnotesize{Overlapped branches}}}\]

Để biết định nghĩa riêng lẻ của các loại neo, hãy đọc bài viết Các loại phần tử hữu hạn.

Như bạn đã biết, đai thép chỉ có thể được áp dụng cho các kết cấu được mô hình hóa bằng dầm. Tuy nhiên, có thể mô phỏng chúng trong các cấu kiện khác bằng cách sử dụng nhóm thanh thép với loại neo tương ứng. Xem ví dụ về đai thép kín được mô hình hóa trong tường bằng cách sử dụng nhóm thanh thép với liên kết dính hoàn hảo ở các đầu.

Lưu ý cuối cùng - nếu bạn mô hình hóa cốt thép xuyên qua lỗ mở hoặc qua các cạnh, các thanh thép sẽ được phần mềm tự động cắt. Trong hình đầu tiên, bạn có thể thấy định nghĩa của nhóm thanh thép.

Trong hình thứ hai, cốt thép đã được cắt.
