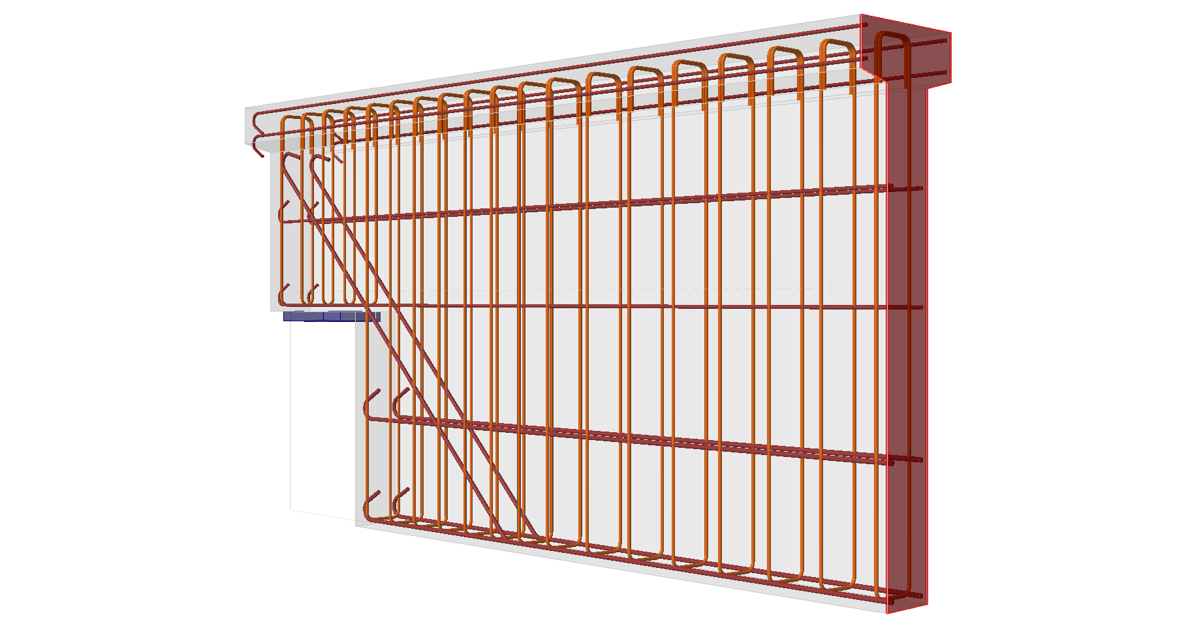

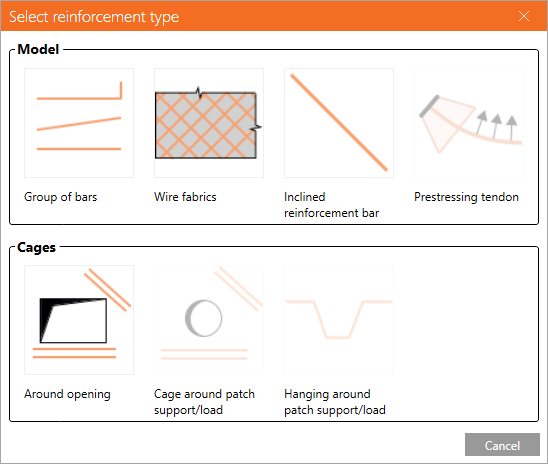

Existen varios tipos de armadura predefinidos para los elementos de muro de hormigón armado:
- Grupo de barras
- Mallas electrosoldadas
- Barra de armadura inclinada
- Cerco alrededor de abertura
- Cerco alrededor de apoyo/carga en parche
- Armadura colgante alrededor de apoyo/carga en parche

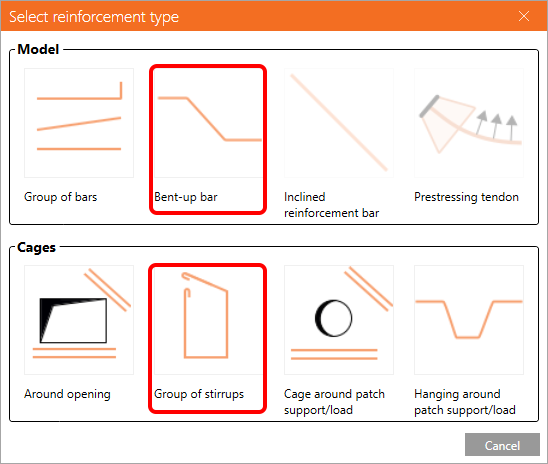

Y algunos tipos adicionales especialmente para los elementos de viga de hormigón armado:
- Barras dobladas
- Grupo de estribos
Para comprender mejor la diferencia entre los elementos de muro y de viga, consulte el artículo Tipos de geometría en Detail.
A continuación, analizaremos cada tipo individualmente.
Grupo de barras
Definición de las barras y su forma
Con esta entidad, debe establecer el diámetro de la barra de armadura, el número de barras en una capa (dirección fuera del plano), el número de capas (dirección en el plano) y la distancia entre capas. Consulte la siguiente figura donde se muestran los ajustes.
La definición de la forma de las barras es importante para la verificación del anclaje. Puede realizarse:
- Por dos puntos
- Sobre el contorno o el borde de la abertura
- Sobre varios bordes
- Por polilínea
El uso de estas opciones puede ayudarle a definir las distintas formas de las barras. Consulte los ejemplos prácticos a continuación.

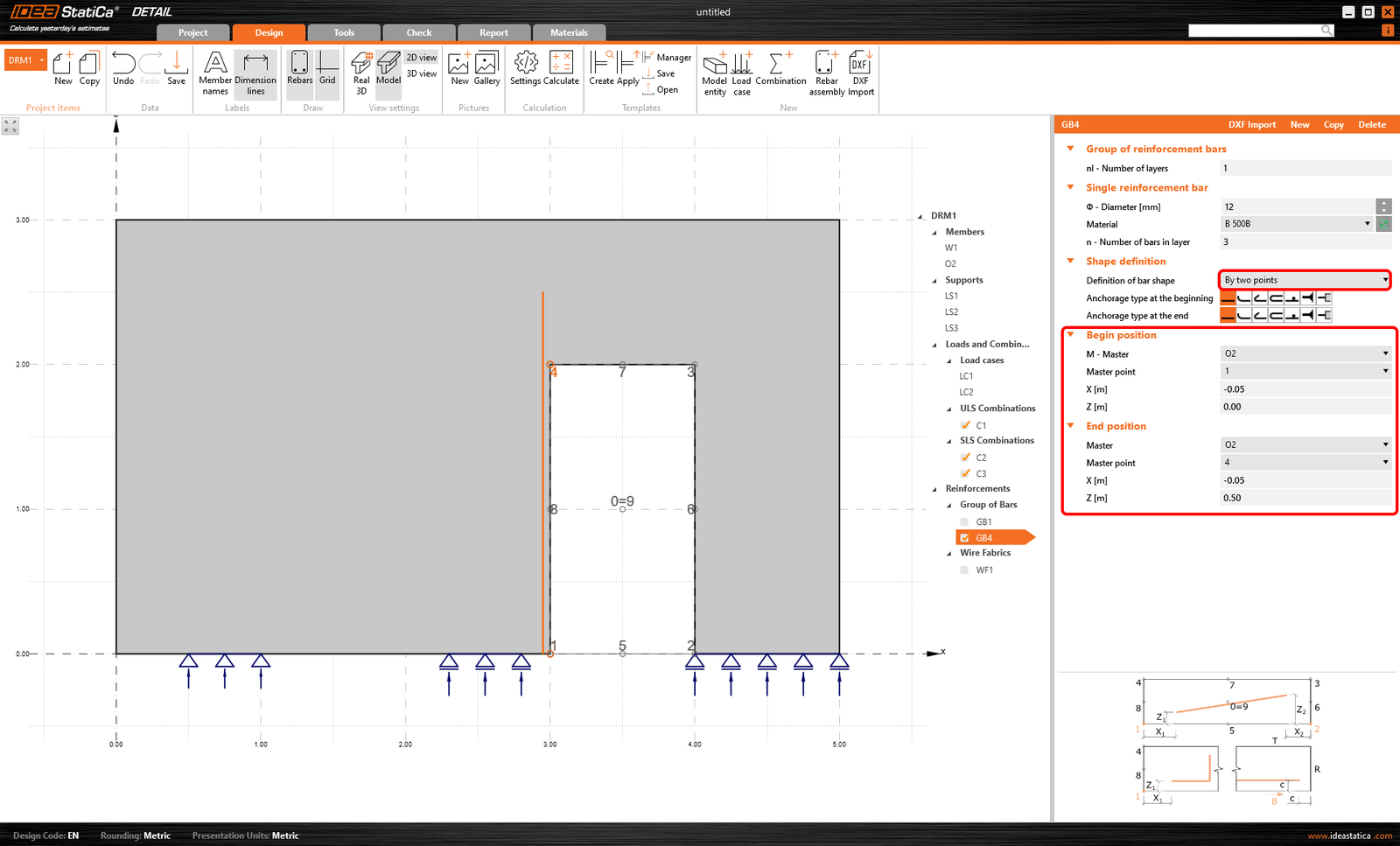

\[ \textsf{\textit{\footnotesize{Reinforcement defined by two points}}}\]

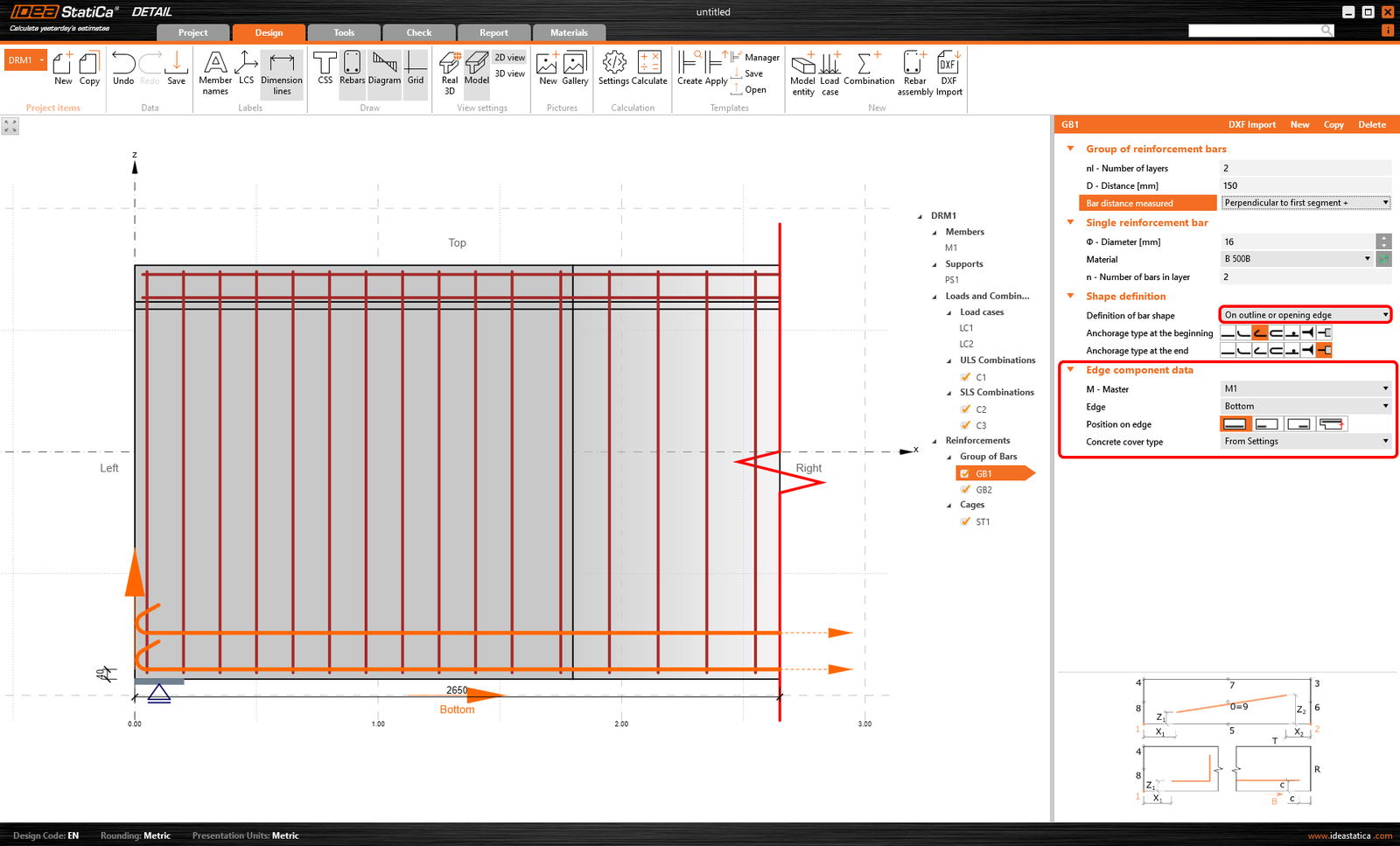

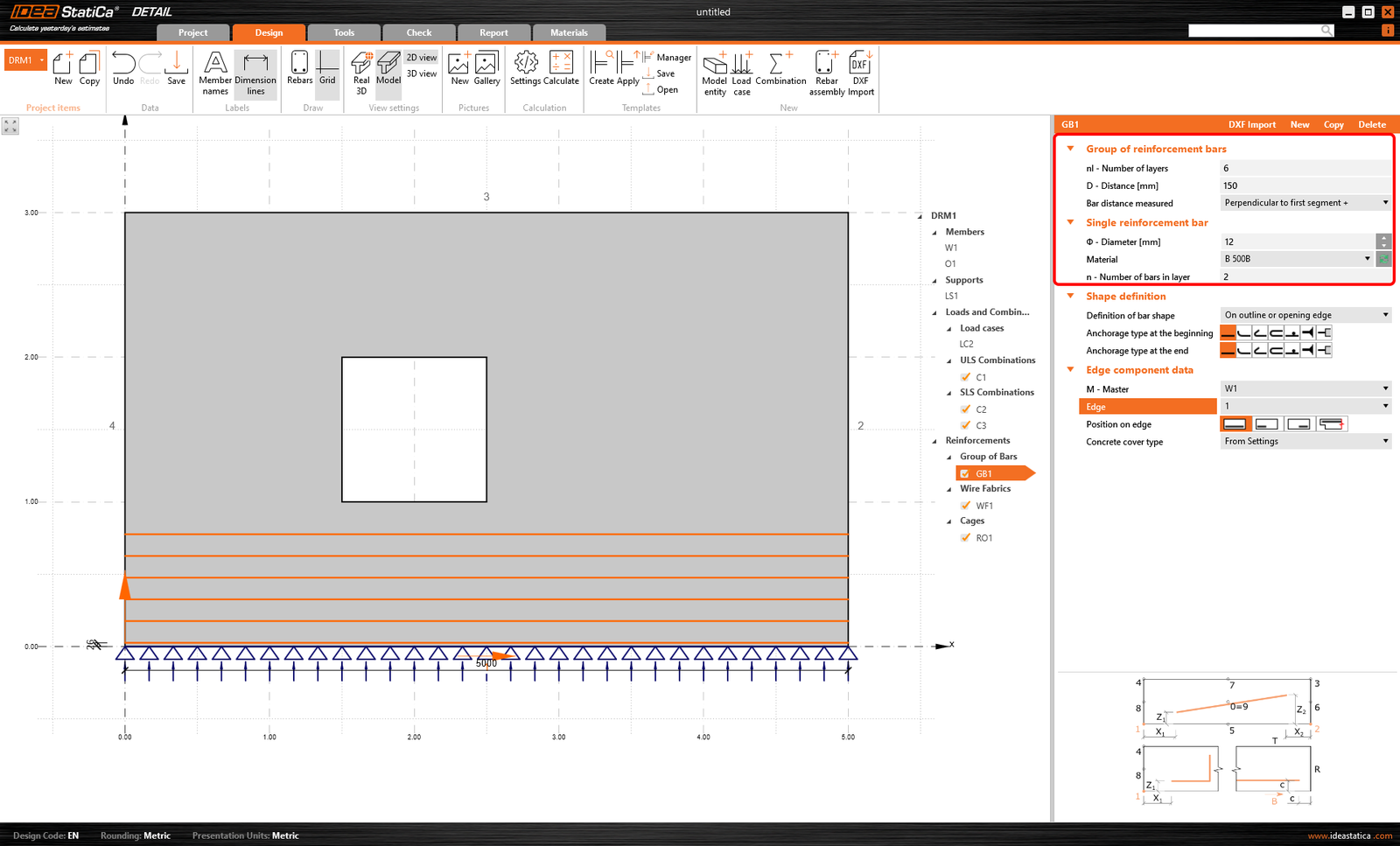

\[ \textsf{\textit{\footnotesize{Reinforcement defined on outline or opening edge}}}\]

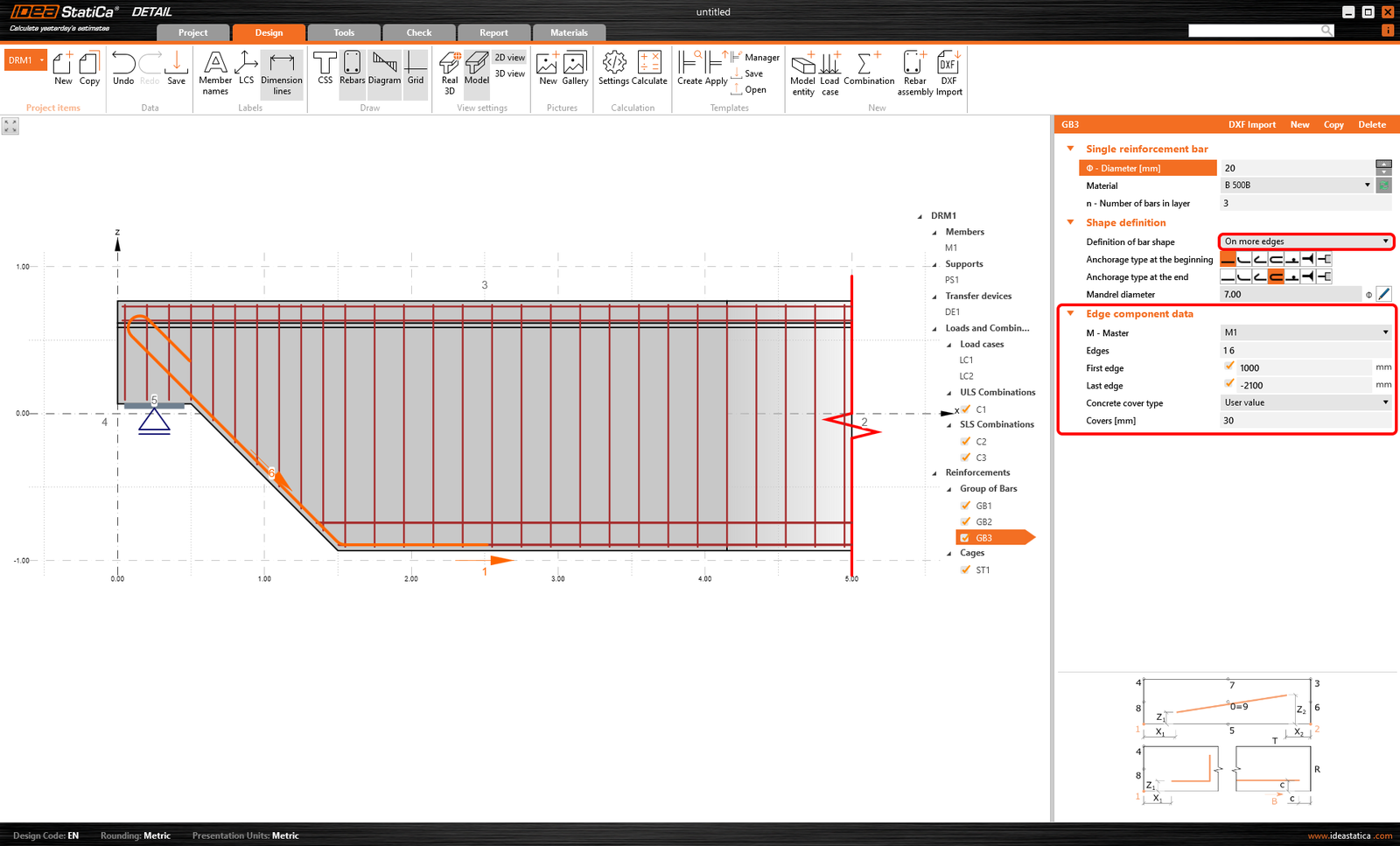

\[ \textsf{\textit{\footnotesize{Reinforcement defined on more edges}}}\]

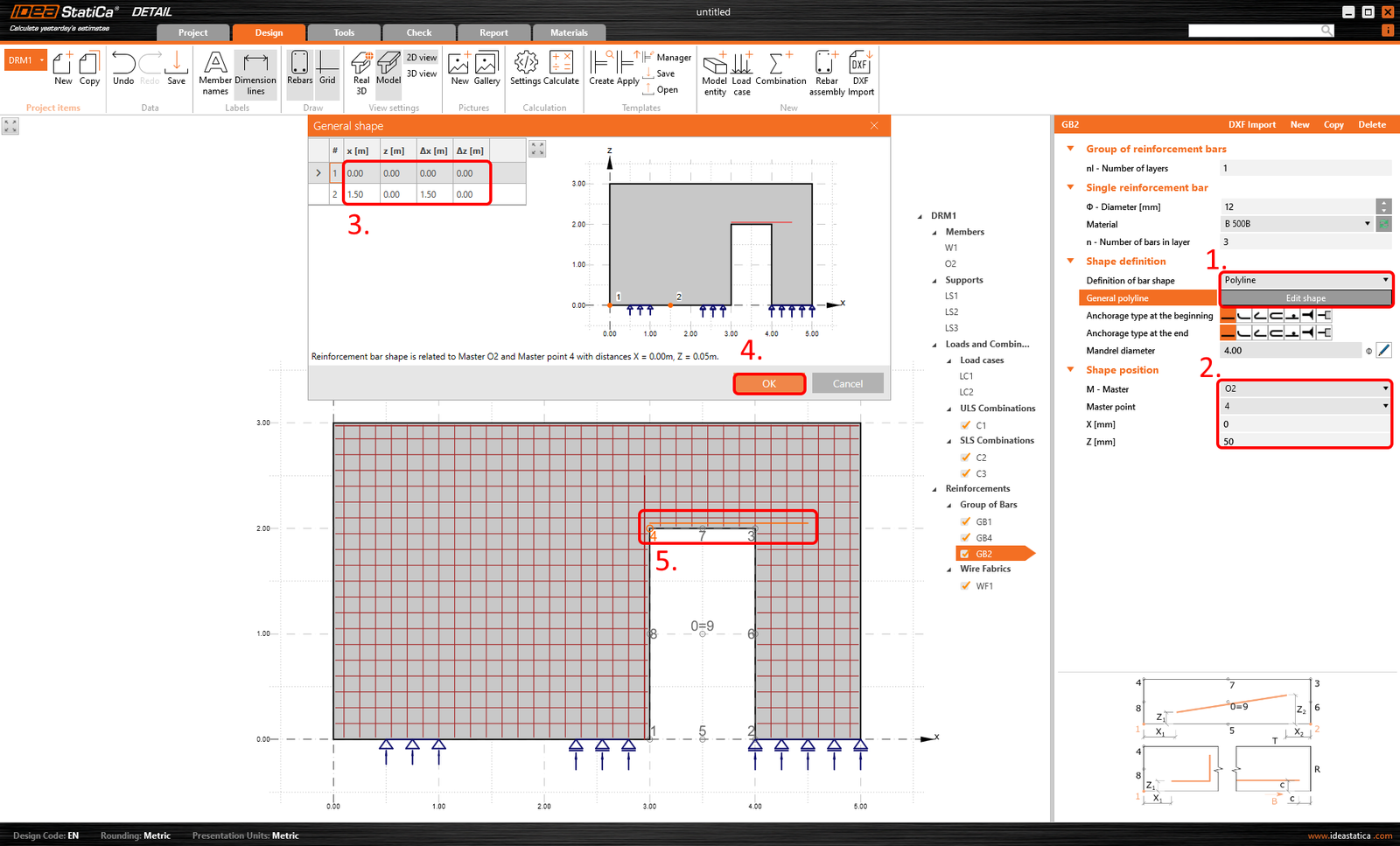

\[ \textsf{\textit{\footnotesize{Reinforcement defined by polyline}}}\]
Establecer el tipo de anclaje adecuado es esencial para el diseño. Obtenga más información en el artículo Tipos de elementos finitos.
Posición en el borde
Al definir el grupo de barras sobre el contorno o el borde de la abertura, existen cuatro formas de establecer la posición:
- Longitud total
- Parte del borde desde el inicio
- Parte del borde desde el final
- Longitud total y extensión
Además, la última opción - Longitud total y extensión tiene tres posibilidades de configuración:
- Sin extensión
- Extendida hasta el borde exterior
- Extendida por longitud
Para una mejor explicación, todas las opciones se muestran en las imágenes a continuación.

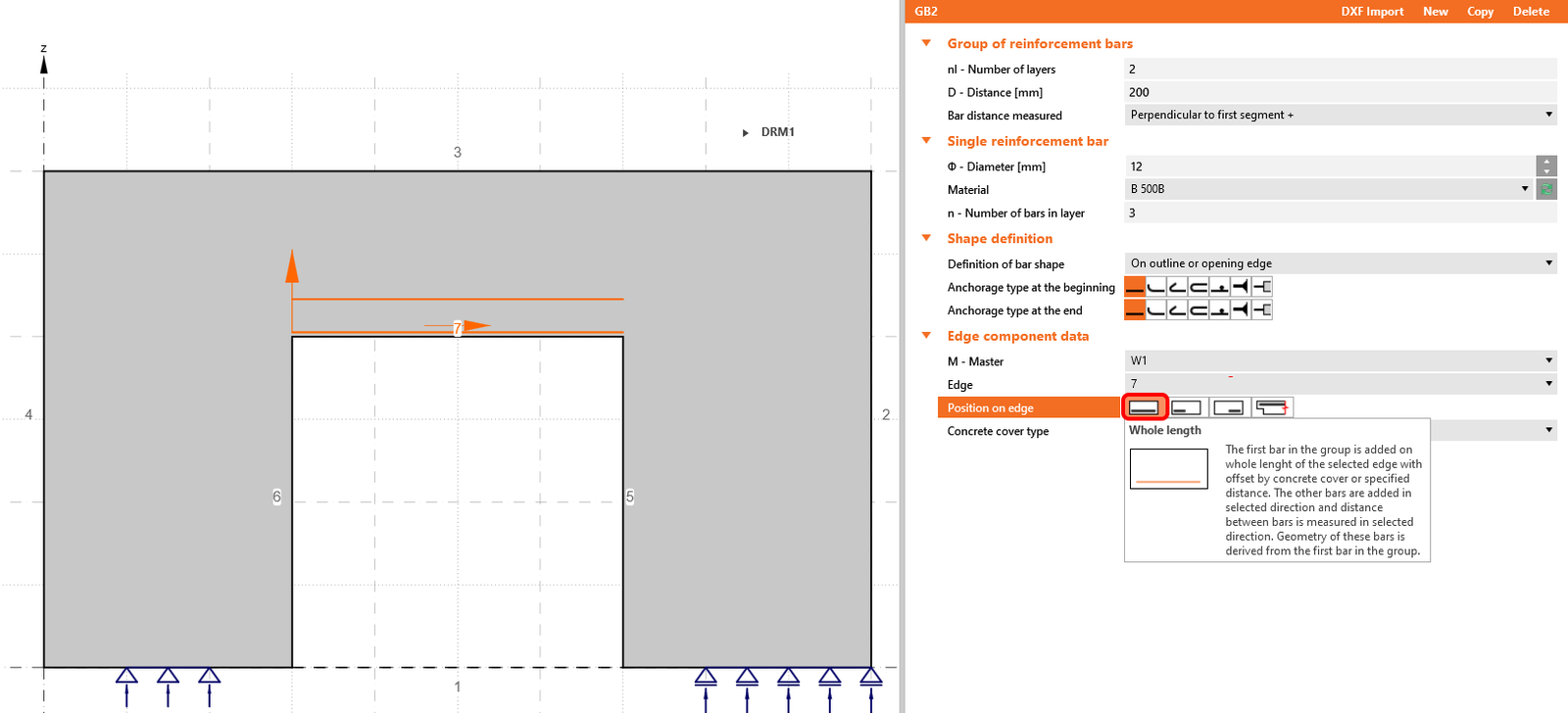

\[ \textsf{\textit{\footnotesize{Whole length}}}\]

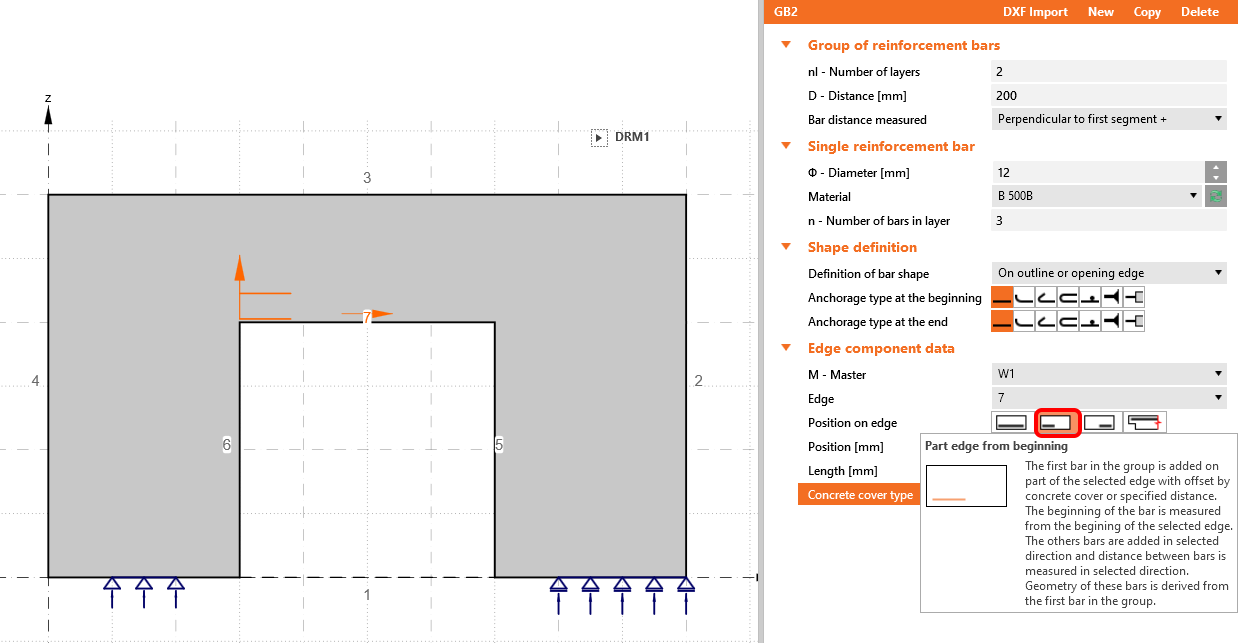

\[ \textsf{\textit{\footnotesize{Part edge from beginning}}}\]

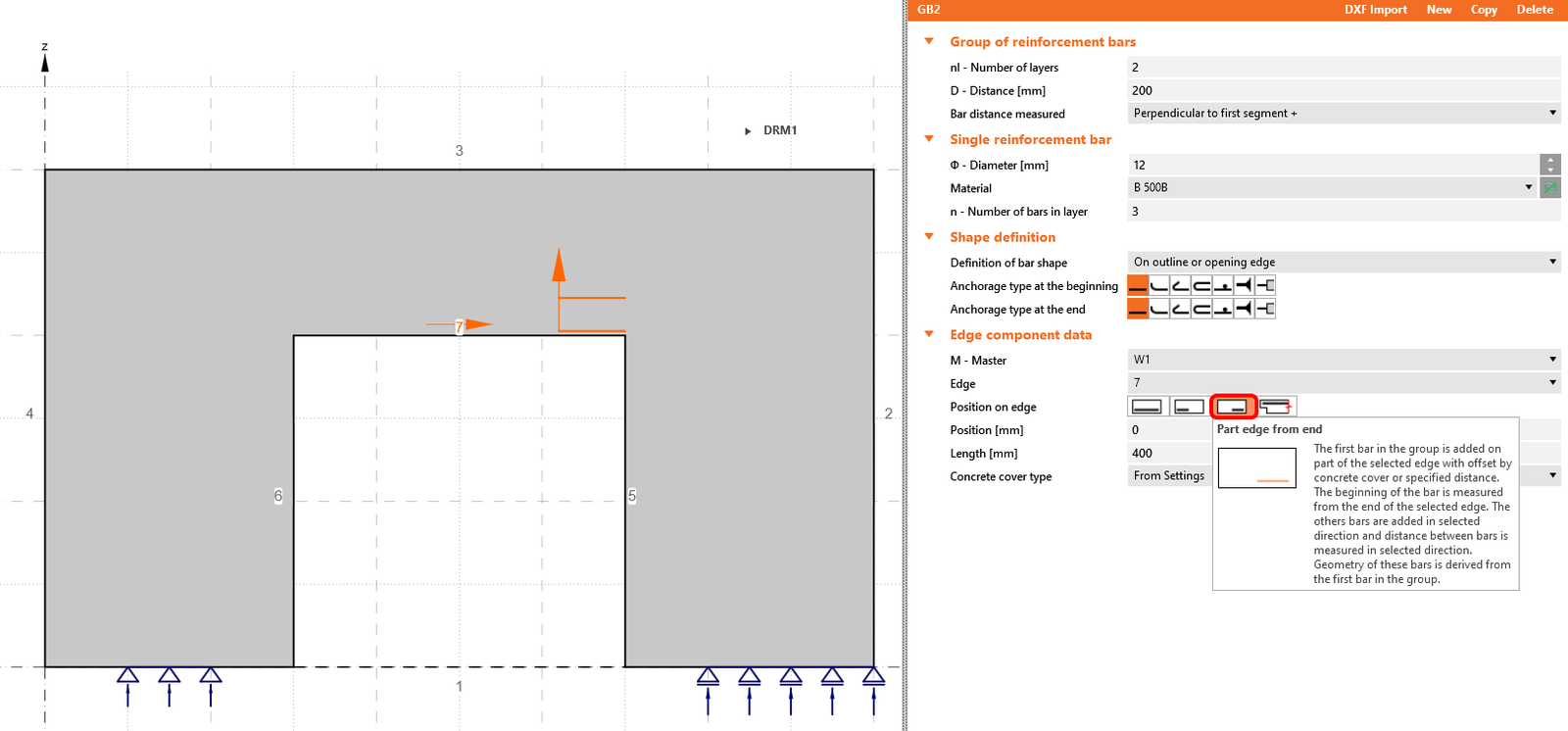

\[ \textsf{\textit{\footnotesize{Part edge from end}}}\]

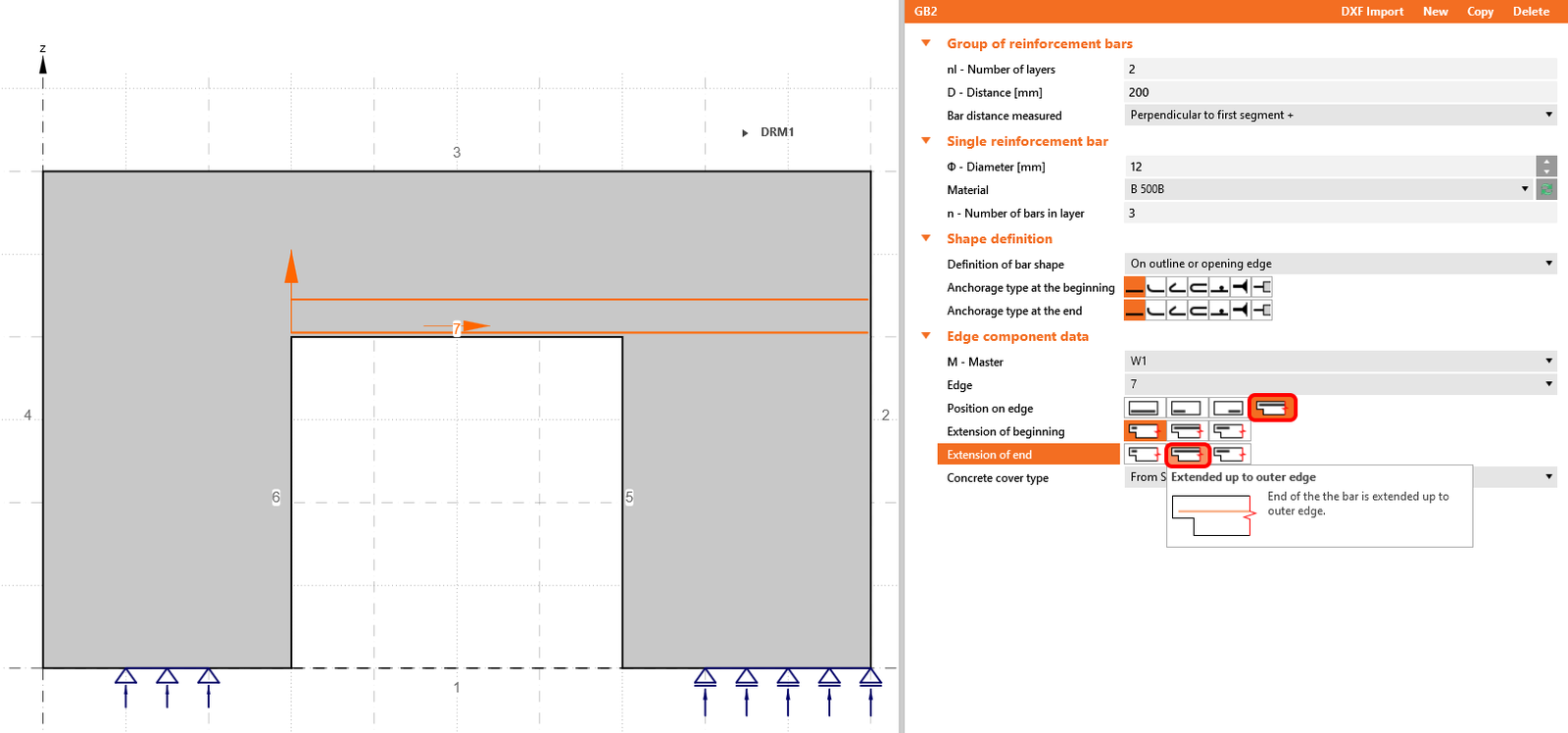

\[ \textsf{\textit{\footnotesize{Extended up to outer edge}}}\]

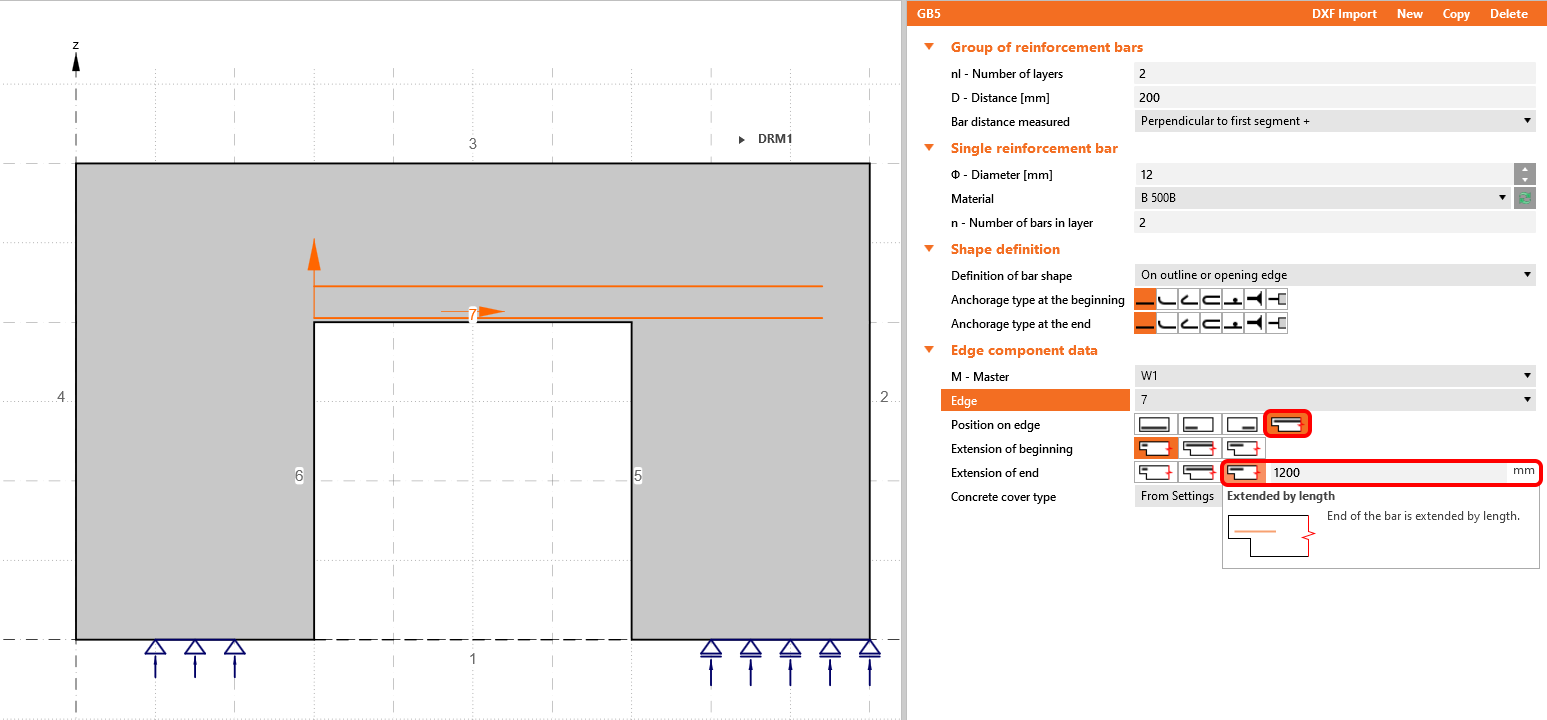

\[ \textsf{\textit{\footnotesize{Extended by length}}}\]
Un grupo de barras puede aplicarse a todos los tipos de geometría. La mejor manera de comprender todas las opciones y posibilidades es abrir la aplicación y probar los diferentes enfoques con ejemplos prácticos. ¡Es más sencillo de lo que parece!

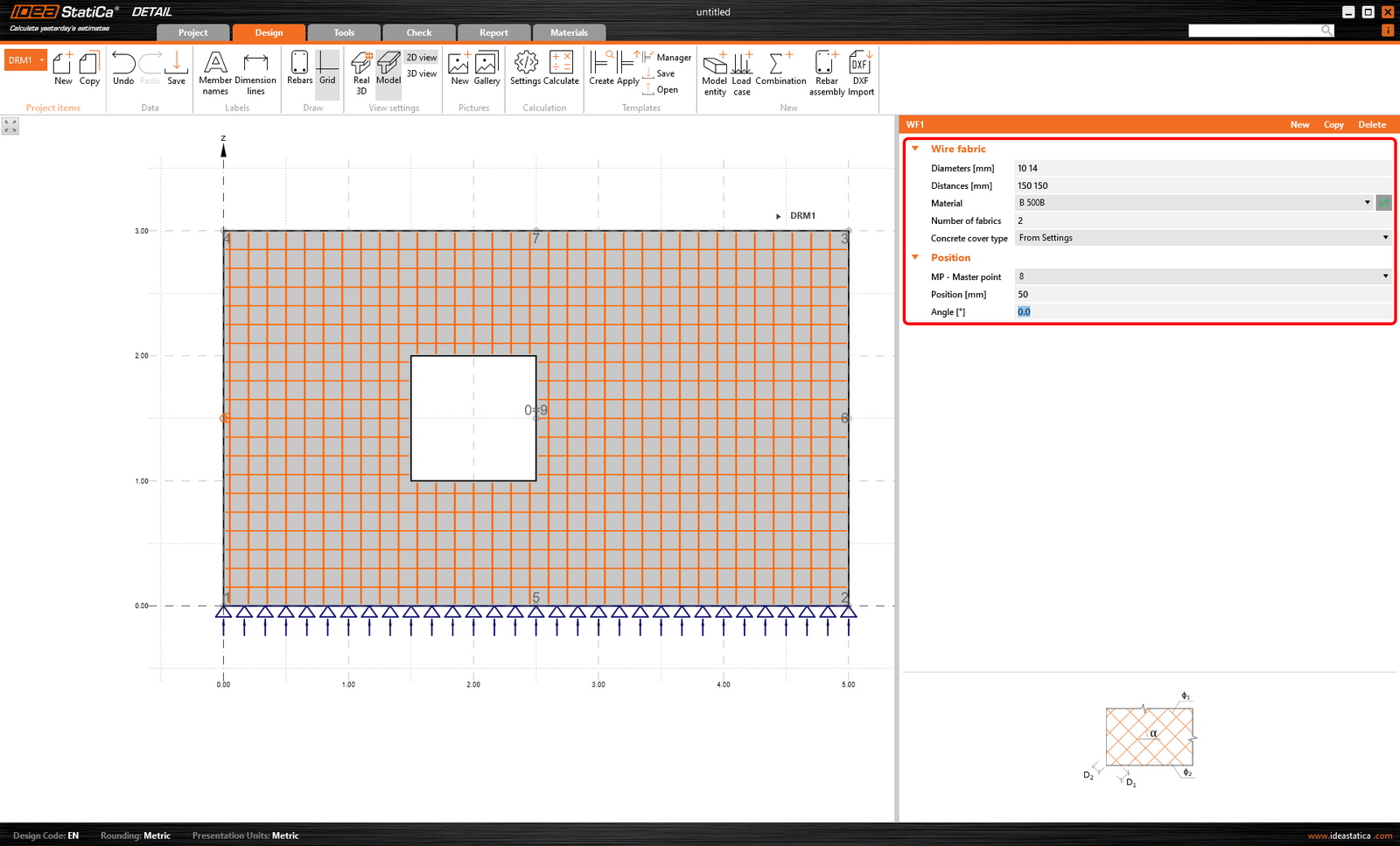

Malla electrosoldada
El uso de la malla electrosoldada puede ayudarle a modelar la armadura más rápidamente que definiéndola mediante el grupo de barras. No obstante, tenga en cuenta que solo puede aplicarse a los elementos de muro del proyecto.
Los diámetros y las distancias entre barras pueden establecerse individualmente para ambas direcciones. Puede definir la posición mediante el punto maestro y las coordenadas y, por último, la inclinación de la armadura.

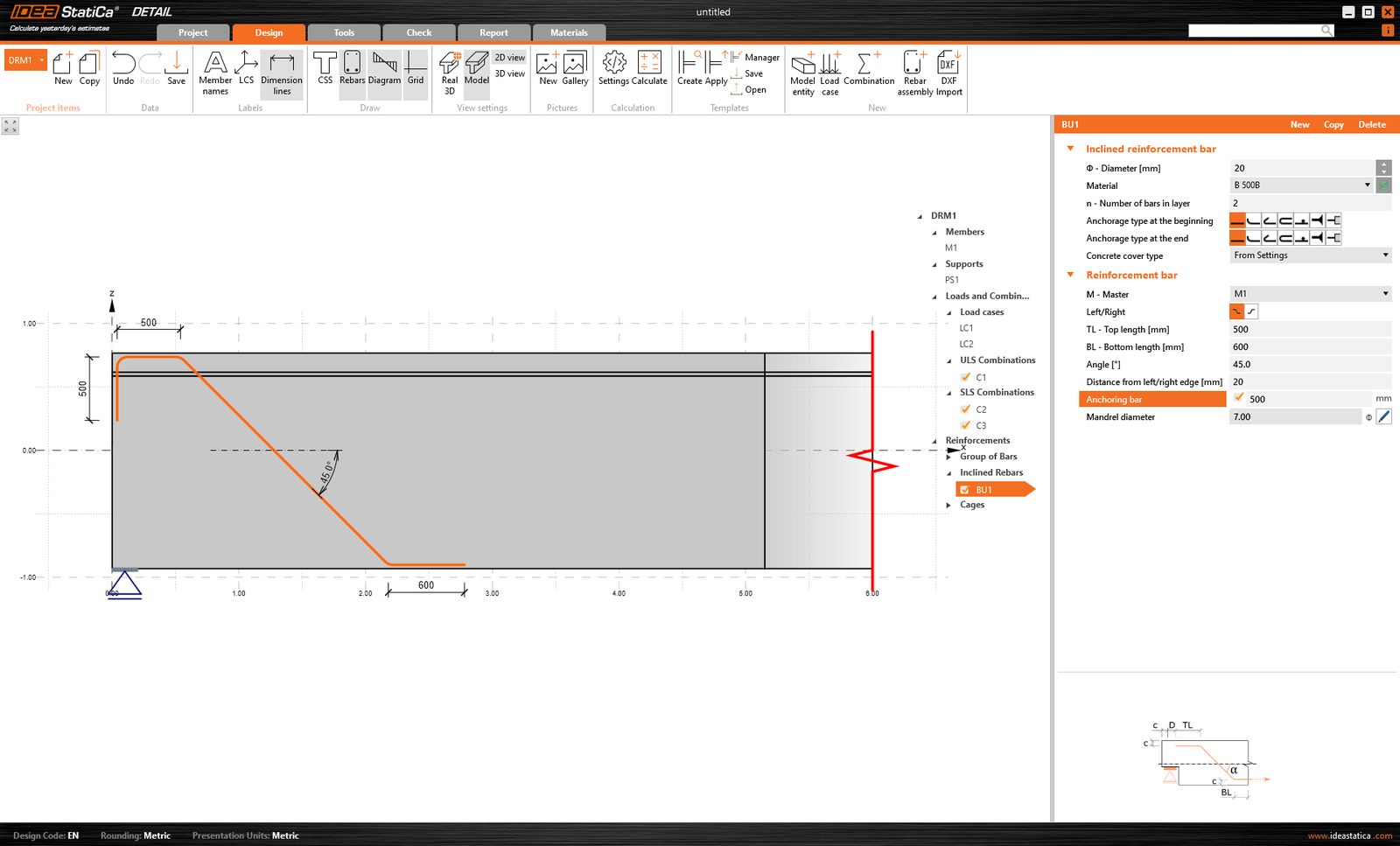

Barra de armadura inclinada
El uso de barras inclinadas puede ayudarle a modelar la armadura más rápidamente que definiendo cada barra sobre varios bordes del elemento.

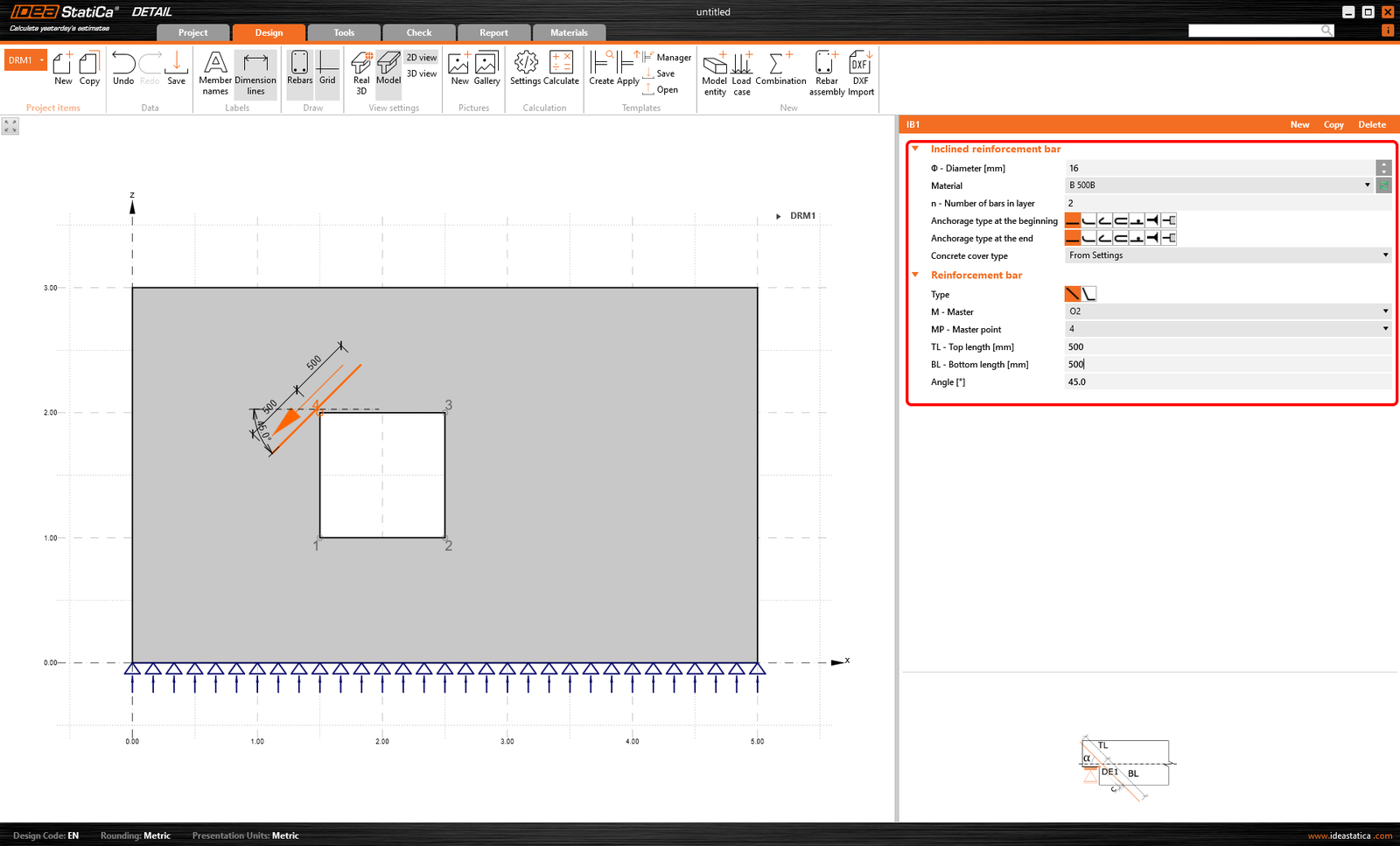

Para los elementos de muro, las barras inclinadas solo pueden aplicarse alrededor de las aberturas. Es necesario definir varios parámetros.
La primera parte consiste en definir la forma de la barra: el software distingue dos tipos: una barra recta definida por dos puntos o una barra doblada.
A continuación, debe definir el elemento maestro —en este caso, la abertura— y continuar con el punto maestro, la longitud de la barra y, por último, el ángulo.

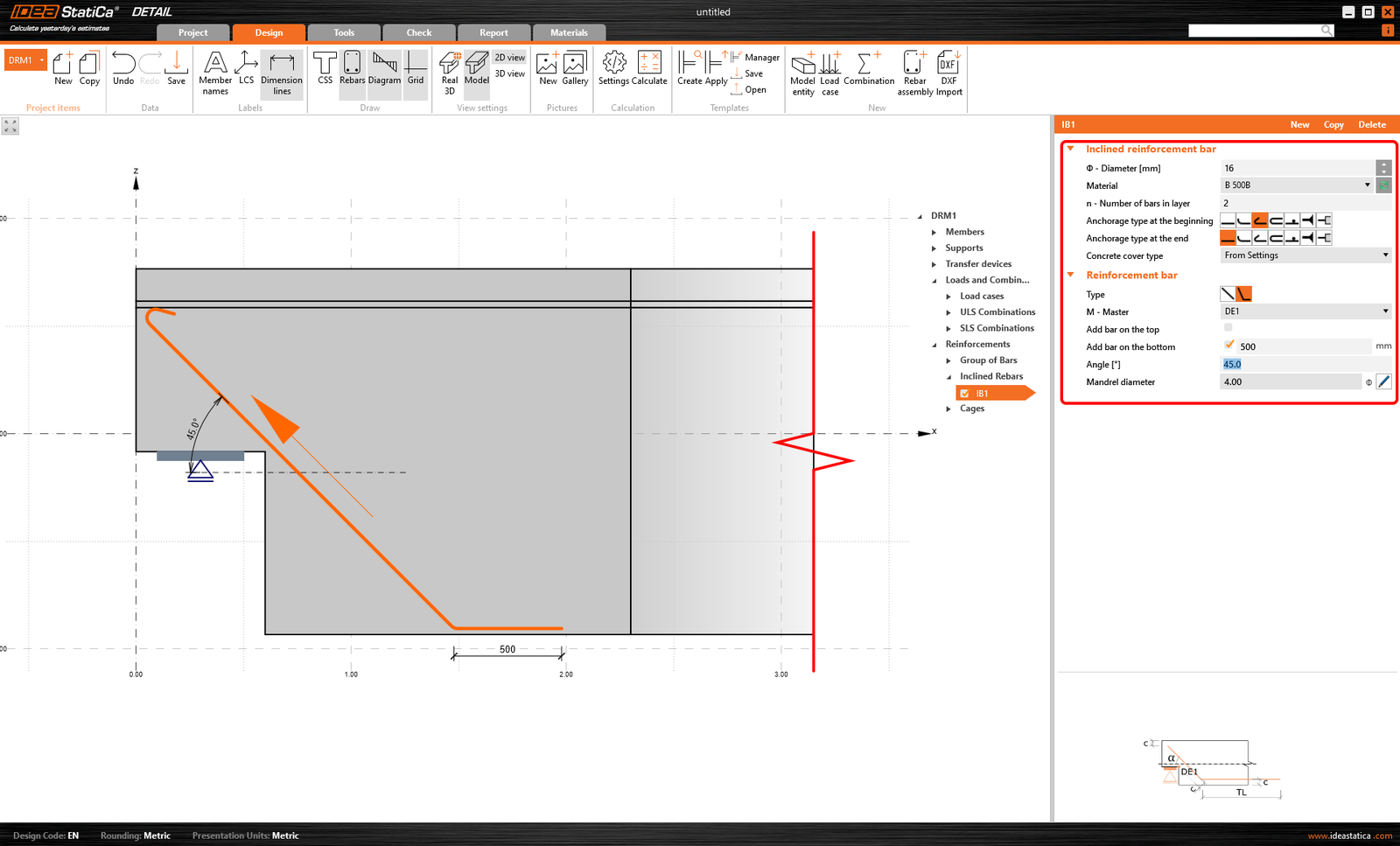

Cuando se modela una estructura con el elemento de viga, la definición de barras inclinadas solo está disponible para estructuras con extremos rebajados o aberturas. Las condiciones son básicamente las mismas que para los muros.

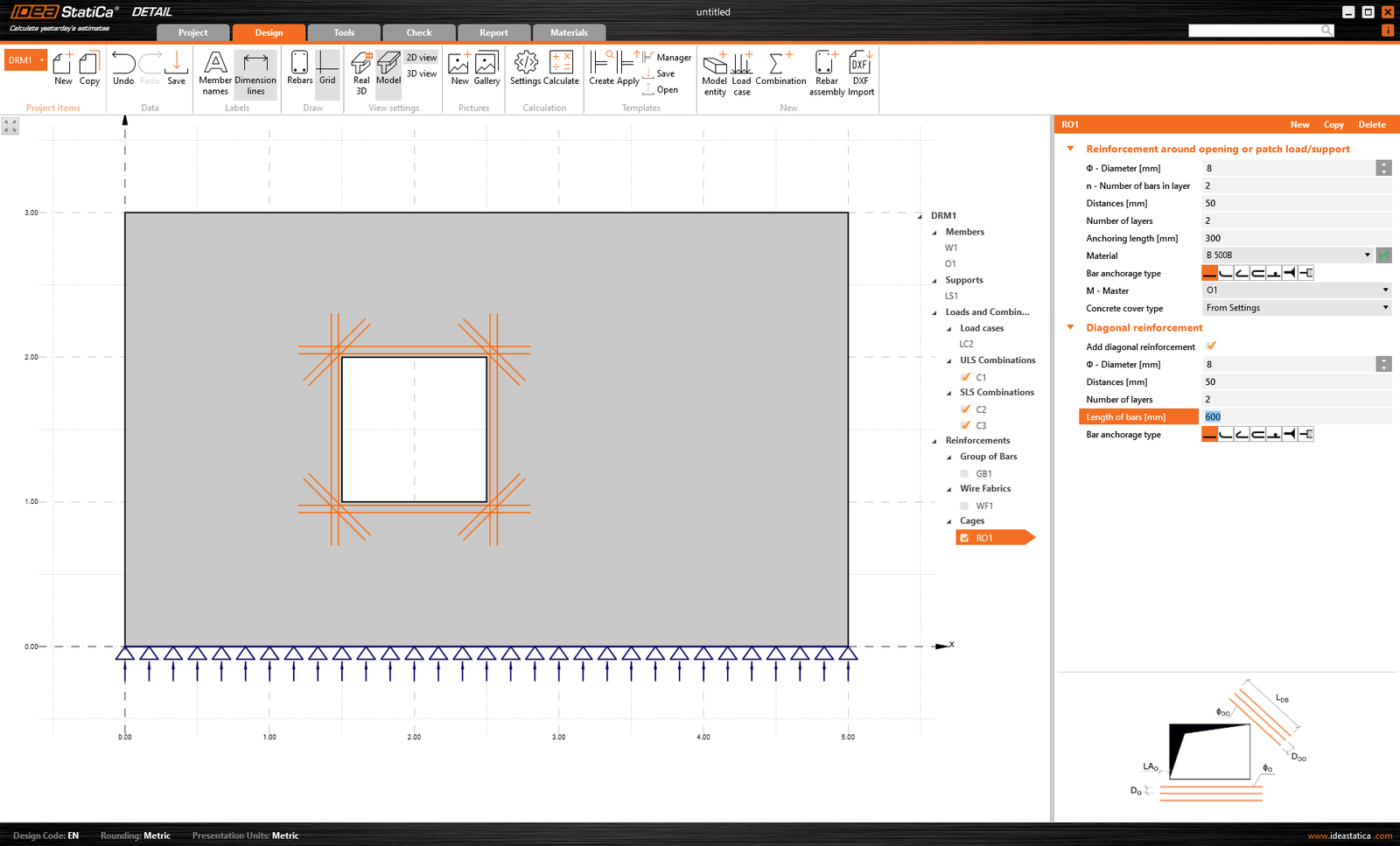

Cercos alrededor de abertura
Los cercos alrededor de una abertura pueden definirse para cualquier abertura, incluida una abertura definida por polígono, para cualquier tipo de estructura. De nuevo, es necesario establecer todos los parámetros básicos. Consulte un ejemplo práctico en la imagen a continuación.

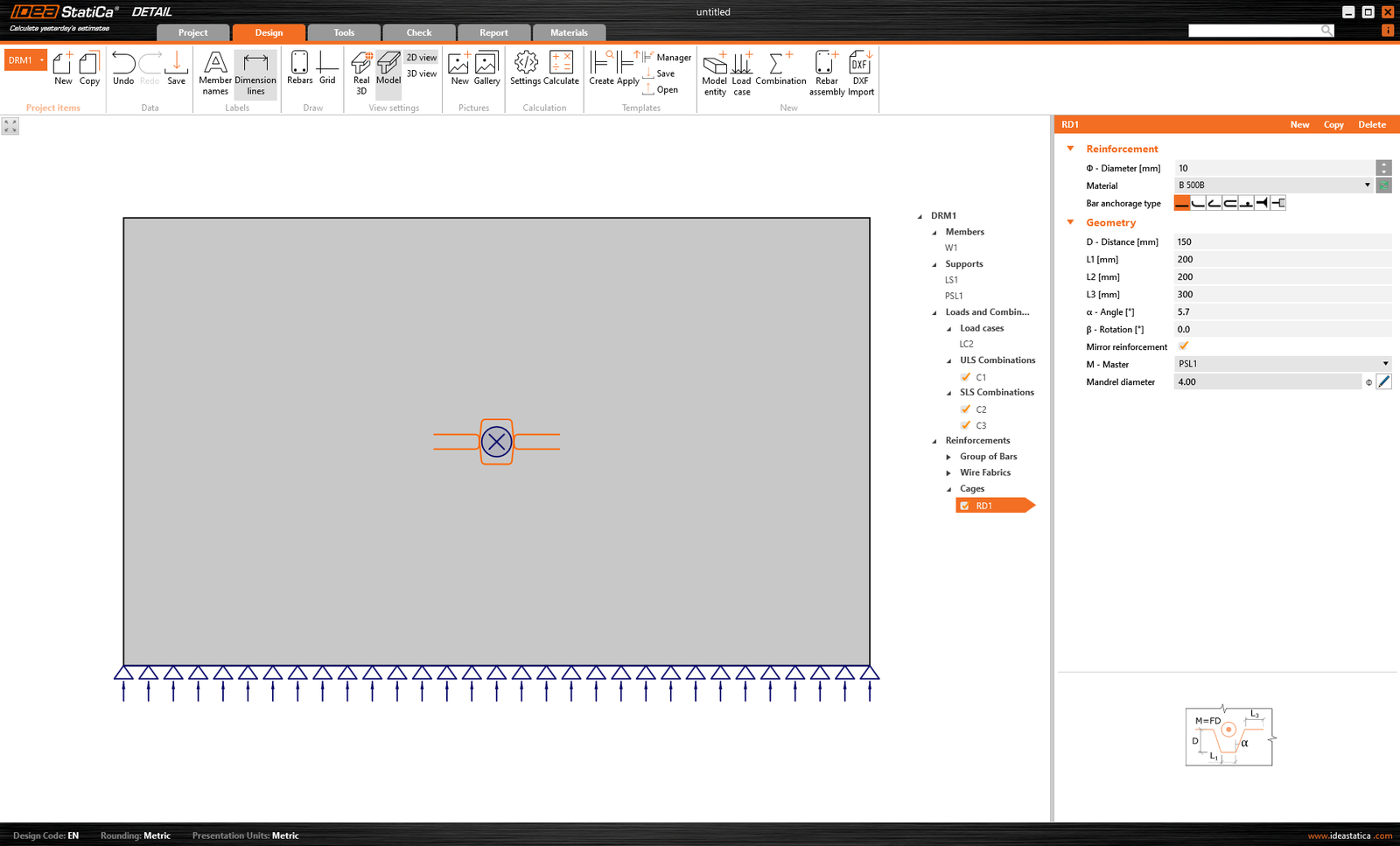

Cercos alrededor de apoyo/carga en parche
Este tipo predefinido de armadura es equivalente a un cerco alrededor de una abertura circular.

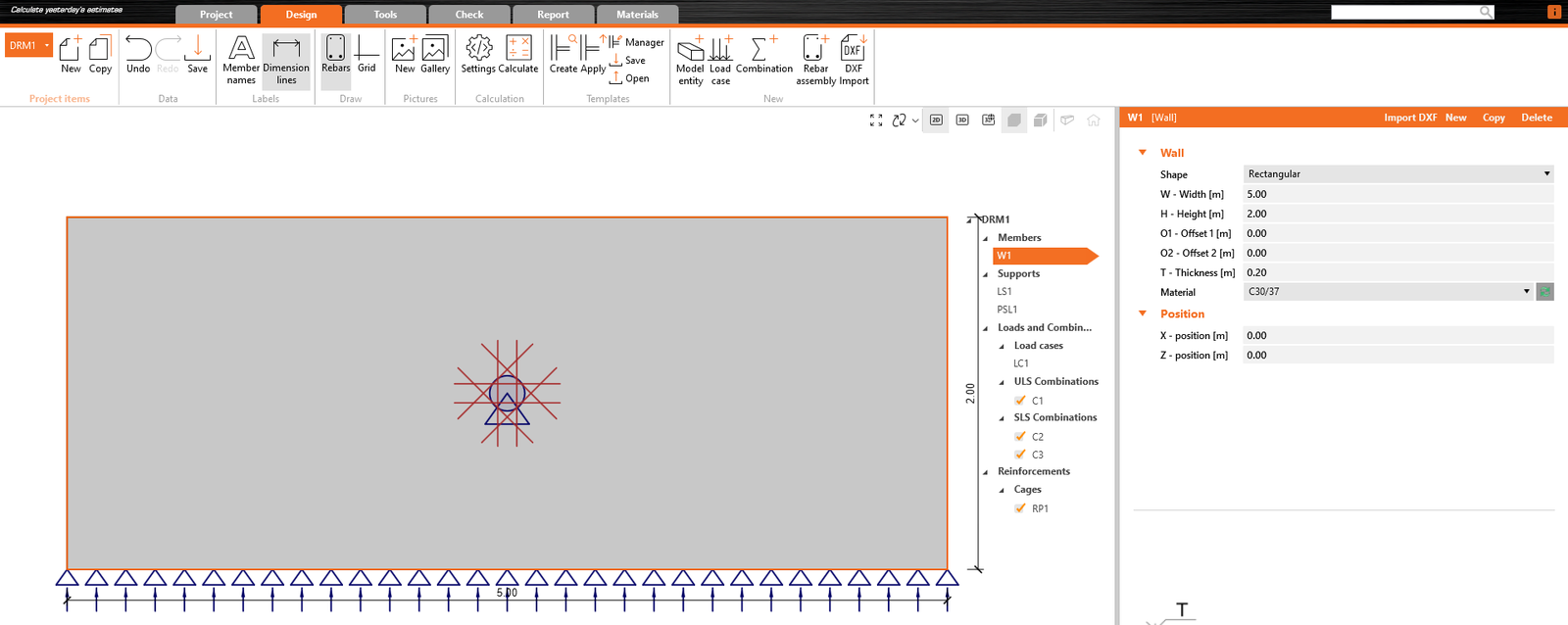

Armadura colgante alrededor de apoyo/carga en parche
Este tipo de armadura le permite utilizar una forma típica predefinida de armadura.
Barras dobladas
Las barras inclinadas de este tipo se utilizan habitualmente para resistir el cortante en lugar de estribos. Su ángulo las hace más eficaces que los estribos. Las barras dobladas solo pueden aplicarse a tipos de geometría de viga.
Puede ver los ajustes necesarios en la imagen a continuación.
Grupo de estribos
Los estribos solo pueden modelarse en estructuras con elementos de viga. Al igual que con cualquier otra armadura, es necesario establecer los parámetros necesarios.

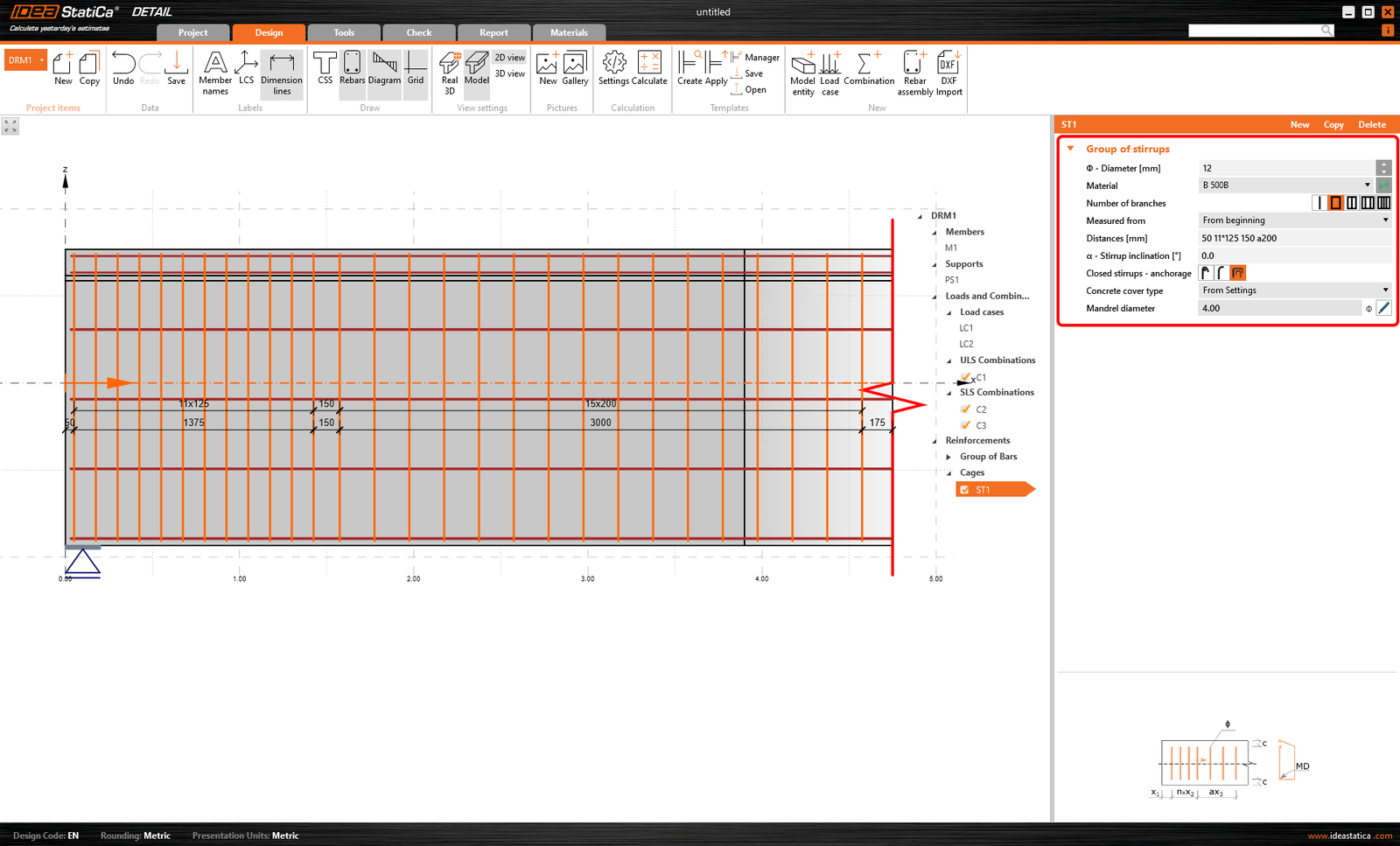

Puede definir cuántas ramas tendrá el estribo: si es de una rama, dos ramas, etc. Además, es importante establecer la distancia correcta entre los estribos. Existen varias formas de hacerlo. Consulte el ejemplo en la siguiente imagen.
La última parte importante es definir el anclaje de los estribos. El software ofrece tres opciones:
- Estribos con gancho estándar
- Estribos con doblado estándar
- Estribos cerrados con ramas solapadas

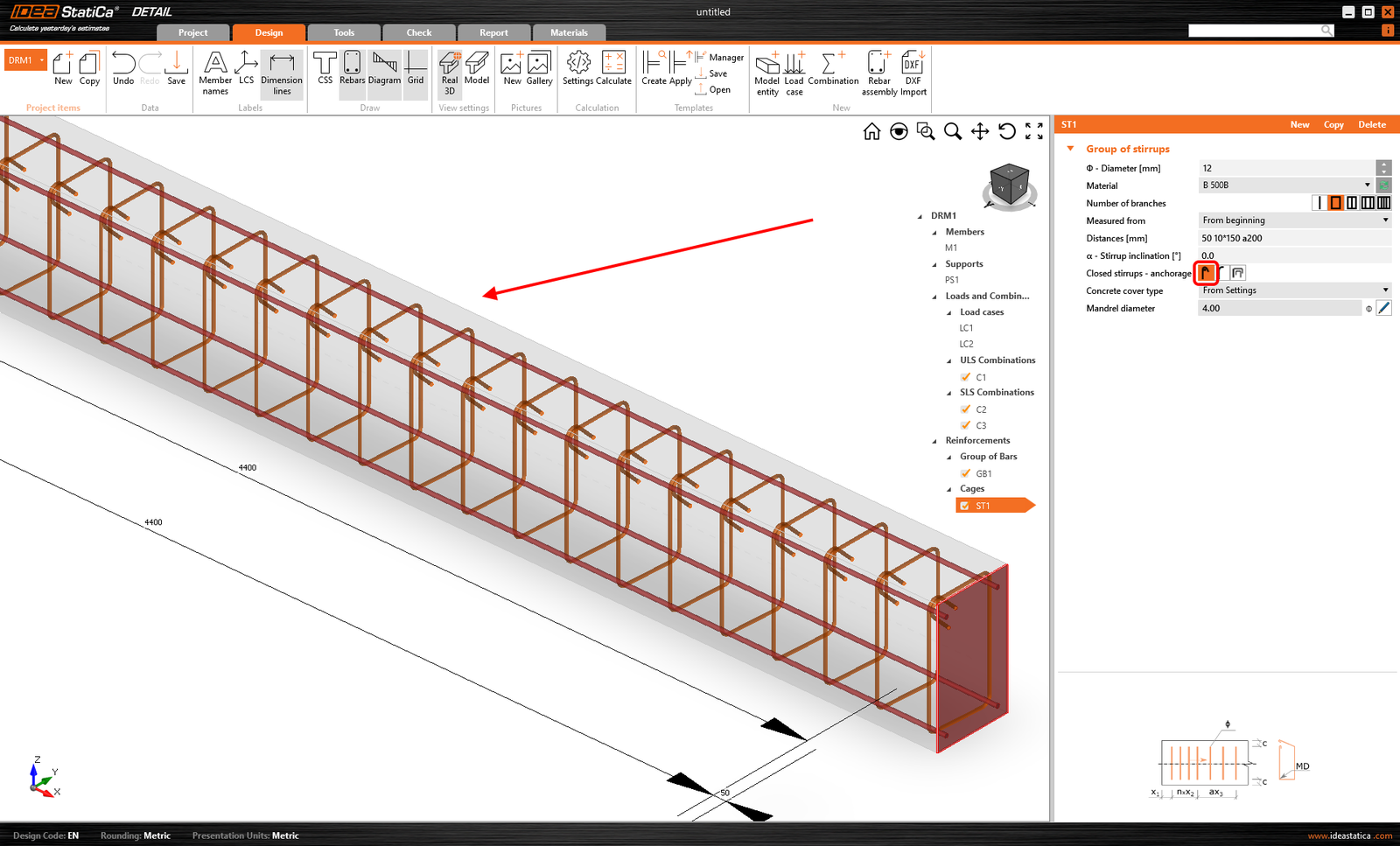

\[ \textsf{\textit{\footnotesize{Standard hook}}}\]

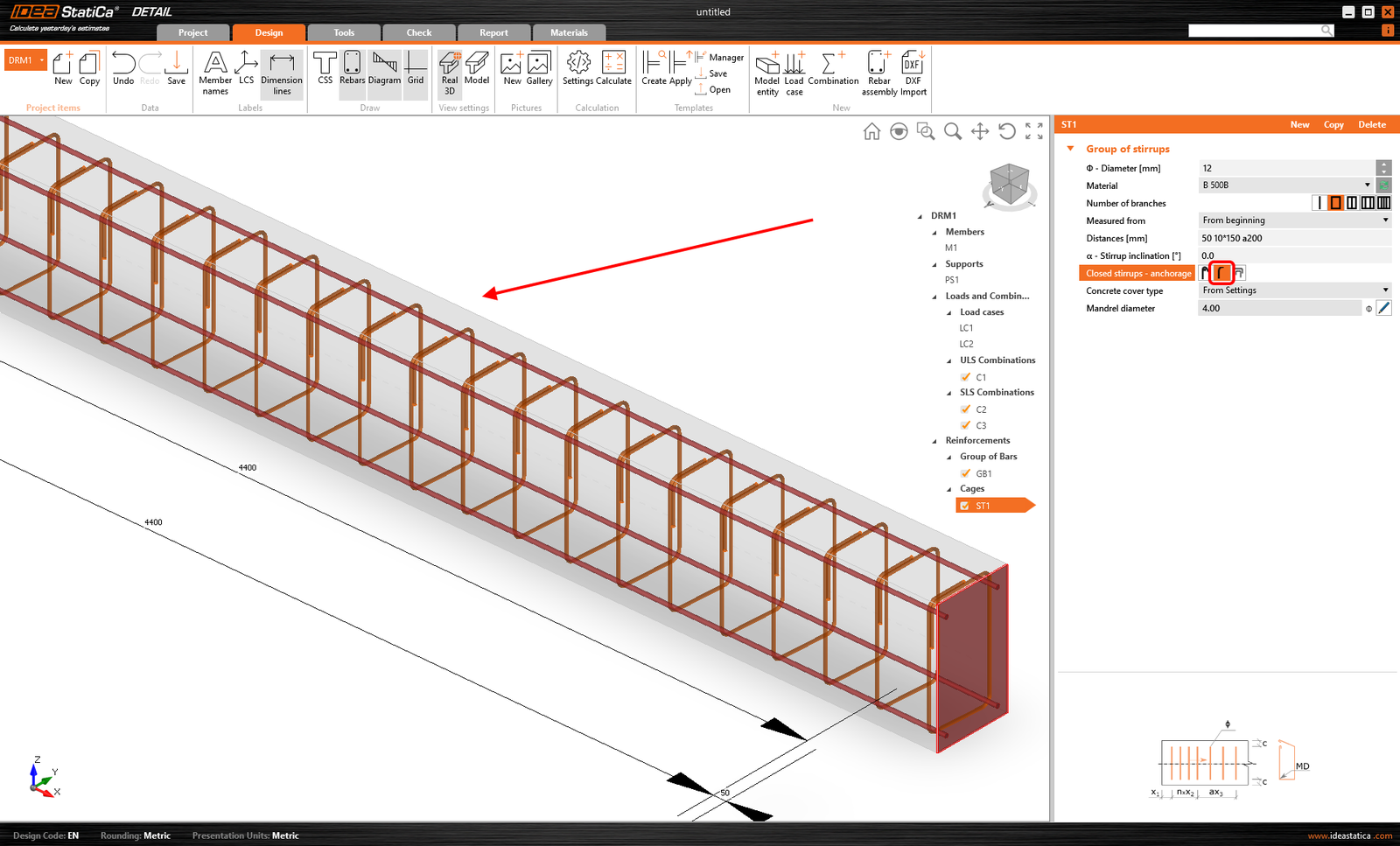

\[ \textsf{\textit{\footnotesize{Standard bend}}}\]
\[ \textsf{\textit{\footnotesize{Overlapped branches}}}\]
Para la definición individual de los tipos de anclaje, lea el artículo Tipos de elementos finitos.

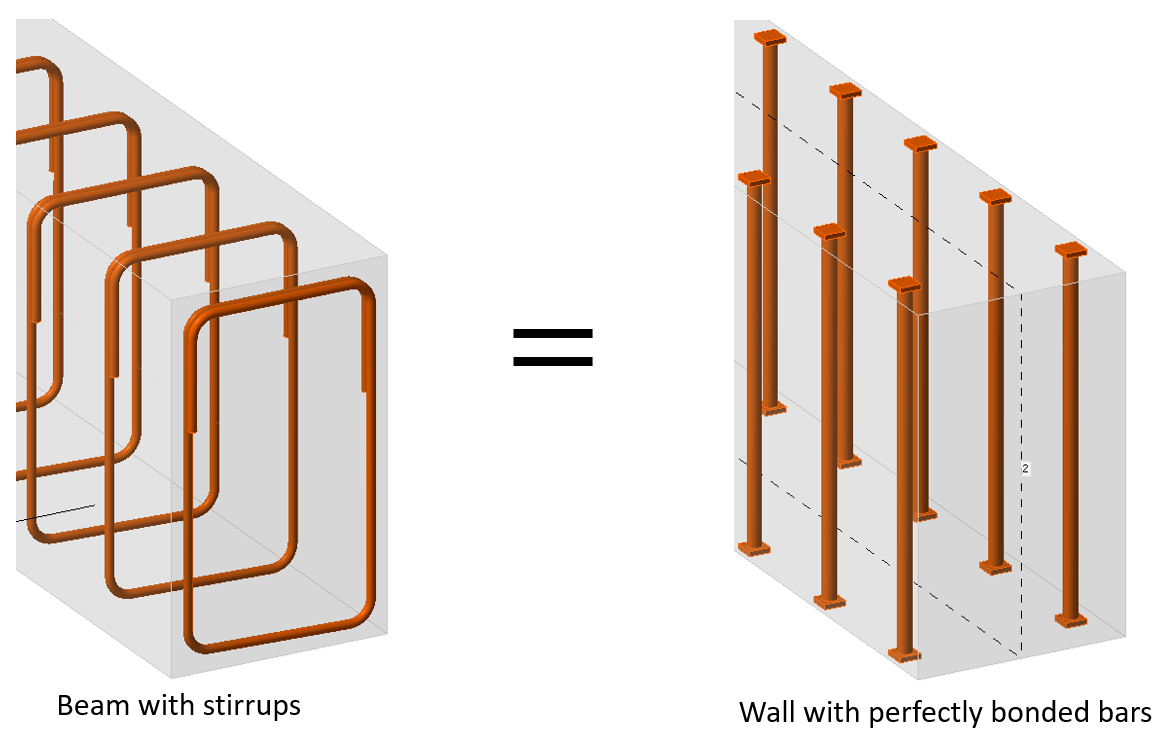

Como ya sabe, los estribos solo pueden aplicarse a estructuras modeladas con vigas. Sin embargo, es posible simularlos en otros elementos utilizando un grupo de barras con el tipo de anclaje correspondiente. Consulte el ejemplo de estribos cerrados modelados en el muro mediante un grupo de barras con adherencia perfecta en los extremos.

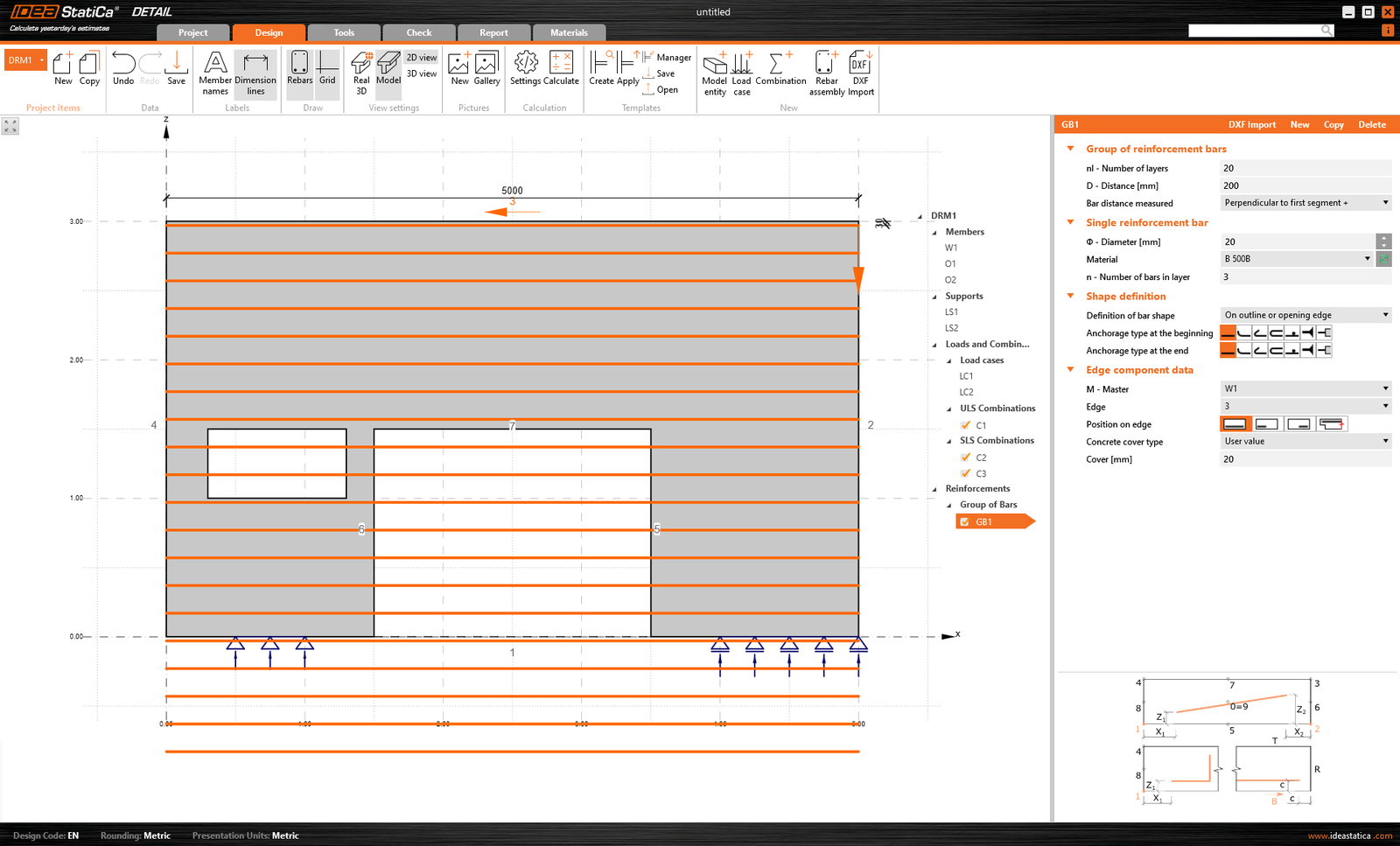

Nota final: si modela armadura a través de la abertura o sobre los bordes, las barras serán cortadas automáticamente por el software. En la primera figura, puede ver la definición del grupo de barras.

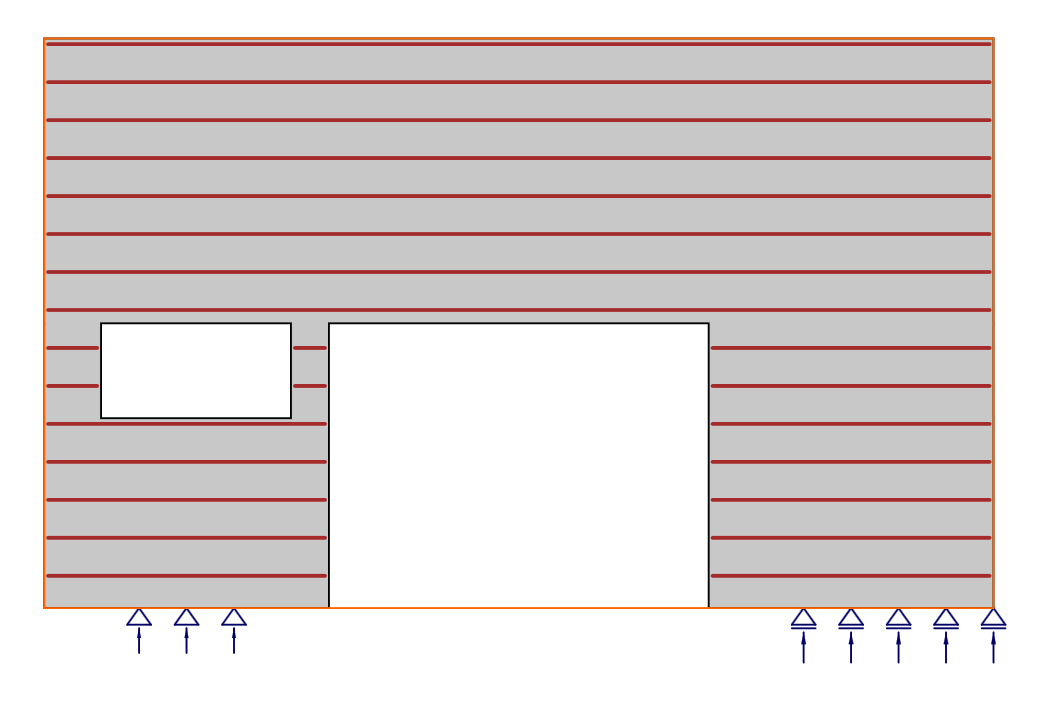

En la segunda figura, la armadura está cortada.
