Neo bu lông được mô hình hóa theo quy trình tương tự như bu lông kết cấu. Bu lông được cố định ở một phía của khối bê tông. Chiều dài Lb, dùng để tính độ cứng của bu lông, được lấy bằng tổng của nửa chiều dày đai ốc, chiều dày vòng đệm tw, chiều dày bản mã chân cột tbp, chiều dày vữa lấp hoặc khe hở tg, và chiều dài tự do ngàm trong bê tông được lấy bằng 8d, trong đó d là đường kính bu lông. Hệ số 8 có thể chỉnh sửa trong phần Cài đặt tiêu chuẩn. Giá trị này phù hợp với Phương pháp cấu kiện (EN1993-1-8); chiều dài tự do ngàm trong bê tông có thể được điều chỉnh trong Cài đặt tiêu chuẩn. Độ cứng chịu kéo được tính theo công thức k = E As / Lb. Biểu đồ tải trọng - biến dạng của neo bu lông được thể hiện trong hình dưới đây. Các giá trị theo ISO 898:2009 được tổng hợp trong bảng và các công thức bên dưới.

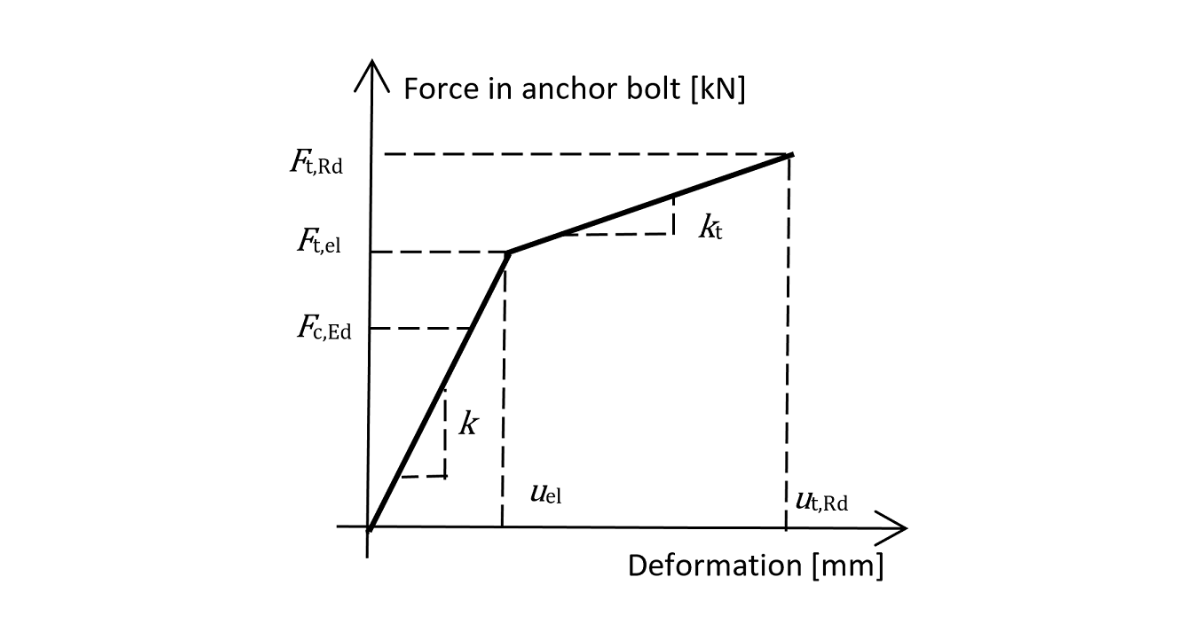

Biểu đồ tải trọng – biến dạng của neo bu lông
\[ F_{t,el}=\frac{F_{t,Rd}}{c_1 c_2 - c_1 + 1} \]
\[ k_t = c_1 k; \qquad c_1 = \frac{R_m - R_e}{\left ( \frac{1}{4} A - \frac{R_e}{E} \right )E} \]
\[ u_{el} = \frac{F_{t,el}}{k}; \qquad u_{t,Rd} = c_2 u_{el}; \qquad c_2 = \frac{AE}{4R_e} \]
trong đó:
- A – độ giãn dài
- E – mô đun đàn hồi Young
- Ft,Rd – khả năng chịu kéo của thép neo
- Rm – cường độ chịu kéo cực hạn
- Re – giới hạn chảy
Độ cứng chịu cắt của neo bu lông được lấy bằng độ cứng chịu cắt của bu lông kết cấu.
Neo bu lông có khoảng hở (stand-off)
Neo có khoảng hở có thể được kiểm tra như một giai đoạn thi công trước khi chân cột được lấp vữa hoặc như trạng thái lâu dài. Neo có khoảng hở được thiết kế như một cấu kiện thanh chịu lực cắt, mô men uốn và lực nén hoặc lực kéo. Neo được cố định ở cả hai đầu; một đầu cách mặt bê tông 0,5×d về phía dưới, đầu còn lại nằm ở giữa chiều dày bản. Chiều dài oằn được giả định một cách an toàn bằng hai lần chiều dài cấu kiện thanh. Mô đun chống uốn dẻo được sử dụng. Nội lực trong neo có khoảng hở được xác định bằng phân tích phần tử hữu hạn. Mô men uốn phụ thuộc vào tỷ số độ cứng giữa neo và bản mã chân cột.
Neo có khoảng hở – xác định cánh tay đòn và chiều dài oằn; neo cứng là giả thiết an toàn
