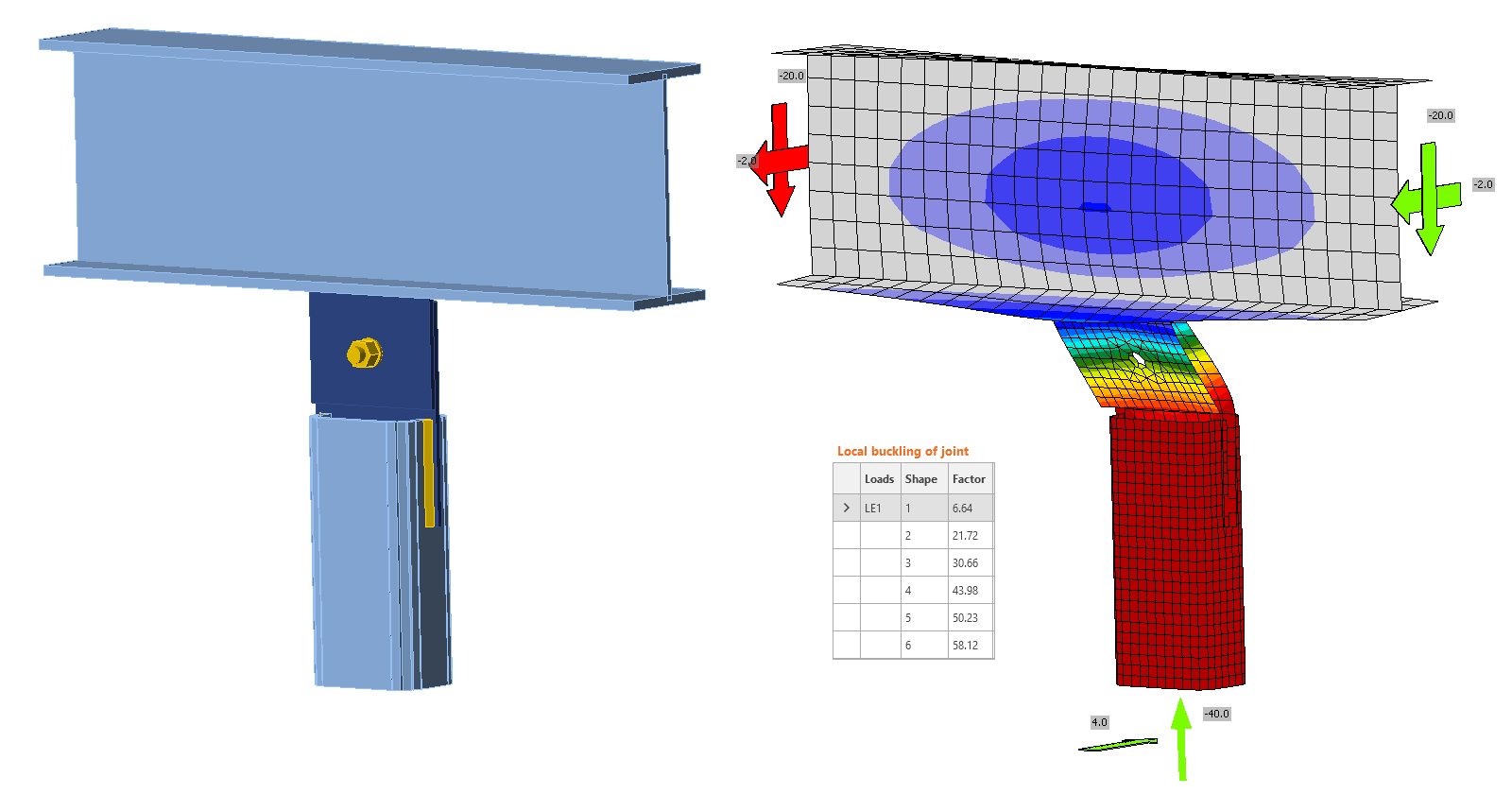

Çelik bağlantının burkulma analizi (EN)

1 Yeni proje

IDEA StatiCa'yı başlatın (en yeni sürümü indirin) ve Connection uygulamasını seçin.

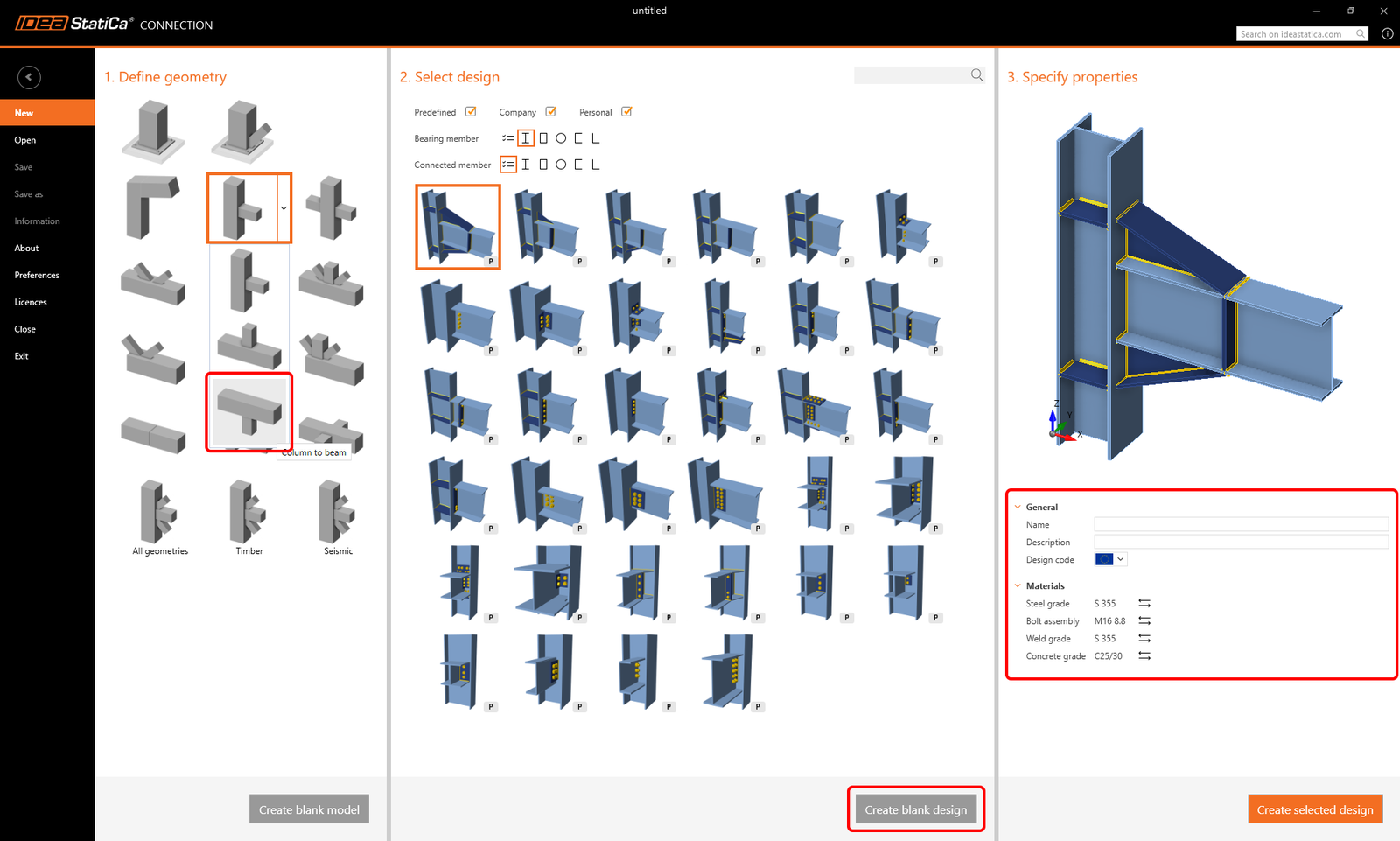

İstenen tasarıma en yakın başlangıç şablonunu seçerek yeni bir proje oluşturun. Adı girin, çelik sınıfı olarak S355, tasarım kodu olarak Eurocode seçin ve Create project'e tıklayın.

EN kodu kullandığımız için metrik birimler ayarlayın (bkz. Birim sistemi nasıl değiştirilir).

2 Geometri

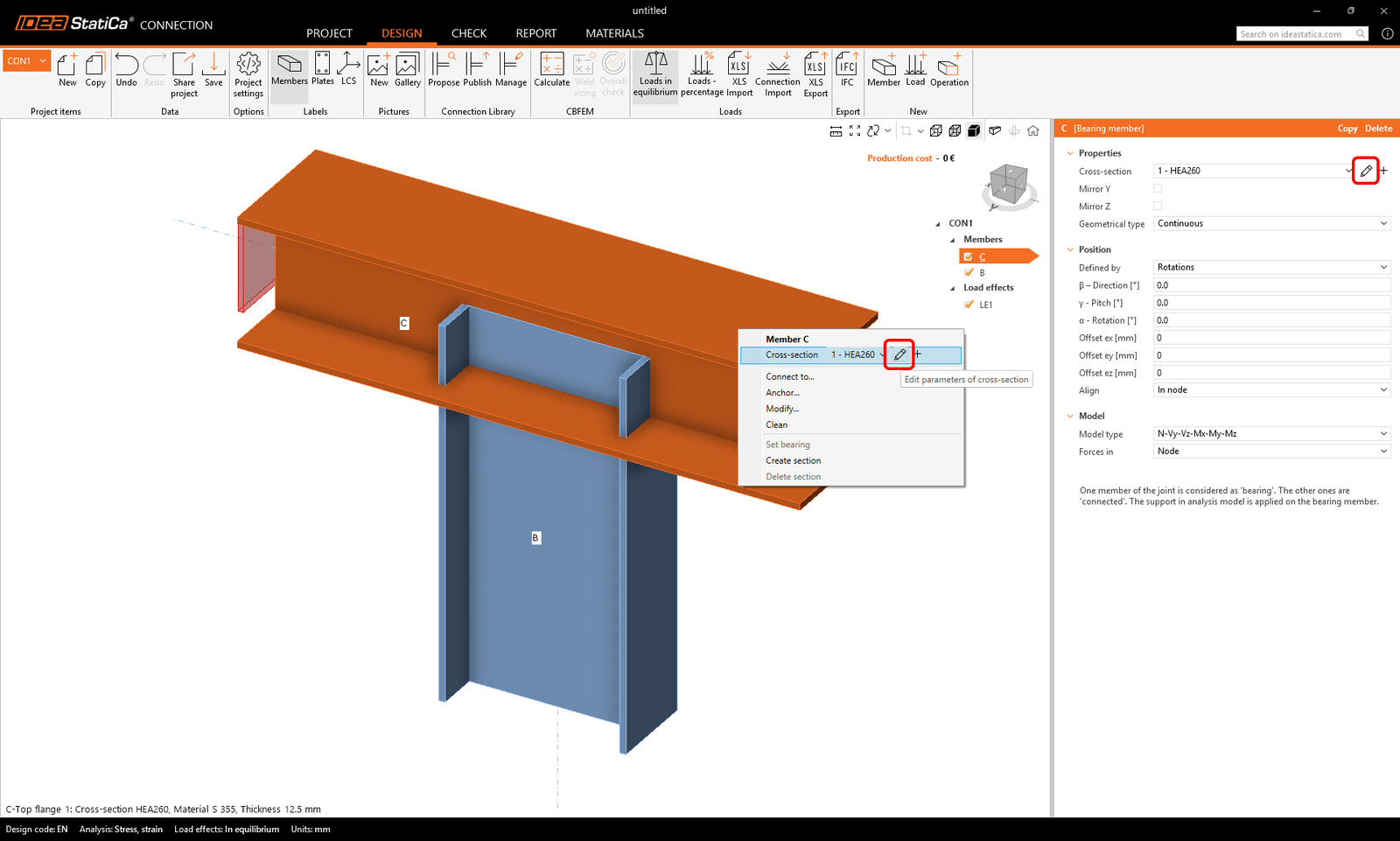

Yatay eleman C'nin kesitini değiştirerek başlayın. Aynı şekildeki kesiti değiştirmek için sahnedeki elemana sağ fare tuşuyla tıklayın veya özellikler panelindeki kalem düğmesini kullanın.

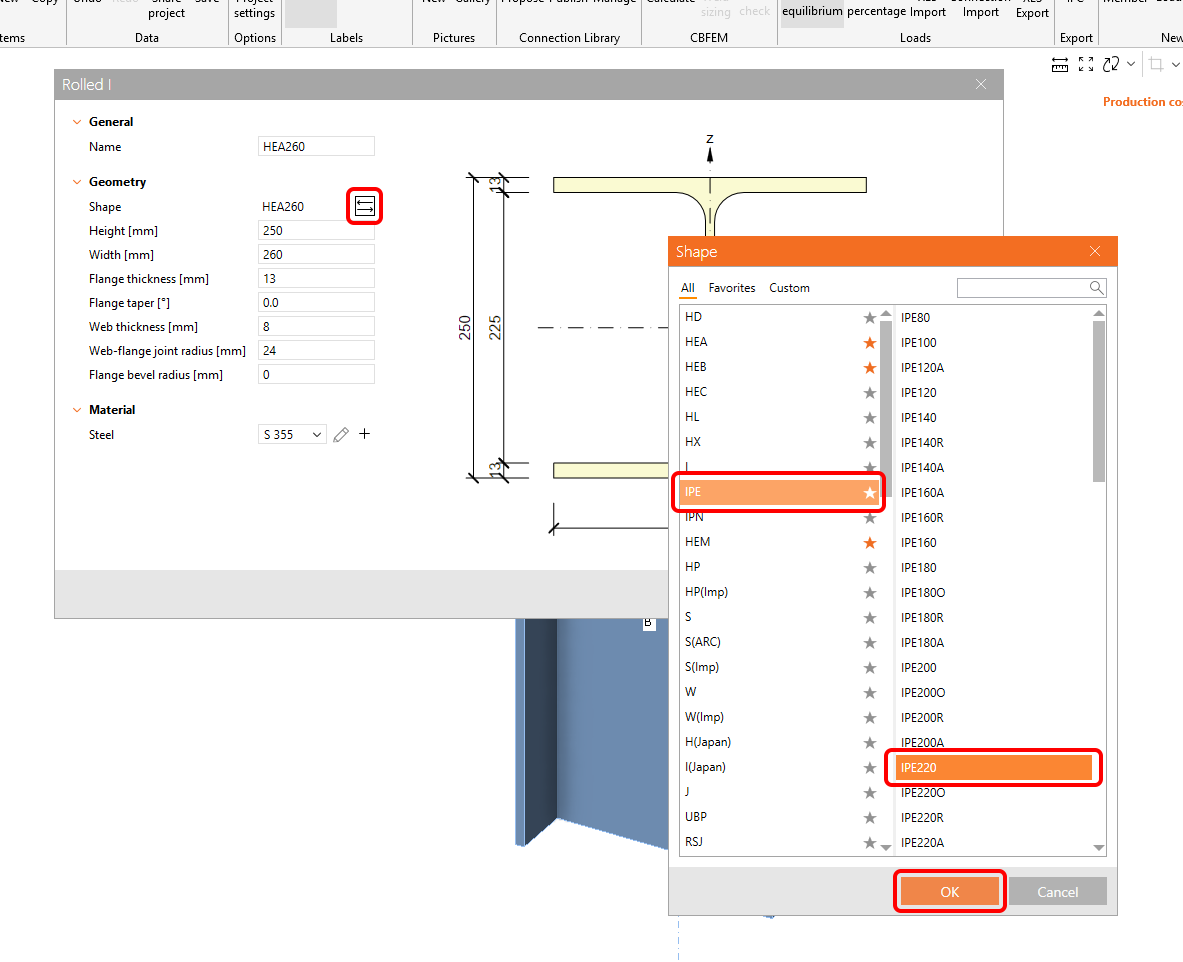

Kütüphaneden IPE220'yi seçin.

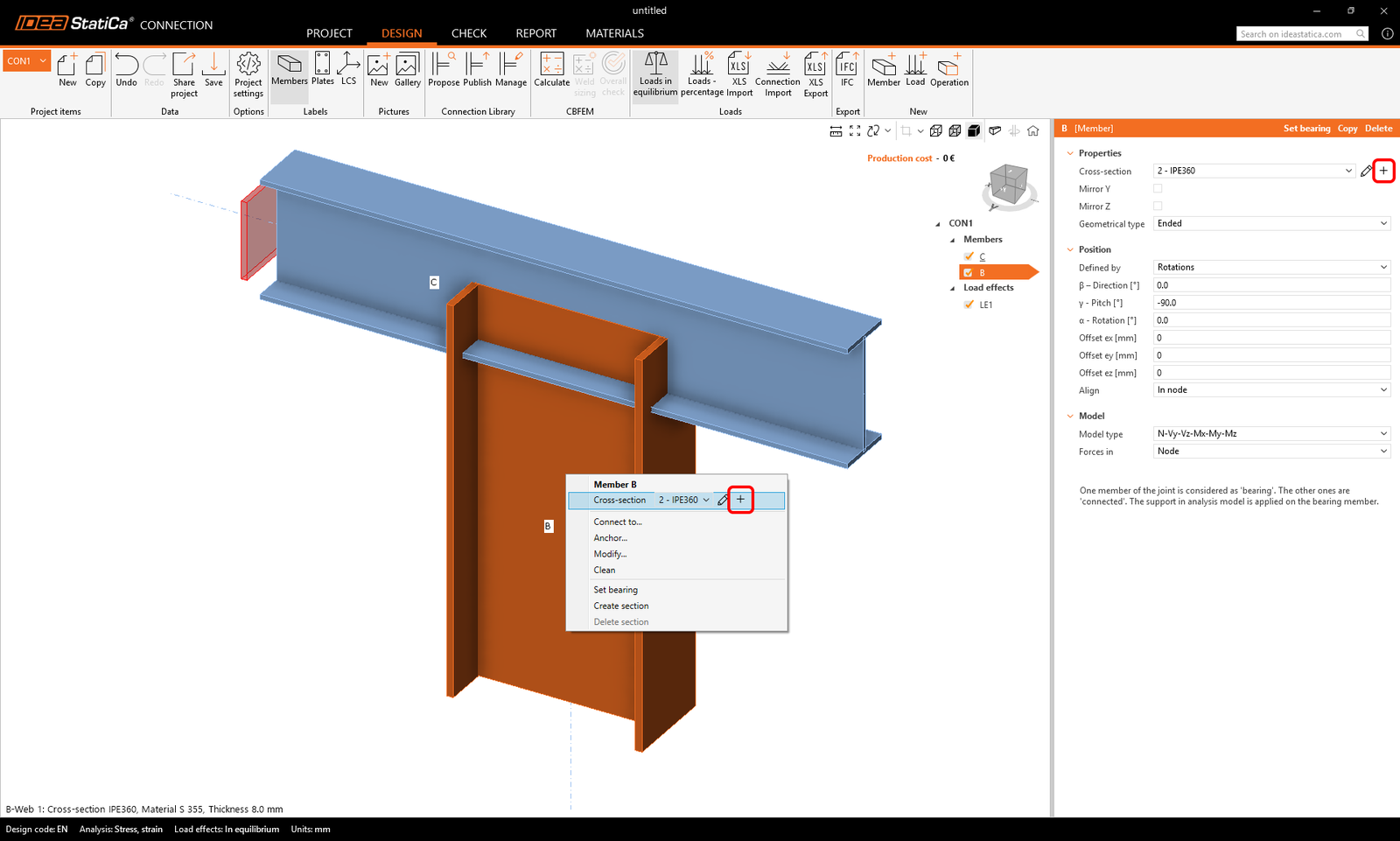

Şimdi, dikey eleman B'nin kesitini farklı bir şekle değiştirin; bunun için yine sahnedeki elemana sağ fare tuşuyla tıklayın veya özellikler panelindeki artı düğmesini kullanın.

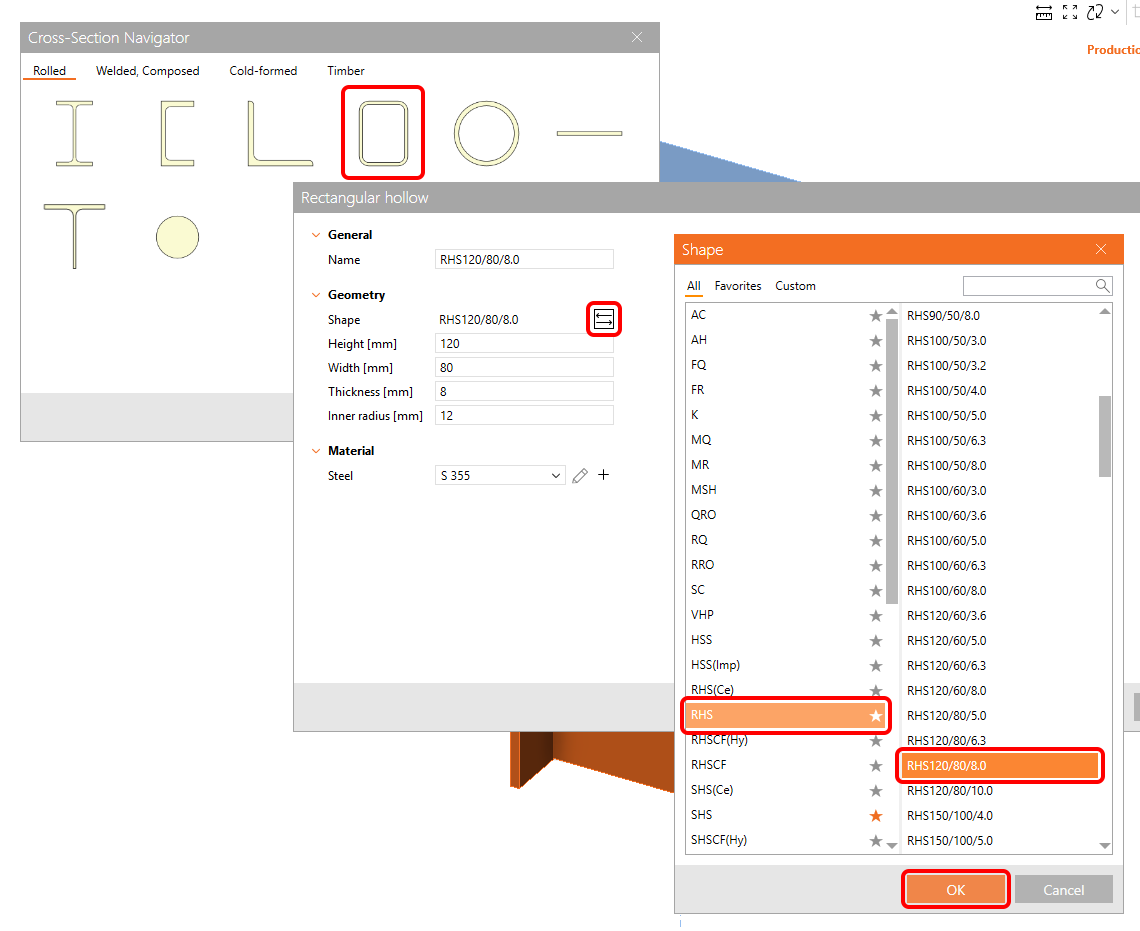

Dikdörtgen içi boş kesitler grubunu seçin ve RHS120/80/8.0 kesit tipini onaylayın.

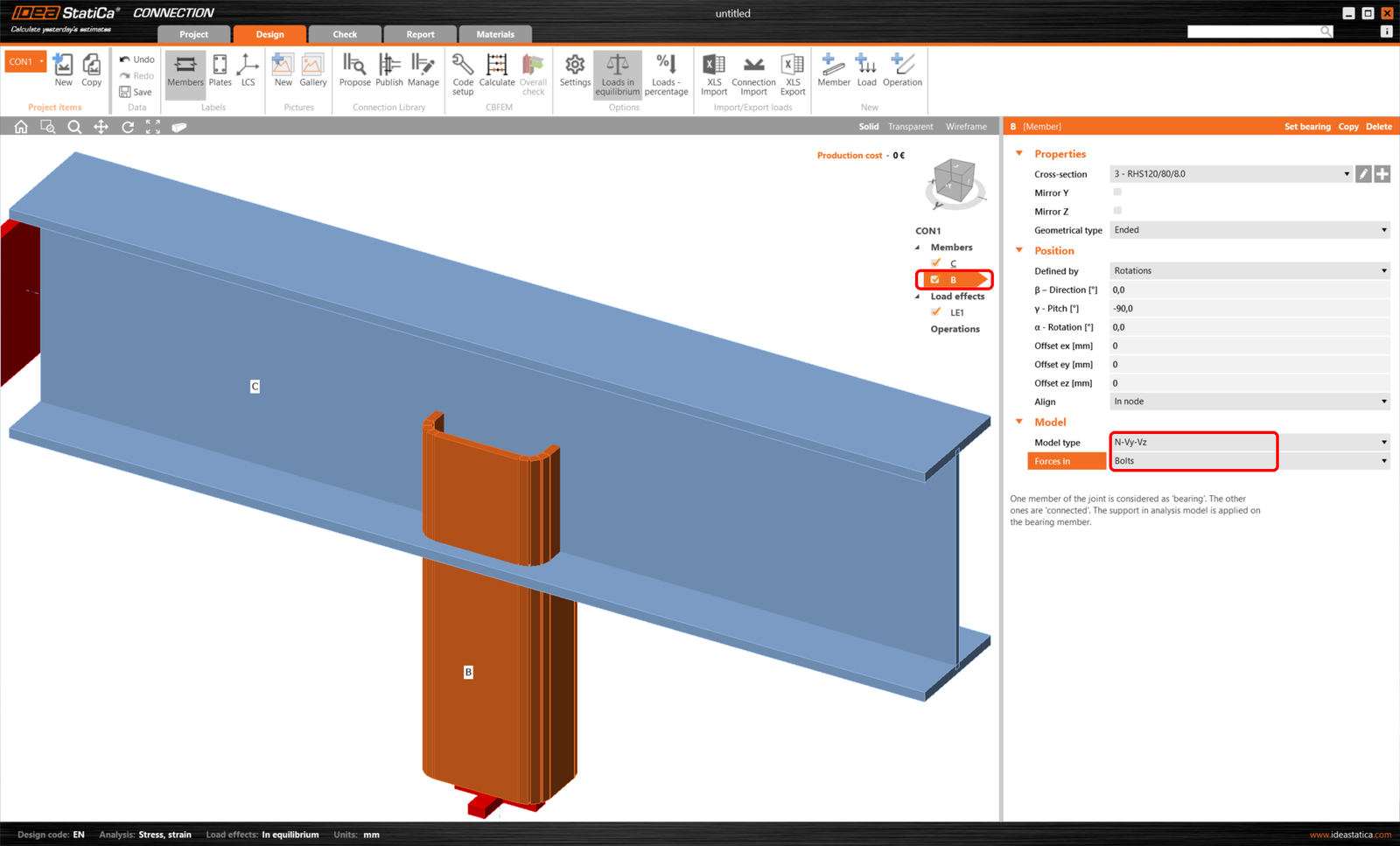

Artık eleman B'nin özelliklerini düzenleyebilirsiniz. Model tipi'ni N-Vy-Vz olarak ve Kuvvetler parametresini Cıvatalar olarak ayarlayın.

Model tipi ve Kuvvetler parametreleri hakkında daha fazla bilgi için Tek cıvatalı bağlantı nasıl modellenir (Model tipi) ve Doğru yük konumu nasıl tanımlanır (Kuvvetler) makalelerini okuyun.

3 Yük etkileri

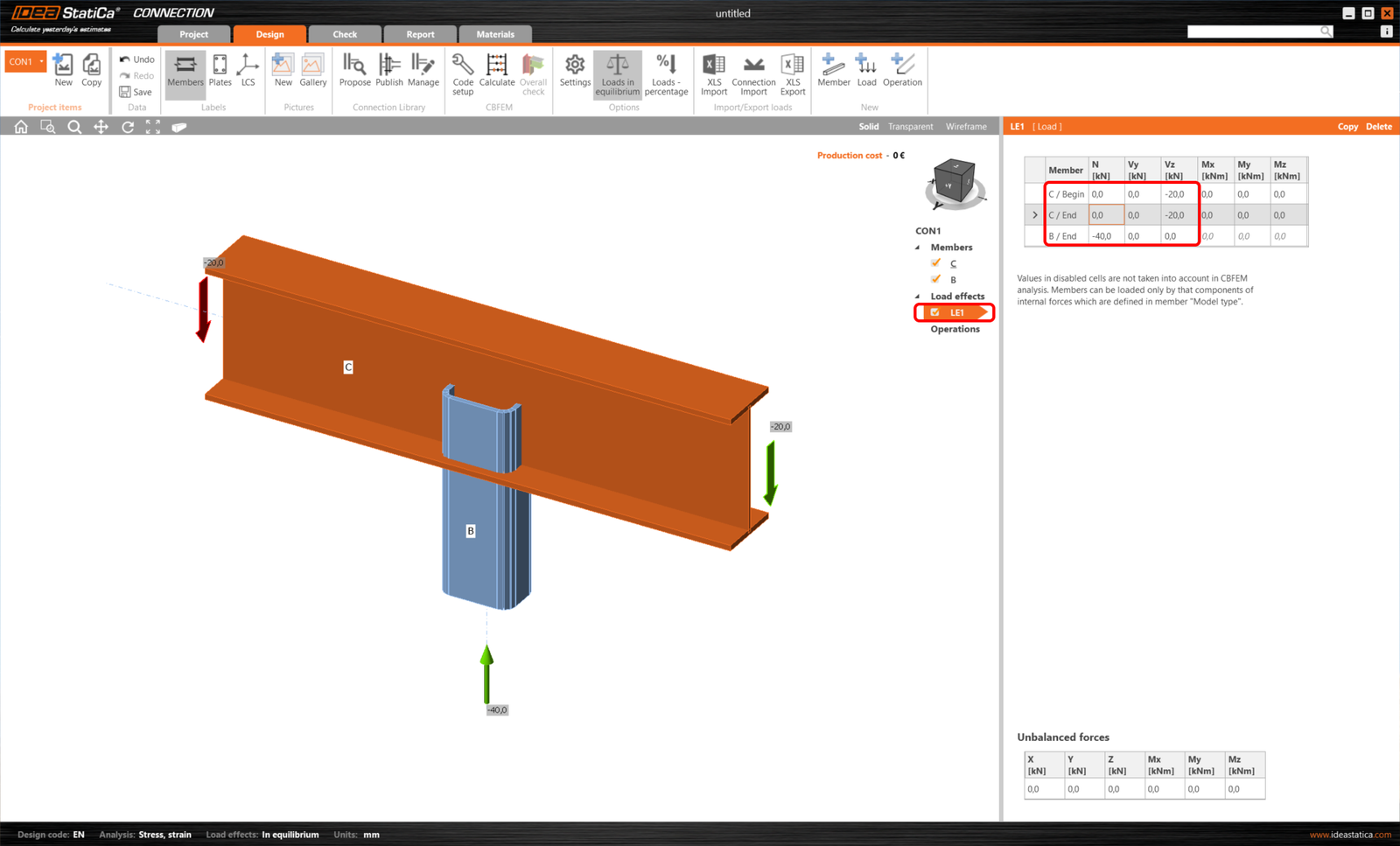

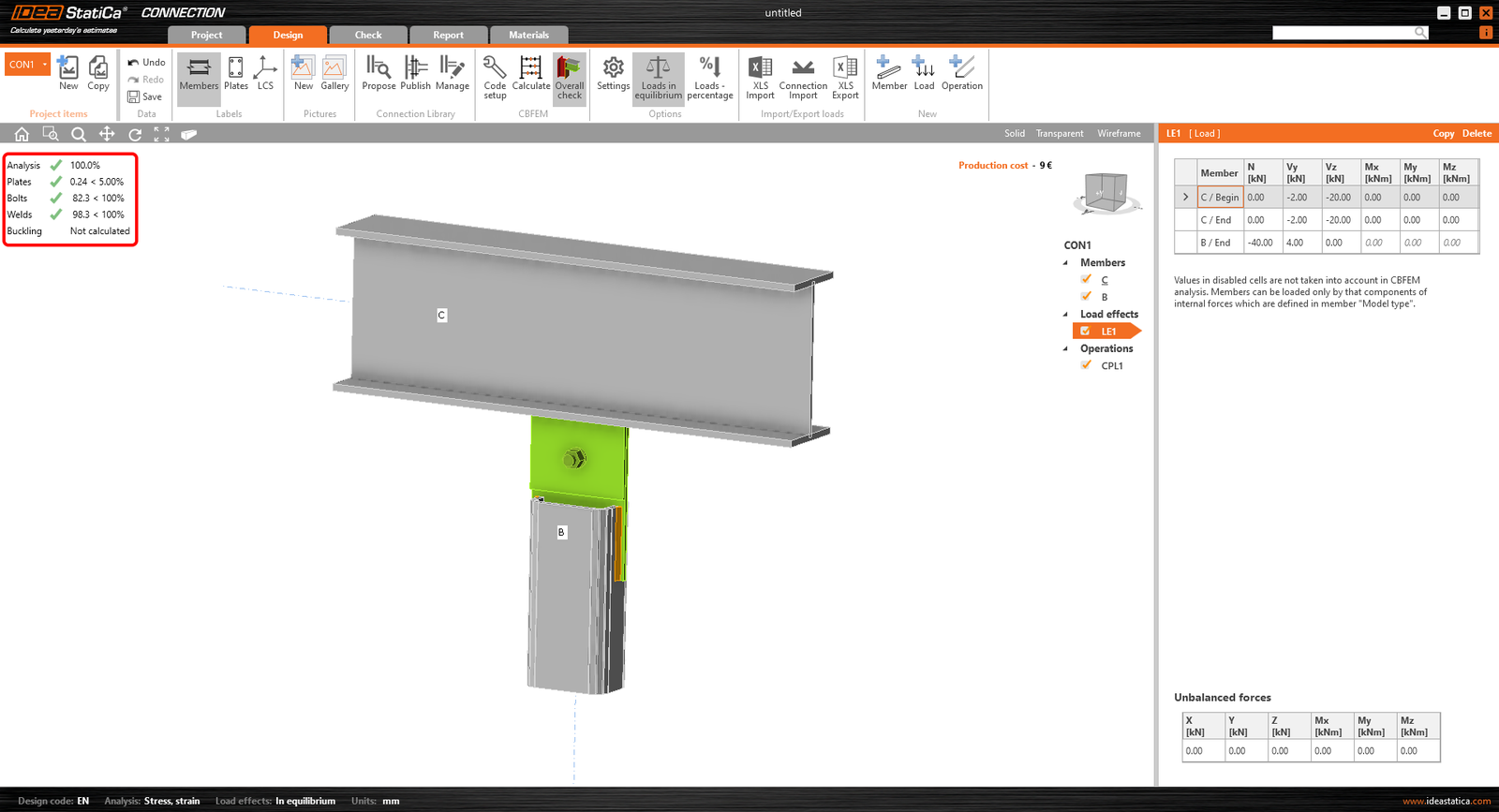

Yük etkileri ile devam edelim. LE1 yük etkisi otomatik olarak eklenmiştir. Sekmede eleman B / End için N [kN] normal kuvvetine -40 kN ve eleman C'nin her iki ucu için (C / Begin, C / End) Vz [kN] kesme kuvvetine -20 kN girin.

4 Tasarım

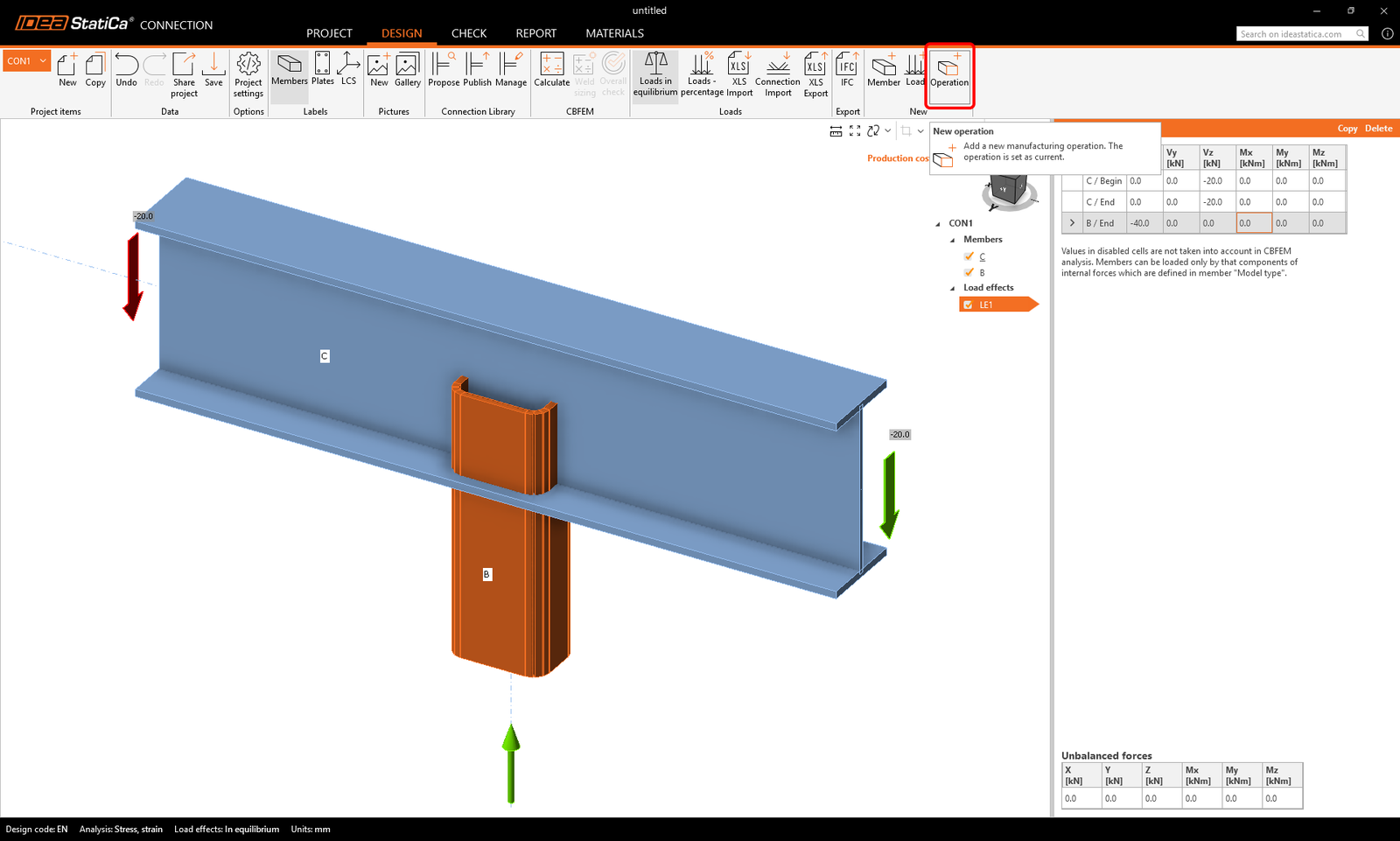

Şimdi imalat operasyonlarını tanımlayın. Şeritteki Operasyonlar simgelerine tıklayın (alternatif olarak, varlıklar ağacında Operasyonlar üzerine sağ tıklayın ve Yeni operasyon seçin).

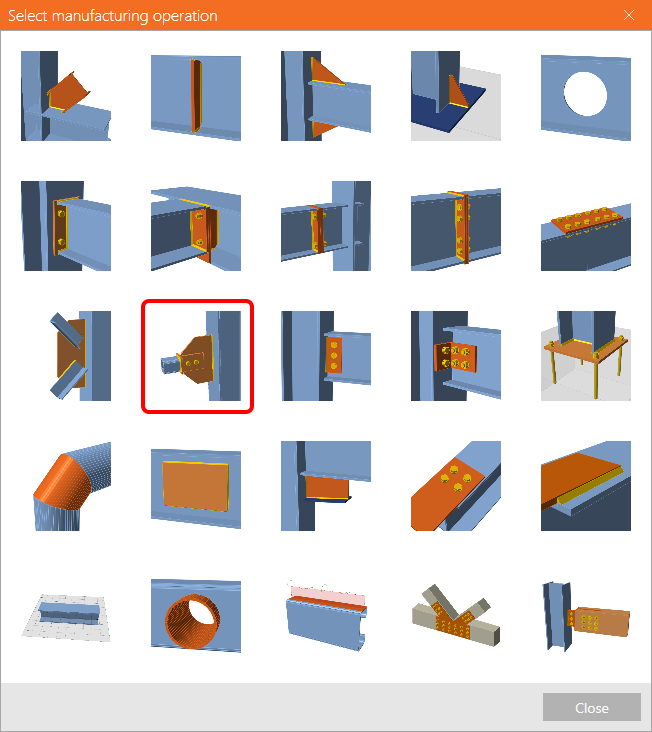

Mevcut imalat operasyonları listesinden Bağlantı levhası operasyonunu seçin.

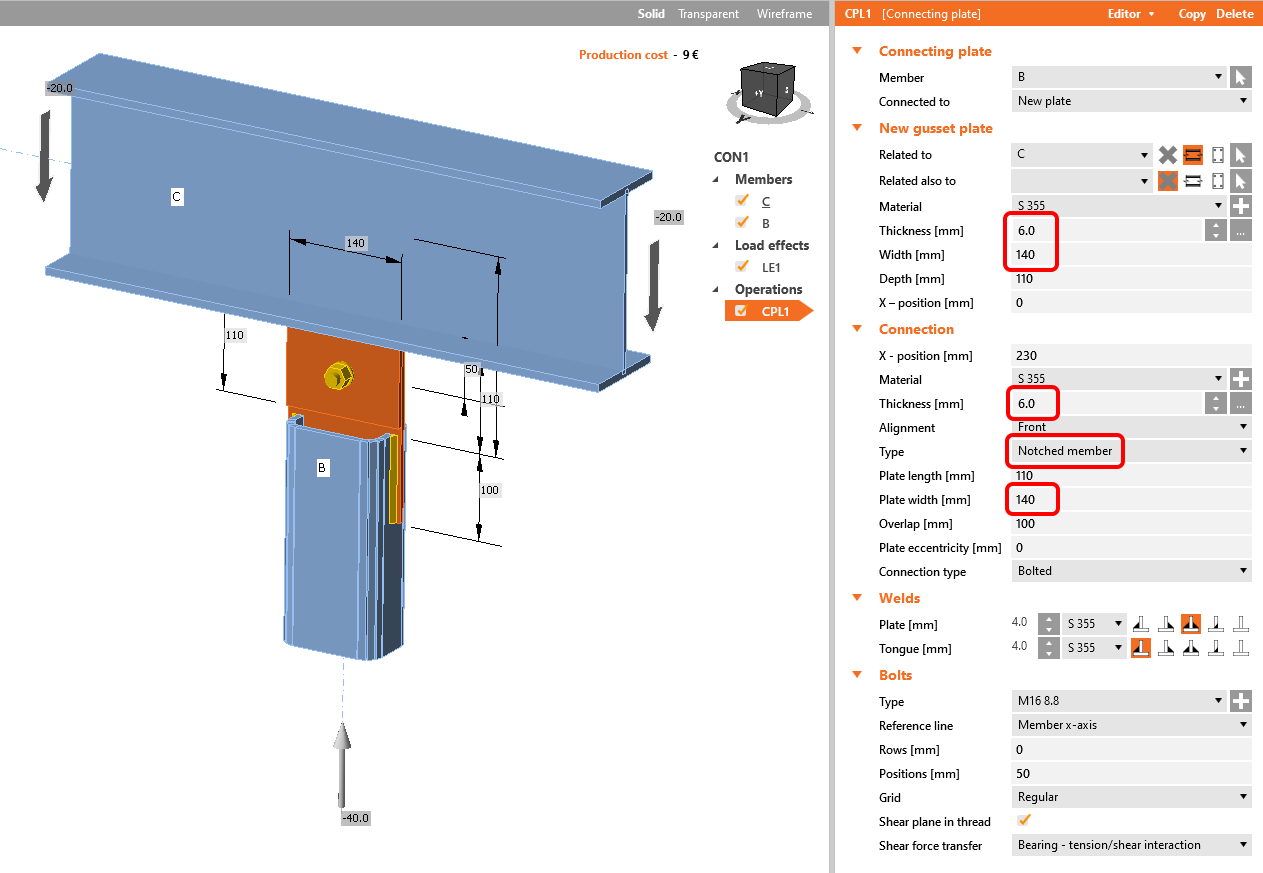

Şimdi, CPL1 bağlantı levhasının özelliklerini tanımlayın. Nervür levhası ve bağlantı levhasının Kalınlığı'nı 6 mm, nervür levhası ve bağlantı levhasının Genişliği'ni 140 mm olarak değiştirin, bağlantı levhasının Tipini Çentikli eleman olarak değiştirin ve M16 8.8 cıvataları seçin.

Model analiz edilmeye hazırdır.

5 Hesap ve Kontrol

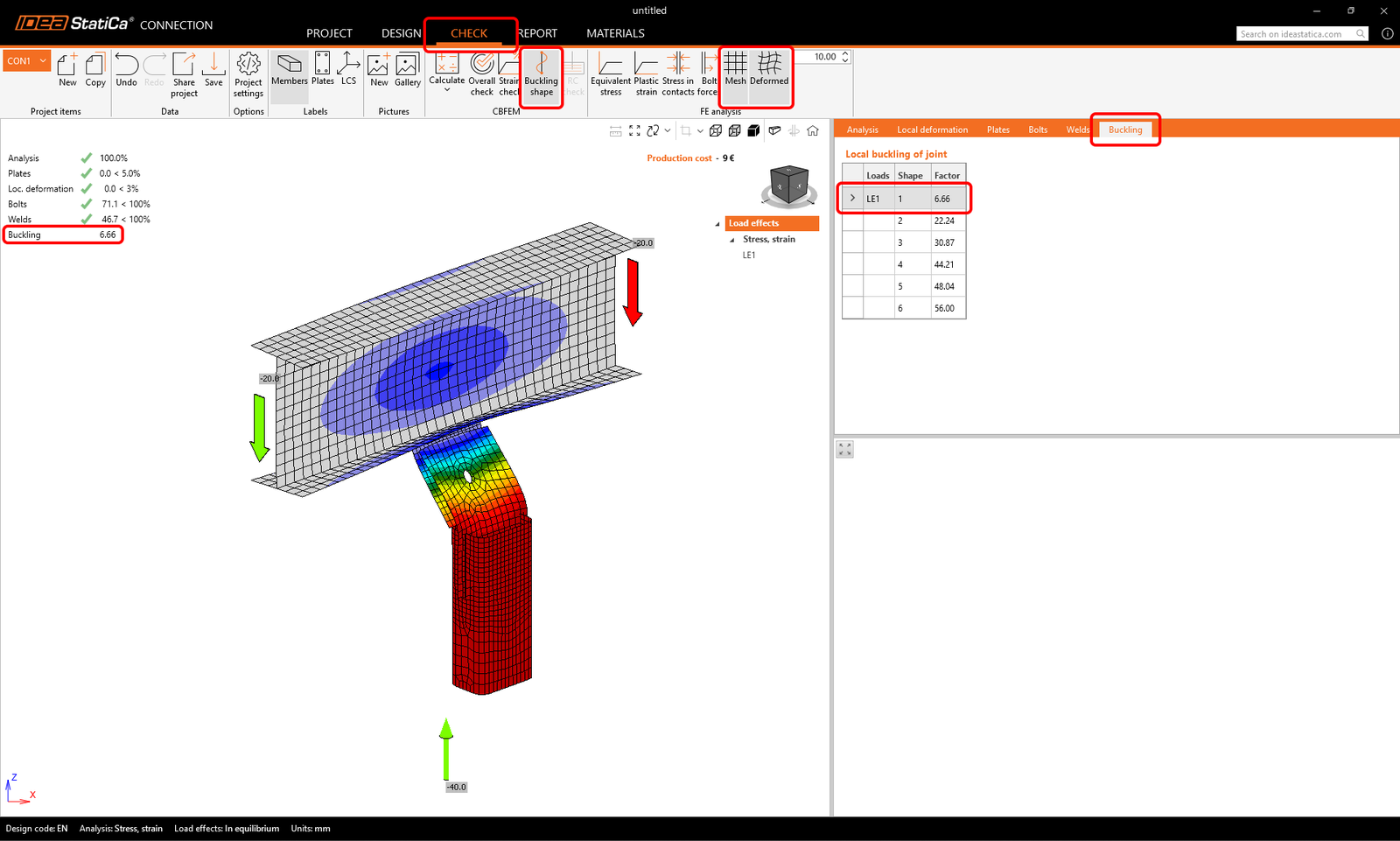

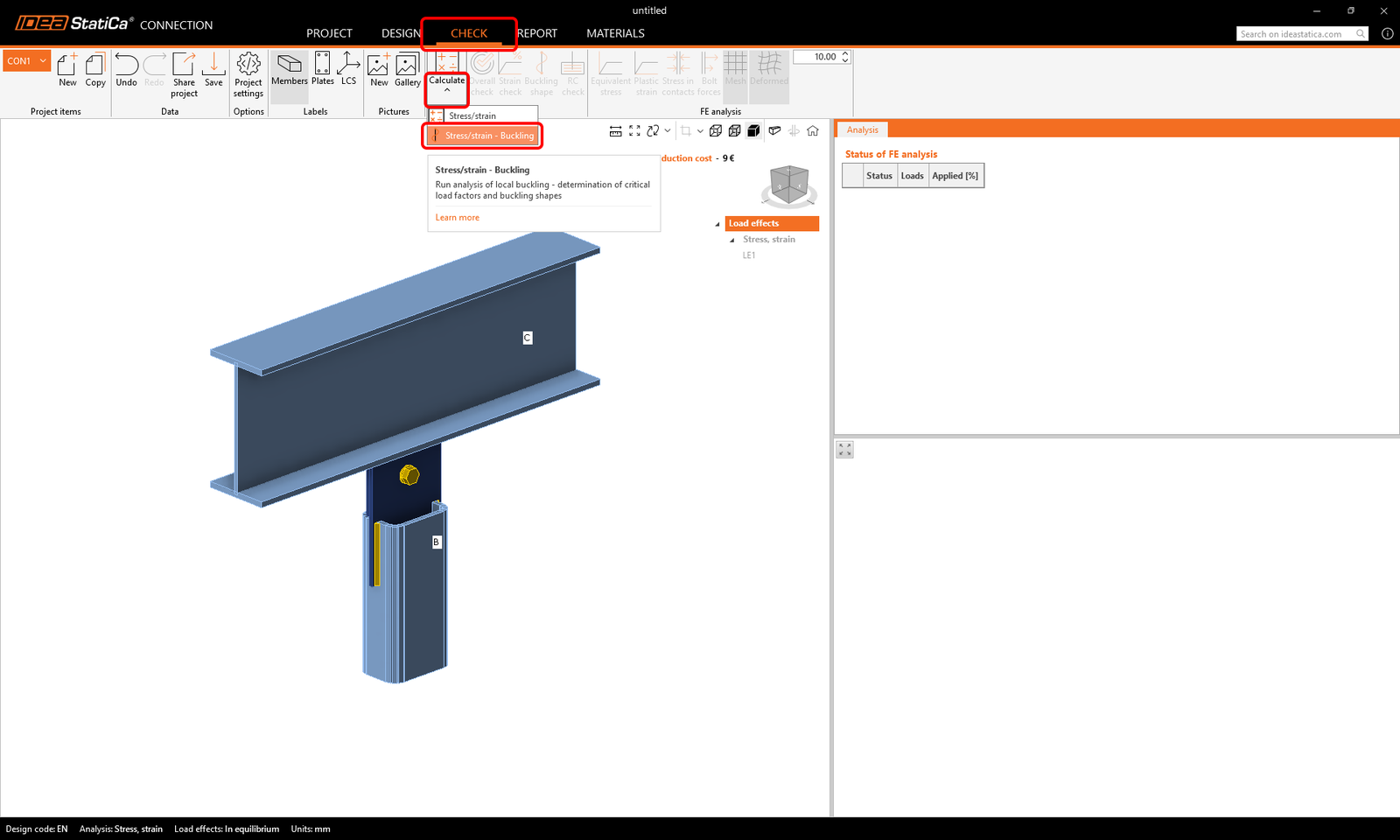

Üst şeritteki Check sekmesine gidin ve Calculate ile Stress/strain - Buckling komutu altında hem EPS (gerilme/şekil değiştirme) hem de burkulma analizinin hesabını başlatın.

Burkulma şekli, Ağ ve Deforme görünümünü açın. Kritik burkulma faktörlerinin tablosu Buckling sekmesinde sunulmaktadır.

Kritik burkulma faktörleri tablosundaki her satıra tıklayarak 3D pencerede deforme şekillerine göz atabilir ve bunları görsel olarak analiz edebilirsiniz.

Analiz sonuçlarını anlamak için lütfen Teorik Arka Plan veya Genel burkulma ile yerel burkulma. Bu ne anlama gelir? makalesi ya da Burkulma eleştirel düşünce gerektirir! blog yazısı gibi önerilen belgeleri okuyun.

Bu bir genel burkulma durumu olduğundan ve burkulma faktörü 15'ten düşük olduğundan, aşağıdaki önlemlerden birini kullanmalısınız:

• 2. mertebe etkilerini simüle edin - cıvata grubu merkezinin konumunda, dışmerkezliklerden kaynaklanan dengesizleştirici kuvvet olarak nervür levhasına dik yönde V = N / 10 büyüklüğünde ekstra kesme yükü ekleyin; bu tür bağlantı için bir öneri IDEA StatiCa Connection'da nervür levhası tasarımı makalesinde bulunabilir.
• veya bağlantıyı güçlendirin ve kritik burkulma faktörünün 15'ten yüksek olduğundan emin olmak için burkulma analizini yeniden hesaplayın,
• veya burkulmanın tasarlanan bağlantı için tehlikeli olmadığından emin olmak amacıyla farklı bir analiz ya da yaklaşım kullanın.

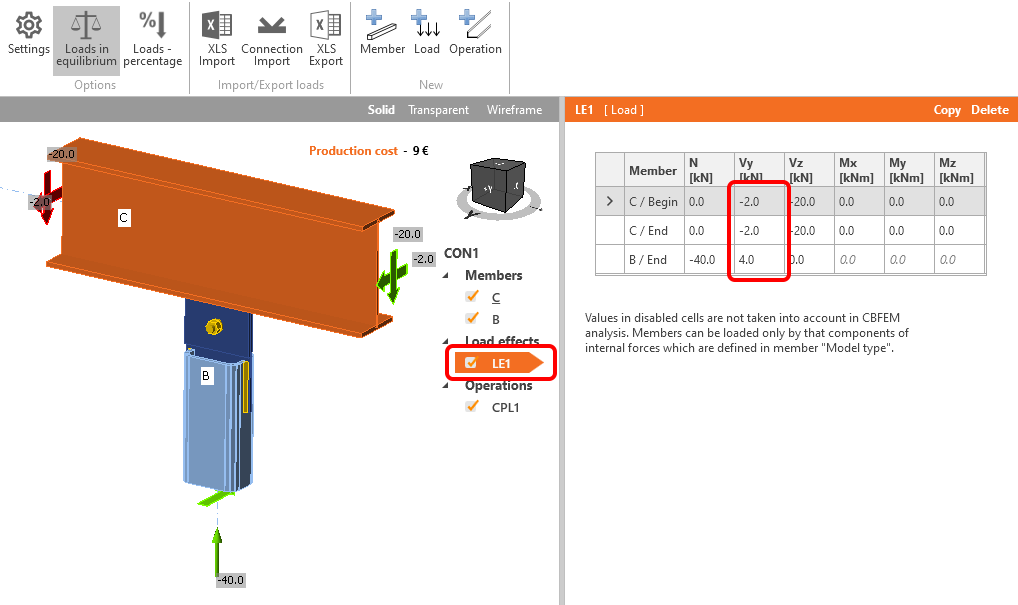

Birinci önlemi kullanacağız. Design'a geri dönün, LE1 yük etkisini açın ve B / End için Vy kesme kuvvetine 4 kN, C / Begin ve C / End için Vy kesme kuvvetine -2 kN girin.

Gerilme/şekil değiştirme analizini yeniden hesaplayın (artık burkulma analizine gerek yoktur). Genel sonuçlar, bağlantının tüm kod kontrollerini geçtiğini göstermektedir.

6 Rapor

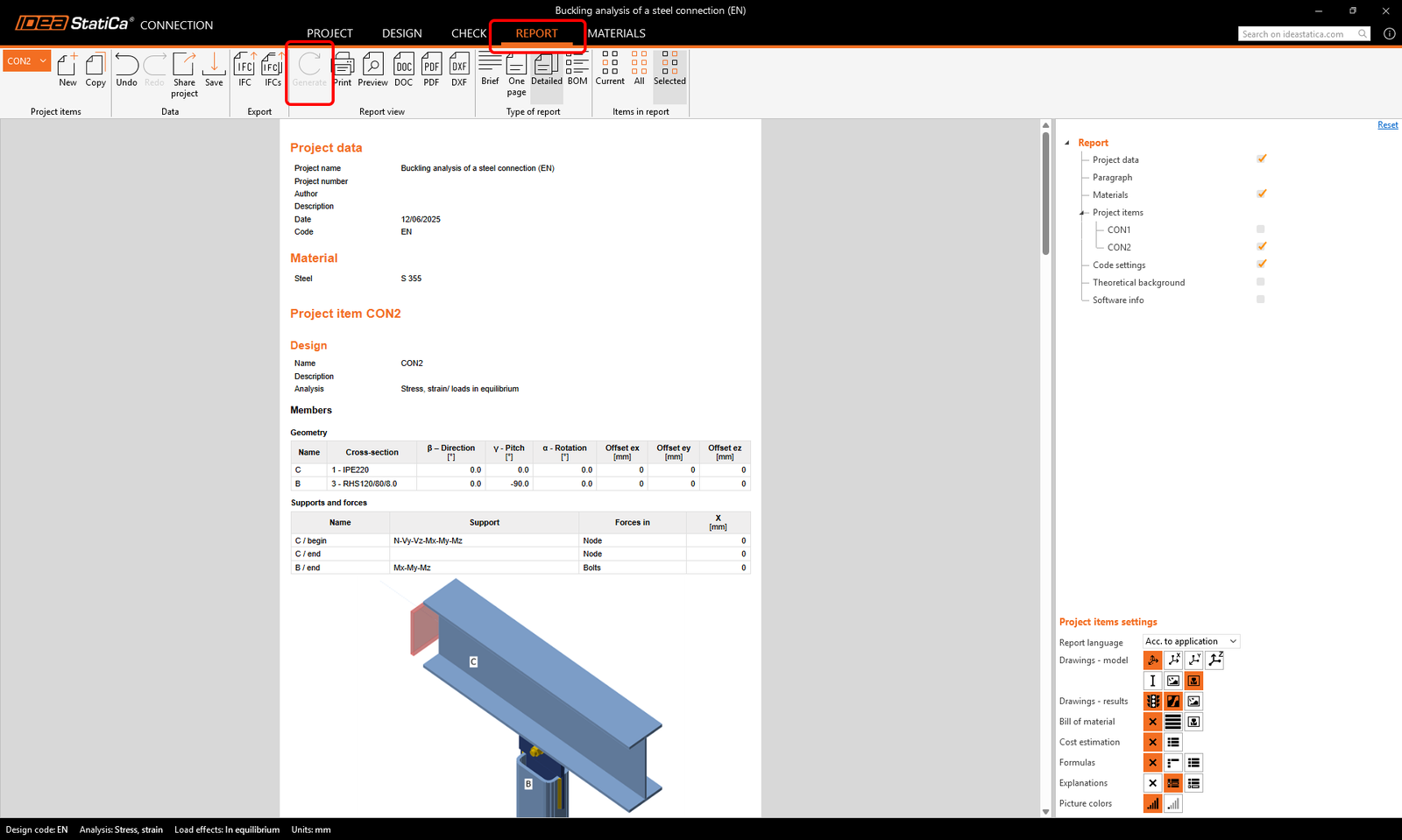

Son adım olarak Report sekmesine gidin ve raporu oluşturun. IDEA StatiCa, yazdırmak veya düzenlenebilir formatta kaydetmek için tamamen özelleştirilebilir bir rapor sunar.

Eurocode (EN)'e göre bir yapısal çelik birleşimi tasarladınız ve kod kontrolünü gerçekleştirdiniz.
