Como ativar a ligação
- Descarregue e instale a versão mais recente do IDEA StatiCa
- Certifique-se de que está a utilizar uma versão suportada da sua solução de análise por elementos finitos
No Tekla Structural Designer 2022 SP2 (julho de 2022) e versões posteriores, o comando IDEA StatiCa Checkbot está incorporado na aplicação, não sendo necessária a instalação da ligação BIM. Para mais informações, consulte as notas de versão.
Como utilizar a ligação
Descarregue o projeto em anexo, abra-o no Tekla Structural Designer 2022.2 ou posterior, e execute o cálculo para obter os esforços internos na estrutura.

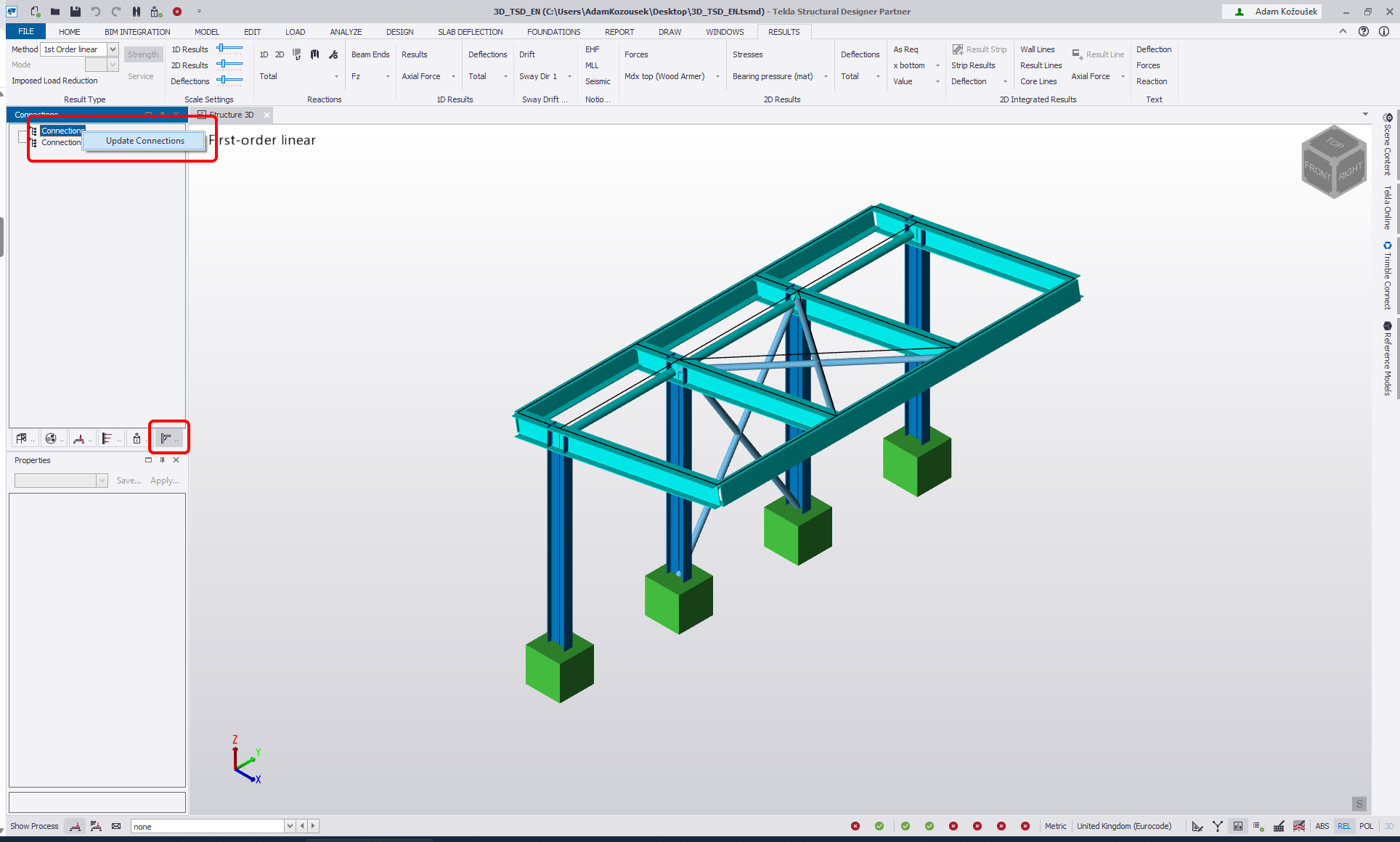

Em primeiro lugar, crie ligações nos nós dentro do Tekla Structural Designer. Navegue até à janela Connections , clique com o botão direito do rato dentro dela e selecione Update Connections.

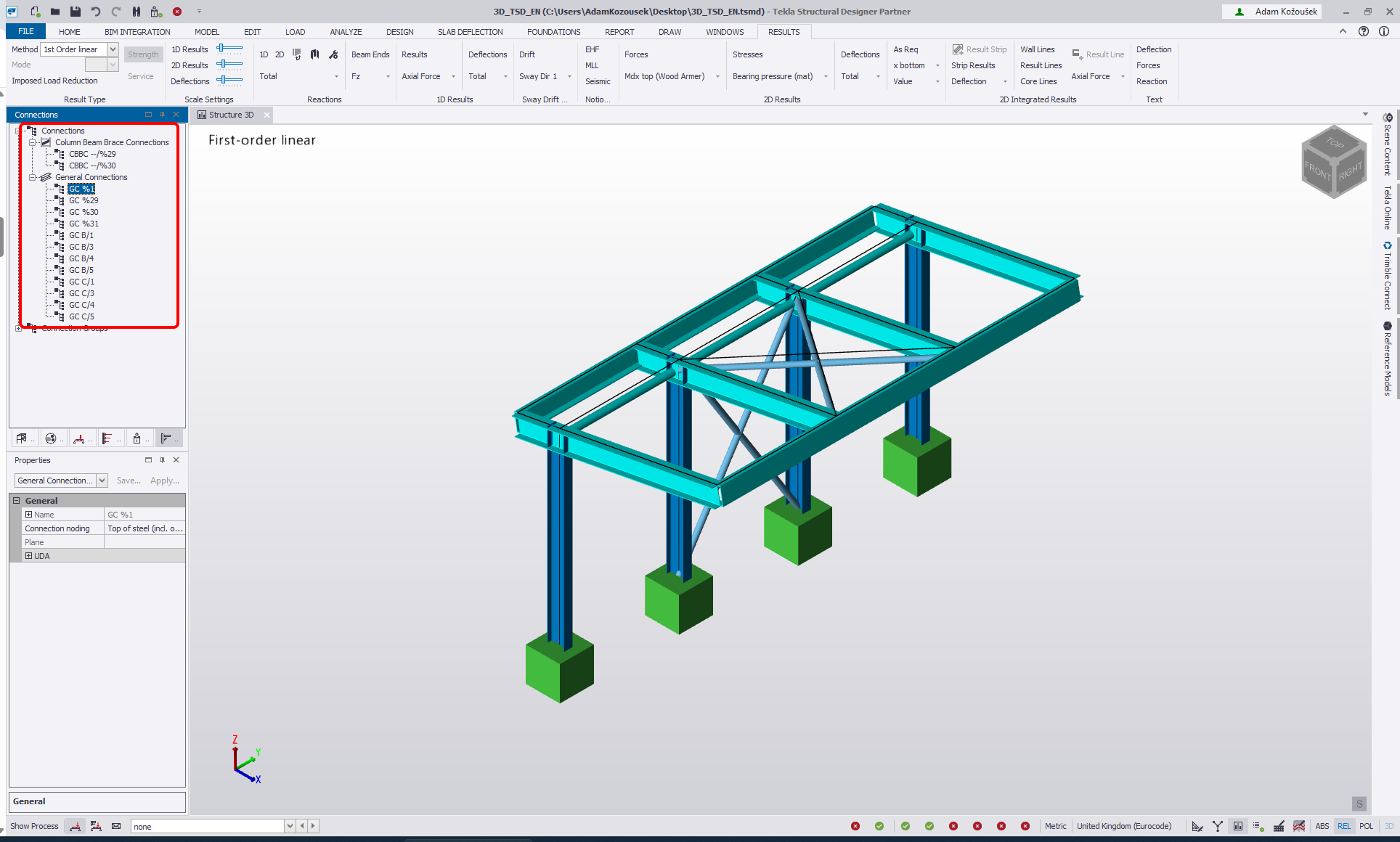

Isto preenche o modelo com as ligações viáveis listadas na janela Connections e como caixas de ligação na cena 3D.
Em segundo lugar, exporte as ligações para o IDEA StatiCa Checkbot.
Existem três formas de o fazer:

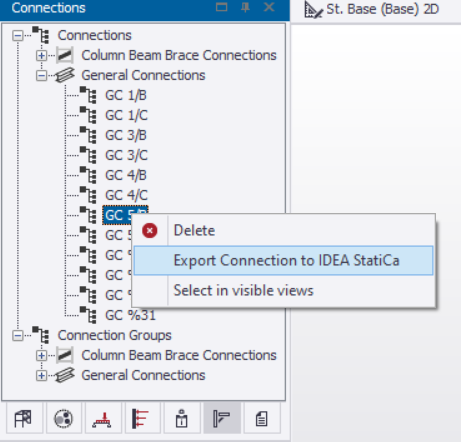

1 - Clique com o botão direito do rato num item na janela Connection e selecione Export Connection to IDEA StatiCa

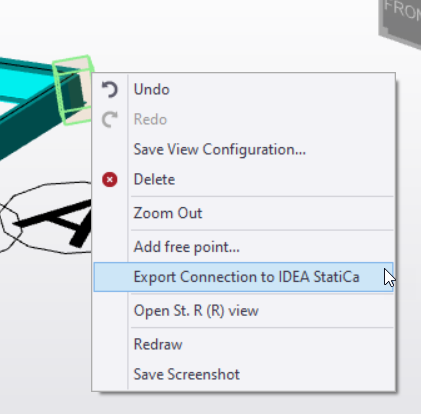

2 - Clique com o botão direito do rato na caixa de ligação e selecione Export Connection to IDEA StatiCa

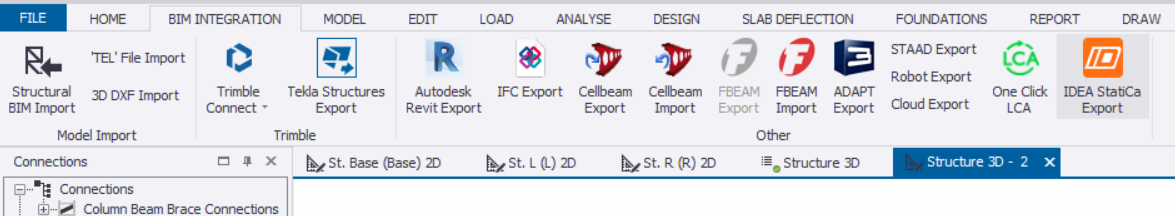

3 - Navegue até ao separador BIM Integration e selecione IDEA StatiCa Export.

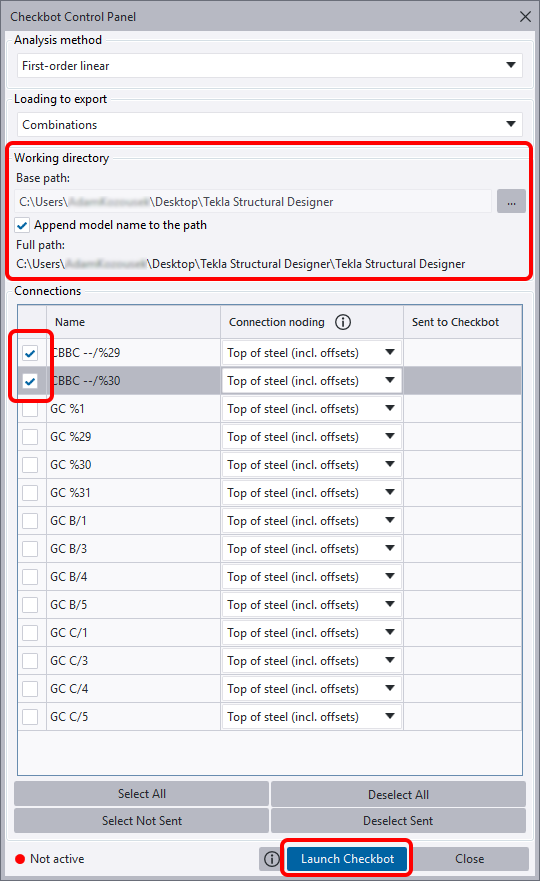

O Checkbot Control Panel abre. Pode alterar o caminho para a pasta que será criada para o projeto Checkbot - altere o Base path para a pasta onde o seu projeto Tekla Structural Designer está guardado e marque Append model name to the path.
Selecione os nós de ancoragem CBBC --/%29 e CBBC --/%30 e clique em Launch Checkbot.
