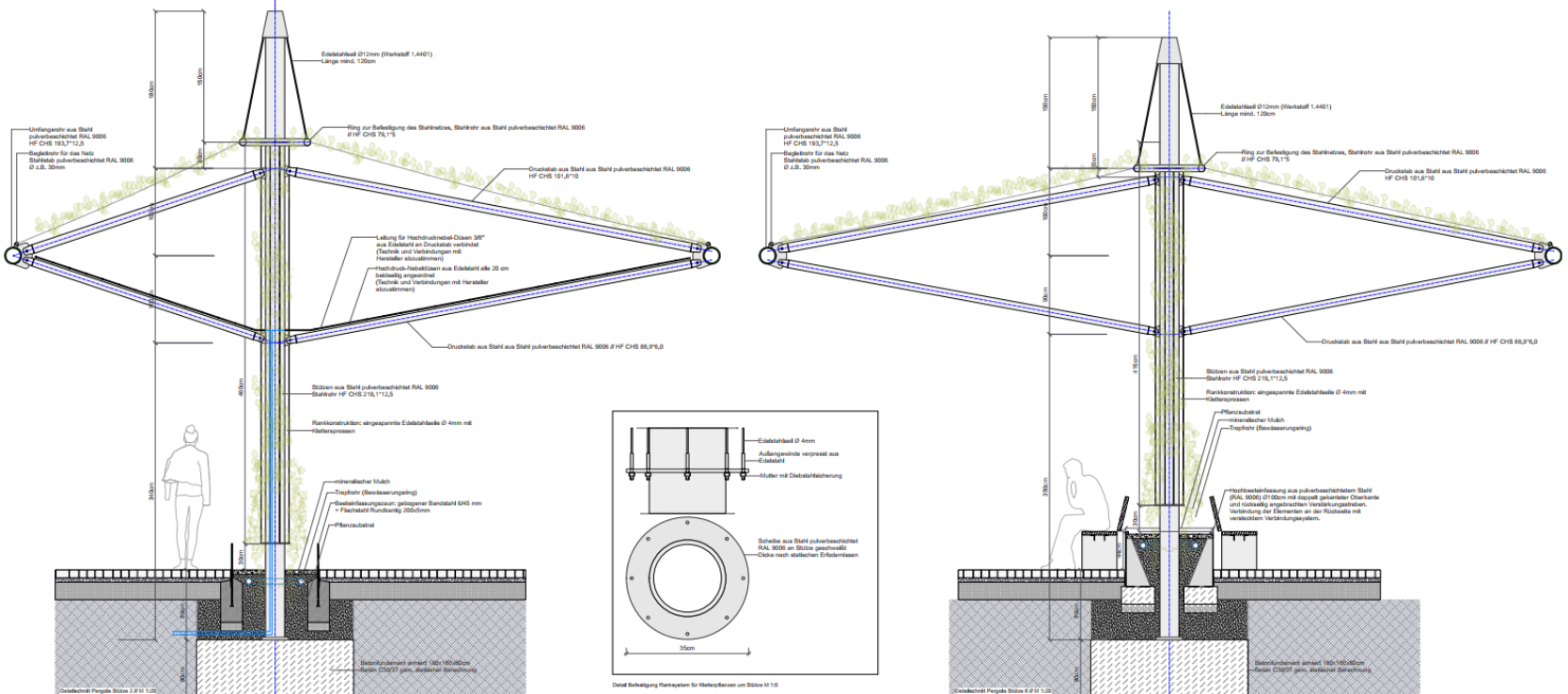

\[ \textsf{\textit{\footnotesize{Vertical section of the pergola}}}\]
Sobre o Projeto
A pérgola, localizada na capital da Áustria, é uma cobertura visualmente marcante suportada por quatro colunas em consola de 7 metros de altura, fabricadas em perfis tubulares circulares CHS 193,7×14,2. Estas colunas estão ligadas por momento a fundações em betão e constituem os elementos verticais principais da estrutura. Vigas anulares curvas, interior e exterior, são pré-tensionadas entre as colunas e estabilizadas com membranas. Diagonais de compressão adicionais ligam as vigas anulares às colunas para aumentar a rigidez global e a estabilidade espacial.
As próprias vigas anulares são fabricadas a partir de tubos CHS 139,7×14,2 e CHS 76,1×4 em aço S355J0. A equipa de projeto foi responsável por todas as ligações críticas entre estes elementos curvos e inclinados, assegurando um equilíbrio cuidadoso entre a integridade estrutural, as condicionantes estéticas e a viabilidade de montagem.
Desafios de Engenharia
O principal desafio do projeto residiu na geometria e nas condições de esforço nas ligações dos perfis tubulares de aço. Cada junta tinha de suportar um conjunto completo de esforços internos, incluindo torção significativa, flexão em torno do eixo fraco, esforço axial e corte, tudo dentro de um envelope visualmente mínimo e arquitetonicamente aceitável. As localizações dos parafusos tinham de ser ocultadas ou embutidas sempre que possível, e a utilização de recortes e aberturas para o efeito complicou ainda mais o percurso de carga e o comportamento local das chapas.

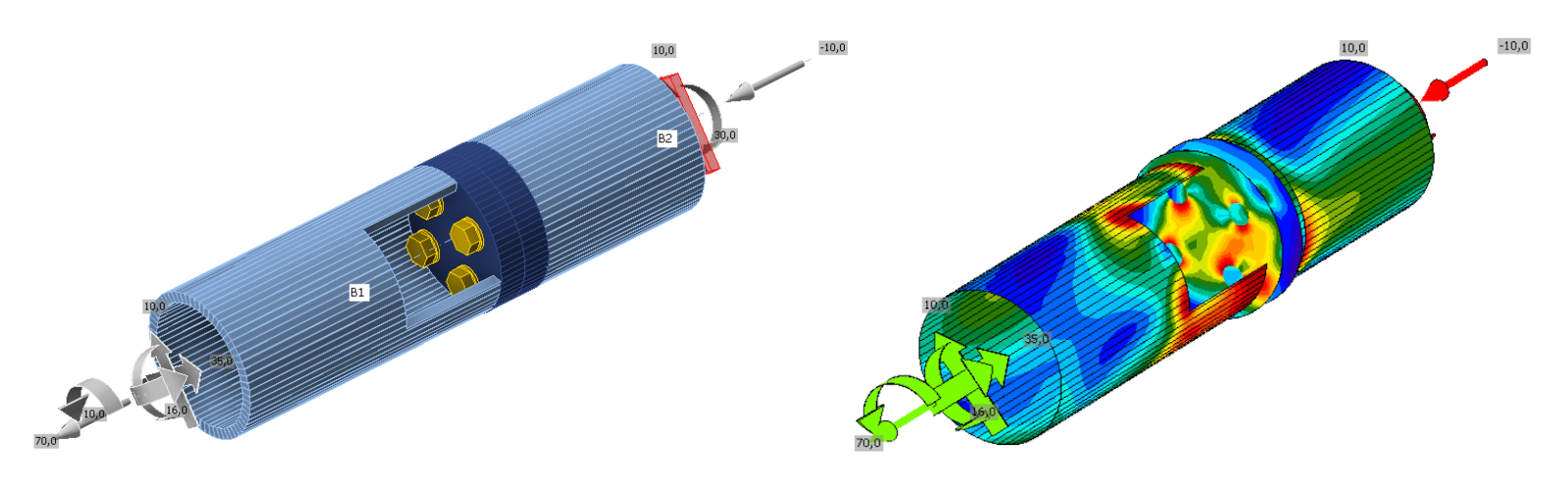

\[ \textsf{\textit{\footnotesize{Outer ring endplate splice with cut-out}}}\]
Sem o IDEA StatiCa Steel Connection teria sido extremamente difícil e demorado projetar corretamente estas ligações.
Péter Agárdi
Engenheiro Estrutural – E-STEEL
Hungria
As placas de base resistentes a momentos exigiram uma engenharia detalhada com o IDEA StatiCa Connection para gerir as concentrações de tensão provenientes das colunas em consola de grande altura, especialmente sob condições de carga lateral. Estas ligações de base apresentavam grandes recortes para fixações ocultas, tornando impraticável o cálculo manual tradicional ou modelos de junta simplificados. O mesmo se aplicou às interfaces das barras de tração e às emendas das vigas anulares curvas, onde a excentricidade, a encurvadura e a estabilidade local tiveram de ser avaliadas simultaneamente.

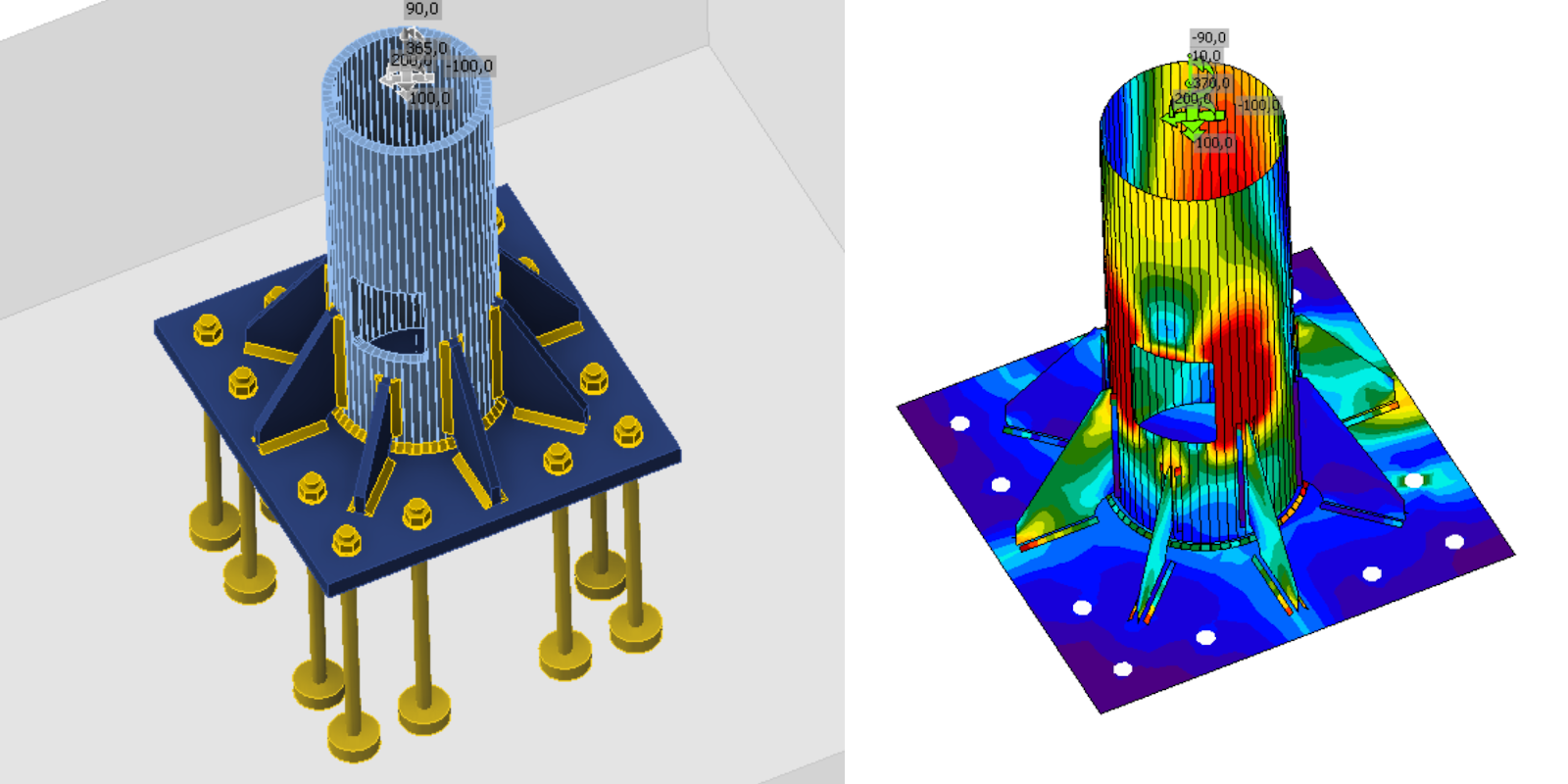

\[ \textsf{\textit{\footnotesize{Base plate connection with cut-out}}}\]
Com o IDEA StatiCa conseguimos introduzir facilmente as geometrias e, mais importante, todos os 6 tipos de forças internas, incluindo a torção, foram tidos em conta
Norbert Huszár
Engenheiro Estrutural – E-STEEL
Hungria
Dado o número de ligações e a elevada variabilidade geométrica, uma abordagem manual por MEF seria morosa, propensa a erros e difícil de documentar. Além disso, o cliente exigiu prazos de entrega curtos e projetos de junta compactos e eficientes, aumentando a pressão sobre a equipa de engenharia para apresentar soluções precisas e conformes com as normas de forma rápida.
Soluções e Resultados
O IDEA StatiCa Connection permitiu à E-STEEL Ltd. modelar cada cenário de ligação complexo — seja placas de base, barras diagonais ou emendas de vigas anulares curvas — com total fidelidade. A capacidade do software para lidar com as seis componentes de esforço interno, incluindo torção e flexão fora do plano, foi determinante neste projeto. Graças ao método dos elementos finitos baseado em componentes (CBFEM), os engenheiros puderam visualizar o fluxo de forças, avaliar as zonas de deformação plástica e verificar a encurvadura local das chapas, tudo num ambiente unificado.
Tínhamos a confiança de que mesmo as zonas de chapas finas e os riscos de encurvadura local estavam a ser totalmente avaliados sem recorrer a modelação FEA morosa.
Norbert Huszár
Engenheiro Estrutural – E-STEEL
Hungria
Uma aplicação de destaque foi o projeto da placa de base, que apresentava recortes e parafusos ocultos. Com o IDEA StatiCa, os engenheiros puderam modelar explicitamente as interações de contacto complexas, validar a pressão de apoio e determinar a dimensão e o posicionamento ótimos das soldaduras, sem sobredimensionar a ligação. Para as barras de tração diagonais, o IDEA StatiCa proporcionou uma visualização clara das tensões nas cantoneiras de ligação e chapas de ligação, permitindo um dimensionamento refinado e ajustes geométricos.

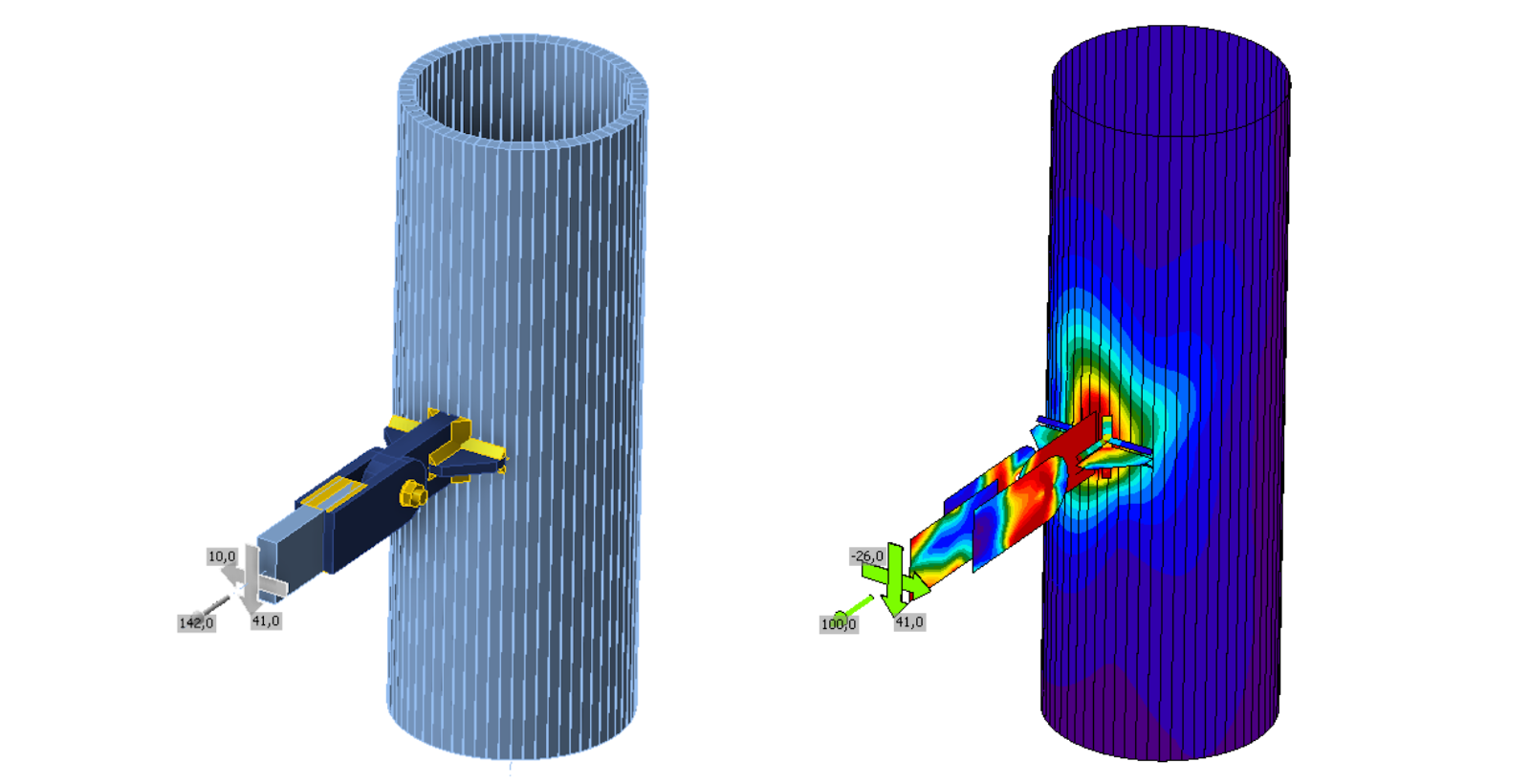

\[ \textsf{\textit{\footnotesize{Tension rod connection}}}\]
A possibilidade de ajustar iterativamente a geometria e as soldaduras, e de reanalisar imediatamente as verificações normativas, poupou horas em cada tipo de junta. As dimensões das soldaduras foram otimizadas para economia de fabrico, sem necessidade de sobredimensionamento conservador. Cada ligação cumpriu os requisitos do Eurocódigo com documentação completa, reduzindo o risco durante a revisão e permitindo à equipa cumprir os prazos de entrega exigentes.
Impacto Medido
Utilizando o IDEA StatiCa, a E-STEEL Ltd. reduziu o tempo de pormenorização das ligações em aproximadamente 50% em comparação com o seu fluxo de trabalho convencional baseado em MEF. Mais importante ainda, conseguiram entregar juntas arquitetonicamente compactas que não comprometeram a segurança estrutural nem os requisitos normativos. Com pelo menos seis tipos distintos de ligação e dezenas de combinações de ações envolvidas, a capacidade de introduzir, analisar e documentar rapidamente cada cenário tornou o IDEA StatiCa um fator determinante para o sucesso do projeto.
O que tornou o IDEA StatiCa indispensável neste projeto foi a nossa capacidade de executar ligações arquitetonicamente minimalistas sem comprometer a conformidade normativa, dando-nos a rapidez necessária para cumprir os prazos.
Péter Agárdi
Engenheiro Estrutural – E-STEEL
Hungria
Sobre a E-STEEL Ltd
A E-STEEL Ltd presta serviços de engenharia estrutural em todas as fases do projeto, desde o conceito até à execução detalhada, para clientes na Hungria e no estrangeiro. Embora o seu foco principal sejam as estruturas industriais de aço, também trabalham em edifícios de betão armado, estruturas de revestimento, silos, suportes mecânicos e empreendimentos residenciais.
