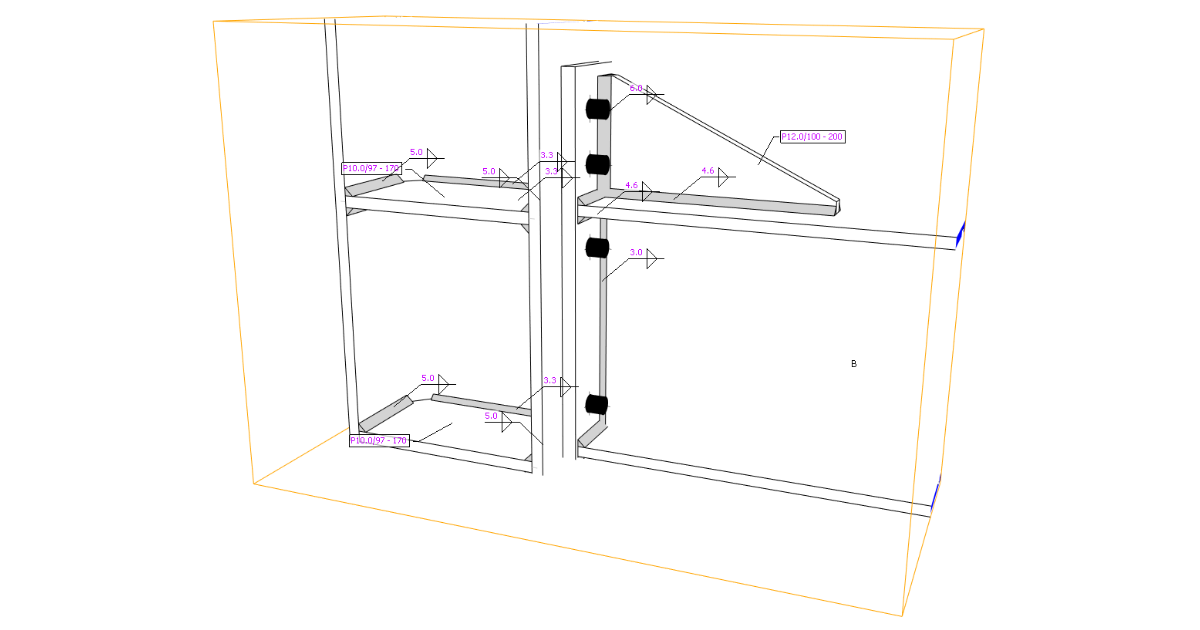

Alle bouwkundig ingenieurs, ontwerpers en detailers eisen een duidelijke visuele weergave van hun ontwerpen. Daarom was de mogelijkheid om tekeningen aan te passen een zeer gewenste functie. Ingenieurs willen "schetsen" genereren, detailers ontvangen ze graag, zodat ze de detaillering niet vanaf nul beginnen. Vanaf nu kunt u doorsnedemodellen definiëren en wijzigen in het hoofdvenster van de 3D-scène.

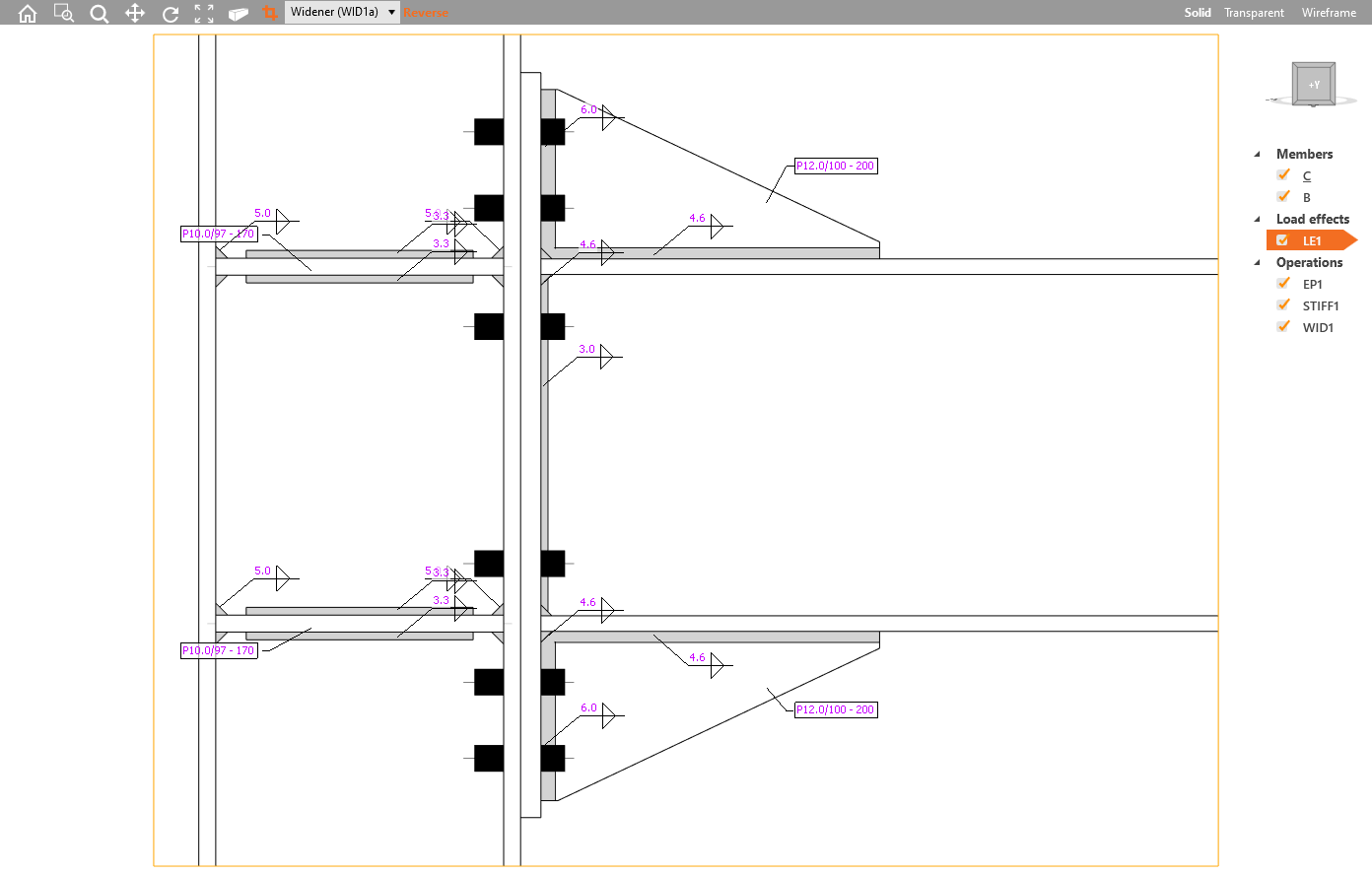

Er kunnen verschillende doorsneden worden gedefinieerd, ze moeten aan de plaat worden bevestigd, en de grenzen van de doorsnede of de oriëntatie van de doorsnede kunnen worden gewijzigd.

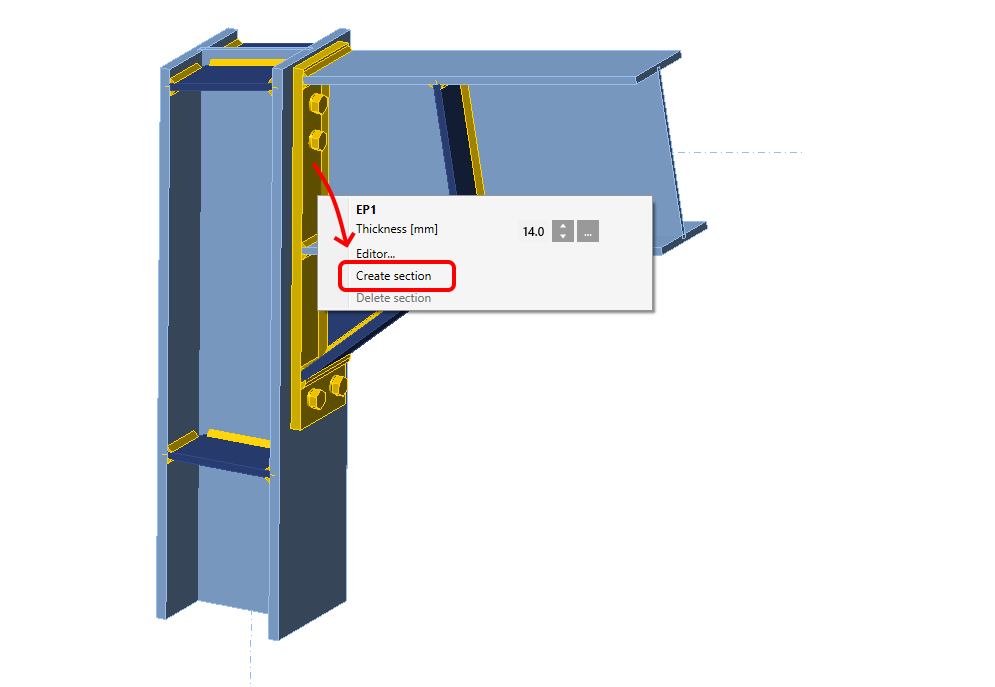

Om een nieuwe doorsnede toe te voegen om een tekening of schets te maken, selecteert u een plaat in het verbindingsmodel en kiest u in het rechtsklikmenu Maak snede. Om de doorsnede te verwijderen, selecteert u de plaat en kiest u Verwijder snede.
Om de doorsnedeweergave te verlaten, klikt u op het pictogram Benoemde snede. U kunt de doorsnedeweergaves daarna weer openen via dit pictogram en alle toegevoegde doorsneden in het menu doorbladeren en wijzigen.

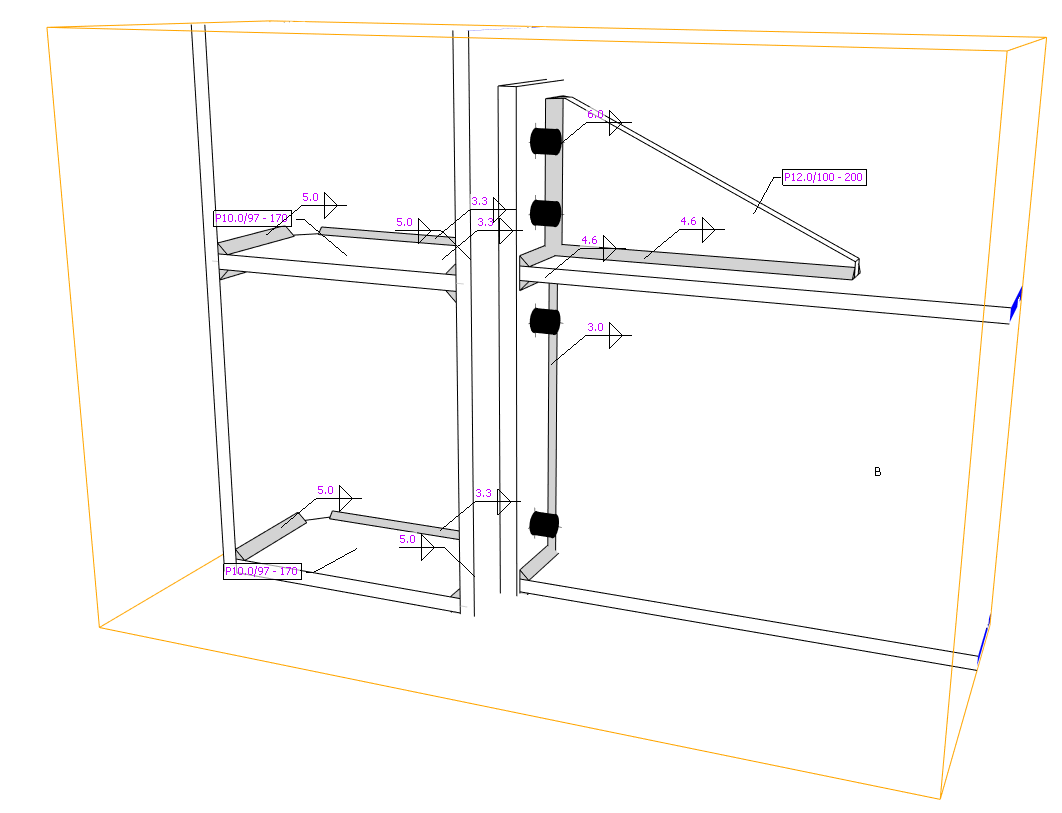

De doorsnedemodelweergave kan worden afgedrukt als rapport of worden opgeslagen in een galerij voor verder gebruik.

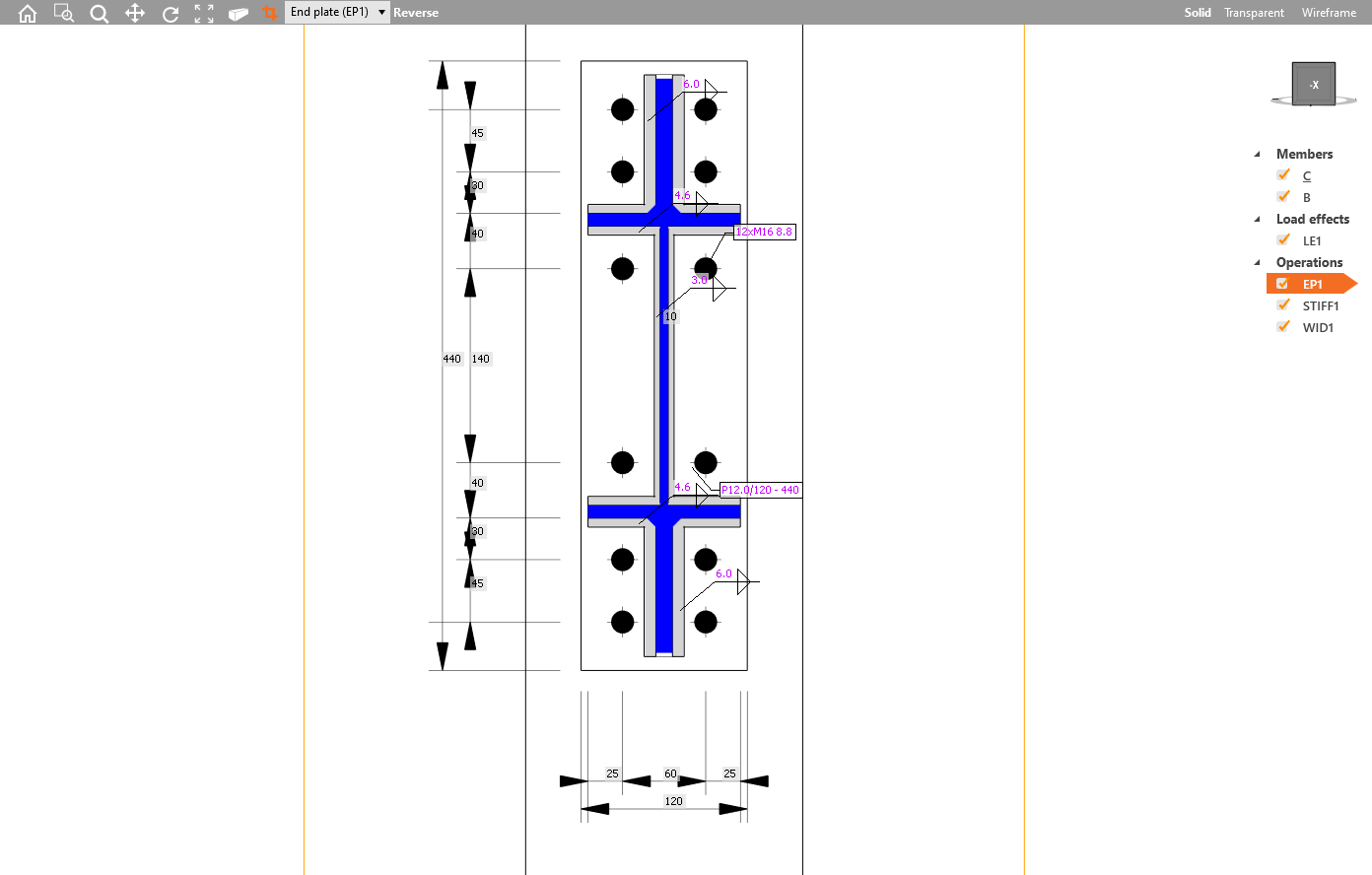

Er worden automatisch labels voor lassen en platen gegenereerd die respectievelijk het type en de dikte van de las en de dikte/afmetingen van de plaat beschrijven.
Labels voor lassen en plaateigenschappen
Deze functie is alleen beschikbaar in de Enhanced versie van IDEA StatiCa Steel
