Collegamento a flange non irrigidite

Descrizione

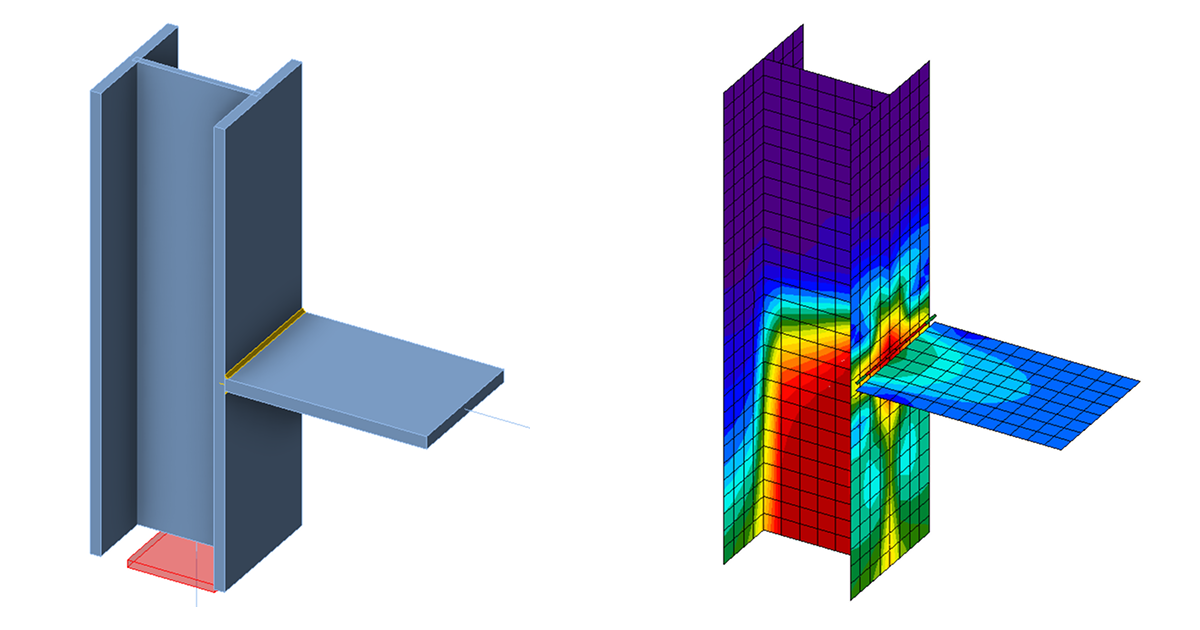

In questo capitolo, il metodo degli elementi finiti basato sui componenti (CBFEM) di una saldatura d'angolo che collega una piastra a una colonna non irrigidita viene verificato con il metodo delle componenti (CM). La piastra in acciaio è collegata a colonne a sezione aperta e a sezione cava e caricata a trazione.

Modello analitico

La saldatura d'angolo è l'unica componente esaminata nello studio. Le saldature sono progettate secondo il Capitolo 4 della EN 1993-1-8:2005 per essere la componente più debole nel giunto. La resistenza di progetto della saldatura d'angolo è descritta nella Sezione 4.1. La forza applicata perpendicolarmente a una piastra flessibile, saldata a una sezione non irrigidita, è limitata. Le tensioni sono concentrate in una larghezza efficace mentre la resistenza della saldatura attorno alle parti non irrigidite è trascurata, come mostrato in Fig. 4.5.1. Per una sezione I o H non irrigidita, la larghezza efficace si ottiene secondo:

$$b_\mathrm{eff} = t_\mathrm{w} + 2s + 7kt_\mathrm{f} \qquad (4.5.1)$$

$$k = \frac{t_\mathrm{f} \cdot f_\mathrm{y,f} }{ t_\mathrm{p} \cdot f_\mathrm{y,p}} \qquad (4.5.2)$$

La dimensione s è per una sezione laminata $s =r$ e per una sezione saldata $s = \sqrt{2} \cdot a$ . Per una sezione cava o a U, la larghezza efficace deve essere ottenuta da:

$$b_\mathrm{eff} = 2t_\mathrm{w} + 5 t_\mathrm{f} \quad \textrm{but}\quad b_\mathrm{eff} \leq 2t_\mathrm{w} + 5 kt_\mathrm{f}\qquad (4.5.1)$$

$$\sqrt{  \sigma_{\perp}^2  + 3 \cdot \left( \tau_{\perp}^2  + \tau_{\parallel}^2\right)} \leq \frac{f_u}{\beta_{\mathrm{w}} \cdot \gamma_{\mathrm{M2}}}$$

$$\sigma_{\perp} = \tau_{\perp} = \frac{\sigma_{N}}{\sqrt{2}} = \frac{N}{b_\mathrm{eff} \cdot a}\cdot \frac{1}{\sqrt{2}}$$

$$\tau_{\parallel} = 0$$

$$\sqrt{ \left( \frac{\sigma_{N}}{\sqrt{2}} \right)^2 + 3 \cdot \left( \frac{\sigma_{N}}{\sqrt{2}} \right)^2} \leq \frac{f_u}{\beta_{\mathrm{w}} \cdot \gamma_{\mathrm{M2}}}$$

$$\sqrt{ \left( \frac{N}{b_\mathrm{eff} \cdot a}\cdot \frac{1}{\sqrt{2}} \right)^2 + 3 \cdot \left( \frac{N}{b_\mathrm{eff}\cdot a}\cdot \frac{1}{\sqrt{2}} \right)^2} \leq \frac{f_u}{\beta_{\mathrm{w}} \cdot \gamma_{\mathrm{M2}}}$$

$$N \leq \frac{f_{u}  \cdot  b_\mathrm{eff}  \cdot  a }{\beta_{\mathrm{w}}  \cdot  \gamma_{\mathrm{M2}}  \cdot  \sqrt{2}}$$

Dove:

$a$ - spessore di gola della saldatura

$N$ - forza normale agente sull'elemento

$b_\mathrm{eff}$ - lunghezza totale efficace delle saldature

$\beta_{\mathrm{w}}$ - fattore di correlazione ricavato dalla Tabella 4.1 della EN 1993-1-8

$f_u$ - resistenza ultima a trazione nominale della parte più debole collegata

$\gamma_{\mathrm{M2}}$ - coefficiente parziale di sicurezza per le saldature

       $$\textsf{\textit{\footnotesize{Fig. 4.5.1 Larghezza efficace di un giunto non irrigidito (Fig. 4.8 in EN 1993-1-8:2005)}}}$$

Modello numerico

La componente saldatura nel CBFEM è descritta nel Background teorico generale e nel Background teorico EN. Il ramo plastico viene raggiunto in una parte della saldatura e i picchi di tensione vengono ridistribuiti lungo la lunghezza della saldatura.

Verifica della resistenza

La resistenza di progetto calcolata con CBFEM viene confrontata con i risultati del CM. Viene confrontata solo la resistenza di progetto della saldatura. Una panoramica degli esempi considerati e del materiale è riportata nella Tab. 4.5.1. La geometria dei giunti con le dimensioni è mostrata in Fig. 4.5.2.

$$\textsf{\textit{\footnotesize{Tab. 4.5.1 Panoramica degli esempi}}}$$

$$\textsf{\textit{\footnotesize{a) Piastra flessibile su sezione aperta             b) Piastra flessibile su sezione cava}}}$$

$$\textsf{\textit{\footnotesize{Fig. 4.5.2 Geometria e dimensioni del giunto}}}$$

I risultati sono presentati nella Tab. 4.5.2. Lo studio è condotto per due parametri: la larghezza della flangia della sezione HEB e lo spessore dell'anima della sezione cava. La piastra flessibile è caricata a trazione. L'influenza della larghezza della flangia della sezione HEB sulla resistenza di progetto del giunto è mostrata in Fig. 4.5.3. La relazione tra lo spessore dell'anima della sezione cava e la resistenza di progetto del giunto è mostrata in Fig. 4.5.4.

$$\textsf{\textit{\footnotesize{Tab. 4.5.2 Confronto tra CBFEM e CM}}}$$

I risultati di CBFEM e CM sono confrontati in uno studio di sensibilità. L'influenza della larghezza della flangia della sezione HEB sulla resistenza di progetto del giunto è studiata in Fig. 4.5.3. L'influenza dello spessore dell'anima della sezione cava sulla resistenza di progetto del giunto è presentata in Fig. 4.5.4. Gli studi parametrici mostrano un ottimo accordo dei risultati per tutte le configurazioni di saldatura.

$$\textsf{\textit{\footnotesize{Fig. 4.5.3 Larghezza della flangia della sezione HEB      Fig. 4.5.4 Spessore dell'anima della sezione cava}}}$$

I risultati dello studio di sensibilità sono riassunti in un diagramma che confronta le resistenze di progetto di CBFEM e CM; vedere Fig. 4.5.5 che illustra l'accuratezza del modello CBFEM.

$$\textsf{\textit{\footnotesize{Fig. 4.5.5 Verifica del CBFEM rispetto al CM}}}$$

L'influenza dello spessore della piastra sulla resistenza di progetto della saldatura è mostrata in Fig. 4.5.6. La sezione trasversale della colonna è HEB 180 con uno spessore della flangia di 14 mm. Una saldatura che collega una piastra più spessa della flangia della colonna ha la stessa resistenza per CM e CBFEM. D'altra parte, la saldatura che collega la piastra alla flangia della colonna di uguale o minore spessore presenta nei modelli numerici una resistenza di progetto inferiore del 20%. Lo spessore della piastra non viene preso in considerazione nei modelli numerici con elementi shell, il che causa la differenza.

$$\textsf{\textit{\footnotesize{Fig. 4.5.6 Influenza dello spessore della piastra sulla resistenza del giunto con colonna non irrigidita HEB180}}}$$

Esempio di riferimento

Dati di input

Colonna

• Acciaio S235

• RHS 200/200/5

Piastra flessibile

• Acciaio S235

• Spessore t_p = 17 mm

• Larghezza b_p = 190 mm

Saldatura, doppie saldature d'angolo vedere Fig. 4.5.7

• Spessore di gola a_w = 5 mm

Risultati

• Resistenza di progetto a trazione N_Rd = 68 kN

$$\textsf{\textit{\footnotesize{Fig. 4.5.7 Esempio di riferimento per il collegamento saldato di piastra a colonna non irrigidita}}}$$
