Allgemeine Beschreibung der GZG-Ergebnisse in Detail
Bei der Berechnung der Ergebnisse von GZG wird nur das elastische Verhalten von Beton berücksichtigt. Mit anderen Worten, es wird ein unendliches lineares Spannungs-Dehnungs-Diagramm für Beton berücksichtigt. Sie können bei GZG-Nachweisen Langzeit- oder Kurzzeiteffekte anzeigen. Was ist der Unterschied zwischen diesen beiden Effekten? Lesen Sie den folgenden Artikel (Abschnitt Beton GZG), um mehr zu erfahren.
Spannung
Es gibt zwei Optionen für die Anzeige der Ergebnisse für Beton und Bewehrung:
- das Verhältnis zwischen der Spannung und der Grenzspannung
- die Spannung selbst
Die Spannungen werden für die charakteristische und für die quasi-ständige Lastkombination berechnet.
Verhältnis zwischen der Spannung und der Grenzspannung
Die Ergebnisse sind auf den ersten Blick klar: Grün bedeutet, dass die Auslastung bis zu 90 % beträgt, Orange steht für 90-100 % der Auslastung und Rot für über 100 %.
Lesen Sie im folgenden Artikel, wie der Grenzwert ermittelt wird.

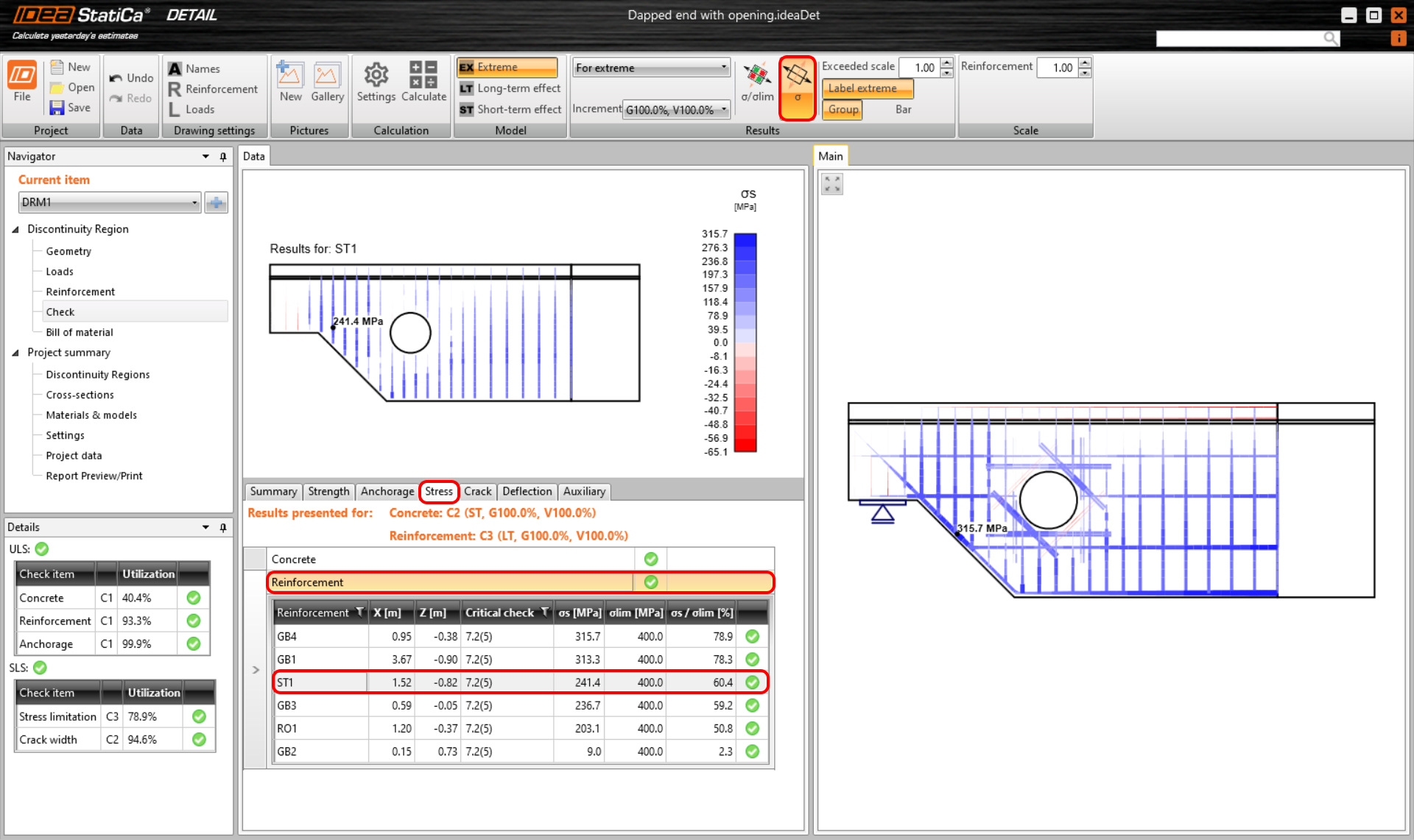

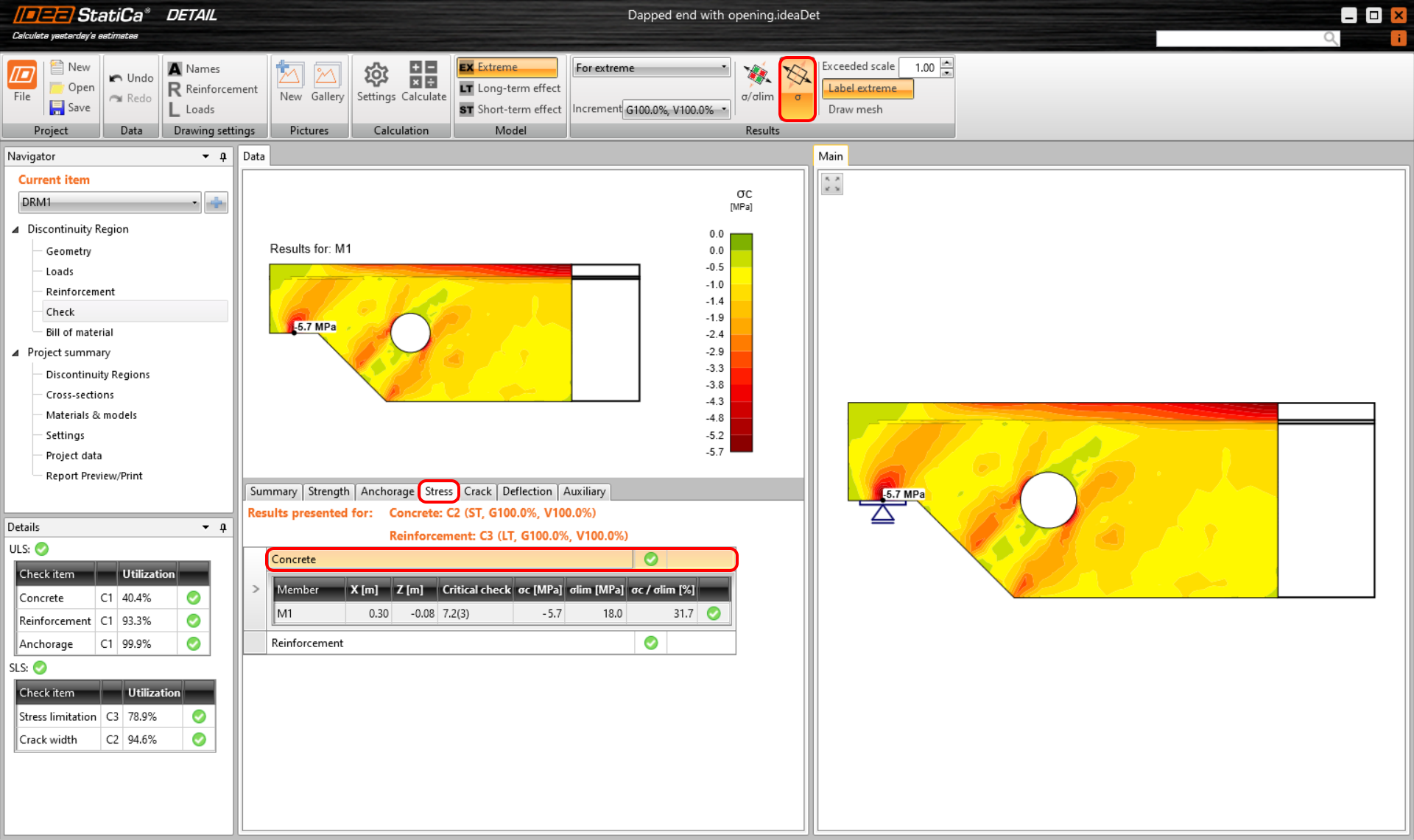

Spannung
Die Darstellungsmethode ist ähnlich wie bei den GZT-Ergebnissen (in diesem Fall stammt die Spannung aus der Berechnung mit dem elastischen Verhalten von Beton). Sie können die Verteilung der Betonspannung σc für einen aufgebrachten Teil der Last anzeigen. Auch bekannt als Hauptspannungen σ2.
Risse
In diesem Abschnitt lernen Sie alle vier Möglichkeiten der Ergebnisdarstellung bei Rissprüfungen kennen. Lesen Sie die weiteren Artikel, um mehr über die Berechnung zu erfahren.
Risse werden nur für die quasi-ständigen Lastkombinationen berechnet.

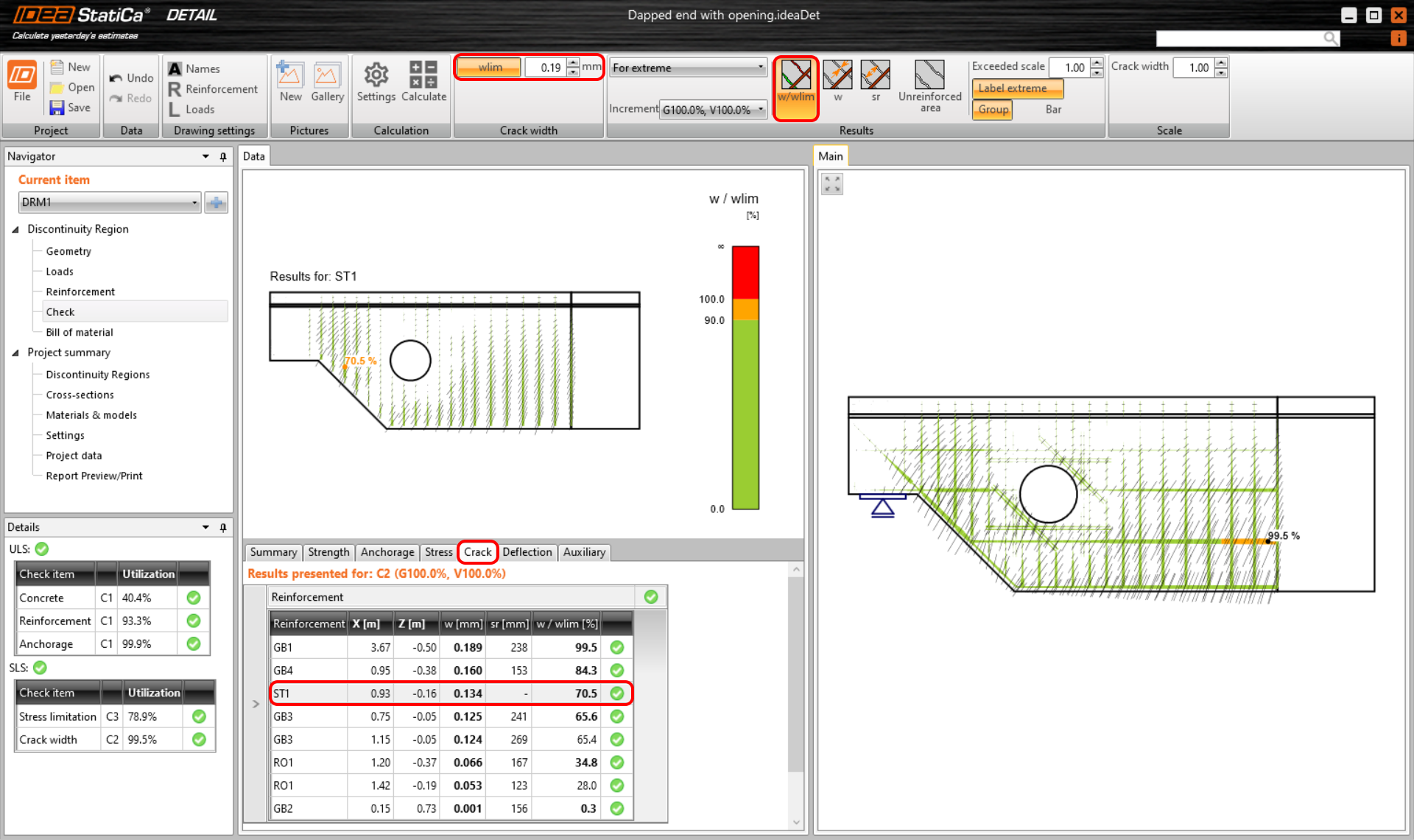

Verhältnis von Rissbreite und Grenzrissbreite
Der Grenzwert wlim kann im oberen Menüband eingestellt werden. Standardmäßig ist wlim = 0,3 mm nach Eurocode eingestellt. Die Ergebnisse werden wieder farblich unterschieden (grün/orange/rot), so dass die Nachweise auf den ersten Blick erkennbar sind.

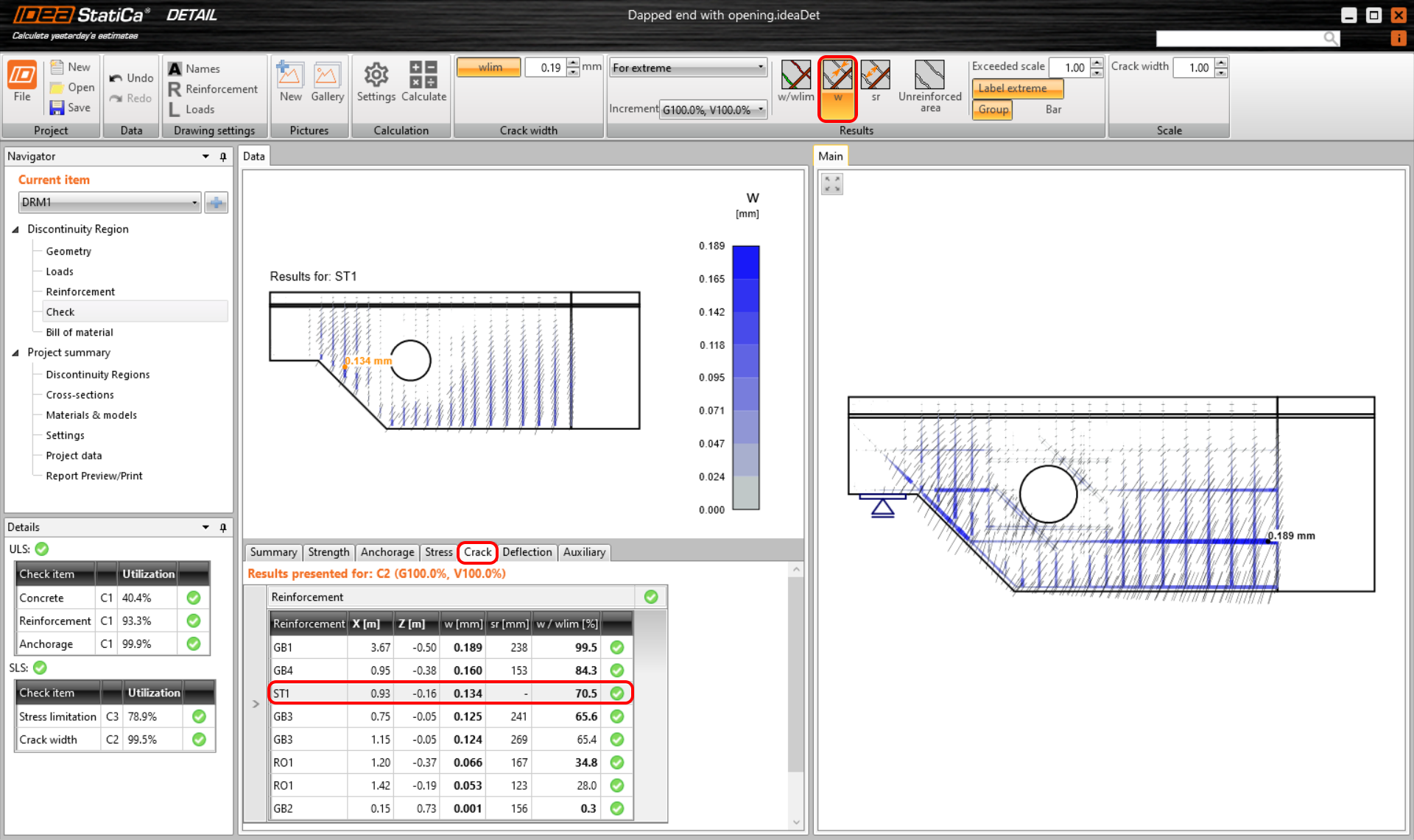

Rissbreite
Mit dieser Funktionalität wird die Rissbreite für jedes einzelne Element der Bewehrung angezeigt.

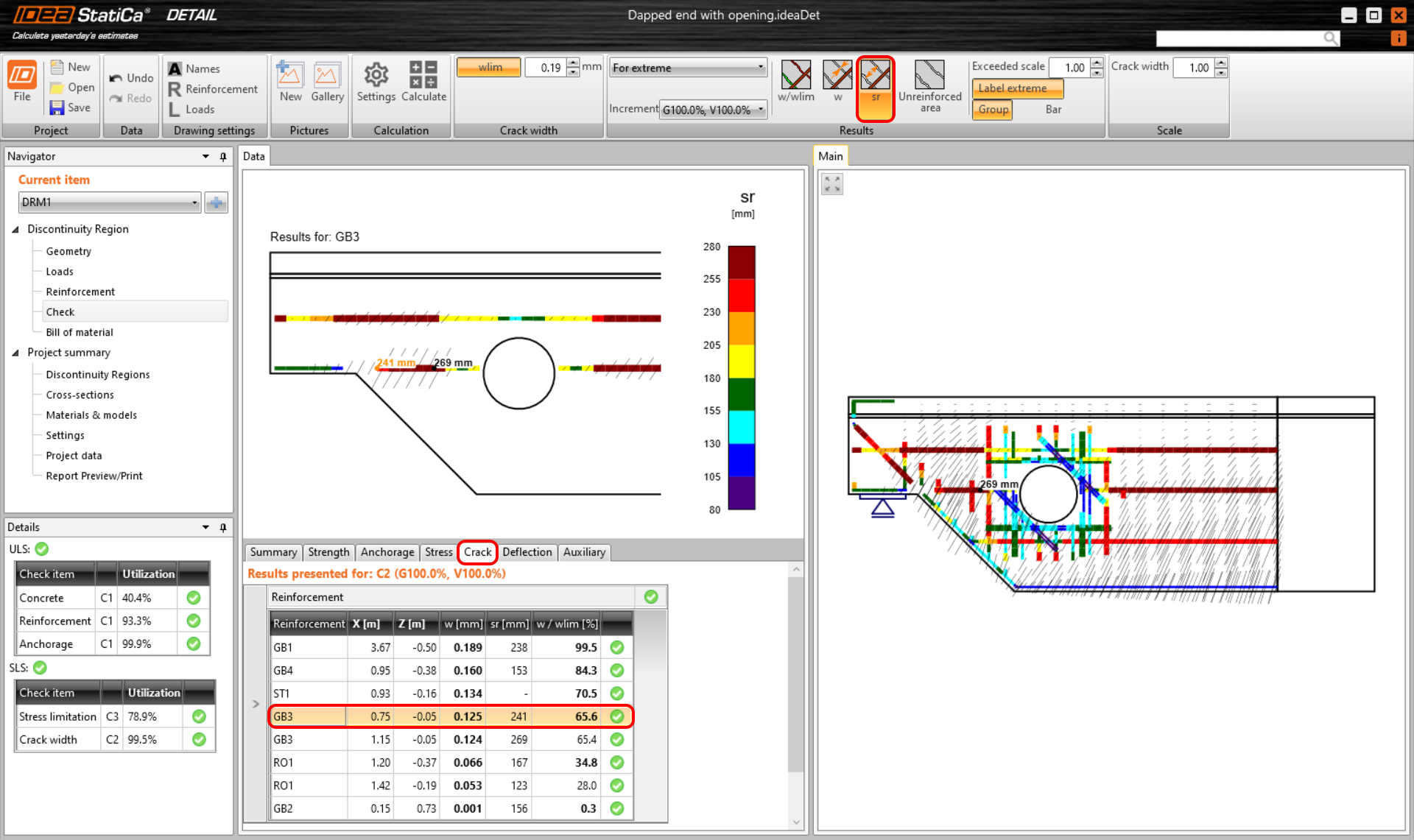

Der Abstand zwischen stabilisierten Rissen
Siehe die Links am Anfang des Abschnitts. Der Artikel erläutert die Methode zur Berechnung des Abstands zwischen stabilisierten Rissen.
Die Darstellung der Rissabstände ist nur schematisch. Sie stellt nicht den für die Berechnung berechneten Rissabstand dar.
Unbewehrter Bereich
Die Rissbreite wird nur in der Nähe der Bewehrung kontrolliert. In den unbewehrten Bereichen wird keine Risskontrolle durchgeführt.
Dieses Ergebnis zeigt nur die nicht bewehrten Bereiche, in denen wahrscheinlich Risse auftreten werden. Es wird empfohlen, in diesen Bereichen eine Bewehrung vorzusehen.
Durchbiegung
Siehe die nachstehenden Optionen:
- uz,st - Unmittelbare Durchbiegung durch die Gesamtlast - berechnet mit den Kurzzeitsteifigkeiten Ec.
- uz,lt - Langfristige Durchbiegung durch Langzeitlasten (Dauer- und Spannlast) - berechnet mit den Langzeitsteifigkeiten Ec,eff. Mit anderen Worten, die Kriechkoeffizienten werden berücksichtigt.
- Δuz - Durchbiegungssteigerung durch Kurzzeitlasten (variable Lastart) - berechnet mit Kurzzeitsteifigkeiten Ec.
- uz,tot = uz,lt + Δuz
Durchbiegungen werden nur für die charakteristischen Lastkombinationen berechnet.

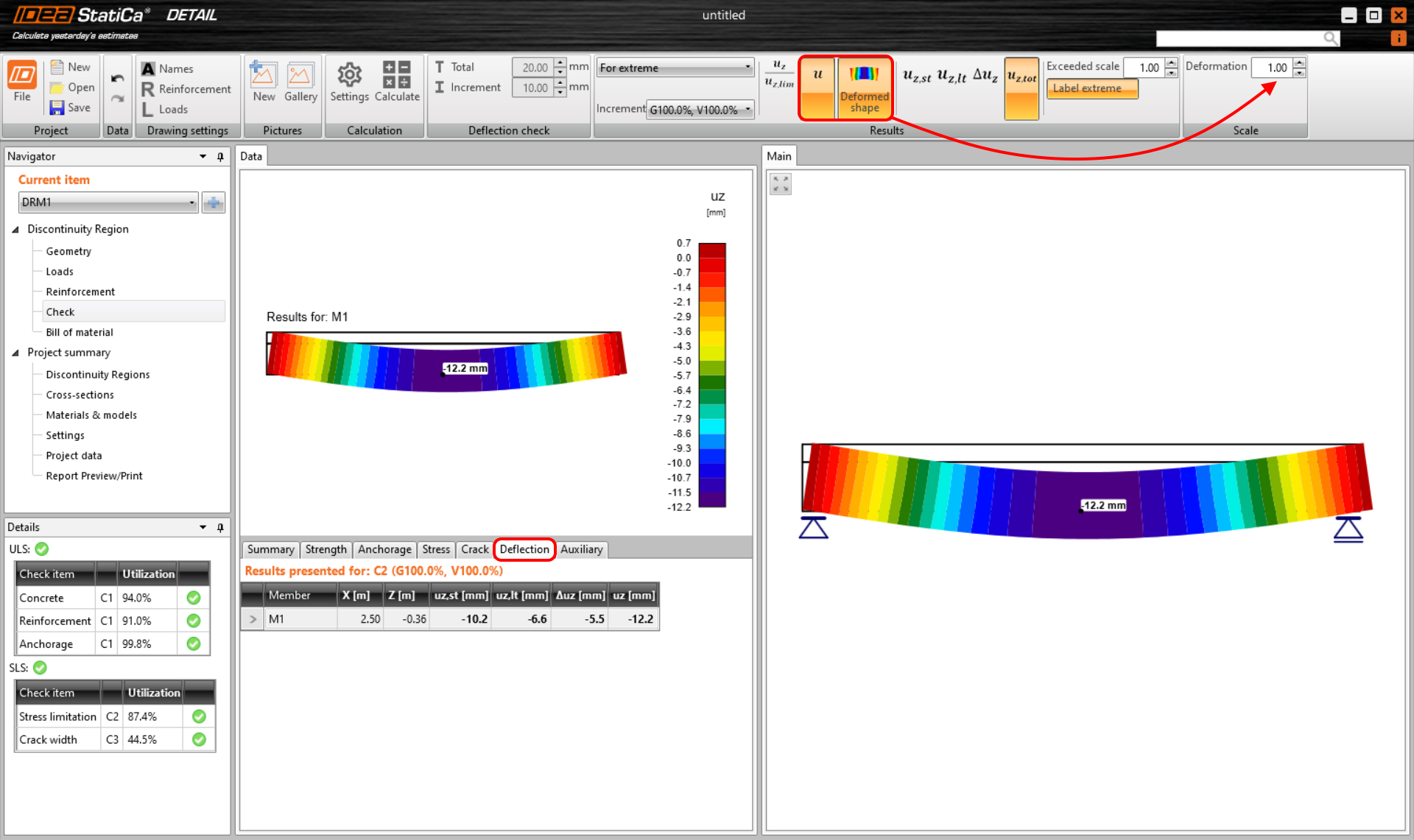

Neben den Tabellenwerten im Abschnitt Daten können Sie auch die verformte Form anzeigen. Sie können auch den Maßstab der Verformung ändern.

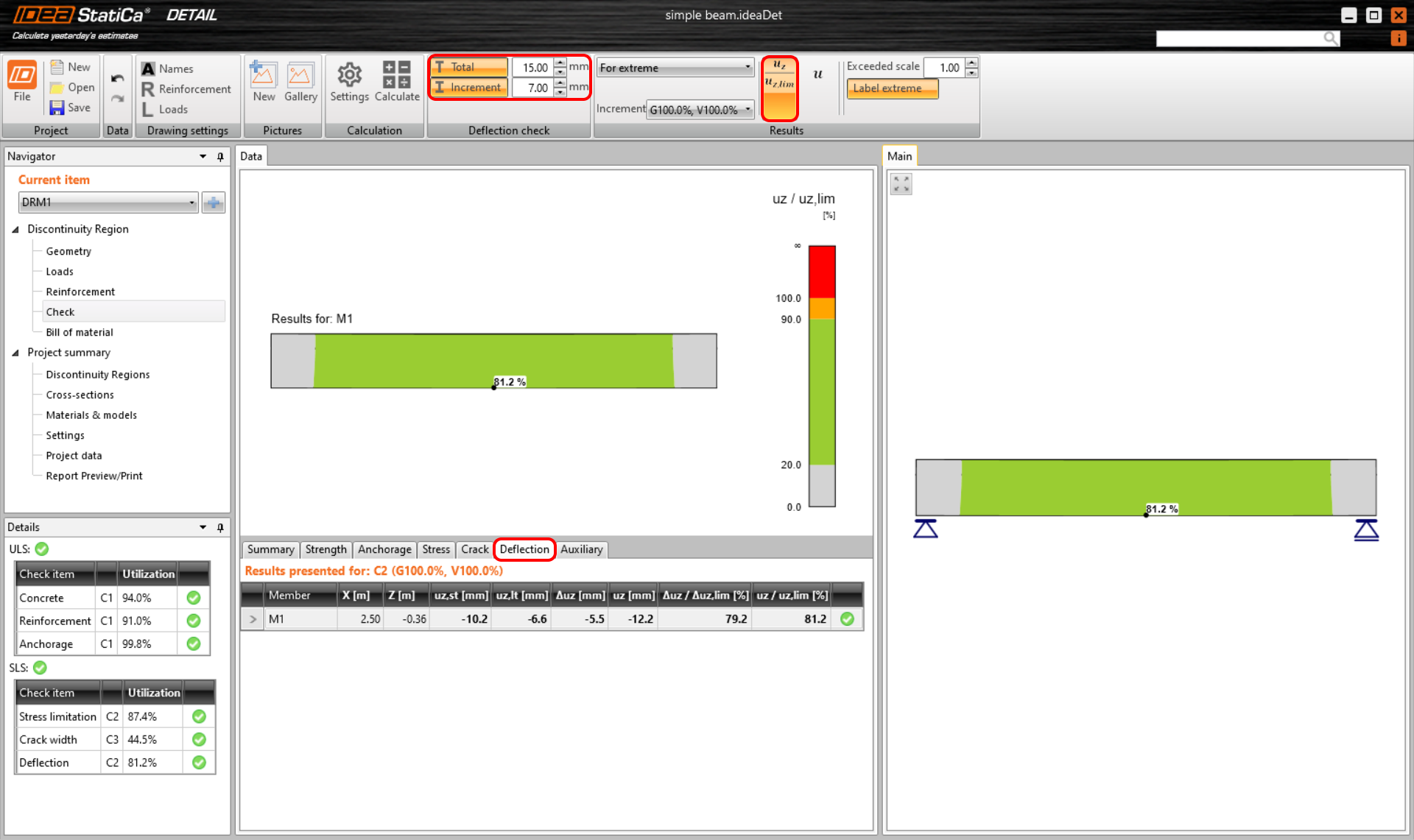

Schließlich ist es möglich, neben der Anzeige der Durchbiegung auch einen Durchbiegungsnachweis durchzuführen. Sie können zwischen zwei Nachweisen wählen - Zuwachs und Gesamt.
- Δuz / Δuz,lim - Zuwachs
- uz,tot / Δuz,lim - Gesamt
Δuz,lim, und Δuz,lim können manuell in der Kontrollleiste für die Durchbiegung im oberen Menüband eingestellt werden.
Die Durchbiegungskontrolle ist für beschnittene Enden nicht zulässig.
Praktisches Beispiel
Ein praktisches Beispiel für die Anzeige der Ergebnisse finden Sie in dem Video des zuvor gestreamten Webinars. Da wir zwei identische Modelle haben, die sich in der Nutzungsmethode unterscheiden, können wir die Ergebnisse für beide prüfen und vergleichen.
