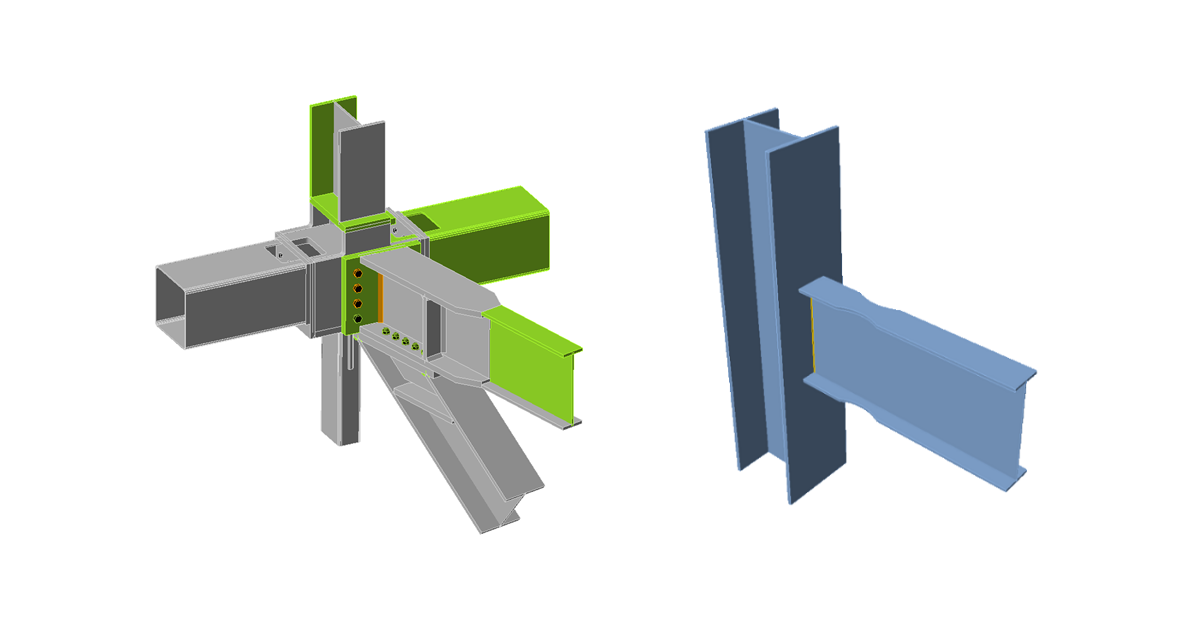

Klasifikace styčníků podle australských norem

Styčníky jsou klasifikovány podle tuhosti styčníku na:

• Tuhý – styčníky s nevýznamnou změnou původních úhlů mezi prvky,
• Polotuhý – styčníky, u nichž se předpokládá schopnost zajistit spolehlivý a známý stupeň ohybového ztužení,
• Kloubový – styčníky, které nevyvíjejí ohybové momenty.

Australská norma AS 4100, čl. 4.2 nestanovuje přesné hranice, proto jsou styčníky klasifikovány podle komentáře v AISC 360-16, čl. B3.4.

• Tuhý – $\frac{S_{j,ini} L_b}{E I_b} \ge 20$
• Polotuhý – $2 < \frac{S_{j,ini} L_b}{E I_b} < 20$
• Kloubový – $\frac{S_{j,ini} L_b}{E I_b} \le 2$

kde:

• S_j,ini – počáteční tuhost styčníku; tuhost styčníku se předpokládá lineární až do 2/3 hodnoty M_j,Rd
• L_b – teoretická délka posuzovaného prvku
• E – Youngův modul pružnosti
• I_b – moment setrvačnosti posuzovaného prvku
• M_j,Rd – návrhová hodnota momentové únosnosti styčníku
