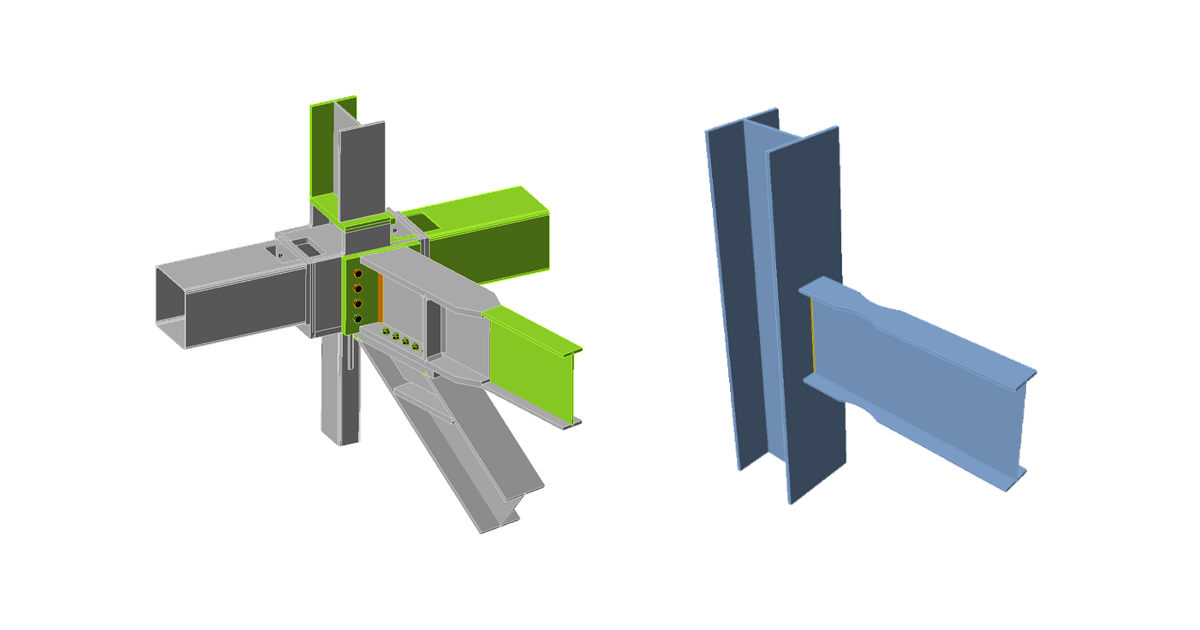

Klasifikace styčníku (EN)

Styčníky jsou klasifikovány podle tuhosti styčníku na:

• Tuhé – styčníky s nevýznamnou změnou původních úhlů mezi prvky,
• Polotuhé – styčníky, u nichž se předpokládá schopnost zajistit spolehlivý a známý stupeň ohybového ztužení,
• Kloubové – styčníky, které nevyvíjejí ohybové momenty.

Styčníky jsou klasifikovány podle EN 1993-1-8 – Cl. 5.2.2.

• Tuhé – $\frac{S_{j,ini} L_b}{E I_b} \ge k_b$
• Polotuhé – $0.5 < \frac{S_{j,ini} L_b}{E I_b} < k_b$
• Kloubové – $\frac{S_{j,ini} L_b}{E I_b} \le 0.5$

kde:

• S_j,ini – počáteční tuhost styčníku; tuhost styčníku se předpokládá lineární až do 2/3 hodnoty M_j,Rd
• L_b – teoretická délka analyzovaného prvku; nastavuje se ve vlastnostech prvku
• E – Youngův modul pružnosti
• I_b – moment setrvačnosti analyzovaného prvku
• k_b = 8 pro rámy, kde ztužující soustava snižuje vodorovné posuny o nejméně 80 %; k_b = 25 pro ostatní rámy, pokud v každém podlaží platí K_b/K_c ≥ 0,1. Hodnota k_b = 25 se používá, pokud uživatel nenastaví „ztužená soustava" v nastavení normy.
• M_j,Rd – návrhová hodnota momentové únosnosti styčníku
• K_b = I_b / L_b
• K_c = I_c / L_c
