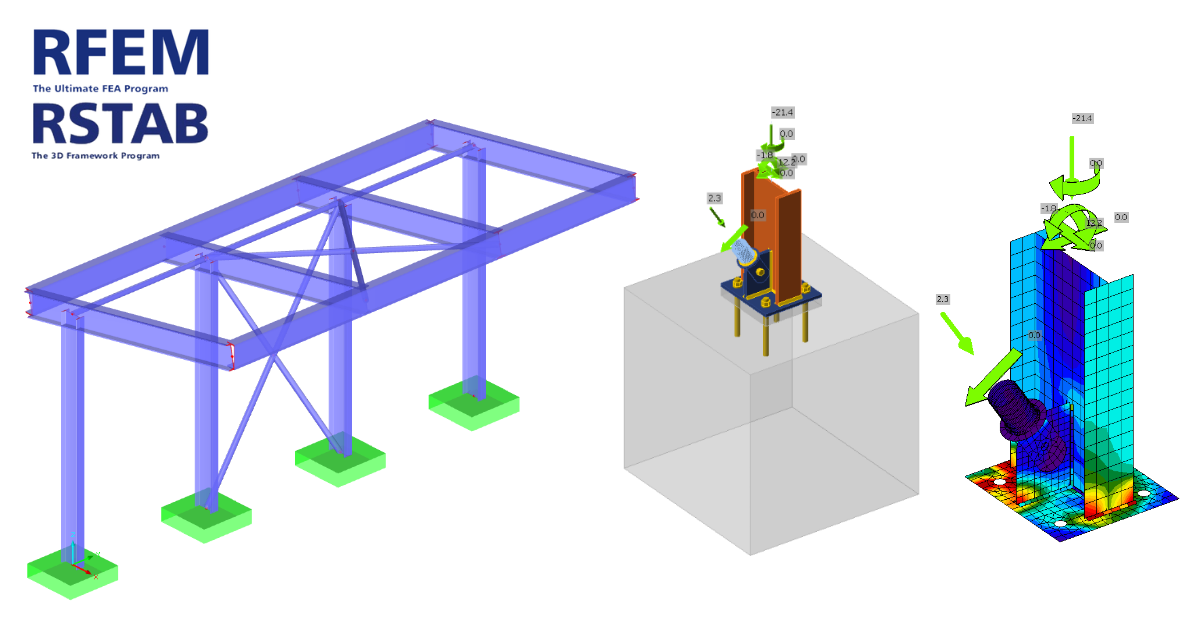

RFEM/RSTAB BIM 链接用于钢结构节点设计（EN）

然后在 Checkbot 中选择节点。

这将把柱及其荷载效应导入 Checkbot——坐标、方向和截面尺寸与有限元分析模型保持一致。

请注意，您的节点和构件编号可能有所不同。

在运行分析之前，请务必检查用于规范校核的结果类别，并相应调整荷载工况。在荷载配置器对话框中，您可以在左侧查看所有导入的荷载工况和荷载组合，中间显示用于规范校核的结果类别。如果某些荷载工况与您的设计验证无关，可右键单击所选荷载，将其从结果类别列表中移除。

请注意，三维工作区旨在显示导入结构的概览，而非实际节点的详细视图。有关 Checkbot 的更多信息，请参见此处。

对于多种有限元分析软件，您也可以按照上述相同方式将多个节点批量导入 Checkbot。无需仅选择一个节点及其相连构件，您可以选择多个节点和构件，一次性全部导入。

在 Checkbot 中，于"节点"下的项目列表中选中某个节点后，可右键单击并选择打开，或单击功能区命令打开 ，以开始设计、规范校核和出报告。

构件的设置取自原有限元分析软件。但您可以在 Checkbot 主界面更改任意构件的截面尺寸，不过这将在本次会话中断开与有限元分析软件的链接，除非重新同步。

导入的节点将在 IDEA StatiCa Connection 软件中打开。

根据荷载工况组合的定义方式，您可能看到与有限元分析结果不同或没有荷载效应。 默认情况下，IDEA StatiCa 将选取对规范校核最不利的组合。（*部分 BIM 软件无法存储荷载工况组合结果）

有关荷载效应的更多信息，请参见此处。

我们将为斜撑使用单螺栓节点。对于此类节点，我们还必须将斜撑构件的模型类型更改为 N-Vy-Vz。在构件列表中选择斜撑，并在下拉列表中修改模型类型。

我们将使用节点库来生成节点。选择 Propose ，IDEA StatiCa 将针对当前几何形状提出可能的解决方案。

节点库将显示当前几何形状的可能解决方案。选择模板 Column I base plate 4 bolts diagonal bolted weak，然后按 OK。

在转换选项卡中接受建议值，然后按 OK。

编辑此模板的参数以符合所需设计——底板厚度设为 12 mm，底板偏移设为 10 mm，混凝土块偏移设为 250 mm，节点板厚度设为 6 mm，节点板宽度设为 100 mm。

这是初始节点的外观。

至此，带斜撑的柱底板节点设计已完成。

规范校核与报告

现在使用顶部功能区 CBFEM（基于组件的有限元模型） 面板中的计算图标运行规范校核。
在 IDEA StatiCa Connection 中，您可以执行多种不同类型的分析和规范校核。更多信息，请参见此处。

结果可能不满足要求。在本例中，锚栓因设计承载力不足而不满足要求。

您可以转到校核选项卡查看结果，并通过点击"+"符号展开计算内容，进一步查看锚栓详情。可以看到锚栓在混凝土块中受拉不满足要求。

我们必须优化设计以找到满足要求的方案。返回设计选项卡，点击操作，将锚固长度更改为 200 mm，然后重新运行分析和规范校核。

规范校核完成后，在报告选项卡中，您可以为您的节点模型生成包含结果和图表的报告。

报告可以打印或以多种格式保存。更多信息，请参见此处。

保存此节点并切换回 Checkbot 窗口（您可以保持 Connection 窗口处于打开状态）。

在 Checkbot 中，您将看到节点旁边出现绿色勾选标记，节点框也填充为绿色。这表示该节点已通过所有规范校核。在 Connection 面板中，您还可以看到节点的示意图以及规范校核结果摘要。

在以下示例中，您可以看到只有一个节点通过了相应的规范校核，而其余节点尚未完成设计。

您可以继续设计其他节点，可以逐一进行，也可以使用批量工作流。

有时，您的有限元分析模型会发生变化，例如构件截面不同或荷载增加。这些变化可以在 Checkbot 与有限元分析模型之间进行同步。

有两种可选方式：

• 同步当前项目（如果选择了一个或多个节点）
• 同步整个已导入的结构模型

要测试此功能，您可以在有限元分析软件中更改构件截面。请记得重新分析有限元模型，以同步最新结果。

在 Checkbot 中，选择已设计的节点（可能不止一个），然后在当前项目面板中选择同步。

Checkbot 项目将被更新。之前完成的节点设计将被保留，但规范校核结果将失效。您可以看到柱已更新——与有限元模型中的变更保持一致。

只需在当前项目面板中选择计算，对高亮显示的节点重新进行规范校核。
如果节点未能达到预期结果，您可以重新打开它们以优化设计（即：若规范校核不通过则加强，若承载比过低则减轻）。

有限元模型中较大的变更可能需要在 Checkbot 中同步整个结构模型，而不仅仅是当前项目。

请注意，新添加的构件或荷载无法同步，需要创建新的 Checkbot 项目。
