1 新建项目

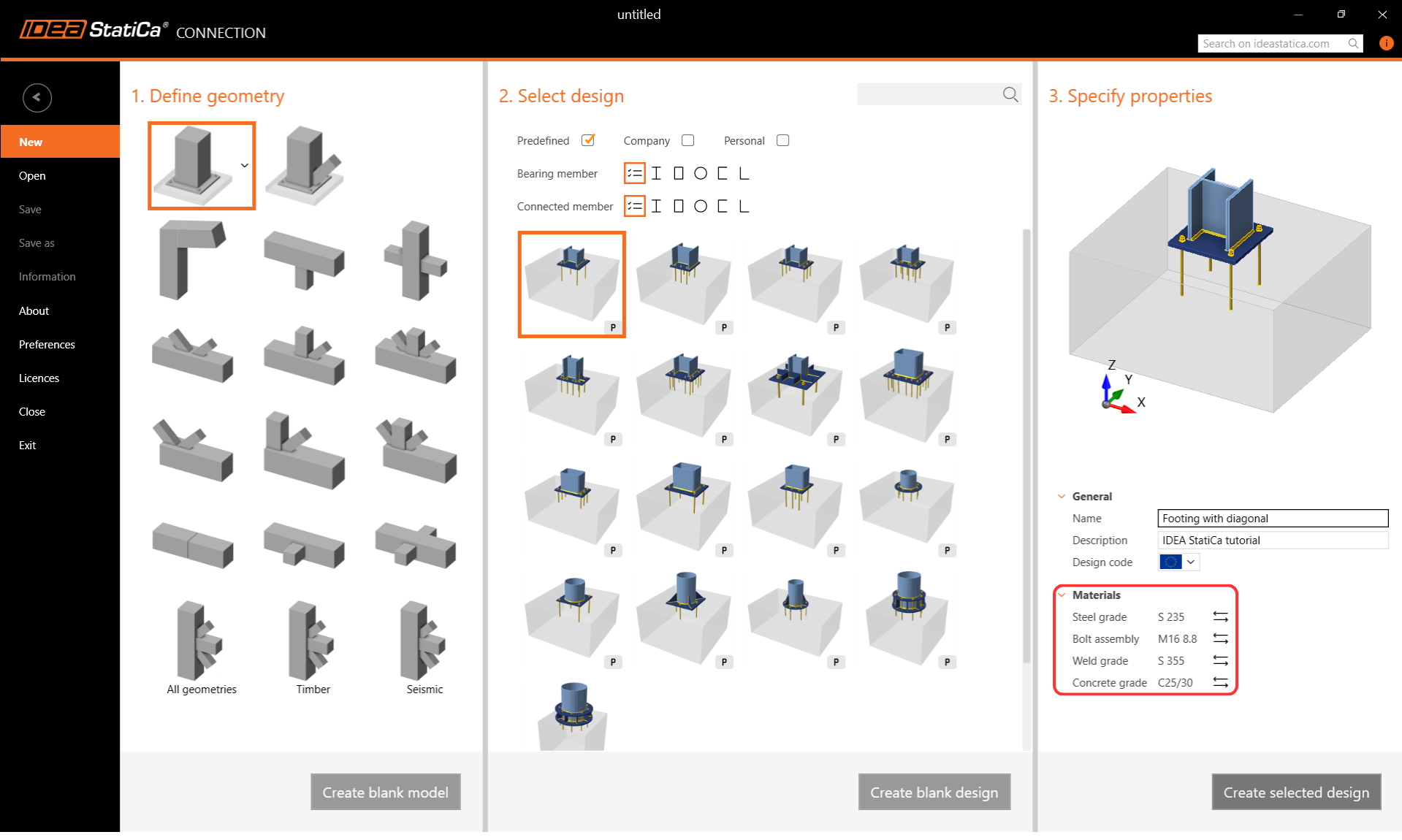

启动 IDEA StatiCa 并选择 Connection 软件。通过选择最接近目标设计的参数化模板来创建新项目，填写名称，并选择设计规范和默认材料属性 – S 235。
2 几何
柱和带锚栓的底板已自动添加。

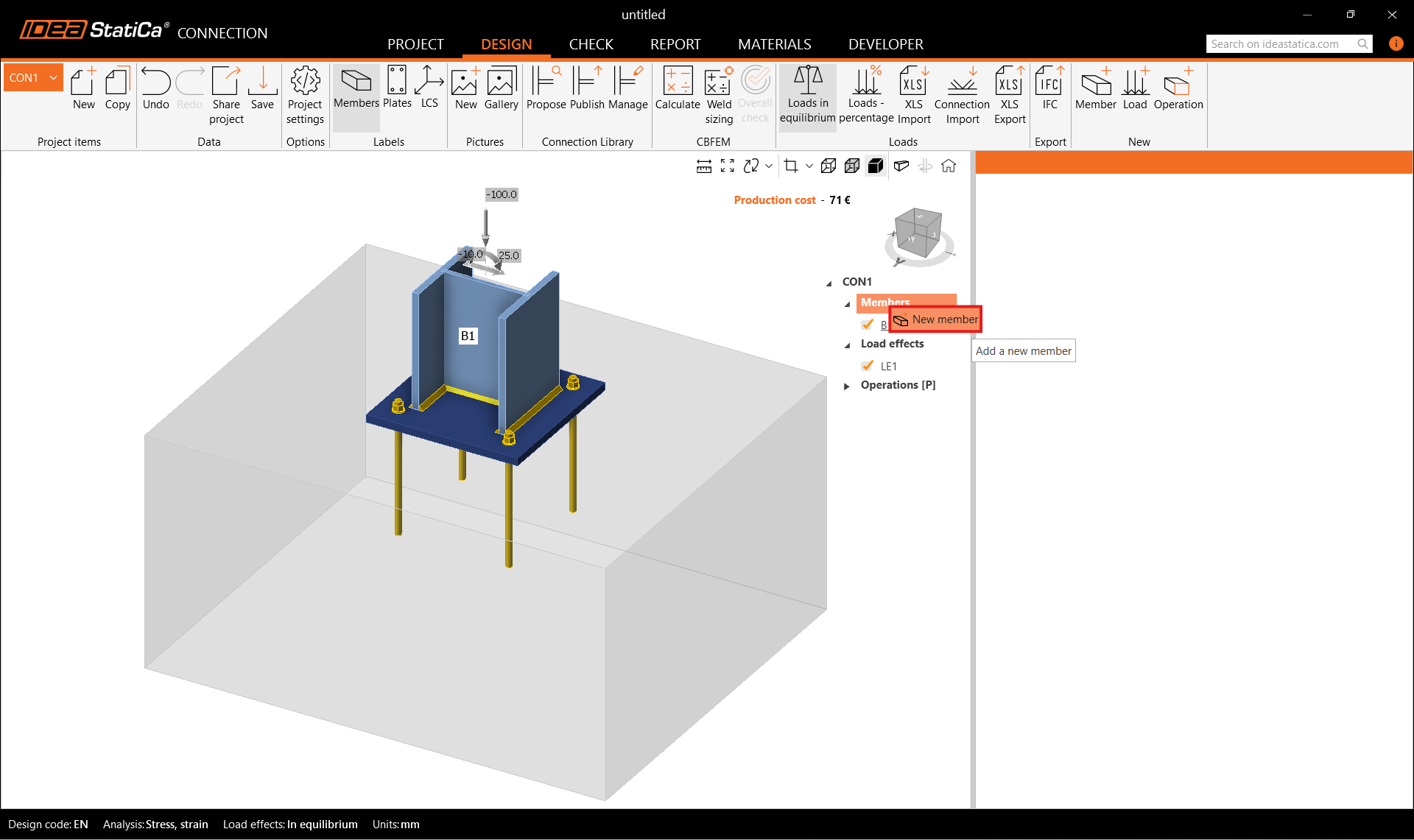

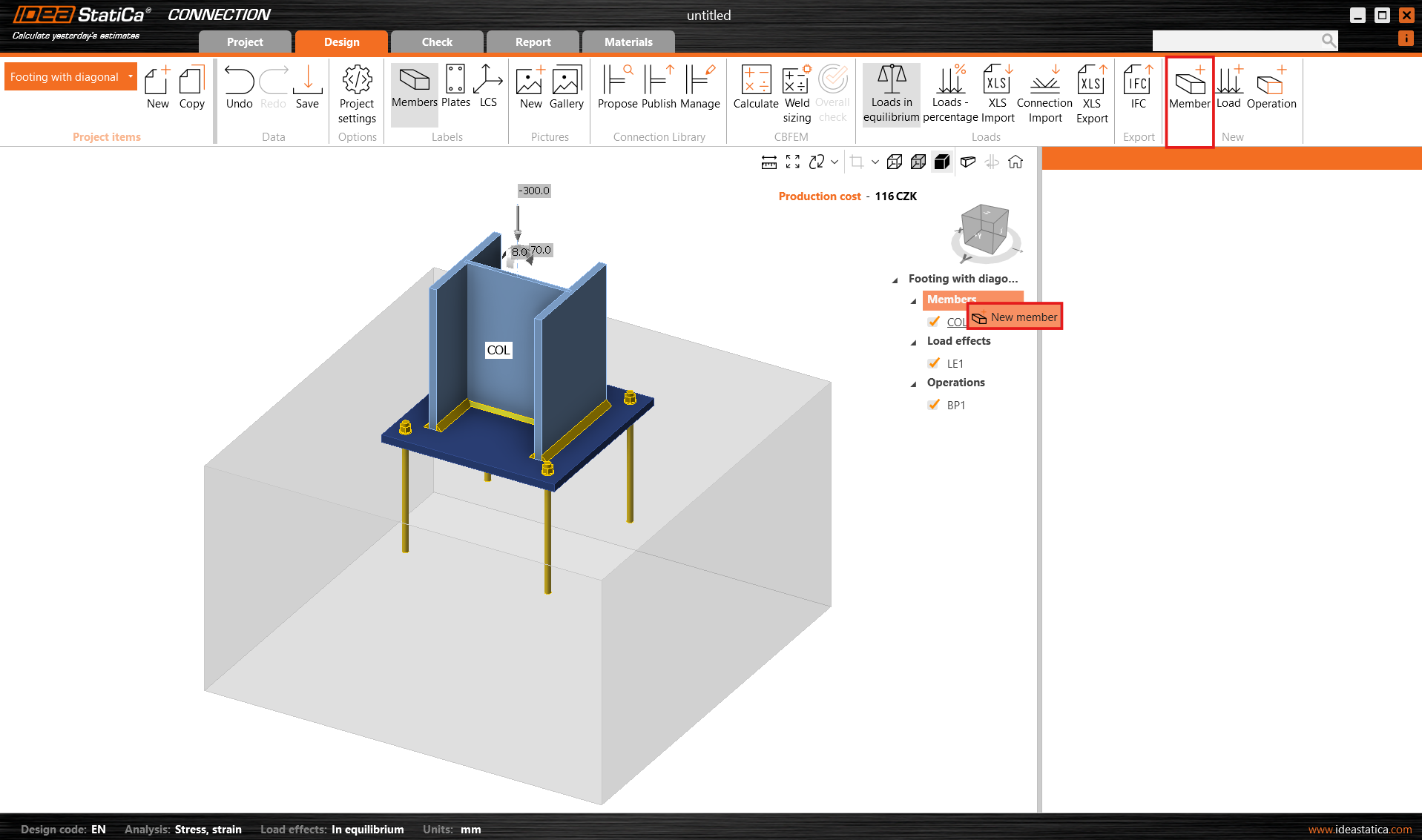

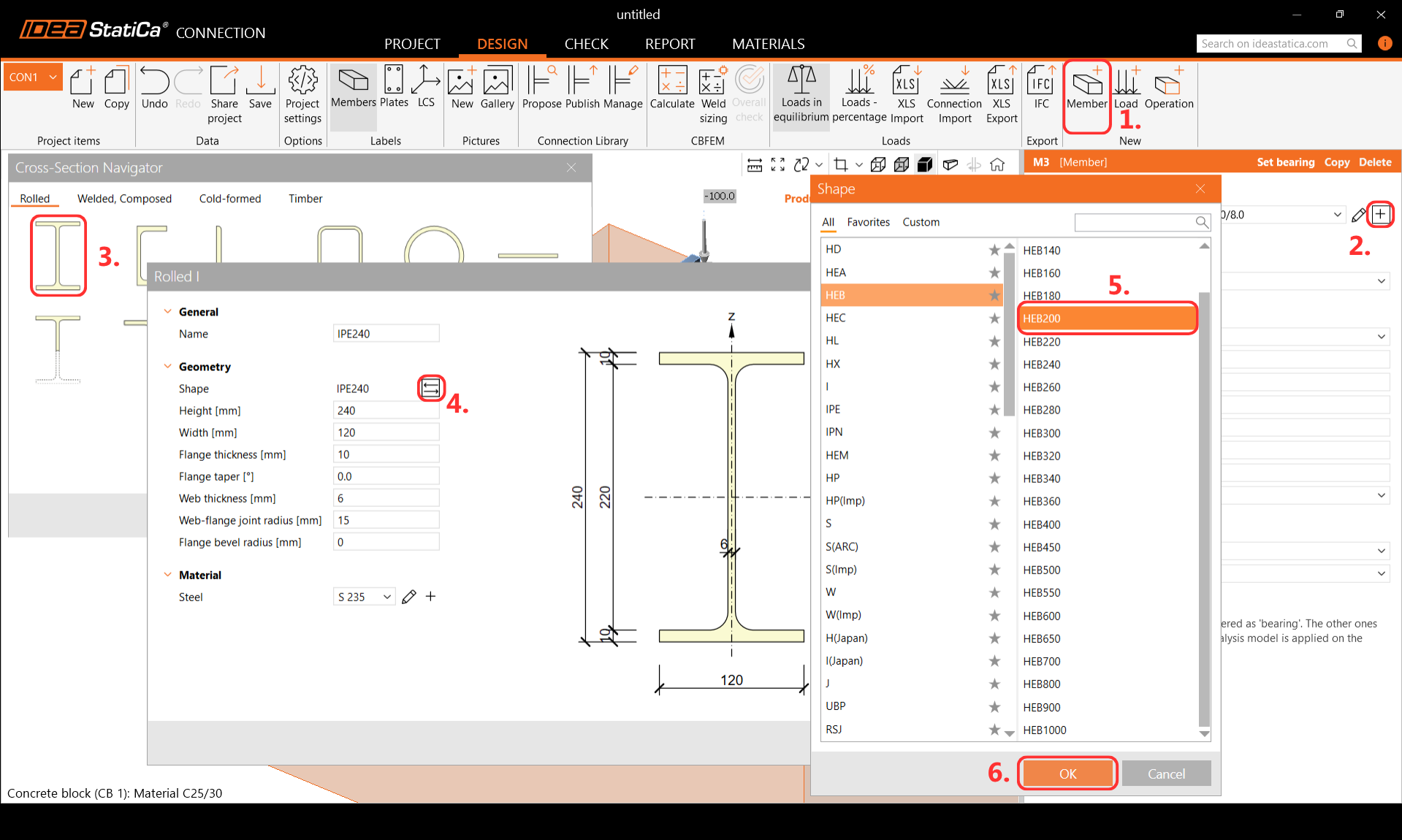

添加新构件。您可以使用顶部功能区中的构件按钮，或在导航树中右键单击构件。

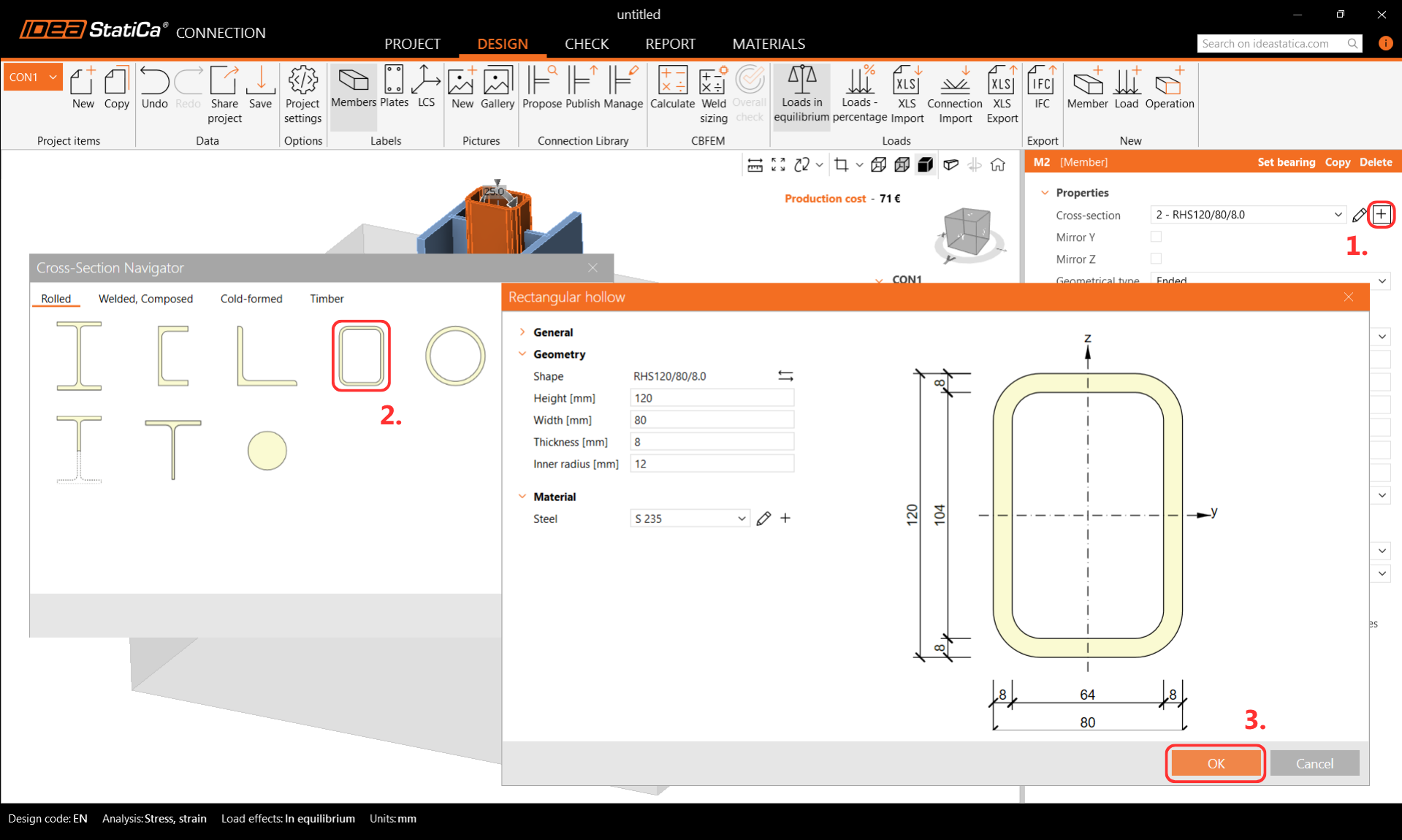

并将其截面更改为 RHS120/80/8.0。

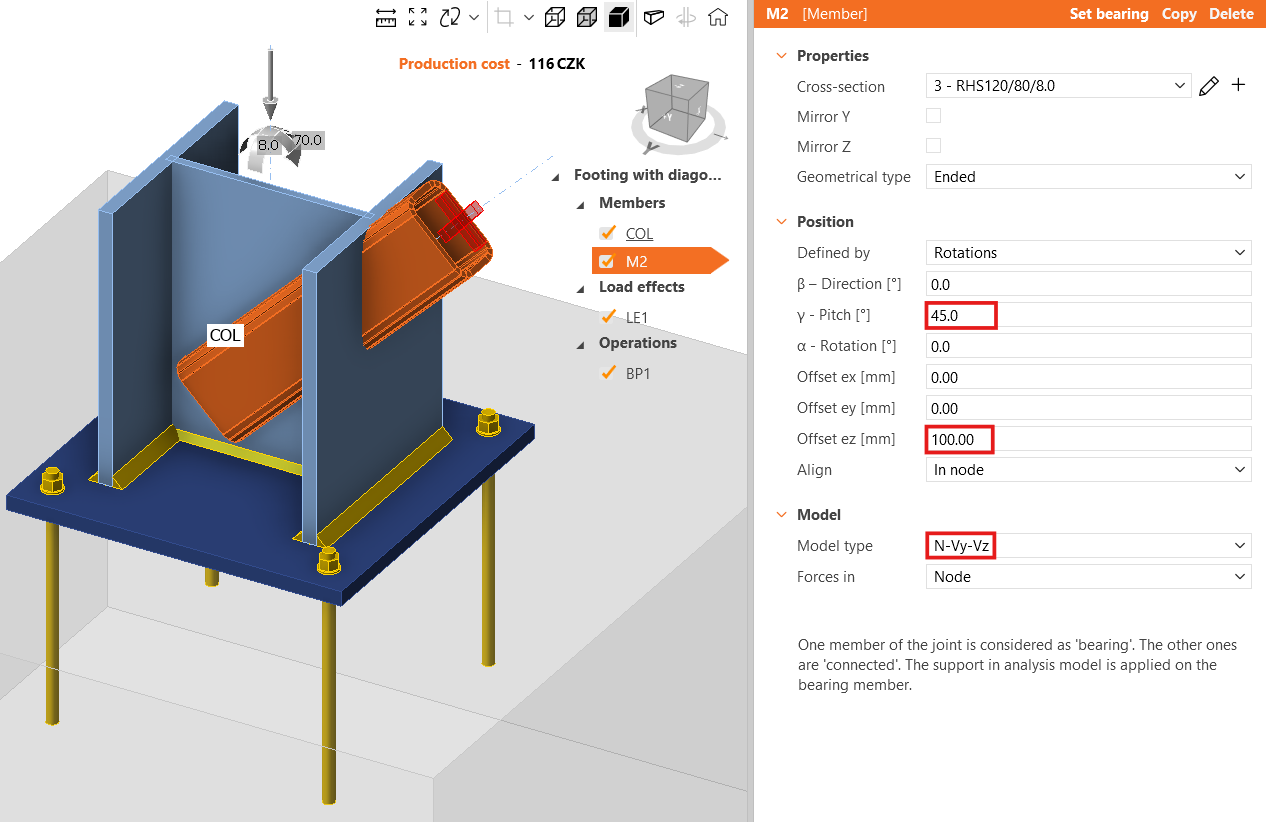

更改构件的倾斜角和 偏心距 ez 的值。将模型类型设置为 N-Vy-Vz，因为该构件仅能传递轴力，否则可能出现机构/奇异性问题或分析失败。
有关模型类型的更多信息，请参见此处。

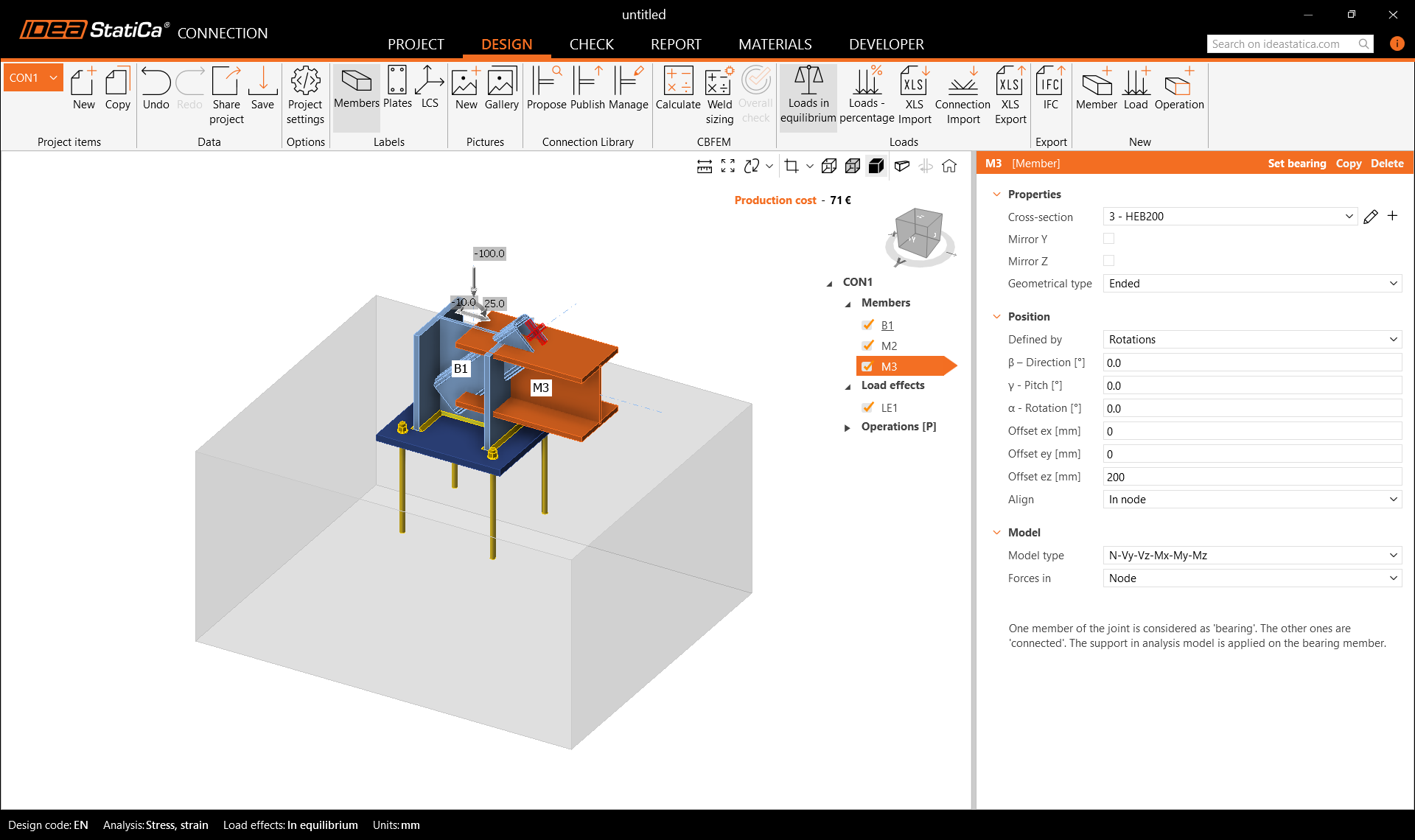

添加另一个构件并更改其截面。

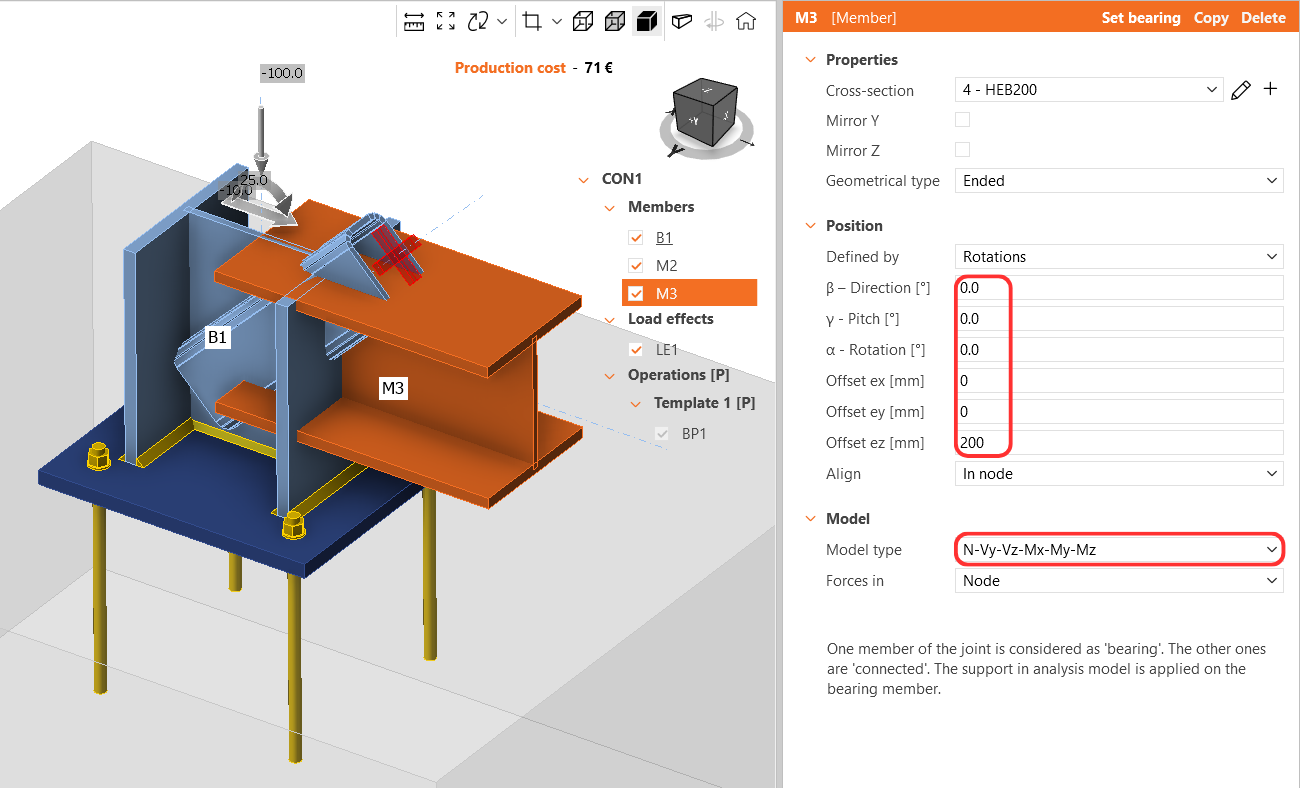

然后修改其属性。
检查整体模型的几何形状。
3 荷载效应

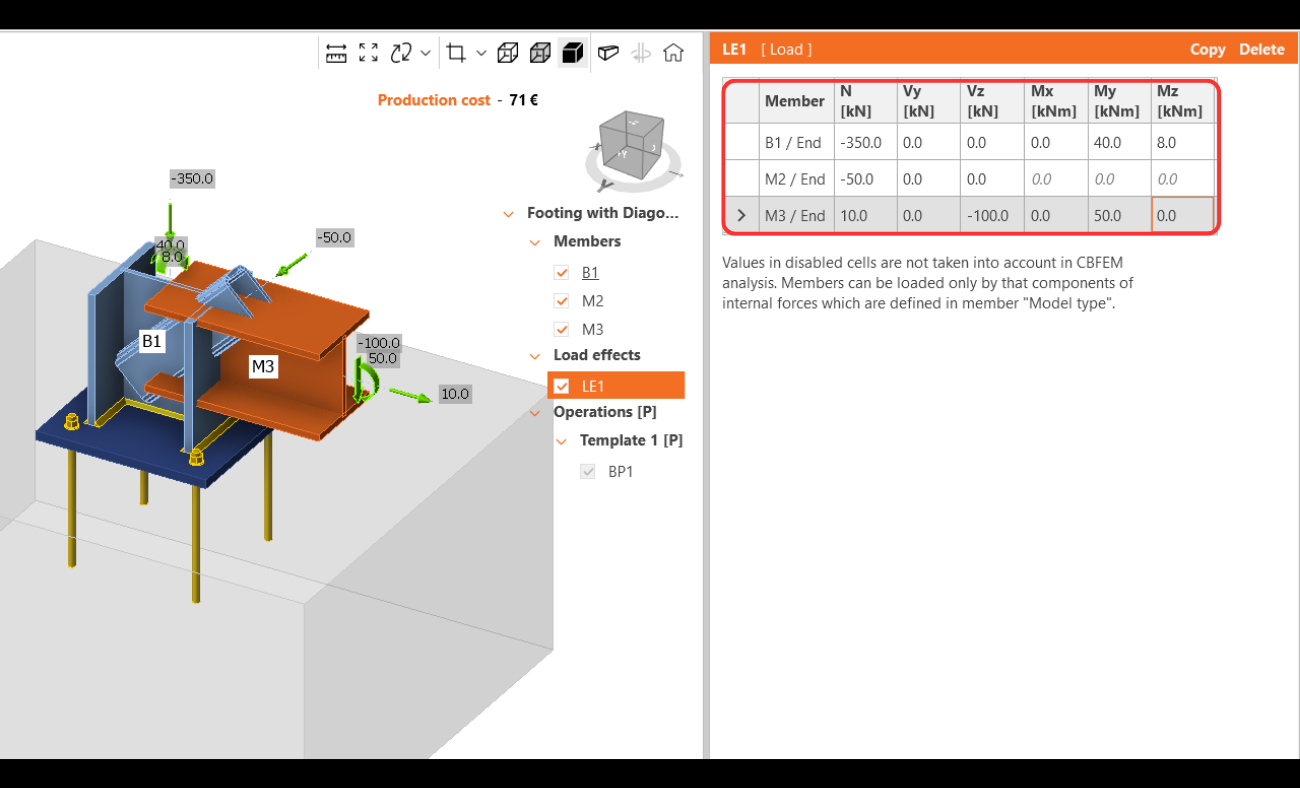

已自动添加一个荷载效应。在表格中输入内力值。可以添加更多荷载工况。
4 设计

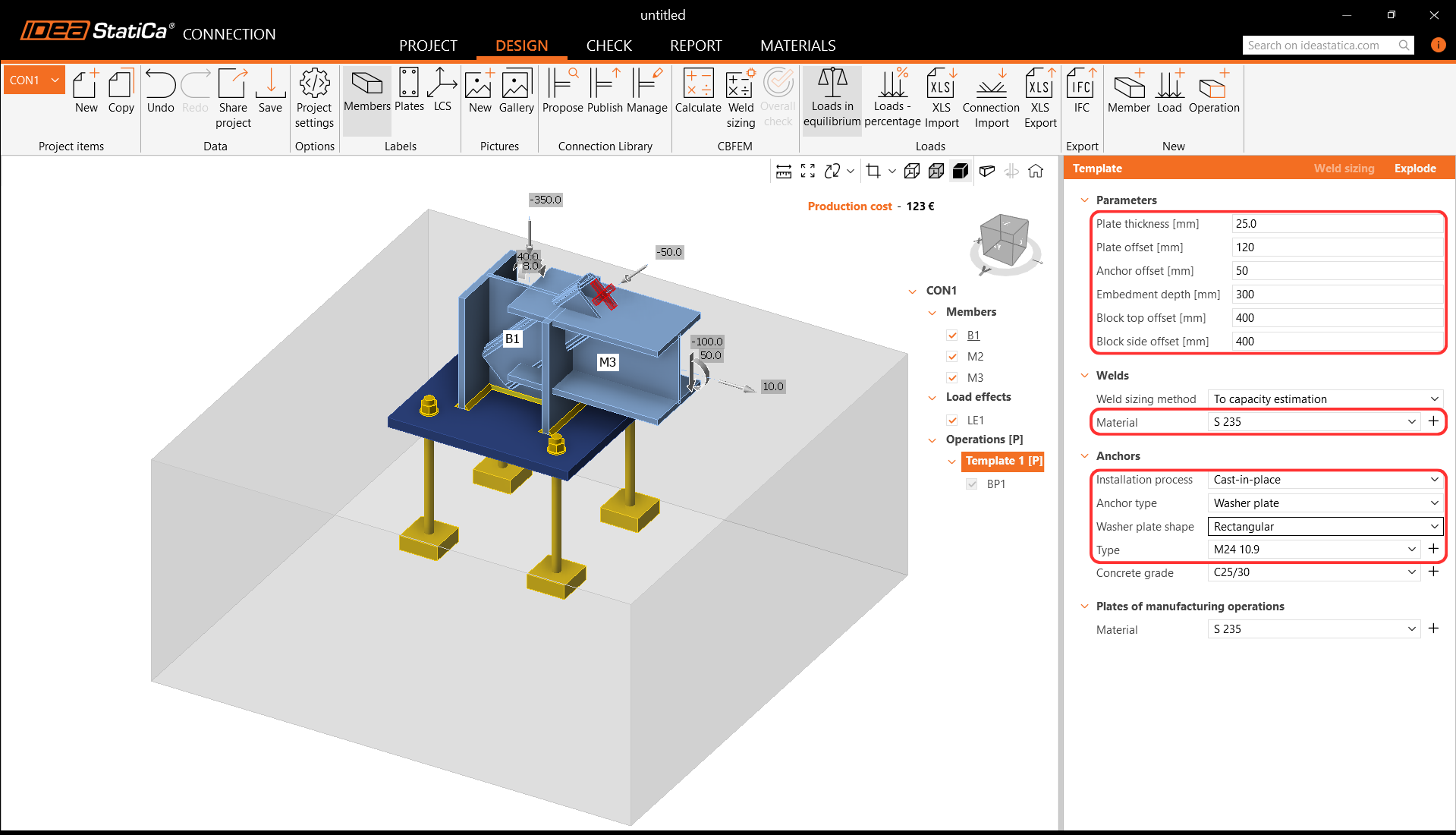

加工操作底板已在参数化模板中定义，因此您可以直接在"操作"选项卡中修改其属性。
您也可以展开参数化模板，改用加工操作。

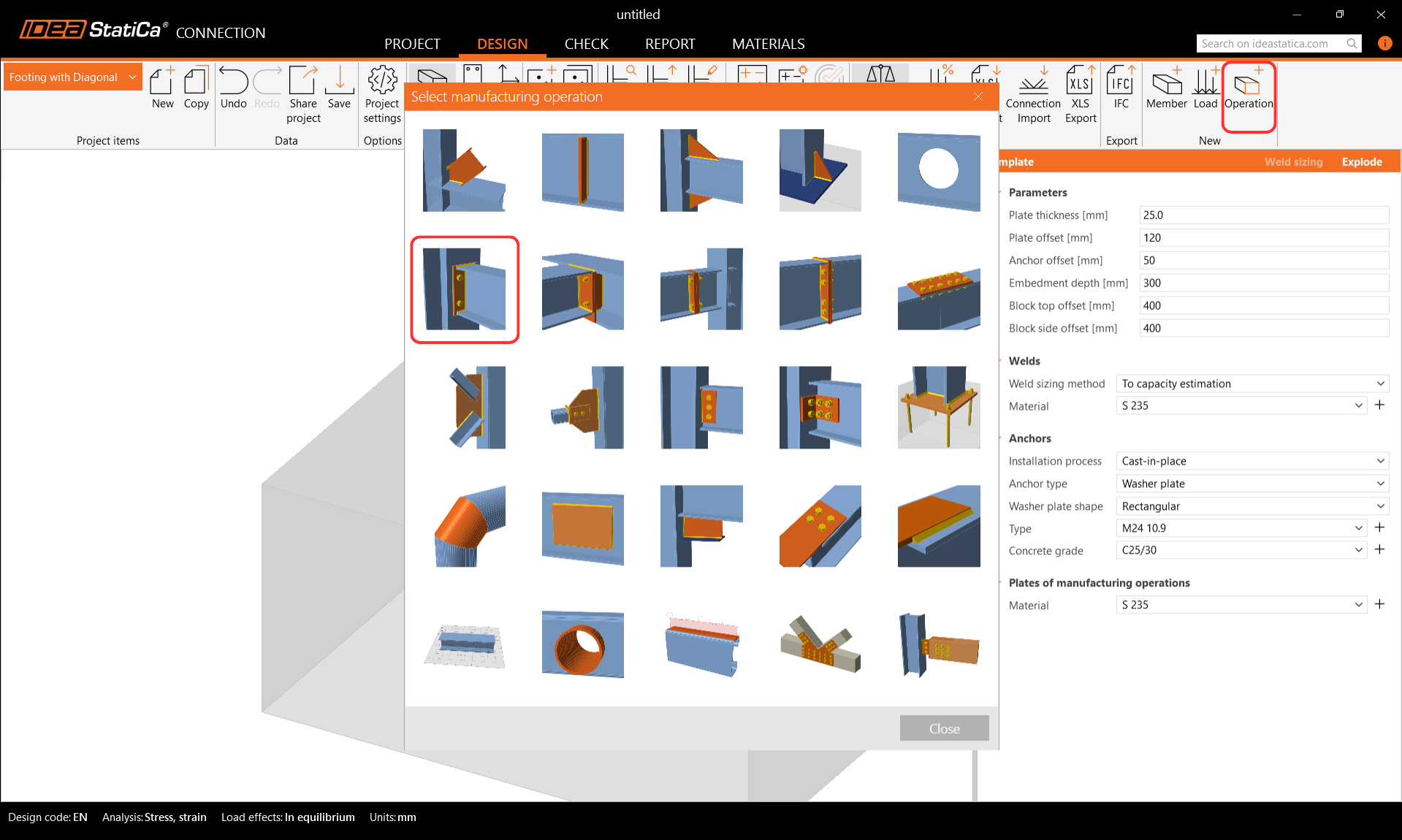

继续添加另一个加工操作，并选择端板。

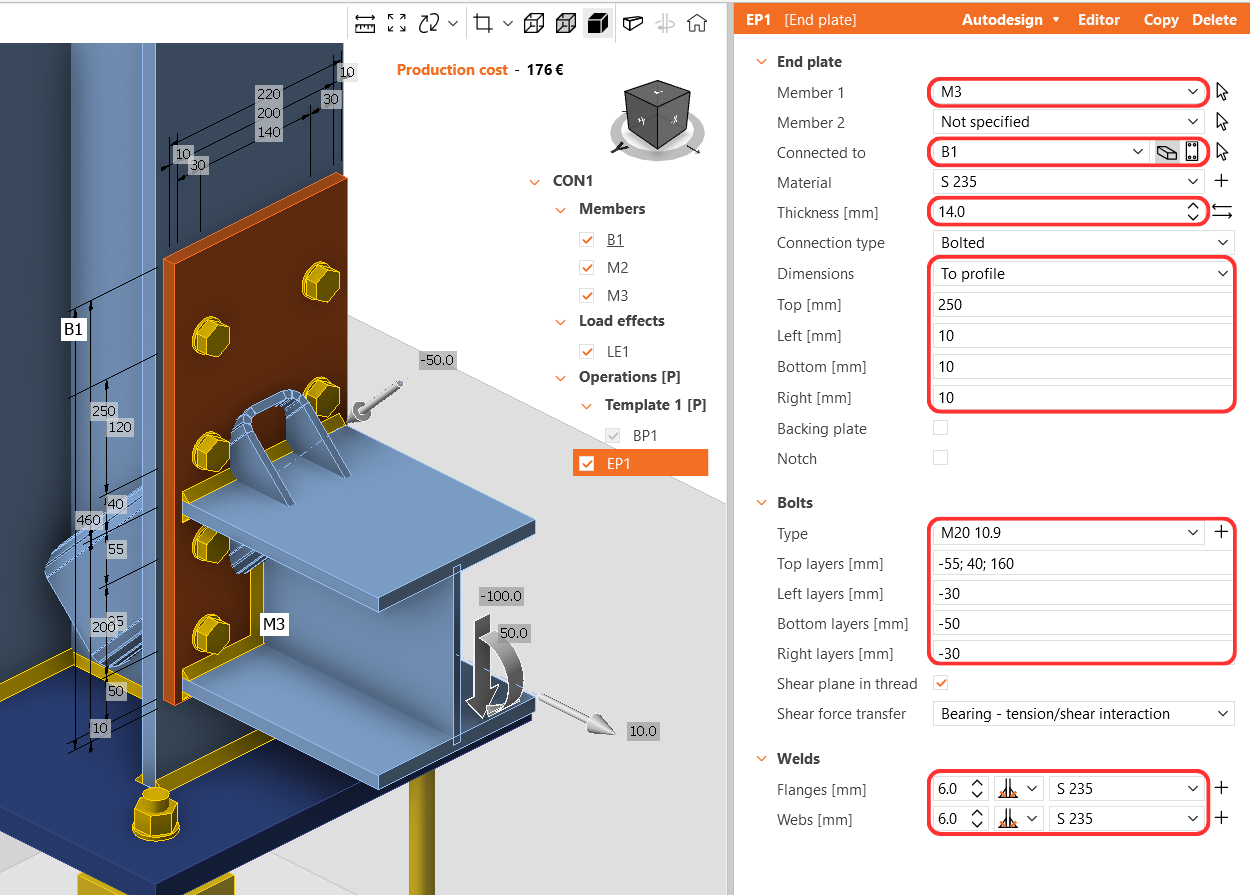

修改操作 EP1 的属性。

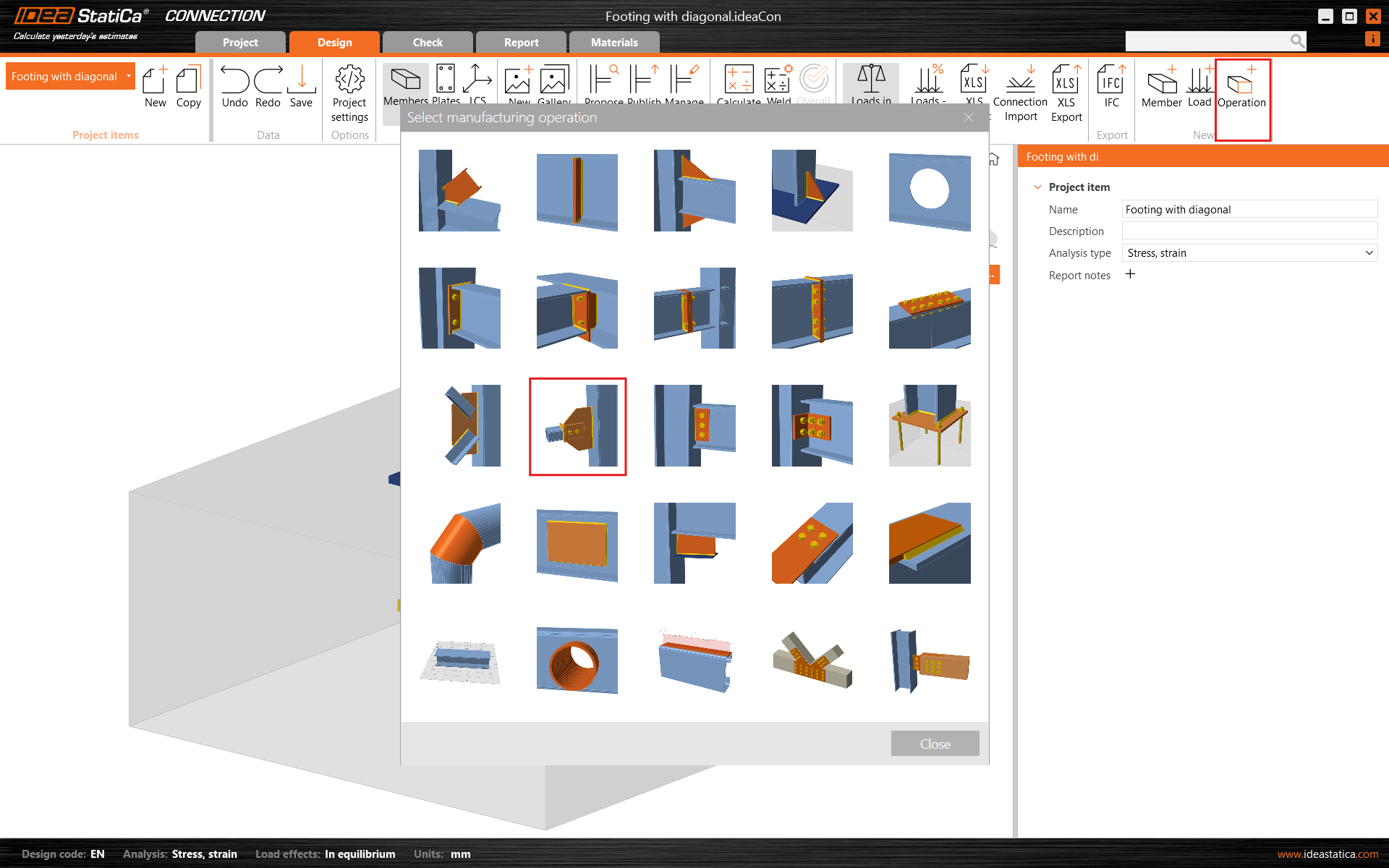

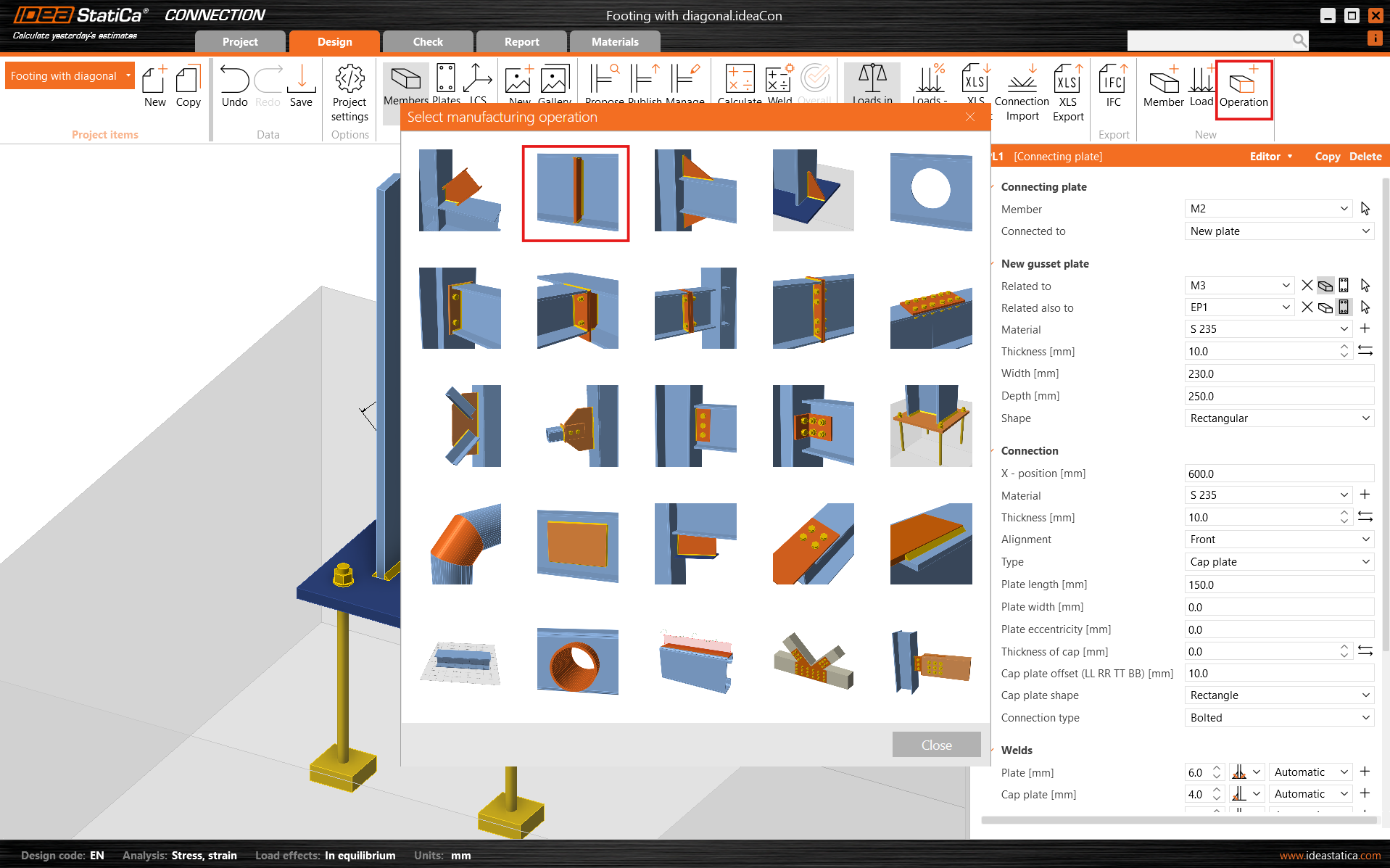

现在，添加连接板。

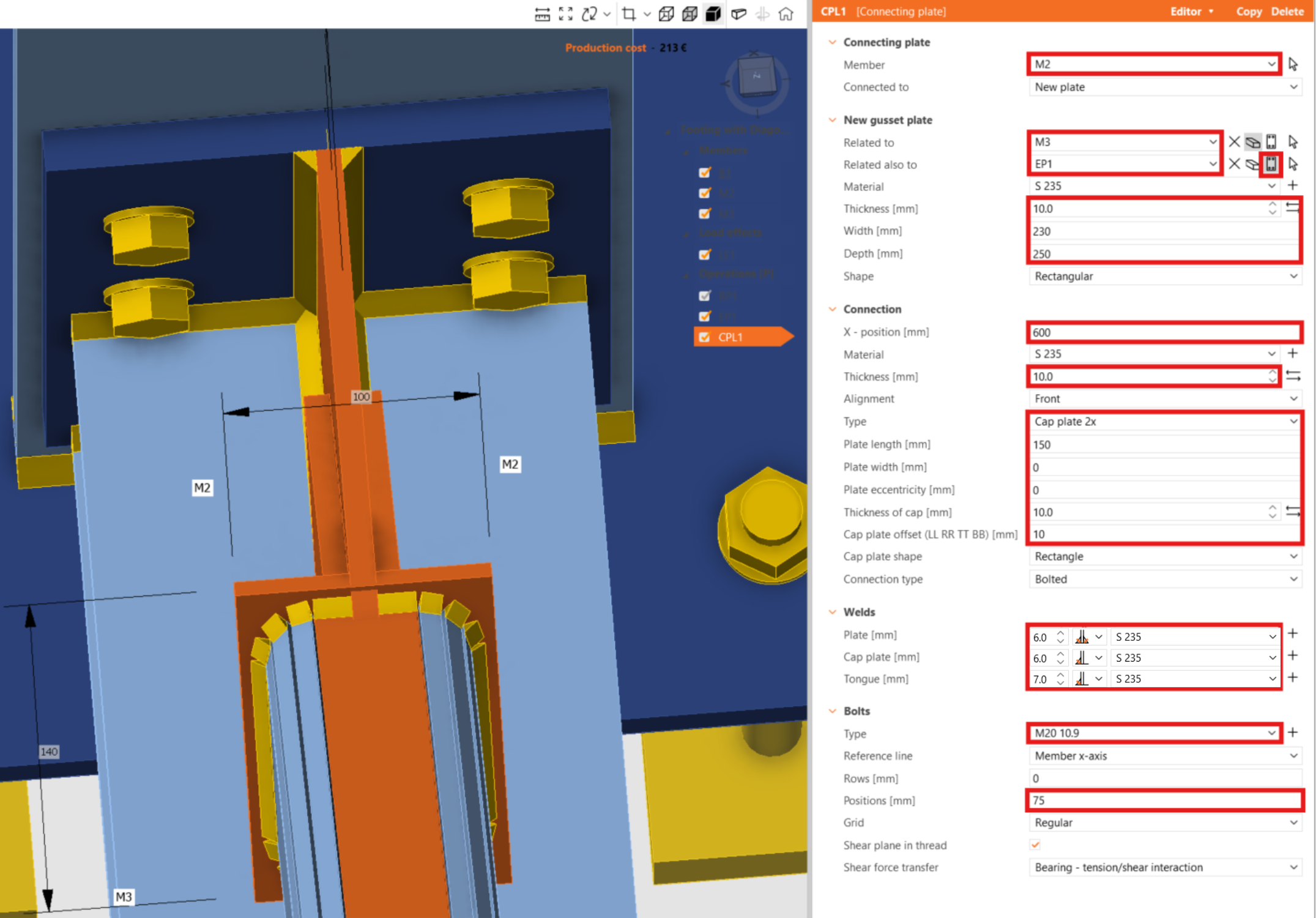

并重新定义其属性。

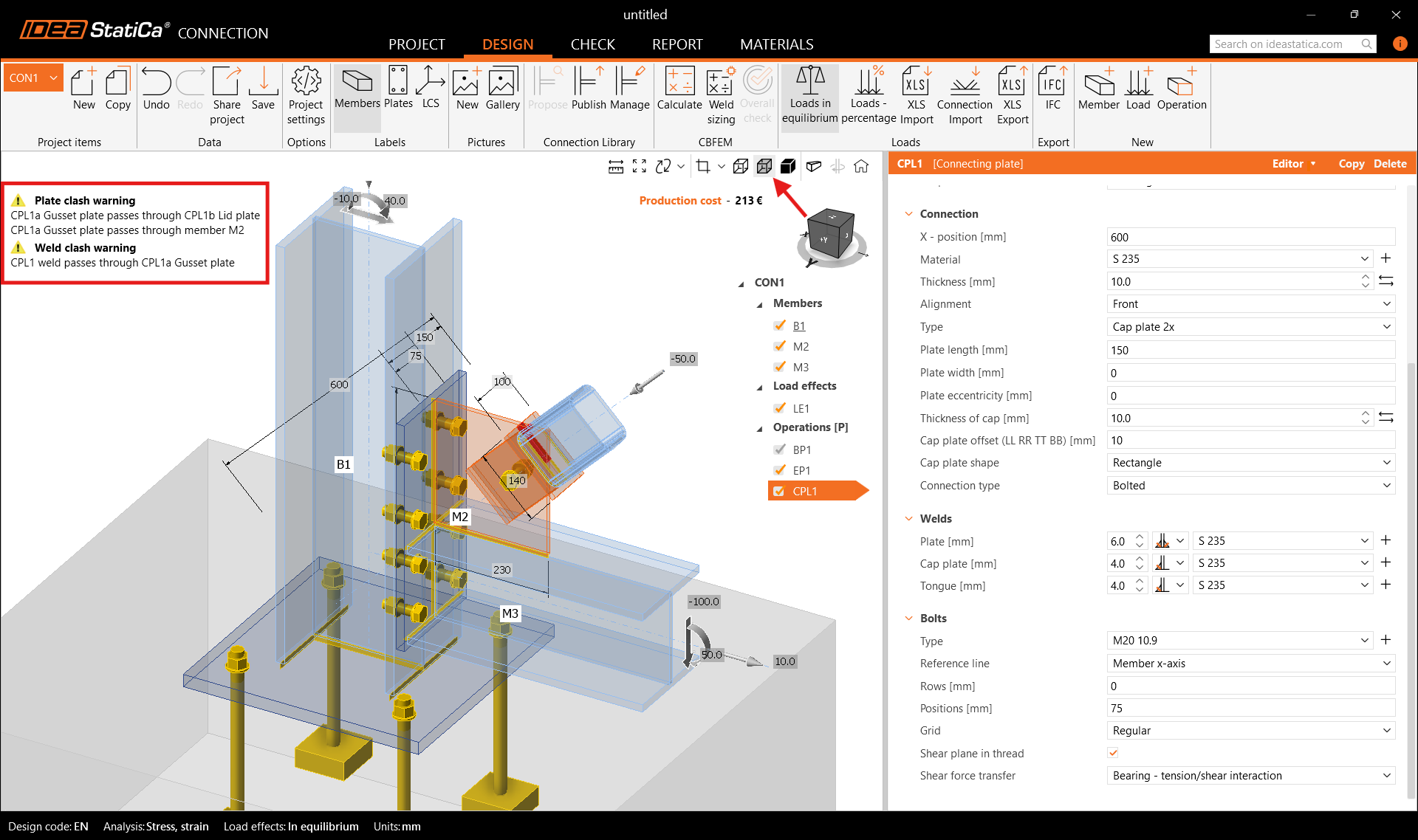

在左上角，您可以看到有关板件和焊缝碰撞的警告信息。此外，当您开启透明可视化模式时，碰撞区域将在三维图形窗口中高亮显示。

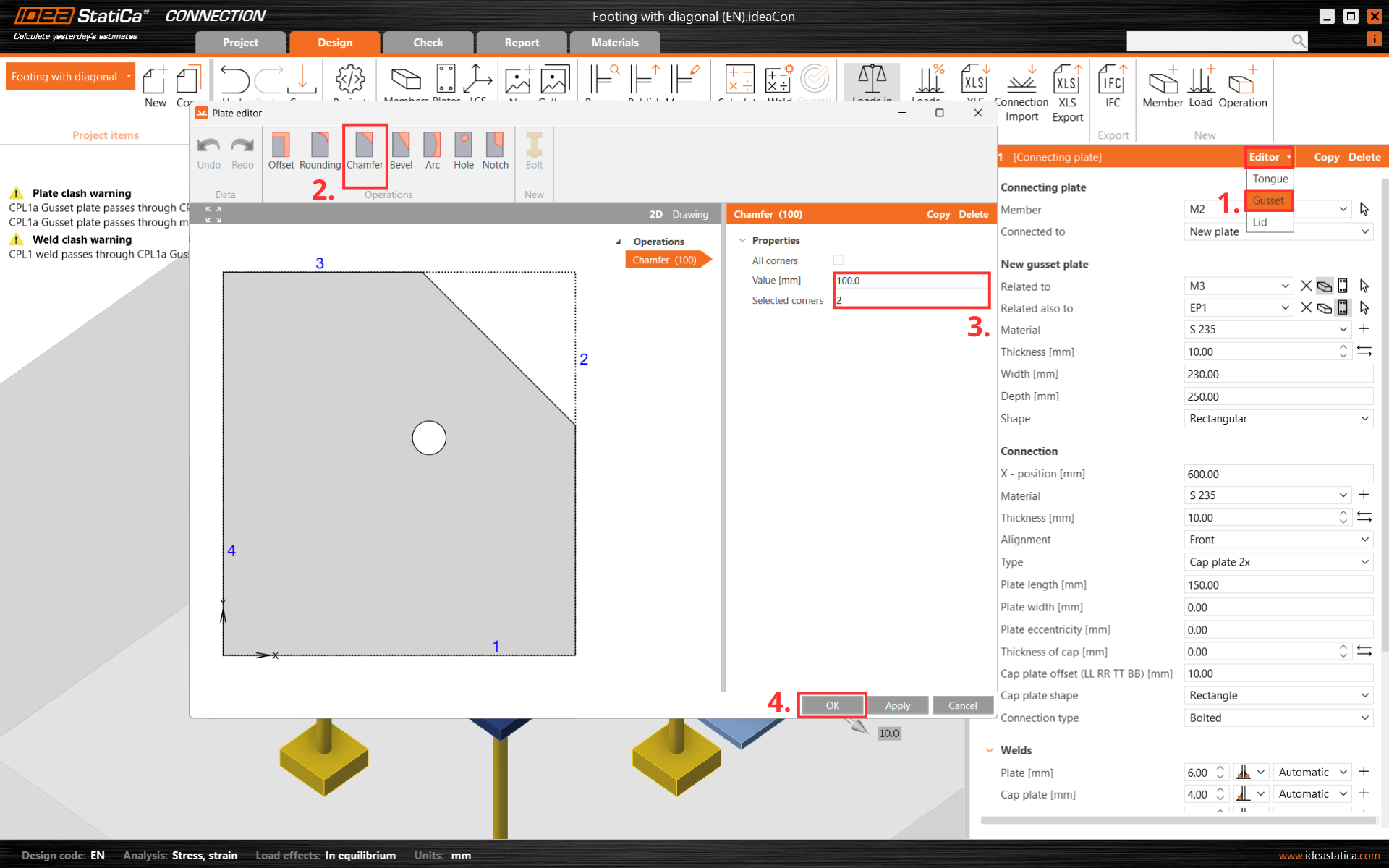

为消除板件和焊缝碰撞，对连接板 CPL1 的一个角进行切割。为此，进入编辑器 - 节点板，或右键单击节点板，在第 2 号角点处创建倒角。
使用加劲板操作完成设计。

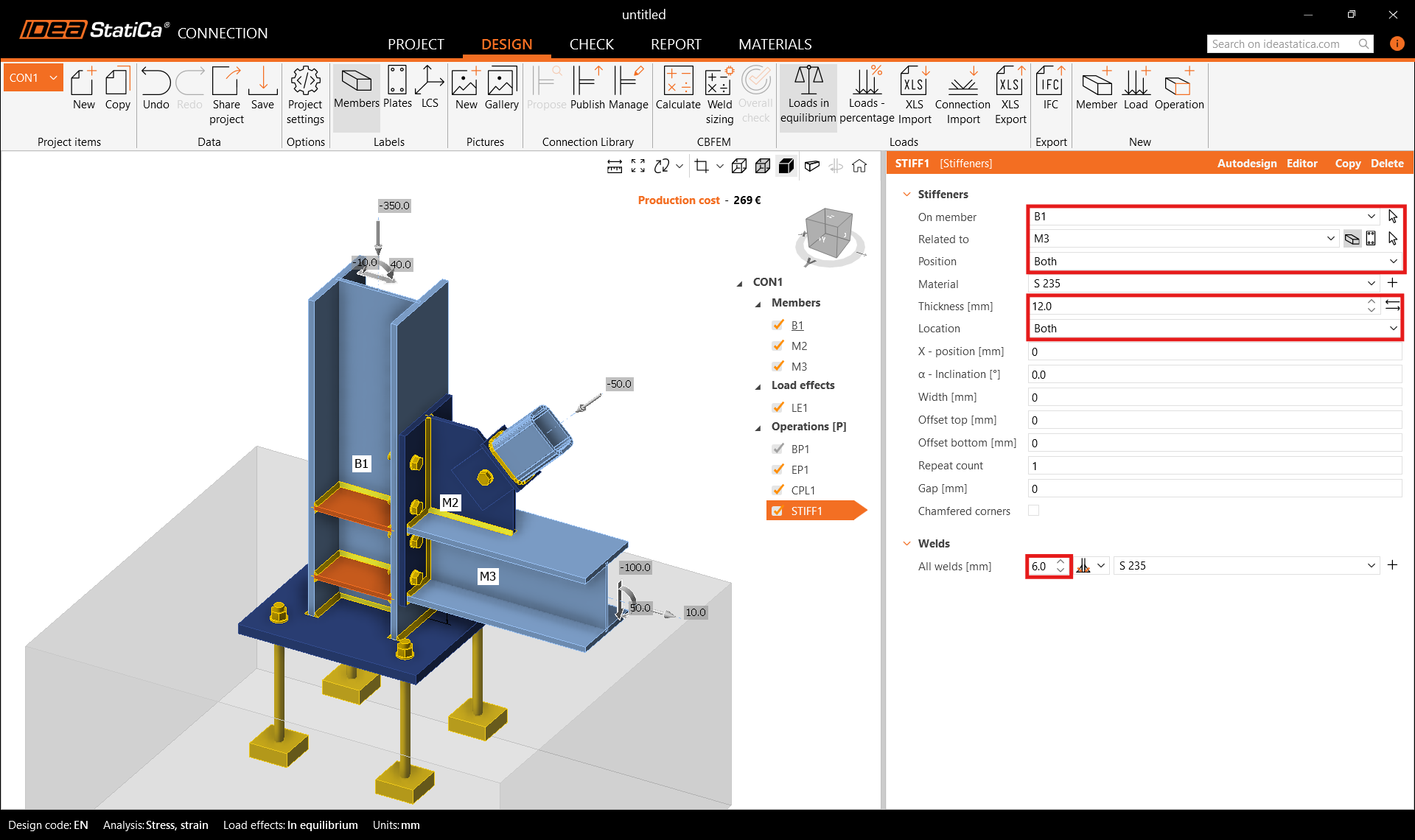

并设置 STIFF1 的正确属性。

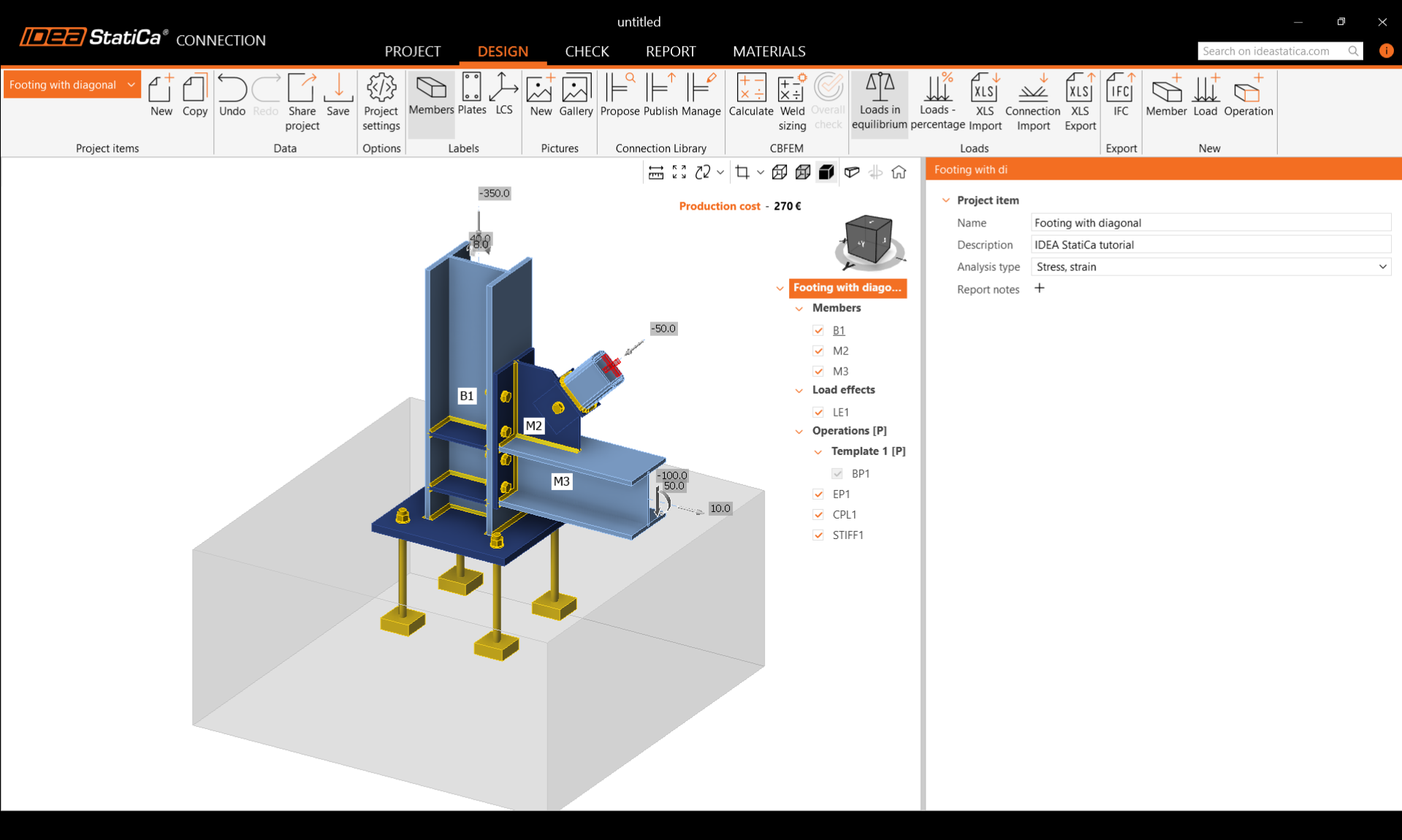

检查节点的最终设计。
5 校核

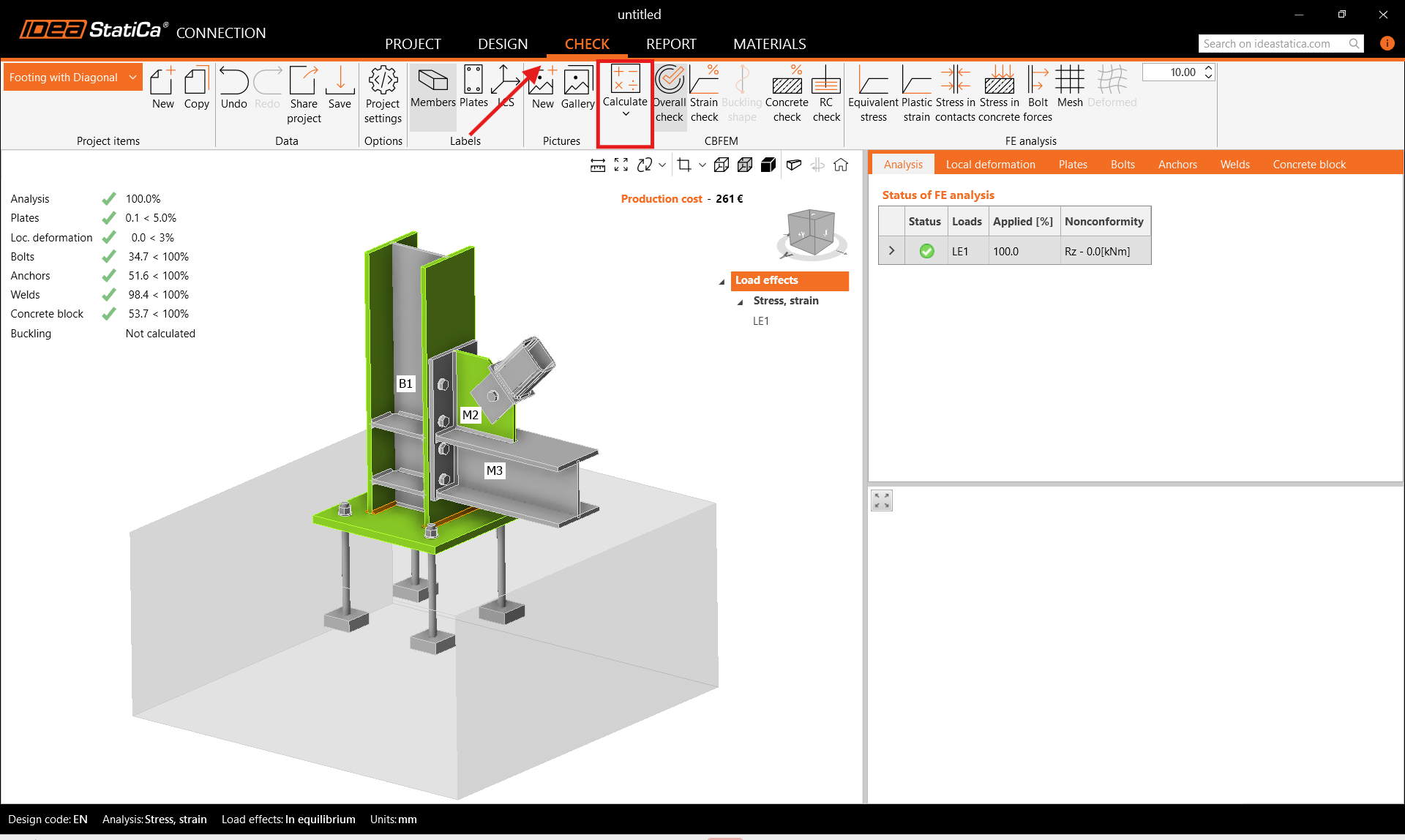

点击功能区中的计算开始分析。分析模型自动生成，基于 CBFEM（基于组件的有限元模型）的计算执行完毕后，可以看到总体校核结果以及校核结果的基本数值。

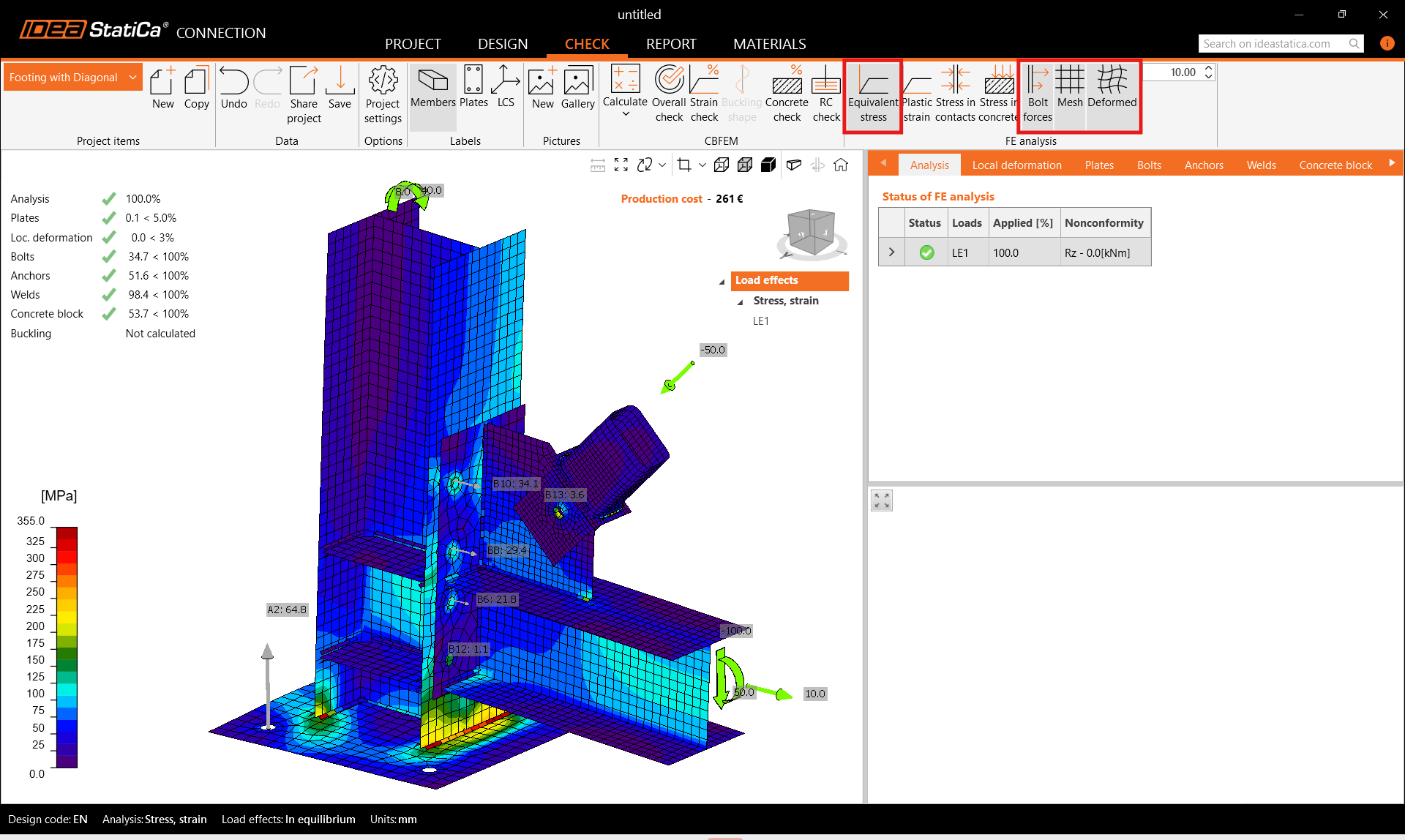

在顶部功能区中进入校核，激活等效应力、螺栓力、网格和结构的变形形状，以全面了解节点的受力行为。

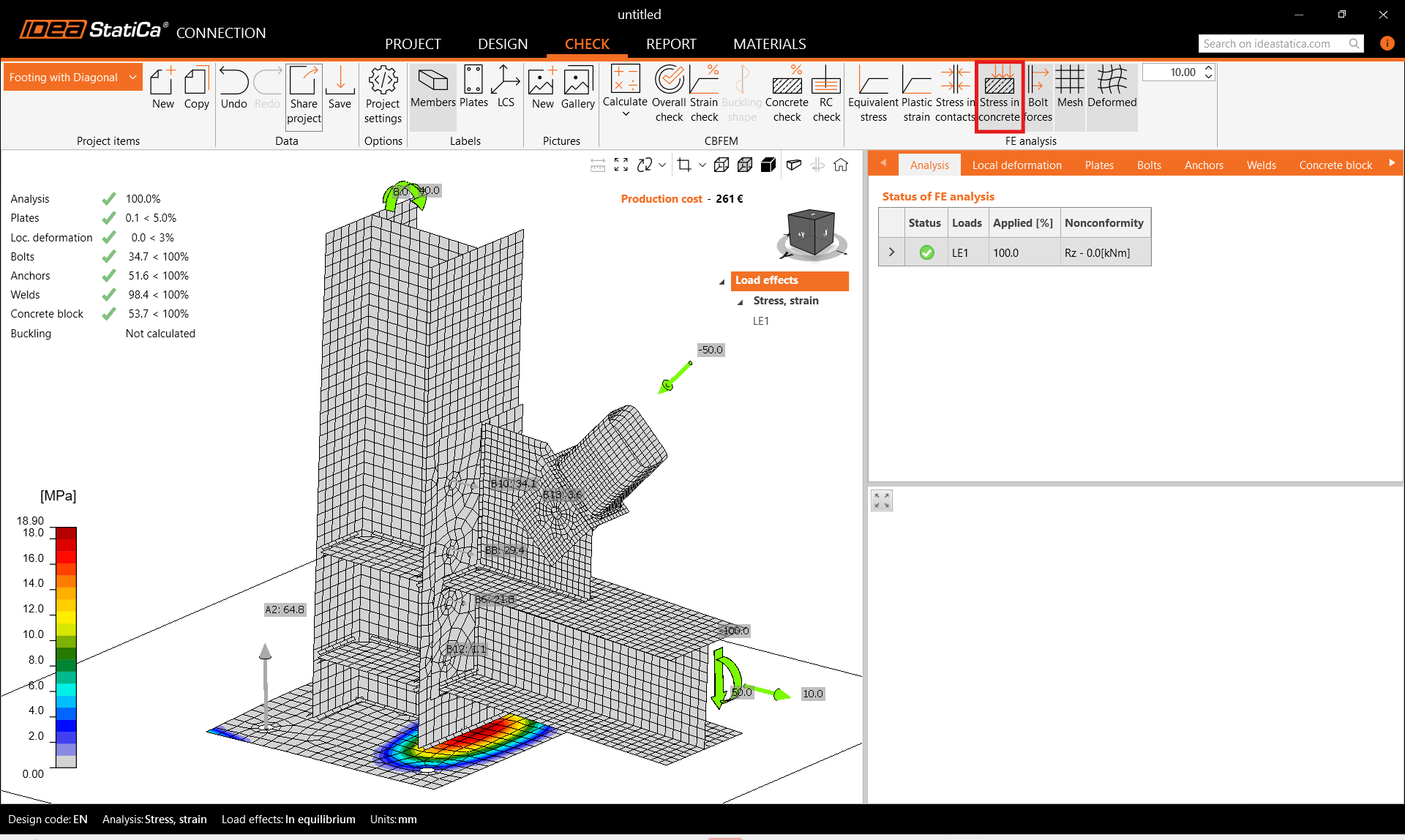

此外，从顶部功能区激活混凝土应力。打开混凝土块选项卡，查看该项目的详细结果。
6 报告

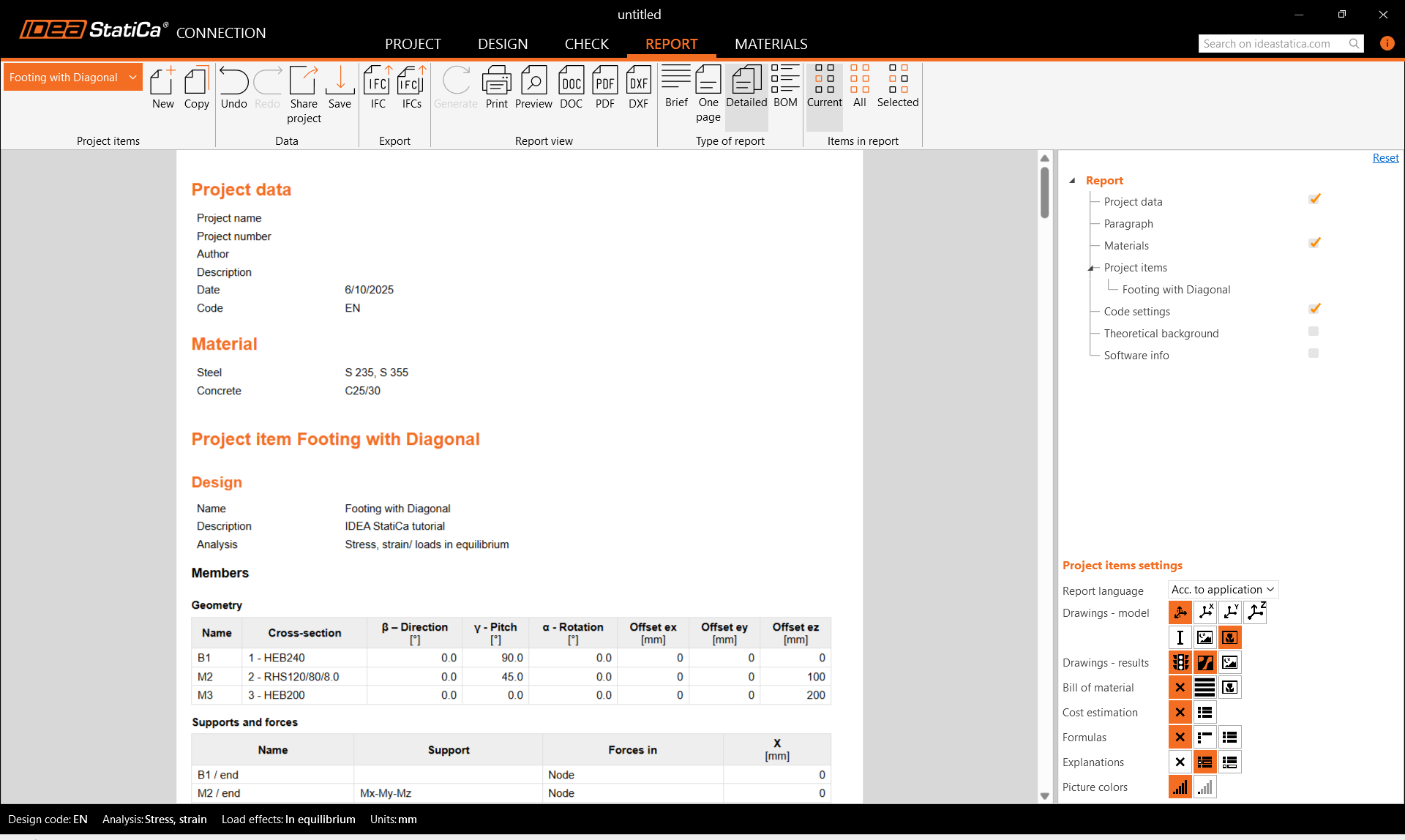

最后，进入报告选项卡。IDEA StatiCa 提供完全可自定义的报告，可打印输出或以可编辑格式保存。
您已根据欧洲规范（EN）完成了钢结构节点的设计、优化和规范校核。
