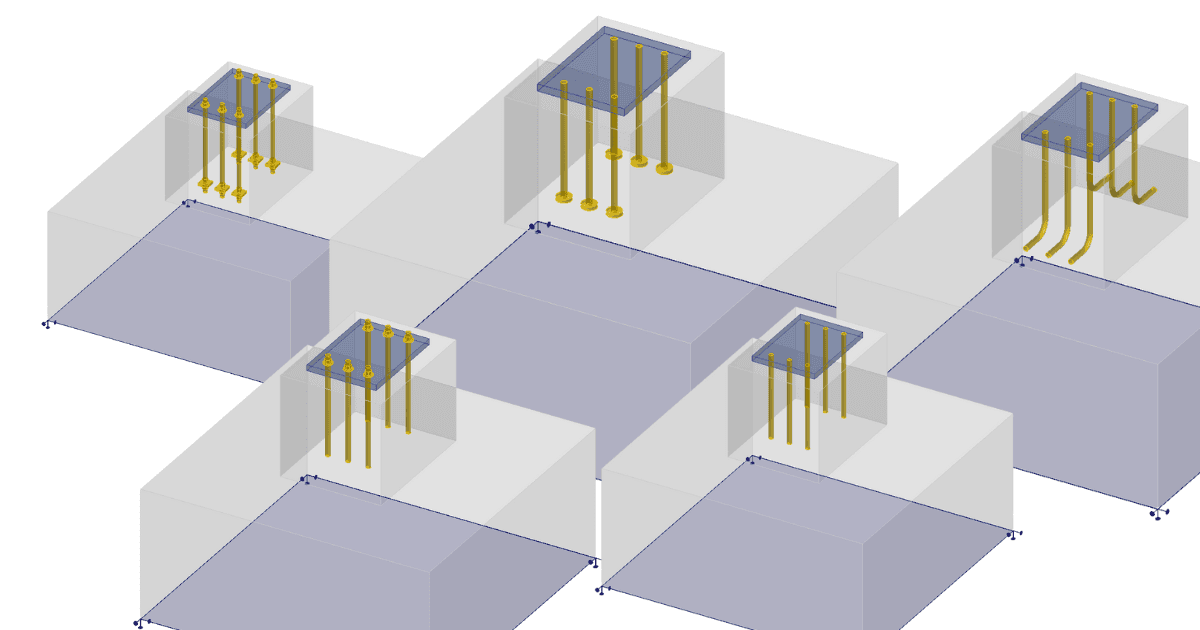

以下文章提供了 IDEA StatiCa Detail 中可定义的所有锚固情况的完整概述。
现浇
- 钢筋（自版本 25.0 起）
- 锚板（自版本 25.1 起）
- 栓钉（自版本 25.1 起）
后锚固（粘结型）锚栓
- 钢筋（自版本 25.0 起）
- 螺纹杆（自版本 25.1 起）
现浇
1. 钢筋
紧固件可直接为每块特定板进行定义。用户可添加不限数量的紧固件，甚至可在同一块板内组合使用不同类型。这些紧固件被模拟为埋入混凝土中的带肋钢筋，其粘结强度按规范条款计算，与标准钢筋的计算方式相同。在锚栓端部，可指定锚固类型，其功能与钢筋锚固完全相同。此时将施加锚固弹簧，β 系数由所选规范确定。
- 直线型：锚栓可按预定义的排列方式布置（类似于 Connection 中的螺栓布置）。可定义材料、长度和直径，以及指定锚固类型。
- L 形：端部构造定义为 L 形，弯钩长度可编辑。
- U 形：由连续的钢筋组成 U 形，两侧均连接。
2. 锚板
锚板被模拟为直接连接在锚杆杆身上的板壳单元，仅通过压力接触将荷载传递给混凝土。可定义为圆形或方形，尺寸完全可自定义。板本身按线性模拟，不考虑塑性，且不进行承载力校核。由于杆身的粘结强度为零，全部荷载通过锚板传递给混凝土。
3. 栓钉
该单元的力学行为与锚板相同，但在 MPRL 中分配了相应的材料等级。栓钉也可在现浇实体中按组布置。
新增的控制选项允许定义哪个锚栓组承担特定荷载类型，例如，将剪力分配给栓钉，而由钢筋承担拉力和压力。
此外，还引入了停止准则，以按照规范要求验证拔出承载力。锚头与混凝土或锚板与混凝土接触的限值按相关标准计算，并在专用表格中列出，包括规范参考和极限力的控制公式。
后锚固锚栓
1. 钢筋
这些锚栓设计为将钢筋安装到钻孔中，并通过粘结剂与周围混凝土粘结。设计粘结强度由工程师根据所选粘结剂产品的技术文件直接指定。
2. 螺纹杆
其工作方式与后锚固钢筋相同，但优势在于 MPRL 提供了专门针对螺纹杆的预定义标准材料等级。
与 IDEA StatiCa Connection 及规范的集成
这些选项也与 IDEA StatiCa Connection 保持一致。不同标准下的对应关系可在下表中查看。
有关锚固板（底板、现浇板）选项的更多信息，请参阅单独文章。
发布于 IDEA StatiCa 版本 25.0，更新于 版本 25.1。
