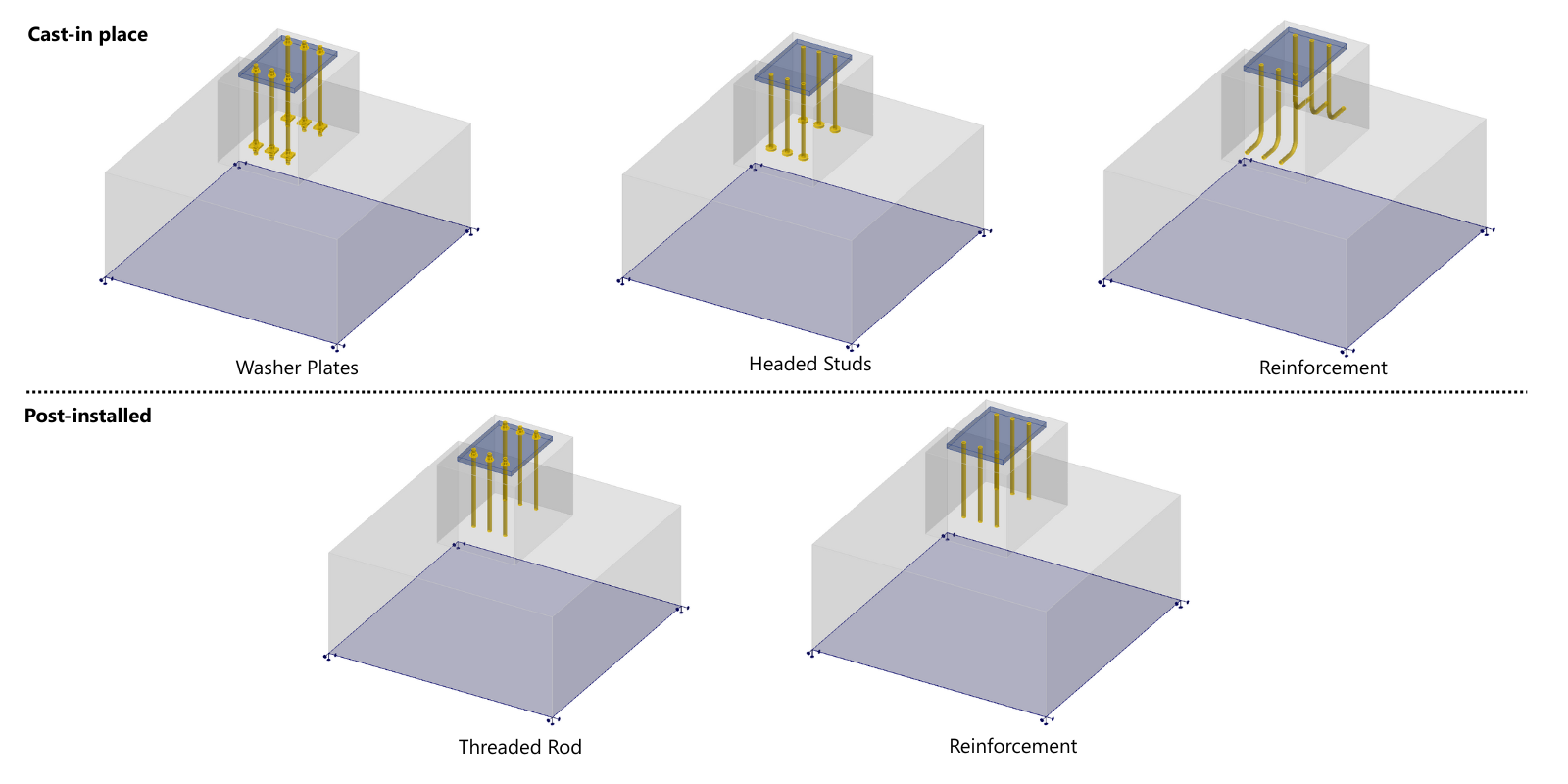

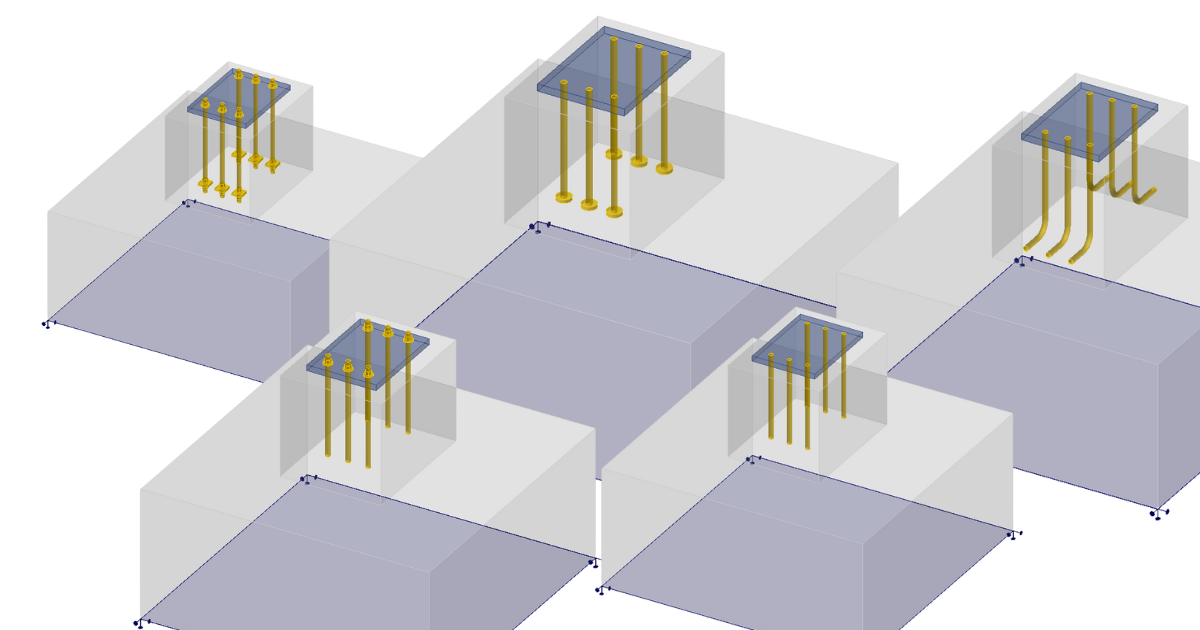

다음 문서는 IDEA StatiCa 상세 모듈에서 정의할 수 있는 모든 정착 케이스에 대한 완전한 개요를 제공합니다.
현장 타설
- 철근 (버전 25.0부터)
- 와셔 플레이트 (버전 25.1부터)
- 헤디드 스터드 (버전 25.1부터)
사후 설치(접착식) 앵커
- 철근 (버전 25.0부터)
- 나사봉 (버전 25.1부터)
현장 타설
1. 철근
패스너는 각 특정 플레이트에 직접 정의할 수 있습니다. 사용자는 패스너를 무제한으로 추가할 수 있으며, 단일 플레이트 내에서 서로 다른 유형을 혼합하여 사용할 수도 있습니다. 이는 콘크리트에 매립된 리브 철근으로 모델링되며, 부착 강도는 표준 철근과 동일한 방식으로 설계 기준 규정에 따라 산정됩니다. 앵커 단부에는 정착 유형을 지정할 수 있으며, 이는 철근 정착과 동일하게 작동합니다. 이 경우 정착 스프링이 적용되며, β계수는 선택한 설계 기준에 따라 결정됩니다.

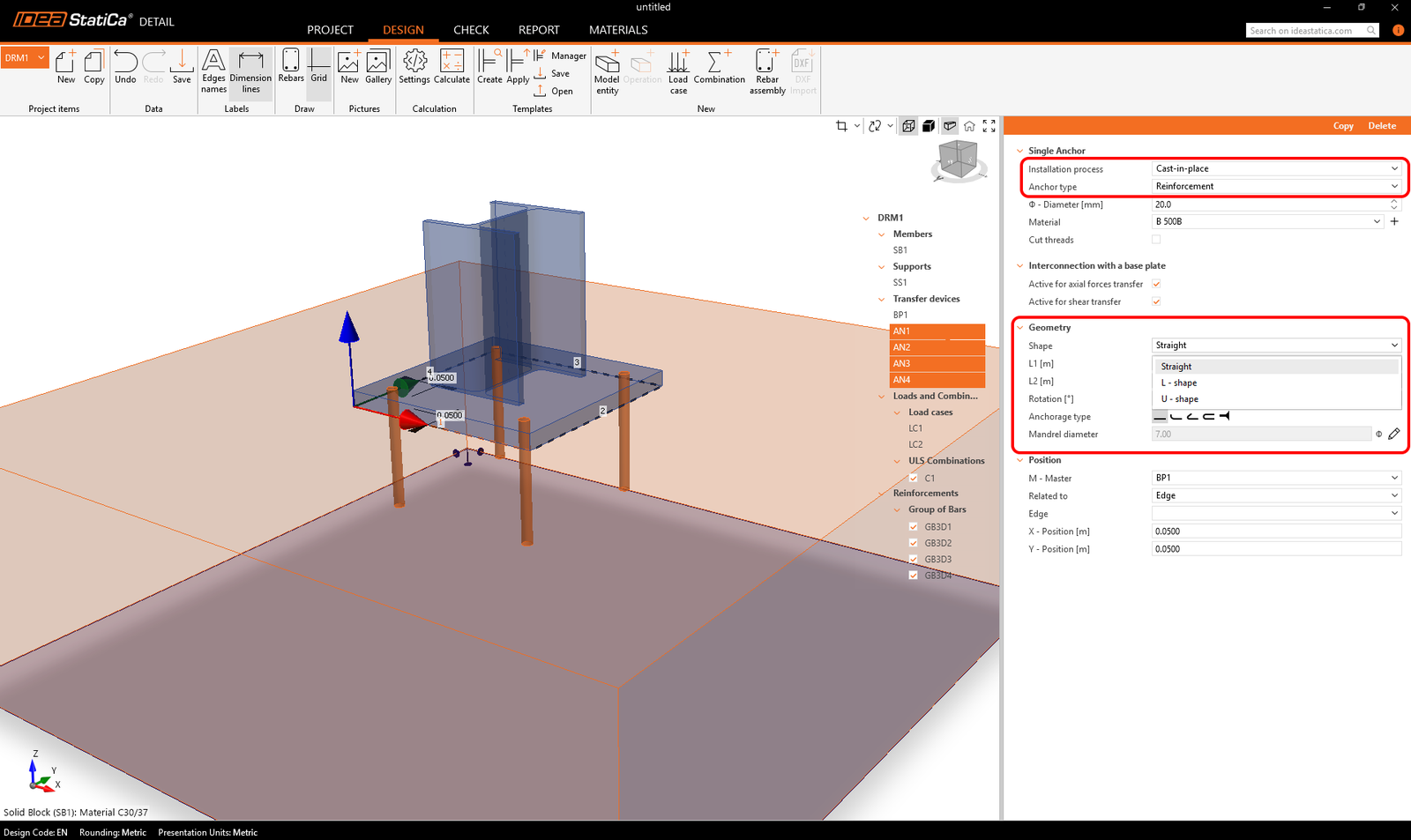

- 직선형: 앵커는 사전 정의된 키(연결부의 볼트 배치와 유사)에 따라 행과 위치로 배열할 수 있습니다. 재료, 길이, 직경 및 정착 유형을 정의할 수 있습니다.
- L형: 단부 형상은 편집 가능한 갈고리 길이를 가진 L형으로 정의됩니다.
- U형: 양쪽에 연결된 U형을 형성하는 연속적인 철근 시리즈입니다.
2. 와셔 플레이트

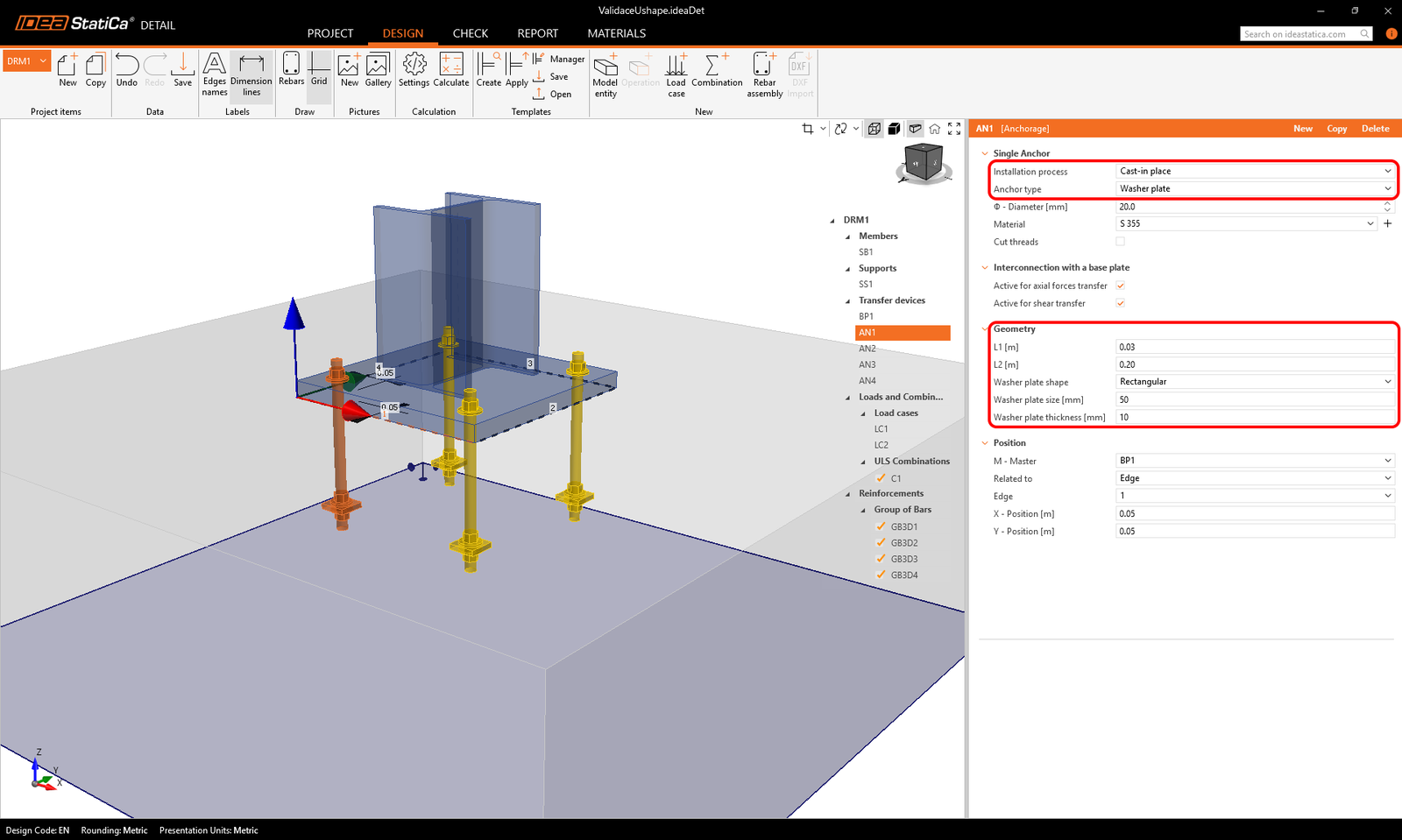

와셔 플레이트는 앵커 샹크에 직접 부착된 판-쉘 요소로 모델링되며, 압축 접촉을 통해서만 콘크리트에 하중을 전달합니다. 원형 또는 정사각형 형상으로 정의할 수 있으며, 치수는 완전히 사용자 정의가 가능합니다. 플레이트 자체는 소성 없이 선형으로 모델링되며, 저항 검토의 대상이 되지 않습니다. 샹크의 부착 강도가 0이므로, 모든 하중은 와셔 플레이트를 통해 콘크리트에 전달됩니다.
3. 헤디드 스터드

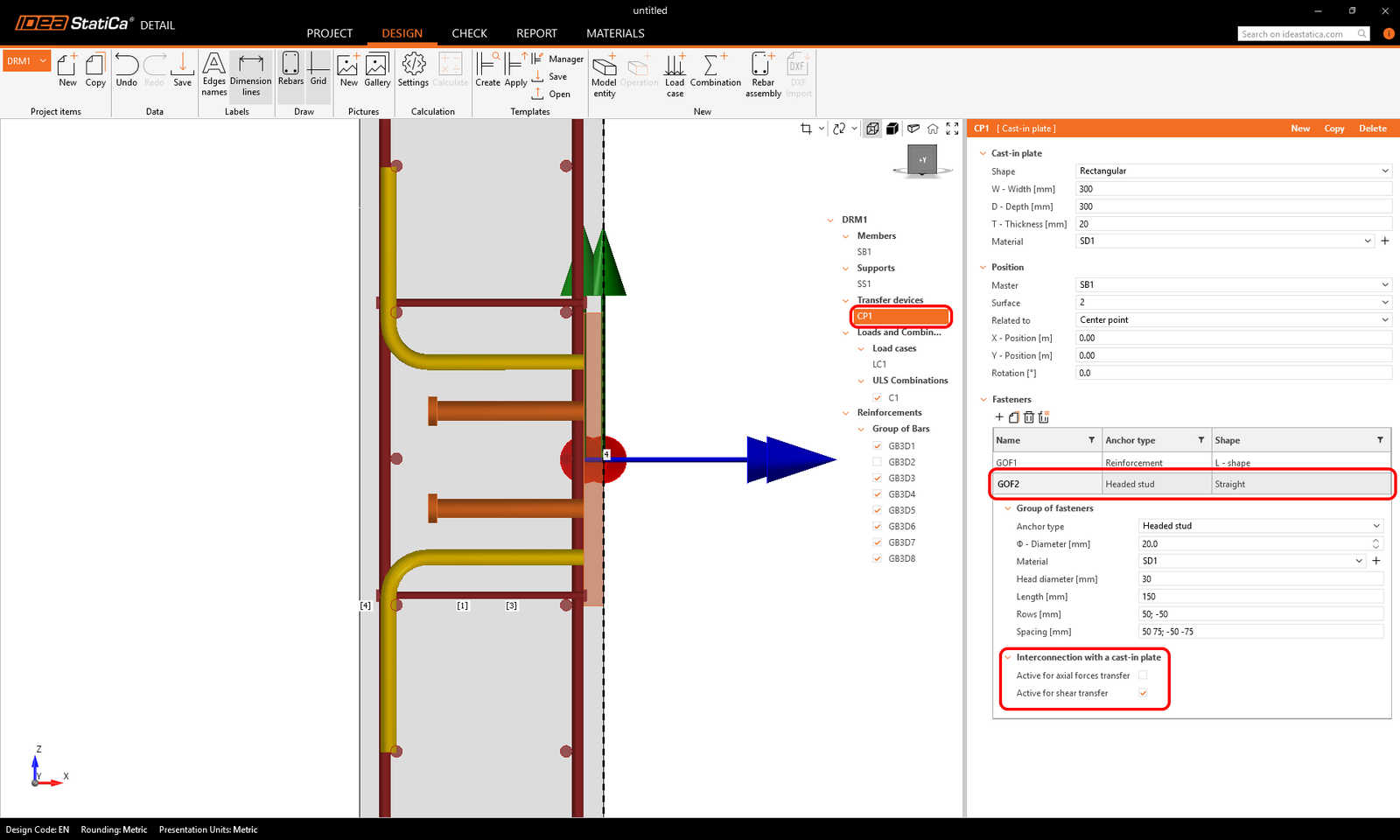

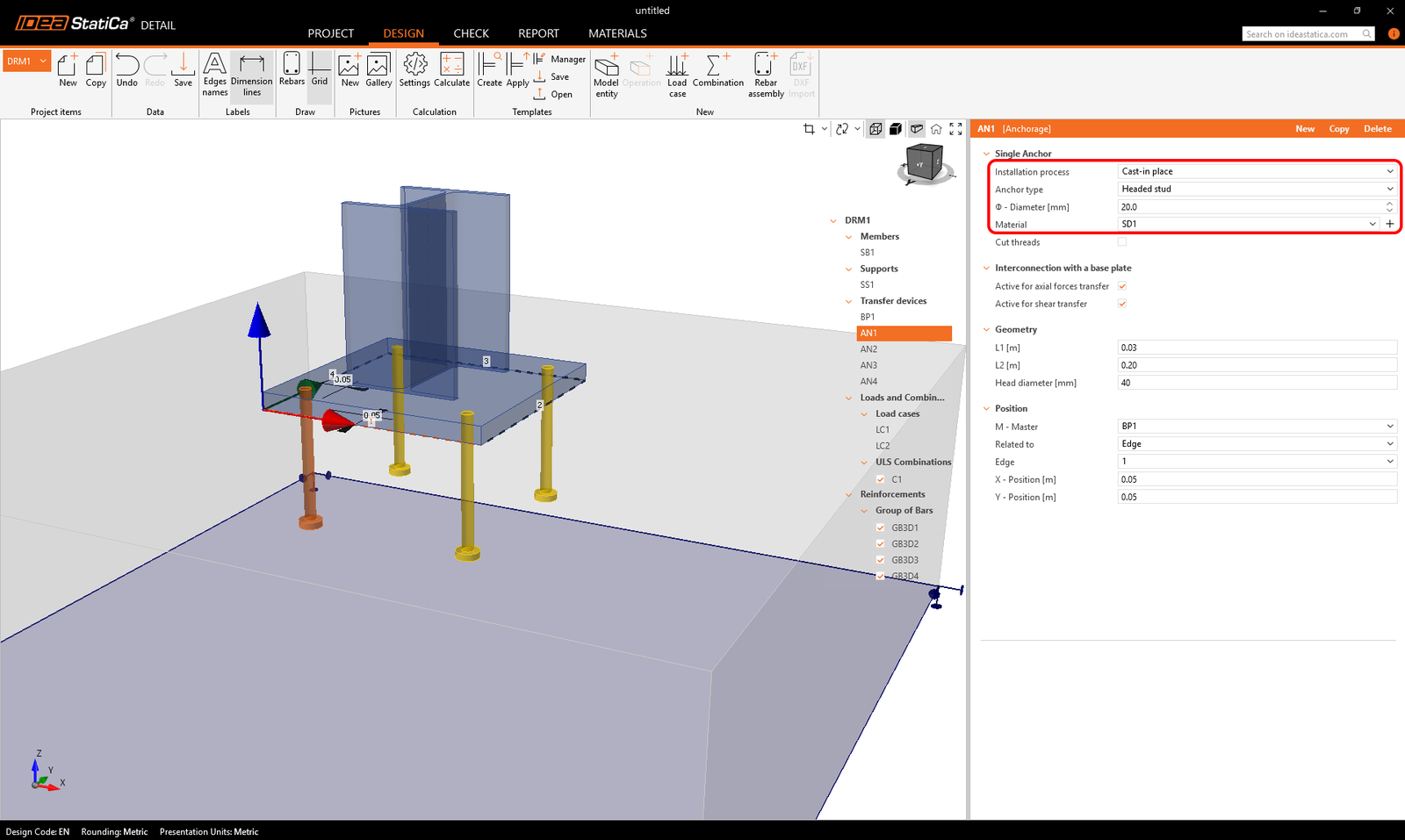

이 요소는 와셔 플레이트와 역학적으로 동일하게 거동하지만, MPRL에서 제공하는 해당 재료 등급이 지정됩니다. 헤디드 스터드는 현장 타설 엔티티 내에서 그룹으로 배열할 수도 있습니다.
새로운 제어 옵션을 통해 특정 하중 유형을 전달하는 앵커 그룹을 정의할 수 있습니다. 예를 들어, 스터드에는 전단력을 할당하고 철근이 인장 및 압축을 부담하도록 지정할 수 있습니다.
또한, 설계 기준 요구사항에 따라 인발 내력을 검증하기 위한 정지 기준이 도입되었습니다. 헤드-콘크리트 또는 와셔 플레이트-콘크리트 접촉에 대한 한계값은 관련 기준에 따라 산정되며, 규범적 참조 및 한계 힘에 대한 지배 공식을 포함한 전용 표로 제시됩니다.
사후 설치 앵커
1. 철근

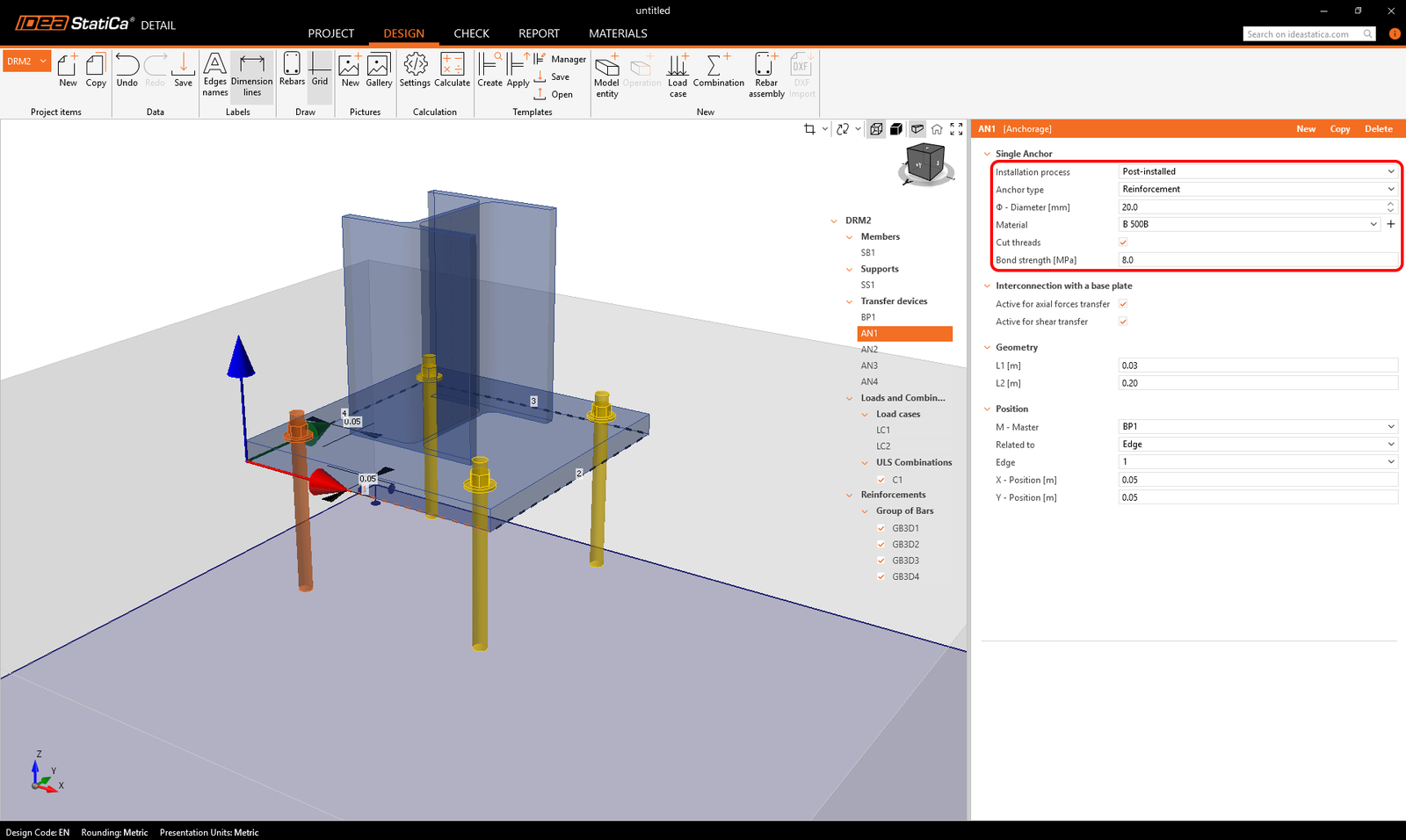

이 앵커는 드릴 구멍에 삽입되어 접착제를 사용하여 주변 콘크리트에 부착되는 철근으로 설계됩니다. 설계 부착 강도는 선택한 접착제 제품의 기술 문서를 기반으로 엔지니어가 직접 지정합니다.
2. 나사봉
사후 설치 철근과 동일한 방식으로 작동하지만, MPRL이 나사봉에 특화된 사전 정의된 표준 재료 등급을 제공한다는 장점이 있습니다.
IDEA StatiCa 연결 모듈 및 설계 기준과의 통합

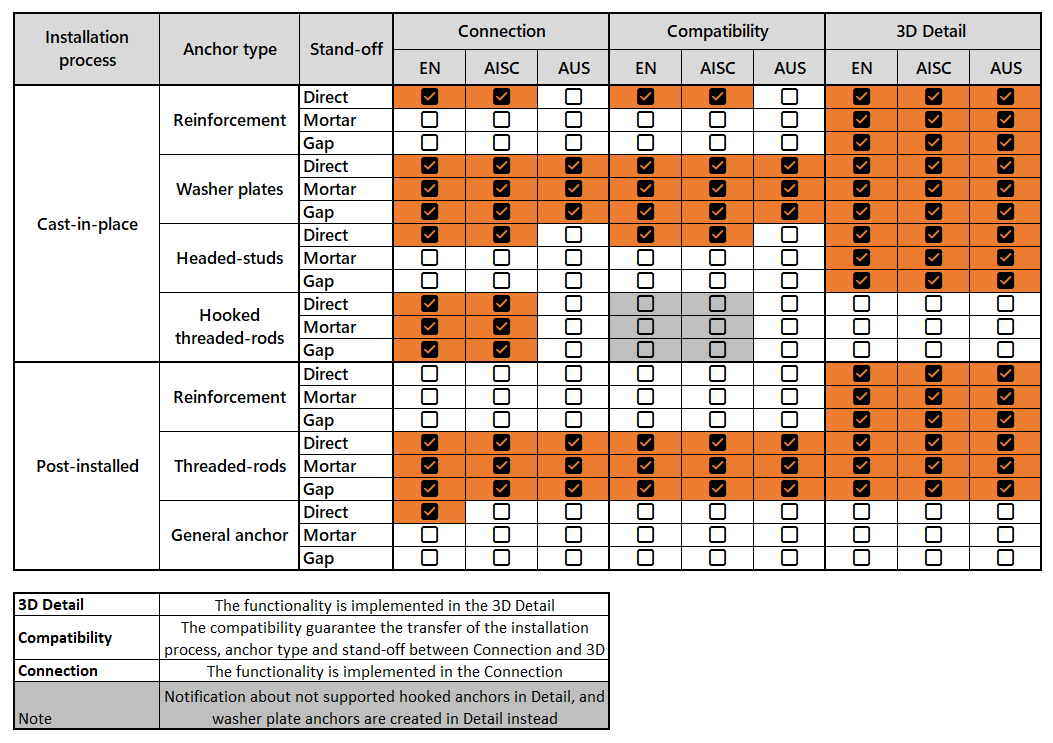

이러한 옵션은 IDEA StatiCa 연결 모듈과도 일관성을 유지합니다. 다양한 기준과의 정합 방식은 다음 표에서 확인할 수 있습니다.
정착 플레이트(베이스 플레이트, 현장 타설 플레이트) 옵션에 대한 자세한 내용은 별도 문서에서 확인할 수 있습니다.
출시: IDEA StatiCa 버전 25.0, 업데이트: 버전 25.1.
