Detail 中的几何类型

墙

墙是模型中可定义的最通用实体。该构件适用于多种情况，下面将详细说明。

首先，介绍构件的形状。墙的形状可定义为：

• 矩形

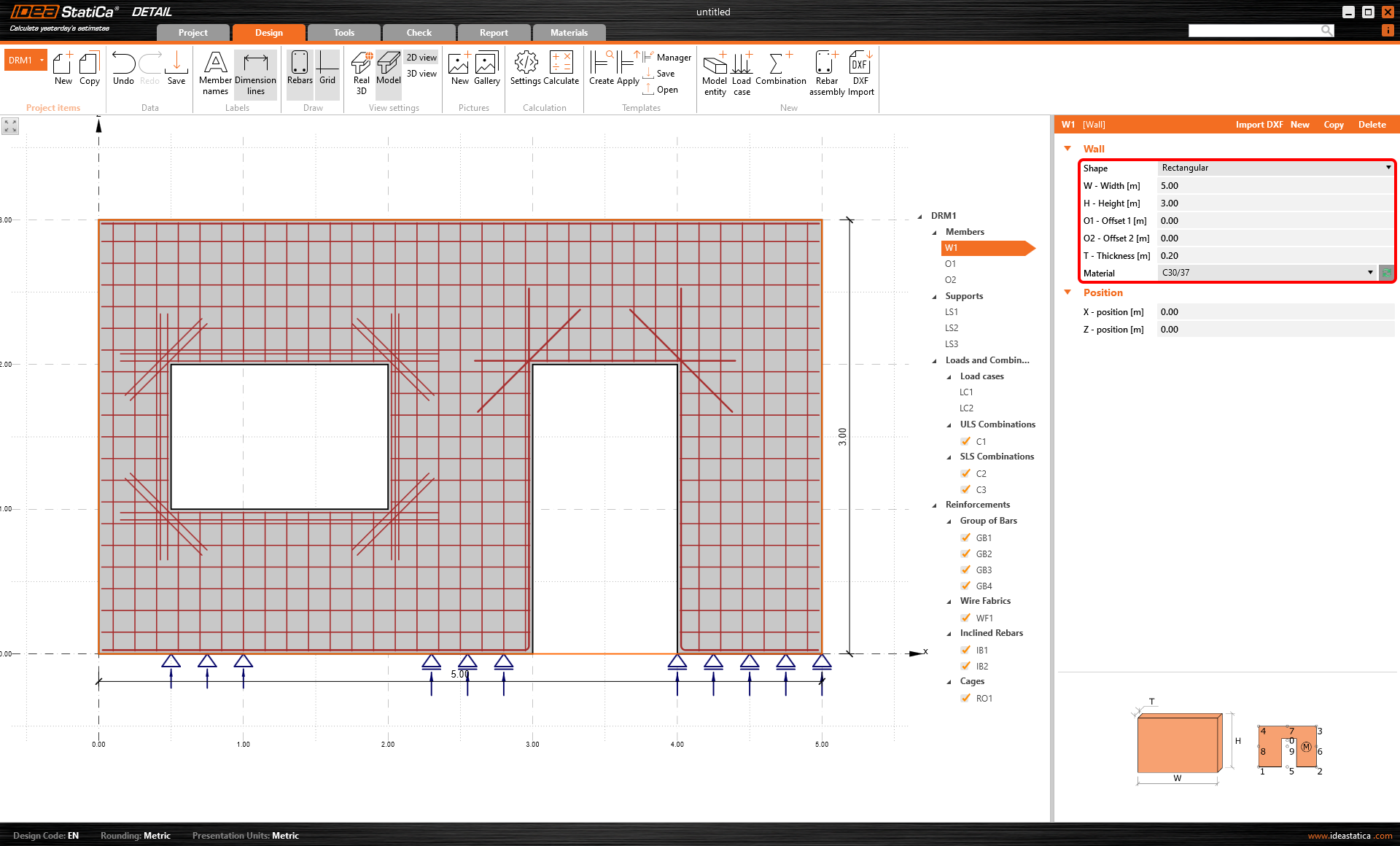

使用此选项，只需设置构件的宽度、高度、厚度，以及（如有必要）相对于左上角和右上角在 X 方向的偏移量。

• 多边形

如需更复杂的拓扑形式，可选择多边形形状。几何形状可通过在数据窗口中点击"编辑形状"按钮，然后在向导中使用相对于整体坐标系的 X 和 Z 方向坐标来定义。可通过右键单击坐标表来添加新行或删除现有行。

• 导入 DXF

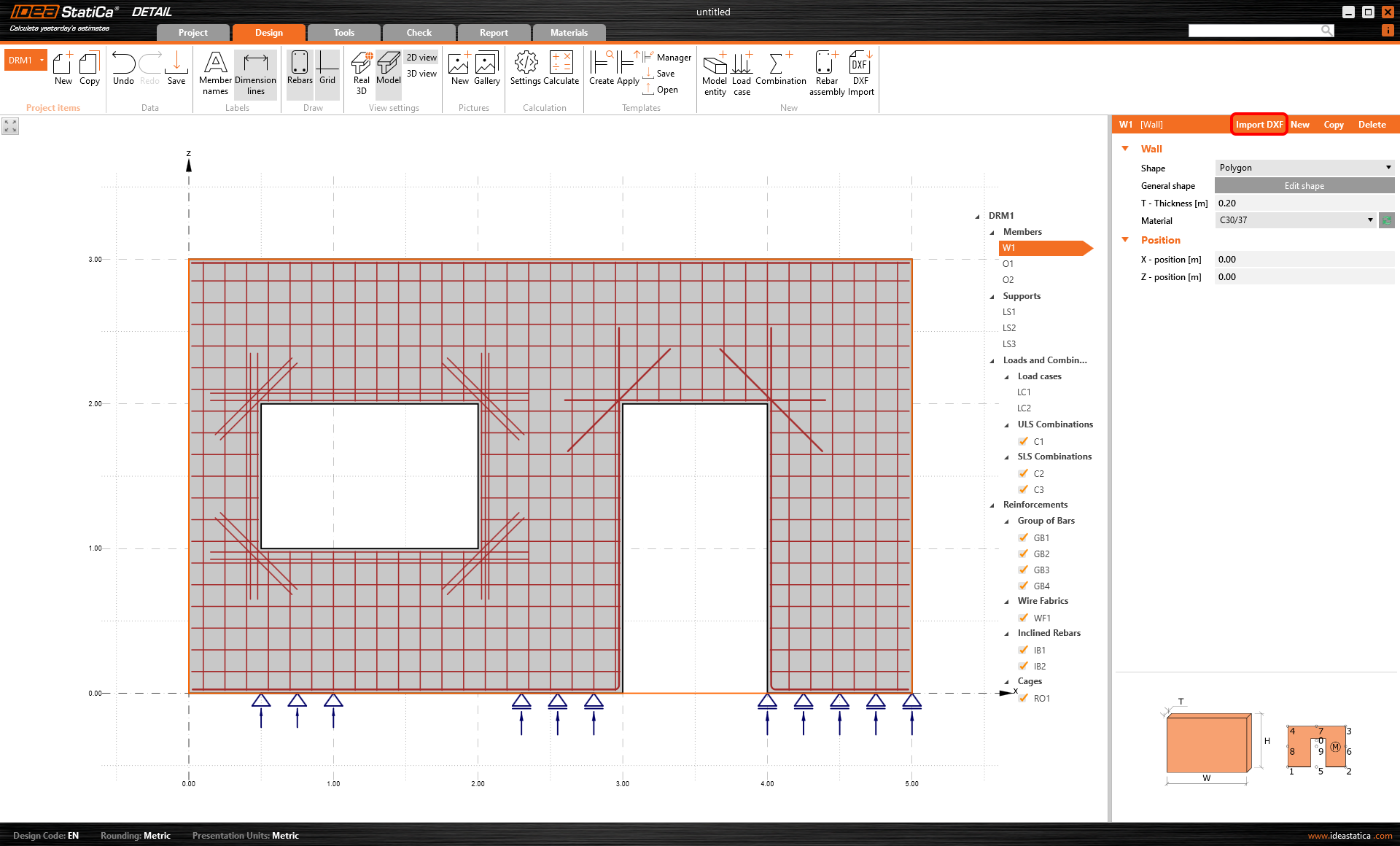

如果结构形状复杂或已有完成的图纸，可使用从 DXF 文件导入的功能快速定义几何形状。

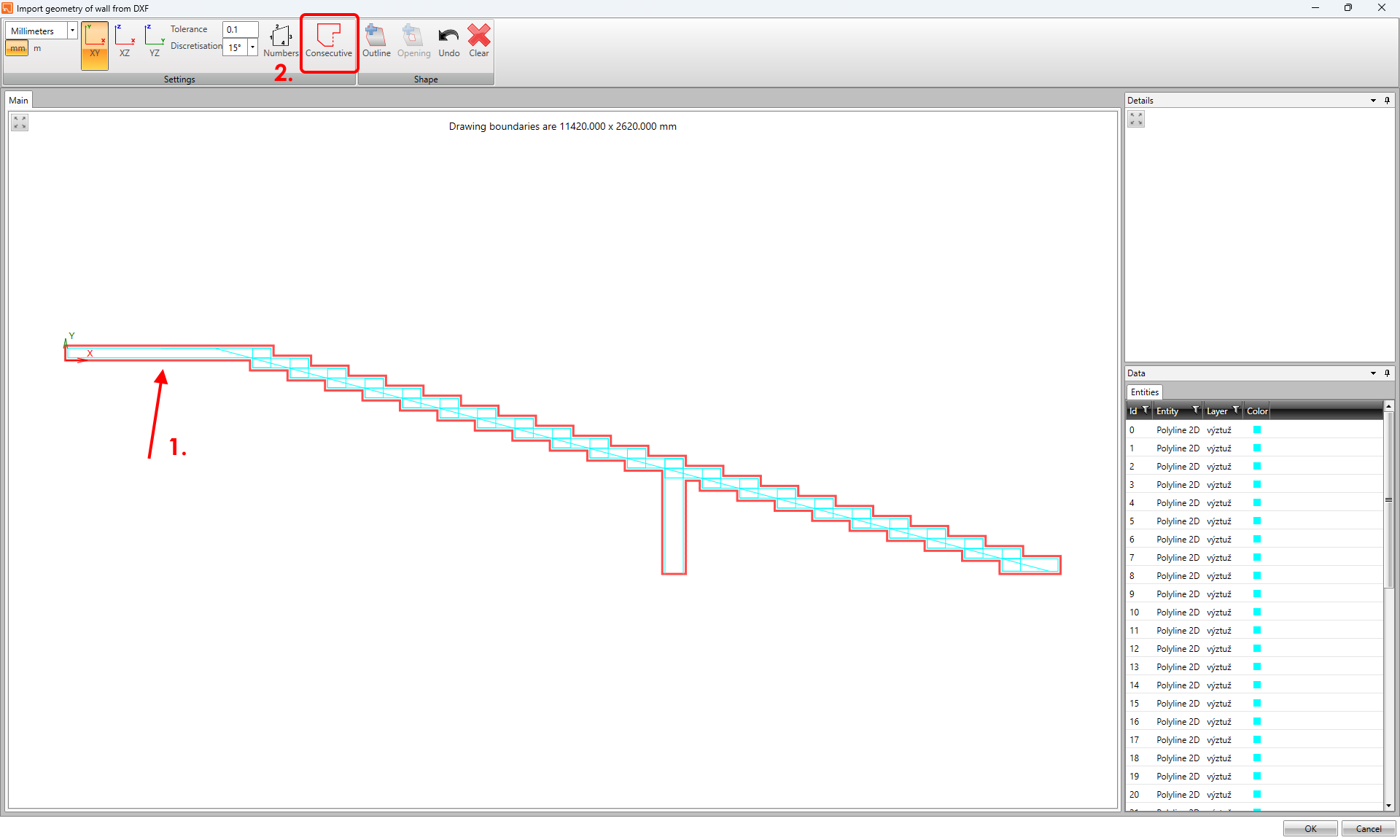

只需点击"导入 DXF"按钮，从存储中选择文件，然后开始选择结构轮廓。可在主图形窗口中逐条选择线段，或选择单条线段后点击顶部功能区中的"连续"按钮。

在向导中，可充分利用顶部功能区的各项功能——可更改单位、区分绘图所在的三个平面（XY、XZ 和 YZ）、设置曲线的容差和离散化参数、显示实体编号，以及直接添加开洞。此外，操作有误时可撤销步骤并清除选择。

此外，甚至可以将几何形状与钢筋一起导入！

现在，让我们总结正确定义墙构件所需了解的最重要信息。

• 所有类型的支座和传力装置均可用于此几何类型。
• 不能为墙添加截断端，结构必须作为整体定义。
• 所有类型的开洞均可应用。
• 最后同样重要的是，墙实体必须具有恒定的厚度。

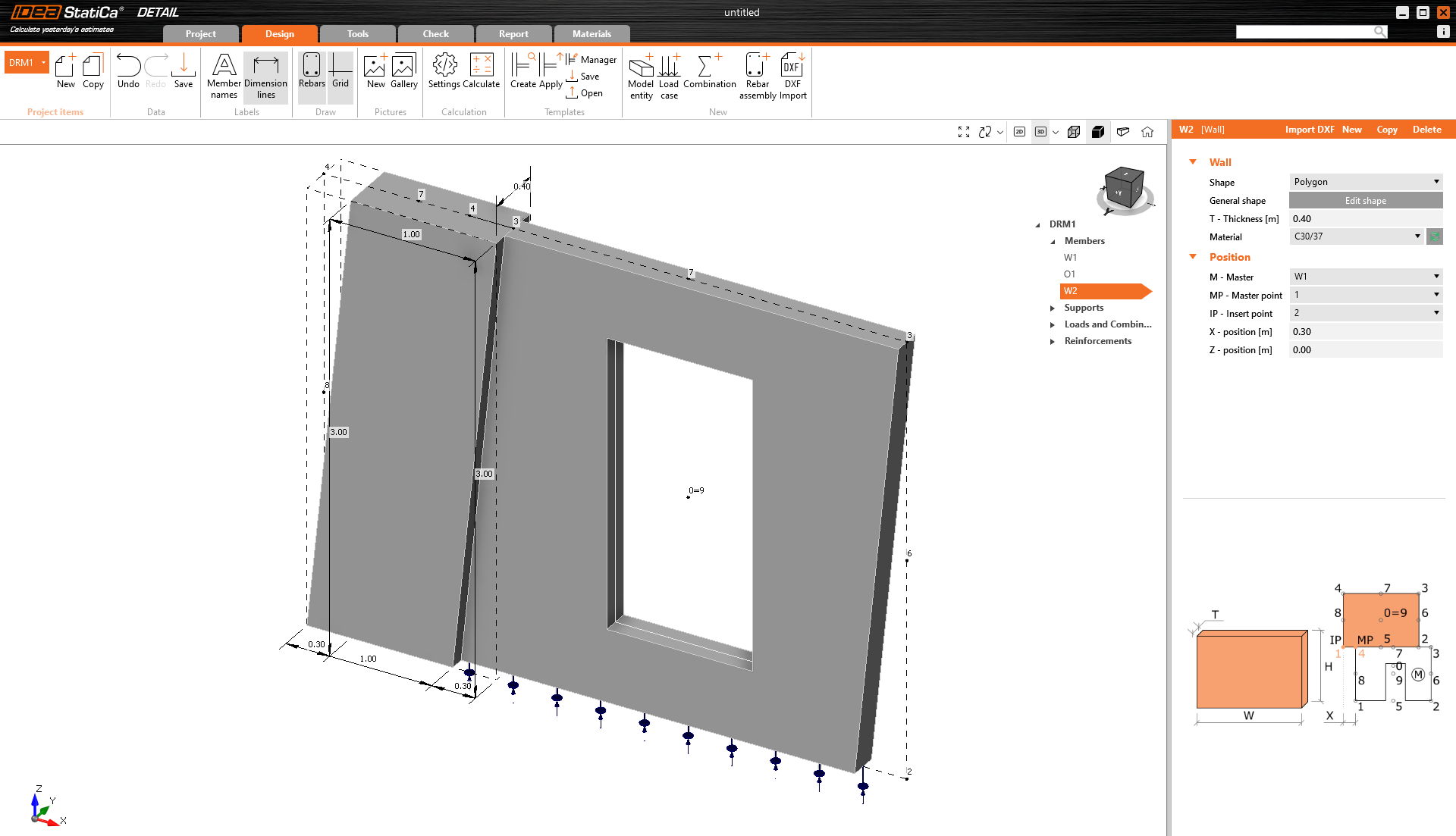

整个模型可由多个独立构件组成，软件将自动连接它们。墙之间的节点必须无间隙。此外，项目中每个墙构件可定义不同的厚度。请参见下图示例。

Beam

此构件可用于各种类型的梁。您可以选择对整根梁进行建模和分析，也可以仅关注特定区域——使用截断端选项处理不连续区域。

带开洞的整体鞍形梁示例

假设您已完成 B 区钢筋的设计和校核，只需关注梁的不连续区域，无需花费额外时间对整根梁进行建模。没问题！在这种情况下，建议对截断梁进行建模。

梁可在以下位置截断：

• 起始端
• 末端
• 或同时截断起始端和末端

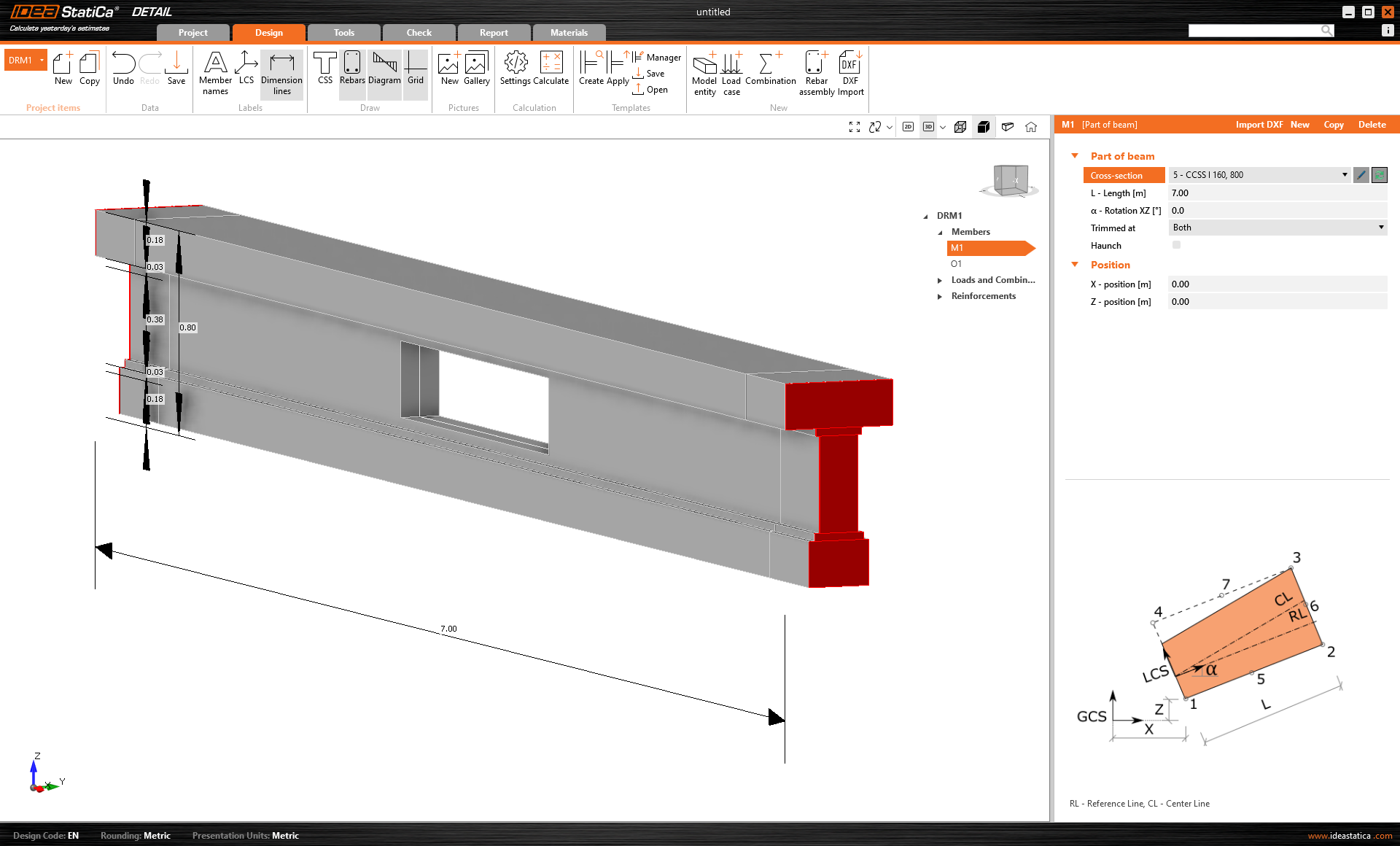

带截断端的梁示例

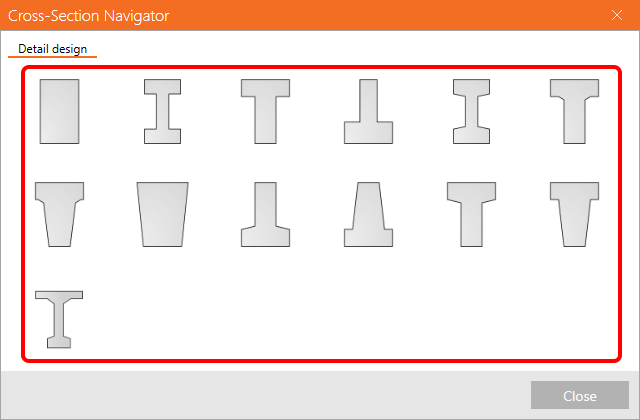

建模时，可从库中选择预定义的截面。

梁被定义为二维构件。梁的截面仅用于设置适当的厚度。

以下是梁构件的摘要：

• 所有类型的支座和传力装置均可用于此几何类型。
• 梁可在起始端、末端或两端同时截断。
• 所有类型的开洞均可应用。
• 结构可设置加腋——只需在数据窗口中勾选复选框并设置参数。

膝形节点

膝形节点是框架节点的一种类型——也是最常用的 D 区。有时在设计中可能被低估，但对其给予足够重视非常重要。借助 IDEA StatiCa Detail 软件这一强大工具，这项工作将变得轻松。

需要了解哪些重要信息？

• 与梁构件类似，膝形节点也使用从库中选择的截面来定义。
• 与墙和梁类型相比，膝形节点不能设置支座。在此情况下，只允许使用截断端或自由端。但所有类型的传力装置均可应用于结构。
• 所有类型的开洞均可应用。
• 结构可设置加腋——只需在数据窗口中勾选复选框并设置参数。此外，构件可按所需角度倾斜。

膝形节点的几何形状可以有所不同。在 Detail 软件中，可从三种选项中选择最合适的一种。

请参见下图，这三种结构使用相同的设置创建，仅节点类型不同。

十字形节点

此选项与膝形节点相同。有关特性，请参见上一段落。

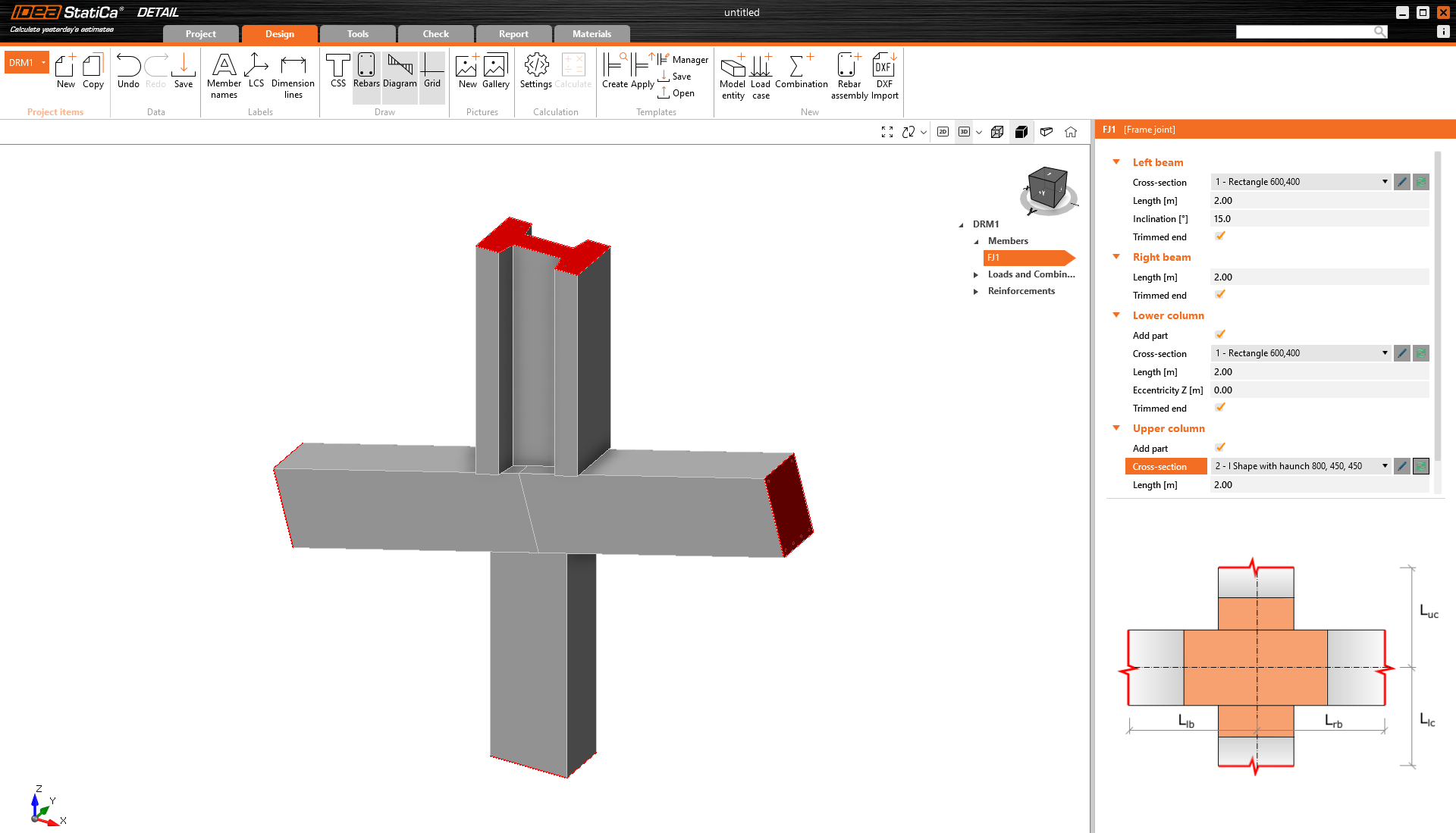

十字形节点有两种类型——等截面梁或等截面柱。区别如下图所示。

横隔板

横隔板在构件定义方面与墙完全相同。更多信息请参见墙的段落。

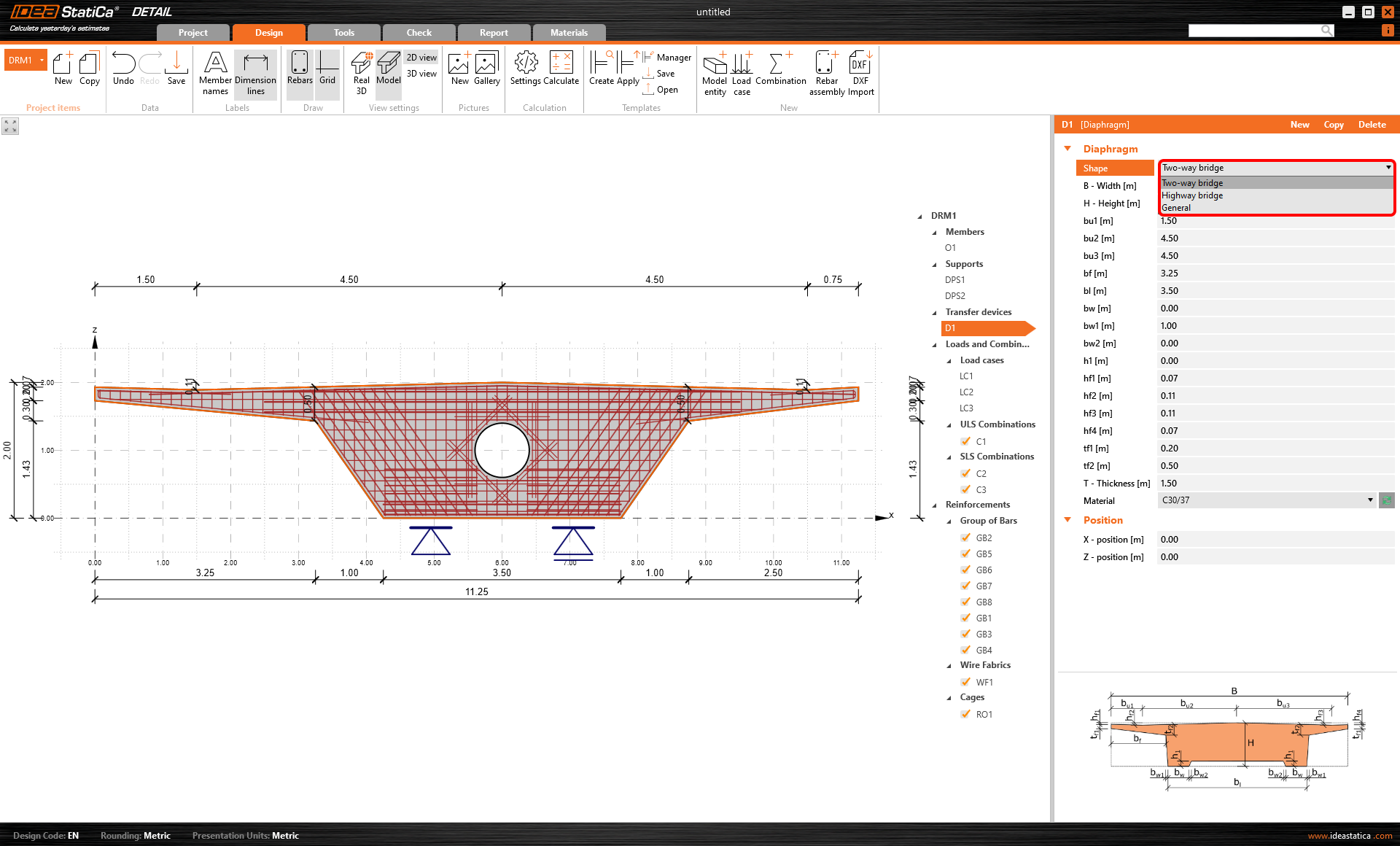

形状定义有三种方式：

• 双向桥
• 公路桥
• 通用——通过折线定义或从 DXF 文件导入

需要指出的是，这些构件（子区域）可分为两组。两组之间的区别在于构件厚度的定义方式：

• 墙和横隔板——恒定厚度
• 梁和节点——由截面定义的厚度

请注意，上述所有几何类型在软件中均被视为二维构件，因此只能传递平面内荷载，平面外力必须忽略不计。
