首先，让我们定义锚固长度的含义及其实际用途：ACI 318-19 通过锚固长度计算来确保钢筋在关键截面处能够发挥设计强度而不发生滑移。该长度取决于钢筋尺寸、类型、混凝土强度、钢筋涂层（如环氧涂层）以及约束条件。锚固长度用于确定钢筋必须伸入支座或搭接区域的距离，以实现设计所要求的完全抗拉或抗压承载力。相关要求在 ACI 318-19 第 25 章中规定。
ACI 318-19 注释第 R.25.4.1.1 节解释道："锚固长度的概念基于钢筋埋置长度范围内可达到的平均粘结应力。"
在 IDEA StatiCa Detail 中，锚固长度并非显式计算，而是直接通过 CSFM（协调应力场法）计算粘结应力和粘结强度。以下文章将有助于将粘结应力和力的计算与按 ACI 318 计算的锚固长度进行对比。
带弯钩的完全锚固钢筋

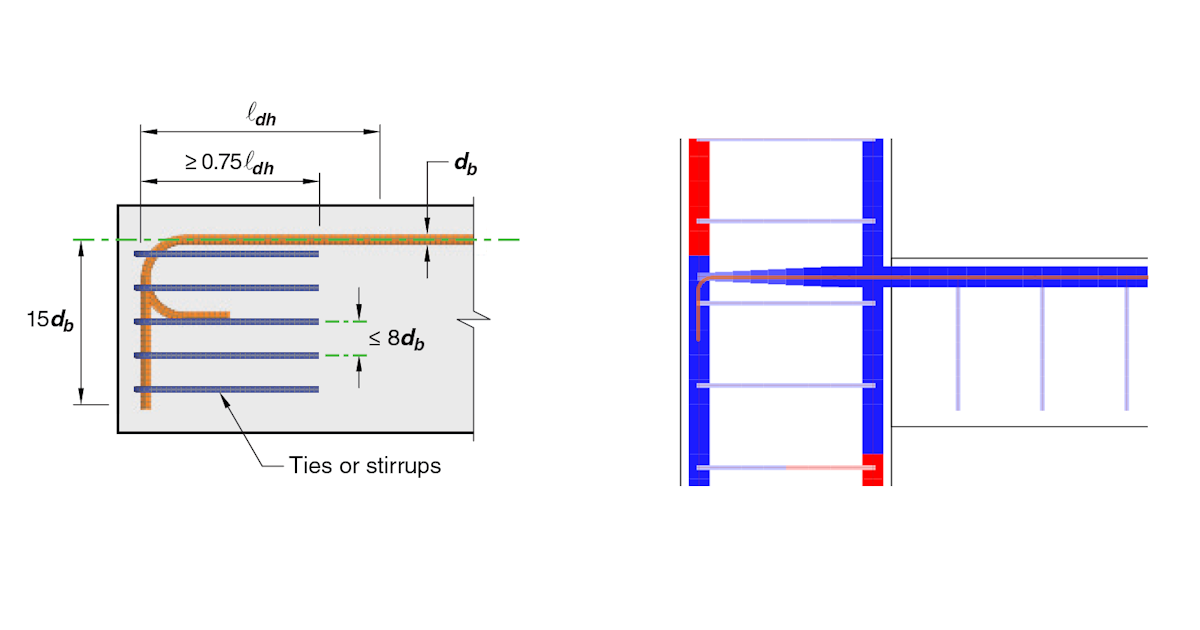

我们将通过这个简单示例，详细说明锚固长度在 IDEA StatiCa Detail 软件中的工作原理。我们将对一根终止于柱内的水平梁中所选钢筋进行分析。
水平梁的矩形截面尺寸为 400 x 200 mm。所考虑的钢筋为 4 根直径 12 mm 的钢筋。混凝土和钢材强度及其他输入参数如下图所示。
从图中可以确定，钢筋在梁的关键截面处将完全锚固。但让我们对此进行验证。对于标准弯钩，应使用 ACI 318-19 第 25.4.3.1 节中的计算方法。
ψ 系数的取值来自 ACI 318-19 表 25.4.3.2，其中 ψr 和 ψo 取最不利值。我们这样考虑是因为 Detail 软件无法直接确定这些系数。因此，模型的设置假定这两个系数始终取最不利值。这一点将在文章后续部分进一步讨论。
现在让我们来看看梁关键截面的受弯承载力应为多少。我们使用简单公式进行计算：
在 Detail 软件中，我们对悬臂梁施加了 50 kN 的力，该力距关键截面 1.9 m。从计算结果可以看出，模型仅能承受规定荷载的 68.9%，即最大可施加力为 0.689 x 50 = 34.5 kN。因此，由 Detail 软件确定的受弯承载力为 Mn = 34.5 x 1.9 = 65.5 kNm。
承载力略有提高，是由于对梁下表面受压区的计算更为精确，从而使压力和拉力合力之间的距离略大于公式计算结果。
同样重要的是，根据 ACI 318 第 21 章，ϕ 系数在本文后续部分将取值 ϕ = 1.0。
带弯钩的部分锚固钢筋
我们已经描述了一种通常明确的情况，并验证了钢筋完全锚固时的计算。但如果情况处于临界状态怎么办？或者锚固长度不足时会怎样？下面我们将展示 IDEA StatiCa Detail 软件如何处理这种情况。
根据前面的计算，我们知道按 ACI 318-19 第 25.4.3.1 节计算的 ldh 约为 245 mm。在以下示例中，我们将弯钩放置在距端部小于 245 mm 的位置，即 100 mm 处。
计算模型后，我们可以看到承载力显著下降。模型仅能承受 43.8% 的荷载，即 Mn = 21.9 x 1.9 = 41.6 kNm。
这显然是由于钢筋在关键截面处未完全锚固所致。现在的问题是，如何在软件中显示每根钢筋的锚固长度。如果查看"锚固"选项卡，可以在功能区中找到 Flim 变量。
Flim 是钢筋在特定点处可传递的极限（最大）力。从图中可以观察到，该值如何逐渐增大至最大值，该最大值对应于 As x fy。从钢筋端部到 Flim 最大值处的距离即为锚固长度。如果直接在模型中测量该距离，本例约为 250 mm（可根据有限单元数量推算，已知钢筋埋入柱内 100 mm，对应 3 个有限单元）。按 25.4.3.1 计算的锚固长度 ldh 约为 245 mm，两者吻合良好。
请注意，弯钩在软件中并非直接通过有限单元建模，而是作为特殊弹簧插入模型，以确保 Flim 值的正确发展。这也是上述结果中未显示弯钩的原因。
我们还可以看到，关键截面处的 Flim 为 118.1 kN。如果在计算 Mn 的公式中用 Flim 替换 As x fy，即可得到理论受弯承载力，该值与软件计算结果一致。
带直端的部分锚固钢筋
在前面的示例中，钢筋均以 90° 弯钩终止。现在我们将展示钢筋以直端（无弯钩）终止时的情况。在这种情况下，锚固长度按 ACI 318-19 第 25.4.2.3 节计算。在 Detail 软件中，我们将埋置长度保持为 100 mm，情况如下：
锚固长度迅速增加至两倍以上，模型承载力下降至带弯钩模型的约一半，不足完全锚固钢筋模型的三分之一。
我们还可以观察到，弯钩模型中 Flim 的初始值约为最大值的 30%，而自由端模型中逻辑上为 0%。
结论（关键实践原则总结）：
本文演示了 ACI 318-19 中定义的锚固长度如何在 IDEA StatiCa Detail 中实际实现和可视化。锚固长度是钢筋实现其完全强度而不发生滑移所需的埋置长度，取决于钢筋几何形状、混凝土强度和锚固类型等多种因素。软件通过 Flim 变量对这一行为进行建模，显示力沿钢筋的发展情况。用户可通过将埋置长度与 ACI 规定推导出的所需锚固长度进行比较，直接验证钢筋是否完全锚固。文章中的实际示例表明，锚固不足（例如埋置长度较短或缺少弯钩）会显著降低承载力，这在软件结果中得到了准确反映。因此，IDEA StatiCa Detail 使结构工程师能够验证锚固效率，并根据实际行为优化钢筋设计，从而提高安全性和规范符合性。
锚固长度的建模直接基于粘结强度。理论背景提供了实现方式的说明。
本文中的说明适用于 2D 和 3D 两种 Detail 模型类型。
