关于马歇尔大楼
马歇尔大楼提供约 18,100 平方米的空间，是伦敦政治经济学院（LSE）校园整体重建计划中的最新项目。由国际咨询与施工公司 Mace 担任总承包商，这座新旗舰建筑将设有十层上部楼层和两层地下室，并将容纳由 Thomas Hughes-Hallett 爵士和 Paul Marshall 爵士创立的马歇尔慈善与社会创业研究所，旨在提升私人捐助对公共利益的影响力、有效性和吸引力。
室内透视图。图片 © Grafton Architects
马歇尔大楼整体为混凝土框架结构，但在框架内设有若干整体钢结构构件，以提供必要的结构承载能力、实现预期的建筑设计理念，并保持更纤细的结构截面。

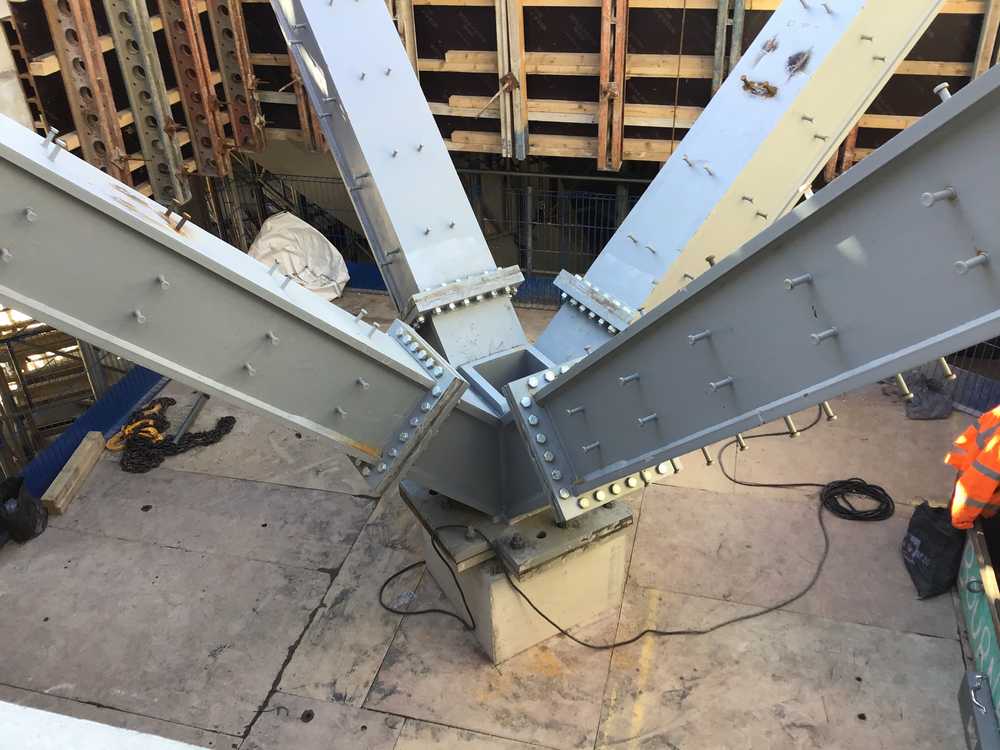

所有钢结构在建筑竣工后均将隐藏于视线之外，因为它们将全部被混凝土包裹，以与相邻结构融为一体。然而，钢结构中最引人注目的两个构件是两个树形结构，它们有助于创造开放式空间，并将大量荷载均匀传递至基础。

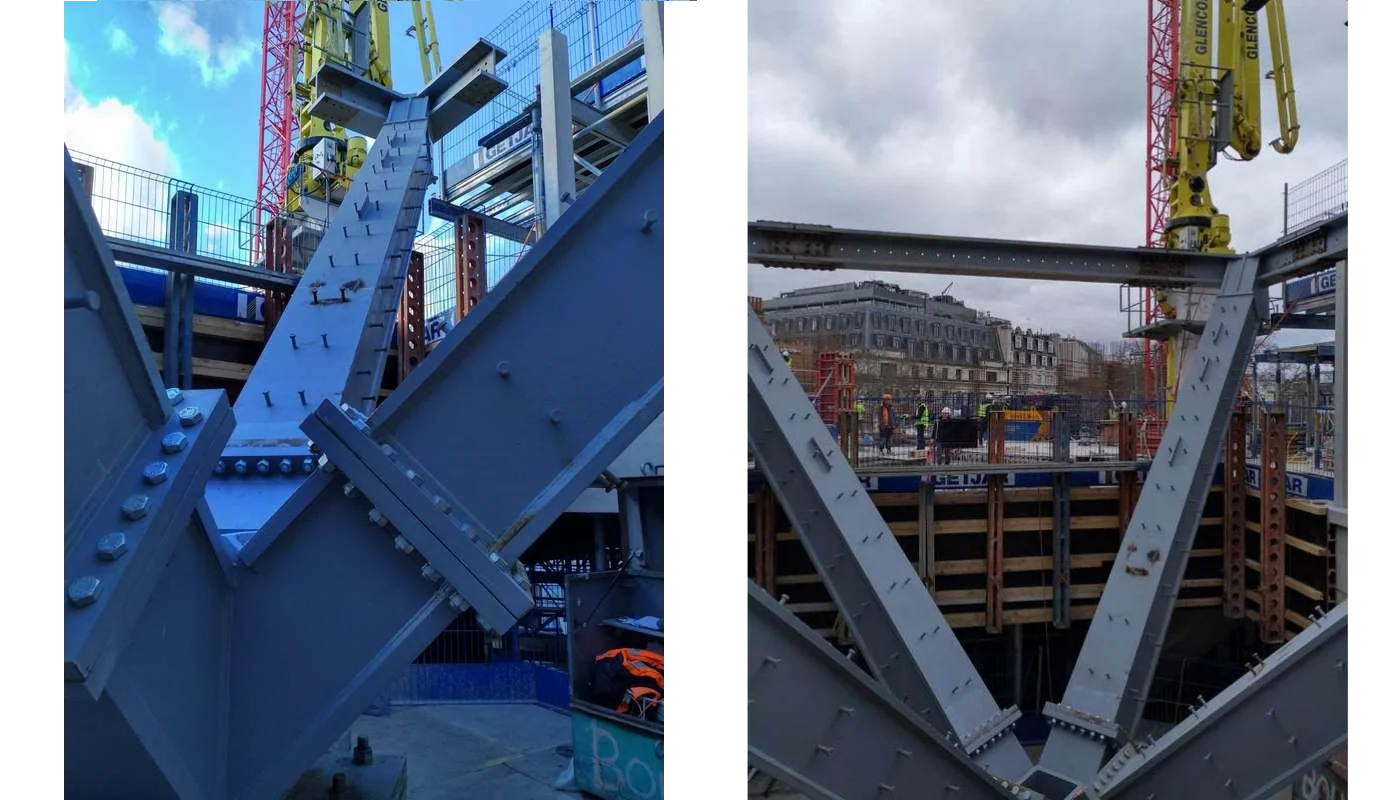

钢结构节点构件。图片 © Bourne Group
树形结构采用钢材，是因为四根分支共同承受约 3,500 吨的荷载，在现有结构空间条件下，混凝土方案不可行。同时，由于斜柱产生的荷载效应集中，钢材也被选为最适合的施工形式。
马歇尔大楼预计将于 2021 年秋季学期开始前竣工。
IDEA StatiCa 的应用

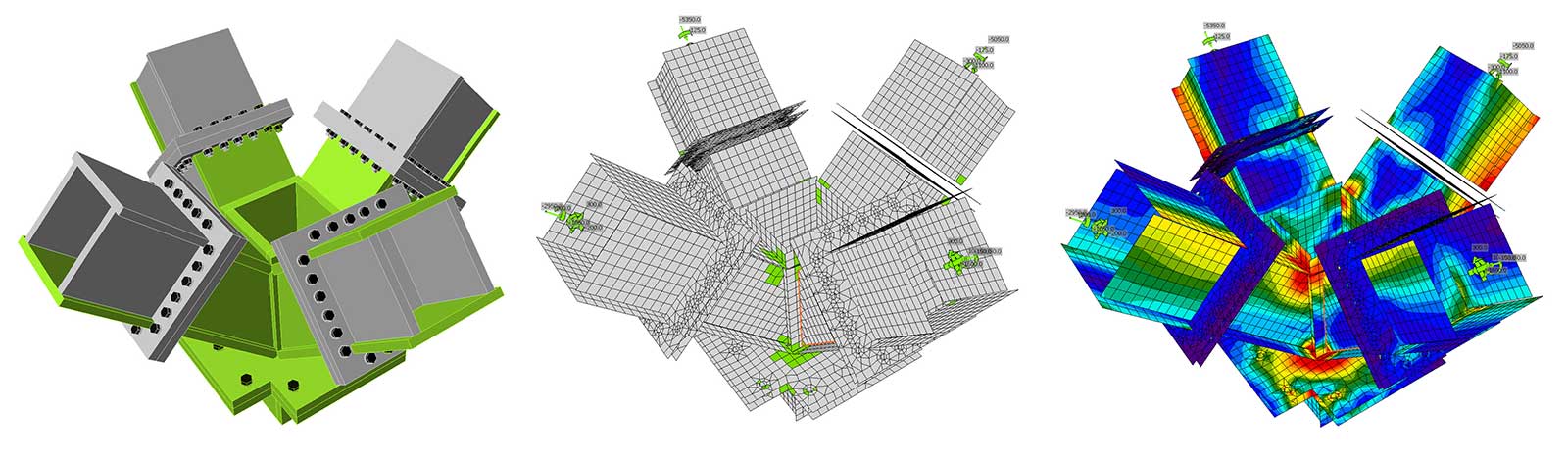

Bourne Group 的设计团队在 IDEA StatiCa 中建立模型，对构成树形结构的所有钢分支节点进行设计，并在各个连接器位置施加相应荷载。
这很好地反映了 节点在复杂荷载作用下的受力行为。此外，由于节点结构独特，确定一个能够保证所有焊缝均可充分施焊的制作顺序确实是一项挑战。

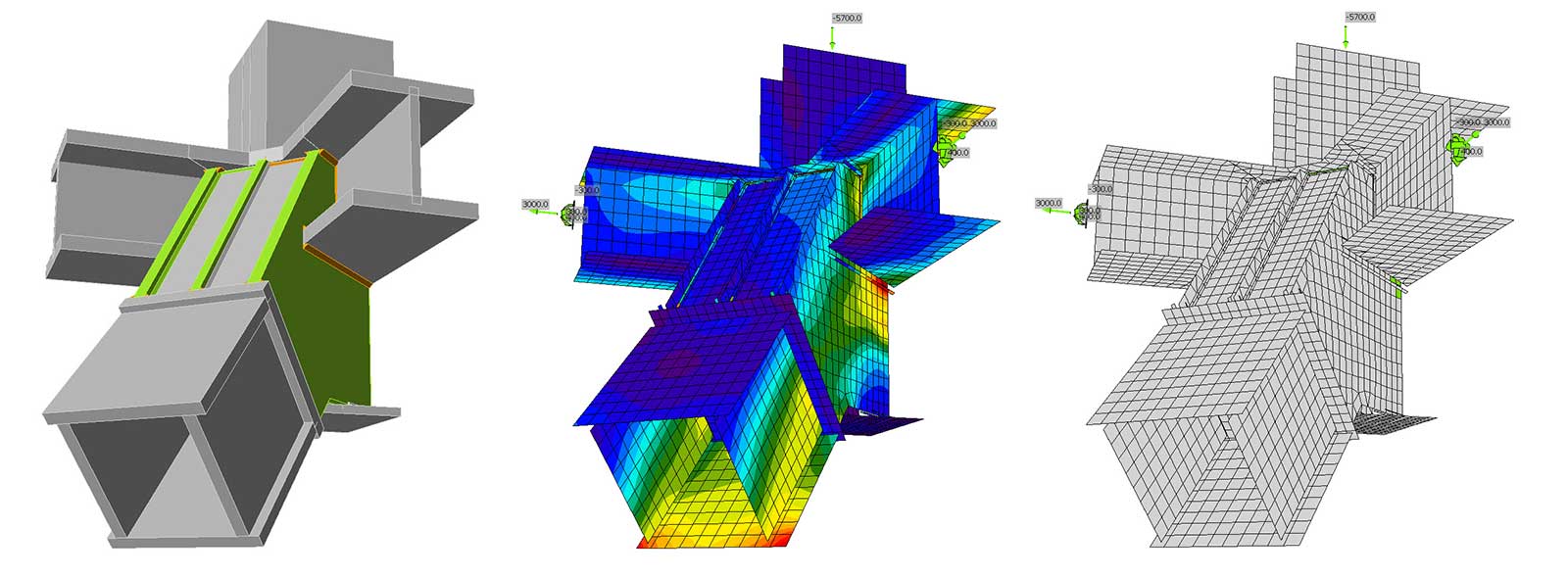

IDEA StatiCa 使团队能够 直观地识别材料中的峰值应力，并对构成节点的每个构件及其焊缝进行单独尺寸设计
成果
使用 IDEA StatiCa 对这些节点进行分析，可对节点施加 16 种独立荷载组合，通过自动计算节点中的最不利应力节省了时间。由于部分板件几何形状较为复杂，它们在 CAD 中以二维方式绘制，以便作为截面直接导入 IDEA StatiCa 模型并赋予厚度。
关于马歇尔大楼的更多信息：
| 建筑师 | Grafton Architects |
| 结构工程师 | AKT II |
| 钢结构承包商 | Bourne Steel |
| 总承包商 | Mace |
| 业主 | 伦敦政治经济学院 |
Mark Hill，副总监
Bourne Group Ltd
"IDEA StatiCa 能够对非常复杂的节点进行应力分析，且软件操作十分便捷。这为我们在马歇尔大楼主节点连接设计中提供了有力支持。"
关于作者：
Mark Hill 在 Bourne Group 工作了 13 年，大学毕业后即通过 Bourne 的毕业生培训计划加入公司。他现任 Bourne 工程部副总监，负责管理多个项目的结构设计工作。
