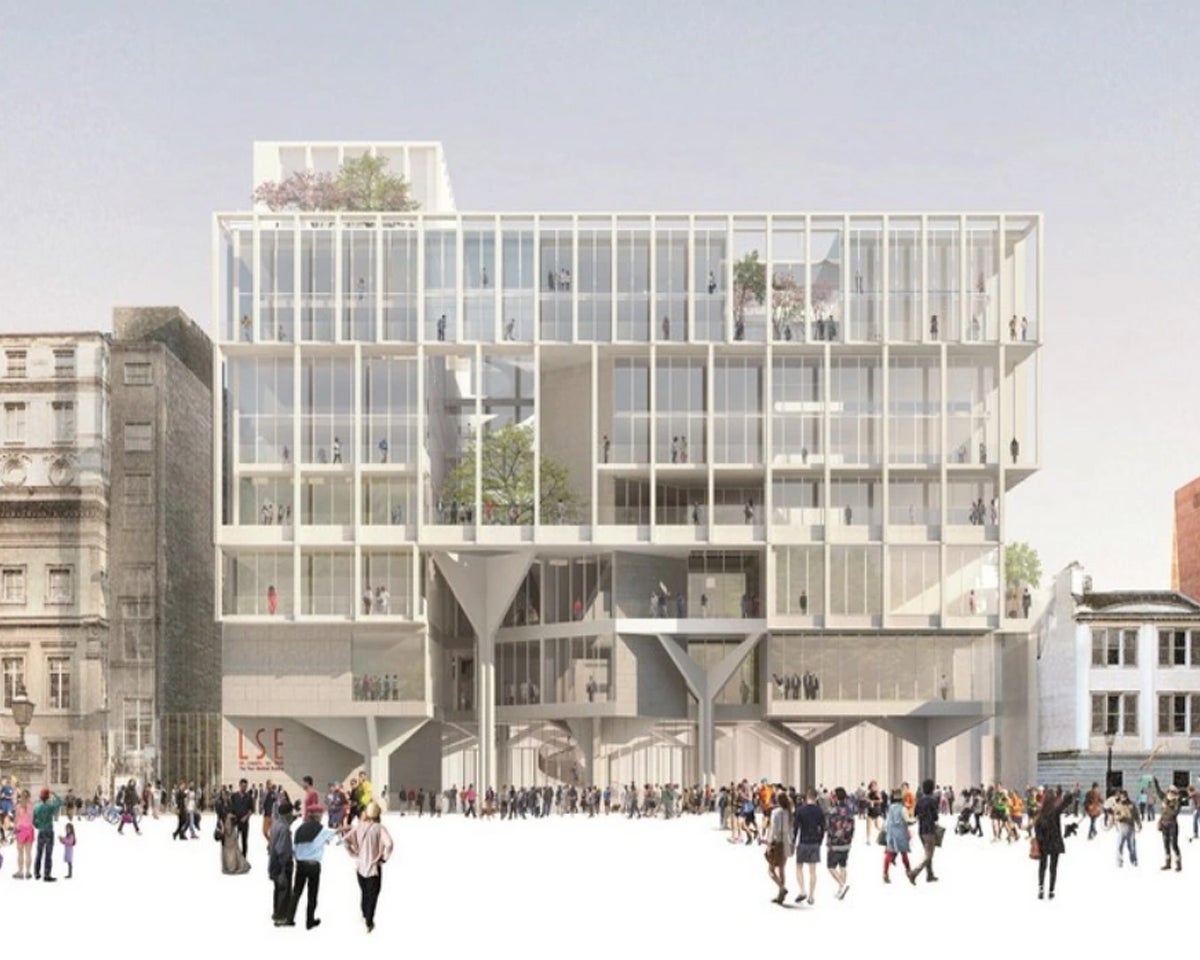

Despre Clădirea Marshall
Cu o suprafață de aproximativ 18.100 m², Clădirea Marshall este cel mai recent proiect din programul de reamenajare a campusului London School of Economics and Political Science (LSE). Cu antreprenorul general Mace – compania internațională de consultanță și construcție – care coordonează execuția, noua clădire emblematică va avea zece etaje superioare și două niveluri de subsol și va găzdui The Marshall Institute for Philanthropy and Social Entrepreneurship, fondat de Sir Thomas Hughes-Hallett și Sir Paul Marshall pentru a îmbunătăți impactul, eficiența și atractivitatea contribuțiilor private la binele public.
Perspectivă interioară. Imagine © Grafton Architects
În ansamblu, Clădirea Marshall este o structură cu cadre din beton, însă în cadrul acesteia există o serie de elemente structurale din oțel, introduse pentru a asigura capacitatea portantă necesară, pentru a realiza viziunea arhitecturală dorită și pentru a menține profile structurale mai zvelte.
Toate elementele metalice vor fi ascunse vederii în clădirea finalizată, deoarece vor fi înglobate în beton pentru a se integra cu structurile adiacente. Cu toate acestea, două dintre cele mai vizibile elemente realizate din oțel sunt două structuri în formă de copac, care contribuie la crearea unor spații cu plan deschis și la transferul uniform al încărcărilor substanțiale către fundații.
Element de îmbinare metalică. Imagine © Bourne Group
Oțelul a fost utilizat pentru structurile în formă de copac deoarece cele patru ramuri susțin împreună aproximativ 3.500 t, ceea ce nu era fezabil în beton, date fiind zonele structurale disponibile. Oțelul a fost ales și ca cea mai potrivită formă de construcție datorită concentrării încărcărilor provenite din stâlpii înclinați.
Clădirea Marshall urmează să fie finalizată înainte de începerea semestrului de toamnă 2021.
Utilizarea IDEA StatiCa
Echipa de proiectare a Grupului Bourne a creat modele în IDEA StatiCa pentru a proiecta îmbinările tuturor ramurilor metalice care alcătuiesc structurile în formă de copac, aplicând încărcările la fiecare dintre locațiile individuale ale cuplajelor.
Aceasta a oferit o reprezentare fidelă a modului în care nodurile se comportau sub încărcările complexe la care erau supuse. Mai mult, datorită structurii unice a nodurilor, stabilirea unei secvențe de fabricație care să permită accesul adecvat la toate sudurile a reprezentat cu adevărat o provocare.
IDEA StatiCa a permis echipei să identifice vizual tensiunile de vârf din material și să dimensioneze individual fiecare element și sudura sa care alcătuiau nodurile
Rezultate
Utilizarea IDEA StatiCa pentru efectuarea analizei acestor îmbinări a permis aplicarea a 16 combinații de încărcare separate la nod, economisind timp prin calcularea automată a tensiunilor maxime prin noduri. Datorită complexității geometriei unor plăci, acestea au fost desenate în 2D în CAD pentru a putea fi importate direct în modelele IDEA StatiCa ca profil și li s-a atribuit o grosime.
Widget #NaN: testimonial
Name: Steel - EMEA - Mark Hill - Testimonial - Bourne Group - UK - IDEA StatiCa allows a stress analysis
ID: b7f51168-a3cc-4037-a079-db848bdcf8cf
Show Raw Data
{
"companies": {
"name": "Company",
"type": "modular_content",
"value": [
"bourne_group_ltd"
],
"linkedItems": [
{
"elements": {
"name": {
"name": "Company name",
"type": "text",
"value": "Bourne Group Ltd"
},
"company_types": {
"name": "Company type",
"type": "taxonomy",
"value": [
{
"name": "Fabricator",
"codename": "fabricator"
}
],
"taxonomyGroup": "company_type"
},
"perex": {
"name": "Perex",
"type": "text",
"value": "Grupul Bourne, înființat în 1946, este unul dintre cei mai importanți specialiști din Marea Britanie în furnizarea, fabricarea și montajul structurilor metalice pentru o gamă largă de sectoare de piață, inclusiv Aviație, Comercial, Infrastructură, Energie și proiecte complexe de reabilitare. Cu o cifră de afaceri de grup de peste 70 de milioane de lire sterline, Grupul Bourne este unul dintre cei mai mari specialiști în structuri metalice din Marea Britanie, după venituri, rămâne în proprietate privată și gestionează și angajează peste 200 de profesioniști în construcții la nivel național."
},
"content": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Content",
"type": "rich_text",
"value": "<p><br></p>"
},
"logo": {
"name": "Logo",
"type": "asset",
"value": [
{
"name": "bourne.png",
"description": null,
"type": "image/png",
"size": 17853,
"url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/7bc06f12-e700-4c46-a678-23a04e14314f/bourne.png",
"width": 450,
"height": 316,
"renditions": {}
}
]
},
"website": {
"name": "Website",
"type": "text",
"value": "https://www.bournegroup.ltd"
},
"country_74e5565__countries": {
"name": "Country",
"type": "custom",
"value": "[\"GB\"]"
},
"regions": {
"name": "Region",
"type": "taxonomy",
"value": [
{
"name": "EMEA",
"codename": "emea"
}
],
"taxonomyGroup": "region"
},
"content_priority__value": {
"name": "Content priority value",
"type": "number",
"value": 50
},
"url_slug": {
"name": "Url slug",
"type": "url_slug",
"value": "bourne-group-ltd"
},
"unique_url_slug": {
"name": "Unique URL slug",
"type": "custom",
"value": "[\"bourne-group-ltd\",\"[autogenerated]\"]"
},
"content_settings__sitemap": {
"name": "Show in sitemap",
"type": "multiple_choice",
"value": []
},
"content_settings__robots": {
"name": "Search engine indexing",
"type": "multiple_choice",
"value": []
},
"content_settings__is_hidden": {
"name": "Hidden nested content",
"type": "multiple_choice",
"value": []
},
"content_settings__is_topped": {
"name": "Topped",
"type": "multiple_choice",
"value": []
},
"metadata__page_title": {
"name": "Page title",
"type": "text",
"value": ""
},
"metadata__page_description": {
"name": "Page description",
"type": "text",
"value": ""
},
"metadata__page_keywords": {
"name": "Page keywords",
"type": "text",
"value": ""
},
"metadata__canonical_url": {
"name": "Canonical URL",
"type": "text",
"value": ""
},
"metadata__og_title": {
"name": "OG:title",
"type": "text",
"value": ""
},
"metadata__og_description": {
"name": "OG:description",
"type": "text",
"value": ""
},
"metadata__og_image": {
"name": "OG:image",
"type": "asset",
"value": []
},
"translation__translation_connector": {
"name": "Translation Connector",
"type": "taxonomy",
"value": [],
"taxonomyGroup": "languages"
},
"translation__force_translation": {
"name": "Force translation",
"type": "multiple_choice",
"value": []
},
"translation__translate_standalone_nested_content_items": {
"name": "Translate standalone nested content items",
"type": "multiple_choice",
"value": []
},
"translation__last_translation": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Last translation",
"type": "rich_text",
"value": "<p>Translation info:</p>\n<ul>\n <li>cs-CZ: Never translated</li>\n <li>de-DE: Never translated</li>\n <li>en-US: Never translated</li>\n <li>es-ES: Never translated</li>\n <li>fr-FR: Never translated</li>\n <li>hu-HU: Never translated</li>\n <li>it-IT: Never translated</li>\n <li>nl-NL: Never translated</li>\n <li>pt-PT: Never translated</li>\n <li>ro-RO: Translated on 16.4.2026 22:11</li>\n <li>ru-RU: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n <li>Publish info is available only in the main language</li>\n</ul>"
},
"translation__ai_translated": {
"name": "AI translated",
"type": "multiple_choice",
"value": [
{
"name": "Translated",
"codename": "translated"
}
]
},
"page_tree_settings__page_label": {
"name": "Page label",
"type": "text",
"value": ""
},
"page_tree_settings__path_segment": {
"name": "Path segment",
"type": "text",
"value": ""
},
"page_tree_settings__breadcrumb_style": {
"name": "Breadcrumb style",
"type": "multiple_choice",
"value": []
},
"page_tree_settings__hide_in_breadcrumbs": {
"name": "Hide in breadcrumbs",
"type": "multiple_choice",
"value": []
}
},
"system": {
"codename": "bourne_group_ltd",
"collection": "default",
"id": "6832ad0d-353d-43be-8388-8cd4544ef178",
"language": "ro-RO",
"lastModified": "2026-04-16T20:11:21.2134091Z",
"name": "Bourne Group Ltd",
"sitemapLocations": [],
"type": "company",
"workflowStep": "published",
"workflow": "default"
}
}
]
},
"text": {
"name": "Text",
"type": "text",
"value": "IDEA StatiCa permite efectuarea unei analize de tensiuni pentru îmbinări foarte complexe, iar software-ul este foarte ușor de utilizat. Acest lucru a sprijinit proiectarea îmbinărilor noastre pentru nodurile principale ale clădirii The Marshall Building."
},
"author": {
"name": "Author",
"type": "text",
"value": "Mark Hill"
},
"author_position": {
"name": "Author position",
"type": "text",
"value": "Director Asociat"
},
"author_photo": {
"name": "Author photo",
"type": "asset",
"value": [
{
"name": "Mark Hill.jpg",
"description": null,
"type": "image/jpeg",
"size": 19277,
"url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/9893b18e-a31d-4751-bf46-b7ea5072acd8/Mark%20Hill.jpg",
"width": 400,
"height": 400,
"renditions": {}
}
]
},
"product_group": {
"name": "Product group",
"type": "taxonomy",
"value": [
{
"name": "Connection design",
"codename": "connection_design"
},
{
"name": "Steel",
"codename": "steel"
}
],
"taxonomyGroup": "product_group"
},
"region": {
"name": "Region",
"type": "taxonomy",
"value": [
{
"name": "EMEA",
"codename": "emea"
}
],
"taxonomyGroup": "region"
},
"show_on_company_detail": {
"name": "Show on Company detail",
"type": "multiple_choice",
"value": []
},
"translation__translation_connector": {
"name": "Translation Connector",
"type": "taxonomy",
"value": [],
"taxonomyGroup": "languages"
},
"translation__force_translation": {
"name": "Force translation",
"type": "multiple_choice",
"value": []
},
"translation__translate_standalone_nested_content_items": {
"name": "Translate standalone nested content items",
"type": "multiple_choice",
"value": []
},
"translation__last_translation": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Last translation",
"type": "rich_text",
"value": "<p>Translation info:</p>\n<ul>\n <li>cs-CZ: Never translated</li>\n <li>de-DE: Never translated</li>\n <li>en-US: Never translated</li>\n <li>es-ES: Never translated</li>\n <li>fr-FR: Never translated</li>\n <li>hu-HU: Never translated</li>\n <li>it-IT: Never translated</li>\n <li>ko-KR: Never translated</li>\n <li>nl-NL: Never translated</li>\n <li>pl-PL: Never translated</li>\n <li>pt-PT: Never translated</li>\n <li>ro-RO: Translated on 12.5.2026 12:36</li>\n <li>ru-RU: Never translated</li>\n <li>th-TH: Never translated</li>\n <li>tr-TR: Never translated</li>\n <li>vi-VN: Never translated</li>\n <li>zh-CN: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n <li>Publish info is available only in the main language</li>\n</ul>"
},
"translation__ai_translated": {
"name": "AI translated",
"type": "multiple_choice",
"value": [
{
"name": "Translated",
"codename": "translated"
}
]
}
}
Mai multe informații despre Clădirea Marshall:
| Arhitect | Grafton Architects |
| Inginer structurist | AKT II |
| Antreprenor structuri metalice | Bourne Steel |
| Antreprenor general | Mace |
| Client principal | London School of Economics |
Mark Hill, Director Asociat
Bourne Group Ltd
„IDEA StatiCa permite efectuarea unei analize de tensiuni pe îmbinări foarte complexe, iar software-ul este foarte ușor de utilizat. Aceasta a facilitat proiectarea îmbinărilor pentru nodurile principale ale Clădirii Marshall."
Despre autor:
Mark Hill lucrează pentru Grupul Bourne de 13 ani, alăturându-se imediat după absolvirea universității prin programul de formare pentru absolvenți al Bourne. În prezent este Director Asociat al departamentului Bourne Engineering și coordonează proiectarea structurală pe diverse proiecte.
