1 Dự án mới
Khởi động IDEA StatiCa (tải xuống phiên bản mới nhất) và chọn ứng dụng Connection.
Tạo một dự án mới bằng cách chọn mẫu khởi đầu từ trình hướng dẫn gần nhất với thiết kế mong muốn. Điền tên, chọn mác thép S355, tiêu chuẩn thiết kế Eurocode, và nhấn Create project.
2 Hình học
Chúng ta sẽ bắt đầu với việc định nghĩa tiết diện tùy chỉnh được tổ hợp từ ba tiết diện khác nhau.
Nhấp chuột phải vào cấu kiện đứng C và mở menu ngữ cảnh với các thao tác có sẵn. Sử dụng nút Plus để thêm tiết diện mới.
Chuyển đến tab Welded, Composed, và chọn General steel cross-section để thêm hình dạng do người dùng định nghĩa.
Trong Cross-section editor, bắt đầu bằng cách thêm một tiết diện chữ I mới.
Và chuyển hồ sơ được chọn sẵn sang IPE270.
Sau đó nhấp New để thêm tiết diện khác và chọn Sections T (I-cut).
Đối với Shape chọn IPE270 từ thư viện tiết diện và nhập 120 mm cho Height và xác nhận OK.
Bây giờ định vị tiết diện chữ T bằng cách chọn Master component, Master point và Insert point phù hợp, đồng thời nhập góc xoay Rx1 là 90° và dịch chuyển theo phương z là 3,3 mm.
Tạo bản Copy của phần tiết diện này, chỉnh sửa góc xoay Rx1 thành -90°, và đóng trình chỉnh sửa bằng nút OK.
Tìm hiểu thêm về trình chỉnh sửa tiết diện tổng quát trong bài viết Cách tạo và sử dụng tiết diện tùy chỉnh.
3 Hiệu ứng tải trọng
Điều chỉnh các giá trị của hiệu ứng tải trọng LE1 cho phù hợp.
4 Thiết kế
Đặt các dầm liên kết theo hồ sơ IPE240.
Điều chỉnh các thông số của Template 1 [P], Explode và tắt các sườn tăng cứng.
5 Tính toán và Kiểm tra
Chọn mục dự án CON1 và chuyển loại phân tích sang Stiffness analysis (ST).
Kiểm tra rằng cấu kiện B2 được đặt là Analysed member (được gạch chân trong danh sách cấu kiện và hiển thị trong thuộc tính cấu kiện) hoặc đặt nó là cấu kiện phân tích thông qua menu nhấp chuột phải. Sau đó chạy Calculation.

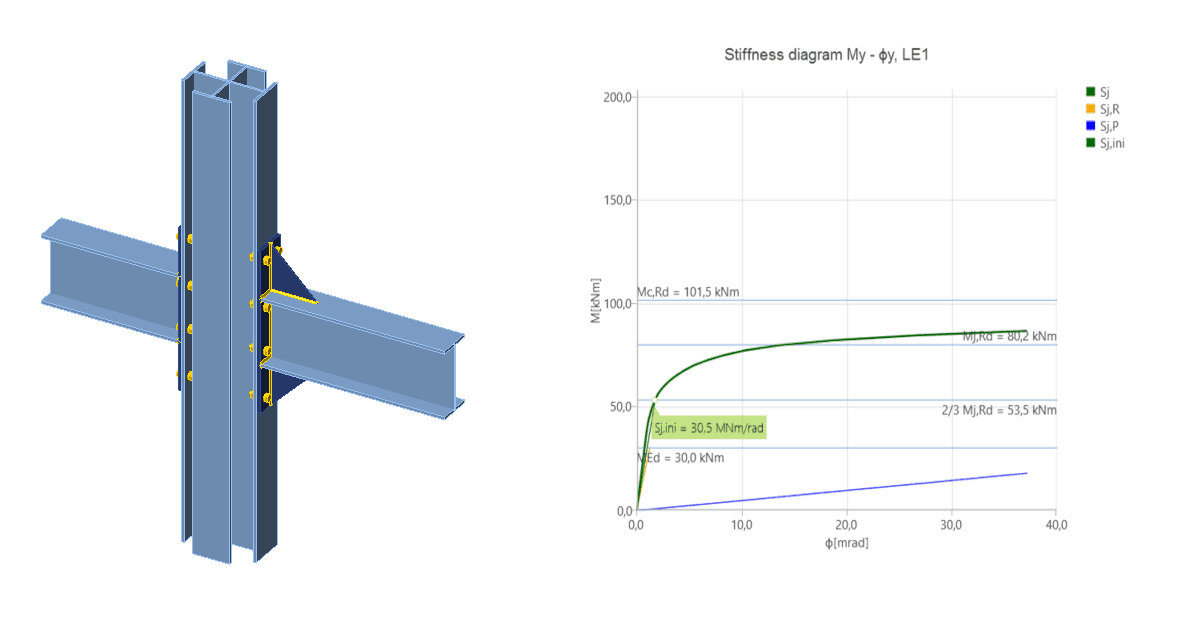

Chuyển đến tab Check và bật Plastic strain, Bolt forces, Mesh và Deformed để xem ứng xử của liên kết. Trong tab Rotational stiffness, chúng ta có thể đọc phân loại là Liên kết bán cứng và giá trị của độ cứng xoay ban đầu Sj,ini.
Lưu ý: Để hiểu thêm về "Theoretical length for My, Mz" và các kết quả, xem bài viết Stiffness analysis và chương Theoretical Background Stiffness analysis and deformation capacity of steel joints.
6 Tối ưu hóa liên kết
Quay lại tab Design để tối ưu hóa liên kết nhằm đạt được liên kết ngàm cứng.
Đảm bảo rằng thao tác sườn tăng cứng đã bị vô hiệu hóa, và điều chỉnh chiều dày, kích thước và vị trí bu lông của bản mã đầu dầm EP1.
Và thêm một thao tác mới Widener.
Chuyển mục Related to sang Plate (bản EP1a được chọn tự động), và nhập 150 mm cho cả Width và Depth.
Tính toán lại phân tích độ cứng, và trong tab Check xem phân loại đã trở thành Ngàm cứng và giá trị cao hơn của độ cứng xoay ban đầu Sj,ini.
7 Báo cáo
Là bước cuối cùng, chuyển đến tab Report. IDEA StatiCa cung cấp báo cáo có thể tùy chỉnh hoàn toàn để in ra hoặc lưu ở định dạng có thể chỉnh sửa.
Bạn đã thiết kế và kiểm tra tiêu chuẩn một nút liên kết thép kết cấu theo Eurocode (EN).
8 Video giải thích
Để biết thêm thông tin, hãy đọc Cơ sở lý thuyết.
