1 Yeni proje

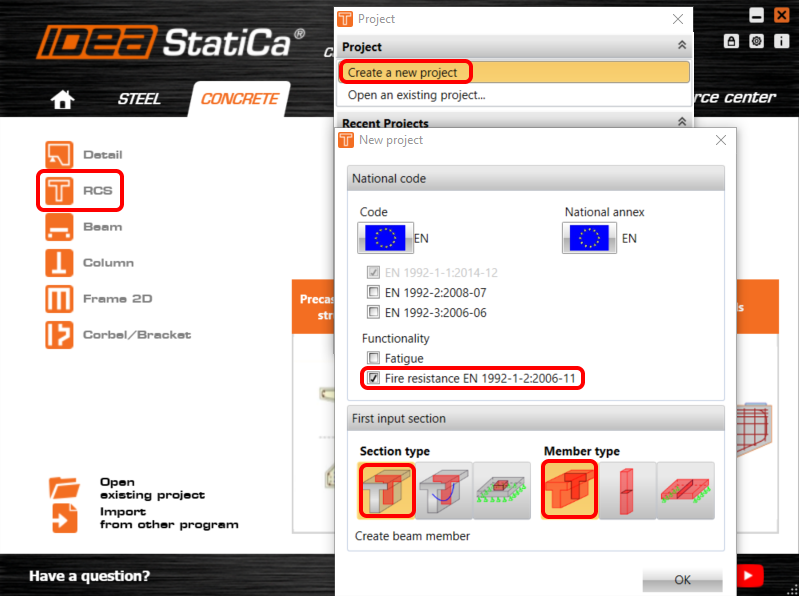

IDEA StatiCa RCS uygulamasında Yeni bir proje başlatın ve İşlevsellik olarak - Yangına dayanıklılık EN 1992-1-2:2006-11 seçeneğini seçin.
2 Geometri

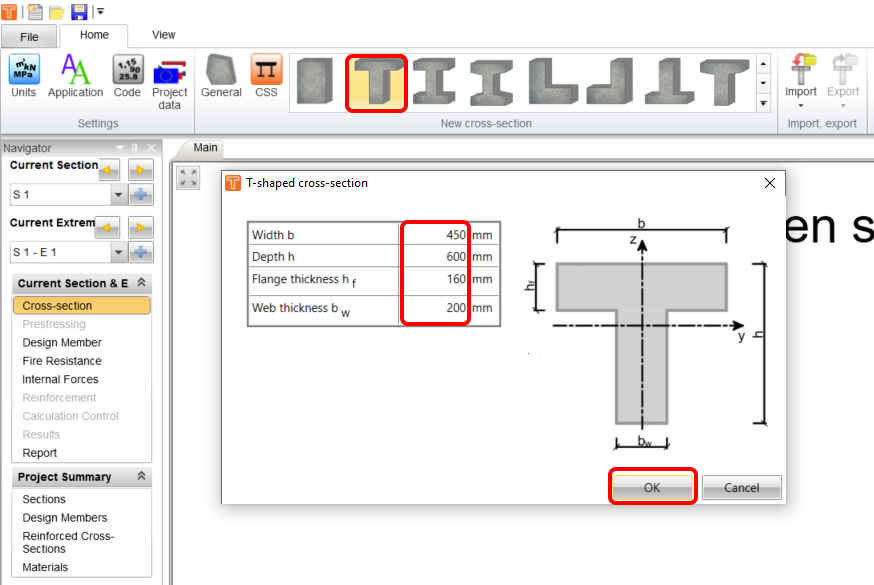

T - kesit seçin ve boyutları girin.
3 Tasarım

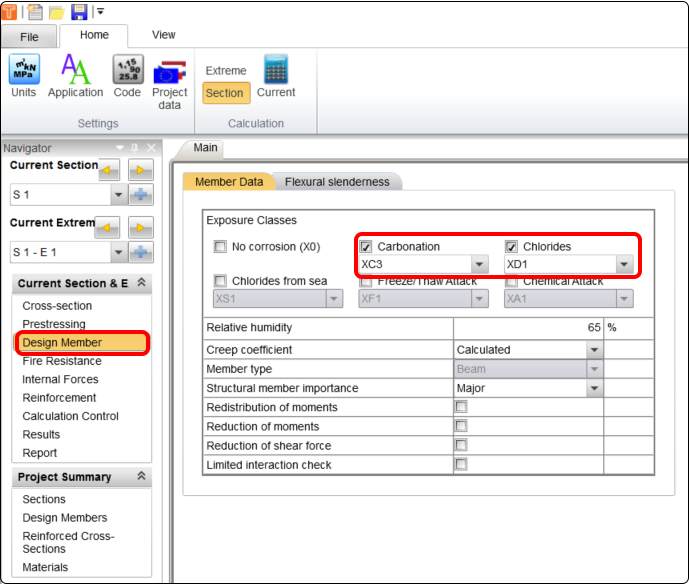

Maruziyet sınıfını XC3 ve XD1 olarak tanımlayın.

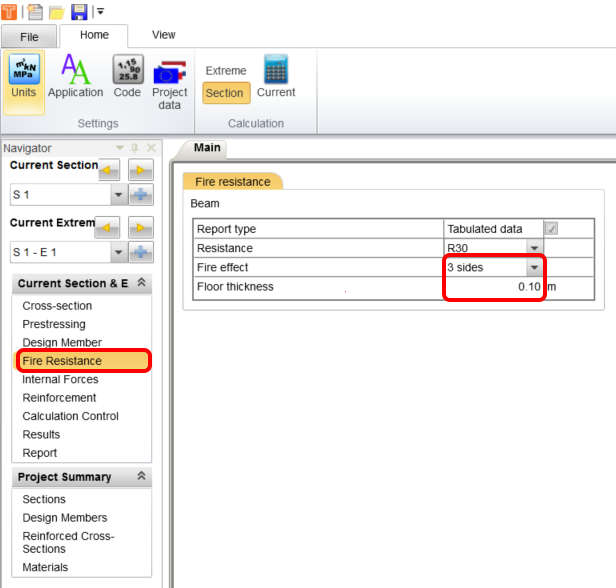

Yangına dayanıklılık sekmesinde, kesitin Dayanıklılık R30 varsayılan ayarlarını bırakın. İkinci adımda, 3 yüzeyden gelen Yangın etkisini tanımlayın. Taşıma işlevi (Kriter R) gerekiyorsa, yalnızca EN 1992-1-1'e göre tasarım için varsayılan gerekli döşeme kalınlığı esas alınabilir. Bu örnek kapsamında 0,1 mm döşeme kalınlığı, T-kesitinin taşıma işlevini etkilememektedir.

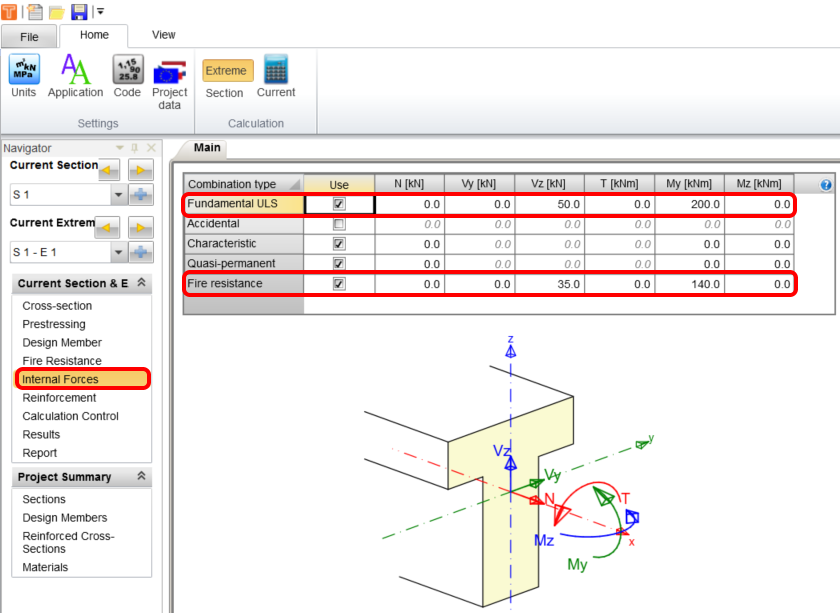

GKS ve Yangına dayanıklılık kombinasyonu için İç kuvvetleri girin. Yangına dayanıklılık için kuvvetler manuel olarak girilmelidir. Muhafazakâr bir kontrol için GKS iç kuvvetleri 0,7 katsayısıyla çarpılabilir ve Yangına dayanıklılık için tasarım iç kuvvetleri elde edilir. Bu prosedür bu eğitimde de uygulanmaktadır.

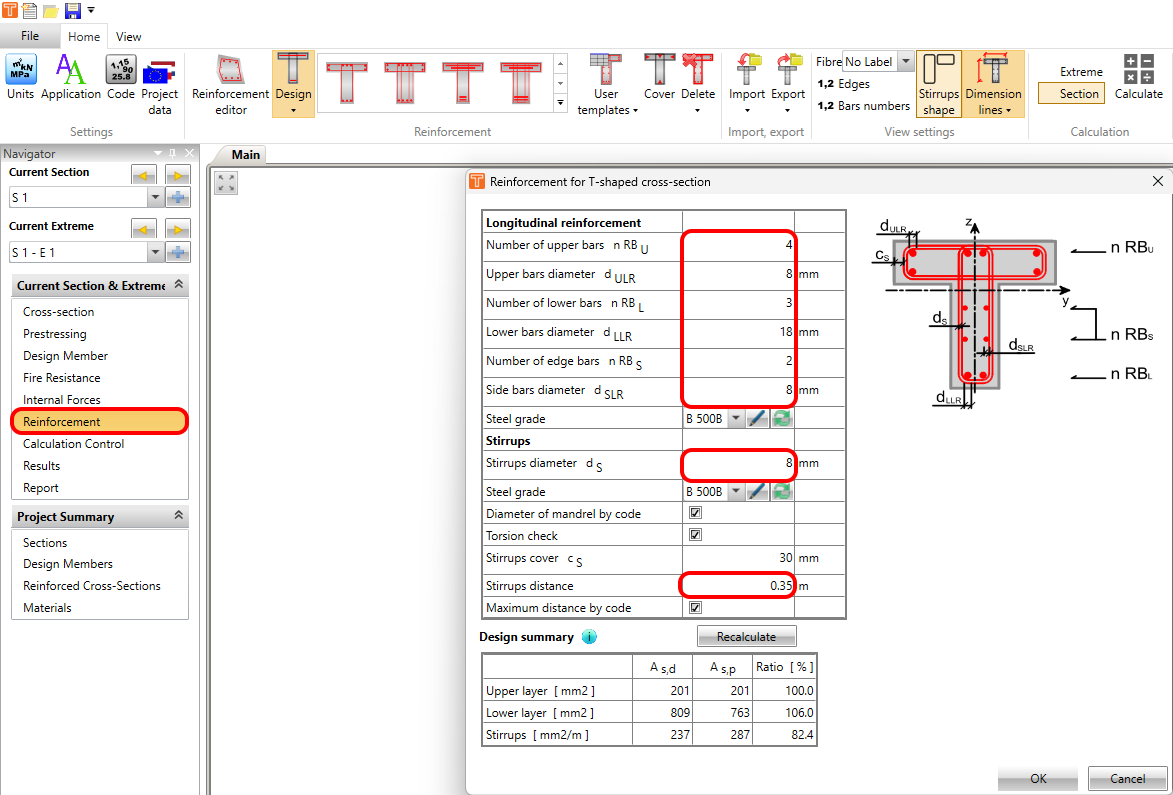

Donatı girişi için önceden tanımlanmış bir donatı şablonu kullanın. Boyuna çubuklar ve etriyeler için çaplar aşağıdaki tabloya göre doldurulmalıdır.

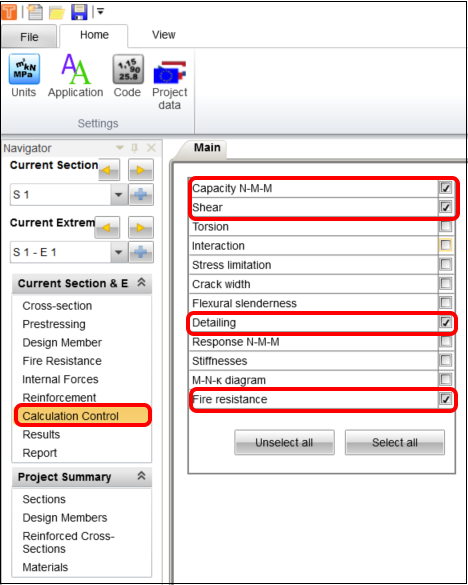

Hesap kontrolü sekmesinde, GKS ve Yangına dayanıklılık için geçerli olan kontrolleri işaretleyin.
4 Tasarım

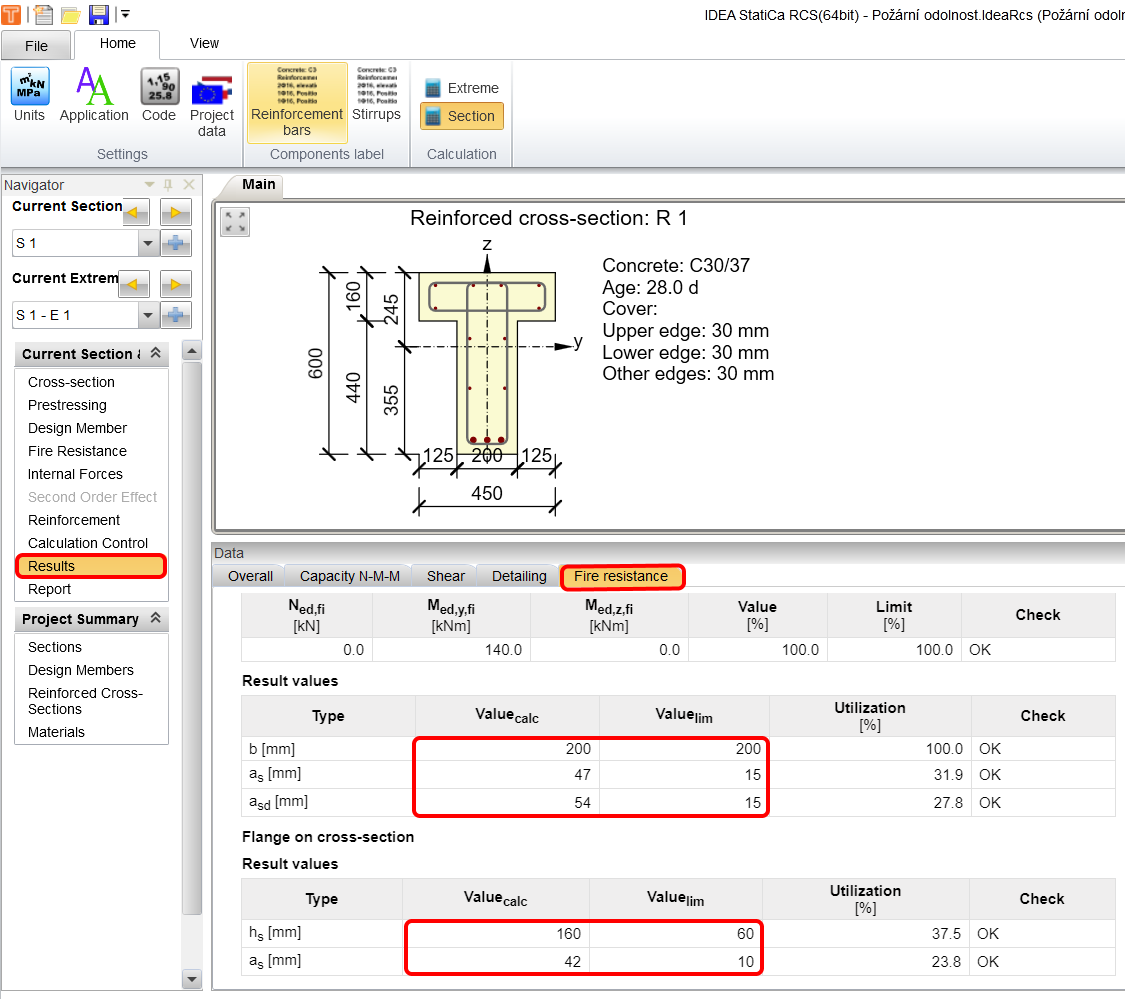

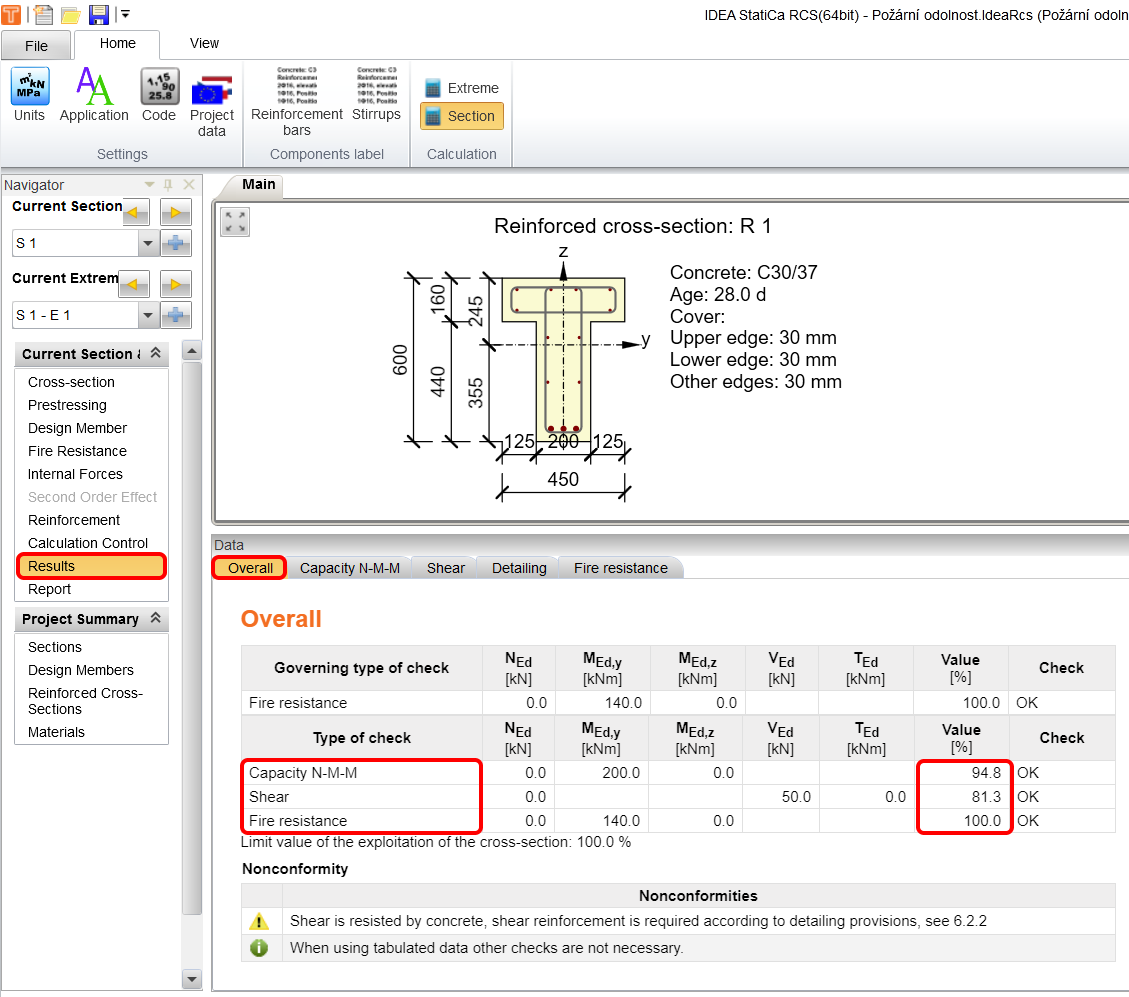

Sonuçlar sekmesinde, tüm kontrollerin sağlanıp sağlanmadığını kontrol edebilirsiniz.
Yangına dayanıklılık yaklaşımı, Tablo verisi kontrolüne dayanmaktadır. Bu, hesaplanan tüm değerlerin standartta belirlenen sınır değerlerle karşılaştırıldığı anlamına gelir. Kiriş kesitleri için bu değerler, gövde genişliği ve donatının dış katmanının yangına maruz en yakın yüzeye olan mesafesidir.

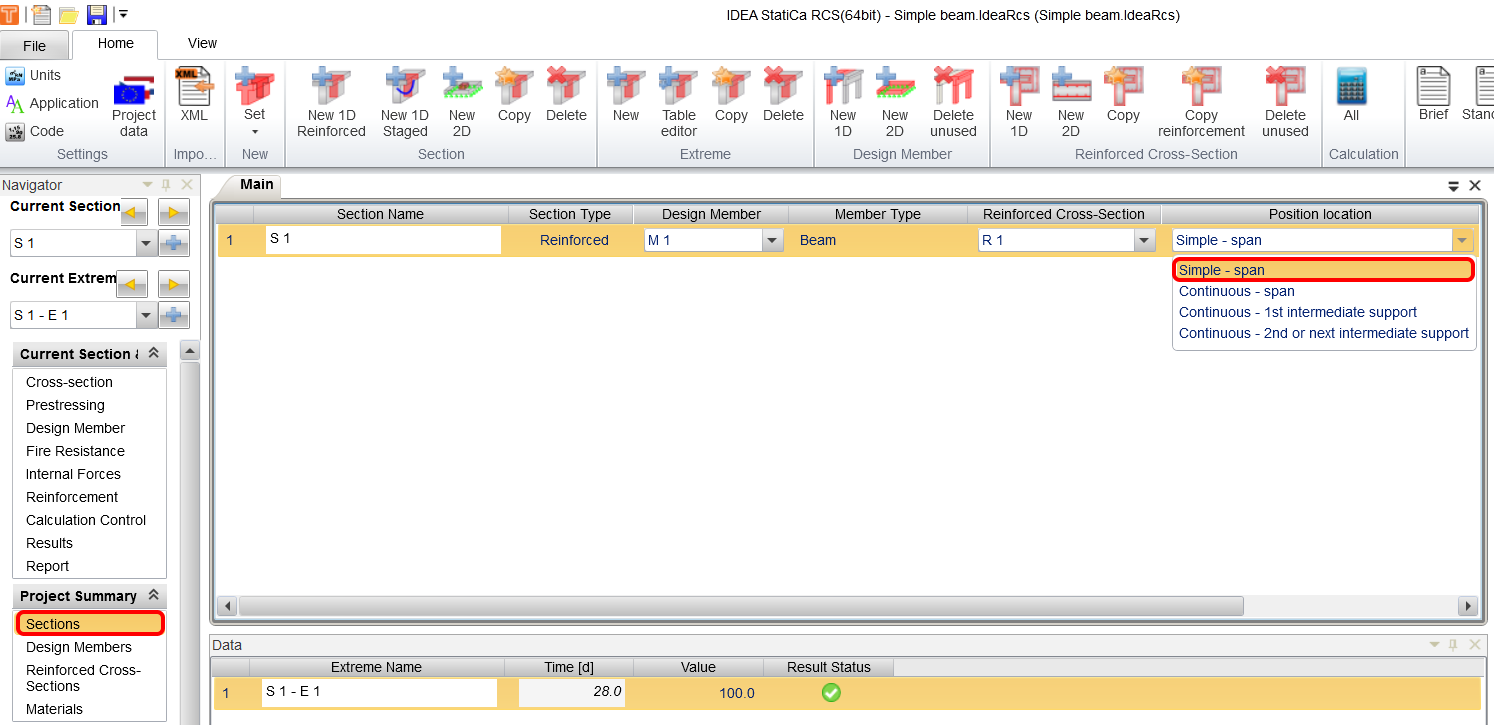

Proje Özeti gezgininde ve Kesitler sekmesinde Konum ayarının yapılması büyük önem taşımaktadır. Varsayılan olarak, Basit - açıklık ayarı seçilidir. Sürekli bir kirişi kontrol ediyorsanız, kesitin kiriş üzerindeki konumunu belirlemeniz gerekmektedir. Bu ayar, tablo verilerine göre yangına dayanıklılık kontrolü üzerinde önemli bir etkiye sahiptir.
5 Rapor

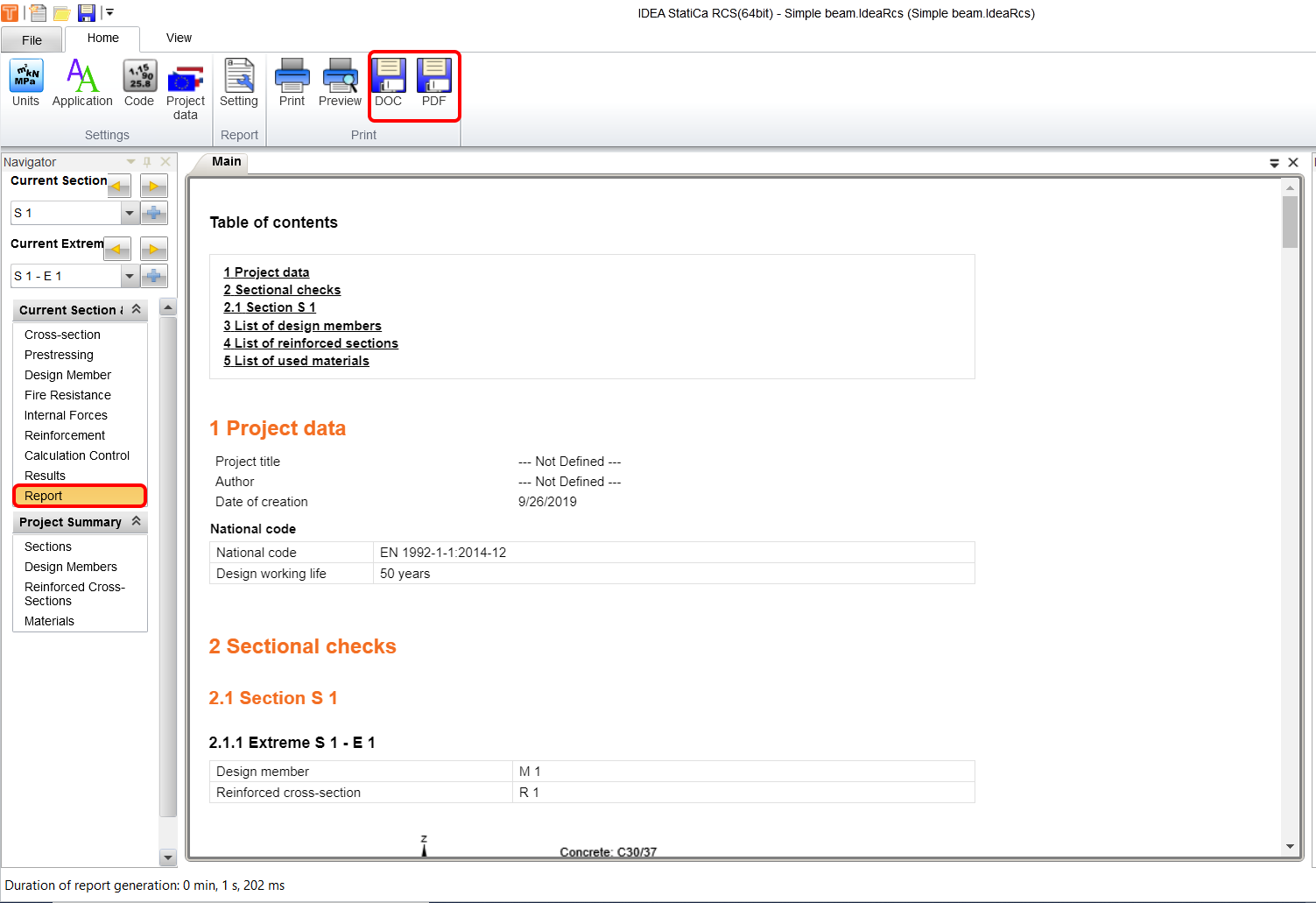

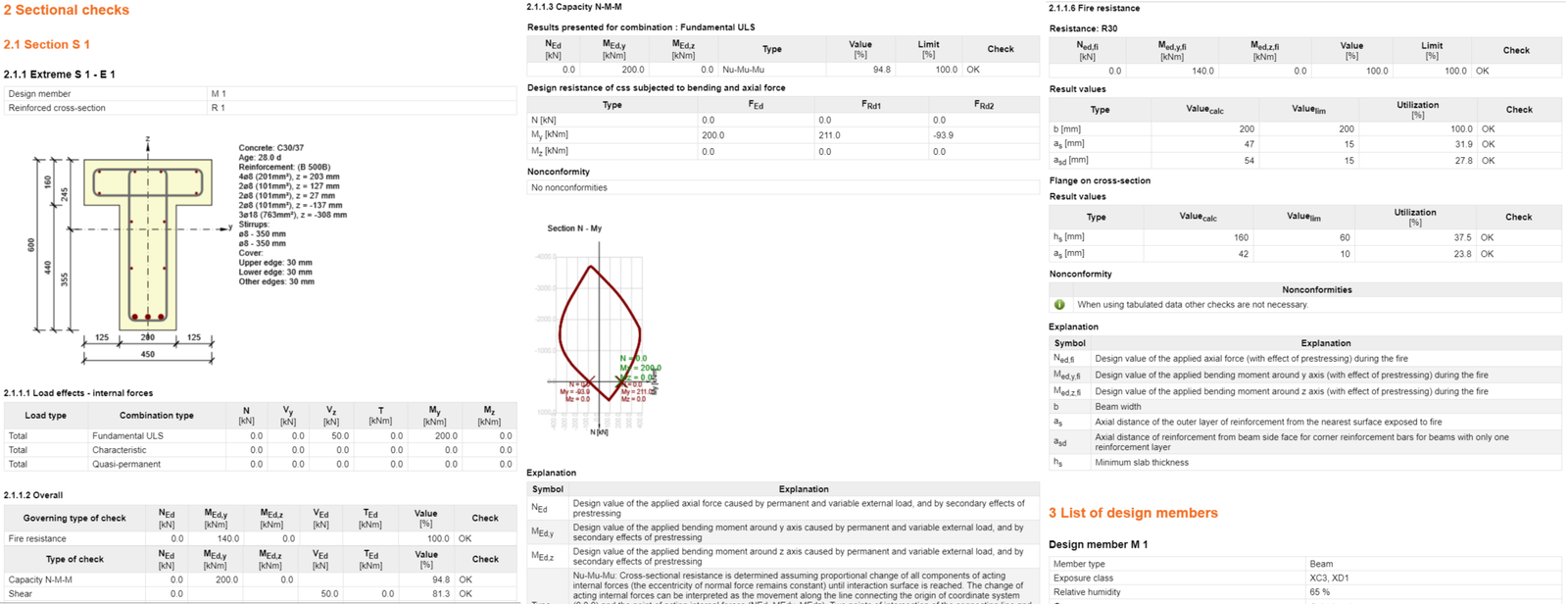

Sonuçlarla birlikte tüm önceki veriler, özelleştirilebilir Rapor'da özetlenmektedir. Bu belge PDF veya MS Word formatında dışa aktarılabilir.
Artık Eurocode'a göre GKS ve yangına dayanıklılık için betonarme T-kesitini tasarladınız, optimize ettiniz ve kod kontrolünü gerçekleştirdiniz.
