1 Nuevo proyecto

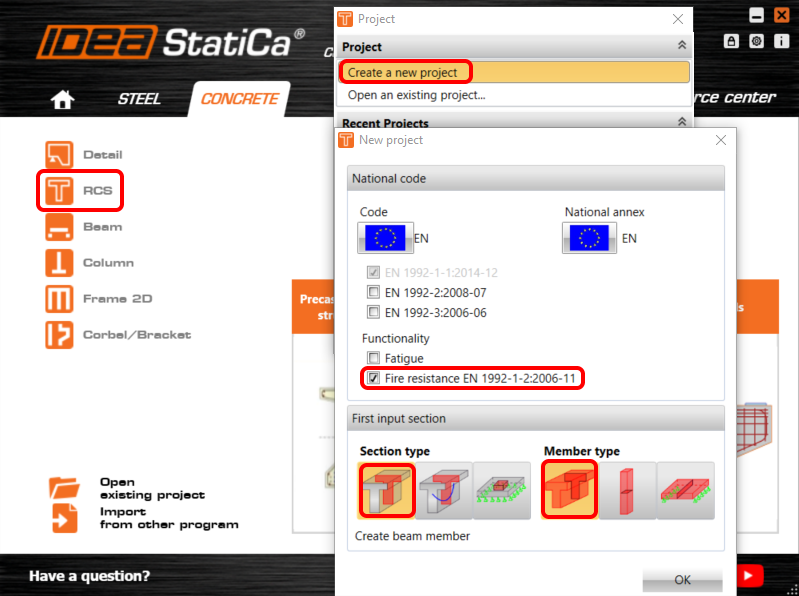

Inicie un proyecto Nuevo en IDEA StatiCa RCS y seleccione la Funcionalidad - Resistencia al fuego EN 1992-1-2:2006-11
2 Geometría

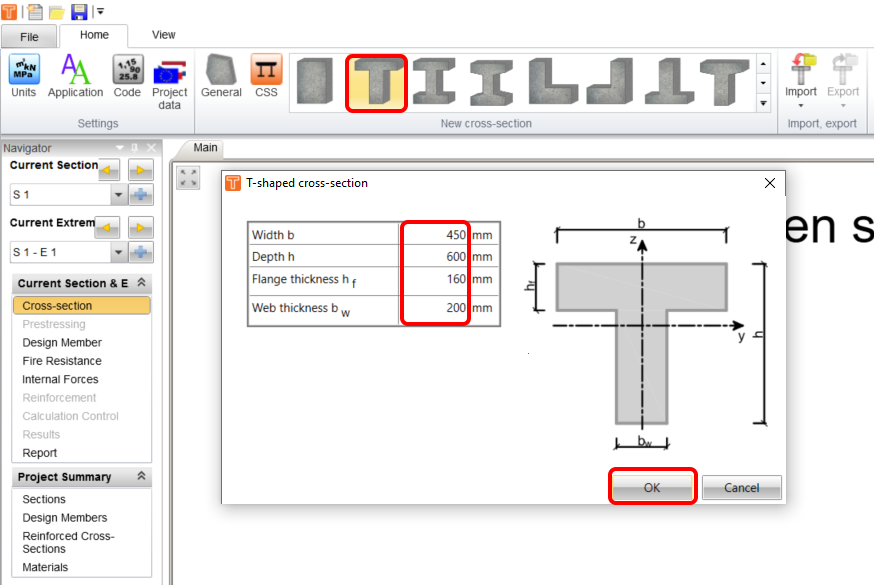

Seleccione una sección en T y rellene las dimensiones.
3 Diseño

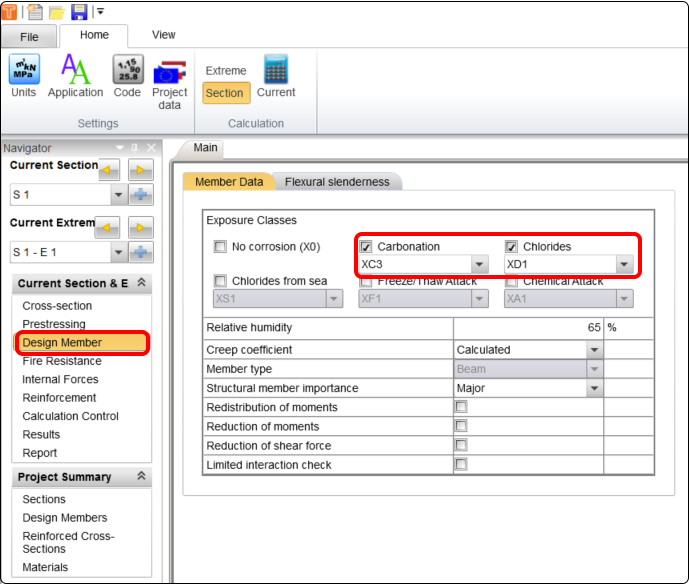

Defina la clase de exposición como XC3 y XD1.

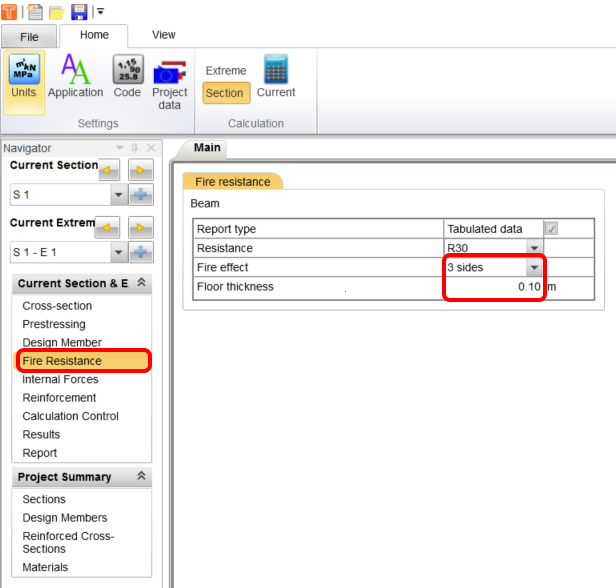

En la pestaña Resistencia al fuego, deje la configuración predeterminada de la Resistencia R30 de la sección transversal. En el segundo paso, defina el Efecto del fuego desde 3 lados. Si se requiere la función portante (Criterio R), solo se puede tomar el espesor de losa necesario asumido para un diseño según EN 1992-1-1. El espesor del forjado de 0,1 mm a efectos de este ejemplo no afecta a la función portante de la sección en T.

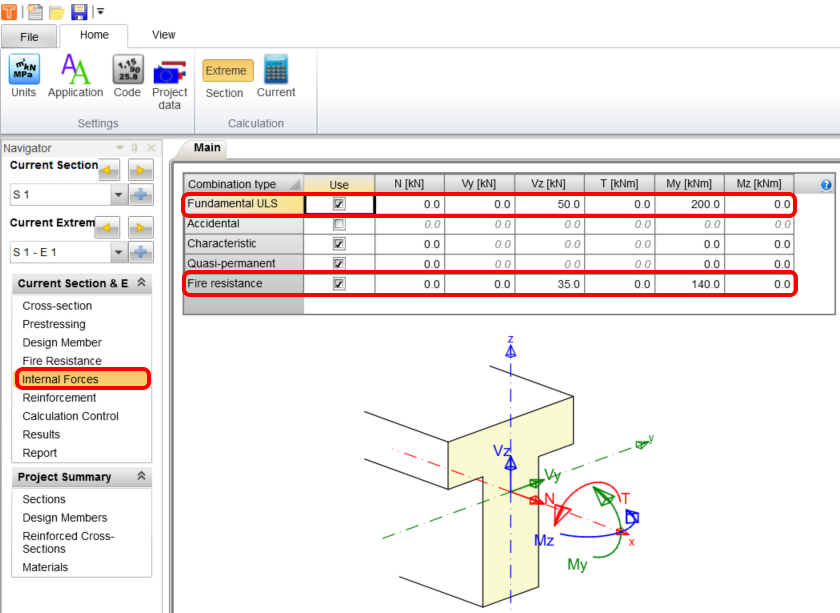

Rellene los Esfuerzos internos para la combinación de ELU y Resistencia al fuego. Los esfuerzos en la resistencia al fuego deben introducirse manualmente. Para una verificación conservadora, los esfuerzos internos de ELU pueden multiplicarse por el coeficiente 0,7, y se obtienen los esfuerzos internos de cálculo para la Resistencia al fuego. Este procedimiento también se aplica en este tutorial.

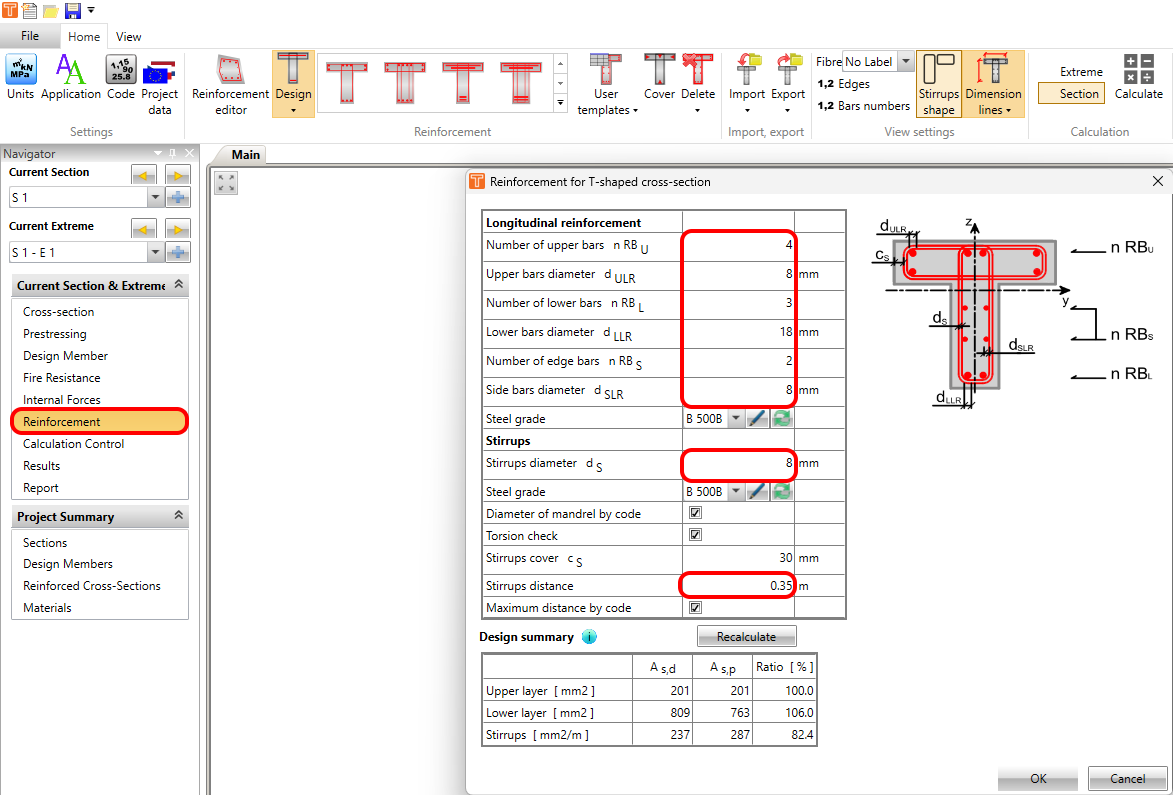

Para la introducción de la armadura utilice una plantilla de armadura predefinida. Los diámetros de las barras longitudinales y los estribos deben rellenarse según la tabla siguiente.

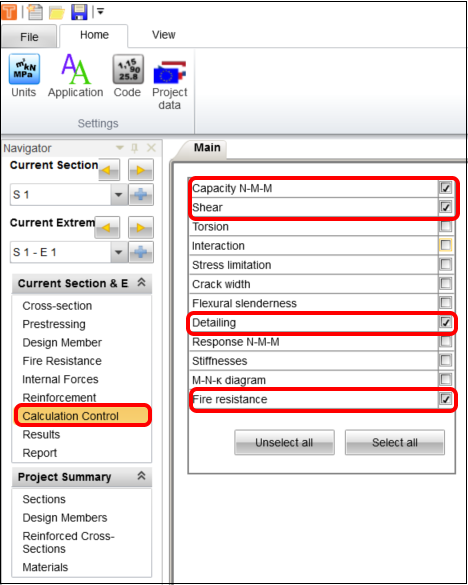

En la pestaña Control de cálculo, marque las verificaciones que son relevantes para el ELU y la Resistencia al fuego.
4 Diseño

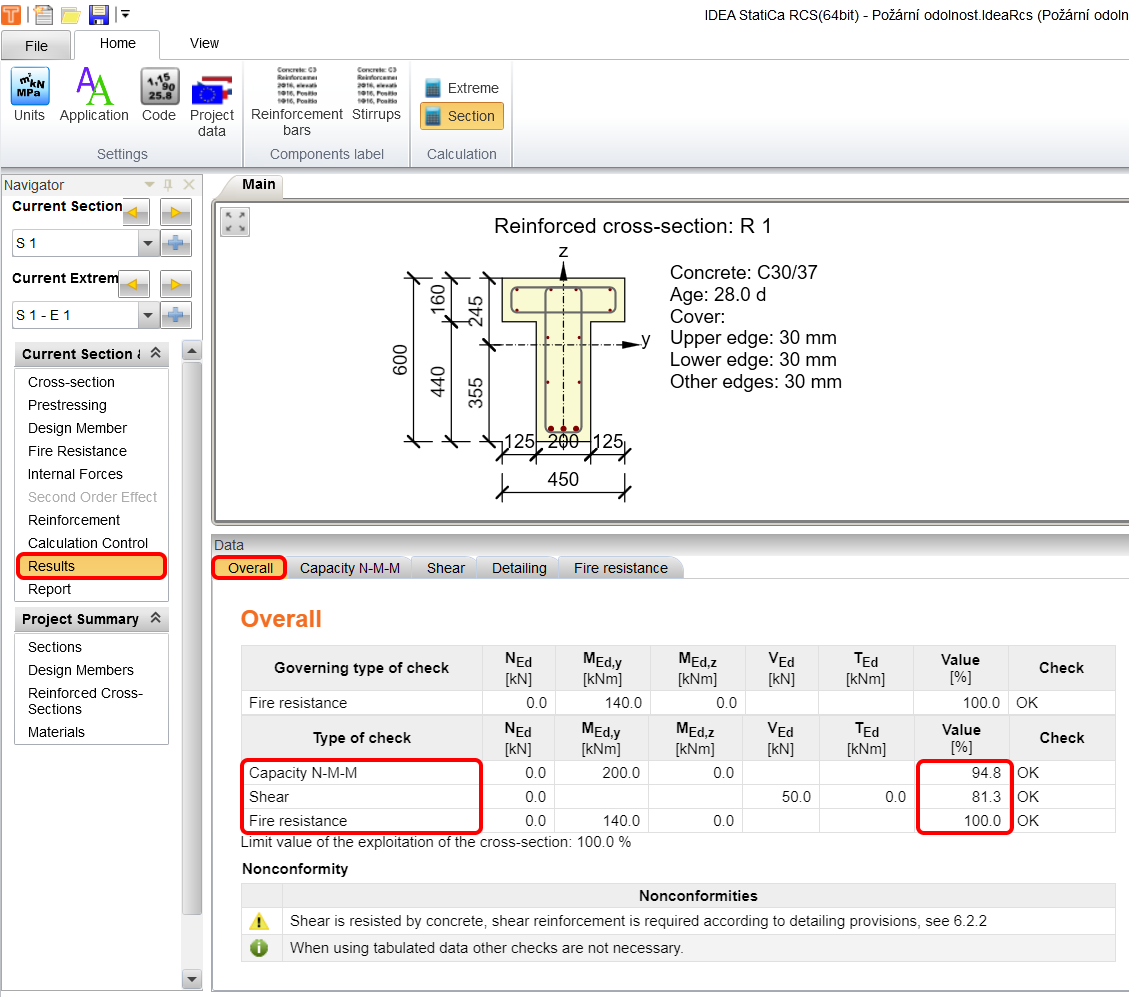

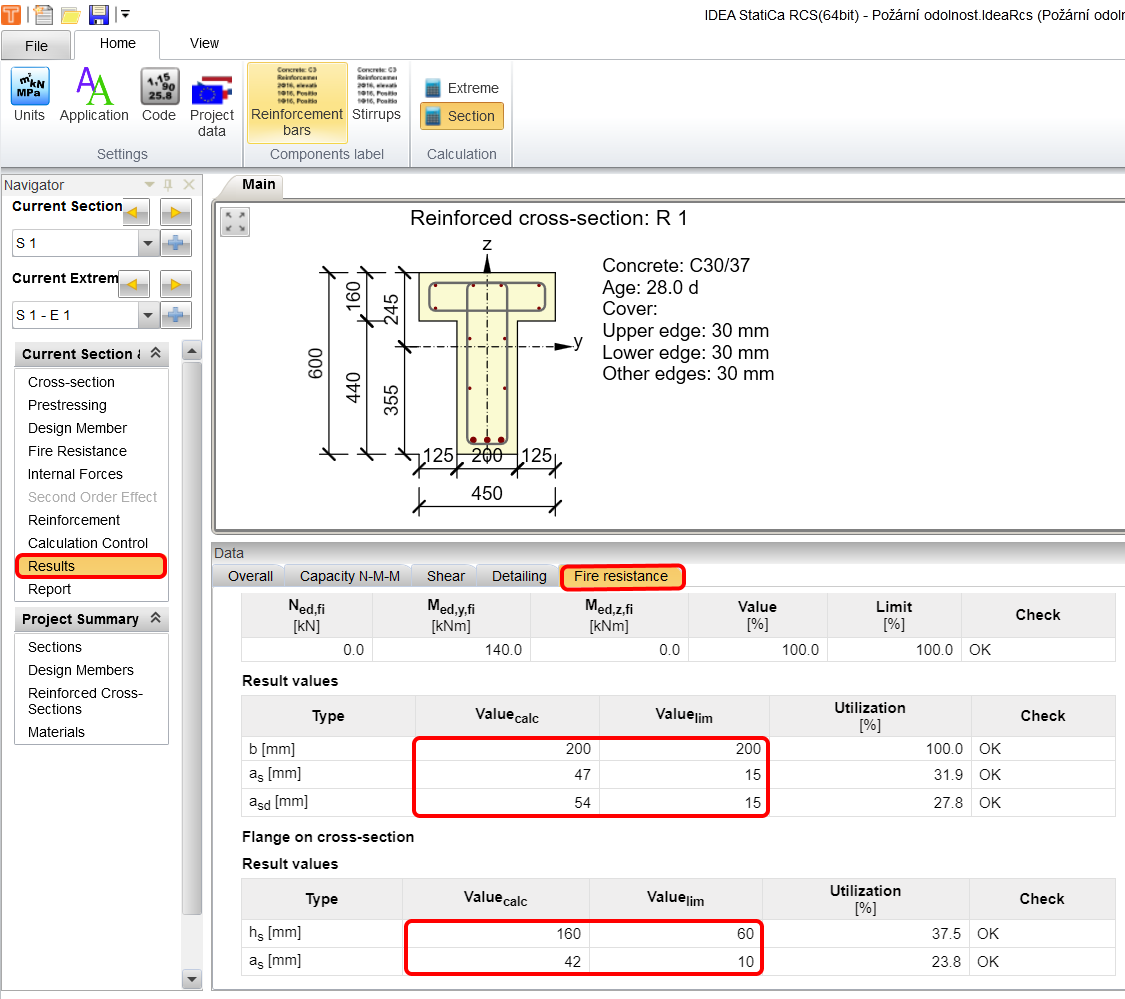

En la pestaña Resultados, puede comprobar si todas las verificaciones se cumplen.
El enfoque de resistencia al fuego se basa en la verificación por datos tabulados. Esto significa que todos los valores calculados se comparan con los valores límite determinados en la norma. Para secciones de vigas, estos son el ancho del alma y la distancia de la capa exterior de armadura a la superficie más cercana expuesta al fuego.

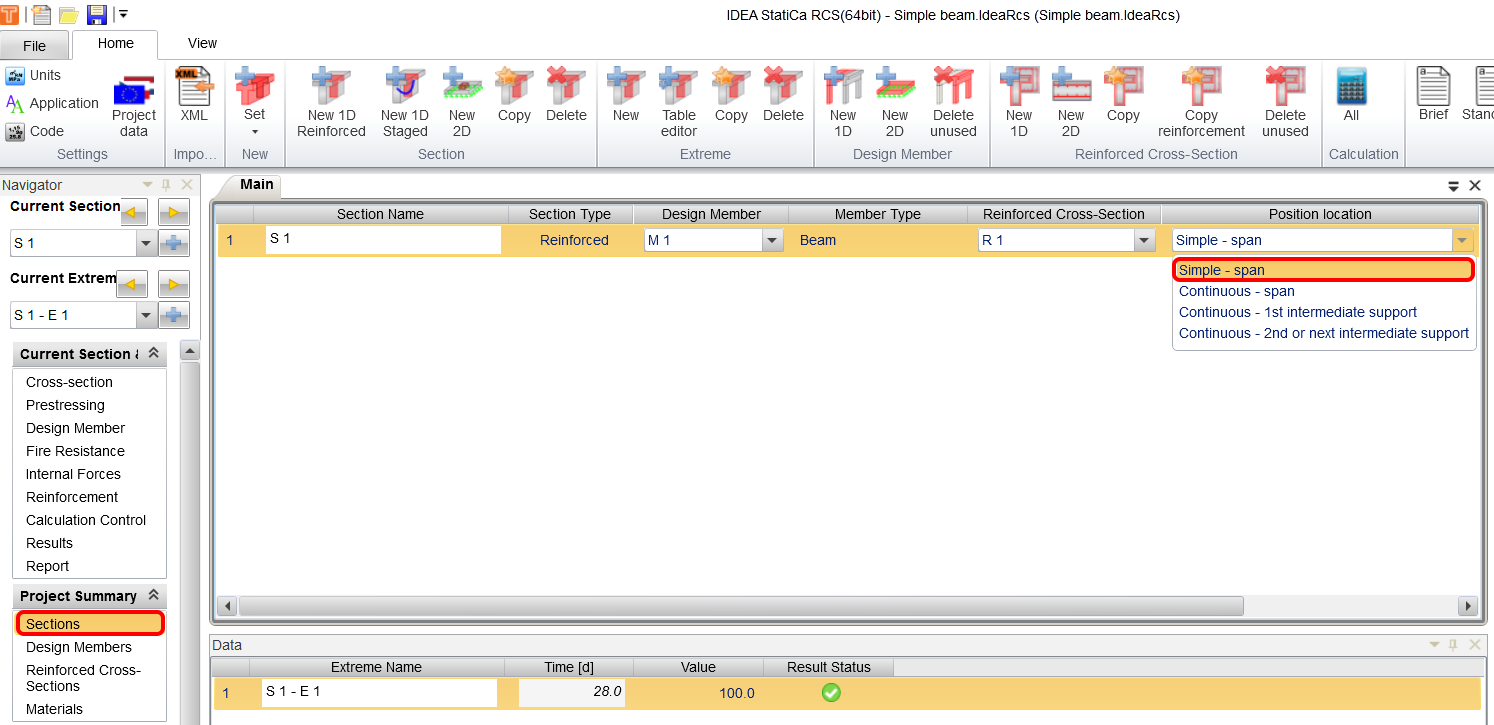

En el navegador Resumen del proyecto y en la pestaña Secciones es muy importante establecer la Ubicación de posición. Por defecto, se establece Vano simple. Si verifica una viga continua, debe establecer la ubicación de la sección en la viga. Esto tiene un impacto significativo en la verificación de la resistencia al fuego según los datos tabulados.
5 Informe

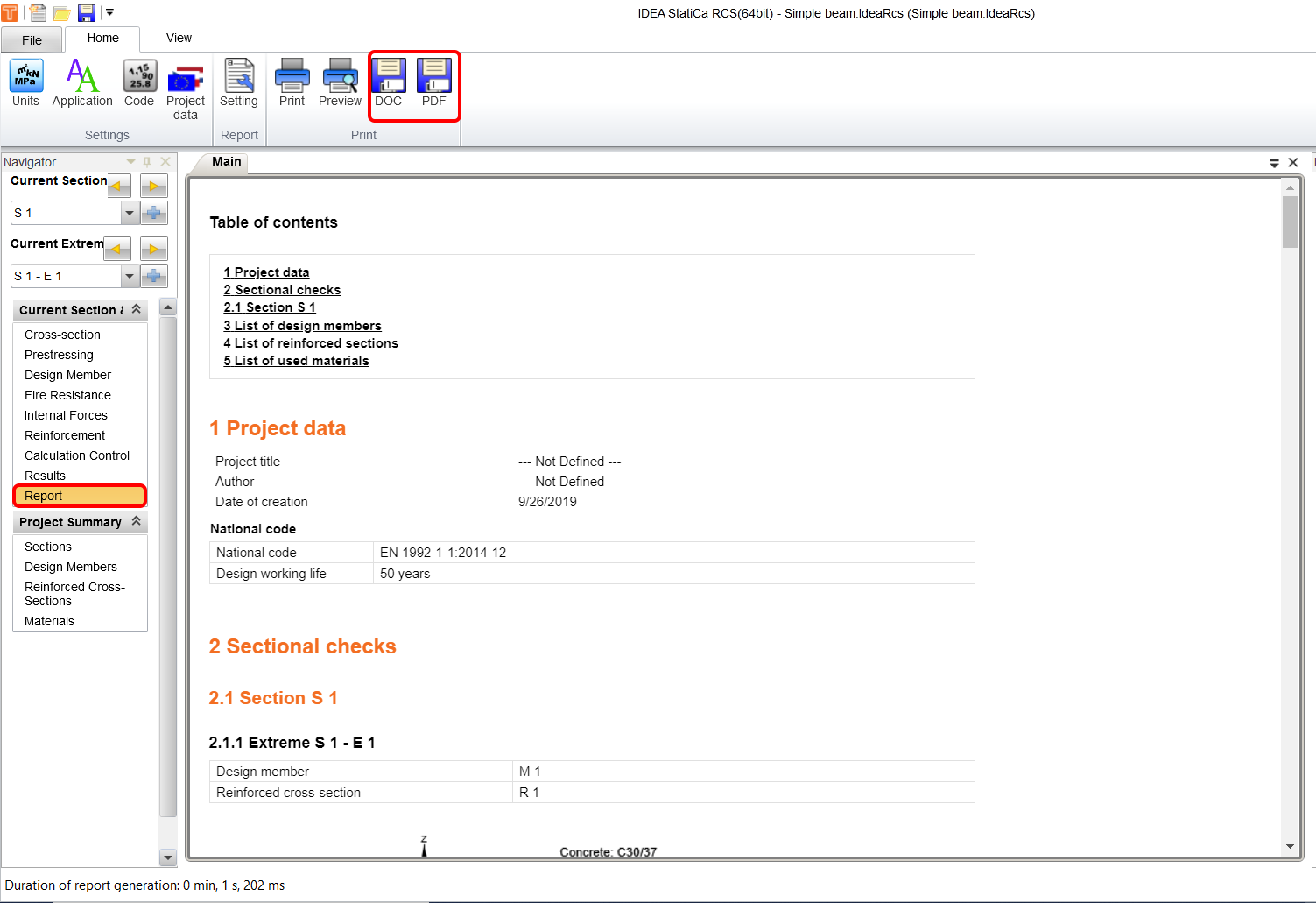

Todos los datos anteriores con los resultados se recogen en el Informe personalizable. Este documento puede exportarse a PDF o MS Word.
Ahora ha diseñado, optimizado y realizado la verificación normativa de una sección en T armada para ELU y resistencia al fuego según el Eurocódigo.
