Kesit
- Beton sınıfı C30/37
İnşaat aşamaları
İç kuvvetler
- Üçüncü taraf yazılımdan her kesit parçası için ayrı ayrı alınan iç kuvvetler
Bileşen 1 için 28. gündeki gerinim düzlemi
- Hesaplamada teğet elastisite modülü kullanılmaktadır. Teğet modülü 1,05 · \(E_{cm}\) değerine eşittir.
- İç kuvvetler, tüm kesitin (beton döşeme dahil) ağırlık merkezine yeniden hesaplanmaktadır.
Bileşen 1 - prefabrik parça için 18.250. gündeki gerinim düzlemi
- Eğrilik, toplam kesitin (beton döşeme dahil) ağırlık merkezine yeniden hesaplanmaktadır. Alt (prefabrik) parçanın ağırlık merkezinde etkiyen normal kuvvet, toplam kesitin (beton döşeme dahil) ağırlık merkezine göre dışmerkezli konumdadır ve ek bir eğilme momenti oluşturur.
- Toplam kesitin (beton döşeme dahil) ağırlık merkezindeki eksenel gerinim \(ε_{x1}\), prefabrik parça üzerinde hesaplanan gerinim düzleminin toplam kesitin (beton döşeme dahil) ağırlık merkezine göre ötelemesini tanımlar.
Bileşen 2 - kompozit döşeme için 18.250. gündeki gerinim düzlemi
- Eğrilik, toplam kesitin (beton döşeme dahil) ağırlık merkezine yeniden hesaplanmaktadır. Üst parçanın (beton döşeme) ağırlık merkezinde etkiyen normal kuvvet, toplam kesitin (beton döşeme dahil) ağırlık merkezine göre dışmerkezli konumdadır ve ek bir eğilme momenti oluşturur.
- Toplam kesitin (beton döşeme dahil) ağırlık merkezindeki eksenel gerinim \(ε_{x2}\), prefabrik parça üzerinde hesaplanan gerinim düzleminin toplam kesitin (beton döşeme dahil) ağırlık merkezine göre ötelemesini tanımlar.

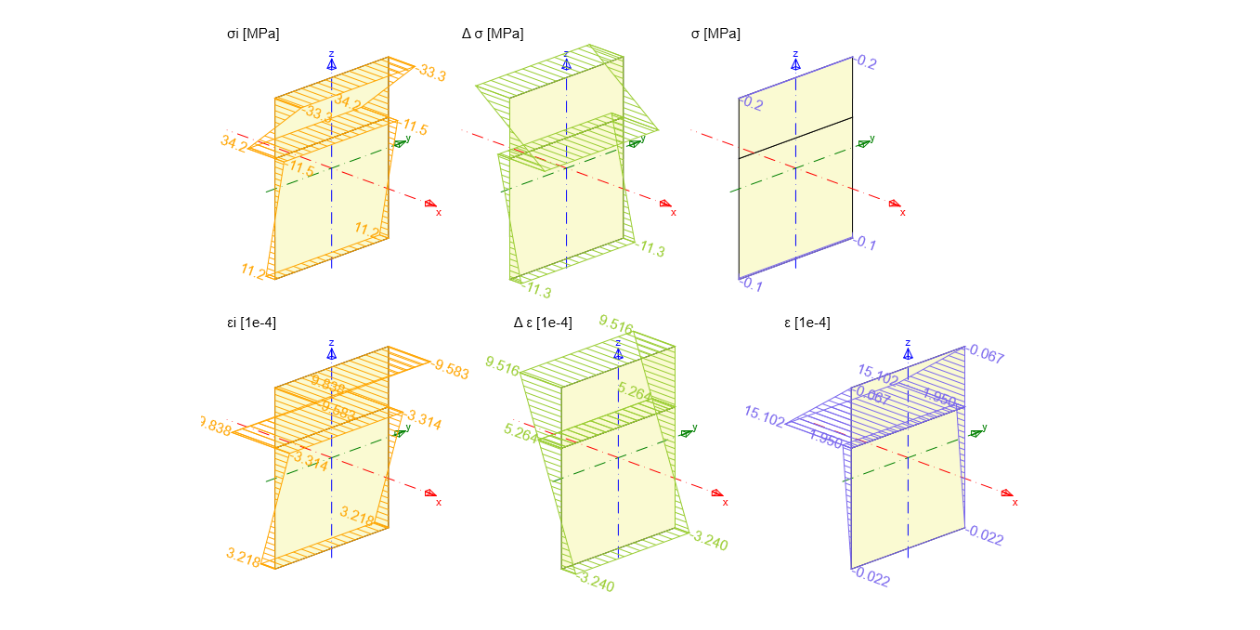

Hesaplanan gerinim düzlemi
