Roviny přetvoření na kompozitním průřezu

ConcreteReinforced concretePrestressed concreteKnowledge baseRCS

Roviny přetvoření na kompozitním průřezu

Tento článek je také dostupný v

Naučíte se, jak vypočítat a zadat roviny přetvoření z vnitřních sil získaných z MKP softwaru.

Průřez

$Třída betonu C30/37$

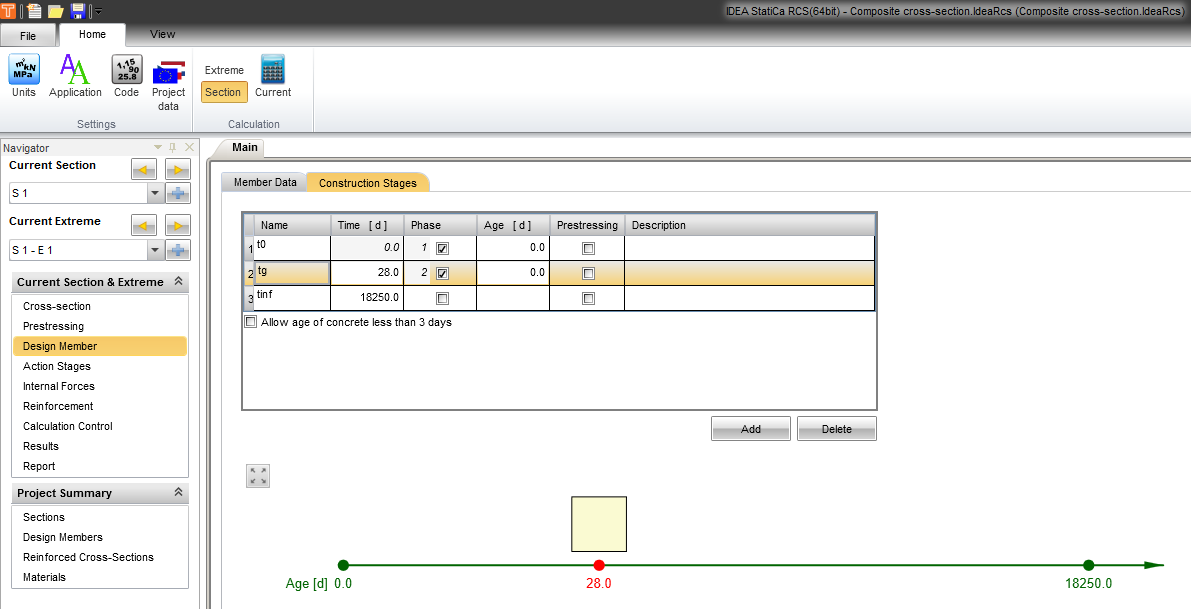

Fáze výstavby

Vnitřní síly

$Vnitřní síly z MKP software v řezu pro každou kompontu zvlášť.$

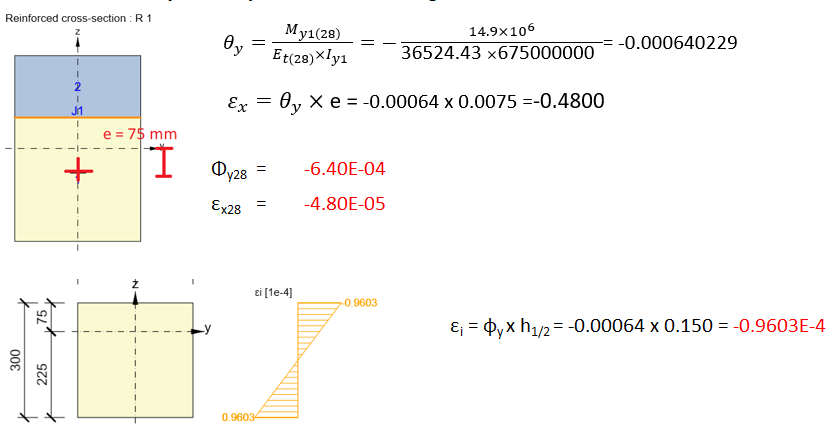

Rovina přetvoření na části 1 v 28 dnech

$E_{cm}$
$Vnitřní síly jsou přepočítány do těžiště celkového průřezu (s betonovou deskou)$

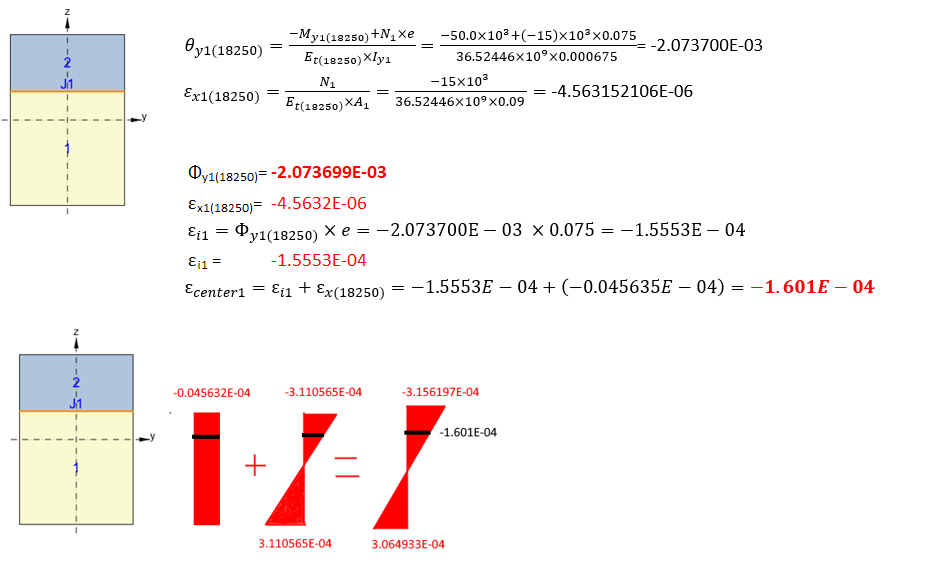

Rovina přetvoření na části 1 v 18250 dnech - prefabrikovaná část

$Křivost je přepočítána do těžiště celkového průřezu (s betonovou deskou). Normálová síla působící v těžisti spodní (prefabrikované) části je umístěná excentricky vůči těžišti celkovému průřezu (s betonovou deskou) a způsobuje přídavný ohybový moment.$
$ε_{x1}$

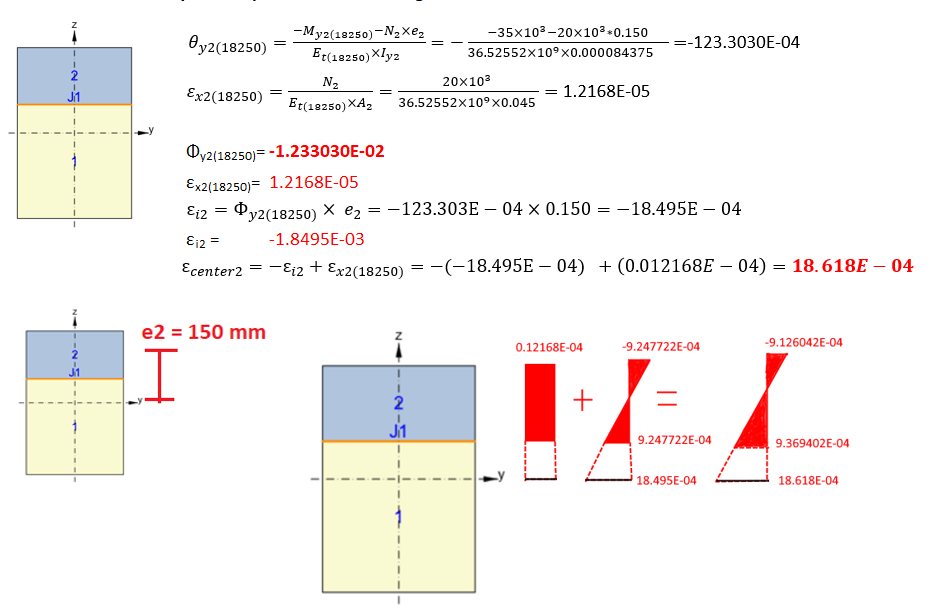

Rovina přetvoření na části 2 v 18250 dnech - betonová deska

$Křivost je přepočítána do těžiště celkového průřezu (s betonovou deskou). Normálová síla působící v těžisti horní (dobetonované) části je umístěná excentricky vůči těžišti celkovému průřezu (s betonovou deskou) a způsobuje přídavný ohybový moment.$
$ε_{x2}$

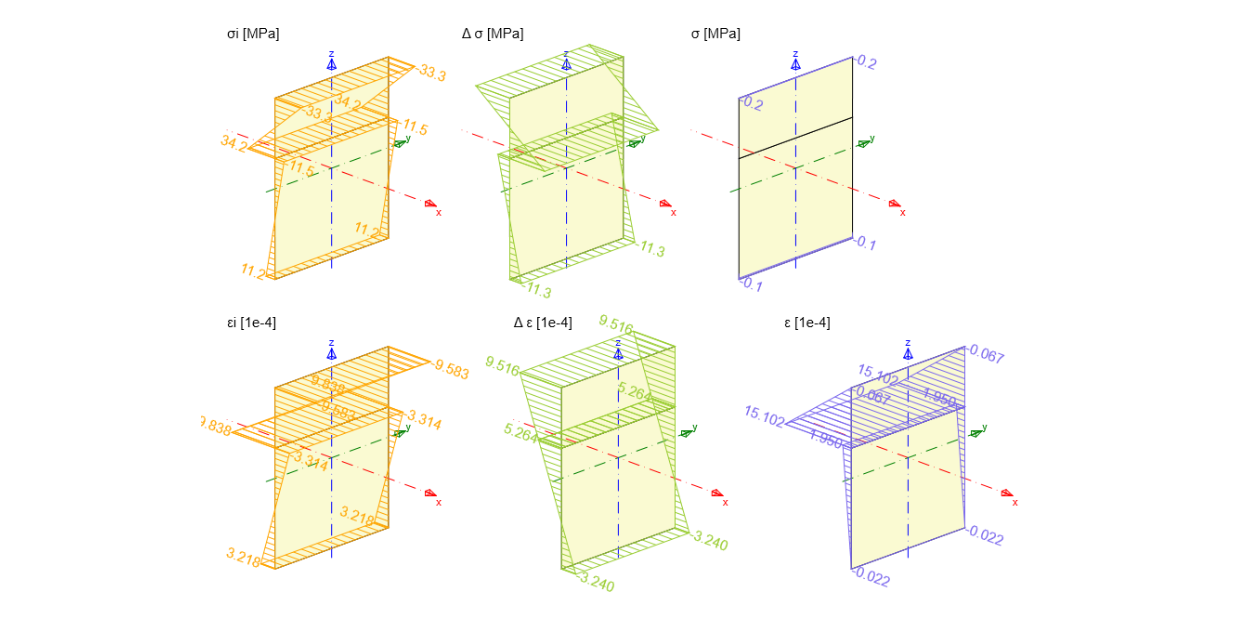

Vypočítané roviny přetvoření

Připojené soubory ke stažení

Plane of strains on the composite section.zip (ZIP, 60 KB)
