Proje hakkında

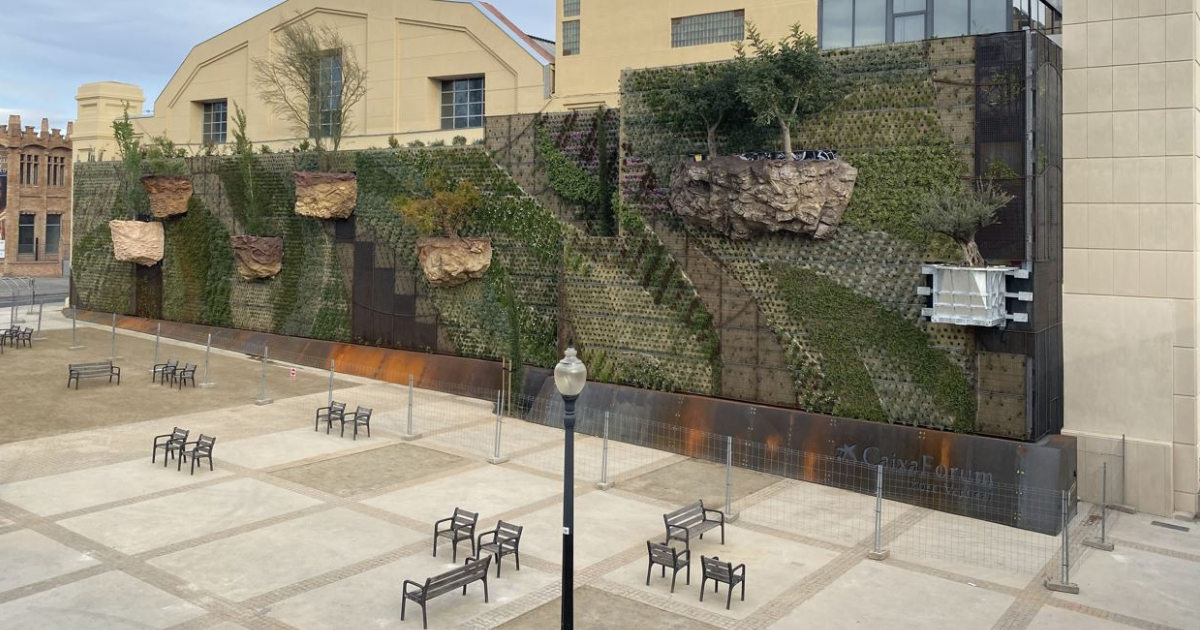

Caixa Forum Barselona, İspanya'da yirminci yıl dönümünü kutlamakta ve şehre bir hediye olarak bu dikey ormanı oluşturmaktadır.

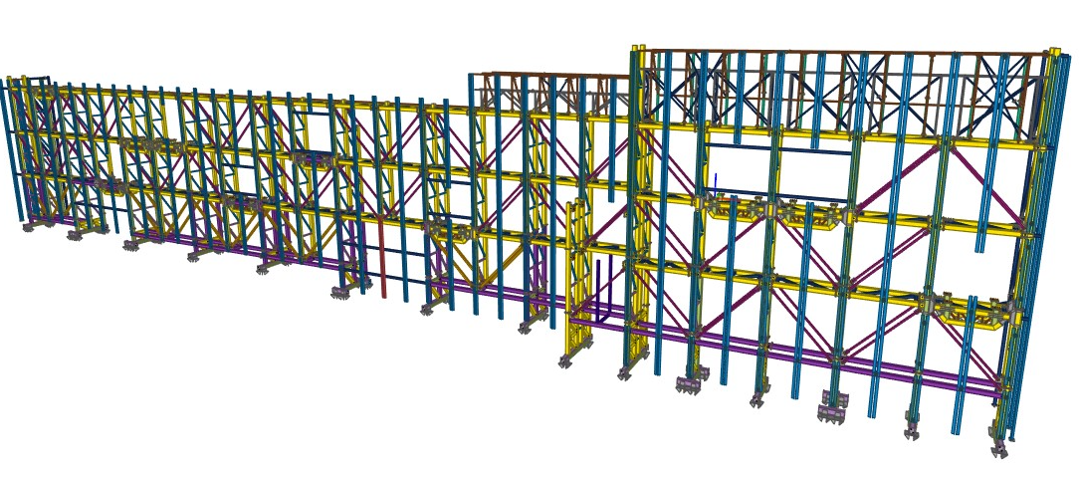

Altta yatan yapı, Tekla Structures'da modellenen yaklaşık altmış ton çelikten oluşmakta olup birleşimlerin neredeyse tamamı IDEA StatiCa Connection'da modellenmiş ve tasarlanmıştır.
Ana kafes kirişlerin prefabrikasyonu, birçok karmaşık kesişim noktasının ortaya çıkmasına neden oldu. Geometrik sınırlamalar ve optimize edilmiş birleşimler aracılığıyla çelik maliyetlerini düşürme zorunluluğu, ekibi IDEA StatiCa Connection kullanmaya yöneltti.
Mühendislik zorlukları
Tasarımda korozyon koruması ve yapının döngüsel yüklenmesine özellikle dikkat edilmiş; galvanizasyon ve yorulma için uygun detaylar kullanılmıştır.
Ağaçları tutan 'sepetler' için çelik detaylar ve birleşimler özellikle karmaşıktı; ancak Most Enginyers SL ekibi, bunu fiziksel olarak değerlendirmek için K'NEX modeli kullanarak dijitale dönüştürmeden önce oldukça yaratıcı bir yöntem geliştirdi! Bu yaklaşım, tasarım amacını ekibin geri kalanına aktarma konusunda ek bir fayda sağladı - aynı zamanda eğlenceliydi!
IDEA StatiCa Connection, olumsuz yük etkilerine sahip çeşitli karmaşık birleşimlerde verimli ve zarif bir çözüme ulaşmada son derece değerli olduğunu kanıtladı. Bununla birlikte, projedeki birleşimlerin büyük çoğunluğunun geometri, yükleme veya her ikisinden kaynaklanan bir tür karmaşıklık içerdiğini de belirtmek gerekir.

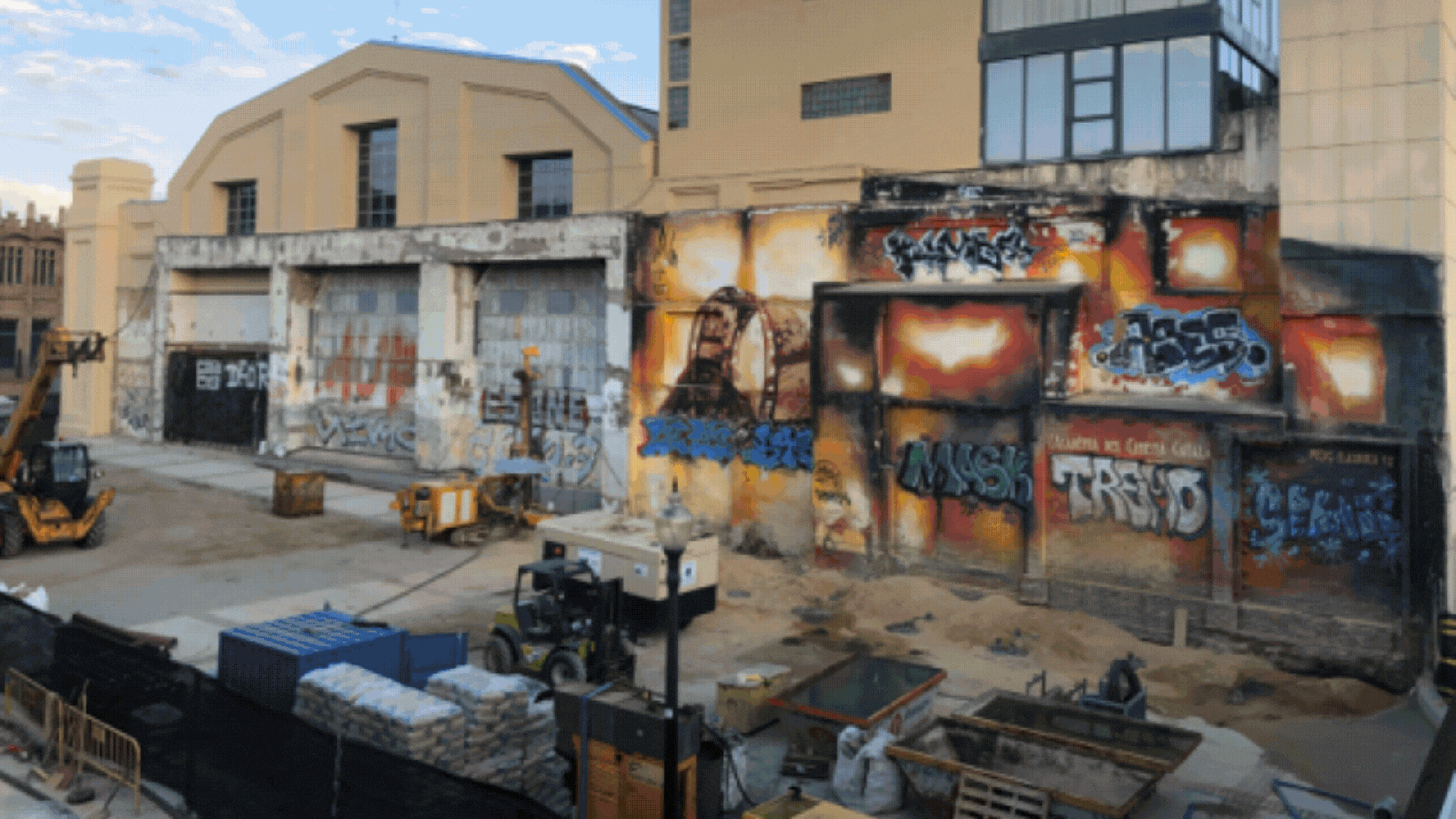

İnşaat aşamasında, tolerans dışı bir kazık konumuyla ilgili bir sorun ortaya çıktı ve bu durum, revize edilmiş bir birleşim için hızlı bir çözüm gerektirdi. IDEA StatiCa olmadan bu kadar hızlı yanıt veremezdik.
Josep Farre
İnşaat Mühendisi – Most Enginyers SL
İspanya
Proje maliyetlerini bütçe dahilinde tutmak için ince cidarlı içi boş kesitler kullanıldı. Her birleşimin rijitliğine özellikle dikkat edildi ve plakaların yerel burkulmasını kontrol etmek için ek takviye levhaları kullanıldı. IDEA StatiCa Connection, Most Enginyers ekibinin bu tasarım sınırlamalarının üstesinden gelmesine ve hem zarif hem de verimli tasarımlar oluşturmasına olanak tanıdı.
Most Enginyers SL hakkında
Most Enginyers SL, Barselona, İspanya merkezli çok disiplinli bir danışmanlık mühendislik firmasıdır. 2004 yılında üç kurucu ortak tarafından kurulmuştur: Lluís Acero Sistach, Barbara Da Silva Rosa ve Dusko Hadzijanev Ardiaca. Birçok disiplinde birbirini tamamlayan geniş deneyime sahipler. Bu sayede çeşitli projelerde konseptten üretime kadar mühendislik hizmetleri sunabilmektedirler.
Firma, IDEA StatiCa Excellence Awards 2023'te Büyük Ölçekli Projeler: Çelik kategorisini kazandı.
