บทนำ

บทความนี้กล่าวถึงการใช้ วิธี Compatible Stress Field Method เพื่อวิเคราะห์การวิบัติจากแรงเฉือนในคานที่มีเหล็กปลอกปริมาณน้อย โดยได้วิเคราะห์ชุดการทดสอบที่ดำเนินการบนคานคอนกรีตเสริมเหล็กแบบรองรับอย่างง่ายโดย Huber (2016), Piyamahant (2002) และ Vecchio and Shim (2004) การทดสอบเหล่านี้ครอบคลุมพารามิเตอร์จำนวนมาก ได้แก่ ขนาดที่แตกต่างกัน ความชะลูดของแรงเฉือน และปริมาณเหล็กเสริมรับแรงเฉือนและเหล็กเสริมตามยาว ส่วนนี้อธิบายการวิเคราะห์การทดลอง 17 รายการจากชุดการทดสอบเหล่านี้โดยใช้ CSFM เพื่อสำรวจความสามารถของ CSFM ในการจำลองรูปแบบการวิบัติที่แตกต่างกันอย่างมาก ตั้งแต่การวิบัติจากแรงเฉือนที่มีและไม่มีการขาดของเหล็กปลอก ไปจนถึงการวิบัติจากการดัดและการวิบัติแบบผสมระหว่างแรงเฉือนและการดัด

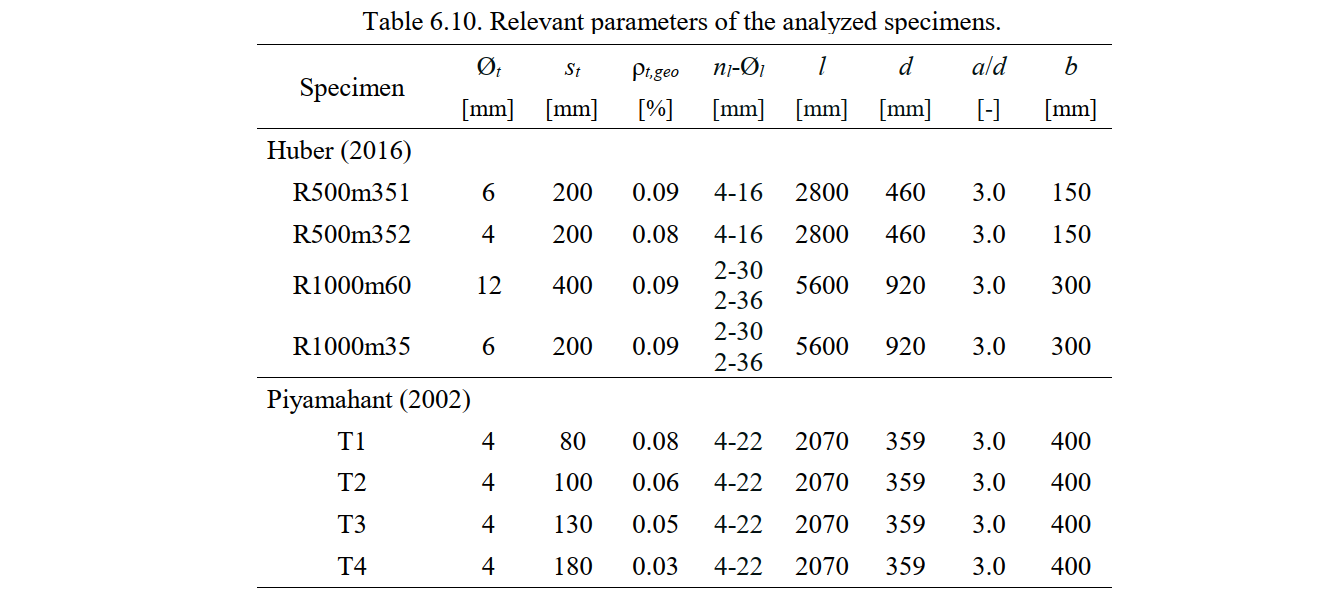

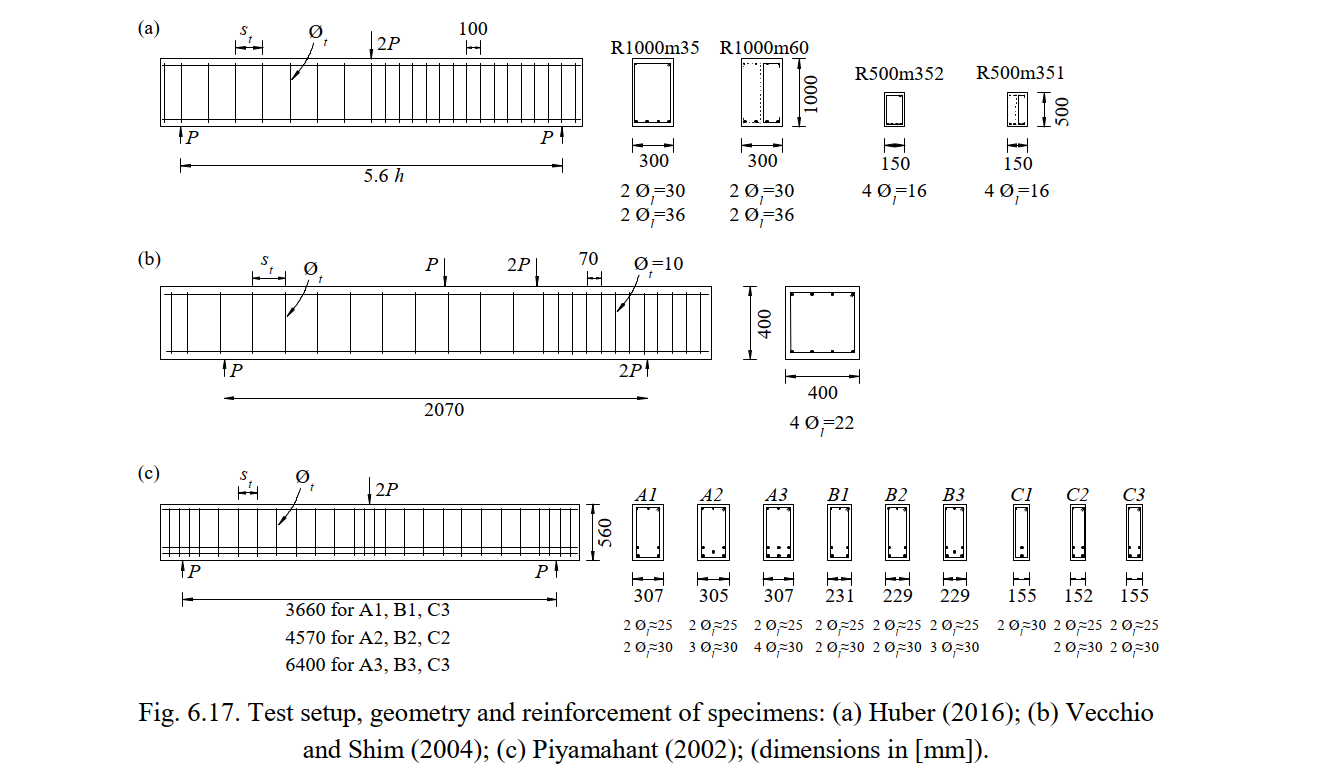

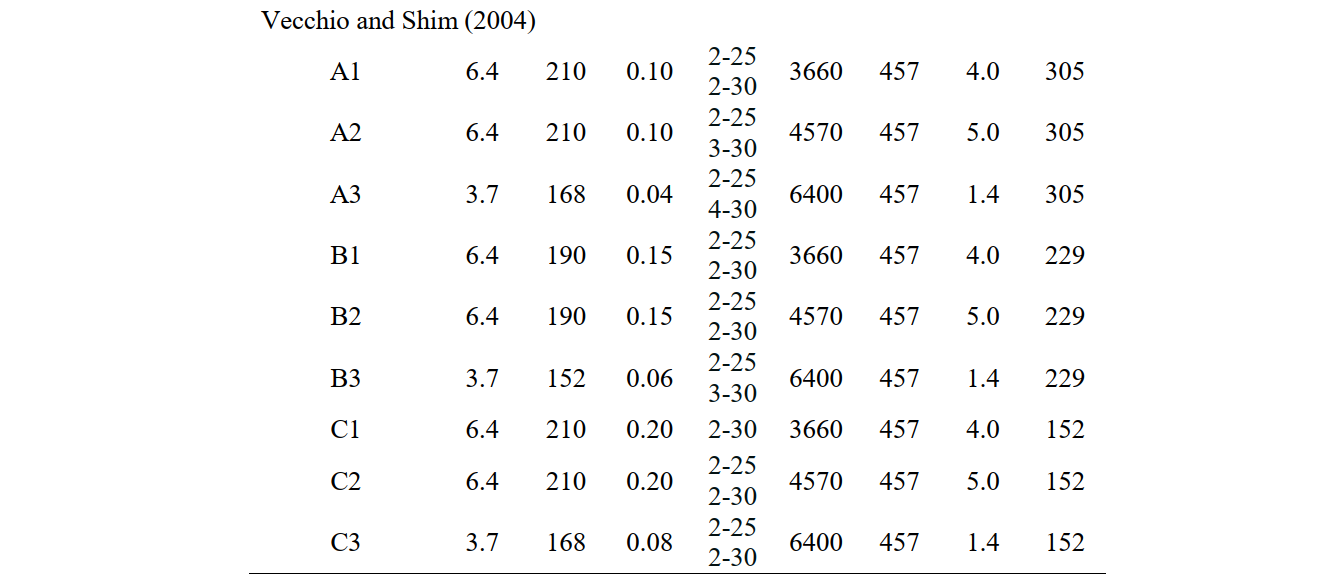

การตั้งค่าการทดลอง รูปที่ 6.17 แสดงรูปทรงเรขาคณิต การตั้งค่าการทดสอบ และการจัดวางเหล็กเสริมของการทดลองที่วิเคราะห์ ข้อมูลเกี่ยวกับเหล็กเสริมรับแรงเฉือน (เส้นผ่านศูนย์กลาง (Øt), ระยะห่าง (st) และอัตราส่วนเหล็กเสริมเชิงเรขาคณิต (ρt,geo)), เหล็กเสริมรับแรงดัด (จำนวน (nl) และเส้นผ่านศูนย์กลาง (Øl)) และ รูปทรงเรขาคณิต (ความลึกประสิทธิผล (d), ความชะลูดของแรงเฉือน (a/d) และความกว้างของคาน (b)) นำเสนอในตารางที่ 6.10 การทดสอบ R1000m60 และ R500m351 ที่ดำเนินการโดย Huber (2016) ใช้ตะของอขาเดียว ในขณะที่การทดสอบอื่นๆ ทั้งหมดใช้เหล็กปลอกปิดสองขา ในการทดสอบที่วิเคราะห์จาก Piyamahant (2002) รูปทรงเรขาคณิตและเหล็กเสริมรับแรงดัดถูกคงที่ไว้ ในขณะที่การศึกษาอีกสองรายการมีการเปลี่ยนแปลง

Widget #NaN: support_center_article

Name: Detail Verification Kaufmann's Book: Definition of failure modes

ID: cbf2cb97-6f22-4d5a-9c11-f565ed61352c

Show Raw Data
{
  "title": {
    "name": "Main headline (H1)",
    "type": "text",
    "value": "คำจำกัดความของรูปแบบการวิบัติ"
  },
  "preview_image": {
    "name": "Preview image",
    "type": "asset",
    "value": []
  },
  "post_date": {
    "name": "Post date",
    "type": "date_time",
    "value": null,
    "displayTimeZone": "Europe/Prague"
  },
  "perex_content": {
    "name": "Lead paragraph",
    "type": "text",
    "value": ""
  },
  "content": {
    "images": [
      {
        "description": null,
        "imageId": "dd3585bb-26d7-4a93-be15-b6a60c876894",
        "url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/155fc75e-18c6-4735-8ae6-149671308a59/Four-point%20bending%20tests%20on%20T-beams_6%201.png",
        "height": 285,
        "width": 994
      }
    ],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [],
    "name": "Content",
    "type": "rich_text",
    "value": "<p>เพื่อเปรียบเทียบรูปแบบการวิบัติที่สังเกตได้จากการทดลองกับรูปแบบที่คาดการณ์โดยวิธี Compatible Stress Field Method รูปแบบการวิบัติจะถูกจำแนกดังนี้: การดัด (F) แรงเฉือน (S) และการยึดเหนี่ยว (A) ควรสังเกตว่าไม่มีการทดลองใดในบทนี้ที่แสดงให้เห็นการวิบัติของการยึดเหนี่ยว ตารางที่ 6.1 กำหนดประเภทย่อยของการวิบัติที่แตกต่างกัน ขึ้นอยู่กับว่าการวิบัติจากการดัดและแรงเฉือนเกิดจากการวิบัติของ Concrete หรือของเหล็กเสริม แม้ว่าการครากของเหล็กเสริมจะไม่ถือเป็นการวิบัติของวัสดุ แต่ก็รวมอยู่ในประเภทย่อยของการวิบัติร่วมกับการบดอัดเสียหายของ Concrete เนื่องจากความสำคัญของการแยกแยะการวิบัติจากการบดอัดเสียหายของ Concrete โดยไม่มีการครากของเหล็กเสริม (เปราะมาก) ออกจากการวิบัติที่เกิดขึ้นหลังจากการครากของเหล็กเสริม (ซึ่งอาจแสดงความสามารถในการเสียรูปได้ในระดับหนึ่ง)&nbsp;</p>\n<figure data-asset-id=\"dd3585bb-26d7-4a93-be15-b6a60c876894\" data-image-id=\"dd3585bb-26d7-4a93-be15-b6a60c876894\"><img src=\"https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/155fc75e-18c6-4735-8ae6-149671308a59/Four-point%20bending%20tests%20on%20T-beams_6%201.png\" data-asset-id=\"dd3585bb-26d7-4a93-be15-b6a60c876894\" data-image-id=\"dd3585bb-26d7-4a93-be15-b6a60c876894\" alt=\"\"></figure>"
  },
  "linked_items": {
    "name": "Linked items",
    "type": "modular_content",
    "value": [],
    "linkedItems": []
  },
  "regions": {
    "name": "Region",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "region"
  },
  "product_groups": {
    "name": "Product group",
    "type": "taxonomy",
    "value": [
      {
        "name": "Concrete",
        "codename": "concrete"
      },
      {
        "name": "Reinforced concrete",
        "codename": "reinforced_concrete"
      }
    ],
    "taxonomyGroup": "product_group"
  },
  "support_center_article_types": {
    "name": "Support center article",
    "type": "taxonomy",
    "value": [
      {
        "name": "Verifications",
        "codename": "verification_example"
      }
    ],
    "taxonomyGroup": "support_center_article"
  },
  "expertise_levels": {
    "name": "Expertise level",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "expertise_level"
  },
  "labels": {
    "name": "Labels",
    "type": "taxonomy",
    "value": [
      {
        "name": "Detail 2D",
        "codename": "detail"
      },
      {
        "name": "Reinforcement",
        "codename": "reinforcement"
      }
    ],
    "taxonomyGroup": "labels"
  },
  "attachments__files": {
    "name": "Attachments",
    "type": "asset",
    "value": []
  },
  "content_priority__value": {
    "name": "Content priority value",
    "type": "number",
    "value": null
  },
  "options": {
    "name": "Options",
    "type": "multiple_choice",
    "value": []
  },
  "url_slug": {
    "name": "Url slug",
    "type": "url_slug",
    "value": "definition-of-failure-modes"
  },
  "unique_url_slug": {
    "name": "Unique URL slug",
    "type": "custom",
    "value": "[\"definition-of-failure-modes\",\"[autogenerated]\"]"
  },
  "content_settings__sitemap": {
    "name": "Show in sitemap",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__robots": {
    "name": "Search engine indexing",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__is_hidden": {
    "name": "Hidden nested content",
    "type": "multiple_choice",
    "value": [
      {
        "name": "yes",
        "codename": "yes"
      }
    ]
  },
  "content_settings__is_topped": {
    "name": "Topped",
    "type": "multiple_choice",
    "value": []
  },
  "metadata__page_title": {
    "name": "Page title",
    "type": "text",
    "value": ""
  },
  "metadata__page_description": {
    "name": "Page description",
    "type": "text",
    "value": ""
  },
  "metadata__page_keywords": {
    "name": "Page keywords",
    "type": "text",
    "value": ""
  },
  "metadata__canonical_url": {
    "name": "Canonical URL",
    "type": "text",
    "value": ""
  },
  "metadata__og_title": {
    "name": "OG:title",
    "type": "text",
    "value": ""
  },
  "metadata__og_description": {
    "name": "OG:description",
    "type": "text",
    "value": ""
  },
  "metadata__og_image": {
    "name": "OG:image",
    "type": "asset",
    "value": []
  },
  "translation__translation_connector": {
    "name": "Translation Connector",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "languages"
  },
  "translation__force_translation": {
    "name": "Force translation",
    "type": "multiple_choice",
    "value": []
  },
  "translation__translate_standalone_nested_content_items": {
    "name": "Translate standalone nested content items",
    "type": "multiple_choice",
    "value": []
  },
  "translation__last_translation": {
    "images": [],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [],
    "name": "Last translation",
    "type": "rich_text",
    "value": "<p>Translation info:</p>\n<ul>\n  <li>cs-CZ: Never translated</li>\n  <li>de-DE: Never translated</li>\n  <li>en-US: Never translated</li>\n  <li>es-ES: Never translated</li>\n  <li>fr-FR: Never translated</li>\n  <li>hu-HU: Never translated</li>\n  <li>it-IT: Never translated</li>\n  <li>ko-KR: Never translated</li>\n  <li>nl-NL: Never translated</li>\n  <li>pl-PL: Never translated</li>\n  <li>pt-PT: Never translated</li>\n  <li>ro-RO: Never translated</li>\n  <li>ru-RU: Never translated</li>\n  <li>th-TH: Translated on 13.5.2026 19:17</li>\n  <li>tr-TR: Never translated</li>\n  <li>vi-VN: Never translated</li>\n  <li>zh-CN: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n  <li>Publish info is available only in the main language</li>\n</ul>"
  },
  "translation__ai_translated": {
    "name": "AI translated",
    "type": "multiple_choice",
    "value": [
      {
        "name": "Translated",
        "codename": "translated"
      }
    ]
  },
  "page_tree_settings__page_label": {
    "name": "Page label",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__path_segment": {
    "name": "Path segment",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__breadcrumb_style": {
    "name": "Breadcrumb style",
    "type": "multiple_choice",
    "value": []
  },
  "page_tree_settings__hide_in_breadcrumbs": {
    "name": "Hide in breadcrumbs",
    "type": "multiple_choice",
    "value": []
  }
}

คุณสมบัติของวัสดุ

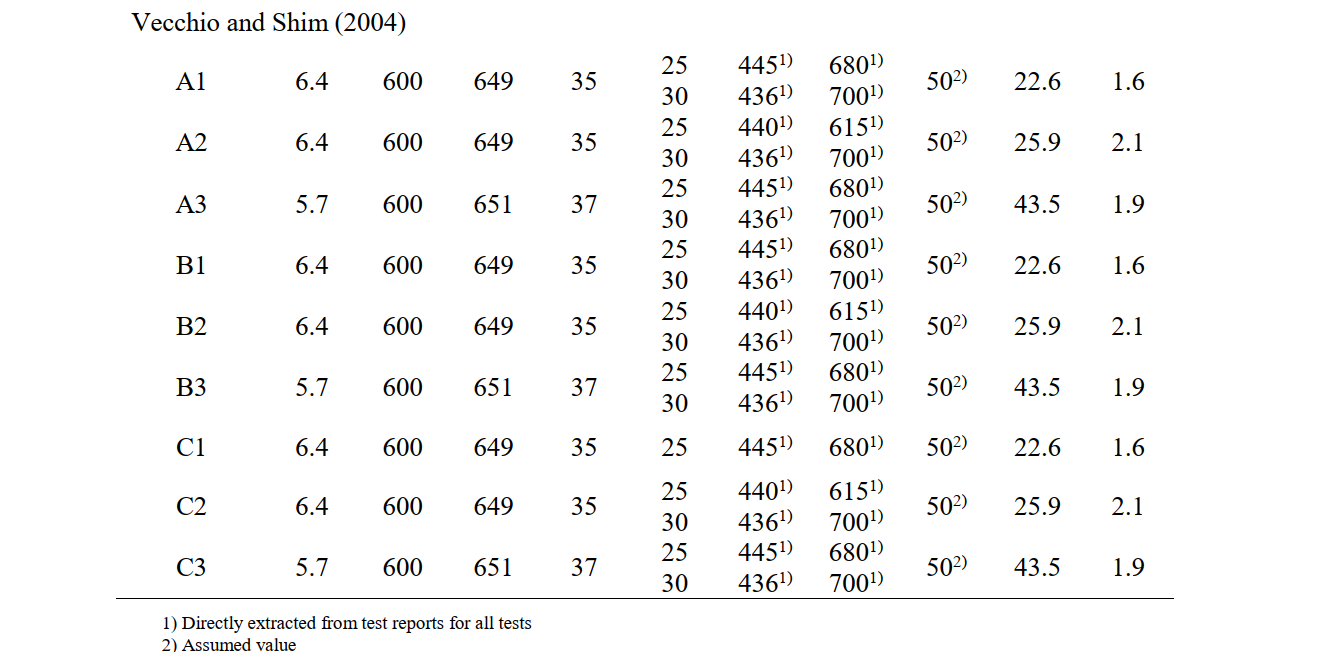

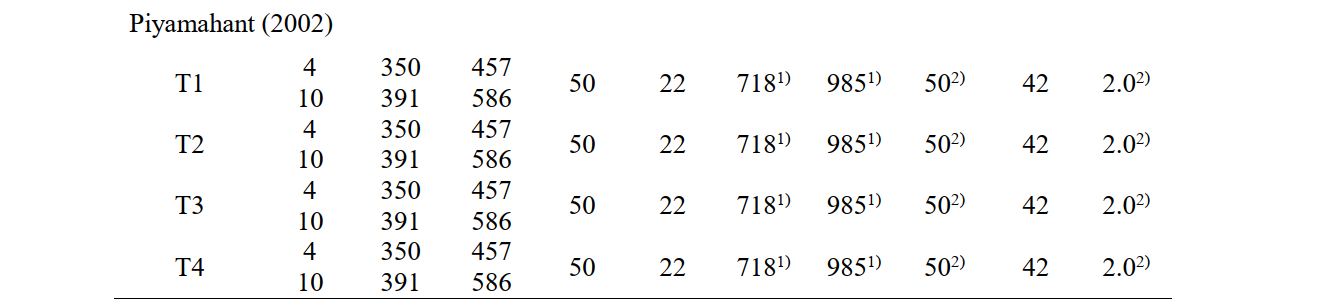

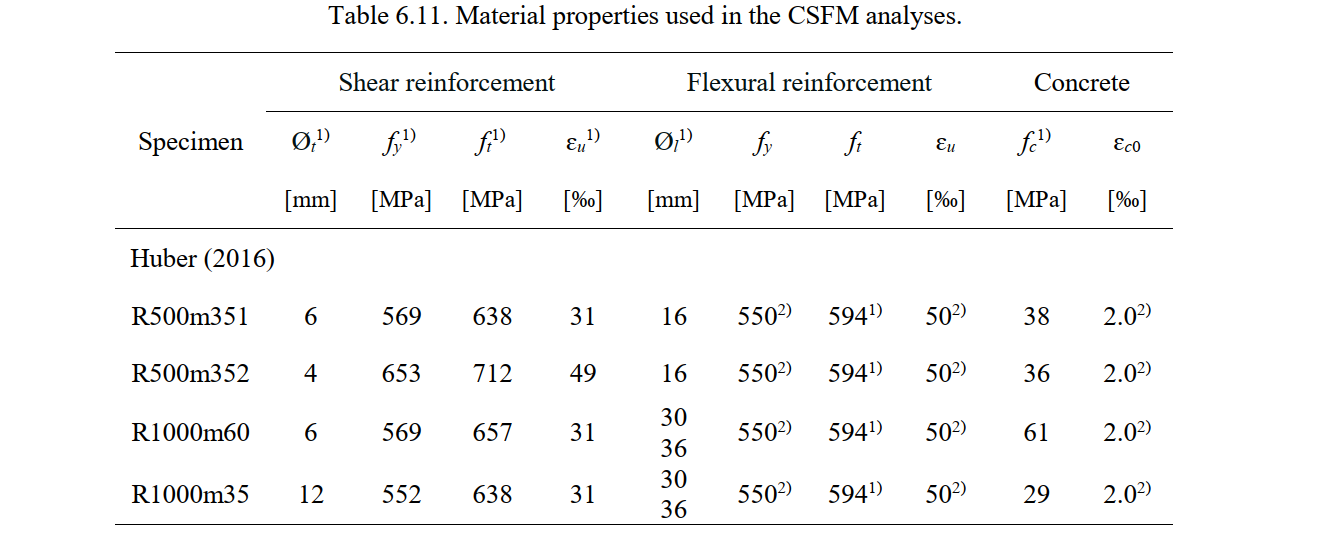

คุณสมบัติของวัสดุของเหล็กเสริมรับแรงเฉือน เหล็กเสริมรับแรงดัด และ Concrete ที่ใช้ในการวิเคราะห์ CSFM สรุปไว้ในตารางที่ 6.11 คุณสมบัติของวัสดุส่วนใหญ่ที่จำเป็นสำหรับการวิเคราะห์ CSFM มีอยู่ในรายงานการทดสอบที่เกี่ยวข้อง ค่าที่ต้องสมมติขึ้นระบุไว้ในตารางที่ 6.11

การจำลองด้วย CSFM

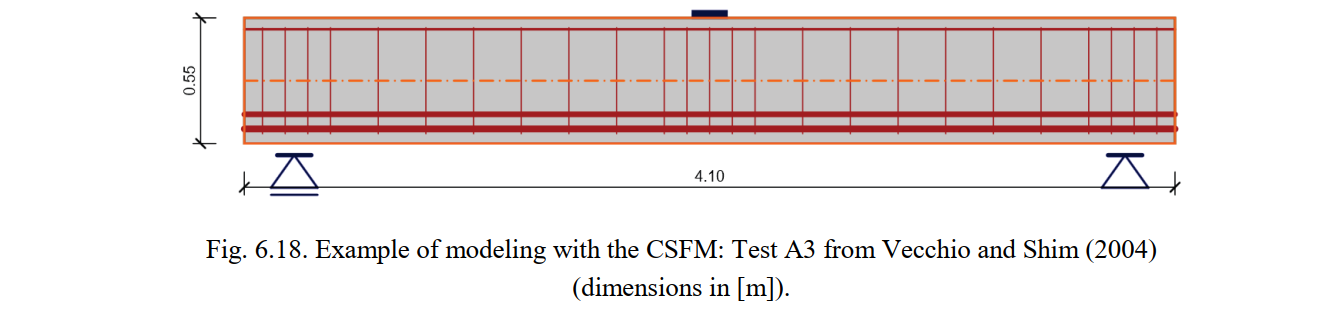

รูปทรงเรขาคณิต เหล็กเสริม เงื่อนไขการรองรับและการรับแรง ถูกจำลองใน CSFM ตามการตั้งค่าการทดลอง รูปที่ 6.18 แสดงการจำลองของการทดสอบ A3 จาก Vecchio and Shim (2004) เป็นตัวอย่าง

สำหรับการทดสอบแต่ละรายการ ได้ดำเนินการคำนวณเชิงตัวเลขสี่รายการโดยใช้พารามิเตอร์ดังต่อไปนี้:

  • ขนาดของตาข่าย ซึ่งแปรผันจาก 5 (ค่าเริ่มต้นสำหรับตัวอย่างเฉพาะเหล่านี้) ผ่าน 10 ไปจนถึง 20 finite element ตลอดความลึกของคาน เนื่องจากตาข่ายเริ่มต้นมีความหยาบมากอยู่แล้ว การศึกษานี้จึงวิเคราะห์เฉพาะตาข่ายที่ละเอียดกว่า และใช้ตาข่ายที่มี 10 element ยกเว้นใน M0
  •  การพิจารณาหรือไม่พิจารณาผลของการเสริมความแข็งจากแรงดึง โดยค่าเริ่มต้น การเสริมความแข็งจากแรงดึงจะถูกพิจารณาใน CSFM
  • การพิจารณาหรือไม่พิจารณาการแตกร้าวที่อาจไม่เสถียรในเหล็กปลอก เมื่อพิจารณา (ตามค่าเริ่มต้น) Pull-Out Model (POM) จะกำหนดการเสริมความแข็งจากแรงดึงในเหล็กปลอก (อัตราส่วนเหล็กเสริมเชิงเรขาคณิตของคานทั้งหมดต่ำกว่า (ρcr) ดังนั้น Tension Chord Model จึงไม่ถูกใช้เลย) เมื่อปิดใช้งาน แบบจำลองจะคำนึงถึงการเสริมความแข็งจากแรงดึงโดยใช้ TCM

\[ρ_{\text{cr}} = \frac{f_{\text{ct}}}{f_{\text{y}} - (n-1)f_{\text{ct}}}\]

โดยที่:

  • \(f_y\) - กำลังครากของเหล็กเสริม
  • \(f_{ct}\) - กำลังดึงของ Concrete
  • \(n = \frac{E_s}{E_c}\) - อัตราส่วนโมดูลัส

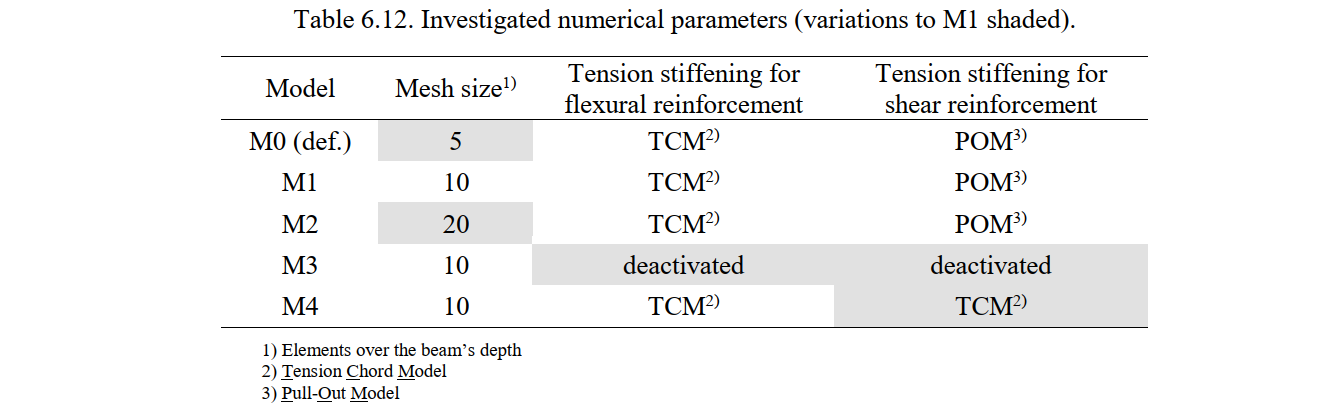

ตารางที่ 6.12 แสดงพารามิเตอร์ที่ใช้ในการคำนวณเชิงตัวเลขแต่ละรายการ M0 สอดคล้องกับแบบจำลองที่ใช้การตั้งค่าเริ่มต้นใน CSFM

การเปรียบเทียบกับผลการทดลอง

ส่วนนี้ประกอบด้วยการเปรียบเทียบระหว่างแรงสูงสุดและรูปแบบการวิบัติที่ได้จาก CSFM กับผลการทดลอง เพื่อตรวจสอบ CSFM สำหรับพฤติกรรมในสภาวะใช้งานและความสามารถในการเสียรูปด้วย การตอบสนองของแรง-การเสียรูปที่ได้จากแบบจำลองจึงถูกเปรียบเทียบกับผลจากการทดสอบสำหรับคานที่เลือก

รูปแบบการวิบัติและแรงสูงสุด

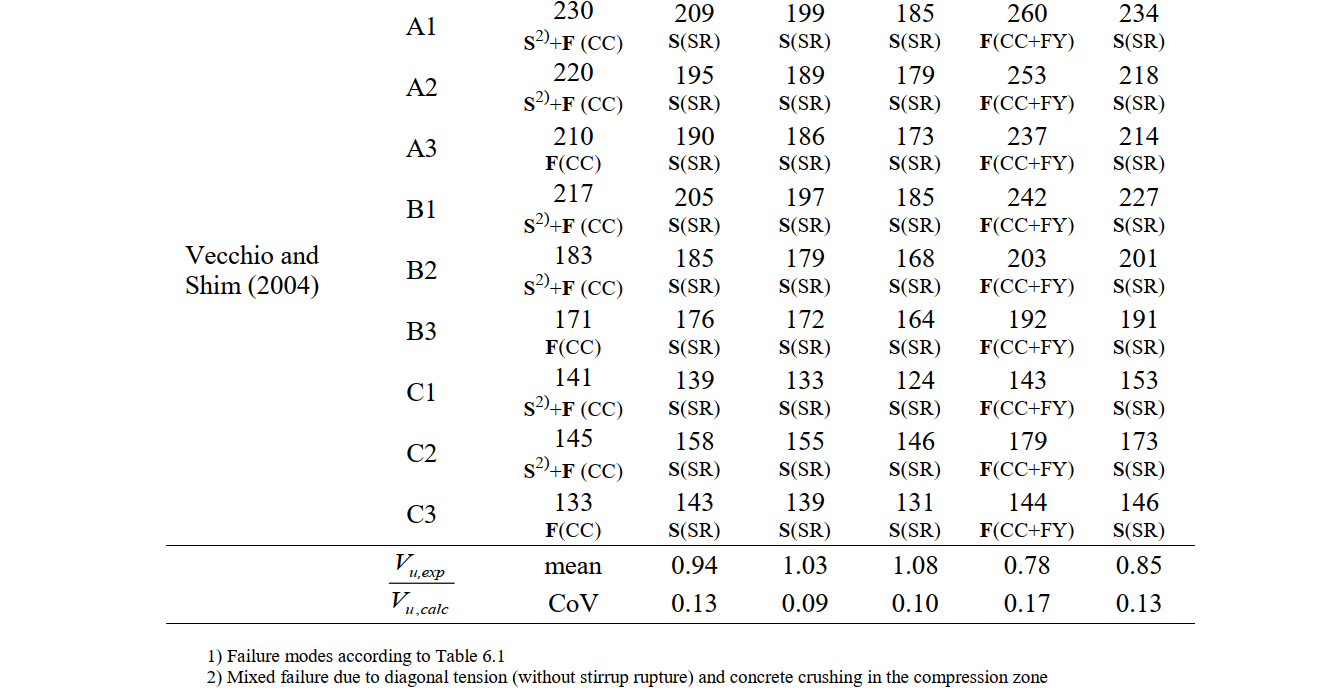

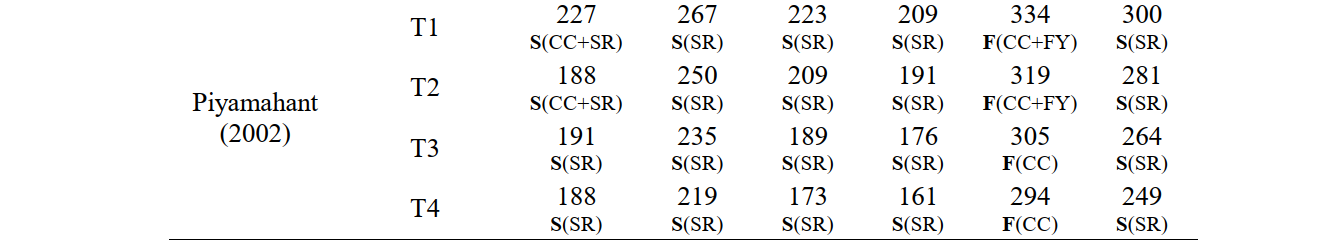

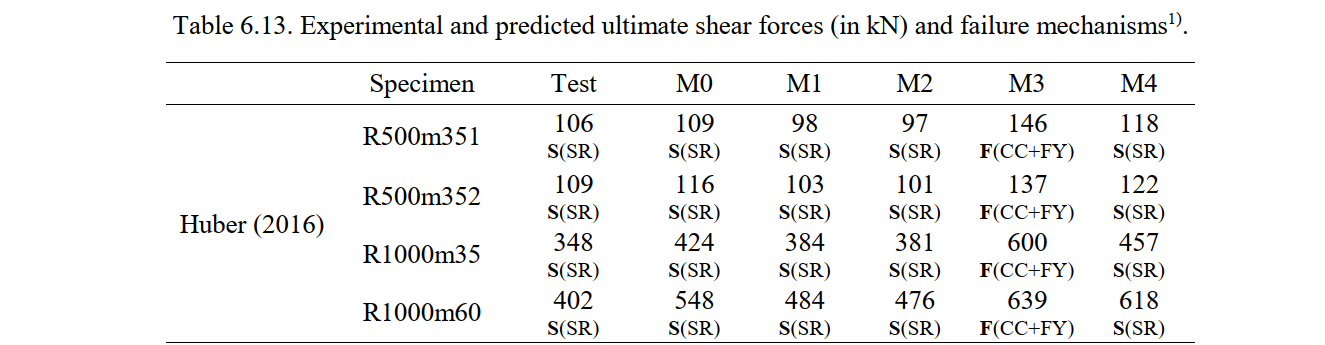

ตารางที่ 6.13 สรุปแรงเฉือนสูงสุดที่วัดได้จากการทดสอบ (Vu,exp), แรงเฉือนสูงสุดที่ทำนายโดย CSFM (Vu,calc), และรูปแบบการวิบัติที่เกี่ยวข้อง ตารางนี้ยังให้ค่าเฉลี่ยและสัมประสิทธิ์การแปรผัน (CoV) ของอัตราส่วนระหว่างแรงสูงสุดที่วัดได้และที่คำนวณได้สำหรับแบบจำลองเชิงตัวเลขแต่ละรายการ ในการวิเคราะห์ทั้งหมด (ยกเว้น M3 ซึ่งละเลยการเสริมความแข็งจากแรงดึง) CSFM ทำนายการวิบัติจากแรงเฉือนในเหล็กปลอก ซึ่งสอดคล้องกับกลไกการวิบัติที่สังเกตได้ในการทดสอบจาก Huber (2016) และ Piyamahant (2002) แต่ไม่ตรงกับที่สังเกตได้ใน Vecchio and Shim (2004) ความล้มเหลวในการจับรูปแบบการวิบัติได้อย่างถูกต้องนำไปสู่การประมาณแรงสูงสุดที่ค่อนข้างอนุรักษ์นิยมในกรณีนี้ โดยรวมแล้ว พารามิเตอร์เริ่มต้นให้การประมาณกำลังที่ดี แต่ค่อนข้างอยู่ในด้านที่ไม่ปลอดภัย (เฉลี่ย 6%)

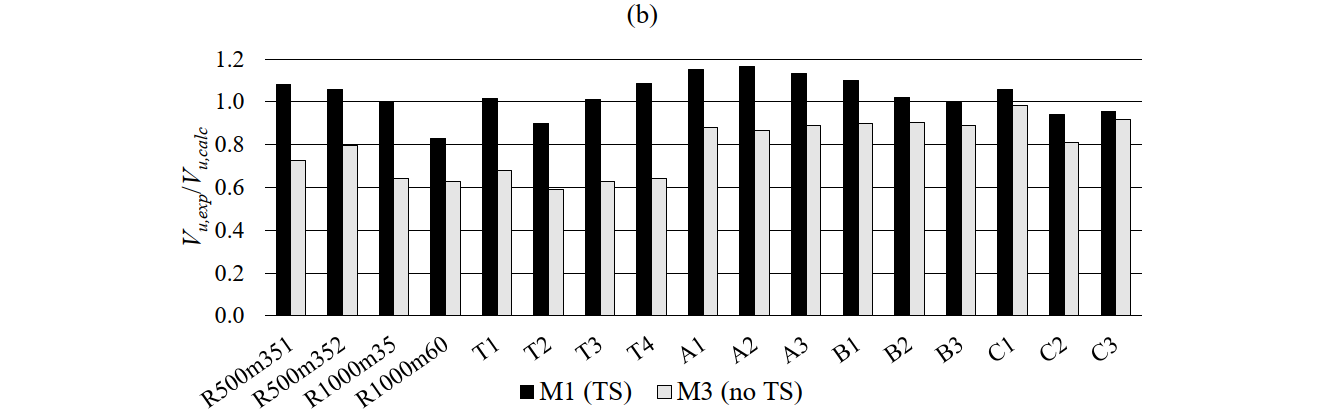

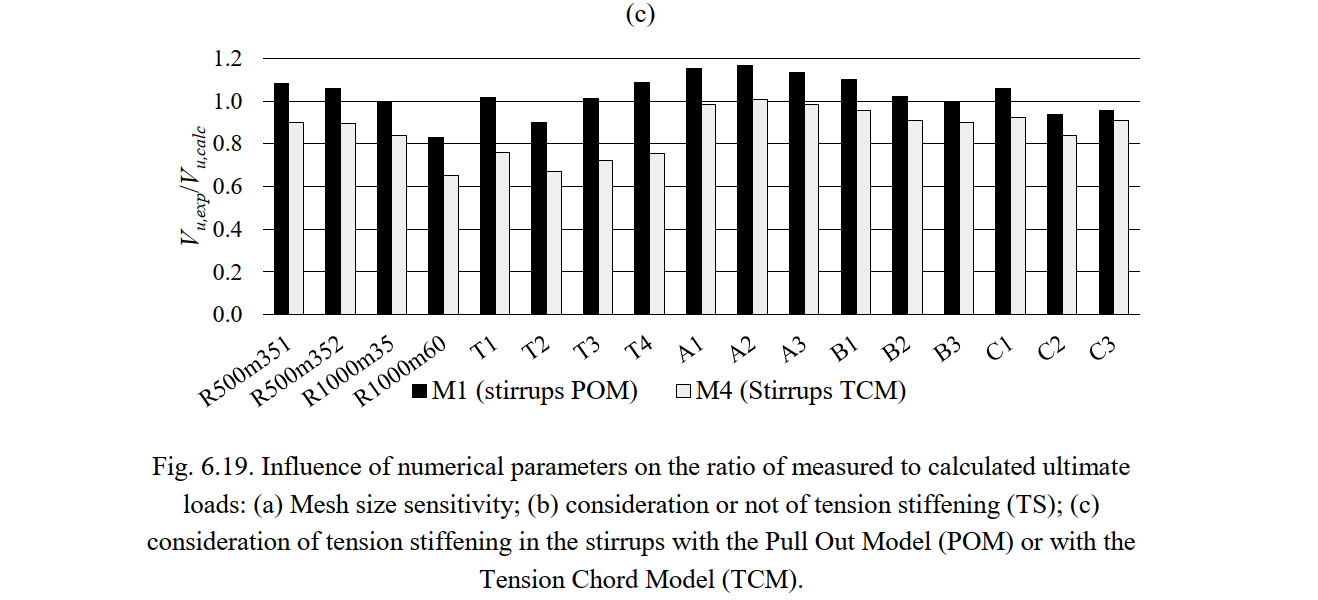

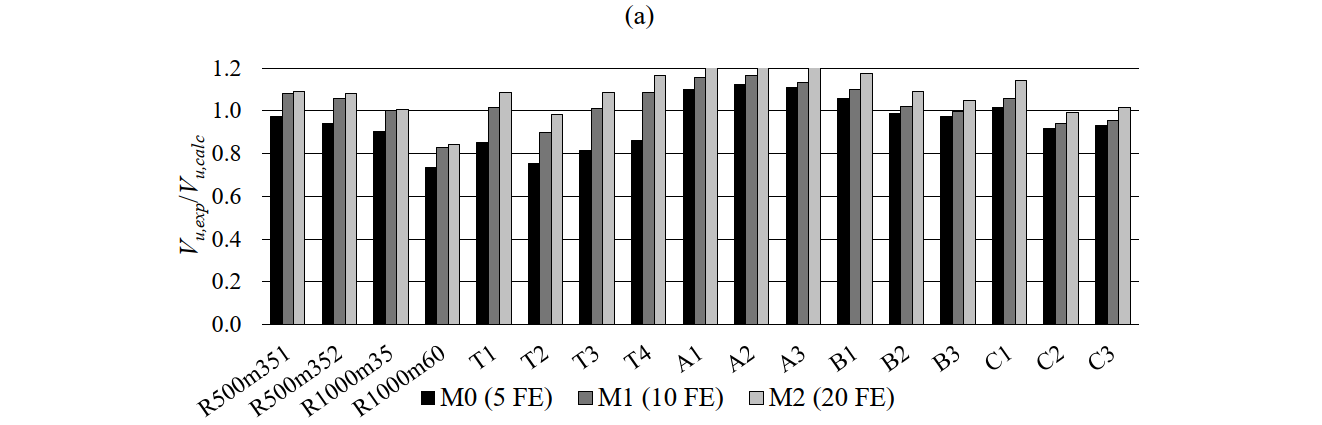

ความไวของการทำนายกำลังของ CSFM ต่อพารามิเตอร์เชิงตัวเลขที่วิเคราะห์แสดงในรูปที่ 6.19 โดยใช้อัตราส่วนของแรงเฉือนสูงสุดจากการทดลองต่อที่คำนวณได้ (Vu,exp/Vu,calc) แรงสูงสุดมีความไวอย่างเห็นได้ชัดต่อขนาดของ finite element ที่เลือก (ดูรูปที่ 6.19 a) ความแตกต่างสูงสุดระหว่างตาข่ายหยาบที่สุดและละเอียดที่สุด (M0 และ M2) อยู่ที่ 36% (การทดสอบที่ 4 จาก Piyamahant (2002)) โดยมีความแตกต่างเฉลี่ยประมาณ 15% การทำนายโดยใช้พารามิเตอร์เริ่มต้น (5 finite element ตลอดความสูงของคานในแบบจำลอง M0) ประมาณกำลังการทดลองสูงเกินไปเล็กน้อย (ประมาณ 5%) เมื่อปรับตาข่ายให้ละเอียดขึ้นเป็น 10 หรือ 20 finite element ตลอดความสูงของคาน (แบบจำลอง M1 และ M2 ตามลำดับ) สามารถบรรลุการทำนายกำลังที่ดีเยี่ยมซึ่งอยู่ในด้านที่ปลอดภัยเล็กน้อยของแรงสูงสุดได้ ไม่พบการเปลี่ยนแปลงในรูปแบบการวิบัติเมื่อเปลี่ยนขนาดตาข่าย finite element แม้แต่ผลลัพธ์ที่ใช้ขนาดตาข่ายเริ่มต้นก็น่าพอใจมาก เมื่อพิจารณาว่าการทดลองหลายรายการแสดงการวิบัติจากแรงเฉือนแบบเปราะ ซึ่งเป็นเรื่องท้าทายในการทำนายโดยใช้วิธีการออกแบบ

วิธีการพิจารณาการเสริมความแข็งจากแรงดึงมีผลกระทบอย่างมีนัยสำคัญต่อการทำนายกำลัง ดังที่เห็นได้ในรูปที่ 6.19 b-c การพิจารณาการเสริมความแข็งจากแรงดึงในเหล็กปลอกโดยใช้ POM (การตั้งค่าเริ่มต้นใน CSFM) นำไปสู่ความสอดคล้องที่ดีเยี่ยมโดยเฉลี่ยกับผลการทดลอง (ดูรูปที่ 6.19 b) อย่างไรก็ตาม การละเลยการเสริมความแข็งจากแรงดึงนำไปสู่การประมาณแรงสูงสุดสูงเกินไปโดยเฉลี่ยประมาณ 22% (ดูตารางที่ 6.12) เมื่อละเลยการเสริมความแข็งจากแรงดึง รูปแบบการวิบัติเปลี่ยนเป็นการวิบัติจากการดัด (ดูตารางที่ 6.12) และรูปแบบการวิบัติจากแรงเฉือนที่สังเกตได้ไม่ตรงกัน ผลลัพธ์ยังมีความไวสูงต่อความสัมพันธ์การอ่อนตัวจากแรงอัดที่พิจารณา ดังที่เห็นได้ในรูปที่ 6.19 c การใช้ Tension Chord Model ในเหล็กปลอก (แบบจำลอง M4) แทน Pull-out Model (แบบจำลอง M1) ให้ผลลัพธ์ที่ดีกว่าเล็กน้อยเมื่อเทียบกับการละเลยการเสริมความแข็งจากแรงดึง (แบบจำลอง M3) แต่ยังคงประมาณแรงสูงสุดสูงเกินไปอย่างมากประมาณ 15% (ดูตารางที่ 6.12) ดังนั้น จึงสรุปได้ว่าการใช้ Pull-Out-Model มีความสำคัญอย่างยิ่งในตัวอย่างเหล่านี้สำหรับการจำลองพฤติกรรมการรับแรงที่ถูกต้อง

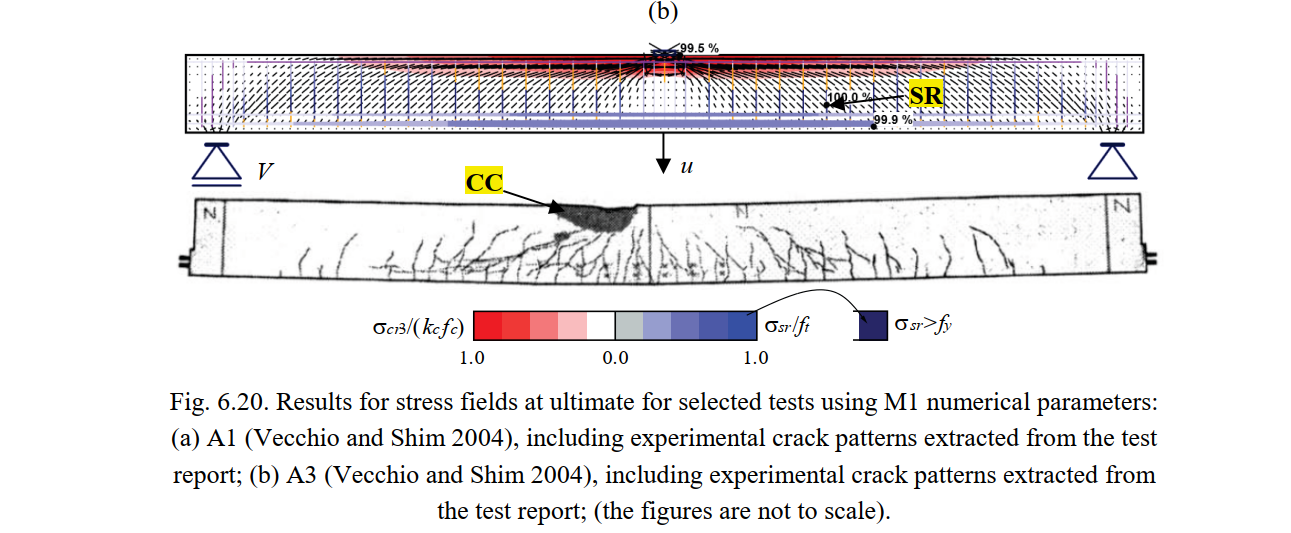

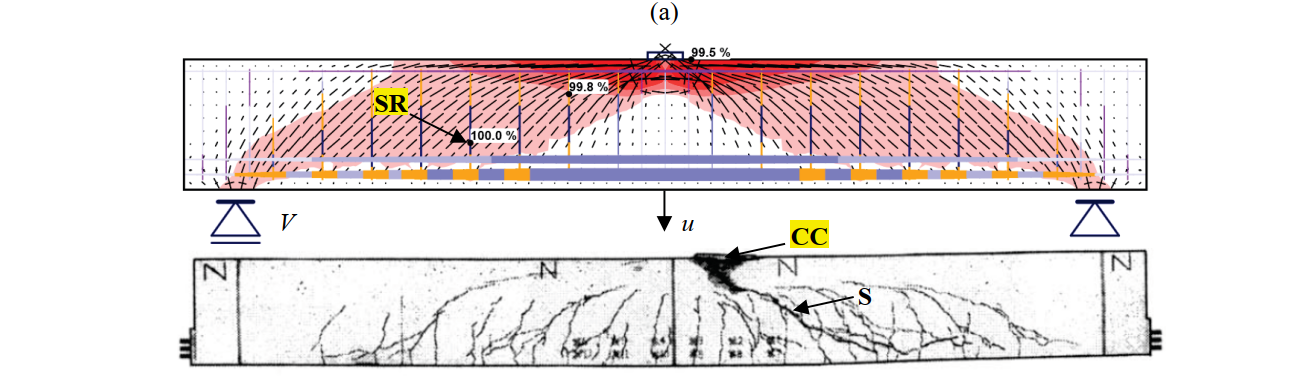

รูปที่ 6.20 แสดงผลลัพธ์ของสนามความเค้นต่อเนื่อง (ความเค้นหลักแบบอัด (σc) และความเค้นในเหล็ก (σsr) ที่รอยแตกร้าว) สำหรับตัวอย่าง A1 และ A3 จาก Vecchio and Shim (2004) ซึ่งการวิบัติจากแรงเฉือนที่ทำนายได้ถูกเน้นไว้ ผลลัพธ์เหล่านี้คำนวณโดยใช้พารามิเตอร์เชิงตัวเลข M1 (พารามิเตอร์เริ่มต้น ยกเว้นขนาดตาข่ายซึ่งเป็นครึ่งหนึ่งของค่าเริ่มต้น) ดังที่เห็นได้จากสนามความเค้น ความเค้นอัดในโซนรับแรงอัดเนื่องจากการดัดอยู่ในช่วงพลาสติก (99.5%) อย่างไรก็ตาม เนื่องจากเกณฑ์ที่พิจารณาสำหรับการบดอัดเสียหายของ Concrete การขาดของเหล็กปลอกจึงเกิดขึ้นก่อนที่การบดอัดเสียหายของ Concrete จะเกิดขึ้น

การตอบสนองของแรง-การเสียรูป

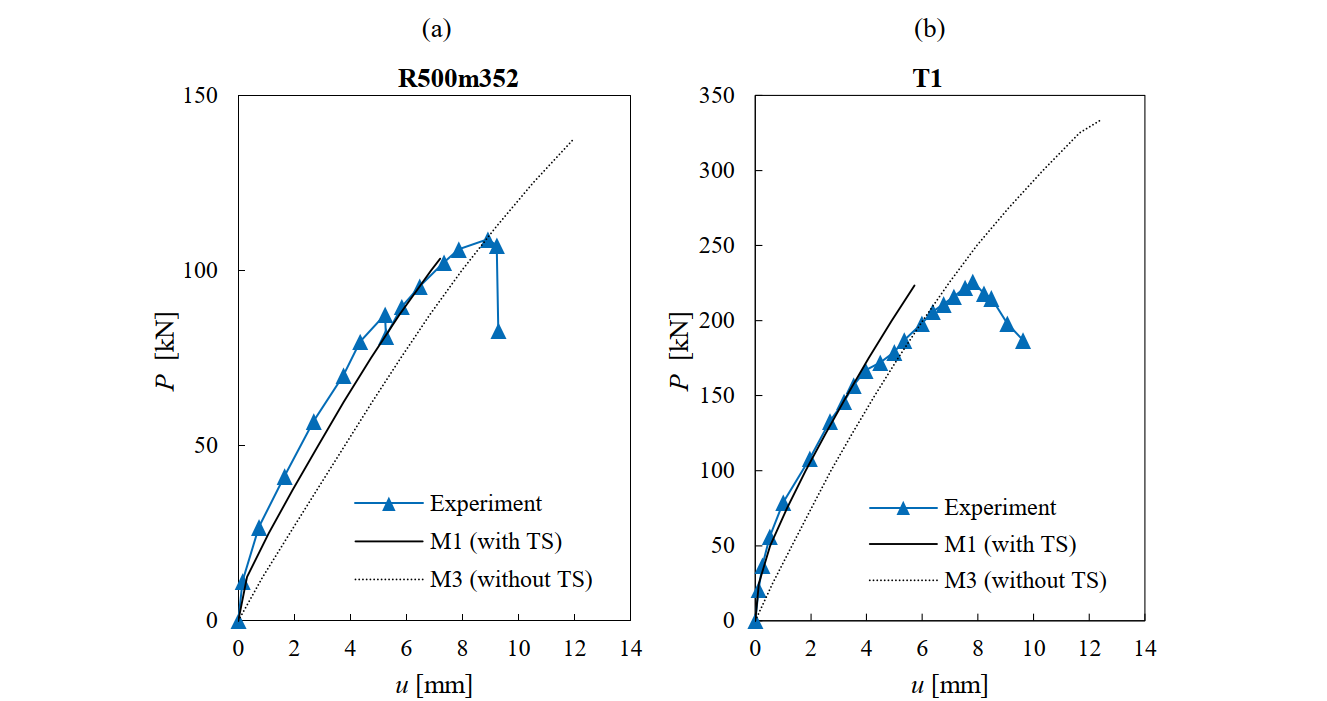

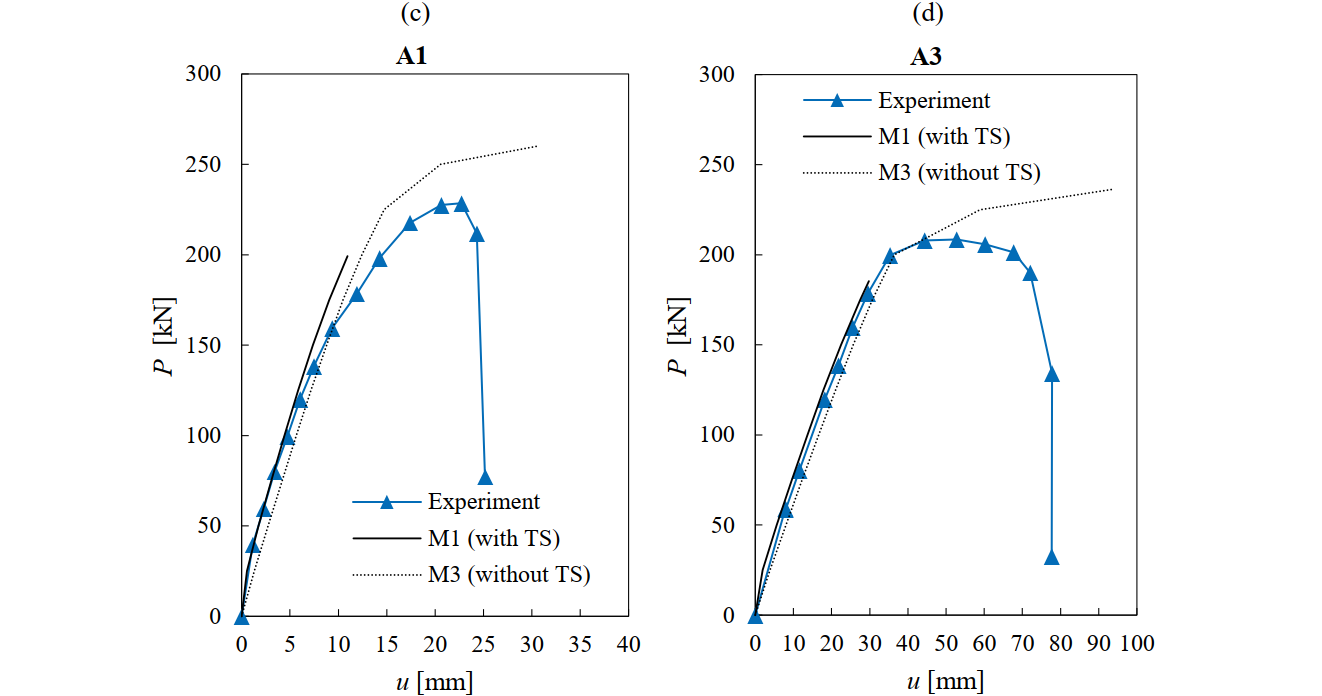

การตอบสนองของแรง-การเสียรูปที่คำนวณได้โดยใช้พารามิเตอร์เชิงตัวเลขจาก M1 (พิจารณา TCM สำหรับเหล็กเสริมรับแรงดัดและ POM สำหรับเหล็กปลอก) และ M3 (ละเลยผลของการเสริมความแข็งจากแรงดึงทั้งหมด) ถูกเปรียบเทียบกับการตอบสนองของแรง-การเสียรูปที่วัดได้ในรูปที่ 6.21 สำหรับการทดสอบ R500m352, T1, A1 และ A3 แรง V สอดคล้องกับแรงเฉือนที่กระทำ และ u สอดคล้องกับการโก่งตัวที่กึ่งกลางช่วง (ดูรูปที่ 6.20a)

เมื่อคำนึงถึงผลของการเสริมความแข็งจากแรงดึง การโก่งตัวจากการทดลองสามารถทำนายได้ค่อนข้างดีตลอดประวัติการรับแรงทั้งหมด แม้ว่าการโก่งตัวที่แรงสูงสุดจะถูกประมาณต่ำกว่าความเป็นจริงเล็กน้อย โดยเฉพาะอย่างยิ่งในการทดสอบ A3 จาก Vecchio and Shim (2004) ที่ราบสูงที่สังเกตได้ในการทดลองเนื่องจากการครากของเหล็กเสริมรับแรงดัดไม่สามารถจับได้อย่างถูกต้องในการวิเคราะห์เชิงตัวเลข เนื่องจากการขาดของเหล็กปลอกถูกทำนายก่อน การละเลยผลของการเสริมความแข็งจากแรงดึงนำไปสู่การประมาณแรงสูงสุดและการเสียรูปสูงเกินไป ข้อสรุปเหล่านี้สำหรับการวิเคราะห์ที่ไม่มีการเสริมความแข็งจากแรงดึงยังใช้ได้เมื่อใช้พารามิเตอร์ M4 (TCM ที่ใช้ทั้งในเหล็กปลอกและเหล็กเสริมรับแรงดัด)

บทสรุป

สามารถสรุปข้อสรุปดังต่อไปนี้เกี่ยวกับการเปรียบเทียบผลลัพธ์ CSFM และพฤติกรรมที่สังเกตได้ในการทดสอบที่วิเคราะห์ซึ่งดำเนินการบนคานรองรับอย่างง่ายที่มีเหล็กปลอกปริมาณน้อย:

  • CSFM ให้การประมาณแรงสูงสุดที่ดี ซึ่งถูกประมาณสูงเกินไปเล็กน้อย (เฉลี่ย 5%) เมื่อใช้พารามิเตอร์เชิงตัวเลขเริ่มต้น เป็นเรื่องยากที่จะจับรูปแบบการวิบัติแบบผสมเนื่องจากแรงเฉือนและการบดอัดเสียหายของ Concrete จากการดัด CSFM ทำนายการวิบัติเนื่องจากการขาดของเหล็กปลอก ซึ่งนำไปสู่การทำนายกำลังที่อยู่ในด้านอนุรักษ์นิยม
  • การทำนายแรงสูงสุดมีความไวต่อการเปลี่ยนแปลงขนาดตาข่าย finite element ในระดับหนึ่ง การทำนายที่ดีที่สุดได้รับเมื่อปรับตาข่าย finite element เริ่มต้นให้ละเอียดขึ้น ดังนั้น จึงแนะนำเสมอให้ตรวจสอบอิทธิพลของขนาด finite element ต่อผลลัพธ์เมื่อดำเนินการตรวจสอบขั้นสุดท้าย
  • การละเลยการเสริมความแข็งจากแรงดึงนำไปสู่การประมาณแรงสูงสุดและความสามารถในการเสียรูปสูงเกินไปอย่างเห็นได้ชัด แม้แต่เมื่อจำลองการเสริมความแข็งจากแรงดึงในเหล็กปลอกโดยใช้ Tension Chord Model แรงสูงสุดที่ทำนายได้ก็ยังอยู่ในด้านที่ไม่ปลอดภัยอย่างชัดเจน ผลลัพธ์ที่ดีที่สุดได้รับเมื่อพิจารณาผลของการแตกร้าวที่ไม่เสถียรในเหล็กปลอกสำหรับปริมาณเหล็กเสริมน้อยโดยใช้ Pull Out Model นี่คือแบบจำลองการเสริมความแข็งจากแรงดึงที่ใช้เป็นค่าเริ่มต้นใน CSFM
