ข้อบกพร่องทุกประเภทได้รับการอธิบายไว้ใน พื้นฐานทางทฤษฎี สำหรับ IDEA StatiCa Member โดยสรุป ข้อบกพร่องระดับโลก จะถูกนำไปใช้กับแบบจำลองโครงสร้างทั้งหมด และข้อบกพร่องระดับท้องถิ่นจะถูกนำไปใช้กับคาน เสา หรือโครงเดี่ยว
IDEA StatiCa Member อนุญาตให้นำข้อบกพร่องระดับท้องถิ่นไปใช้กับรูปแบบการโก่งเดาะที่มีแอมพลิจูด e0 เป็นมิลลิเมตรตามที่ผู้ใช้กำหนด ค่า e0 คำนวณเป็นค่าสัมพัทธ์ที่สัมพันธ์กับความยาวชิ้นส่วน หากทั้งสองทิศทางสามารถเกิดการโก่งตัวได้ จำเป็นต้องวิเคราะห์รูปแบบการโก่งเดาะทั้งสอง ได้แก่ เครื่องหมายบวก + และลบ - ของ e0.
โดยทั่วไป รูปแบบการโก่งเดาะแรกที่มีแอมพลิจูดสูงสุดตามแนวทางที่เกี่ยวข้องก็เพียงพอแล้ว ควรวิเคราะห์รูปแบบการโก่งเดาะเพิ่มเติมสำหรับแบบจำลองที่มีชิ้นส่วนที่วิเคราะห์หลายชิ้น
มีแนวทางสำหรับแต่ละมาตรฐานในการกำหนดข้อบกพร่อง ซึ่งคุณป้อนใน Member สำหรับการวิเคราะห์ GMNIA

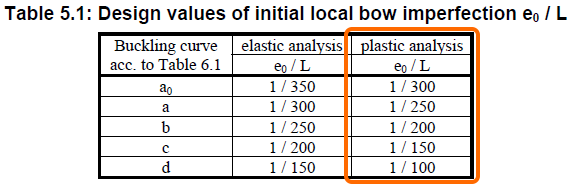

ตัวอย่างเช่น ใน Eurocode อธิบายไว้ใน EN 1993-1-1, ข้อ 5.3.2 (3) แอมพลิจูดข้อบกพร่อง e0 คำนวณในตาราง 5.1 โดยควรใช้การวิเคราะห์แบบพลาสติก
เพื่อกำหนดเส้นโค้งการโก่งเดาะในแท็บ คุณต้องตัดสินใจโดยอิงจากรูปแบบการโก่งเดาะที่แสดงในการวิเคราะห์ LBA ใน Member ว่า:

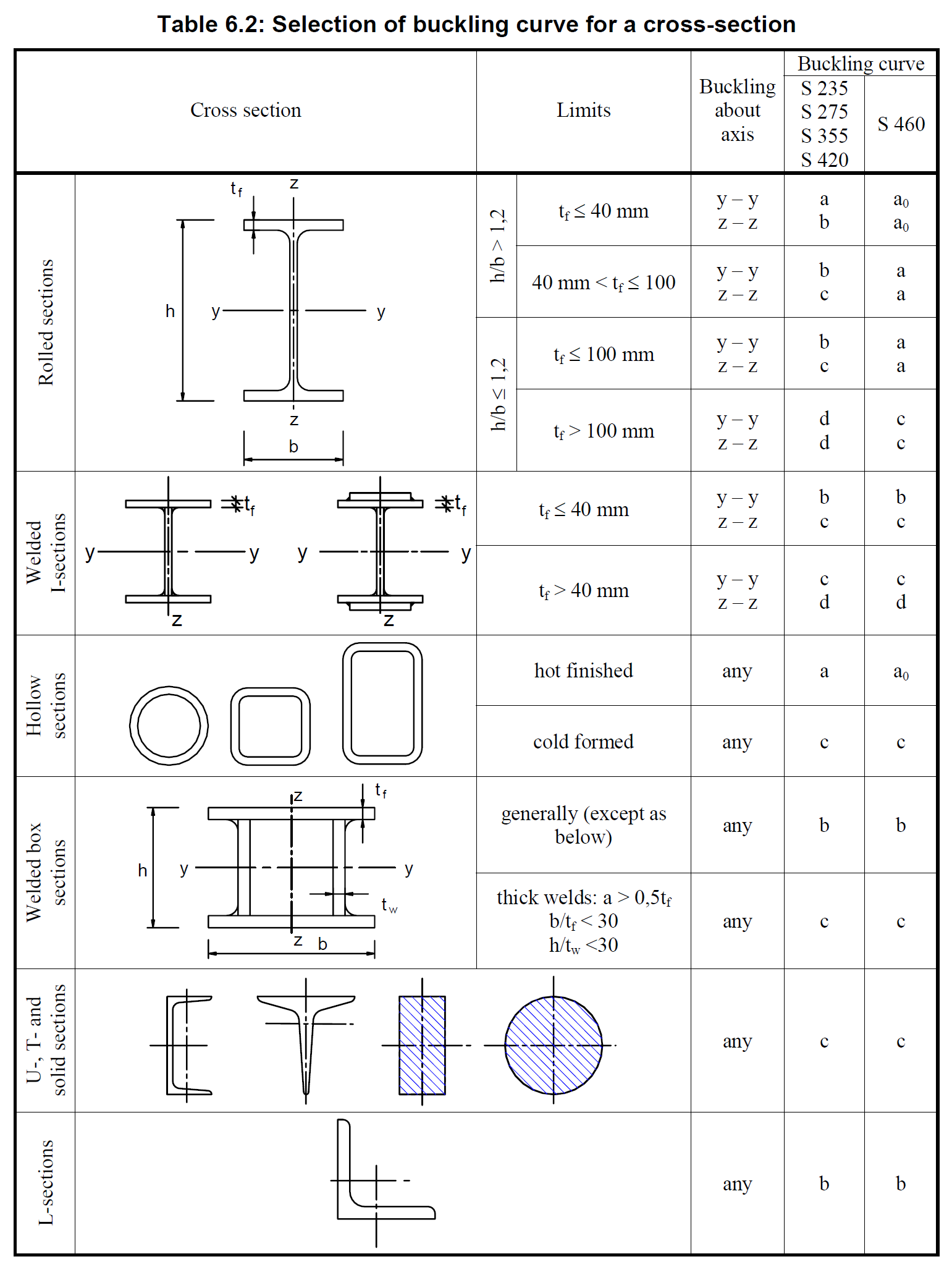

- ชิ้นส่วนรับแรงอัดเป็นหลัก ซึ่งคาดว่าจะเกิดการโก่งเดาะแบบดัด บิด หรือบิด-ดัด และใช้ตาราง 6.2

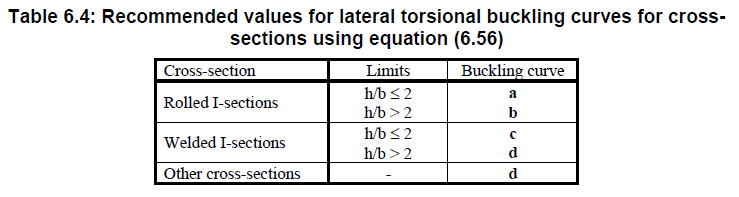

- หรือหากชิ้นส่วนรับแรงดัดเป็นหลัก และรูปแบบการวิบัติหลักคือการโก่งเดาะด้านข้างและบิด และใช้ตาราง 6.4

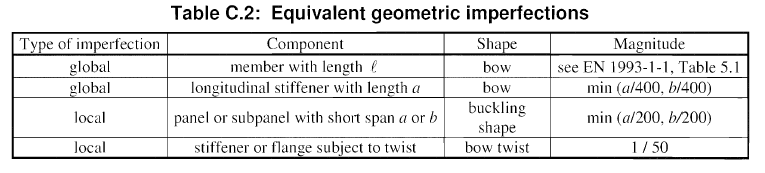

สำหรับการโก่งเดาะของแผง (เอวคาน) ปีก และแผ่นเสริมความแข็ง ควรใช้ตาราง C.2 จาก EN 1993-1-5 เพื่อคำนวณค่าข้อบกพร่อง

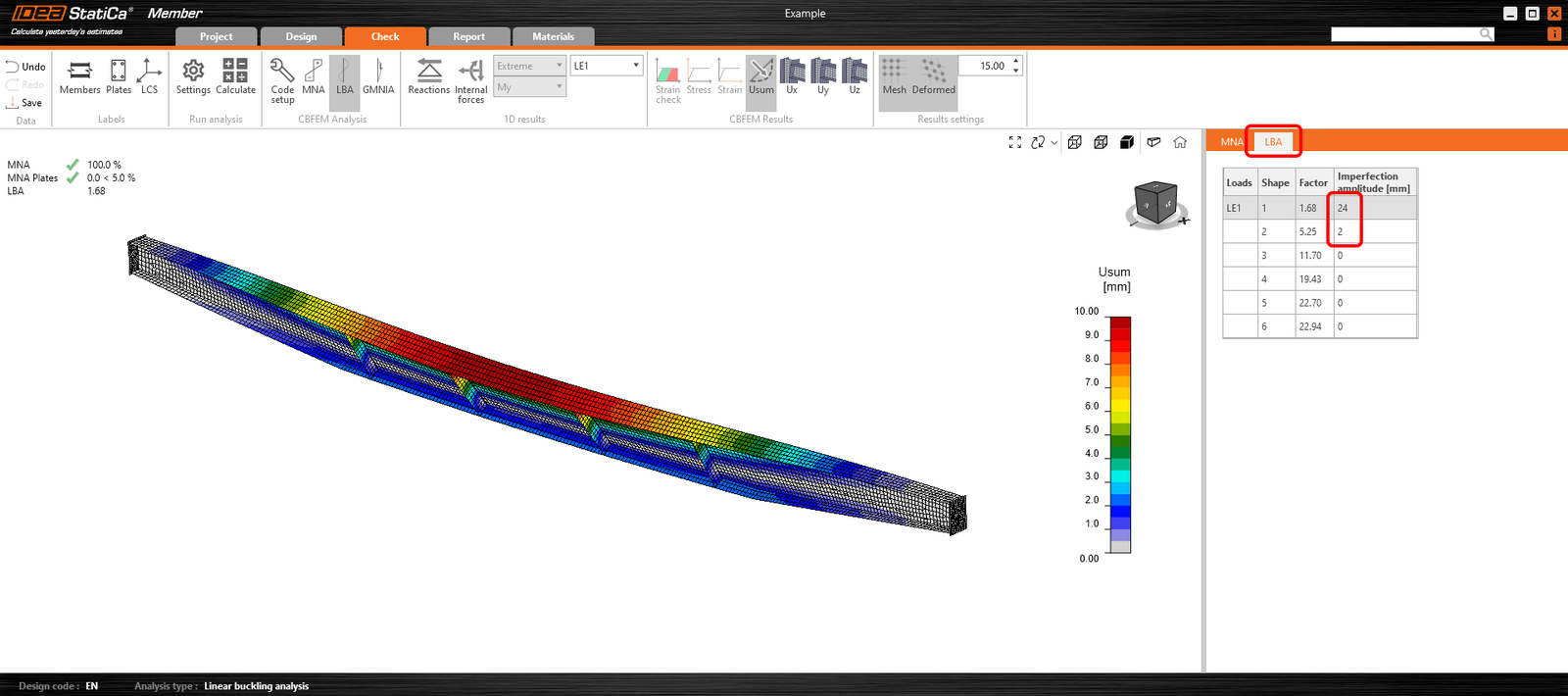

แอมพลิจูดข้อบกพร่องที่กำหนดสามารถป้อนในแท็บหลังจากการวิเคราะห์ LBA (การวิเคราะห์การโก่งเดาะเชิงเส้น) และก่อนการวิเคราะห์ GMNIA อันดับที่ 2 (การวิเคราะห์ไม่เชิงเส้นทางเรขาคณิตและวัสดุพร้อมข้อบกพร่อง)
ค่าบวก + และลบ - ของข้อบกพร่อง e0 ควรนำไปใช้ตามลำดับ และควรพิจารณาผลลัพธ์ที่อันตรายกว่าว่ามีความเกี่ยวข้อง หากนำข้อบกพร่องไปใช้กับรูปแบบการโก่งเดาะมากกว่าหนึ่งรูปแบบ ควรคำนวณการรวมกันที่เป็นไปได้ทั้งหมดของค่าข้อบกพร่อง + และ -
