Imperfektionen sind Ungenauigkeiten in den Trägern, Restspannungen in den Bauteilen, veränderliche Plattendicken, Ungeradheit der Bauteile usw. Alle diese Imperfektionen werden durch eine äquivalente geometrische Imperfektionen ersetzt und simuliert. Alle Arten von Imperfektionen sind im theoretischen Hintergrund für IDEA StatiCa Member beschrieben.
IDEA StatiCa Member ermöglicht das Anwenden lokaler Imperfektionen in den Beulformen mit der vom Nutzer gewählten maximalen Amplitude in absoluten Werten. Normalerweise reicht die erste Beulform mit der maximalen Amplitude gemäß den relevanten Richtlinien aus.
Für jeden Norm gibt es Richtlinien, wie Imperfektionen ermittelt werden. Zum Beispiel wird in EN in EN 1993-1-1, Abs.5.3.2 (3) beschrieben, wo die plastische Analyse verwendet werden sollte.

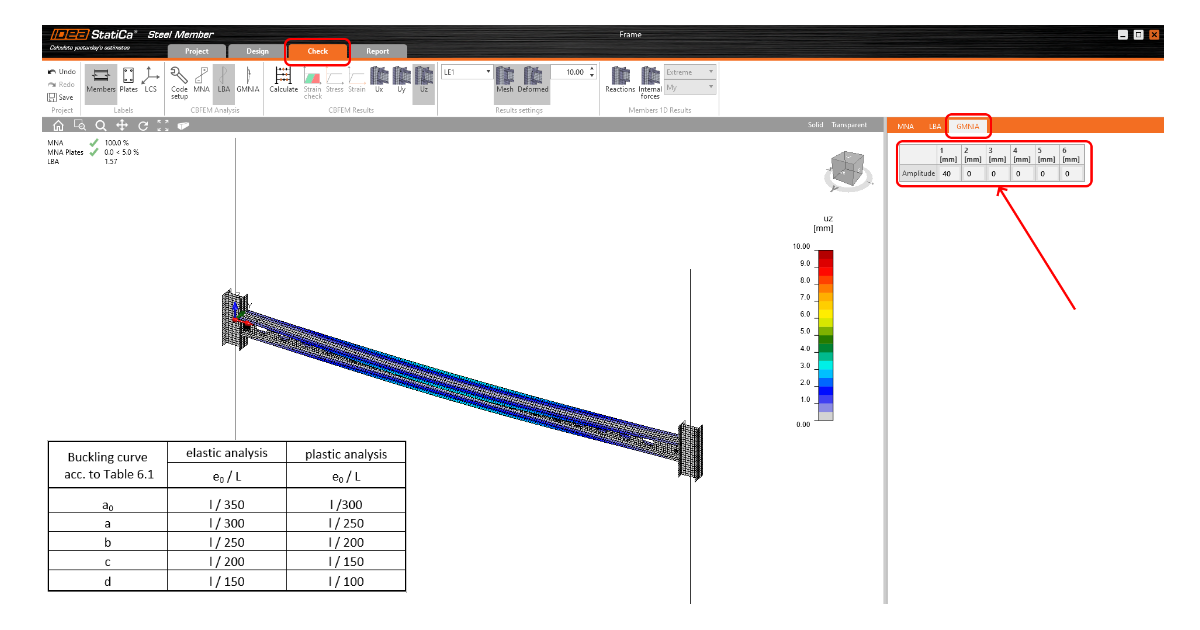

Die Amplitude e0 sollte gemäß der folgenden Tabelle gewählt werden.
Es muss auch entschieden werden, ob:
- Das Bauteil wird vorwiegend zusammengedrückt, wenn ein Beulen durch Biege-, Torsions- oder Biegedrillknicken zu erwarten ist.
- oder wenn das Bauteil überwiegend gebogen ist und der Hauptversagensmodus das Biegedrillknicken ist.
Bei Modellen mit mehr analysierten Bauteilen müssen mehr Beulformen analysiert werden.

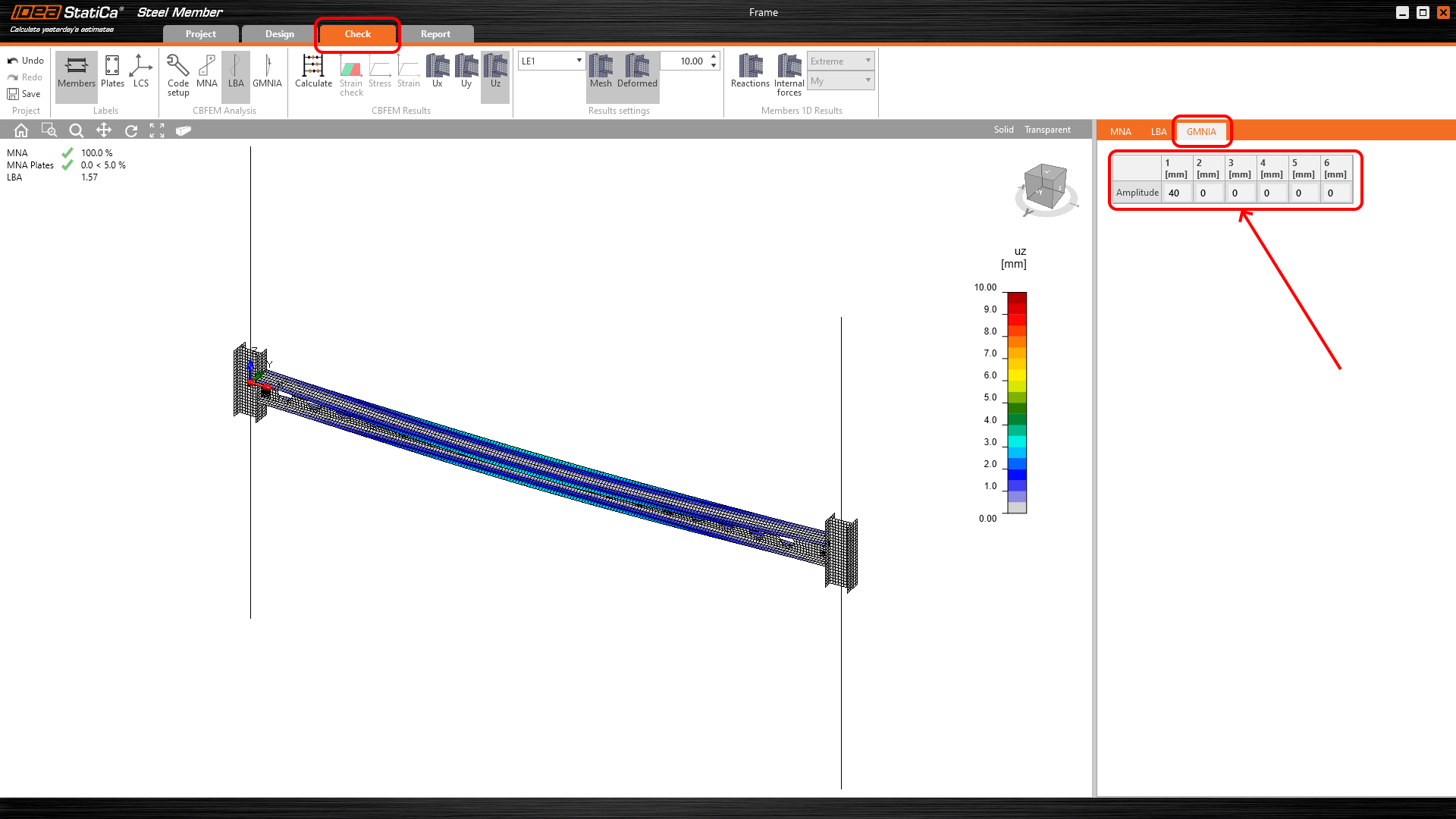

Nach der Auswertung der LBA (lineare Beulanalyse) können Sie Imperfektionen in IDEA StatiCa Member eingeben.
