มีสองวิธีในการกำหนดประเภทการวิเคราะห์ใน IDEA StatiCa Connection มาดูกันทีละวิธี
1. การตั้งค่ารายการการเชื่อมต่อ

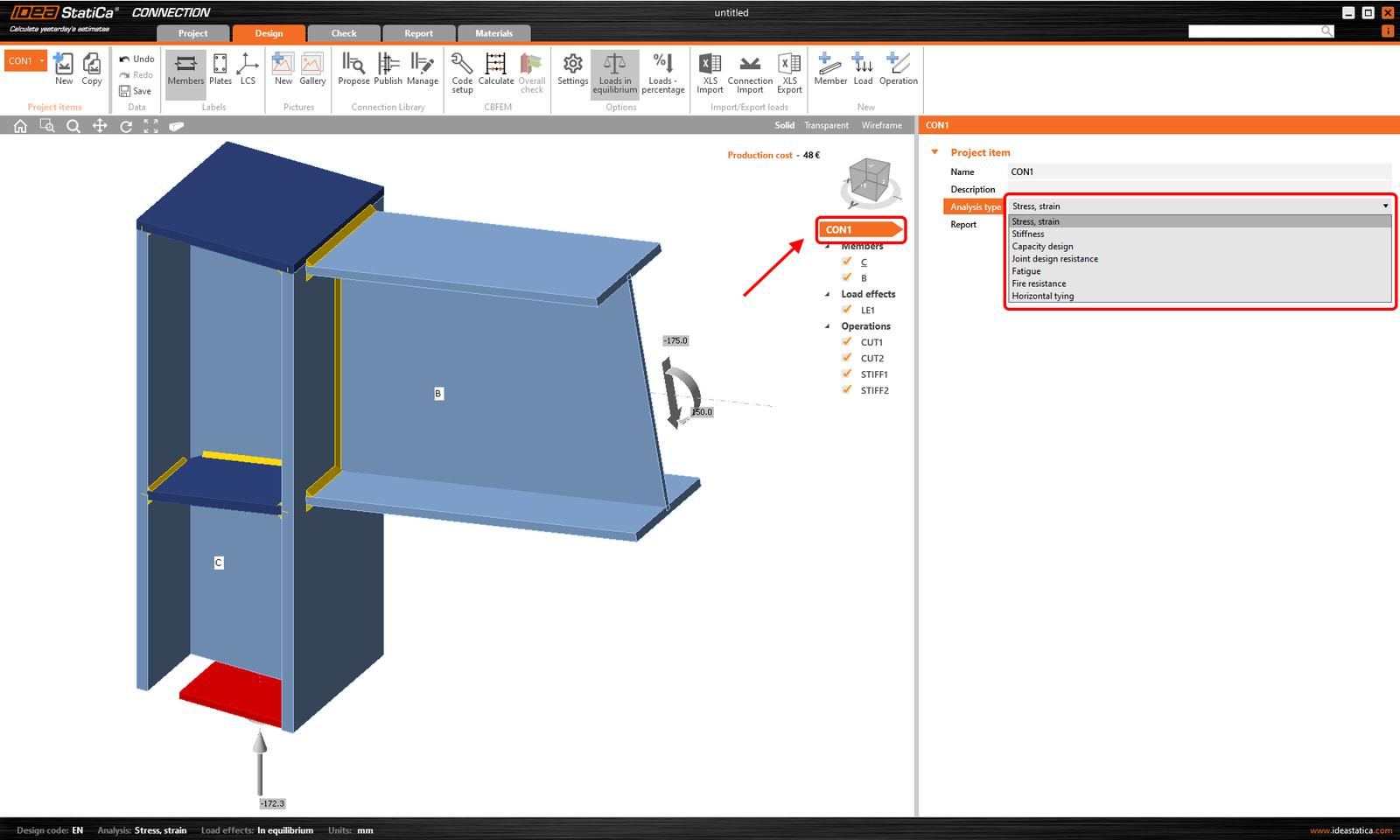

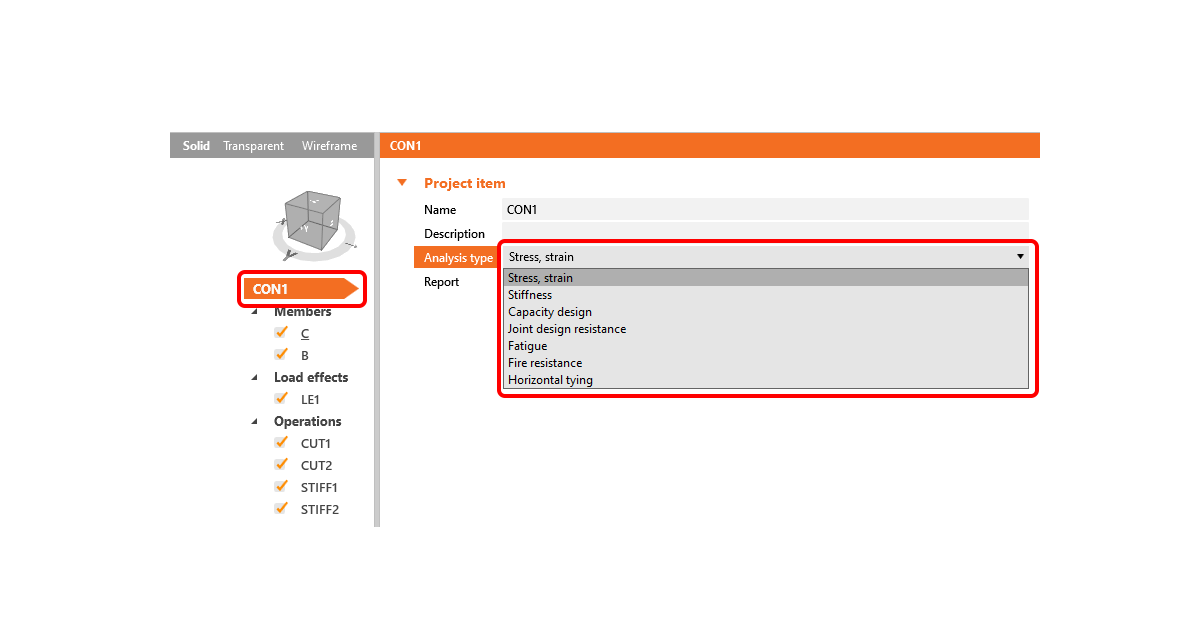

ประเภทการวิเคราะห์ (พร้อมกับชื่อและคำอธิบายของแบบจำลอง) สามารถเปลี่ยนแปลงได้โดยตรงในแอปพลิเคชันโดยใช้การตั้งค่ารายการการเชื่อมต่อในตารางคุณสมบัติทางด้านขวาของหน้าต่างกราฟิกหลัก
การตั้งค่าสามารถเปลี่ยนแปลงได้ตลอดเวลาในระหว่างกระบวนการสร้างแบบจำลอง และจะถูกนำไปใช้กับรายการการเชื่อมต่อเฉพาะที่คุณกำลังทำงานอยู่
2. การตั้งค่าโครงการ

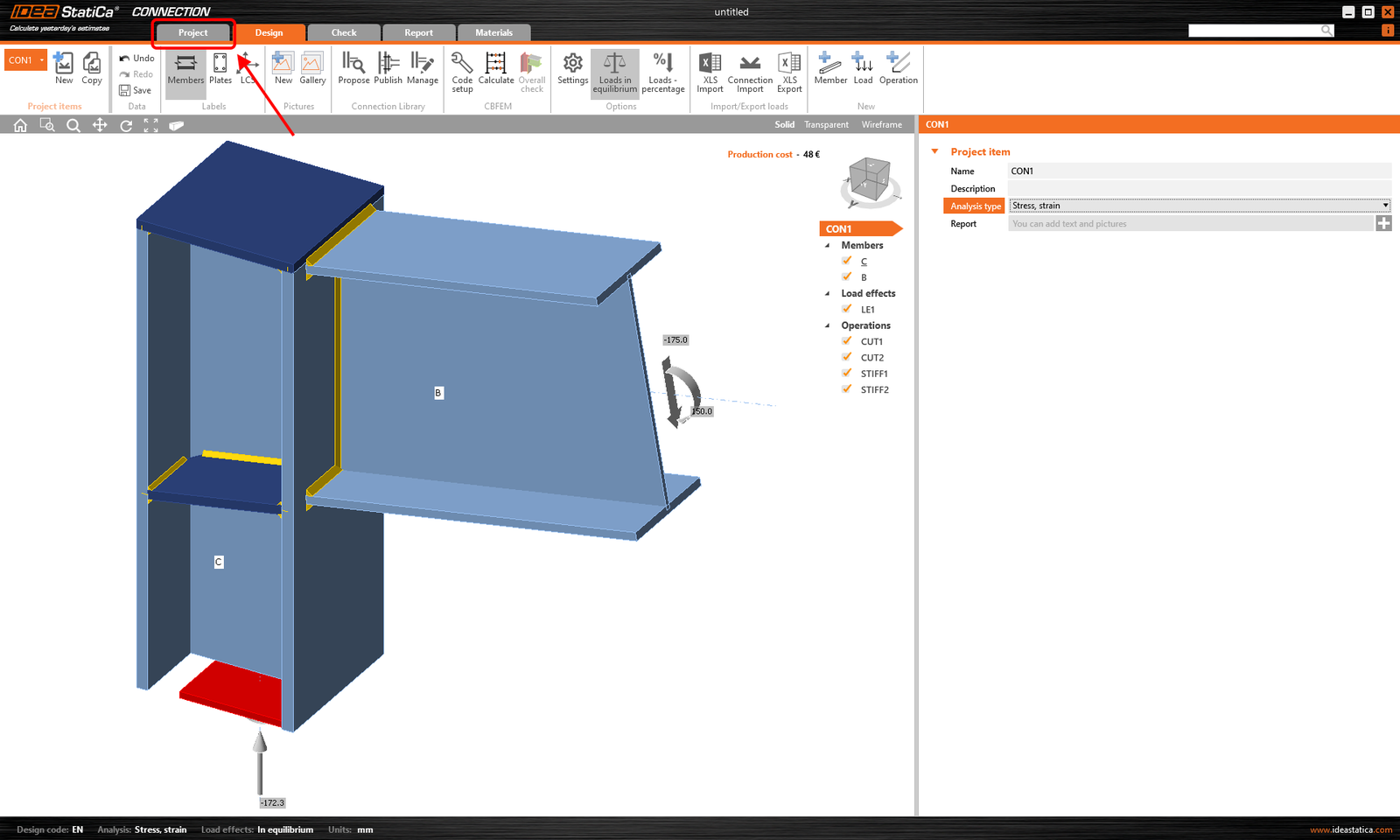

ตัวเลือกที่สองคือการเลือกส่วน Project ในแถบเมนูด้านบน

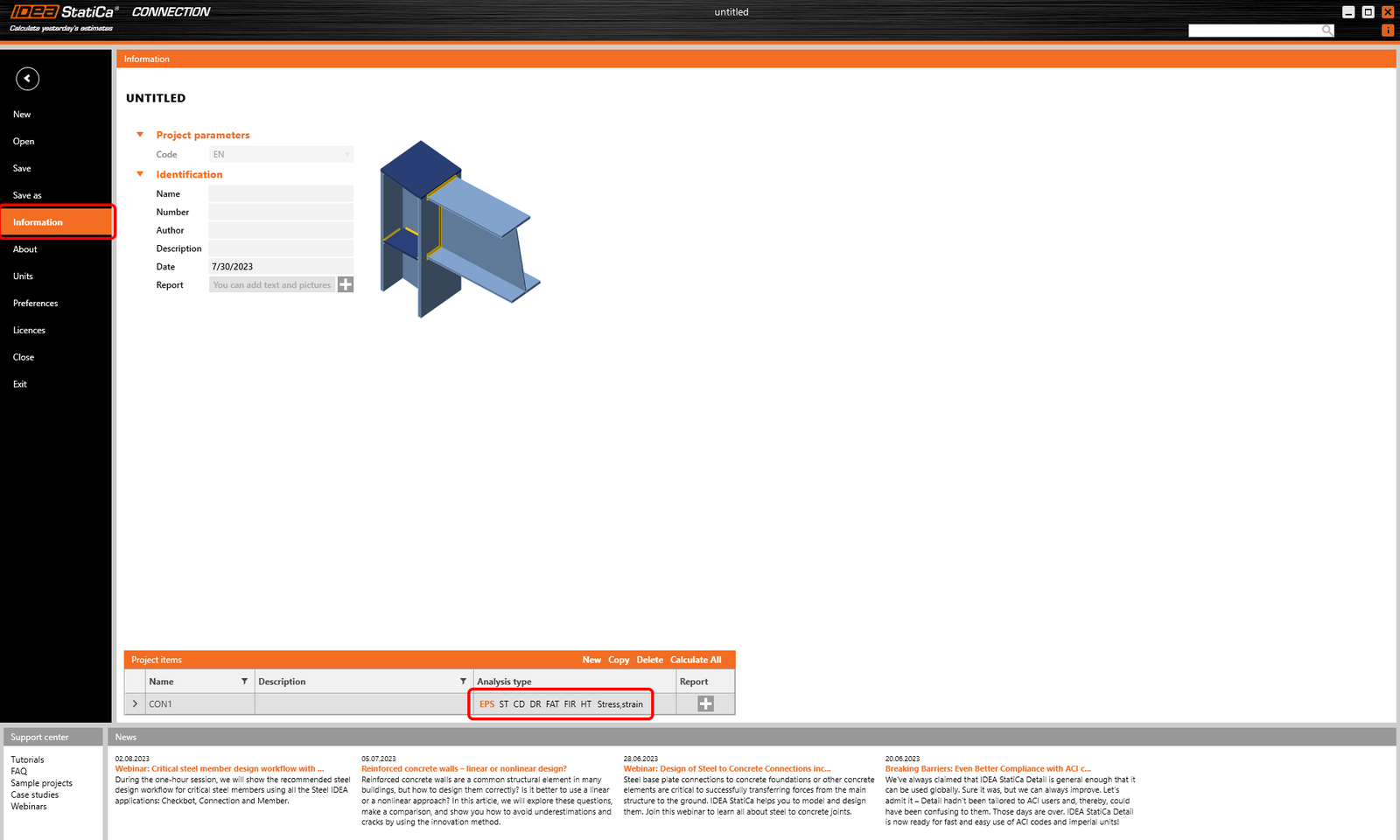

จากนั้น เลือก Information และในตาราง Project items ให้เลือกประเภทการวิเคราะห์ที่ต้องการสำหรับรายการการเชื่อมต่อที่สอดคล้องกัน
การตั้งค่าสามารถเปลี่ยนแปลงได้ตลอดเวลาในระหว่างกระบวนการสร้างแบบจำลอง และจะถูกนำไปใช้กับรายการการเชื่อมต่อเฉพาะที่คุณกำลังทำงานอยู่
ในส่วนนี้ คุณยังสามารถคัดลอกรายการและกำหนดประเภทการวิเคราะห์ที่แตกต่างกันสำหรับรายการการเชื่อมต่อแต่ละรายการได้
ตัวย่อมีความหมายดังนี้:
EPS – การวิเคราะห์ความเค้น/ความเครียด (การตอบสนองของจุดต่อต่อแรงออกแบบที่กระทำ รวมถึงการวิเคราะห์การโก่งเดาะเพิ่มเติม)
ST – การวิเคราะห์ความแข็งแกร่ง (ความแข็งแกร่งในการหมุน/แนวแกนของชิ้นส่วนที่เลือก)
CD – การออกแบบตามความสามารถรับแรง (การตรวจสอบตามมาตรฐานของการเชื่อมต่อที่ไม่กระจายพลังงานสำหรับการออกแบบต้านแผ่นดินไหว โดยจุดต่อได้รับการออกแบบตามความสามารถรับแรงสูงสุดของชิ้นส่วนที่เชื่อมต่อ)
DR – ความต้านทานการออกแบบของจุดต่อ (กำหนดอัตราส่วนระหว่างแรงออกแบบและแรงสูงสุดสำหรับจุดต่อทั้งหมด)
FAT – การวิเคราะห์ความล้า
FIR – การวิเคราะห์ความต้านทานไฟ
