ไม่ว่าปัญหาจะเป็นจำนวนองค์ประกอบในโครงการที่มากและการแก้ไขที่ใช้เวลานาน หรือการออกแบบที่ไม่รู้ว่าจะเริ่มต้นจากไหน ก็มีวิธีแก้ไข

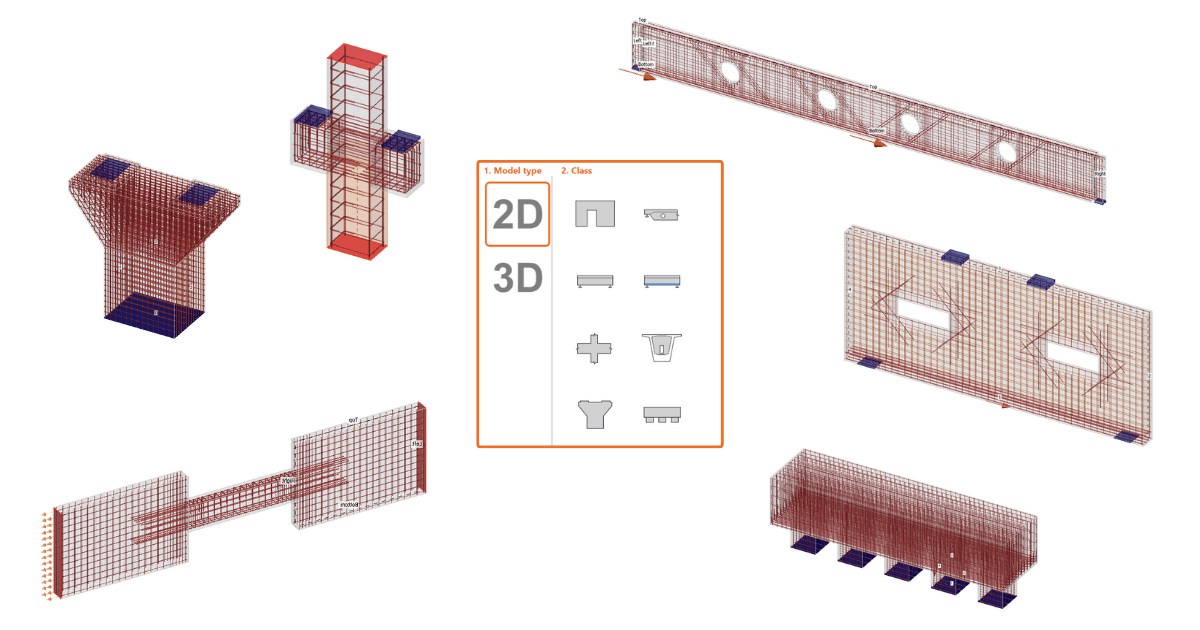

ชุดแม่แบบที่ครอบคลุม
ชุดแม่แบบ 2D Detail ที่ขยายเพิ่มเติมช่วยลดความซับซ้อนในการออกแบบชิ้นส่วนคอนกรีตที่มีบริเวณไม่ต่อเนื่อง แม่แบบเหล่านี้ไม่เพียงแต่ทำให้กระบวนการออกแบบง่ายขึ้น แต่ยังสร้างแรงบันดาลใจโดยแสดงให้เห็นถึงความเป็นไปได้ในการออกแบบต่างๆ ภายใน Detail คอลเลกชันแม่แบบนี้มีให้สำหรับชิ้นส่วนคอนกรีตที่ตรวจสอบตามมาตรฐาน Eurocode
ประเภทชิ้นส่วนที่รองรับ:
- ผนัง
- การตัดคาน
- คานคอนกรีตเสริมเหล็ก
- คานคอนกรีตอัดแรง
- จุดต่อโครง
- ไดอะแฟรม
- หัวเสา
- ฐานราก
- ทั่วไป
มีตัวเลือกมากมายสำหรับชิ้นส่วนแต่ละประเภท ซึ่งสามารถเปิดและแก้ไขได้ตามความต้องการ หรืออาจนำการตั้งค่าขององค์ประกอบแม่แบบไปใช้กับกรณีอื่นๆ ได้ แบบจำลองแม่แบบจะถูกสร้างขึ้นเสมอ รวมถึงเหล็กเสริมทั้งหมด กรณีแรงกระทำหลายกรณี และการรวมแรงที่จำเป็น
จุดรองรับแบบยืดหยุ่นที่กำหนดความแข็งแกร่ง
ผนังมักได้รับการรองรับโดยเสาที่มีคุณสมบัติความแข็งแกร่งเฉพาะ ดังนั้นจึงมีการปรับแก้ความแข็งแกร่งสำหรับจุดรองรับเพื่อจำลองเงื่อนไขขอบเขตนี้อย่างแม่นยำ
ตัวเลือกในการกำหนดความแข็งแกร่งสำหรับจุดรองรับสามารถพบได้เมื่อใช้องค์ประกอบ Point Distributed Support และอนุญาตเฉพาะเมื่อกำหนดทิศทาง Local* ของจุดรองรับ
*หากเลือกทิศทาง Local:
- ตัวเลือกในการกำหนดพฤติกรรมไม่เชิงเส้นสำหรับจุดรองรับจะปรากฏเป็นปุ่มสลับ ON/OFF
- ตัวเลือกในการกำหนดความแข็งแกร่งในทิศทาง Z จะแสดงขึ้น โดยค่าเริ่มต้นจะไม่ทำงานและมีค่า "Stiff" โดยการคลิกปุ่ม "Edit" สามารถกำหนดความแข็งแกร่งเป็นตัวเลขบวกที่มากกว่า 0
- ความแข็งแกร่งสามารถกำหนดได้เฉพาะเมื่อจุดรองรับถูกตั้งค่าเป็น "On the edge" เท่านั้น ไม่สามารถใช้ได้กับตัวเลือก "Relative to the master point" ซึ่งพิจารณาเฉพาะจุดรองรับแบบแข็งเท่านั้น
หากเลือกทิศทาง Global:
- ไม่สามารถกำหนดความแข็งแกร่งได้
- ตัวเลือกในการกำหนดพื้นที่รับแรงบางส่วนจะถูกซ่อน
เผยแพร่ใน IDEA StatiCa เวอร์ชัน 24.1
