프로젝트 내 엔티티 수가 많아 수정 작업이 길어지는 문제이든, 어디서부터 시작해야 할지 모르는 설계 문제이든, 해결책이 있습니다.
포괄적인 템플릿 세트

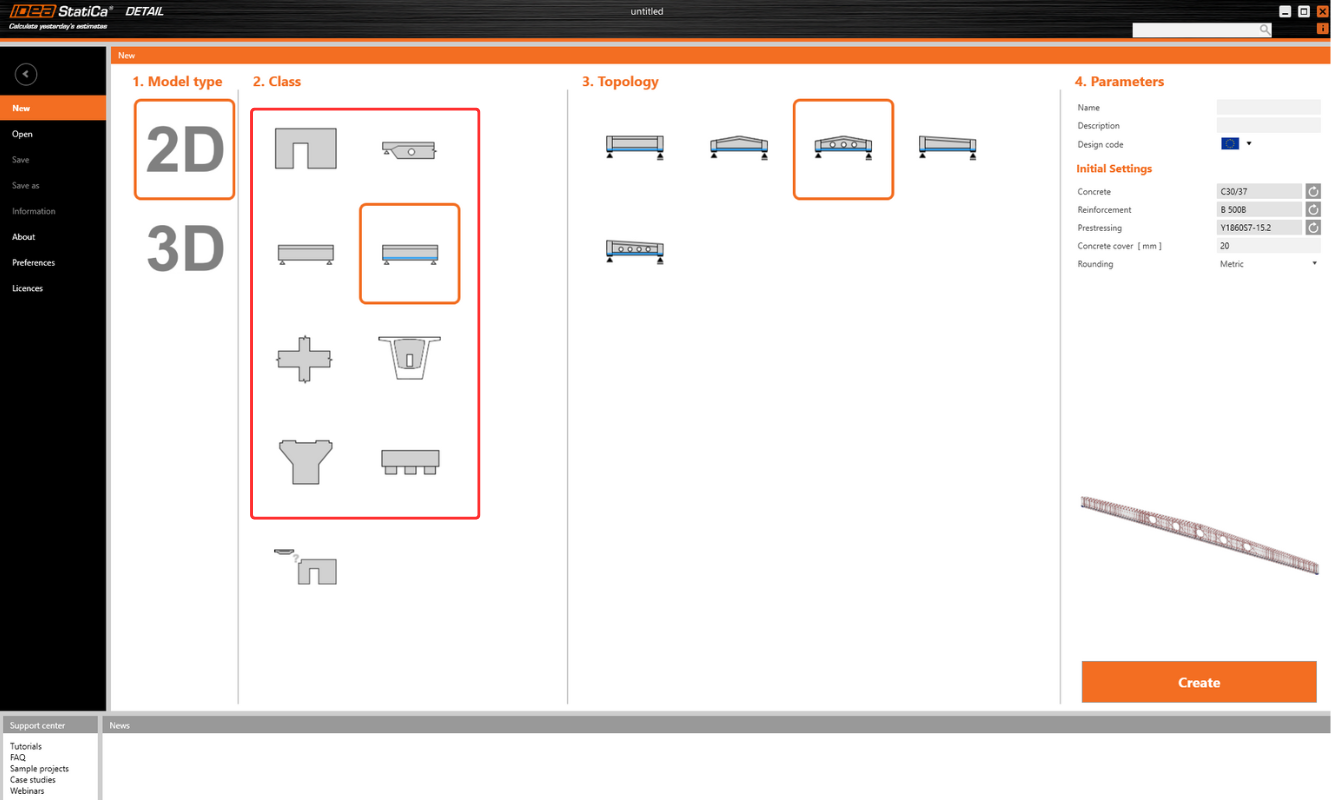

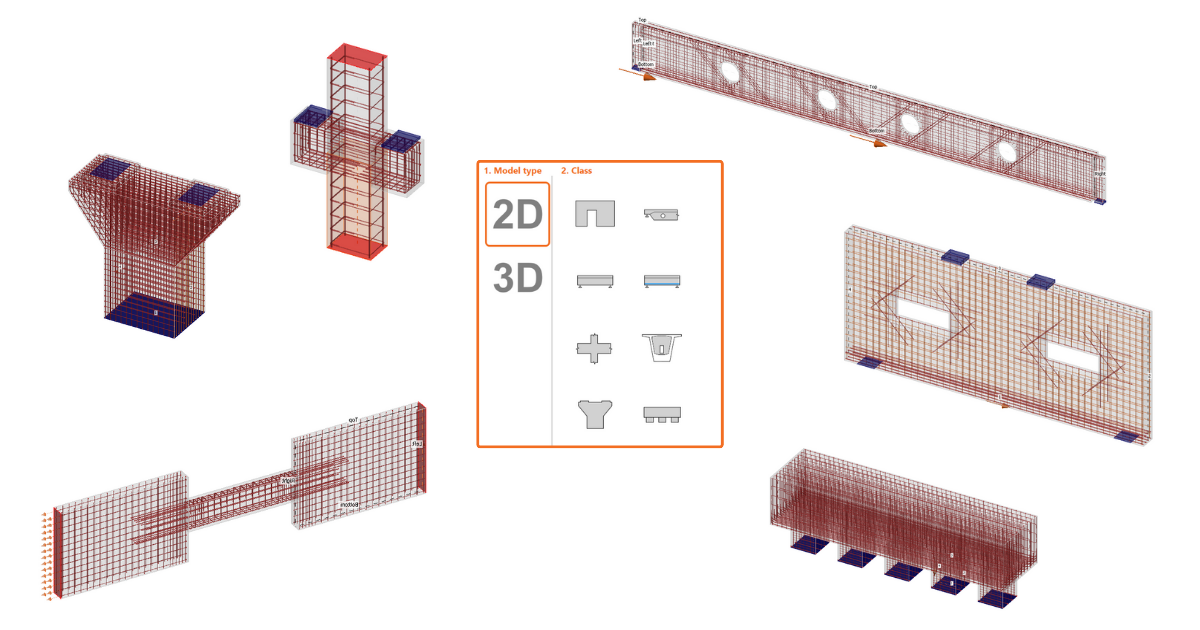

확장된 2D Detail 템플릿 세트는 불연속 영역이 있는 콘크리트 부재의 설계를 단순화합니다. 이 템플릿들은 설계 프로세스를 더 쉽게 만들 뿐만 아니라 Detail 내의 다양한 설계 가능성을 보여줌으로써 영감을 제공합니다. 이 템플릿 컬렉션은 Eurocode 기준에 따라 규정 검토되는 콘크리트 부재에 사용할 수 있습니다.
지원되는 부재 유형:
- 벽체
- 보 절단부
- 철근콘크리트 보
- 프리스트레스트 콘크리트 보
- 프레임 접합부
- 다이어프램
- 교각 캡
- 기초
- 일반

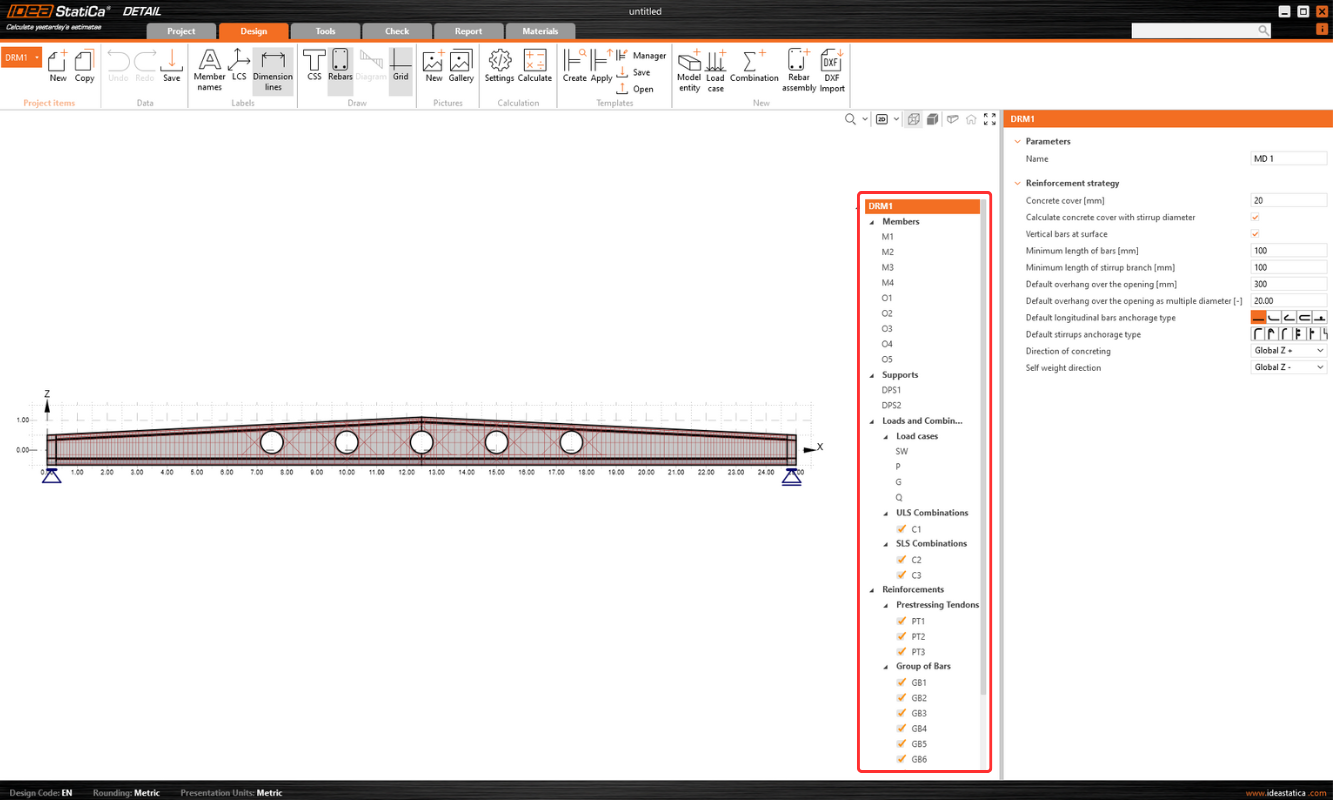

각 부재 유형에 대해 다양한 옵션이 있으며, 요구 사항에 따라 열고 수정할 수 있습니다. 또는 템플릿 요소의 설정을 다른 경우에 복제할 수도 있습니다. 템플릿 모델은 모든 철근, 여러 하중 케이스 및 필요한 조합을 포함하여 항상 생성됩니다.
정의된 강성을 가진 유연한 점 지지

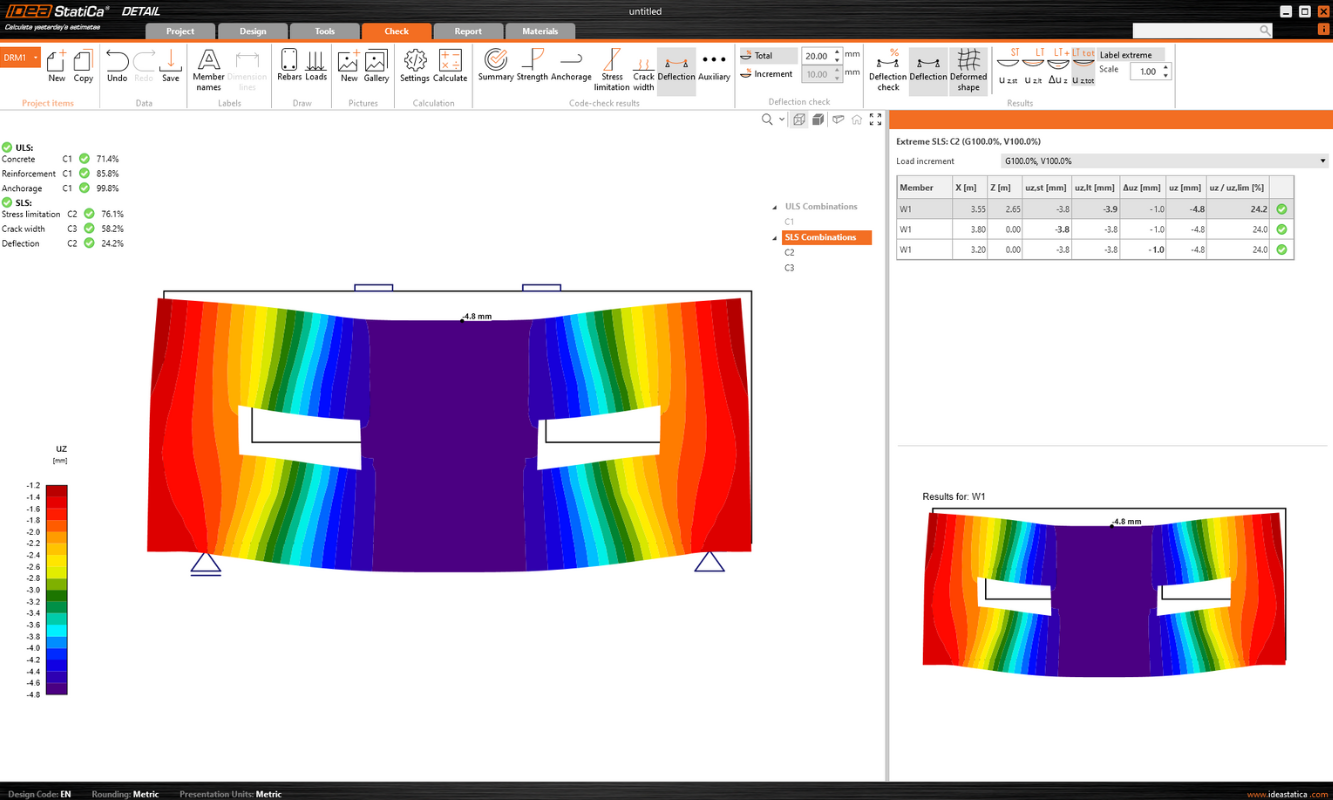

벽체는 특정 강성 특성을 가진 기둥에 의해 지지되는 경우가 많습니다. 따라서 이 경계 조건을 정확하게 모델링하기 위해 점 지지에 대한 강성 수정이 포함되어 있습니다.

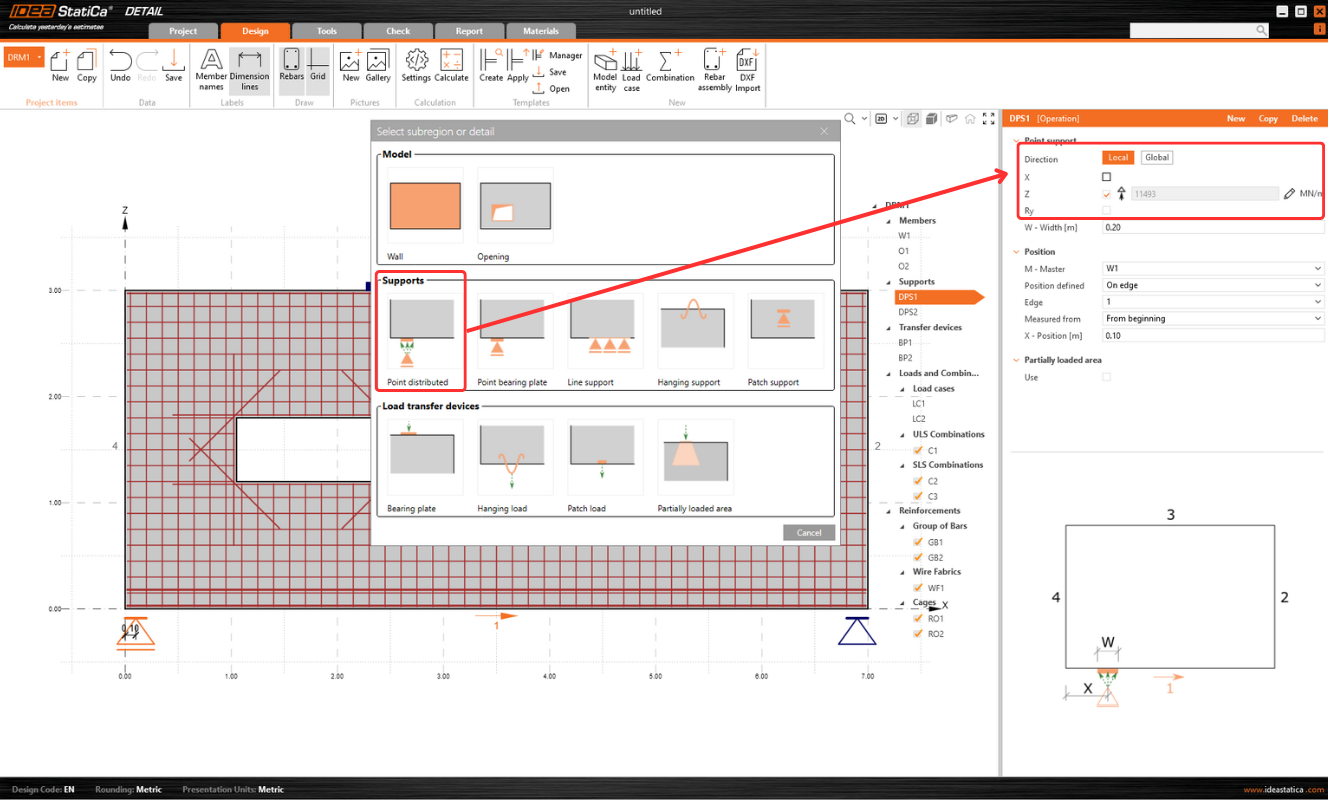

점 지지에 대한 강성 설정 옵션은 엔티티 Point Distributed Support를 사용할 때 찾을 수 있으며, 지지의 Local* 방향이 정의된 경우에만 허용됩니다.
*Local 방향이 선택된 경우:
- 지지에 대한 비선형 거동을 정의하는 옵션이 ON/OFF를 전환하는 버튼으로 나타납니다.
- Z 방향의 강성을 설정하는 옵션이 표시됩니다. 기본적으로 "Stiff" 값으로 비활성화되어 있습니다. "Edit" 버튼을 클릭하면 강성을 0보다 큰 양수로 정의할 수 있습니다.
- 강성은 지지가 "On the edge"로 설정된 경우에만 정의할 수 있습니다. 강체 지지만 고려되는 "Relative to the master point" 옵션에서는 사용할 수 없습니다.
Global 방향이 선택된 경우:
- 강성을 정의할 수 없습니다.
- 부분 재하 영역을 정의하는 옵션이 숨겨집니다.
IDEA StatiCa 버전 24.1에서 출시
