Stâlp zvelt din beton (EN)

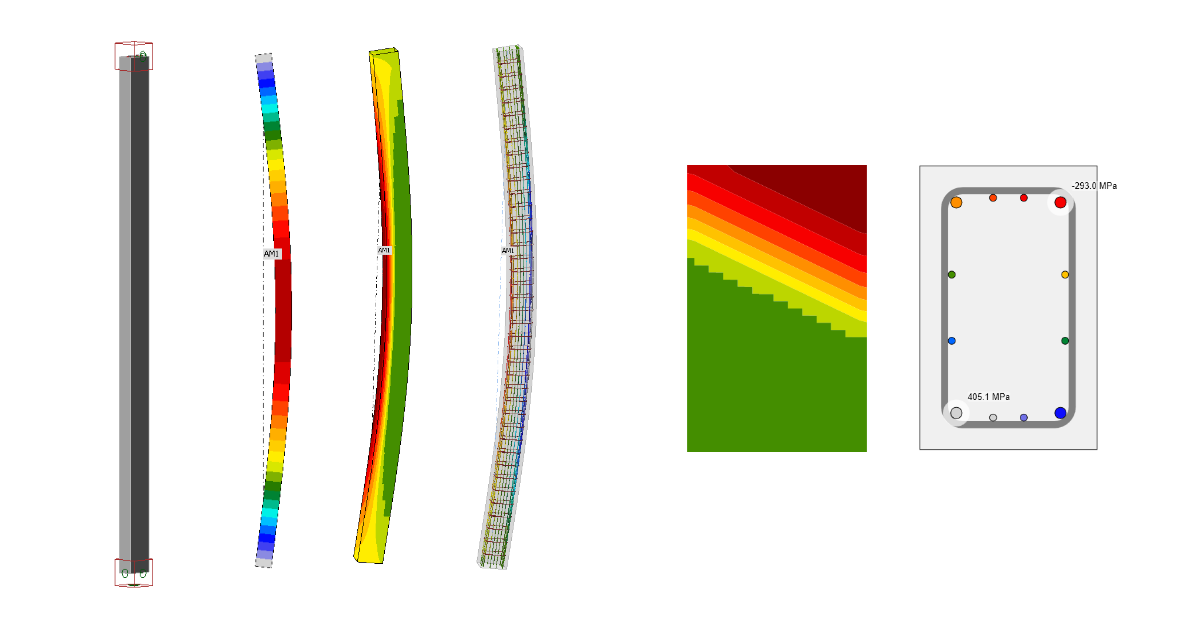

1 Proiect nou

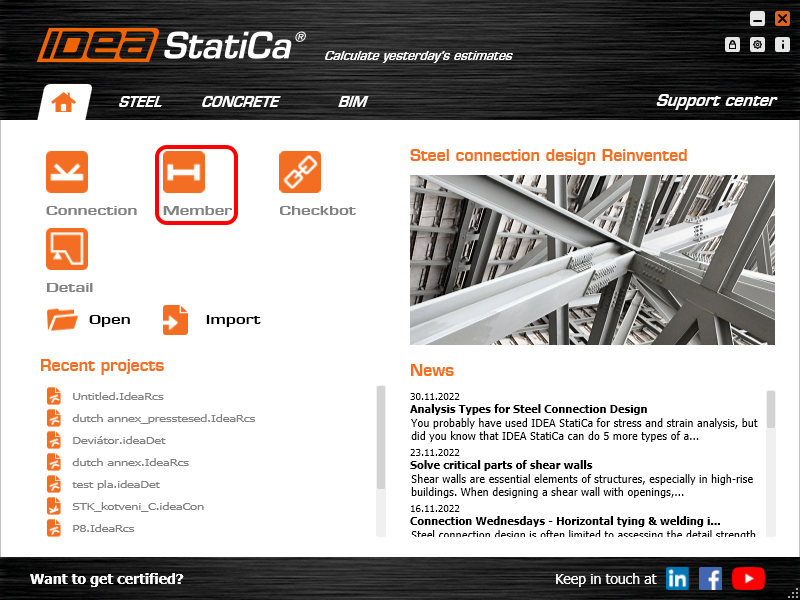

Deschideți IDEA StatiCa și selectați aplicația Member .

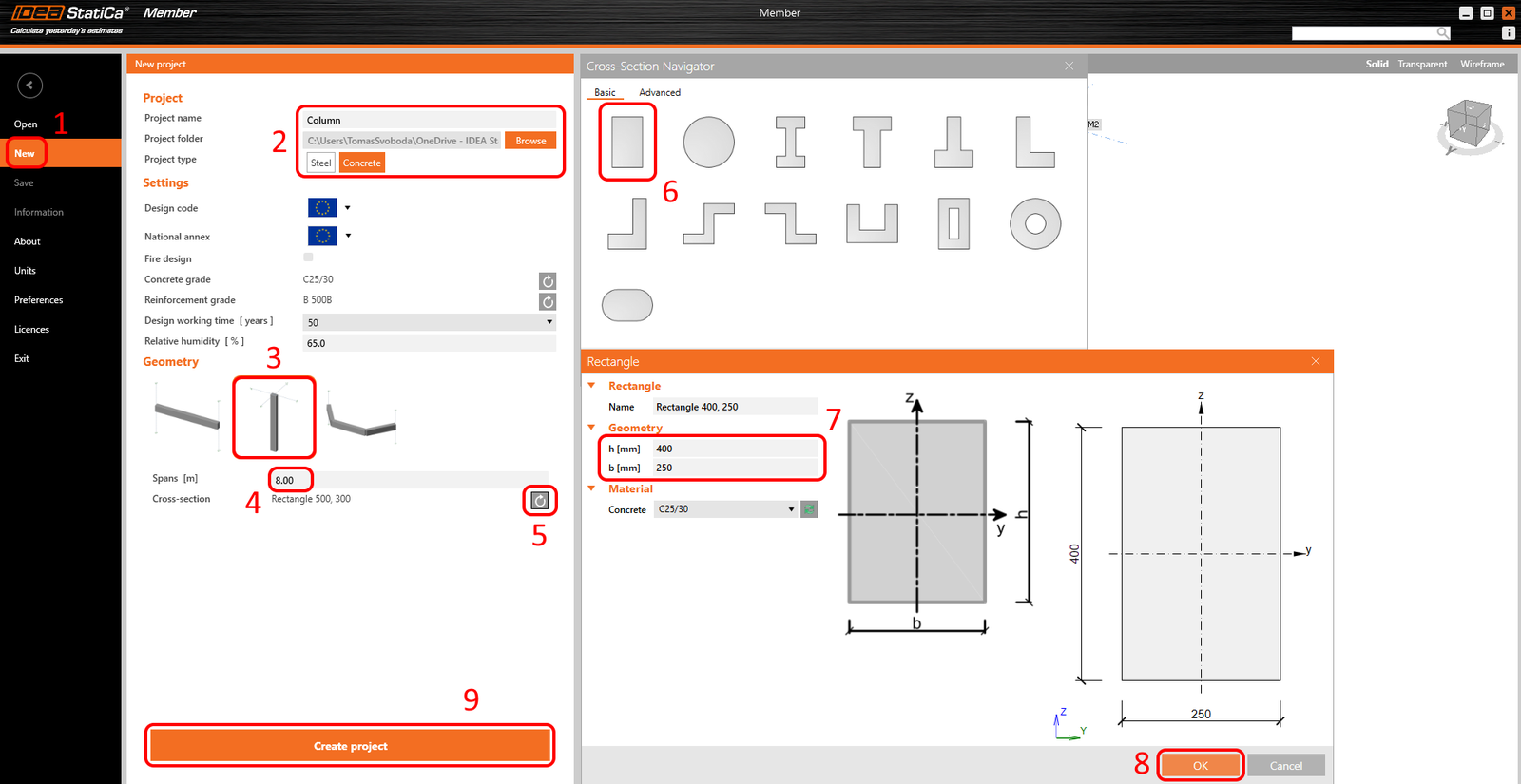

Creați un proiect nou (1), introduceți numele acestuia și selectați un folder în care va fi salvat. Apoi, alegeți tipul de proiect Beton (2) și tipul de topologie (3). Definiți înălțimea stâlpului la 8 m (4). Faceți clic pe săgeată (5) pentru a seta secțiunea transversală. Selectați secțiunea transversală dreptunghiulară (6). Modificați dimensiunile (7) și faceți clic pe butonul OK (8). În final, faceți clic pe Creare proiect (9).

2 Proiectare

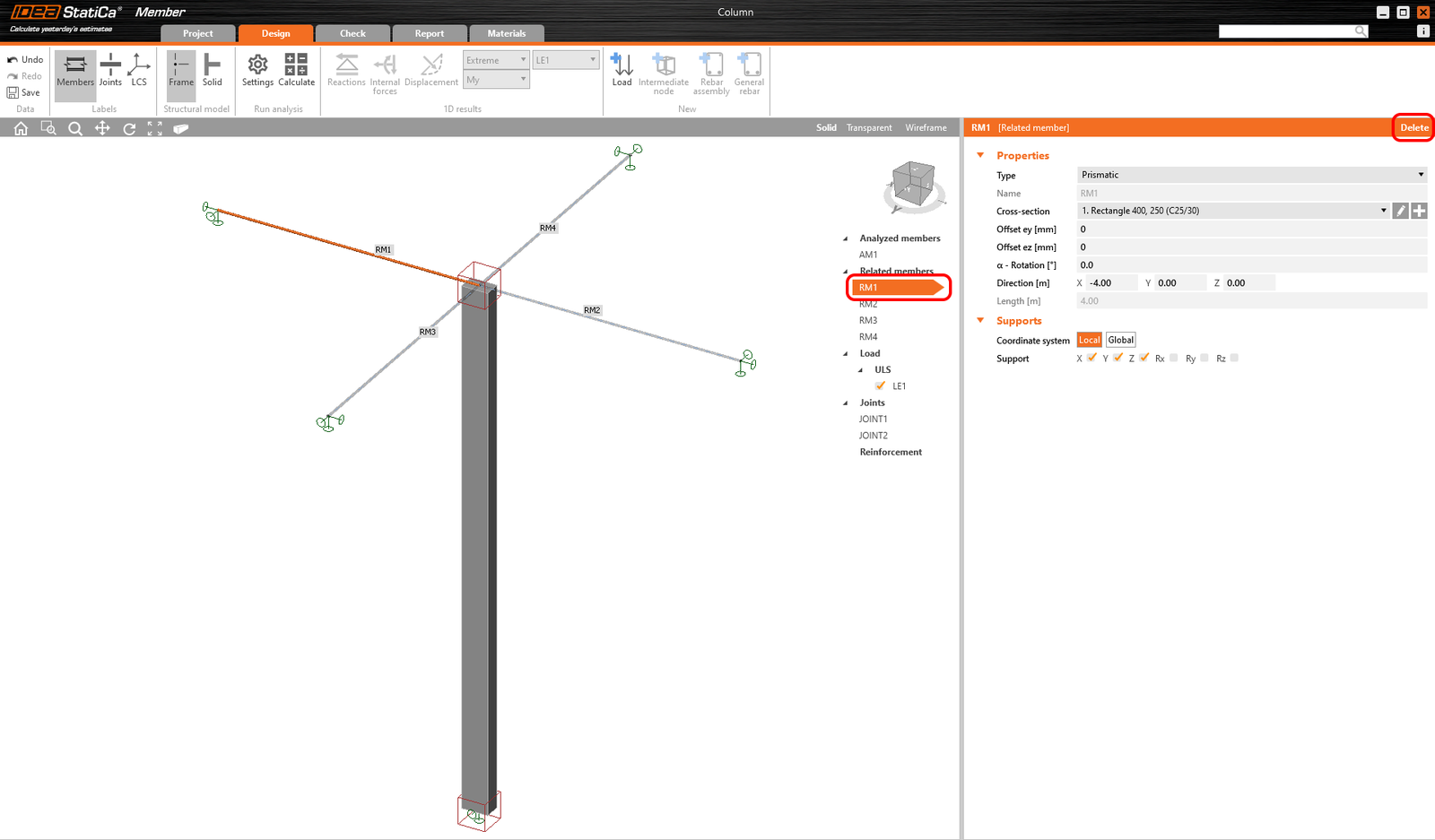

Stâlpul este acum creat împreună cu elementele asociate. Ștergeți toate Elementele asociate.

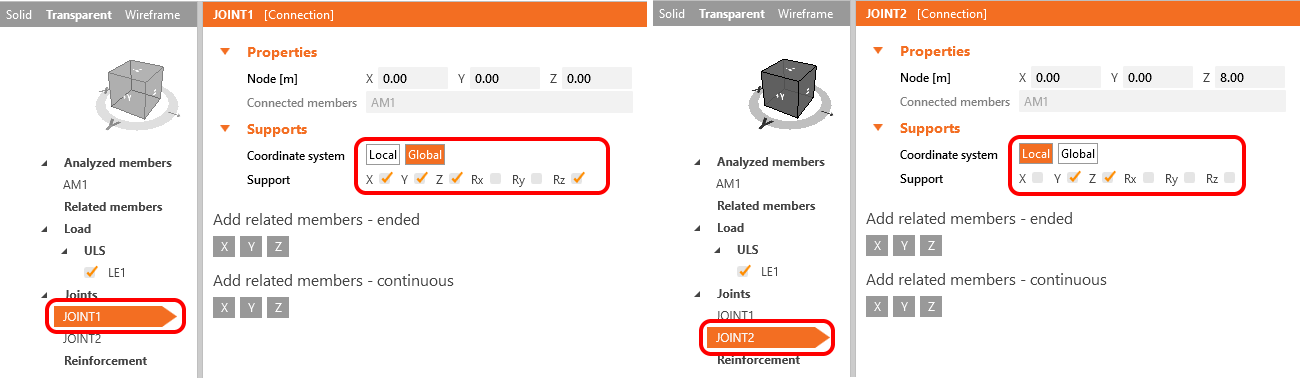

Este necesară modificarea rezemărilor. Pentru aceasta, selectați JOINT1 și modificați rezemarea. Apoi selectați al doilea JOINT2 și modificați și această rezemare. Gradele de libertate sunt definite în figura de mai jos.

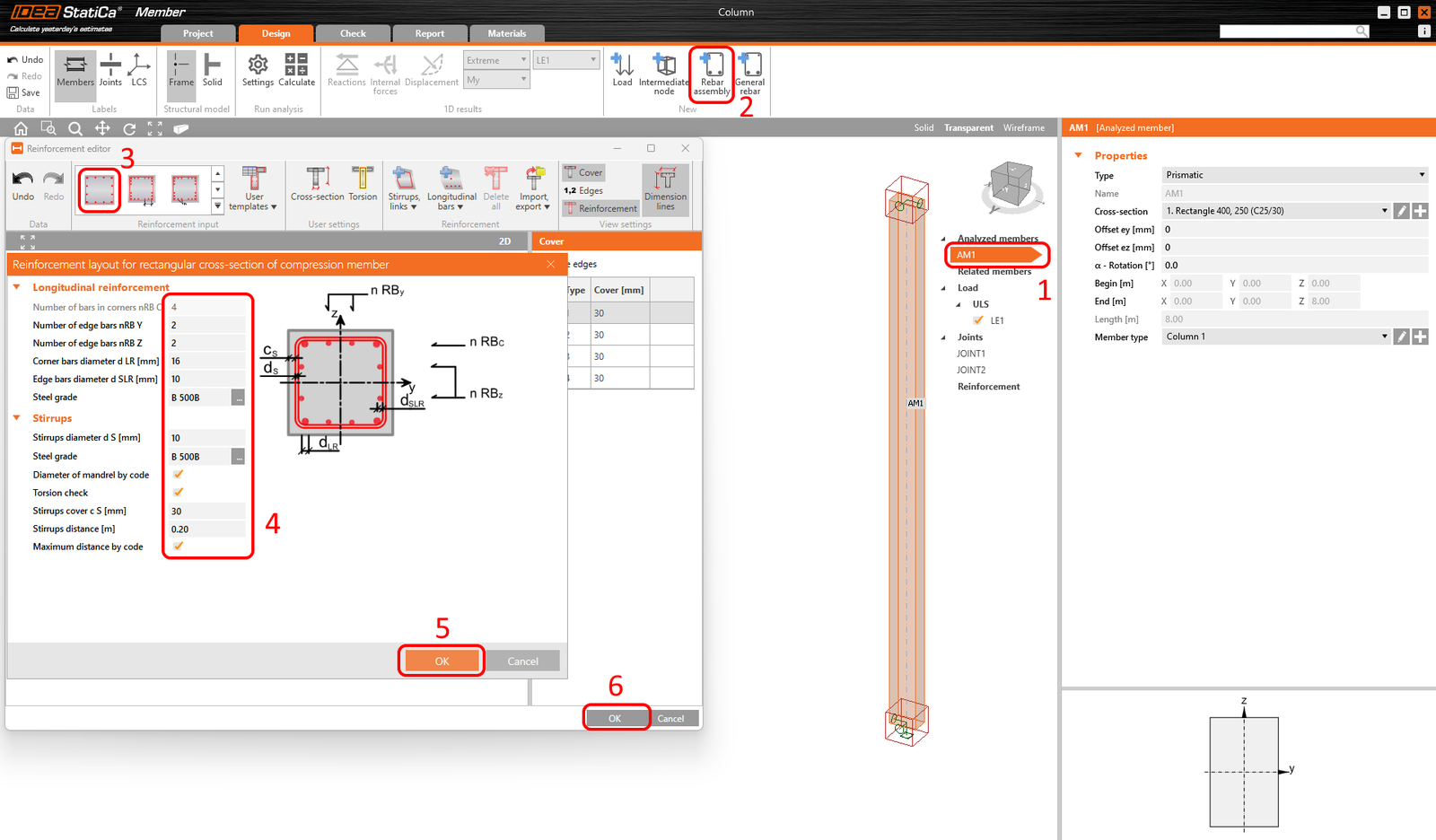

Următorul pas este definirea dispunerii armăturii. Selectați elementul analizat AM1 (1) și faceți clic pe butonul Asamblare bare (2). Apoi introduceți armătura (3) utilizând șablonul. Valorile sunt setate, verificați-le (4) și confirmați (5).

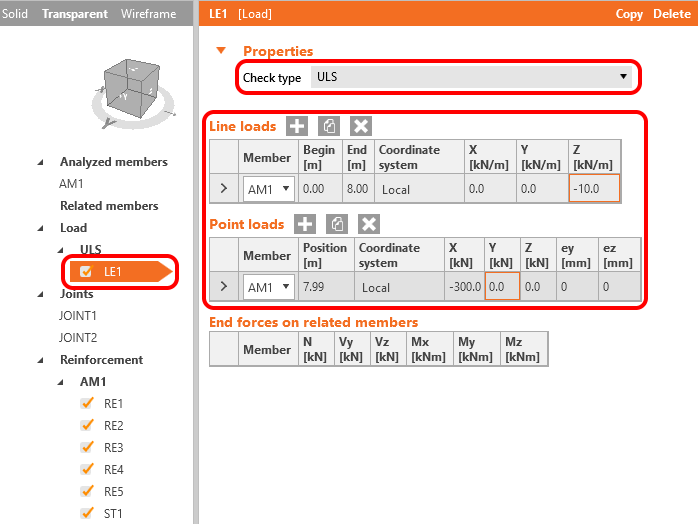

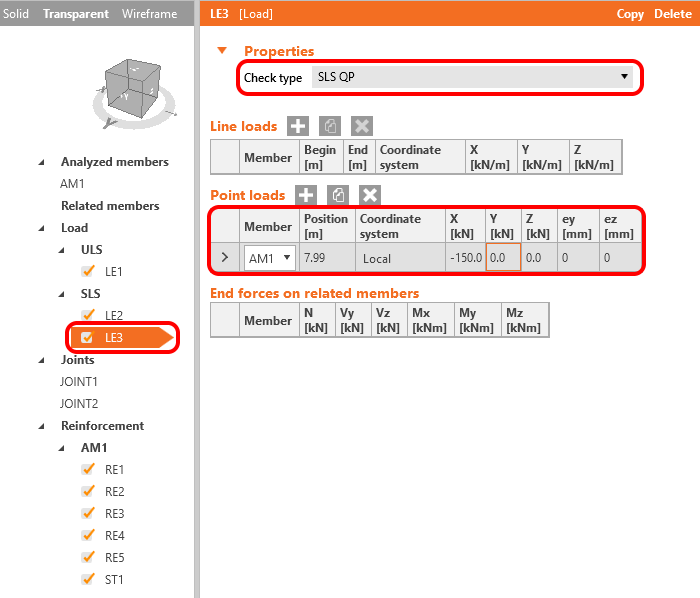

Ultimul element care trebuie definit este Încărcarea. Setați trei cazuri de încărcare.

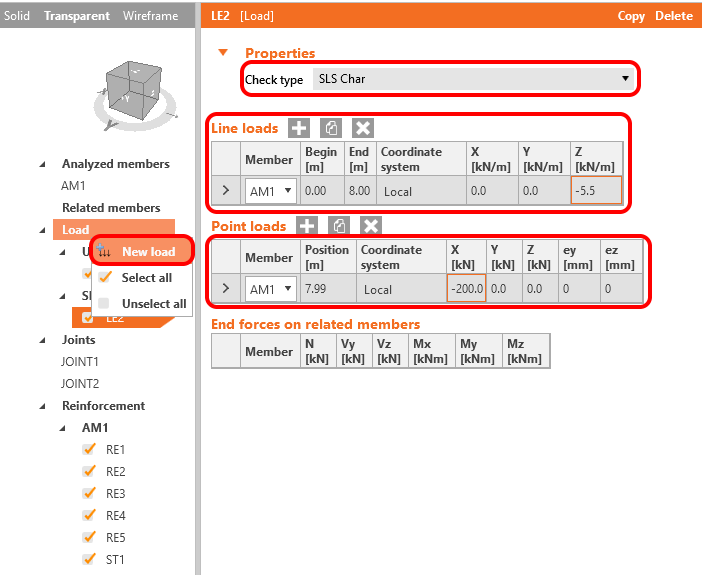

Pentru a adăuga o nouă combinație de încărcare, puteți face clic dreapta pe Încărcare și selectați Încărcare nouă.

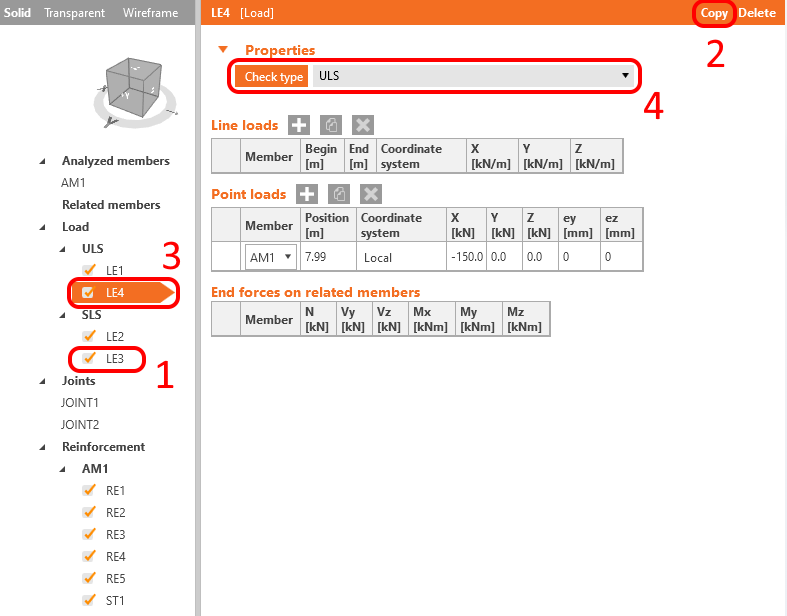

Acum creați cazul de încărcare auxiliar LE4. Veți utiliza acest caz pentru a determina excentricitatea suplimentară necesară includerii efectului de fluaj în model. Copiați cazul de încărcare LE3 și setați noul caz la tipul de verificare SLU.

3 Verificare

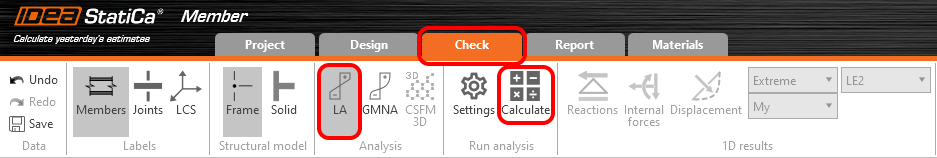

Modelul este finalizat. Faceți clic pe Calculați pentru a efectua Analiza liniară.

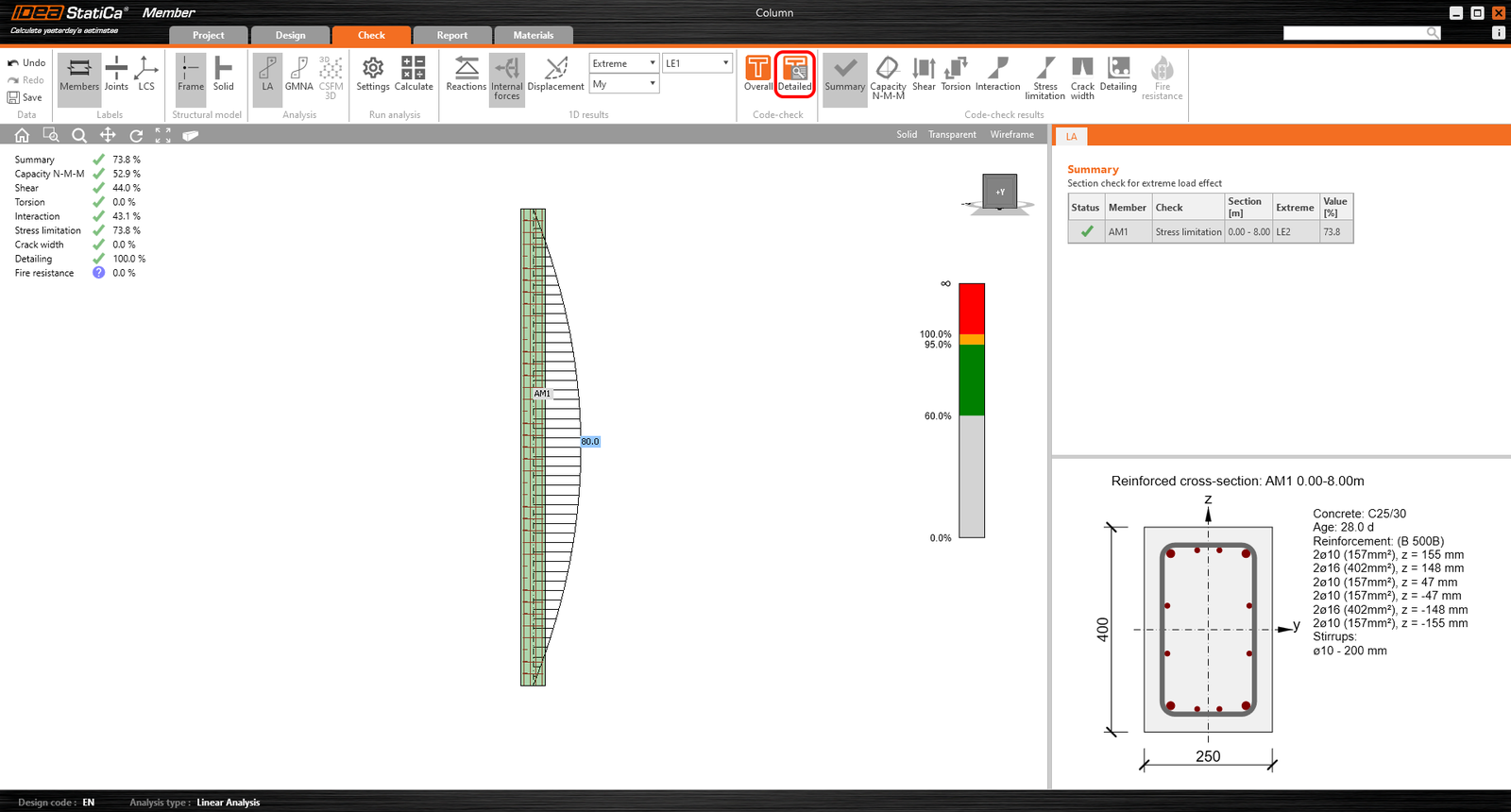

Odată finalizată analiza liniară, puteți vedea rezumatul rezultatelor în partea stângă a ecranului. Puteți verifica forțele interioare, deplasările și reacțiunile utilizând instrumentele de rezultate 1D, sau puteți accesa rezultatele verificării conform codului. Pentru a efectua verificarea conform codului detaliată, faceți clic pe butonul Detaliat.

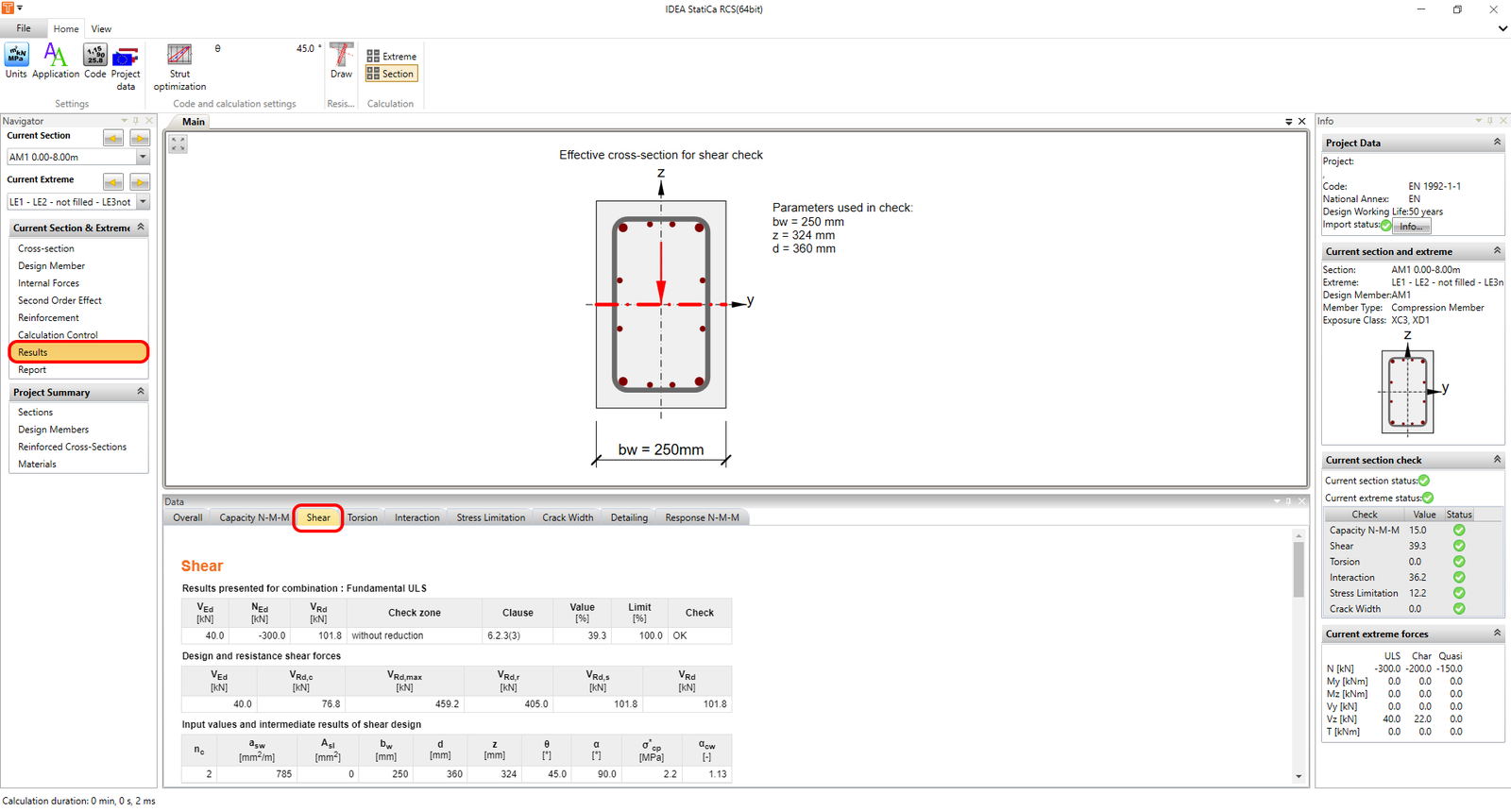

Modulul RCS va fi deschis. Pentru a efectua verificarea conform codului la forfecare, accesați Rezultate în navigator și selectați fila Forfecare. GMNIA nu ia în considerare forfecarea și torsiunea. Verificarea la forfecare trebuie efectuată utilizând analiza liniară și modulul RCS.

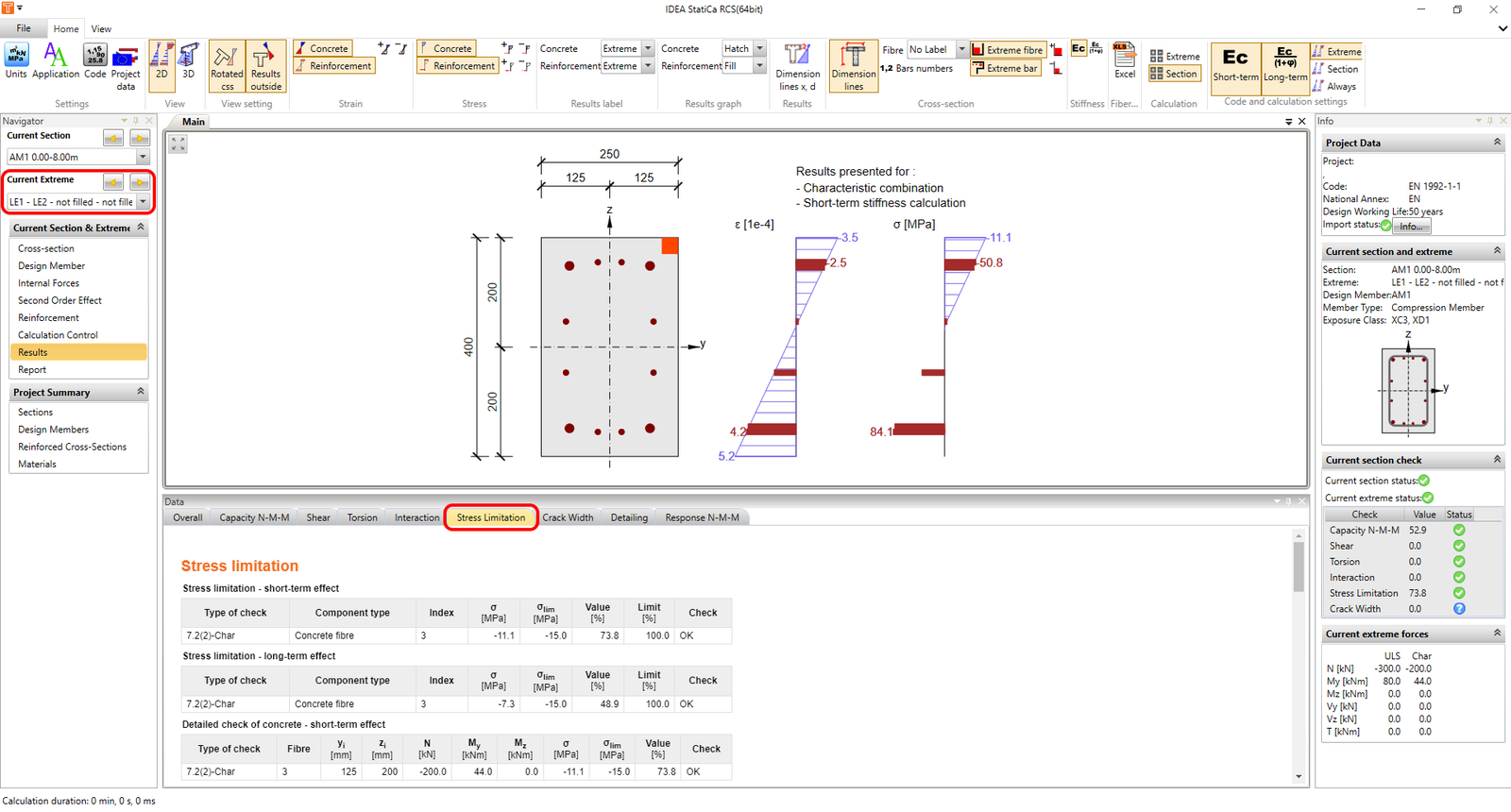

Puteți parcurge toate rezultatele. De exemplu, accesați verificarea Limitarea tensiunilor și modificați Extrema curentă.

Puteți compara aceste tensiuni liniare cu rezultatele neliniare după finalizarea tuturor calculelor neliniare.

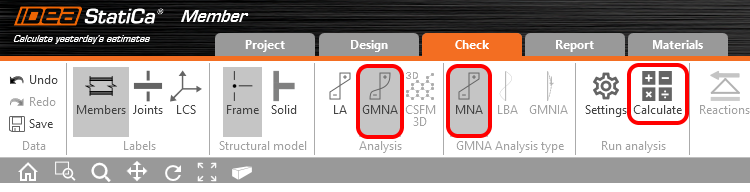

Închideți modulul RCS și continuați cu MNA - Analiza material neliniară.

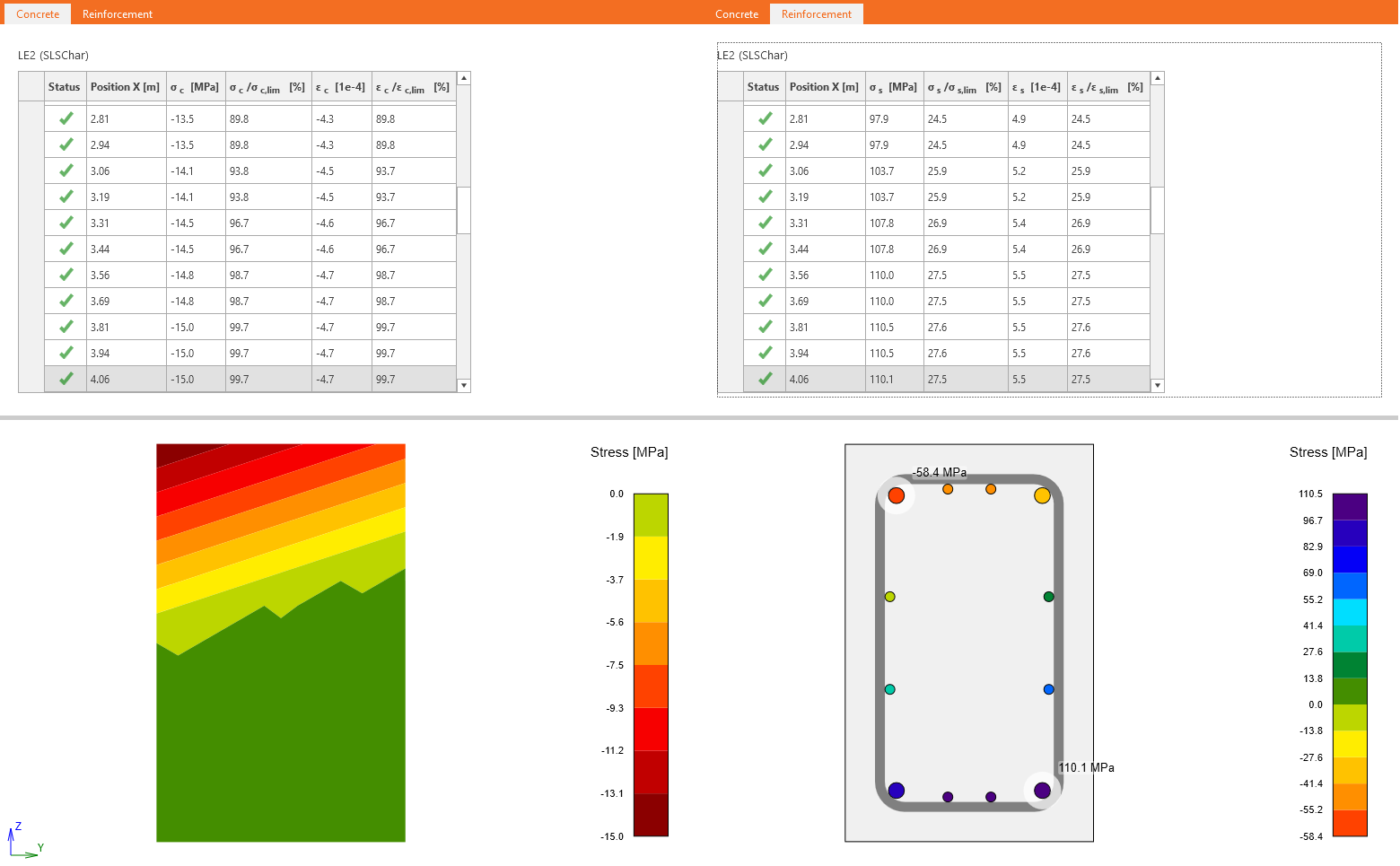

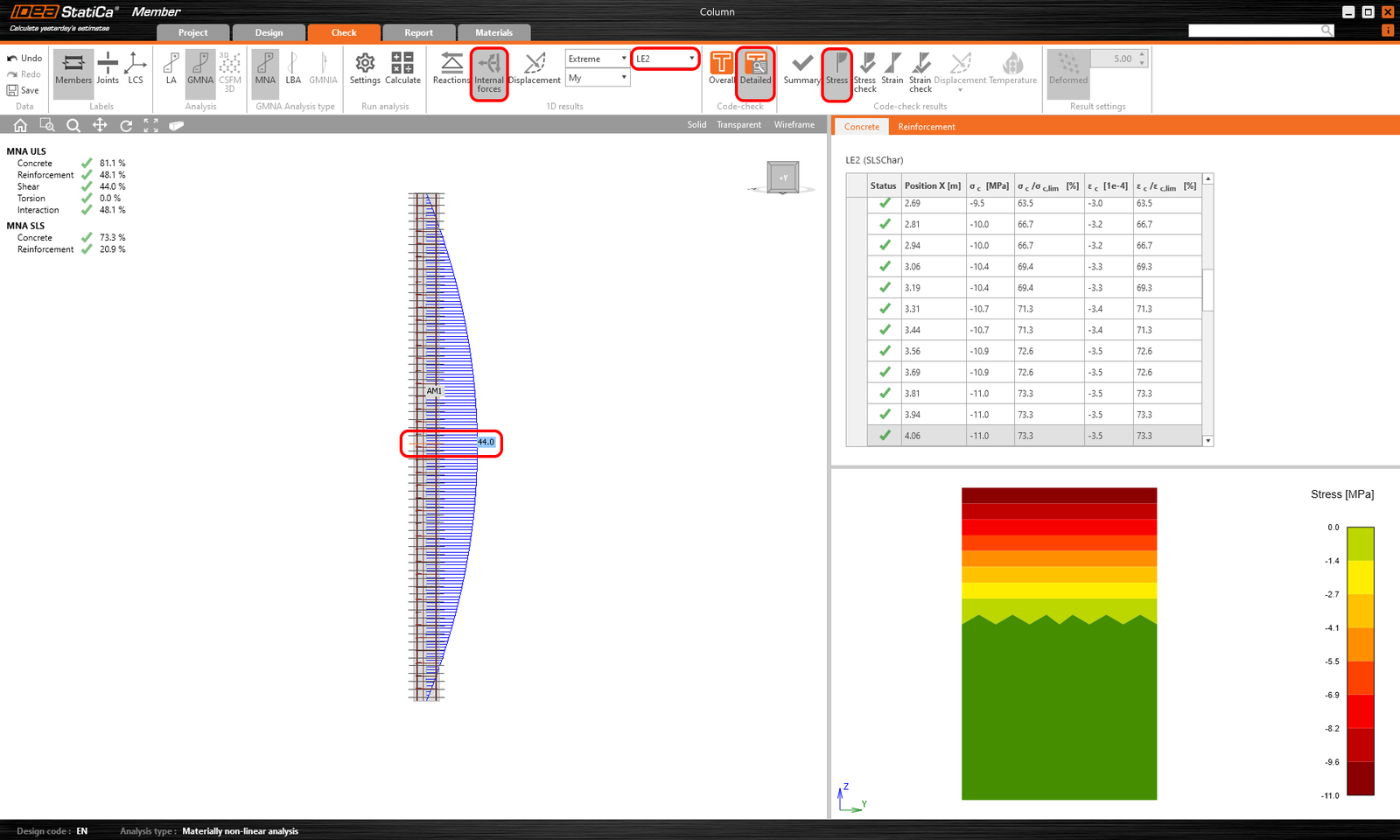

Odată finalizat calculul, puteți verifica rezultatele și le puteți compara cu rezultatele din modulul RCS. Pentru aceasta, selectați combinația de încărcare SLS LE2, faceți clic pe Detaliat și Tensiuni. Apoi trebuie să alegeți secțiunea critică. Ulterior, puteți observa că există o bună concordanță între tensiunile obținute din modulul RCS și analiza MNA.

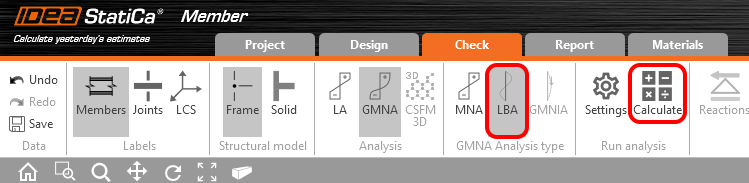

Rulați LBA - Analiza liniară de flambaj.

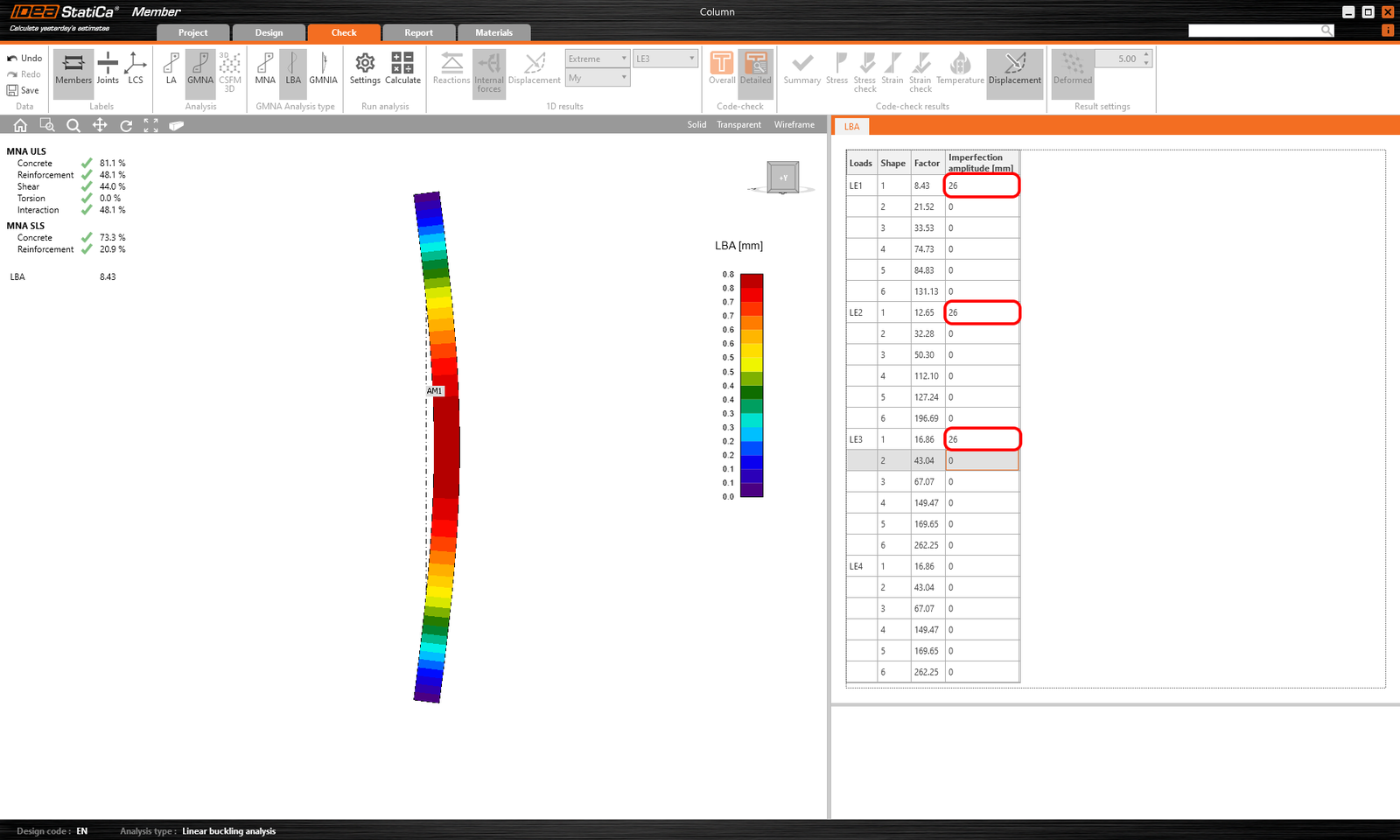

Când calculul este finalizat, setați Amplitudinea imperfecțiunii. Citiți următorul articol pentru a afla cum să o setați, inclusiv amplitudinea suplimentară cauzată de fluaj.

• Cum se include fluajul într-un stâlp zvelt din beton în Member

Imperfecțiunea geometrică inițială conform EN 1992-1-1 articolul 5.2 (9):

\[{{e}_{i}}={{l}_{0}}/400=8000/400=20mm\]

Amplitudinea incluzând efectul de fluaj este de 26 mm. Introduceți-o doar pentru cazurile de încărcare LE1, LE2 și LE3.

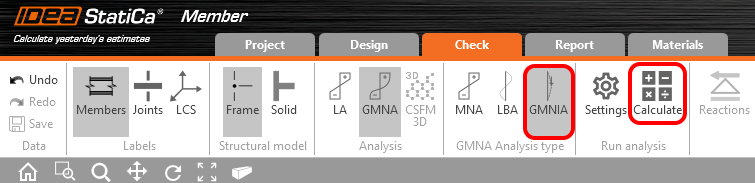

Porniți GMNIA - Analiza geometrică și material neliniară cu imperfecțiuni.

Acesta a fost ultimul tip de analiză. Puteți verifica rezultatele la fel ca în MNA. Datorită efectului de ordinul doi, puteți observa momente încovoietoare majorate. Puteți verifica tensiunile în beton și în armătură. Nu uitați să selectați secțiunea transversală critică.

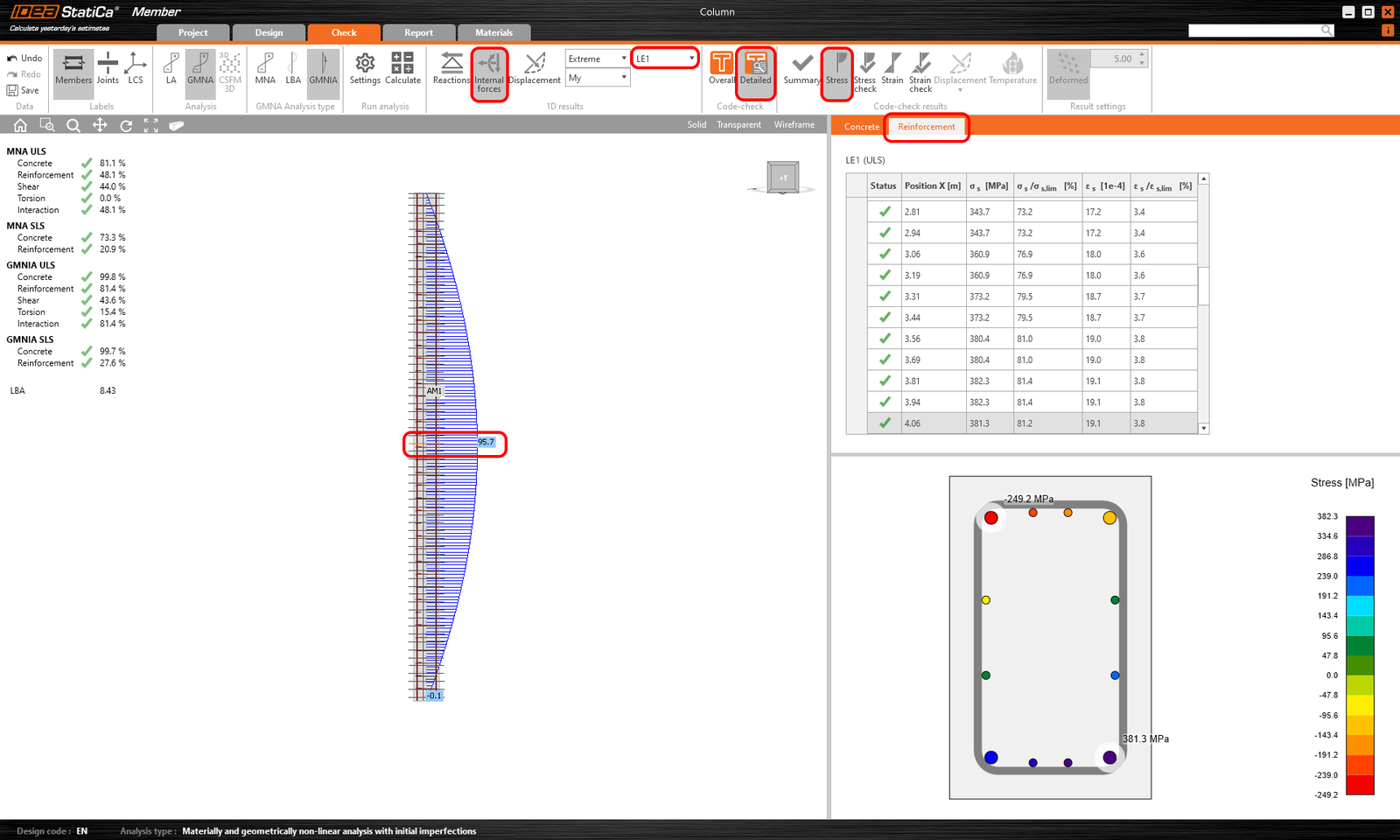

Acum puteți compara rezultatele obținute din GMNIA pentru LE2 cu rezultatele din RCS. Influența efectului de ordinul doi este evidentă.

3 Raport

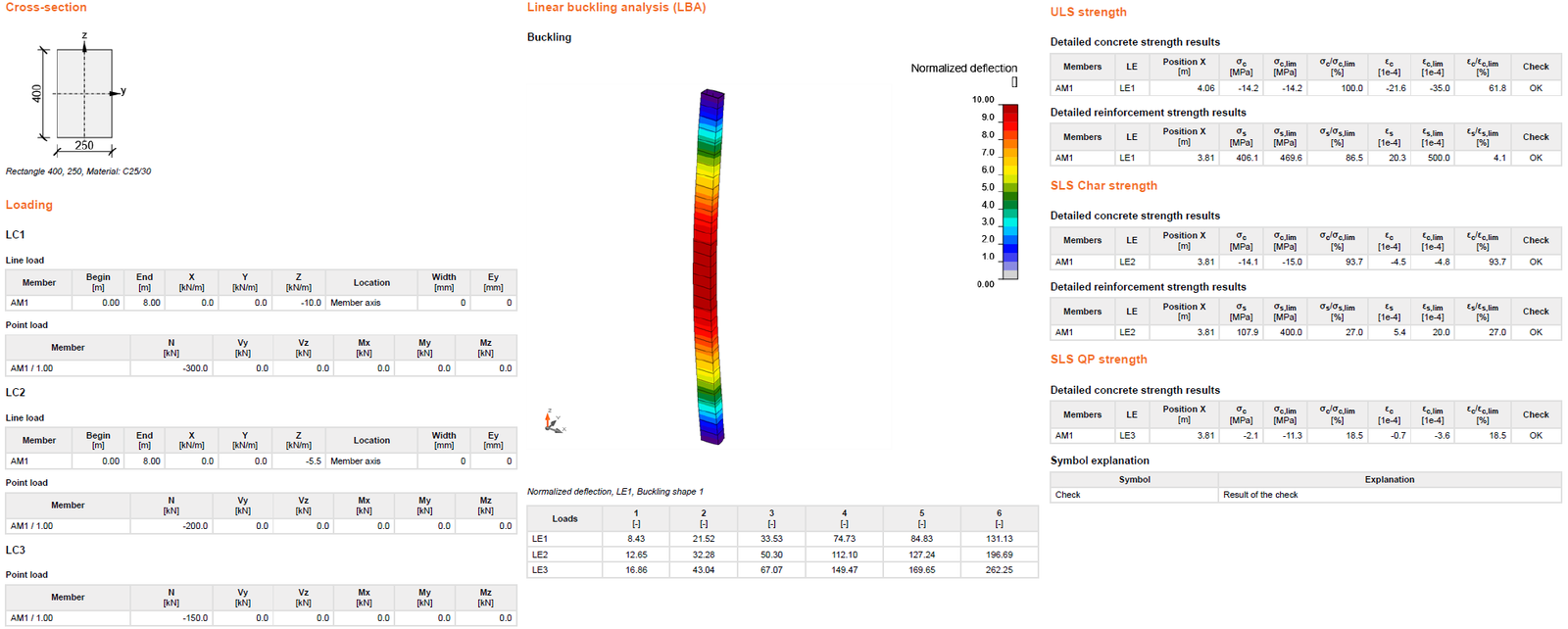

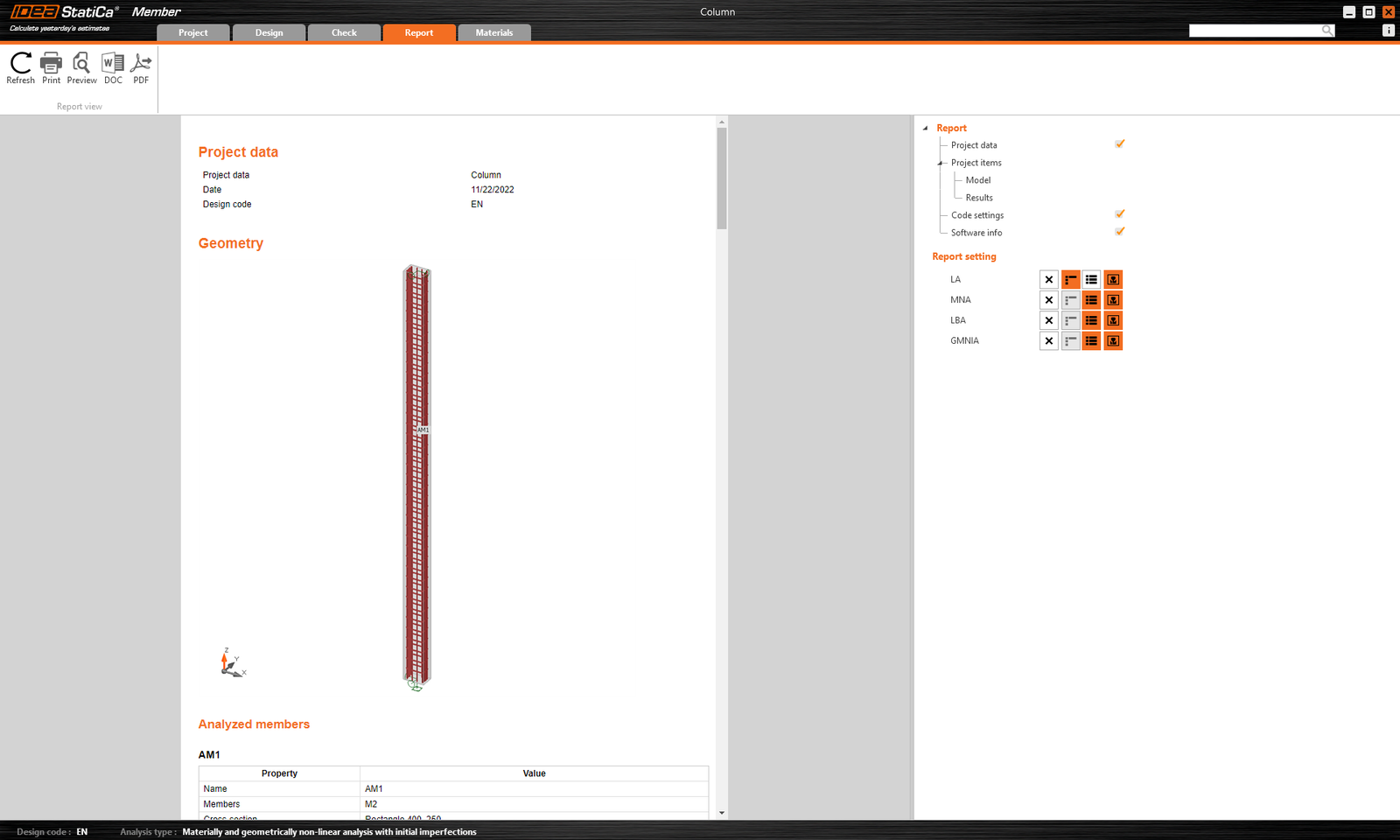

Accesați fila raport. Aici raportul poate fi tipărit.
