Deocamdată, linkul funcționează pentru o gamă largă de îmbinări/noduri. Cu toate acestea, vă rugăm să țineți cont de funcționalitățile încă nesuportate.
Limitare: Exportul unei grinzi cu capăt vutat sau alt tip de capăt conic sau cu formă specială nu este posibil.
Soluție alternativă: Vuta este neglijată și poate fi modelată ulterior în IDEA StatiCa
Limitare: Exportul unei îmbinări pe un element continuu fără un nod intermediar nu funcționează.
Soluție alternativă: Adăugați nodul intermediar folosind comanda pentru elemente "Divide Member Using n Intermediate Nodes". Opțiunea "Place/Create new nodes without dividing it" pentru a păstra elementul continuu va funcționa doar în RFEM 5. Aplicația Checkbot poate recunoaște doar tipul de nod "Standard"; tipurile de nod "On Member" sau "On Line" nu vor fi recunoscute.
RFEM 6:
RFEM 5:
Limitare: Exportul unui nod atunci când setarea de afișare "Sets of member" este activată poate duce la transfer incorect de date pentru anumite secțiuni transversale de element și la importul unor elemente suplimentare sau la un mesaj de eroare.
Soluție alternativă: Dezactivați "Sets of member" și repetați exportul nodului.
Limitare: Excentricitate geometrică – nodul îmbinării nu se află în punctul central.
Soluție alternativă: RFEM/RSTAB oferă mai multe moduri de introducere a excentricităților. Introducerea excentricității folosind coordonatele locale x, y, z cauzează dificultăți la transformarea datelor către IDEA StatiCa, datorită varietății opțiunilor de sisteme de coordonate din RFEM/RSTAB. În acest caz, vă rugăm să utilizați în schimb introducerea excentricității folosind coordonatele globale X, Y, Z.
Limitare: Obiectul "Joint" nu este suportat pentru transferul de date și blochează importul geometriei și al încărcărilor îmbinărilor în Checkbot.
Soluție alternativă: Ștergeți obiectele "Joint", recalculați modelul și importați îmbinările.
Limitare: Importul cazurilor de încărcare dinamice și al combinațiilor de încărcare care conțin încărcări dinamice nu este suportat.
Soluție alternativă: Schimbați definiția cazurilor de încărcare dinamice din RFEM/RSTAB într-un caz de încărcare standard, cu fiecare direcție a amplitudinilor introdusă separat, sau introduceți eforturile interne manual în IDEA StatiCa, ori folosind importul XLS.
Limitare: Importul unui LCS non-standard nu este suportat.
Soluție alternativă: Folosiți doar setările suportate ale axelor locale xyz.
Vezi figura:
- verde = setări suportate
- roșu = setări nesuportate
Limitare RFEM5/RSTAB8: Cazuri de încărcare atribuite unor grupuri de încărcare diferite pentru diferite Combinații de Rezultate.
Aceasta înseamnă că în IDEA StatiCa fiecare caz de încărcare este atribuit unui singur grup de încărcare pentru toate combinațiile, în timp ce în Dlubal un caz de încărcare poate fi atribuit unor grupuri diferite în Combinații de Rezultate diferite.
Soluție alternativă: Pentru toate Combinațiile de Rezultate, atribuiți întotdeauna cazurile de încărcare aceluiași grup de încărcare. Alternativ, puteți crea combinații exacte folosind instrumentul "Load Combinations".
Limitare RFEM5/RSTAB8: Efectele tuturor cazurilor de încărcare cu același nume (adică listate de mai multe ori în combinația de rezultate) sunt adunate împreună cu coeficientul corespunzător în Checkbot. Acest lucru poate duce la dublarea anumitor cazuri de încărcare (de exemplu, 1*LC7 +1*LC7=2*LC7) și la anularea altor cazuri de încărcare în combinație (de exemplu, 1*LC9 -1*LC9= 0*LC9)!
Soluție alternativă: Nu folosiți același caz de încărcare de mai multe ori în aceeași Combinație de Rezultate în RFEM sau RSTAB. Dacă doriți să folosiți grupul de încărcare în RFEM și RSTAB și să atribuiți același caz de încărcare unei Combinații de Rezultate o dată cu semn pozitiv și o dată cu semn negativ, faceți acest lucru diferit, folosind 2 Combinații de Rezultate sau Combinații de Încărcare independente.
Limitare: Referirea la alte Combinații de Rezultate din interiorul Combinațiilor de Rezultate nu este suportată pentru importul în Checkbot.
Soluție alternativă: Adăugați cazuri de încărcare la Combinația de Rezultate, în loc să adăugați altă Combinație de Rezultate.
Limitare: Eforturile interne nu sunt importate în Checkbot dacă valorile de rezultat corespunzătoare sunt dezactivate în Result Table Manager.
Soluție alternativă: Deschideți Results → Result Table Manager și activați valorile necesare. Asigurați-vă că următoarele opțiuni sunt activate:
- Rows: Member starts, Internal points, Member ends
- Columns: Internal forces, Internal moments

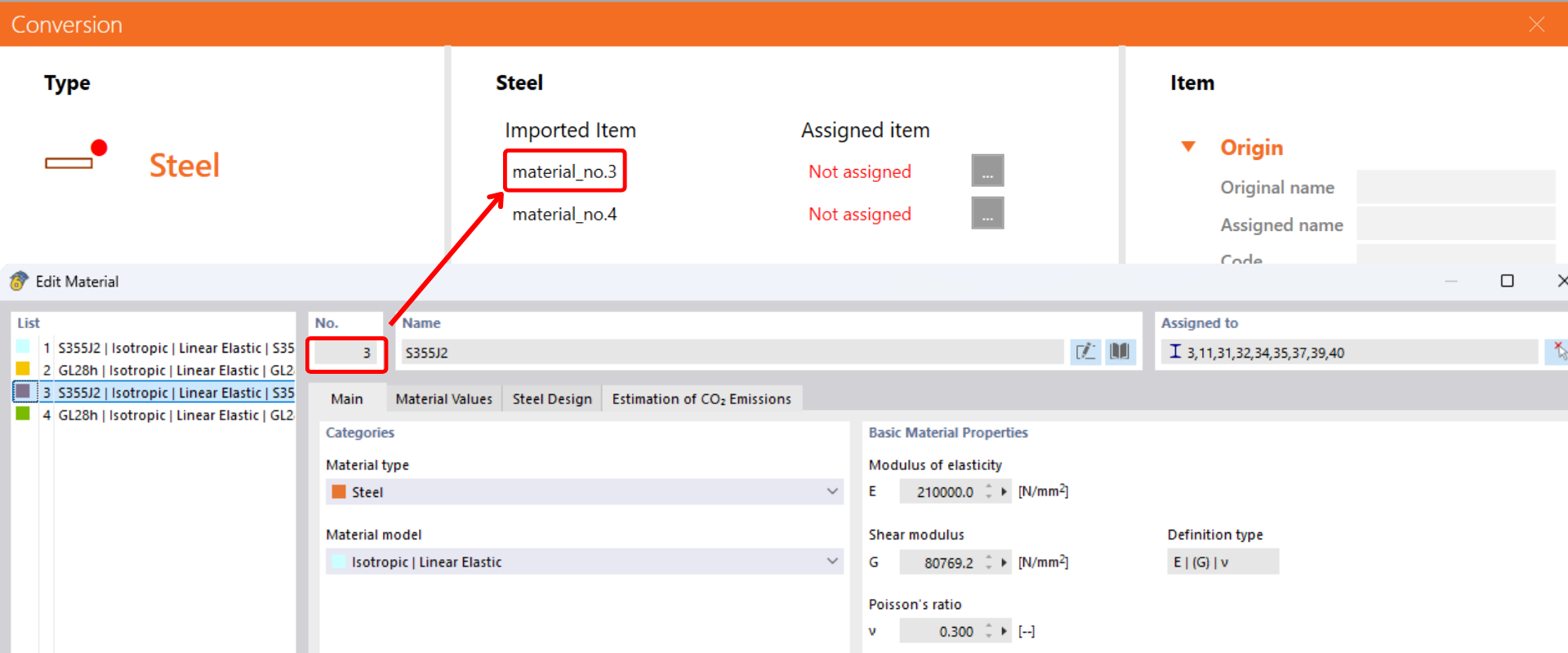

Limitare: La importul materialelor cu opțiunea "Estimation of CO2 emissions" activată, Checkbot poate citi doar ID-ul materialului (corespunzător numărului de material Dlubal).
Soluție alternativă: Mapați manual proprietățile materialului pe baza ID-ului materialului importat, folosind tabelul de conversie.
